VÝMENA
VONKAJŠEJ
ŽIAROVKY
156) 157) 158) 159) 160)
29)

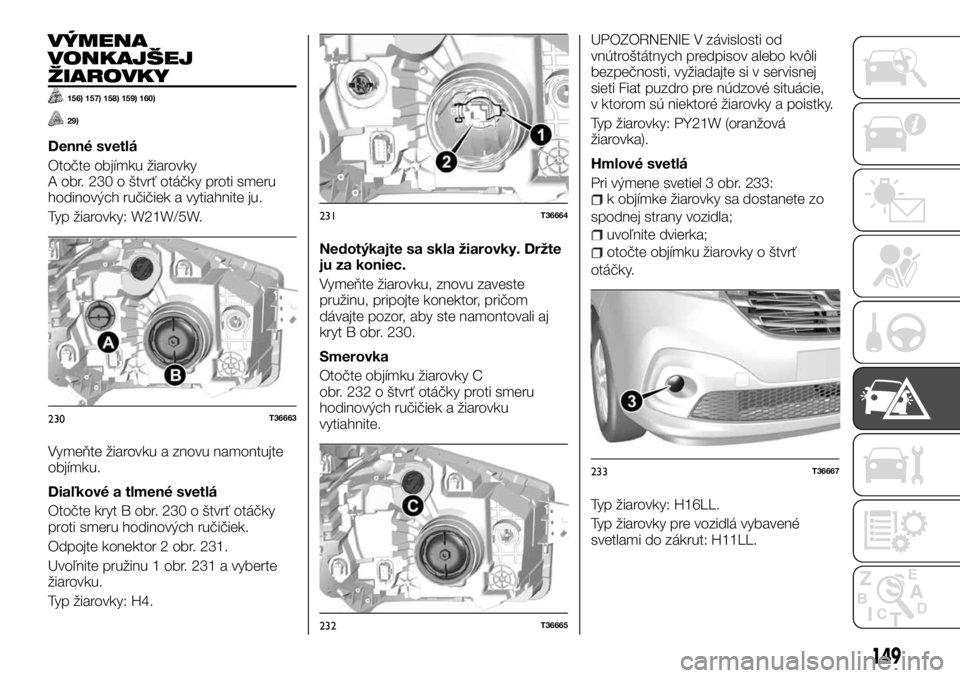

Denné svetlá
Otočte objímku žiarovky
A obr. 230 o štvrť otáčky proti smeru
hodinových ručičiek a vytiahnite ju.
Typ žiarovky: W21W/5W.
Vymeňte žiarovku a znovu namontujte
objímku.
Diaľkové a tlmené svetlá
Otočte kryt B obr. 230 o štvrť otáčky
proti smeru hodinových ručičiek.
Odpojte konektor 2 obr. 231.
Uvoľnite pružinu 1 obr. 231 a vyberte
žiarovku.
Typ žiarovky: H4.Nedotýkajte sa skla žiarovky. Držte
ju za koniec.
Vymeňte žiarovku, znovu zaveste
pružinu, pripojte konektor, pričom
dávajte pozor, aby ste namontovali aj
kryt B obr. 230.
Smerovka
Otočte objímku žiarovky C
obr. 232 o štvrť otáčky proti smeru
hodinových ručičiek a žiarovku
vytiahnite.UPOZORNENIE V závislosti od
vnútroštátnych predpisov alebo kvôli
bezpečnosti, vyžiadajte si v servisnej
sieti Fiat puzdro pre núdzové situácie,
v ktorom sú niektoré žiarovky a poistky.
Typ žiarovky: PY21W (oranžová
žiarovka).
Hmlové svetlá
Pri výmene svetiel 3 obr. 233:
k objímke žiarovky sa dostanete zo
spodnej strany vozidla;
uvoľnite dvierka;
otočte objímku žiarovky o štvrť
otáčky.
Typ žiarovky: H16LL.
Typ žiarovky pre vozidlá vybavené
svetlami do zákrut: H11LL.
230T36663
231T36664
232T36665
233T36667
149

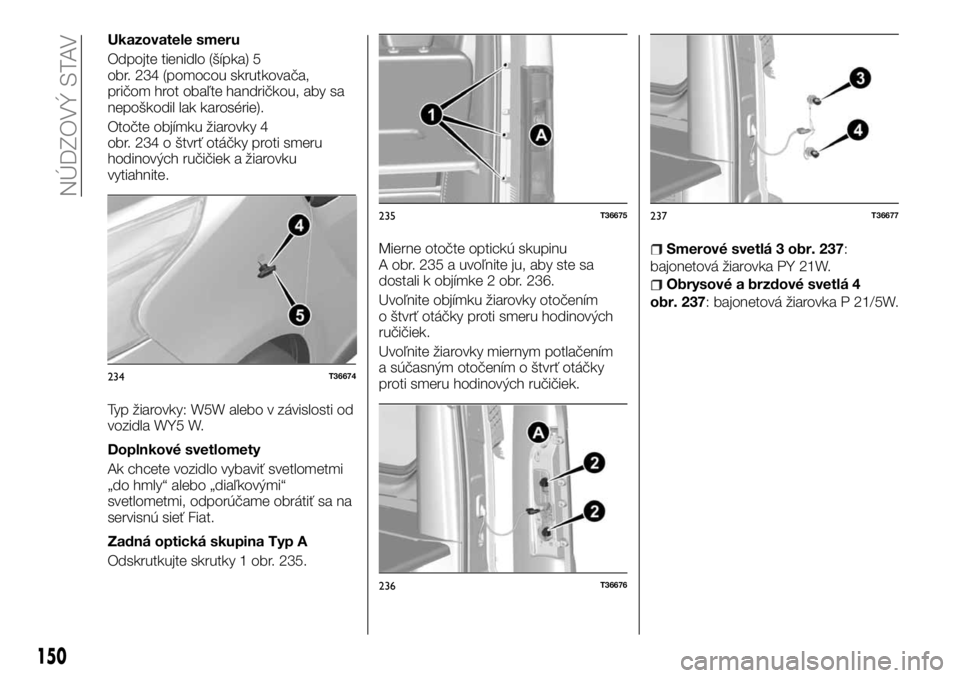

Ukazovatele smeru
Odpojte tienidlo (šípka) 5
obr. 234 (pomocou skrutkovača,
pričom hrot obaľte handričkou, aby sa
nepoškodil lak karosérie).
Otočte objímku žiarovky 4
obr. 234 o štvrť otáčky proti smeru
hodinových ručičiek a žiarovku
vytiahnite.
Typ žiarovky: W5W alebo v závislosti od
vozidla WY5 W.
Doplnkové svetlomety
Ak chcete vozidlo vybaviť svetlometmi
„do hmly“ alebo „diaľkovými“
svetlometmi, odporúčame obrátiť sa na
servisnú sieť Fiat.
Zadná optická skupina Typ A
Odskrutkujte skrutky 1 obr. 235.Mierne otočte optickú skupinu
A obr. 235 a uvoľnite ju, aby ste sa
dostali k objímke 2 obr. 236.
Uvoľnite objímku žiarovky otočením
o štvrť otáčky proti smeru hodinových
ručičiek.
Uvoľnite žiarovky miernym potlačením
a súčasným otočením o štvrť otáčky
proti smeru hodinových ručičiek.
Smerové svetlá 3 obr. 237:
bajonetová žiarovka PY 21W.
Obrysové a brzdové svetlá 4
obr. 237: bajonetová žiarovka P 21/5W.
234T36674
235T36675
236T36676
237T36677
150
NÚDZOVÝ STAV

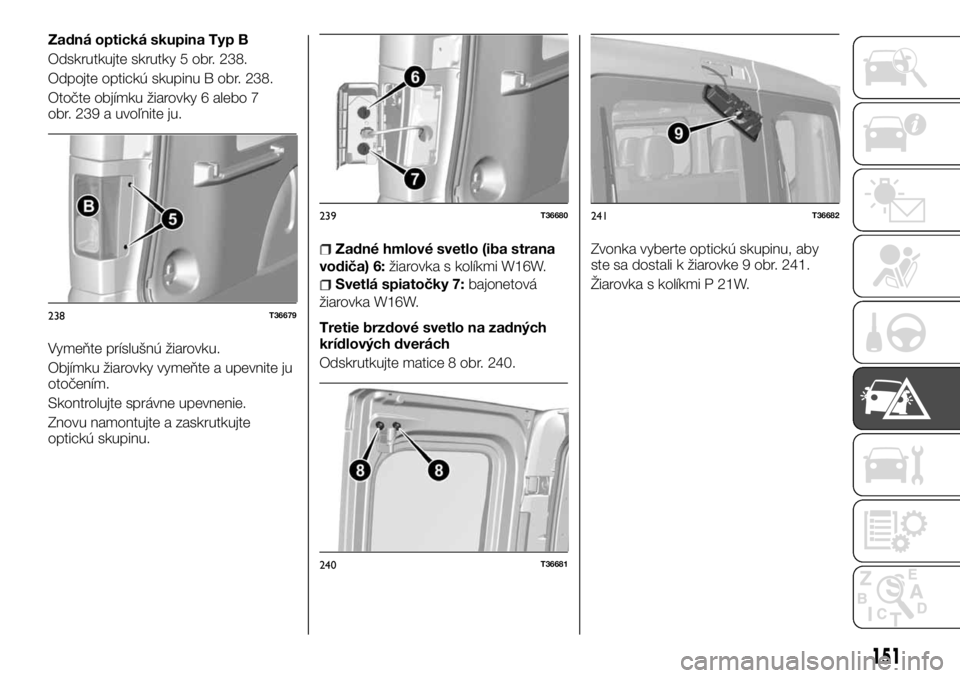

Zadná optická skupina Typ B
Odskrutkujte skrutky 5 obr. 238.
Odpojte optickú skupinu B obr. 238.
Otočte objímku žiarovky 6 alebo 7
obr. 239 a uvoľnite ju.
Vymeňte príslušnú žiarovku.
Objímku žiarovky vymeňte a upevnite ju
otočením.
Skontrolujte správne upevnenie.
Znovu namontujte a zaskrutkujte
optickú skupinu.
Zadné hmlové svetlo (iba strana
vodiča) 6:žiarovka s kolíkmi W16W.
Svetlá spiatočky 7:bajonetová
žiarovka W16W.
Tretie brzdové svetlo na zadných
krídlových dverách
Odskrutkujte matice 8 obr. 240.Zvonka vyberte optickú skupinu, aby
ste sa dostali k žiarovke 9 obr. 241.
Žiarovka s kolíkmi P 21W.
238T36679
239T36680
240T36681
241T36682
151

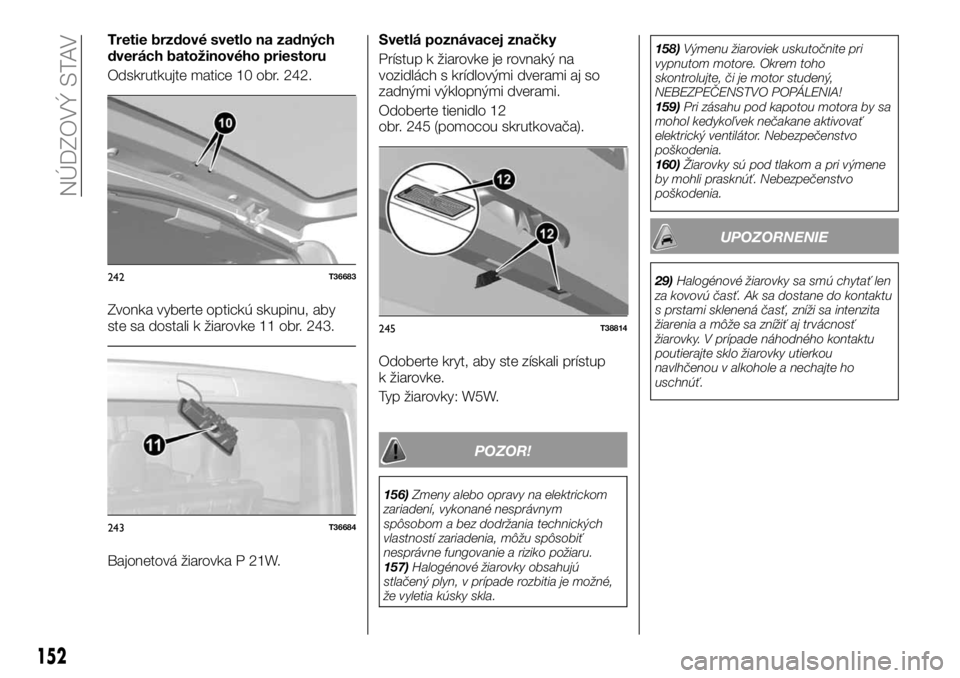

Tretie brzdové svetlo na zadných
dverách batožinového priestoru
Odskrutkujte matice 10 obr. 242.
Zvonka vyberte optickú skupinu, aby
ste sa dostali k žiarovke 11 obr. 243.
Bajonetová žiarovka P 21W.Svetlá poznávacej značky
Prístup k žiarovke je rovnaký na
vozidlách s krídlovými dverami aj so
zadnými výklopnými dverami.
Odoberte tienidlo 12
obr. 245 (pomocou skrutkovača).
Odoberte kryt, aby ste získali prístup
k žiarovke.
Typ žiarovky: W5W.
POZOR!
156)Zmeny alebo opravy na elektrickom
zariadení, vykonané nesprávnym
spôsobom a bez dodržania technických
vlastností zariadenia, môžu spôsobiť
nesprávne fungovanie a riziko požiaru.
157)Halogénové žiarovky obsahujú
stlačený plyn, v prípade rozbitia je možné,
že vyletia kúsky skla.158)Výmenu žiaroviek uskutočnite pri
vypnutom motore. Okrem toho
skontrolujte, či je motor studený,
NEBEZPEČENSTVO POPÁLENIA!
159)Pri zásahu pod kapotou motora by sa
mohol kedykoľvek nečakane aktivovať
elektrický ventilátor. Nebezpečenstvo
poškodenia.
160)Žiarovky sú pod tlakom a pri výmene
by mohli prasknúť. Nebezpečenstvo
poškodenia.
UPOZORNENIE
29)Halogénové žiarovky sa smú chytať len
za kovovú časť. Ak sa dostane do kontaktu
s prstami sklenená časť, zníži sa intenzita
žiarenia a môže sa znížiť aj trvácnosť
žiarovky. V prípade náhodného kontaktu
poutierajte sklo žiarovky utierkou
navlhčenou v alkohole a nechajte ho
uschnúť.242T36683
243T36684
245T38814
152
NÚDZOVÝ STAV

POISTKY
V PRIESTORE
KABÍNY

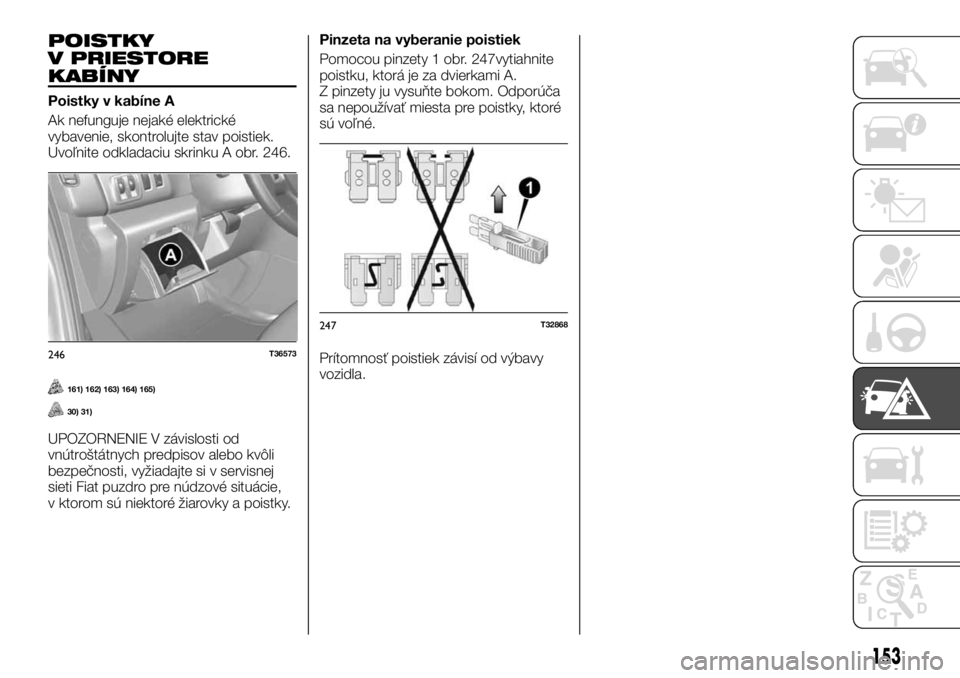

Poistky v kabíne A
Ak nefunguje nejaké elektrické
vybavenie, skontrolujte stav poistiek.
Uvoľnite odkladaciu skrinku A obr. 246.
161) 162) 163) 164) 165)
30) 31)
UPOZORNENIE V závislosti od
vnútroštátnych predpisov alebo kvôli
bezpečnosti, vyžiadajte si v servisnej
sieti Fiat puzdro pre núdzové situácie,
v ktorom sú niektoré žiarovky a poistky.Pinzeta na vyberanie poistiek
Pomocou pinzety 1 obr. 247vytiahnite
poistku, ktorá je za dvierkami A.
Z pinzety ju vysuňte bokom. Odporúča
sa nepoužívať miesta pre poistky, ktoré
sú voľné.
Prítomnosť poistiek závisí od výbavy
vozidla.
246T36573
247T32868
153

248T40393
154
NÚDZOVÝ STAV

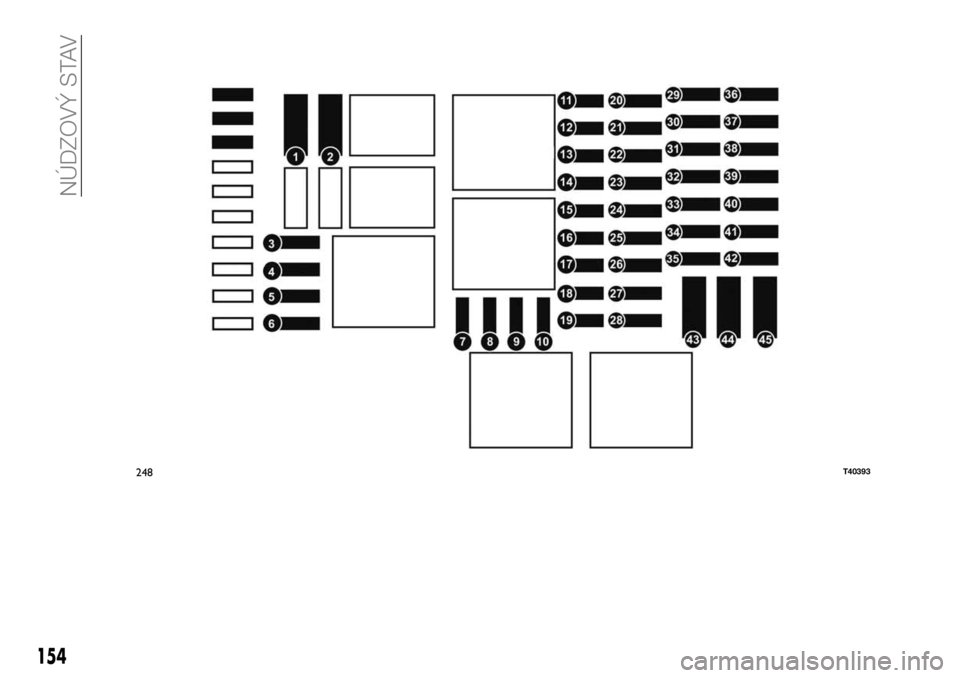

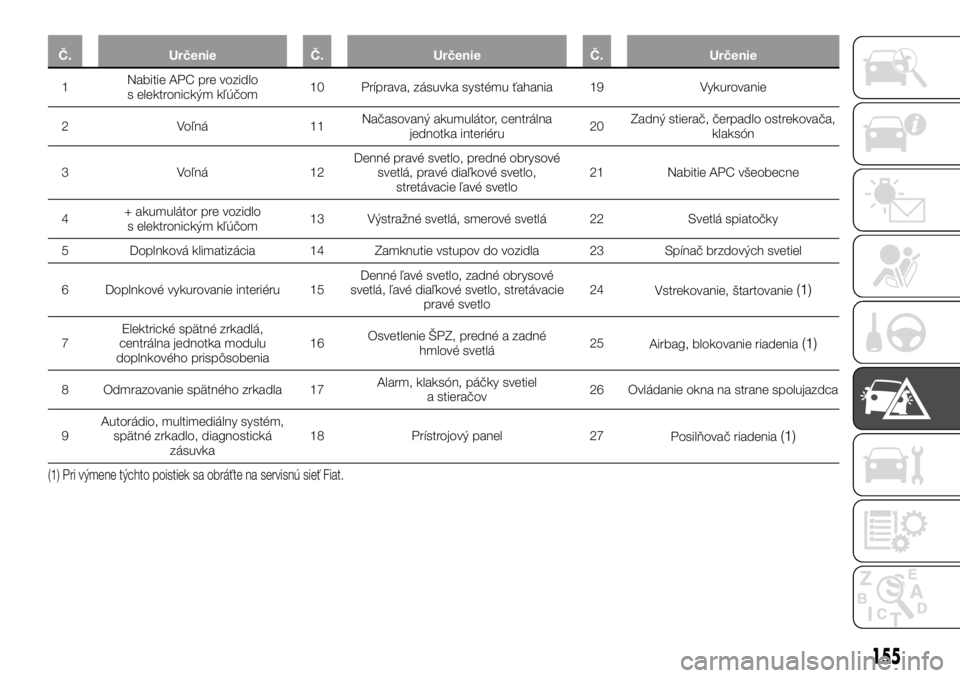

Č. Určenie Č. Určenie Č. Určenie
1NabitieAPC pre vozidlo
s elektronickým kľúčom10 Príprava, zásuvka systému ťahania 19 Vykurovanie
2 Voľná 11Načasovaný akumulátor, centrálna
jednotka interiéru20Zadný stierač, čerpadlo ostrekovača,
klaksón
3 Voľná 12Denné pravé svetlo, predné obrysové
svetlá, pravé diaľkové svetlo,
stretávacie ľavé svetlo21 Nabitie APC všeobecne
4+ akumulátor pre vozidlo
s elektronickým kľúčom13 Výstražné svetlá, smerové svetlá 22 Svetlá spiatočky
5 Doplnková klimatizácia 14 Zamknutie vstupov do vozidla 23 Spínač brzdových svetiel
6 Doplnkové vykurovanie interiéru 15Denné ľavé svetlo, zadné obrysové
svetlá, ľavé diaľkové svetlo, stretávacie
pravé svetlo24
Vstrekovanie, štartovanie
(1)
7Elektrické spätné zrkadlá,
centrálna jednotka modulu
doplnkového prispôsobenia16Osvetlenie ŠPZ, predné a zadné
hmlové svetlá25
Airbag, blokovanie riadenia(1)
8 Odmrazovanie spätného zrkadla 17Alarm, klaksón, páčky svetiel
a stieračov26 Ovládanie okna na strane spolujazdca
9Autorádio, multimediálny systém,
spätné zrkadlo, diagnostická
zásuvka18 Prístrojový panel 27
Posilňovač riadenia
(1)
(1) Pri výmene týchto poistiek sa obráťte na servisnú sieť Fiat.
155

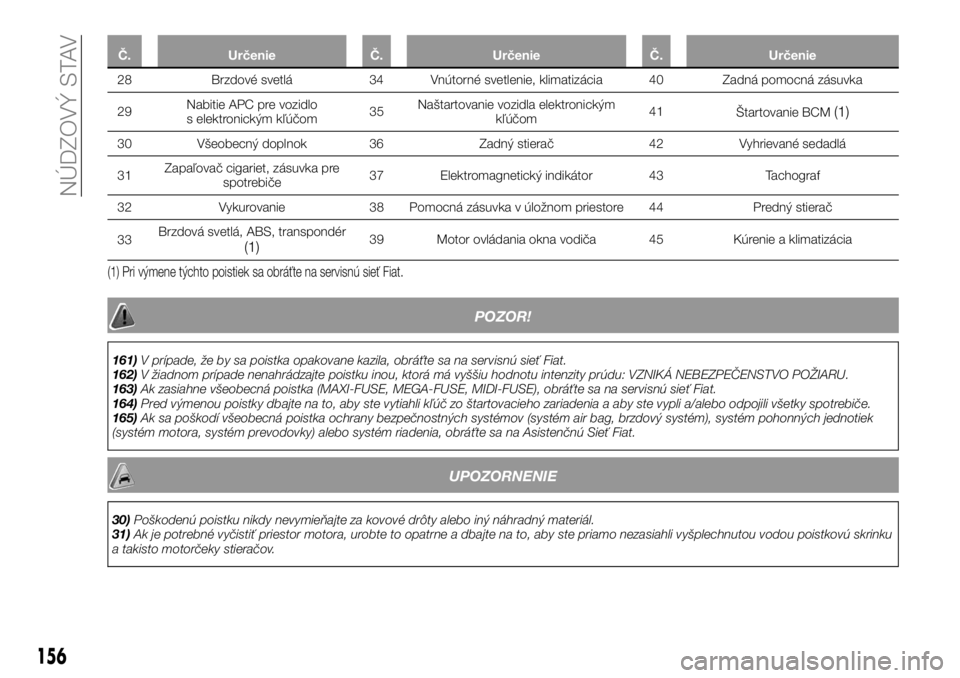

Č. Určenie Č. Určenie Č. Určenie
28 Brzdové svetlá 34 Vnútorné svetlenie, klimatizácia 40 Zadná pomocná zásuvka
29NabitieAPC pre vozidlo
s elektronickým kľúčom35Naštartovanie vozidla elektronickým
kľúčom41
Štartovanie BCM
(1)
30 Všeobecný doplnok 36 Zadný stierač 42 Vyhrievané sedadlá
31Zapaľovač cigariet, zásuvka pre
spotrebiče37 Elektromagnetický indikátor 43 Tachograf
32 Vykurovanie 38 Pomocná zásuvka v úložnom priestore 44 Predný stierač
33Brzdová svetlá, ABS, transpondér
(1)39 Motor ovládania okna vodiča 45 Kúrenie a klimatizácia
(1) Pri výmene týchto poistiek sa obráťte na servisnú sieť Fiat.
POZOR!
161)V prípade, že by sa poistka opakovane kazila, obráťte sa na servisnú sieť Fiat.
162)V žiadnom prípade nenahrádzajte poistku inou, ktorá má vyššiu hodnotu intenzity prúdu: VZNIKÁ NEBEZPEČENSTVO POŽIARU.
163)Ak zasiahne všeobecná poistka (MAXI-FUSE, MEGA-FUSE, MIDI-FUSE), obráťte sa na servisnú sieť Fiat.
164)Pred výmenou poistky dbajte na to, aby ste vytiahli kľúč zo štartovacieho zariadenia a aby ste vypli a/alebo odpojili všetky spotrebiče.
165)Ak sa poškodí všeobecná poistka ochrany bezpečnostných systémov (systém air bag, brzdový systém), systém pohonných jednotiek
(systém motora, systém prevodovky) alebo systém riadenia, obráťte sa na Asistenčnú Sieť Fiat.
UPOZORNENIE
30)Poškodenú poistku nikdy nevymieňajte za kovové drôty alebo iný náhradný materiál.
31)Ak je potrebné vyčistiť priestor motora, urobte to opatrne a dbajte na to, aby ste priamo nezasiahli vyšplechnutou vodou poistkovú skrinku
a takisto motorčeky stieračov.
156
NÚDZOVÝ STAV

PRI PREPICHNUTÍ
V závislosti od vozidla máte k dispozícii
súpravu na nafúknutie pneumatík alebo
rezervné koleso (pozrite si nasledujúce
strany).

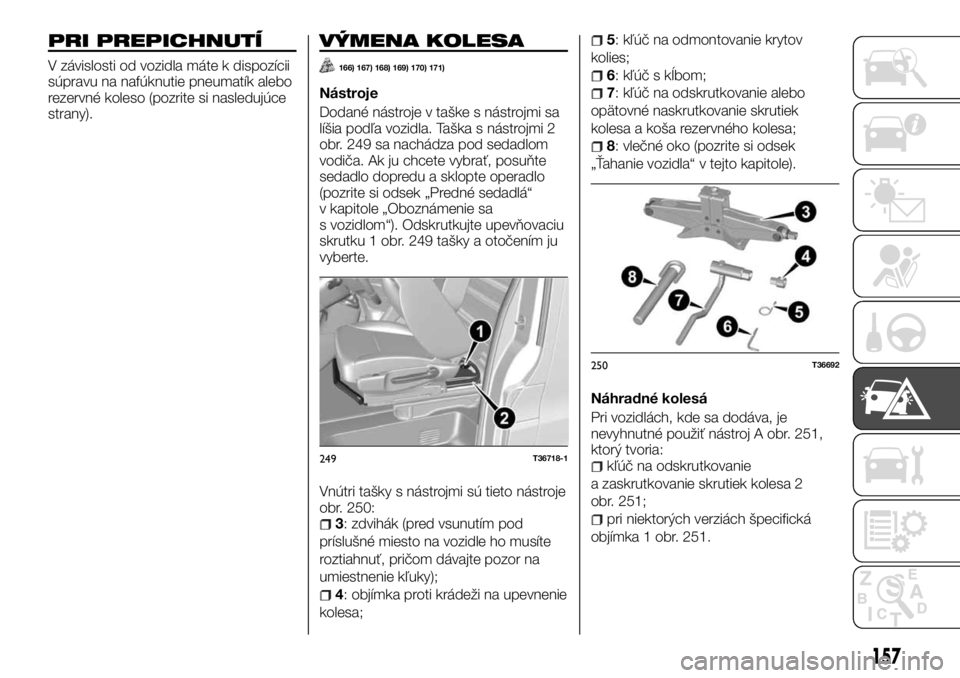

VÝMENA KOLESA
166) 167) 168) 169) 170) 171)
Nástroje
Dodané nástroje v taške s nástrojmi sa
líšia podľa vozidla. Taška s nástrojmi 2
obr. 249 sa nachádza pod sedadlom
vodiča. Ak ju chcete vybrať, posuňte
sedadlo dopredu a sklopte operadlo
(pozrite si odsek „Predné sedadlá“
v kapitole „Oboznámenie sa
s vozidlom“). Odskrutkujte upevňovaciu
skrutku 1 obr. 249 tašky a otočením ju
vyberte.
Vnútri tašky s nástrojmi sú tieto nástroje
obr. 250:
3: zdvihák (pred vsunutím pod
príslušné miesto na vozidle ho musíte
roztiahnuť, pričom dávajte pozor na
umiestnenie kľuky);
4: objímka proti krádeži na upevnenie
kolesa;
5: kľúč na odmontovanie krytov
kolies;
6: kľúč s kĺbom;
7: kľúč na odskrutkovanie alebo
opätovné naskrutkovanie skrutiek
kolesa a koša rezervného kolesa;
8: vlečné oko (pozrite si odsek
„Ťahanie vozidla“ v tejto kapitole).
Náhradné kolesá
Pri vozidlách, kde sa dodáva, je
nevyhnutné použiť nástroj A obr. 251,
ktorý tvoria:
kľúč na odskrutkovanie
a zaskrutkovanie skrutiek kolesa 2
obr. 251;
pri niektorých verziách špecifická
objímka 1 obr. 251.
249T36718-1
250T36692
157

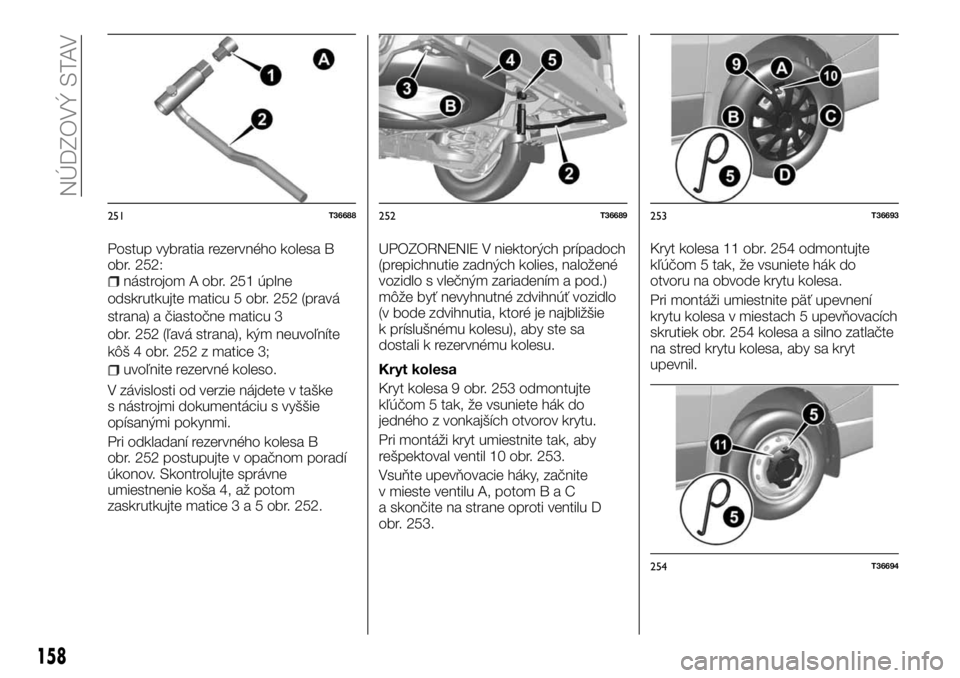

Postup vybratia rezervného kolesa B
obr. 252:
nástrojom A obr. 251 úplne
odskrutkujte maticu 5 obr. 252 (pravá
strana) a čiastočne maticu 3
obr. 252 (ľavá strana), kým neuvoľníte
kôš 4 obr. 252 z matice 3;
uvoľnite rezervné koleso.
V závislosti od verzie nájdete v taške
s nástrojmi dokumentáciu s vyššie
opísanými pokynmi.
Pri odkladaní rezervného kolesa B
obr. 252 postupujte v opačnom poradí
úkonov. Skontrolujte správne
umiestnenie koša 4, až potom
zaskrutkujte matice3a5obr.252.UPOZORNENIE V niektorých prípadoch
(prepichnutie zadných kolies, naložené
vozidlo s vlečným zariadením a pod.)
môže byť nevyhnutné zdvihnúť vozidlo
(v bode zdvihnutia, ktoré je najbližšie
k príslušnému kolesu), aby ste sa
dostali k rezervnému kolesu.
Kryt kolesa
Kryt kolesa 9 obr. 253 odmontujte
kľúčom 5 tak, že vsuniete hák do
jedného z vonkajších otvorov krytu.
Pri montáži kryt umiestnite tak, aby
rešpektoval ventil 10 obr. 253.
Vsuňte upevňovacie háky, začnite
v mieste ventilu A, potomBaC
a skončite na strane oproti ventilu D
obr. 253.Kryt kolesa 11 obr. 254 odmontujte
kľúčom 5 tak, že vsuniete hák do
otvoru na obvode krytu kolesa.
Pri montáži umiestnite päť upevnení
krytu kolesa v miestach 5 upevňovacích
skrutiek obr. 254 kolesa a silno zatlačte
na stred krytu kolesa, aby sa kryt
upevnil.
251T36688252T36689253T36693
254T36694
158
