FIAT TALENTO 2018 Notice d'entretien (in French)

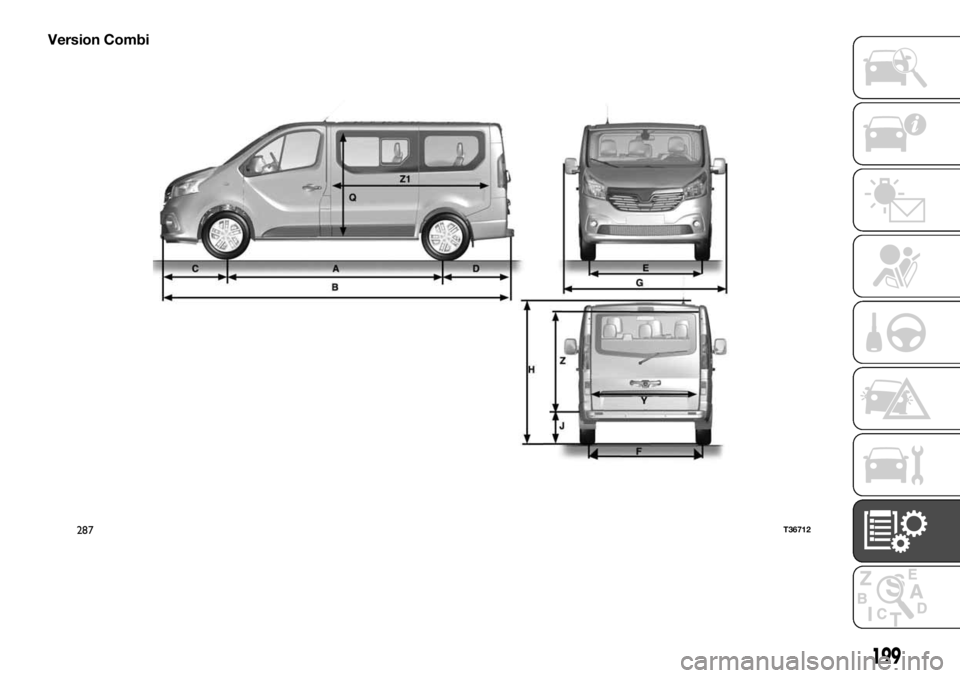

Version Combi
287T36712
199

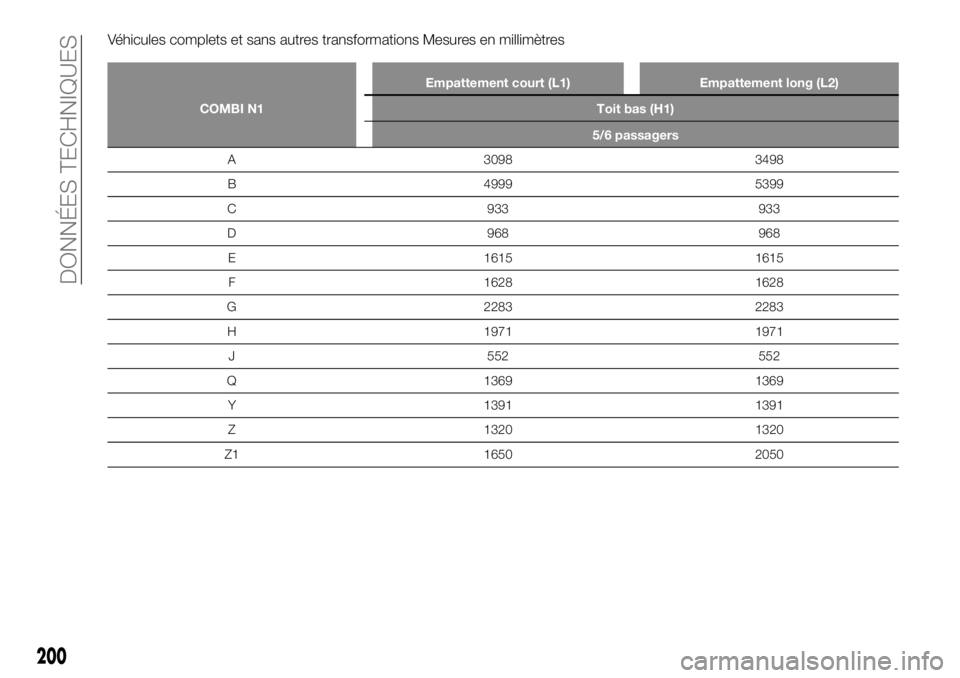

Véhicules complets et sans autres transformations Mesures en millimètres
COMBI N1Empattement court (L1) Empattement long (L2)
Toit bas (H1)
5/6 passagers
A 3098 3498
B 4999 5399
C 933 933
D 968 968
E 1615 1615
F 1628 1628
G 2283 2283
H 1971 1971
J 552 552
Q 1369 1369
Y 1391 1391
Z 1320 1320
Z1 1650 2050
200
DONNÉES TECHNIQUES

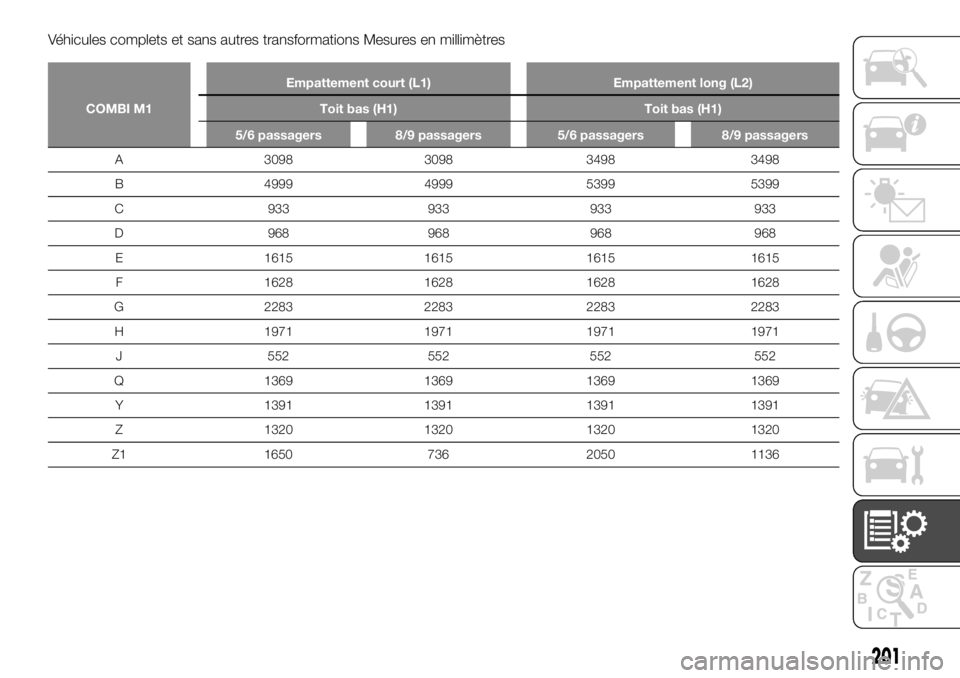

Véhicules complets et sans autres transformations Mesures en millimètres
COMBI M1Empattement court (L1) Empattement long (L2)
Toit bas (H1) Toit bas (H1)
5/6 passagers 8/9 passagers 5/6 passagers 8/9 passagers
A 3098 3098 3498 3498
B 4999 4999 5399 5399
C 933 933 933 933
D 968 968 968 968
E 1615 1615 1615 1615
F 1628 1628 1628 1628
G 2283 2283 2283 2283
H 1971 1971 1971 1971
J 552 552 552 552
Q 1369 1369 1369 1369
Y 1391 1391 1391 1391
Z 1320 1320 1320 1320
Z1 1650 736 2050 1136
201

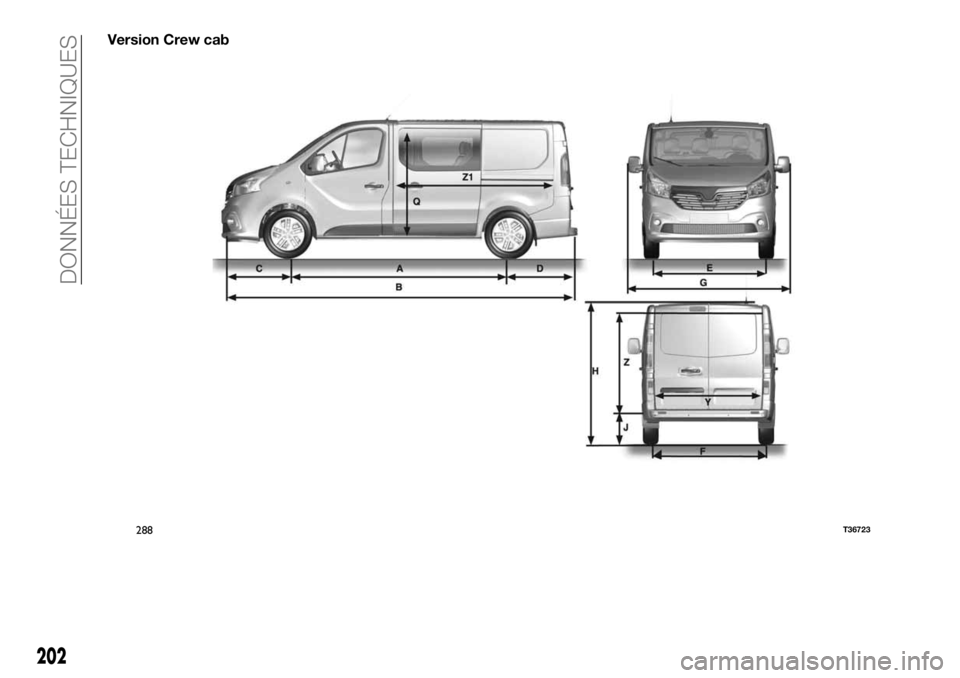

Version Crew cab
288T36723
202
DONNÉES TECHNIQUES

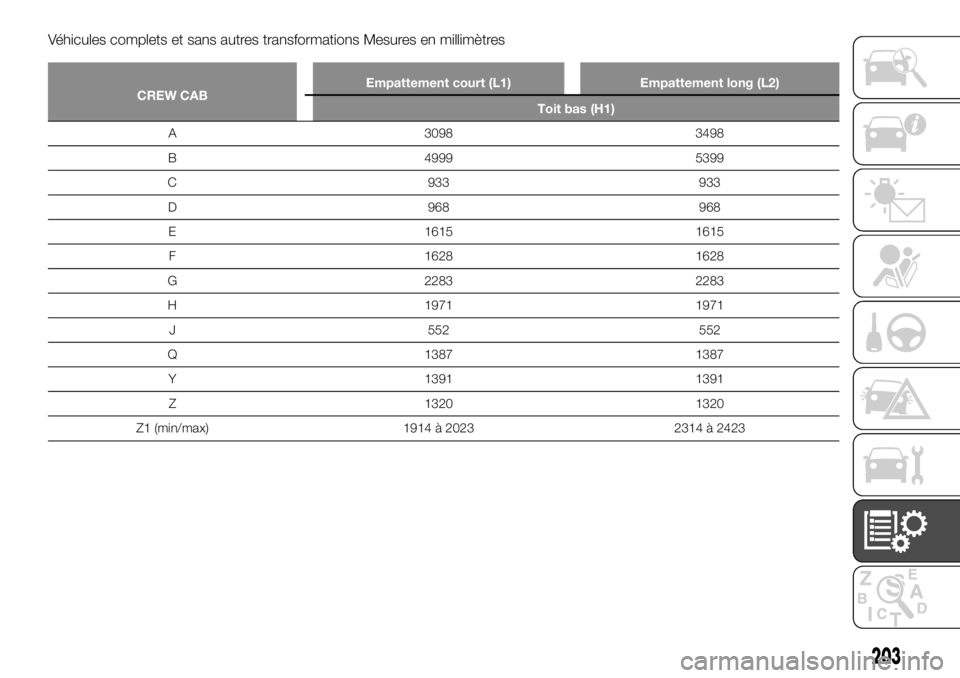

Véhicules complets et sans autres transformations Mesures en millimètres
CREW CABEmpattement court (L1) Empattement long (L2)
Toit bas (H1)
A 3098 3498
B
4999 5399
C 933 933
D 968 968
E 1615 1615
F 1628 1628
G 2283 2283
H 1971 1971
J 552 552
Q 1387 1387
Y 1391 1391
Z 1320 1320
Z1 (min/max) 1914 à 2023 2314 à 2423
203

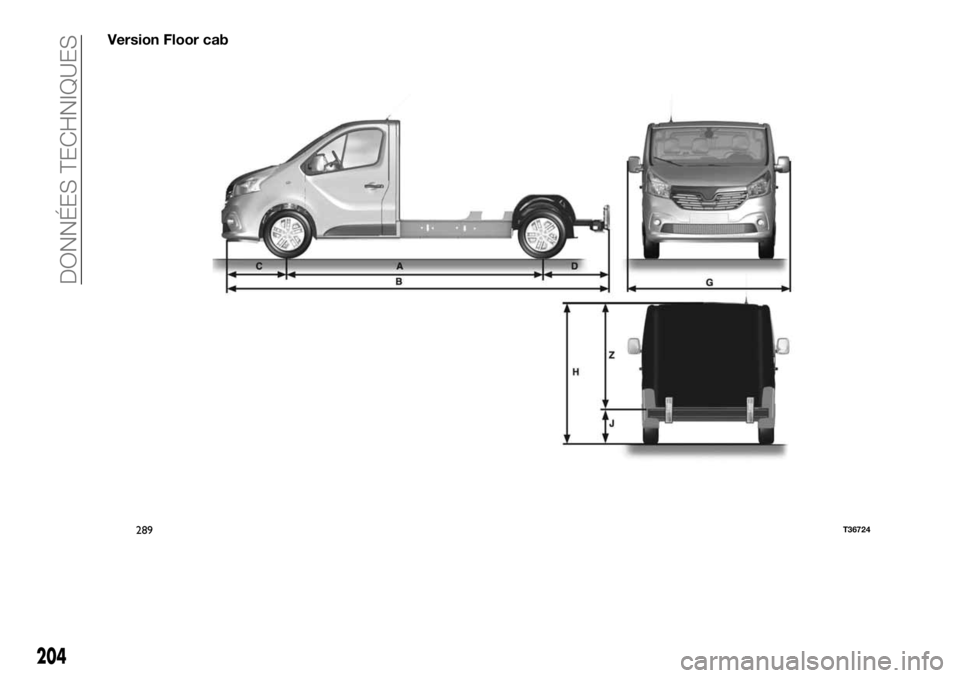

Version Floor cab
289T36724
204
DONNÉES TECHNIQUES

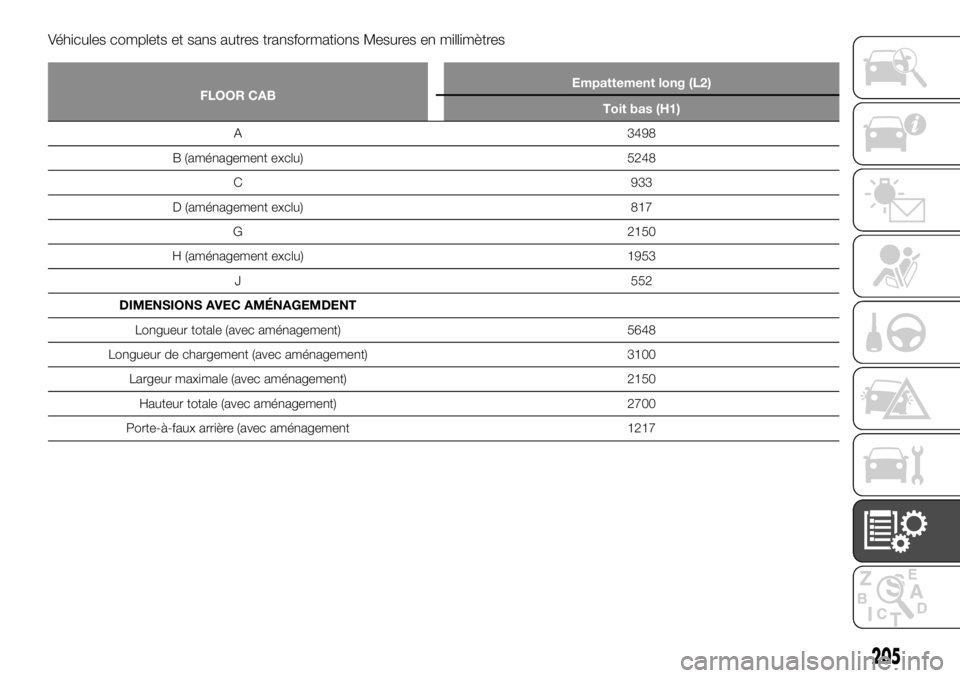

Véhicules complets et sans autres transformations Mesures en millimètres
FLOOR CABEmpattement long (L2)
Toit bas (H1)
A 3498
B
(aménagement exclu) 5248
C 933
D (aménagement exclu) 817
G 2150
H (aménagement exclu) 1953
J 552
DIMENSIONS AVEC AMÉNAGEMDENT
Longueur totale (avec aménagement) 5648
Longueur de chargement (avec aménagement) 3100
Largeur maximale (avec aménagement) 2150
Hauteur totale (avec aménagement) 2700
Porte-à-faux arrière (avec aménagement 1217
205

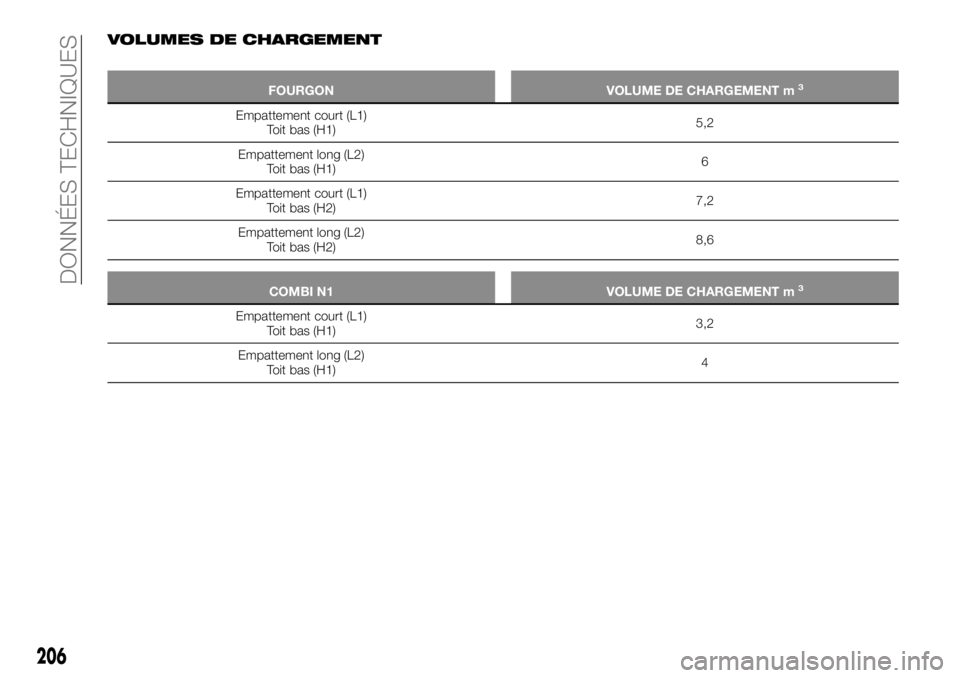

VOLUMES DE CHARGEMENT
FOURGON VOLUME DE CHARGEMENT m3
Empattement court (L1)
Toit bas (H1)5,2
Empattement long (L2)
Toit bas (H1)6
Empattement court (L1)
Toit bas (H2)7,2
Empattement long (L2)
Toit bas (H2)8,6
COMBI N1 VOLUME DE CHARGEMENT m3
Empattement court (L1)
Toit bas (H1)3,2
Empattement long (L2)
Toit bas (H1)4
206
DONNÉES TECHNIQUES

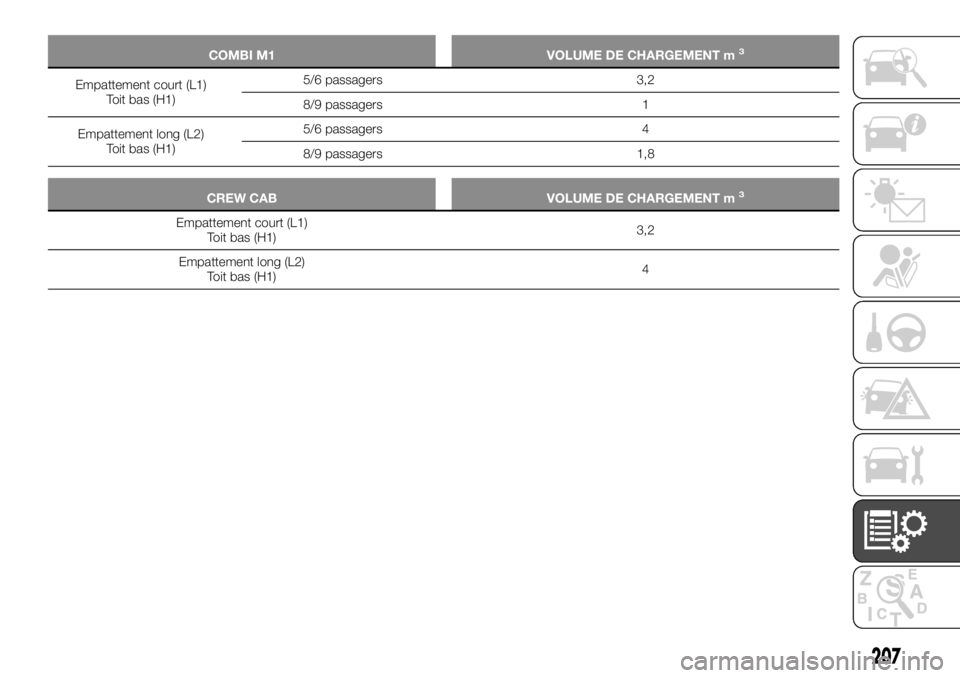

COMBI M1 VOLUME DE CHARGEMENT m3
Empattement court (L1)
Toit bas (H1)5/6 passagers 3,2
8/9 passagers 1
Empattement long (L2)
Toit bas (H1)5/6 passagers 4
8/9 passagers 1,8
CREW CAB VOLUME DE CHARGEMENT m3
Empattement court (L1)
Toit bas (H1)3,2
Empattement long (L2)
Toit bas (H1)4
207

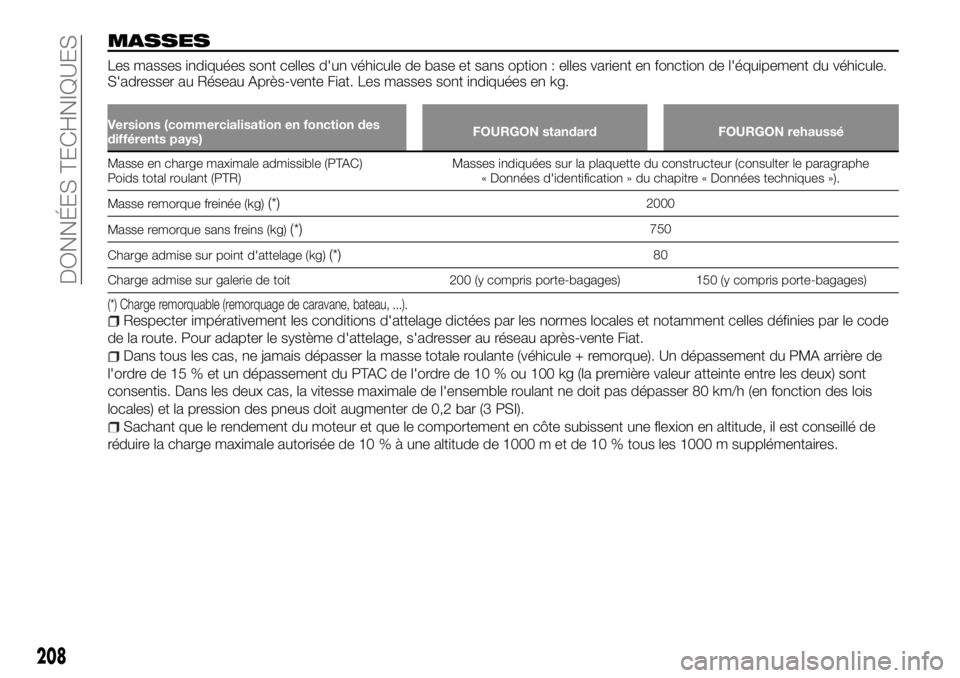

MASSES
Les masses indiquées sont celles d'un véhicule de base et sans option : elles varient en fonction de l'équipement du véhicule.
S'adresser au Réseau Après-vente Fiat. Les masses sont indiquées en kg.
Versions (commercialisation en fonction des
différents pays)FOURGON standard FOURGON rehaussé
Masse en charge maximale admissible (PTAC)
Poidstotal roulant (PTR)Masses indiquées sur la plaquette du constructeur (consulter le paragraphe
« Données d'identification » du chapitre « Données techniques »).
Masse remorque freinée (kg)
(*)2000
Masse remorque sans freins (kg)
(*)750
Charge admise sur point d'attelage (kg)
(*)80
Charge admise sur galerie de toit 200 (y compris porte-bagages) 150 (y compris porte-bagages)
(*) Charge remorquable (remorquage de caravane, bateau, ...).Respecter impérativement les conditions d'attelage dictées par les normes locales et notamment celles définies par le code
de la route. Pour adapter le système d'attelage, s'adresser au réseau après-vente Fiat.
Dans tous les cas, ne jamais dépasser la masse totale roulante (véhicule + remorque). Un dépassement du PMA arrière de
l'ordre de 15 % et un dépassement du PTAC de l'ordre de 10 % ou 100 kg (la première valeur atteinte entre les deux) sont
consentis. Dans les deux cas, la vitesse maximale de l'ensemble roulant ne doit pas dépasser 80 km/h (en fonction des lois
locales) et la pression des pneus doit augmenter de 0,2 bar (3 PSI).
Sachant que le rendement du moteur et que le comportement en côte subissent une flexion en altitude, il est conseillé de
réduire la charge maximale autorisée de 10 % à une altitude de 1000 m et de 10 % tous les 1000 m supplémentaires.
