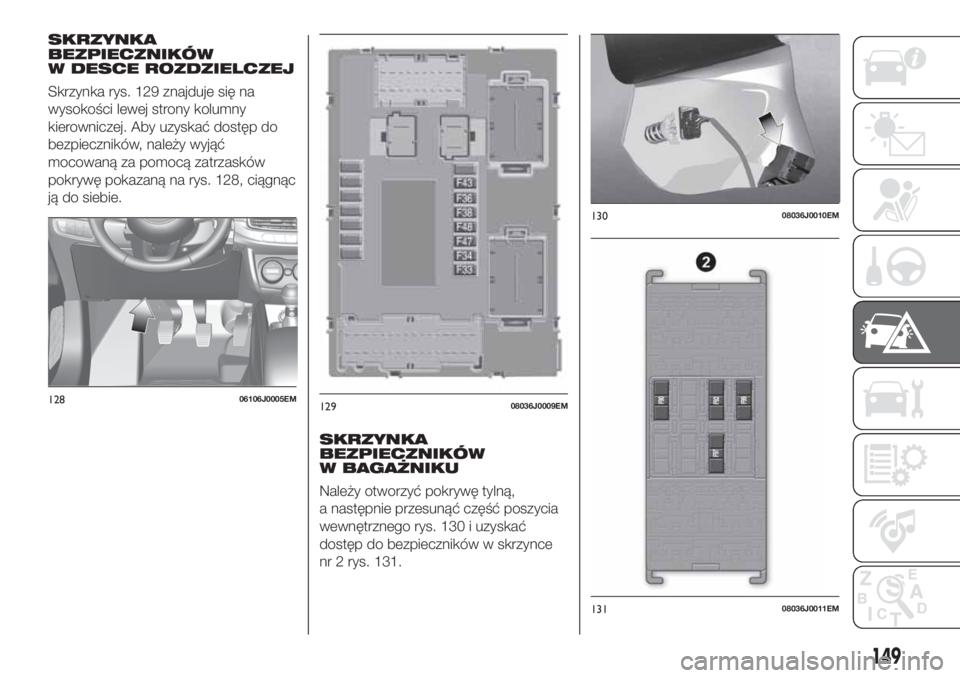

SKRZYNKA
BEZPIECZNIKÓW
W DESCE ROZDZIELCZEJ
Skrzynka rys. 129 znajduje się na
wysokości lewej strony kolumny
kierowniczej. Aby uzyskać dostęp do
bezpieczników, należy wyjąć
mocowaną za pomocą zatrzasków
pokrywę pokazaną na rys. 128, ciągnąc
ją do siebie.
SKRZYNKA
BEZPIECZNIKÓW
W BAGAŻNIKU
Należy otworzyć pokrywę tylną,
a następnie przesunąć część poszycia
wewnętrznego rys. 130 i uzyskać
dostęp do bezpieczników w skrzynce
nr 2 rys. 131.
12806106J0005EM12908036J0009EM
13008036J0010EM
13108036J0011EM
149

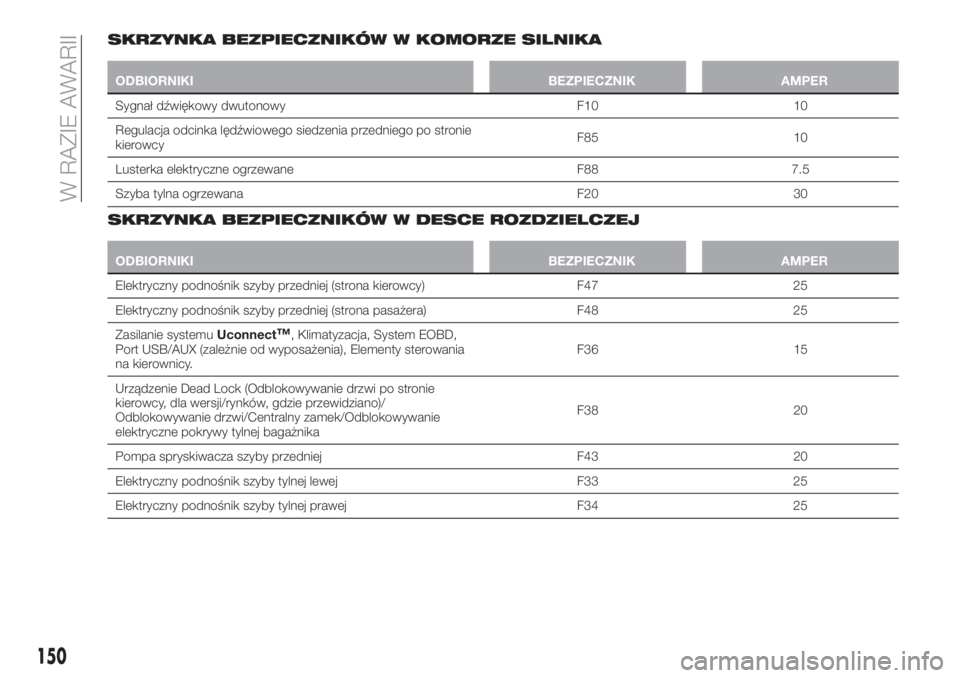

SKRZYNKA BEZPIECZNIKÓW W KOMORZE SILNIKA
ODBIORNIKI BEZPIECZNIK AMPER
Sygnał dźwiękowy dwutonowy F10 10
Regulacja odcinka lędźwiowego siedzenia przedniego po stronie
kierowcyF85 10
Lusterka elektryczne ogrzewane F88 7.5
Szyba tylna ogrzewana F20 30
SKRZYNKA BEZPIECZNIKÓW W DESCE ROZDZIELCZEJ
ODBIORNIKI BEZPIECZNIK AMPER
Elektryczny podnośnik szyby przedniej (strona kierowcy) F47 25
Elektryczny podnośnik szyby przedniej (strona pasażera) F48 25
Zasilanie systemuUconnect
™, Klimatyzacja, System EOBD,
Port USB/AUX (zależnie od wyposażenia), Elementy sterowania
na kierownicy.F36 15
Urządzenie Dead Lock (Odblokowywanie drzwi po stronie
kierowcy, dla wersji/rynków, gdzie przewidziano)/
Odblokowywanie drzwi/Centralny zamek/Odblokowywanie
elektryczne pokrywy tylnej bagażnikaF38 20
Pompa spryskiwacza szyby przedniej F43 20
Elektryczny podnośnik szyby tylnej lewej F33 25
Elektryczny podnośnik szyby tylnej prawej F34 25
150
W RAZIE AWARII

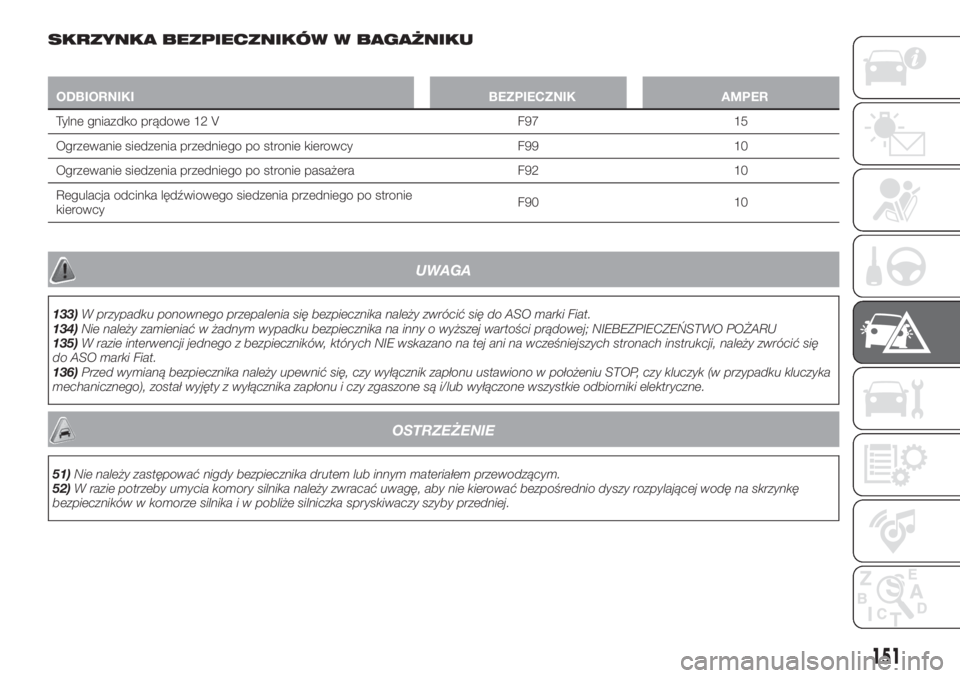

SKRZYNKA BEZPIECZNIKÓW W BAGAŻNIKU
ODBIORNIKI BEZPIECZNIK AMPER
Tylne gniazdko prądowe 12 V F97 15
Ogrzewanie siedzenia przedniego po stronie kierowcy F99 10
Ogrzewanie siedzenia przedniego po stronie pasażera F92 10
Regulacja odcinka lędźwiowego siedzenia przedniego po stronie
kierowcyF90 10
UWAGA
133)W przypadku ponownego przepalenia się bezpiecznika należy zwrócić się do ASO marki Fiat.
134)Nie należy zamieniać w żadnym wypadku bezpiecznika na inny o wyższej wartości prądowej; NIEBEZPIECZEŃSTWO POŻARU
135)W razie interwencji jednego z bezpieczników, których NIE wskazano na tej ani na wcześniejszych stronach instrukcji, należy zwrócić się
do ASO marki Fiat.
136)Przed wymianą bezpiecznika należy upewnić się, czy wyłącznik zapłonu ustawiono w położeniu STOP, czy kluczyk (w przypadku kluczyka
mechanicznego), został wyjęty z wyłącznika zapłonu i czy zgaszone są i/lub wyłączone wszystkie odbiorniki elektryczne.
OSTRZEŻENIE
51)Nie należy zastępować nigdy bezpiecznika drutem lub innym materiałem przewodzącym.
52)W razie potrzeby umycia komory silnika należy zwracać uwagę, aby nie kierować bezpośrednio dyszy rozpylającej wodę na skrzynkę
bezpieczników w komorze silnika i w pobliże silniczka spryskiwaczy szyby przedniej.
151

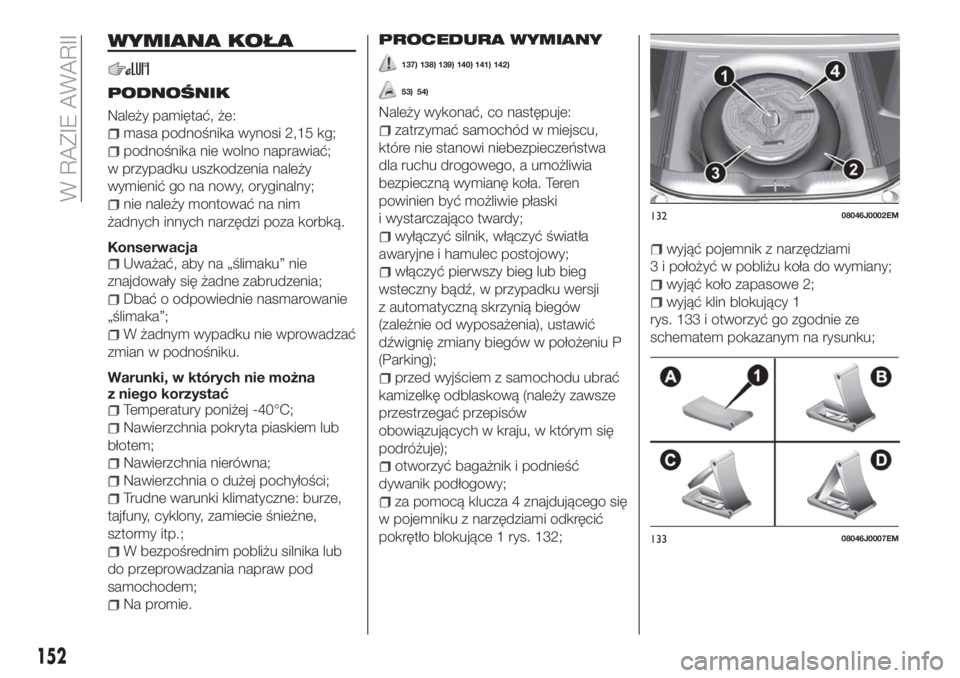

WYMIANA KOŁA
PODNOŚNIK
Należy pamiętać, że:
masa podnośnika wynosi 2,15 kg;
podnośnika nie wolno naprawiać;
w przypadku uszkodzenia należy
wymienić go na nowy, oryginalny;
nie należy montować na nim
żadnych innych narzędzi poza korbką.
Konserwacja
Uważać, aby na „ślimaku” nie
znajdowały się żadne zabrudzenia;
Dbać o odpowiednie nasmarowanie
„ślimaka”;
W żadnym wypadku nie wprowadzać
zmian w podnośniku.
Warunki, w których nie można
z niego korzystać
Temperatury poniżej -40°C;
Nawierzchnia pokryta piaskiem lub
błotem;
Nawierzchnia nierówna;
Nawierzchnia o dużej pochyłości;
Trudne warunki klimatyczne: burze,
tajfuny, cyklony, zamiecie śnieżne,
sztormy itp.;
W bezpośrednim pobliżu silnika lub
do przeprowadzania napraw pod
samochodem;
Na promie.
PROCEDURA WYMIANY
137) 138) 139) 140) 141) 142)
53) 54)
Należy wykonać, co następuje:
zatrzymać samochód w miejscu,
które nie stanowi niebezpieczeństwa
dla ruchu drogowego, a umożliwia
bezpieczną wymianę koła. Teren
powinien być możliwie płaski
i wystarczająco twardy;
wyłączyć silnik, włączyć światła
awaryjne i hamulec postojowy;
włączyć pierwszy bieg lub bieg
wsteczny bądź, w przypadku wersji
z automatyczną skrzynią biegów
(zależnie od wyposażenia), ustawić
dźwignię zmiany biegów w położeniu P
(Parking);
przed wyjściem z samochodu ubrać
kamizelkę odblaskową (należy zawsze
przestrzegać przepisów
obowiązujących w kraju, w którym się
podróżuje);
otworzyć bagażnik i podnieść
dywanik podłogowy;
za pomocą klucza 4 znajdującego się
w pojemniku z narzędziami odkręcić
pokrętło blokujące 1 rys. 132;
wyjąć pojemnik z narzędziami
3 i położyć w pobliżu koła do wymiany;
wyjąć koło zapasowe 2;
wyjąć klin blokujący 1
rys. 133 i otworzyć go zgodnie ze
schematem pokazanym na rysunku;
13208046J0002EM
13308046J0007EM
152
W RAZIE AWARII

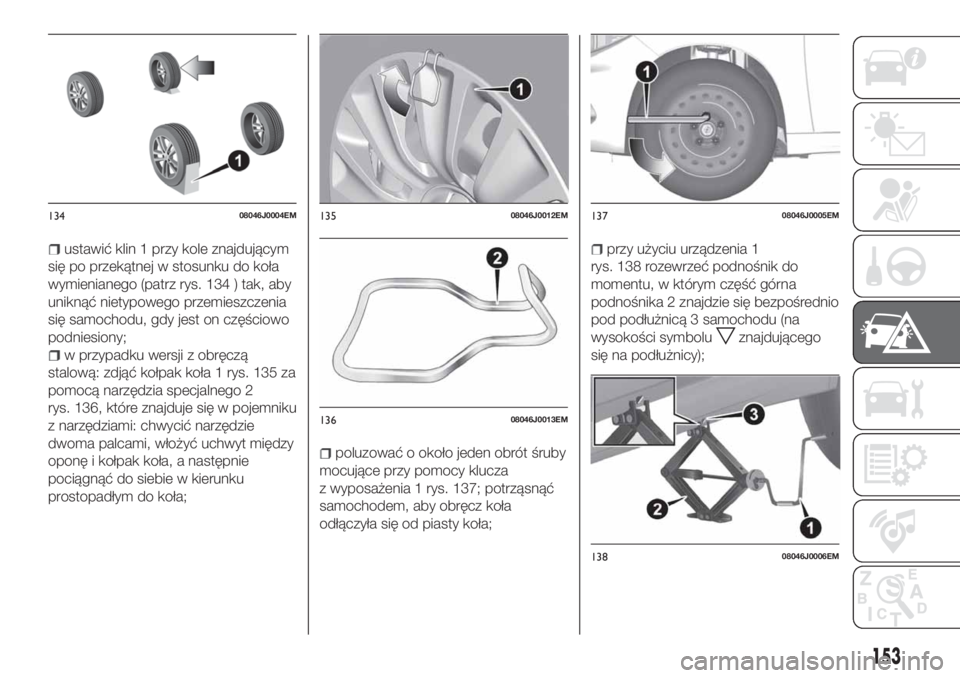

ustawić klin 1 przy kole znajdującym
się po przekątnej w stosunku do koła
wymienianego (patrz rys. 134 ) tak, aby
uniknąć nietypowego przemieszczenia
się samochodu, gdy jest on częściowo
podniesiony;
w przypadku wersji z obręczą
stalową: zdjąć kołpak koła 1 rys. 135 za
pomocą narzędzia specjalnego 2
rys. 136, które znajduje się w pojemniku
z narzędziami: chwycić narzędzie
dwoma palcami, włożyć uchwyt między
oponę i kołpak koła, a następnie
pociągnąć do siebie w kierunku
prostopadłym do koła;
poluzować o około jeden obrót śruby
mocujące przy pomocy klucza
z wyposażenia 1 rys. 137; potrząsnąć
samochodem, aby obręcz koła
odłączyła się od piasty koła;
przy użyciu urządzenia 1
rys. 138 rozewrzeć podnośnik do
momentu, w którym część górna
podnośnika 2 znajdzie się bezpośrednio
pod podłużnicą 3 samochodu (na
wysokości symbolu
znajdującego
się na podłużnicy);
13408046J0004EM13508046J0012EM
13608046J0013EM
13708046J0005EM
13808046J0006EM
153

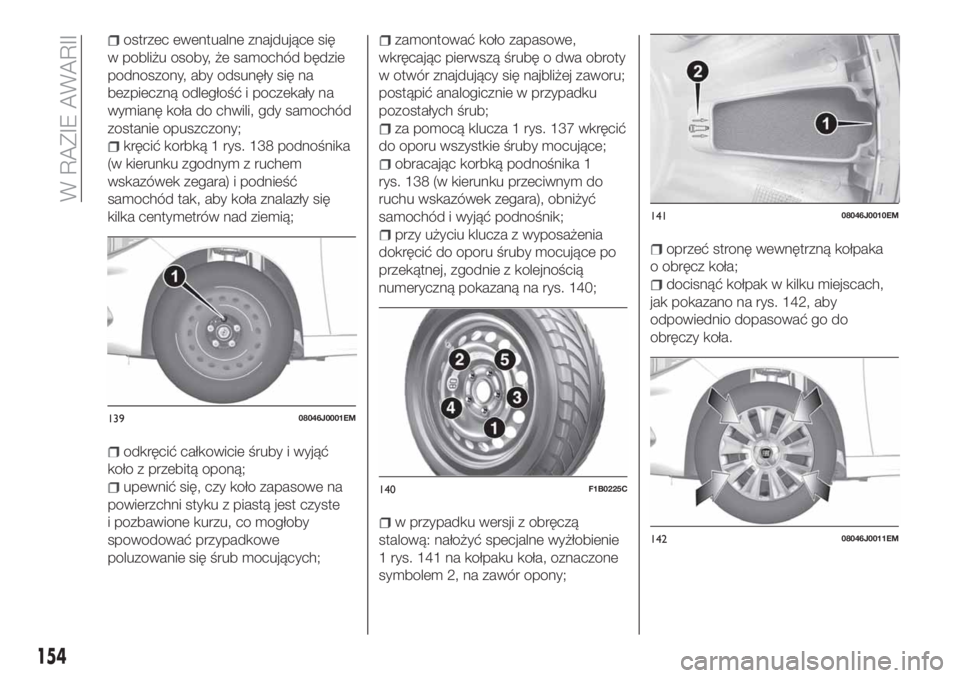

ostrzec ewentualne znajdujące się
w pobliżu osoby, że samochód będzie
podnoszony, aby odsunęły się na
bezpieczną odległość i poczekały na
wymianę koła do chwili, gdy samochód
zostanie opuszczony;
kręcić korbką 1 rys. 138 podnośnika
(w kierunku zgodnym z ruchem
wskazówek zegara) i podnieść
samochód tak, aby koła znalazły się
kilka centymetrów nad ziemią;
odkręcić całkowicie śruby i wyjąć
koło z przebitą oponą;
upewnić się, czy koło zapasowe na
powierzchni styku z piastą jest czyste
i pozbawione kurzu, co mogłoby
spowodować przypadkowe
poluzowanie się śrub mocujących;
zamontować koło zapasowe,
wkręcając pierwszą śrubę o dwa obroty
w otwór znajdujący się najbliżej zaworu;
postąpić analogicznie w przypadku
pozostałych śrub;
za pomocą klucza 1 rys. 137 wkręcić
do oporu wszystkie śruby mocujące;
obracając korbką podnośnika 1
rys. 138 (w kierunku przeciwnym do
ruchu wskazówek zegara), obniżyć
samochód i wyjąć podnośnik;
przy użyciu klucza z wyposażenia
dokręcić do oporu śruby mocujące po
przekątnej, zgodnie z kolejnością
numeryczną pokazaną na rys. 140;
w przypadku wersji z obręczą
stalową: nałożyć specjalne wyżłobienie
1 rys. 141 na kołpaku koła, oznaczone
symbolem 2, na zawór opony;
oprzeć stronę wewnętrzną kołpaka
o obręcz koła;
docisnąć kołpak w kilku miejscach,
jak pokazano na rys. 142, aby
odpowiednio dopasować go do
obręczy koła.
13908046J0001EM
140F1B0225C
14108046J0010EM
14208046J0011EM
154
W RAZIE AWARII

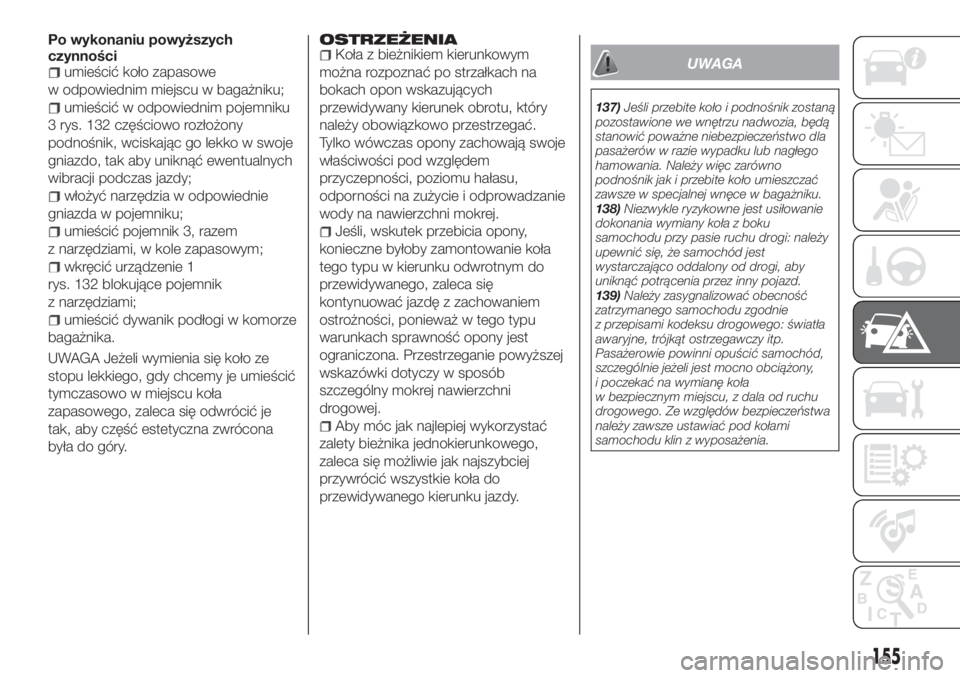

Po wykonaniu powyższych
czynności
umieścić koło zapasowe
w odpowiednim miejscu w bagażniku;
umieścić w odpowiednim pojemniku
3 rys. 132 częściowo rozłożony
podnośnik, wciskając go lekko w swoje
gniazdo, tak aby uniknąć ewentualnych
wibracji podczas jazdy;
włożyć narzędzia w odpowiednie
gniazda w pojemniku;
umieścić pojemnik 3, razem
z narzędziami, w kole zapasowym;
wkręcić urządzenie 1
rys. 132 blokujące pojemnik
z narzędziami;
umieścić dywanik podłogi w komorze
bagażnika.
UWAGA Jeżeli wymienia się koło ze
stopu lekkiego, gdy chcemy je umieścić
tymczasowo w miejscu koła
zapasowego, zaleca się odwrócić je
tak, aby część estetyczna zwrócona
była do góry.
OSTRZEŻENIAKoła z bieżnikiem kierunkowym
można rozpoznać po strzałkach na
bokach opon wskazujących
przewidywany kierunek obrotu, który
należy obowiązkowo przestrzegać.
Tylko wówczas opony zachowają swoje
właściwości pod względem
przyczepności, poziomu hałasu,
odporności na zużycie i odprowadzanie
wody na nawierzchni mokrej.
Jeśli, wskutek przebicia opony,
konieczne byłoby zamontowanie koła
tego typu w kierunku odwrotnym do
przewidywanego, zaleca się
kontynuować jazdę z zachowaniem
ostrożności, ponieważ w tego typu
warunkach sprawność opony jest
ograniczona. Przestrzeganie powyższej
wskazówki dotyczy w sposób
szczególny mokrej nawierzchni
drogowej.
Aby móc jak najlepiej wykorzystać
zalety bieżnika jednokierunkowego,
zaleca się możliwie jak najszybciej
przywrócić wszystkie koła do
przewidywanego kierunku jazdy.
UWAGA
137)Jeśli przebite koło i podnośnik zostaną
pozostawione we wnętrzu nadwozia, będą
stanowić poważne niebezpieczeństwo dla
pasażerów w razie wypadku lub nagłego
hamowania. Należy więc zarówno
podnośnik jak i przebite koło umieszczać
zawsze w specjalnej wnęce w bagażniku.
138)Niezwykle ryzykowne jest usiłowanie
dokonania wymiany koła z boku
samochodu przy pasie ruchu drogi: należy
upewnić się, że samochód jest
wystarczająco oddalony od drogi, aby
uniknąć potrącenia przez inny pojazd.
139)Należy zasygnalizować obecność
zatrzymanego samochodu zgodnie
z przepisami kodeksu drogowego: światła
awaryjne, trójkąt ostrzegawczy itp.
Pasażerowie powinni opuścić samochód,
szczególnie jeżeli jest mocno obciążony,
i poczekać na wymianę koła
w bezpiecznym miejscu, z dala od ruchu
drogowego. Ze względów bezpieczeństwa
należy zawsze ustawiać pod kołami
samochodu klin z wyposażenia.
155

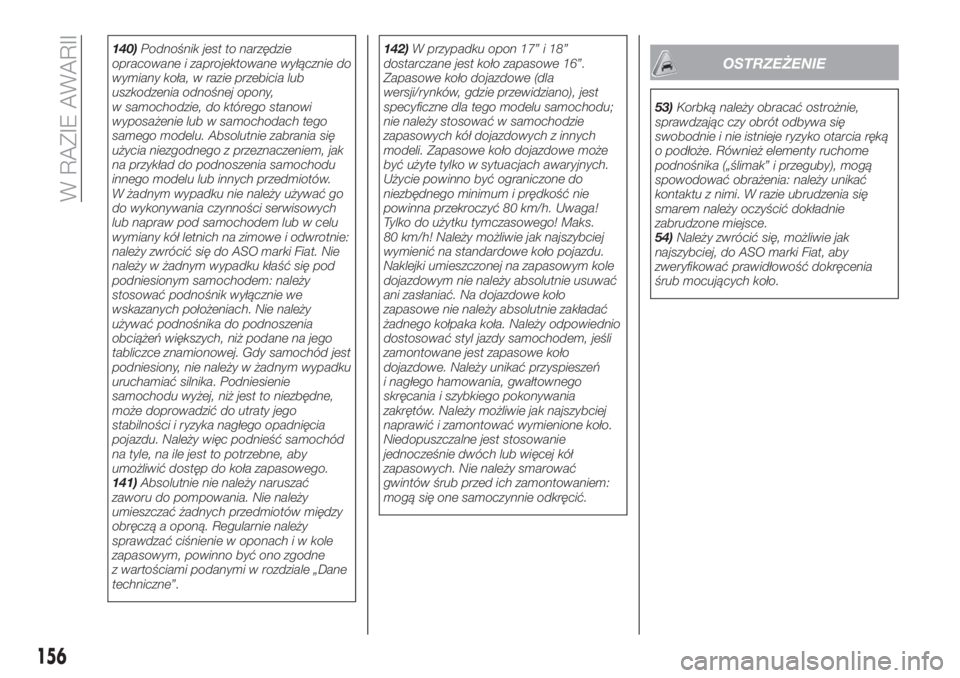

140)Podnośnik jest to narzędzie
opracowane i zaprojektowane wyłącznie do
wymiany koła, w razie przebicia lub
uszkodzenia odnośnej opony,
w samochodzie, do którego stanowi
wyposażenie lub w samochodach tego
samego modelu. Absolutnie zabrania się
użycia niezgodnego z przeznaczeniem, jak
na przykład do podnoszenia samochodu
innego modelu lub innych przedmiotów.
W żadnym wypadku nie należy używać go
do wykonywania czynności serwisowych
lub napraw pod samochodem lub w celu
wymiany kół letnich na zimowe i odwrotnie:
należy zwrócić się do ASO marki Fiat. Nie
należy w żadnym wypadku kłaść się pod
podniesionym samochodem: należy
stosować podnośnik wyłącznie we
wskazanych położeniach. Nie należy
używać podnośnika do podnoszenia
obciążeń większych, niż podane na jego
tabliczce znamionowej. Gdy samochód jest
podniesiony, nie należy w żadnym wypadku
uruchamiać silnika. Podniesienie
samochodu wyżej, niż jest to niezbędne,
może doprowadzić do utraty jego
stabilności i ryzyka nagłego opadnięcia
pojazdu. Należy więc podnieść samochód
na tyle, na ile jest to potrzebne, aby
umożliwić dostęp do koła zapasowego.
141)Absolutnie nie należy naruszać
zaworu do pompowania. Nie należy
umieszczać żadnych przedmiotów między
obręczą a oponą. Regularnie należy
sprawdzać ciśnienie w oponach i w kole
zapasowym, powinno być ono zgodne
z wartościami podanymi w rozdziale „Dane
techniczne”.142)W przypadku opon 17” i 18”
dostarczane jest koło zapasowe 16”.
Zapasowe koło dojazdowe (dla
wersji/rynków, gdzie przewidziano), jest
specyficzne dla tego modelu samochodu;
nie należy stosować w samochodzie
zapasowych kół dojazdowych z innych
modeli. Zapasowe koło dojazdowe może
być użyte tylko w sytuacjach awaryjnych.
Użycie powinno być ograniczone do
niezbędnego minimum i prędkość nie
powinna przekroczyć 80 km/h. Uwaga!
Tylko do użytku tymczasowego! Maks.
80 km/h! Należy możliwie jak najszybciej
wymienić na standardowe koło pojazdu.
Naklejki umieszczonej na zapasowym kole
dojazdowym nie należy absolutnie usuwać
ani zasłaniać. Na dojazdowe koło
zapasowe nie należy absolutnie zakładać
żadnego kołpaka koła. Należy odpowiednio
dostosować styl jazdy samochodem, jeśli
zamontowane jest zapasowe koło
dojazdowe. Należy unikać przyspieszeń
i nagłego hamowania, gwałtownego
skręcania i szybkiego pokonywania
zakrętów. Należy możliwie jak najszybciej
naprawić i zamontować wymienione koło.
Niedopuszczalne jest stosowanie
jednocześnie dwóch lub więcej kół
zapasowych. Nie należy smarować
gwintów śrub przed ich zamontowaniem:
mogą się one samoczynnie odkręcić.OSTRZEŻENIE
53)Korbką należy obracać ostrożnie,
sprawdzając czy obrót odbywa się
swobodnie i nie istnieje ryzyko otarcia ręką
o podłoże. Również elementy ruchome
podnośnika („ślimak” i przeguby), mogą
spowodować obrażenia: należy unikać
kontaktu z nimi. W razie ubrudzenia się
smarem należy oczyścić dokładnie
zabrudzone miejsce.
54)Należy zwrócić się, możliwie jak
najszybciej, do ASO marki Fiat, aby
zweryfikować prawidłowość dokręcenia
śrub mocujących koło.
156
W RAZIE AWARII

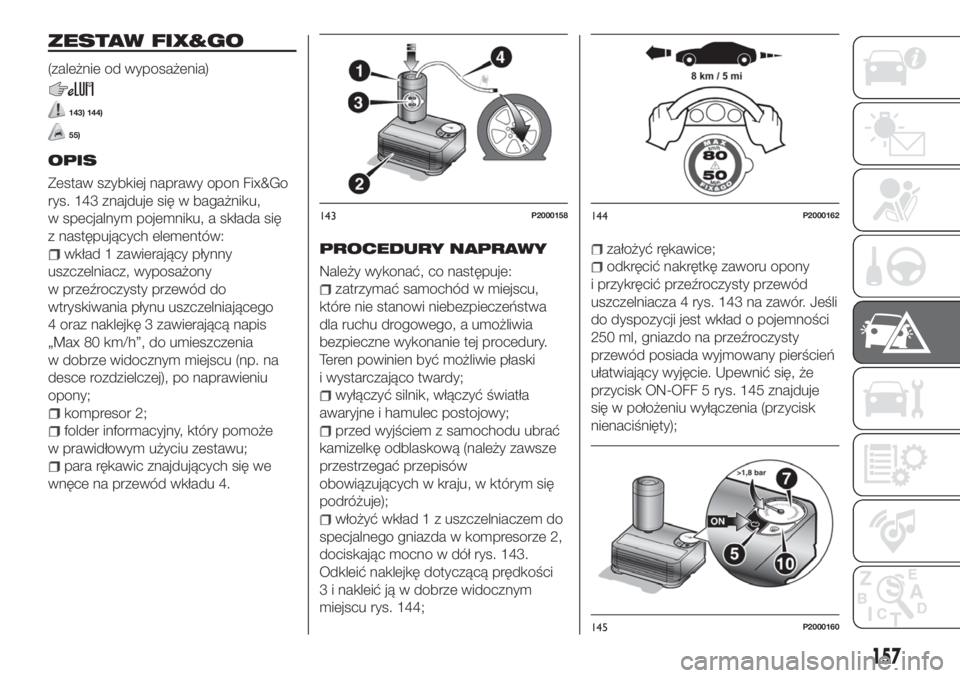

ZESTAW FIX&GO
(zależnie od wyposażenia)
143) 144)
55)
OPIS
Zestaw szybkiej naprawy opon Fix&Go
rys. 143 znajduje się w bagażniku,
w specjalnym pojemniku, a składa się
z następujących elementów:
wkład 1 zawierający płynny
uszczelniacz, wyposażony
w przeźroczysty przewód do
wtryskiwania płynu uszczelniającego
4 oraz naklejkę 3 zawierającą napis
„Max 80 km/h”, do umieszczenia
w dobrze widocznym miejscu (np. na
desce rozdzielczej), po naprawieniu
opony;
kompresor 2;
folder informacyjny, który pomoże
w prawidłowym użyciu zestawu;
para rękawic znajdujących się we
wnęce na przewód wkładu 4.
PROCEDURY NAPRAWY
Należy wykonać, co następuje:
zatrzymać samochód w miejscu,
które nie stanowi niebezpieczeństwa
dla ruchu drogowego, a umożliwia
bezpieczne wykonanie tej procedury.
Teren powinien być możliwie płaski
i wystarczająco twardy;
wyłączyć silnik, włączyć światła
awaryjne i hamulec postojowy;
przed wyjściem z samochodu ubrać
kamizelkę odblaskową (należy zawsze
przestrzegać przepisów
obowiązujących w kraju, w którym się
podróżuje);
włożyć wkład 1 z uszczelniaczem do
specjalnego gniazda w kompresorze 2,
dociskając mocno w dół rys. 143.
Odkleić naklejkę dotyczącą prędkości
3 i nakleić ją w dobrze widocznym
miejscu rys. 144;
założyć rękawice;
odkręcić nakrętkę zaworu opony
i przykręcić przeźroczysty przewód
uszczelniacza 4 rys. 143 na zawór. Jeśli
do dyspozycji jest wkład o pojemności
250 ml, gniazdo na przeźroczysty
przewód posiada wyjmowany pierścień
ułatwiający wyjęcie. Upewnić się, że
przycisk ON-OFF 5 rys. 145 znajduje
się w położeniu wyłączenia (przycisk
nienaciśnięty);
143P2000158144P2000162
145P2000160
157

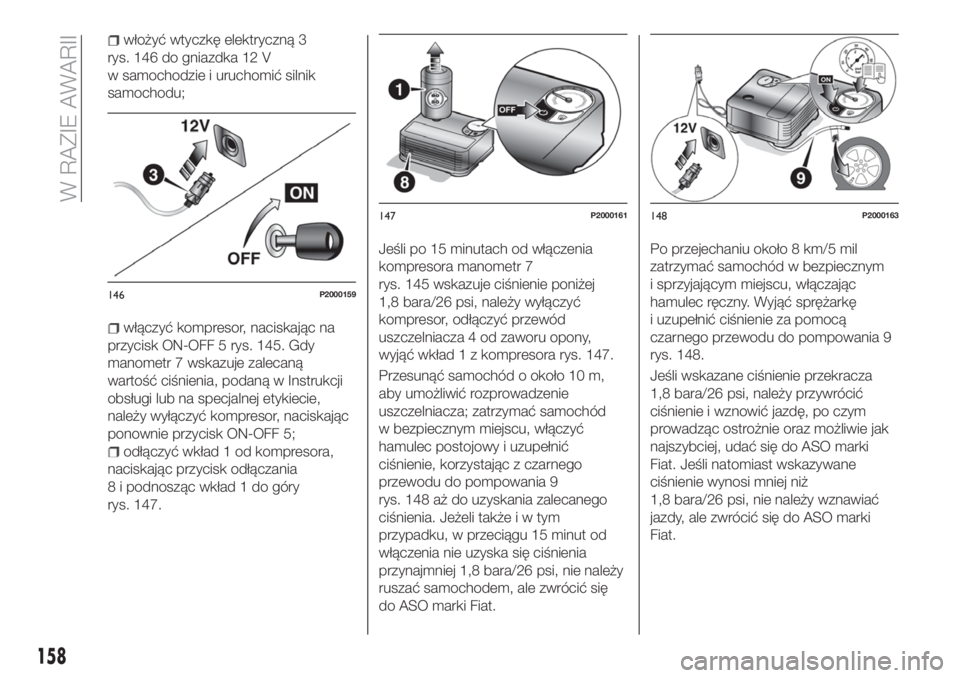

włożyć wtyczkę elektryczną 3
rys. 146 do gniazdka 12 V
w samochodzie i uruchomić silnik
samochodu;
włączyć kompresor, naciskając na
przycisk ON-OFF 5 rys. 145. Gdy
manometr 7 wskazuje zalecaną
wartość ciśnienia, podaną w Instrukcji
obsługi lub na specjalnej etykiecie,
należy wyłączyć kompresor, naciskając
ponownie przycisk ON-OFF 5;
odłączyć wkład 1 od kompresora,
naciskając przycisk odłączania
8 i podnosząc wkład 1 do góry
rys. 147.Jeśli po 15 minutach od włączenia
kompresora manometr 7
rys. 145 wskazuje ciśnienie poniżej
1,8 bara/26 psi, należy wyłączyć
kompresor, odłączyć przewód
uszczelniacza 4 od zaworu opony,
wyjąć wkład 1 z kompresora rys. 147.
Przesunąć samochód o około 10 m,
aby umożliwić rozprowadzenie
uszczelniacza; zatrzymać samochód
w bezpiecznym miejscu, włączyć
hamulec postojowy i uzupełnić
ciśnienie, korzystając z czarnego
przewodu do pompowania 9
rys. 148 aż do uzyskania zalecanego
ciśnienia. Jeżeli takżeiwtym
przypadku, w przeciągu 15 minut od
włączenia nie uzyska się ciśnienia
przynajmniej 1,8 bara/26 psi, nie należy
ruszać samochodem, ale zwrócić się
do ASO marki Fiat.Po przejechaniu około 8 km/5 mil
zatrzymać samochód w bezpiecznym
i sprzyjającym miejscu, włączając
hamulec ręczny. Wyjąć sprężarkę
i uzupełnić ciśnienie za pomocą
czarnego przewodu do pompowania 9
rys. 148.
Jeśli wskazane ciśnienie przekracza
1,8 bara/26 psi, należy przywrócić
ciśnienie i wznowić jazdę, po czym
prowadząc ostrożnie oraz możliwie jak
najszybciej, udać się do ASO marki
Fiat. Jeśli natomiast wskazywane
ciśnienie wynosi mniej niż
1,8 bara/26 psi, nie należy wznawiać
jazdy, ale zwrócić się do ASO marki
Fiat.
146P2000159
147P2000161148P2000163
158
W RAZIE AWARII
