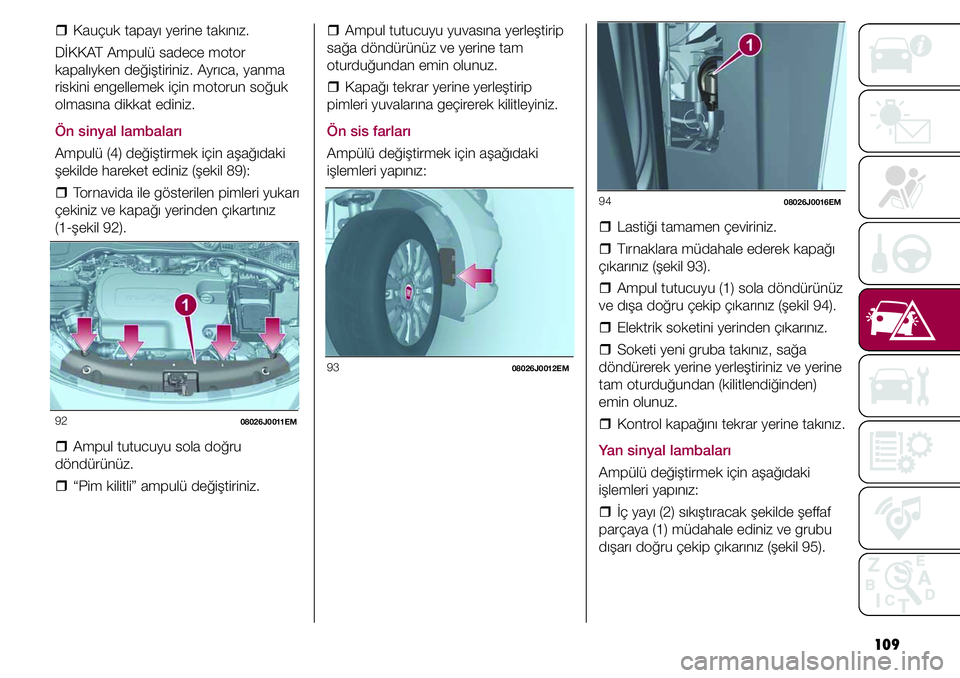

109 ˆKauçuk tapayı yerine takınız.
DİKKAT Ampulü sadece motor
kapalıyken değiştiriniz. Ayrıca, yanma
riskini engellemek için motorun soğuk
olmasına dikkat ediniz.
Ön sinyal lambaları
Ampulü (4) değiştirmek için aşağıdaki
şekilde hareket ediniz (şekil 89):
ˆTornavida ile gösterilen pimleri yukarı
çekiniz ve kapağı yerinden çıkartınız
(1-şekil 92).
92 08026J0011EM
ˆAmpul tutucuyu sola doğru
döndürünüz.
ˆ“Pim kilitli” ampulü değiştiriniz.
94 08026J0016EM
ˆLastiği tamamen çeviriniz.
ˆTırnaklara müdahale ederek kapağı
çıkarınız (şekil 93).
ˆAmpul tutucuyu (1) sola döndürünüz
ve dışa doğru çekip çıkarınız (şekil 94).
ˆElektrik soketini yerinden çıkarınız.
ˆSoketi yeni gruba takınız, sağa
döndürerek yerine yerleştiriniz ve yerine
tam oturduğundan (kilitlendiğinden)
emin olunuz.
ˆKontrol kapağını tekrar yerine takınız.
Yan sinyal lambaları
Ampülü değiştirmek için aşağıdaki
işlemleri yapınız:
ˆİç yayı (2) sıkıştıracak şekilde şeffaf
parçaya (1) müdahale ediniz ve grubu
dışarı doğru çekip çıkarınız (şekil 95). ˆAmpul tutucuyu yuvasına yerleştirip
sağa döndürünüz ve yerine tam
oturduğundan emin olunuz.
ˆKapağı tekrar yerine yerleştirip
pimleri yuvalarına geçirerek kilitleyiniz.
Ön sis farları
Ampülü değiştirmek için aşağıdaki
işlemleri yapınız:
93 08026J0012EM

ACİL DURUMDA YAPILACAKLAR
110
95 08026J0005EM
ˆ3 numaralı duyu sola döndürünüz,
yerine bastırarak takılan ampulü (4)
çıkarınız ve değiştiriniz.
ˆ3 numaralı duyu sağa döndürerek
tekrar şeffaf parça içindeki yerine
takınız.
ˆTutucuyu yerine tekrar monte
ederken iç kısımdaki yayın grubun (2)
yerine kilitlendiğini bildiren klik sesi
verdiğinden emin olunuz.
98 08026J0008EM
ˆBagajı açınız ve iç kaplamanın
üzerindeki kapağı (5) yerinden kaldırınız
(şekil 97).
ˆÖzel tutucusundan işlem yaparak
orta elektrik soketini (6) ve şekil 98’deki
vidayı (7) sökünüz.
ˆArka far grubunu dışa doğru çekerek
yerinden çıkarınız (şekil 99).
99 08026J0017EM

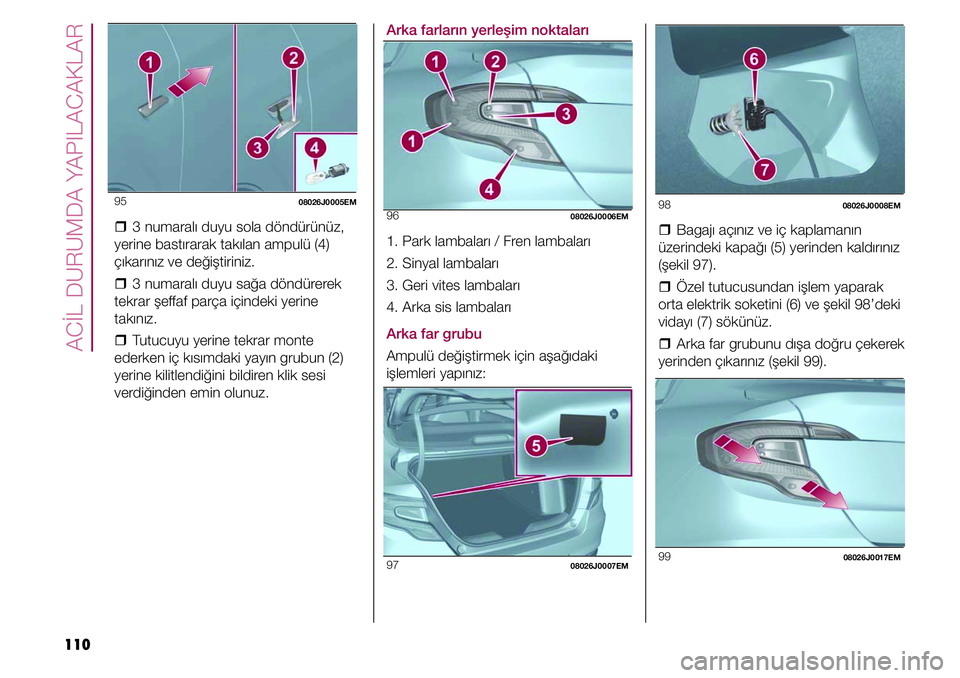

Arka farların yerleşim noktaları
96 08026J0006EM
1. Park lambaları / Fren lambaları
2. Sinyal lambaları
3. Geri vites lambaları
4. Arka sis lambaları
Arka far grubu
Ampulü değiştirmek için aşağıdaki
işlemleri yapınız:
97 08026J0007EM

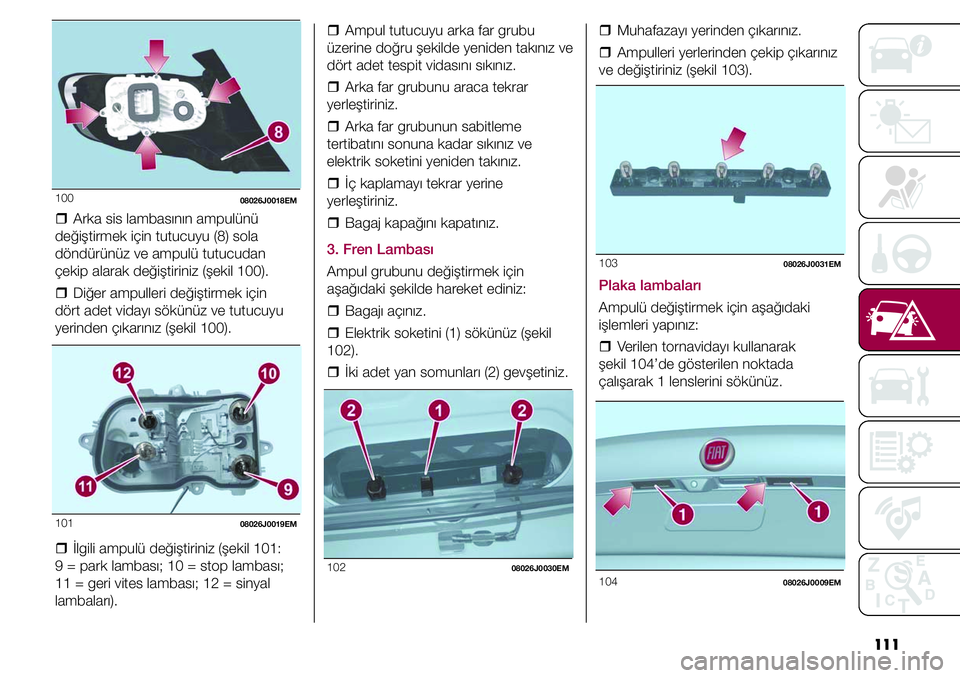

111 ˆAmpul tutucuyu arka far grubu
üzerine doğru şekilde yeniden takınız ve
dört adet tespit vidasını sıkınız.
ˆArka far grubunu araca tekrar
yerleştiriniz.
ˆArka far grubunun sabitleme
tertibatını sonuna kadar sıkınız ve
elektrik soketini yeniden takınız.
ˆİç kaplamayı tekrar yerine
yerleştiriniz.
ˆBagaj kapağını kapatınız.
3. Fren Lambası
Ampul grubunu değiştirmek için
aşağıdaki şekilde hareket ediniz:
ˆBagajı açınız.
ˆElektrik soketini (1) sökünüz (şekil
102).
ˆİki adet yan somunları (2) gevşetiniz.
102 08026J0030EM
ˆMuhafazayı yerinden çıkarınız.
ˆAmpulleri yerlerinden çekip çıkarınız
ve değiştiriniz (şekil 103).
103
08026J0031EM
Plaka lambaları
Ampulü değiştirmek için aşağıdaki
işlemleri yapınız:
ˆVerilen tornavidayı kullanarak
şekil 104’de gösterilen noktada
çalışarak 1 lenslerini sökünüz.
104 08026J0009EM
100
08026J0018EM
ˆArka sis lambasının ampulünü
değiştirmek için tutucuyu (8) sola
döndürünüz ve ampulü tutucudan
çekip alarak değiştiriniz (şekil 100).
ˆDiğer ampulleri değiştirmek için
dört adet vidayı sökünüz ve tutucuyu
yerinden çıkarınız (şekil 100).
101 08026J0019EM
ˆİlgili ampulü değiştiriniz (şekil 101:
9 = park lambası; 10 = stop lambası;
11 = geri vites lambası; 12 = sinyal
lambaları).

ACİL DURUMDA YAPILACAKLAR

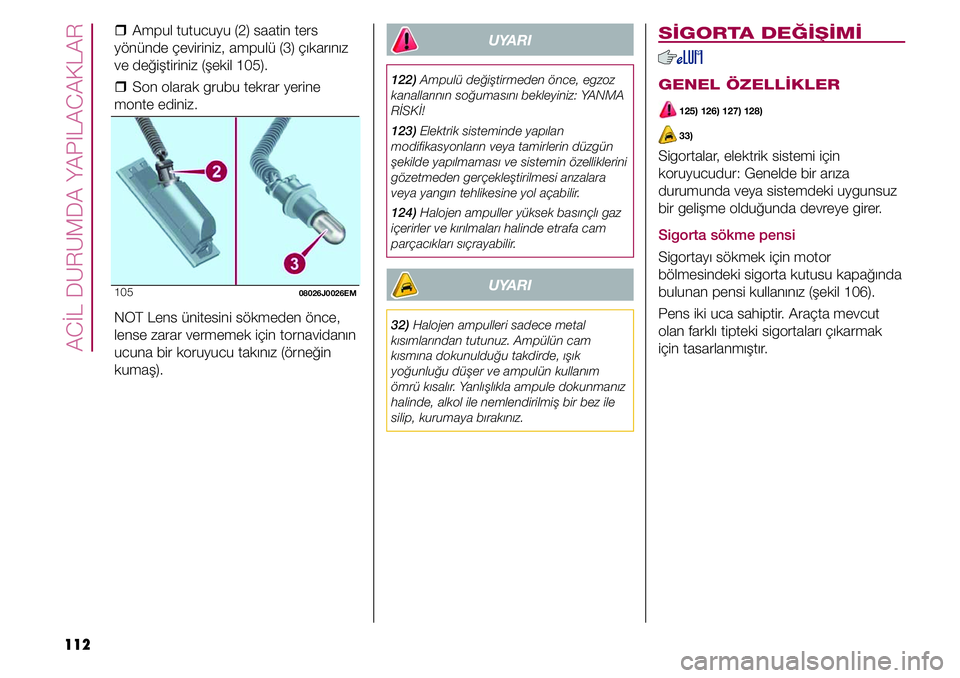

112 ˆAmpul tutucuyu (2) saatin ters
yönünde çeviriniz, ampulü (3) çıkarınız
ve değiştiriniz (şekil 105).
ˆSon olarak grubu tekrar yerine
monte ediniz.
105 08026J0026EM
NOT Lens ünitesini sökmeden önce,
lense zarar vermemek için tornavidanın
ucuna bir koruyucu takınız (örneğin
kumaş).
SİGORTA DEĞİŞİMİ
GENEL ÖZELLİKLER
125) 126) 127) 128)
33)
Sigortalar, elektrik sistemi için
koruyucudur: Genelde bir arıza
durumunda veya sistemdeki uygunsuz
bir gelişme olduğunda devreye girer.
Sigorta sökme pensi
Sigortayı sökmek için motor
bölmesindeki sigorta kutusu kapağında
bulunan pensi kullanınız (şekil 106).
Pens iki uca sahiptir. Araçta mevcut
olan farklı tipteki sigortaları çıkarmak
için tasarlanmıştır.
UYARI
122) Ampulü değiştirmeden önce, egzoz
kanallarının soğumasını bekleyiniz: YANMA
RİSKİ!
123) Elektrik sisteminde yapılan
modifikasyonların veya tamirlerin düzgün
şekilde yapılmaması ve sistemin özelliklerini
gözetmeden gerçekleştirilmesi arızalara
veya yangın tehlikesine yol açabilir.
124) Halojen ampuller yüksek basınçlı gaz
içerirler ve kırılmaları halinde etrafa cam
parçacıkları sıçrayabilir.
UYARI
32) Halojen ampulleri sadece metal
kısımlarından tutunuz. Ampülün cam
kısmına dokunulduğu takdirde, ışık
yoğunluğu düşer ve ampulün kullanım
ömrü kısalır. Yanlışlıkla ampule dokunmanız
halinde, alkol ile nemlendirilmiş bir bez ile
silip, kurumaya bırakınız.

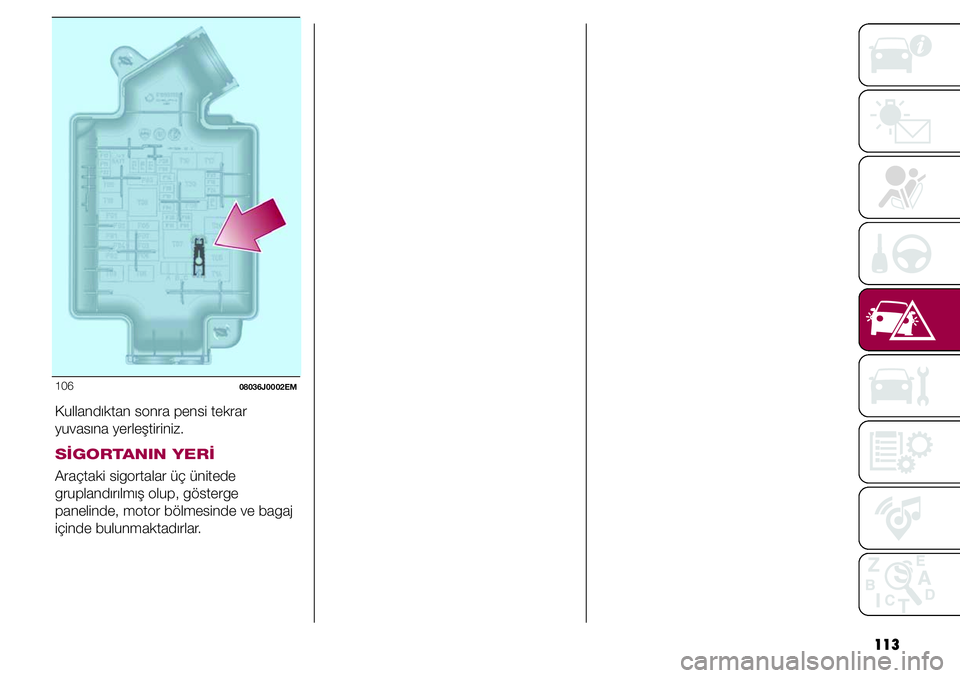

113
106 08036J0002EM
Kullandıktan sonra pensi tekrar
yuvasına yerleştiriniz.
SİGORTANIN YERİ
Araçtaki sigortalar üç ünitede
gruplandırılmış olup, gösterge
panelinde, motor bölmesinde ve bagaj
içinde bulunmaktadırlar.

ACİL DURUMDA YAPILACAKLAR
114 ˆBütün vida başı yuvasını doldurunca
kapanma belirtilir.
ÖN PANEL SİGORTA
KUTUSU
Ünite direksiyon milinin sol tarafına
yerleştirilmiştir (şekil 110). Sigortalara
erişebilmek için şekil 109’da gösterilen
kademeli şekilde sabitlenmiş olan
kapağı kendinize doğru çekerek
çıkartınız.
109 06106J0005EM
sıkmayınız).
ˆCıvatayı yavaşça çıkarınız.
ˆAçılma yuvasından çıkan tüm cıvata
başları ile gösterilir.
ˆKapağı (2) düzgün bir şekilde yukarı
doğru kaydırarak kaldırınız.
108 08036J0006EM
İlgili her bir sigortaya bağlı elektrikli
elemanların numaraları kapağın
arkasındadır.
Sigorta değiştirildiğinde aşağıdaki gibi
hareket ediniz:
ˆKasanın yan kılavuzlarına 2 kapağını
dikkatlice takınız.
ˆÜstten aşağı doğru komple
kaydırınız.
ˆTornavidayı kullanarak 1 vidasını tam
olarak sıkınız.
ˆKarşı direnç oluşana kadar aynı
zamanda vidayı yavaşça saat yönünde
çeviriniz (aşırı sıkmayınız).
ˆVidayı yavaşça serbest bırakınız.

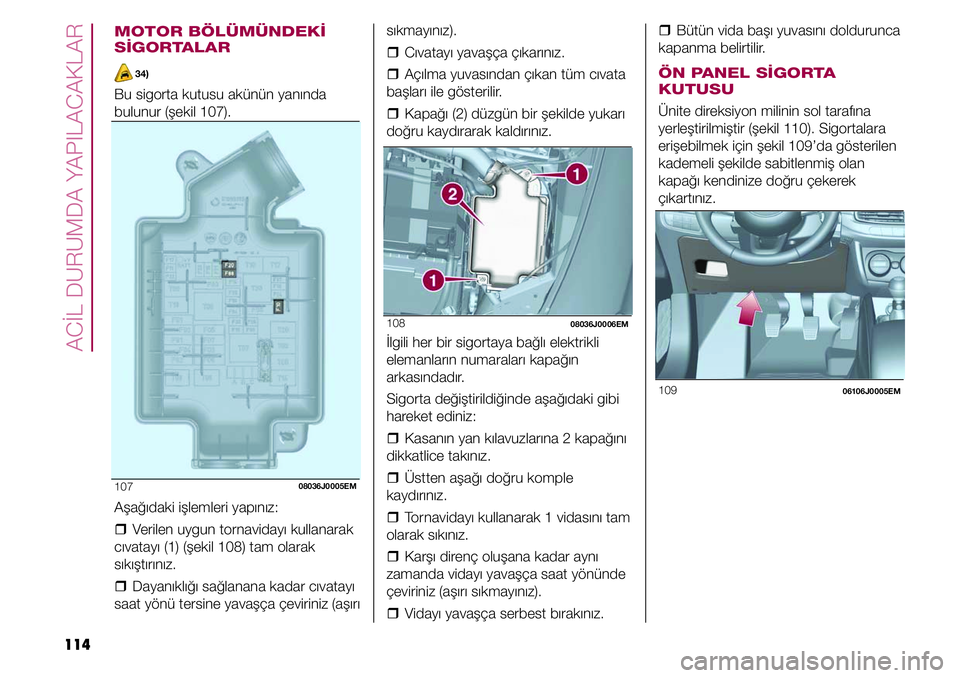

MOTOR BÖLÜMÜNDEKİ
SİGORTALAR
34)
Bu sigorta kutusu akünün yanında
bulunur (şekil 107).
107
08036J0005EM
Aşağıdaki işlemleri yapınız:
ˆVerilen uygun tornavidayı kullanarak
cıvatayı (1) (şekil 108) tam olarak
sıkıştırınız.
ˆDayanıklığı sağlanana kadar cıvatayı
saat yönü tersine yavaşça çeviriniz (aşırı

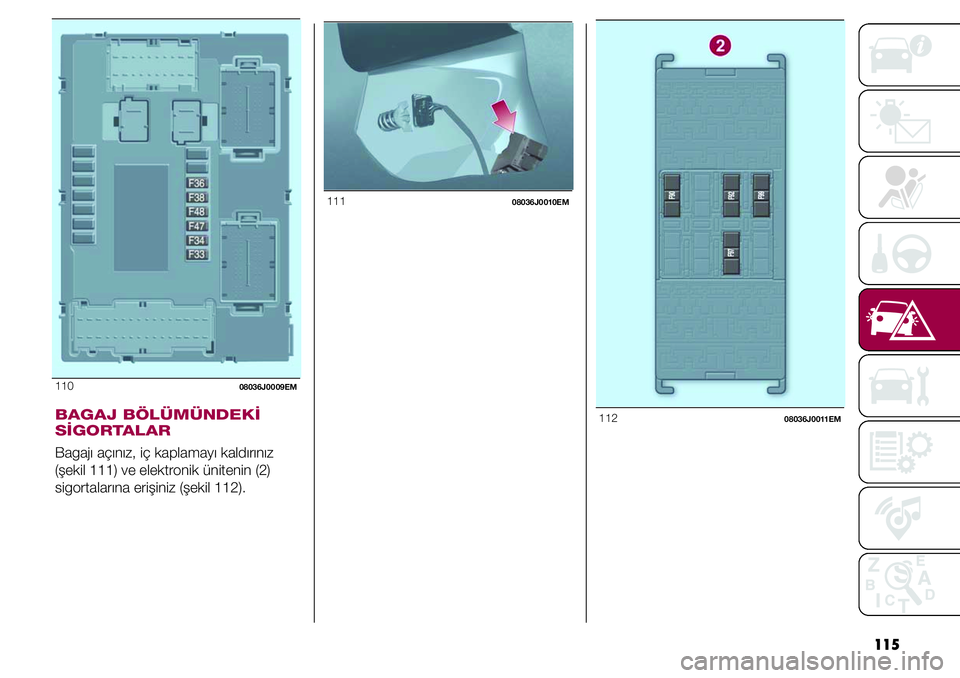

115
112 08036J0011EM
111 08036J0010EM
110 08036J0009EM
BAGAJ BÖLÜMÜNDEKİ
SİGORTALAR
Bagajı açınız, iç kaplamayı kaldırınız
(şekil 111) ve elektronik ünitenin (2)
sigortalarına erişiniz (şekil 112).

ACİL DURUMDA YAPILACAKLAR

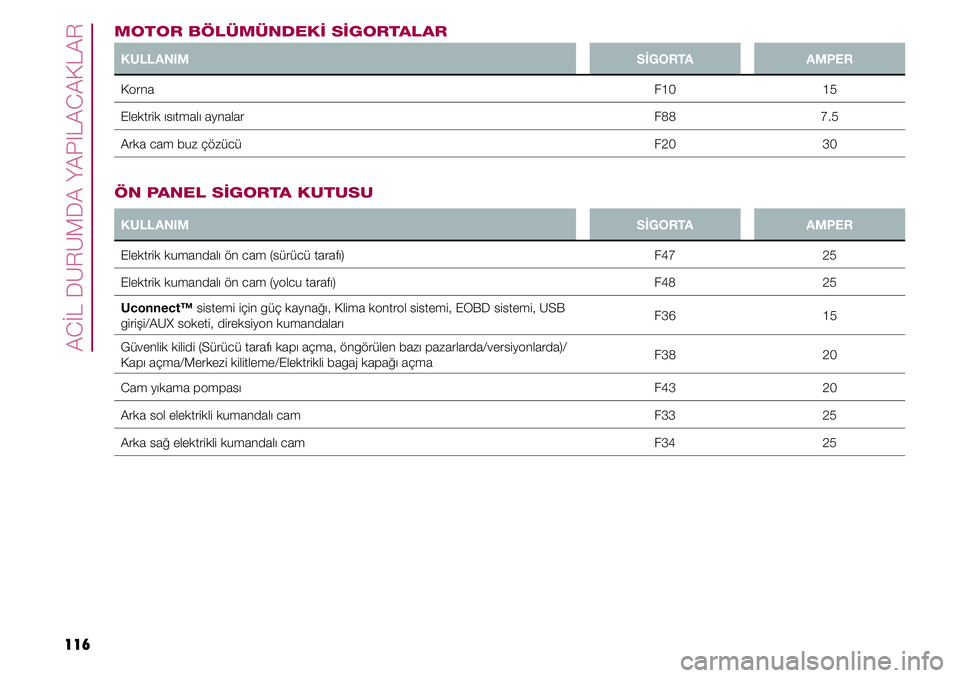

116
MOTOR BÖLÜMÜNDEKİ SİGORTALAR
KULLANIMSİGORTA AMPER
KornaF10 15
Elektrik ısıtmalı aynalar F88 7.5
Arka cam buz çözücü F20 30
ÖN PANEL SİGORTA KUTUSU
KULLANIMSİGORTA AMPER
Elektrik kumandalı ön cam (sürücü tarafı) F47 25
Elektrik kumandalı ön cam (yolcu tarafı) F48 25
Uconnect™ sistemi için güç kaynağı, Klima kontrol sistemi, EOBD sistemi, USB
girişi/AUX soketi, direksiyon kumandalarıF36 15
Güvenlik kilidi (Sürücü tarafı kapı açma, öngörülen bazı pazarlarda/versiyonlarda)/
Kapı açma/Merkezi kilitleme/Elektrikli bagaj kapağı açmaF38 20
Cam yıkama pompasıF43 20
Arka sol elektrikli kumandalı cam F33 25
Arka sağ elektrikli kumandalı cam F34 25

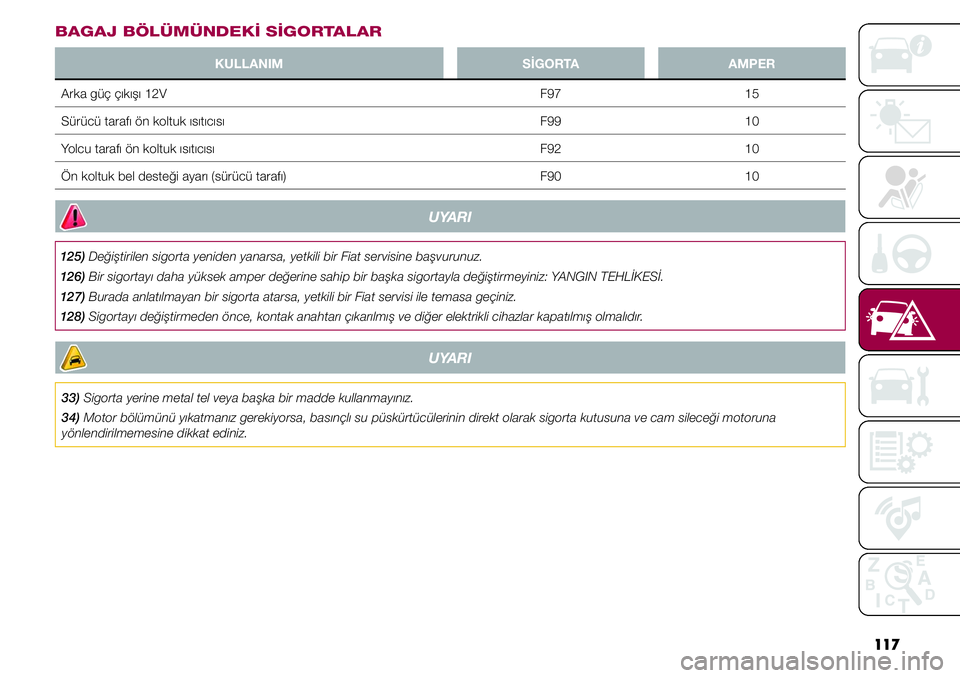

117
BAGAJ BÖLÜMÜNDEKİ SİGORTALAR
KULLANIM SİGORTA AMPER
Arka güç çıkışı 12V F97 15
Sürücü tarafı ön koltuk ısıtıcısı F99 10
Yolcu tarafı ön koltuk ısıtıcısı F92 10
Ön koltuk bel desteği ayarı (sürücü tarafı) F90 10
UYARI
125) Değiştirilen sigorta yeniden yanarsa, yetkili bir Fiat servisine başvurunuz.
126) Bir sigortayı daha yüksek amper değerine sahip bir başka sigortayla değiştirmeyiniz: YANGIN TEHLİKESİ.
127) Burada anlatılmayan bir sigorta atarsa, yetkili bir Fiat servisi ile temasa geçiniz.
128) Sigortayı değiştirmeden önce, kontak anahtarı çıkarılmış ve diğer elektrikli cihazlar kapatılmış olmalıdır.
UYARI
33) Sigorta yerine metal tel veya başka bir madde kullanmayınız.
34) Motor bölümünü yıkatmanız gerekiyorsa, basınçlı su püskürtücülerinin direkt olarak sigorta kutusuna ve cam sileceği motoruna
yönlendirilmemesine dikkat ediniz.

ACİL DURUMDA YAPILACAKLAR

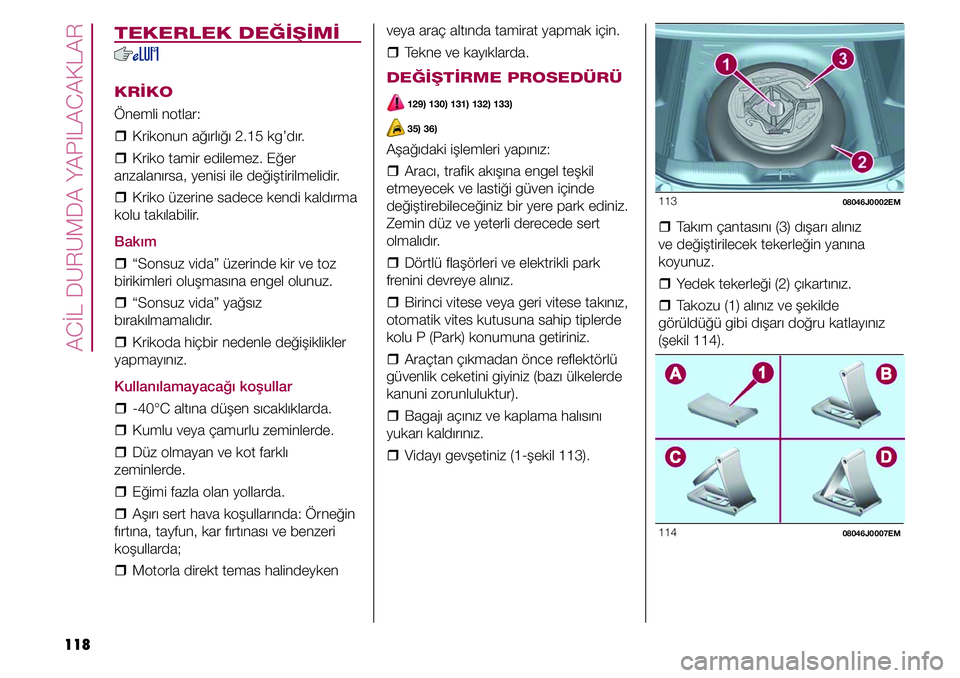

118
113 08046J0002EM
ˆTakım çantasını (3) dışarı alınız
ve değiştirilecek tekerleğin yanına
koyunuz.
ˆYedek tekerleği (2) çıkartınız.
ˆTakozu (1) alınız ve şekilde
görüldüğü gibi dışarı doğru katlayınız
(şekil 114).
114 08046J0007EM
veya araç altında tamirat yapmak için.
ˆTekne ve kayıklarda.
DEĞİŞTİRME PROSEDÜRÜ
129) 130) 131) 132) 133)
35) 36)
Aşağıdaki işlemleri yapınız:
ˆAracı, trafik akışına engel teşkil
etmeyecek ve lastiği güven içinde
değiştirebileceğiniz bir yere park ediniz.
Zemin düz ve yeterli derecede sert
olmalıdır.
ˆDörtlü flaşörleri ve elektrikli park
frenini devreye alınız.
ˆBirinci vitese veya geri vitese takınız,
otomatik vites kutusuna sahip tiplerde
kolu P (Park) konumuna getiriniz.
ˆAraçtan çıkmadan önce reflektörlü
güvenlik ceketini giyiniz (bazı ülkelerde
kanuni zorunluluktur).
ˆBagajı açınız ve kaplama halısını
yukarı kaldırınız.
ˆVidayı gevşetiniz (1-şekil 113).
TEKERLEK DEĞİŞİMİ
KRİKO
Önemli notlar:
ˆKrikonun ağırlığı 2.15 kg’dır.
ˆKriko tamir edilemez. Eğer
arızalanırsa, yenisi ile değiştirilmelidir.
ˆKriko üzerine sadece kendi kaldırma
kolu takılabilir.
Bakım
ˆ“Sonsuz vida” üzerinde kir ve toz
birikimleri oluşmasına engel olunuz.
ˆ“Sonsuz vida” yağsız
bırakılmamalıdır.
ˆKrikoda hiçbir nedenle değişiklikler
yapmayınız.
Kullanılamayacağı koşullar
ˆ-40°C altına düşen sıcaklıklarda.
ˆKumlu veya çamurlu zeminlerde.
ˆDüz olmayan ve kot farklı
zeminlerde.
ˆEğimi fazla olan yollarda.
ˆAşırı sert hava koşullarında: Örneğin
fırtına, tayfun, kar fırtınası ve benzeri
koşullarda;
ˆMotorla direkt temas halindeyken
