Hmotnosti (kg) 1.3 Multijet 95k1.6 Multijet 120 k / 1.6 Multijet 115 k(*****)
Pohotovostní hmotnost (se všemi
provozními kapalinami, palivovou nádrží
plnou na 90 % a bez příplatkové výbavy)1260 / 1205(*****)1310 / 1270(*****)
Užitečná hmotnost včetně řidiče(**)500 500
Nejvyšší povolená hmotnost
(***)
– přední náprava 1050 1050
– zadní náprava 900 900
– celkem
1760 / 1705
(*****)1810 / 1770(*****)
Celková hmotnost přípojného vozidla
– brzděné přípojné vozidlo 1200 1200
– nebrzděné přívěsné vozidlo 500 500
Max. zatížení na kouli tažného zařízení
(s brzděným přívěsem)60 60
Maximální hmotnost na střeše
(****)45 45
(*****) Verze pro určité země (**) Jestliže je vozidlo vybaveno speciálními doplňky, má vyšší pohotovostní hmotnost. Tím se při dodržení nejvyššího povoleného zatížení sníží užitečná hmotnost
vozidla.
(***) Nejvyšší povolené zatížení. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru a/nebo na ložné plošině tak, aby dodržel nejvyšší
povolená zatížení.
(****) V uvedené hodnotě je zahrnuty i univerzální střešní tyče.
189

NÁPLNĚ
1.4 16V 95 k 1.6 E.TorQ(°)Předepsaná paliva a originální maziva
Palivová nádrž (v litrech): 45 45
Bezolovnatý benzín 95 RON nebo více (Norma EN228)(*)včetně rezervy (litry) 7 7
Chladicí soustava motoru (l) 4,6 5,4Směs destilované vody a kapaliny PARAFLU
UPv poměru
50 %
(**)
Olejová vana motoru (litry): 2,8 4,4
SELENIA K P.E. (verze 1.4 16V 95 k) / SELENIA DIGITEK
P.E. (verze 1.6 E.TorQ)
Olejová vana a filtr (litry): 2,95 4,7
Převodová skříň/diferenciál (litry) 1,76 6,2TUTELA TRANSMISSION GEARFORCE (verze 1.4 16V
95 k) / TUTELA TRANSMISSION GI/VI (verze 1.6 E.TorQ)
Okruh hydraulických brzd (kg) 0,74 0,74 TUTELA TOP 4/S
Nádržka kapaliny do ostřikovačů
(litry)3 3 Směs vody a kapaliny PETRONAS DURANCE SC35
(°) U příslušné verze vozidla
(*) Doporučuje do vozidla tankovat jen benzín s nízkým obsahem síry (max. 50 ppm)
(**) Při používání vozidla v obzvlášť náročných klimatických podmínkách doporučujeme směs 60% PARAFLU
UPa 40% demineralizované vody.
190
TECHNICKÁ DATA

1.4 T-jet 120 k LPG(°)Předepsaná paliva a originální maziva
Palivová nádrž (v litrech):
50/42(**)Bezolovnatý benzín nejméně 95 RON (Norma
EN 228)(*)/ LPG (Norma EN 589)(***)včetně rezervy (litry)
7/8(**)
Chladicí soustava motoru (l) 5,2Směs destilované vody a kapaliny PARAFLUUPv poměru 50 %(****)
Olejová vana motoru (litry): 2,8
SELENIA MULTIPOWER GAS 5W-40
Olejová vana a filtr (litry) 3,4
Převodová skříň/diferenciál (litry) 1,8 TUTELA TRANSMISSION GEARFORCE
Okruh hydraulických brzd (kg) 0,74 TUTELA TOP 4/S
Nádržka kapaliny do ostřikovačů (litry) 3Směs vody a kapaliny PETRONAS
DURANCE SC35
(°) U příslušné verze vozidla
(**) Nádrž LPG (*) Doporučuje do vozidla tankovat jen benzín s nízkým obsahem síry (max. 50 ppm)
(***)Nejvyšší výkon motoru a vozidla lze garantovat jen s bezolovnatým benzínem s oktanovým číslem 95 R.O.N. nebo vyšším.
(****)Při používání vozidla v obzvlášť náročných klimatických podmínkách doporučujeme směs 60% PARAFLU
UPa 40% demineralizované vody.
191

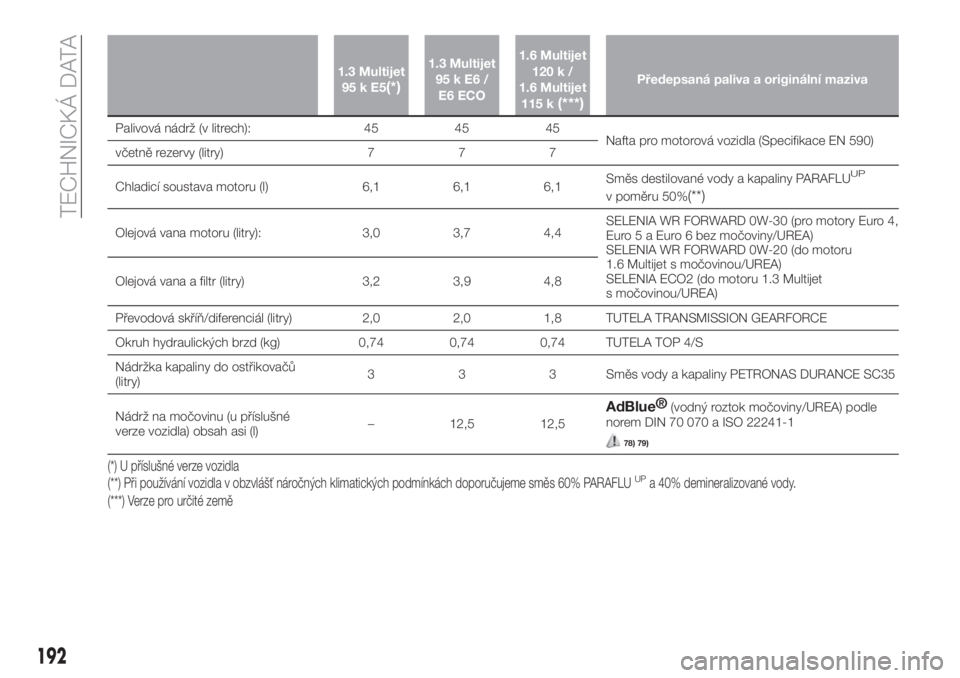

1.3 Multijet
95kE5(*)
1.3 Multijet
95kE6/
E6 ECO1.6 Multijet
120 k /
1.6 Multijet
115 k
(***)
Předepsaná paliva a originální maziva
Palivová nádrž (v litrech): 45 45 45
Nafta pro motorová vozidla (Specifikace EN 590)
včetně rezervy (litry) 7 7 7
Chladicí soustava motoru (l) 6,1 6,1 6,1Směs destilované vody a kapaliny PARAFLU
UP
v poměru 50%(**)
Olejová vana motoru (litry): 3,0 3,7 4,4SELENIA WR FORWARD 0W-30 (pro motory Euro 4,
Euro 5 a Euro 6 bez močoviny/UREA)
SELENIA WR FORWARD 0W-20 (do motoru
1.6 Multijet s močovinou/UREA)
SELENIA ECO2 (do motoru 1.3 Multijet
s močovinou/UREA) Olejová vana a filtr (litry) 3,2 3,9 4,8
Převodová skříň/diferenciál (litry) 2,0 2,0 1,8 TUTELA TRANSMISSION GEARFORCE
Okruh hydraulických brzd (kg) 0,74 0,74 0,74 TUTELA TOP 4/S
Nádržka kapaliny do ostřikovačů
(litry)3 3 3 Směs vody a kapaliny PETRONAS DURANCE SC35
Nádrž na močovinu (u příslušné
verze vozidla) obsah asi (l)– 12,5 12,5
AdBlue®(vodný roztok močoviny/UREA) podle
norem DIN 70 070 a ISO 22241-1
78) 79)
(*) U příslušné verze vozidla
(***) Verze pro určité země (**) Při používání vozidla v obzvlášť náročných klimatických podmínkách doporučujeme směs 60% PARAFLUUPa 40% demineralizované vody.
192
TECHNICKÁ DATA

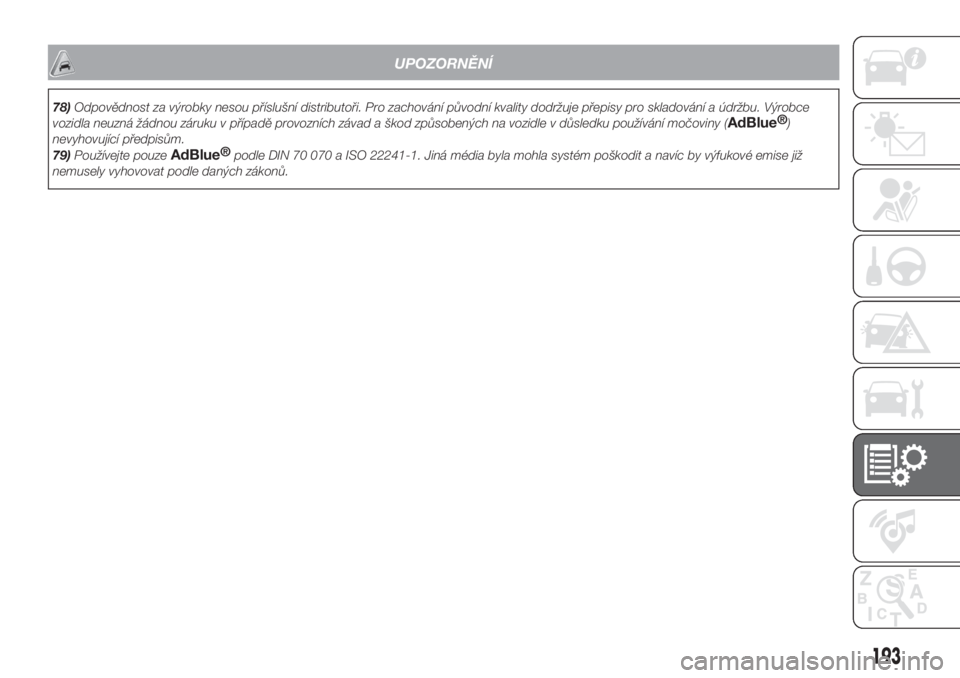

UPOZORNĚNÍ
78)Odpovědnost za výrobky nesou příslušní distributoři. Pro zachování původní kvality dodržuje přepisy pro skladování a údržbu. Výrobce
vozidla neuzná žádnou záruku v případě provozních závad a škod způsobených na vozidle v důsledku používání močoviny (AdBlue®
)
nevyhovující předpisům.
79)Používejte pouze
AdBlue®
podle DIN 70 070 a ISO 22241-1. Jiná média byla mohla systém poškodit a navíc by výfukové emise již
nemusely vyhovovat podle daných zákonů.
193

KAPALINY A MAZIVA
80)
Vozidlo je naplněno motorovým olejem, pečlivě vyvinutým a odzkoušeným speciálně pro splnění požadavků stanoveným
Plánem údržby. Trvalým používáním přepsaných maziv jsou zaručeny charakteristiky spotřeby paliva a emise. Kvalita maziva je
určující pro fungování a životnost motoru.
Pokud nejsou dostupná maziva odpovídající dané specifikaci, pro doplnění použijte produkty s uvedenými charakteristikami, ale
v takovém případě nejsou zaručeny optimální výkony motoru.
CHARAKTERISTIKY PRODUKTŮ
Použití Vlastnosti SpecifikaceOriginální kapaliny
a mazivaInterval výměny
Mazivo pro benzínové
motory (verze
1.6 E.TorQ
(°))
SAE 0W-30
ACEA C2 / API SN9.55535-GS1SELENIA DIGITEK P.E.
Contractual Technical
Reference N° F020.B12V souladu s plánem
údržby
Mazivo pro benzínové
motory (verze 1.4 16V
95 k)SAE 5W-40
ACEA C3 / API SN9.55535-S2SELENIA K P.E.
Contractual Technical
Reference N°F603.C07V souladu s plánem
údržby
Maziva pro motory na
benzín/LPG
(*)SAE 5W-40
ACEA C3 / API SN9.55535-T2SELENIA
MULTIPOWER GAS
5W-40
Contractual Technical
Reference N° F922.E09V souladu s plánem
údržby
Mazivo pro dieselové
motory 4, Euro 5 a Euro
6 bez močoviny (UREA)SAE 0W-30
ACEA C29.55535-DS1 nebo
MS.90047SELENIA WR
FORWARD
Contractual Technical
Reference N° F842.F13V souladu s plánem
údržby
Mazivo pro dieselové
motory s 1.6 Multijet
s MOČOVINOU (UREA)SAE 0W-20
ACEA C29.55535-DSXSELENIA WR
FORWARD
Contractual Technical
Reference N° F013.K15V souladu s plánem
údržby
(°) Je-li ve výbavě
(*) U příslušné verze vozidla
194
TECHNICKÁ DATA

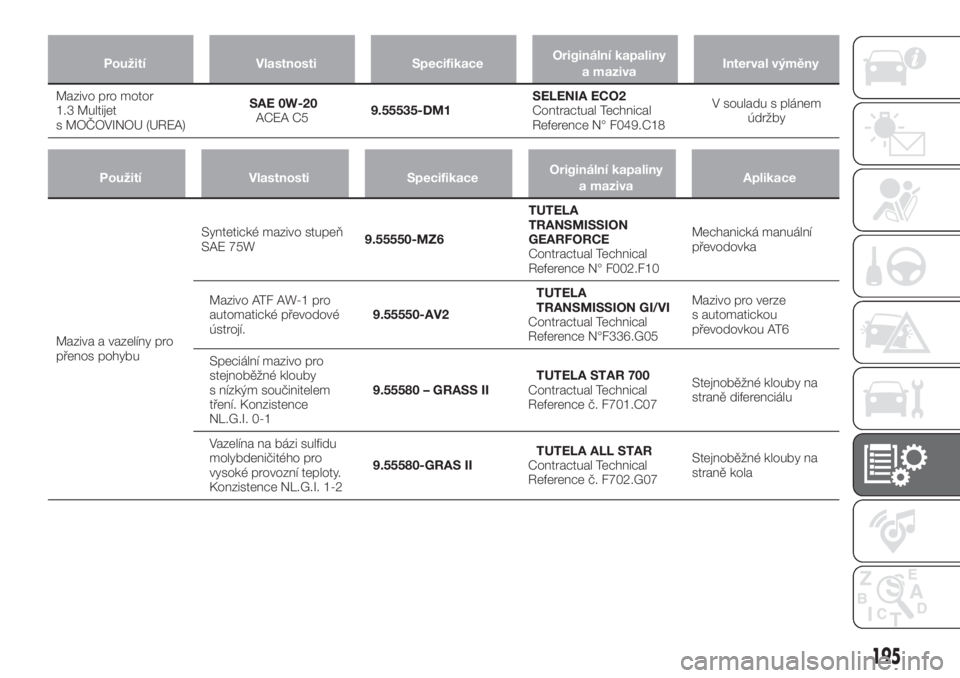

Použití Vlastnosti SpecifikaceOriginální kapaliny
a mazivaInterval výměny
Mazivo pro motor
1.3 Multijet
s MOČOVINOU (UREA)SAE 0W-20
ACEA C59.55535-DM1SELENIA ECO2
Contractual Technical
Reference N° F049.C18V souladu s plánem
údržby
Použití Vlastnosti SpecifikaceOriginální kapaliny
a mazivaAplikace
Maziva a vazelíny pro
přenos pohybuSyntetické mazivo stupeň
SAE 75W9.55550-MZ6TUTELA
TRANSMISSION
GEARFORCE
Contractual Technical
Reference N° F002.F10Mechanická manuální
převodovka
Mazivo ATF AW-1 pro
automatické převodové
ústrojí.9.55550-AV2TUTELA
TRANSMISSION GI/VI
Contractual Technical
Reference N°F336.G05Mazivo pro verze
s automatickou
převodovkou AT6
Speciální mazivo pro
stejnoběžné klouby
s nízkým součinitelem
tření. Konzistence
NL.G.I. 0-19.55580 – GRASS IITUTELA STAR 700
Contractual Technical
Reference č. F701.C07Stejnoběžné klouby na
straně diferenciálu
Vazelína na bázi sulfidu
molybdeničitého pro
vysoké provozní teploty.
Konzistence NL.G.I. 1-29.55580-GRAS IITUTELA ALL STAR
Contractual Technical
Reference č. F702.G07Stejnoběžné klouby na
straně kola
195

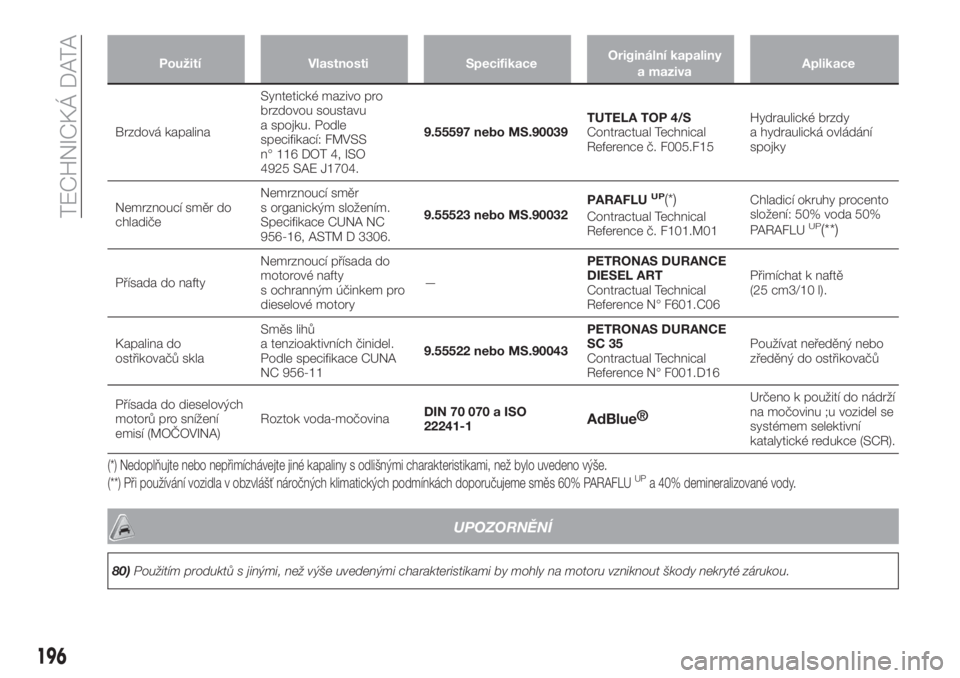

Použití Vlastnosti SpecifikaceOriginální kapaliny
a mazivaAplikace
Brzdová kapalinaSyntetické mazivo pro
brzdovou soustavu
a spojku. Podle
specifikací: FMVSS
n° 116 DOT 4, ISO
4925 SAE J1704.9.55597 nebo MS.90039TUTELA TOP 4/S
Contractual Technical
Reference č. F005.F15Hydraulické brzdy
a hydraulická ovládání
spojky
Nemrznoucí směr do
chladičeNemrznoucí směr
s organickým složením.
Specifikace CUNA NC
956-16, ASTM D 3306.9.55523 nebo MS.90032PARAFLU
UP(*)
Contractual Technical
Reference č. F101.M01Chladicí okruhy procento
složení: 50% voda 50%
PARAFLUUP(**)
Přísada do naftyNemrznoucí přísada do
motorové nafty
s ochranným účinkem pro
dieselové motory—PETRONAS DURANCE
DIESEL ART
Contractual Technical
Reference N° F601.C06Přimíchat k naftě
(25 cm3/10 l).
Kapalina do
ostřikovačů sklaSměs lihů
a tenzioaktivních činidel.
Podle specifikace CUNA
NC 956-119.55522 nebo MS.90043PETRONAS DURANCE
SC 35
Contractual Technical
Reference N° F001.D16Používat neředěný nebo
zředěný do ostřikovačů
Přísada do dieselových
motorů pro snížení
emisí (MOČOVINA)Roztok voda-močovinaDIN 70 070 a ISO
22241-1
AdBlue®
Určeno k použití do nádrží
na močovinu ;u vozidel se
systémem selektivní
katalytické redukce (SCR).
(*) Nedoplňujte nebo nepřimíchávejte jiné kapaliny s odlišnými charakteristikami, než bylo uvedeno výše.
(**) Při používání vozidla v obzvlášť náročných klimatických podmínkách doporučujeme směs 60% PARAFLUUPa 40% demineralizované vody.
UPOZORNĚNÍ
80)Použitím produktů s jinými, než výše uvedenými charakteristikami by mohly na motoru vzniknout škody nekryté zárukou.
196
TECHNICKÁ DATA

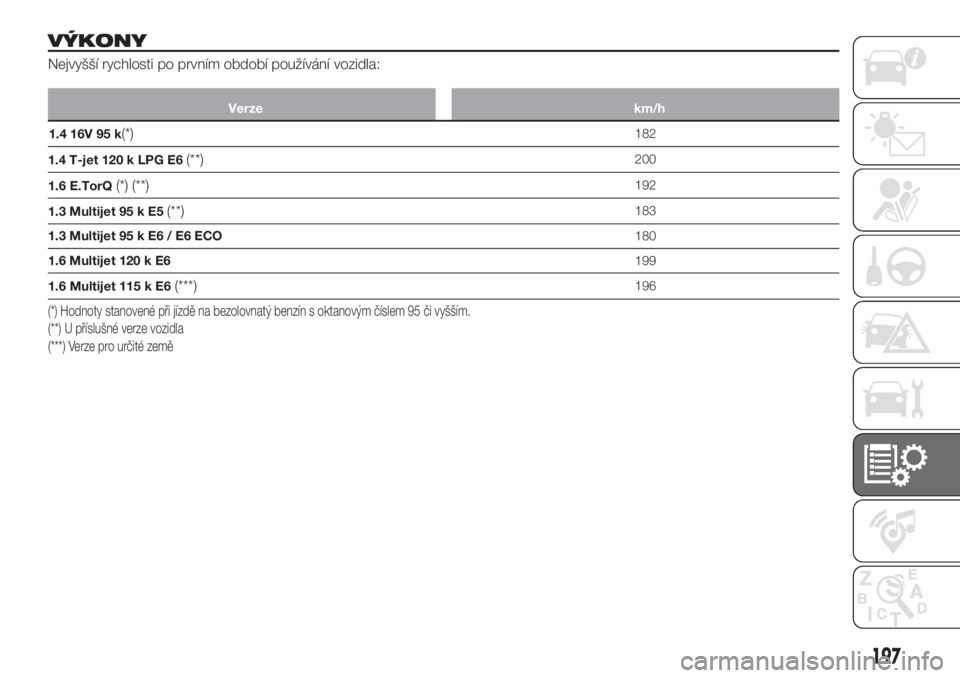

VÝKONY
Nejvyšší rychlosti po prvním období používání vozidla:
Verze km/h
1.4 16V 95 k(*)182
1.4 T-jet 120 k LPG E6
(**)200
1.6 E.TorQ
(*) (**)192
1.3 Multijet 95 k E5
(**)183
1.3 Multijet 95 k E6 / E6 ECO180
1.6 Multijet 120 k E6199
1.6 Multijet 115 k E6
(***)196
(*) Hodnoty stanovené při jízdě na bezolovnatý benzín s oktanovým číslem 95 či vyšším.
(**) U příslušné verze vozidla
(***) Verze pro určité země
197

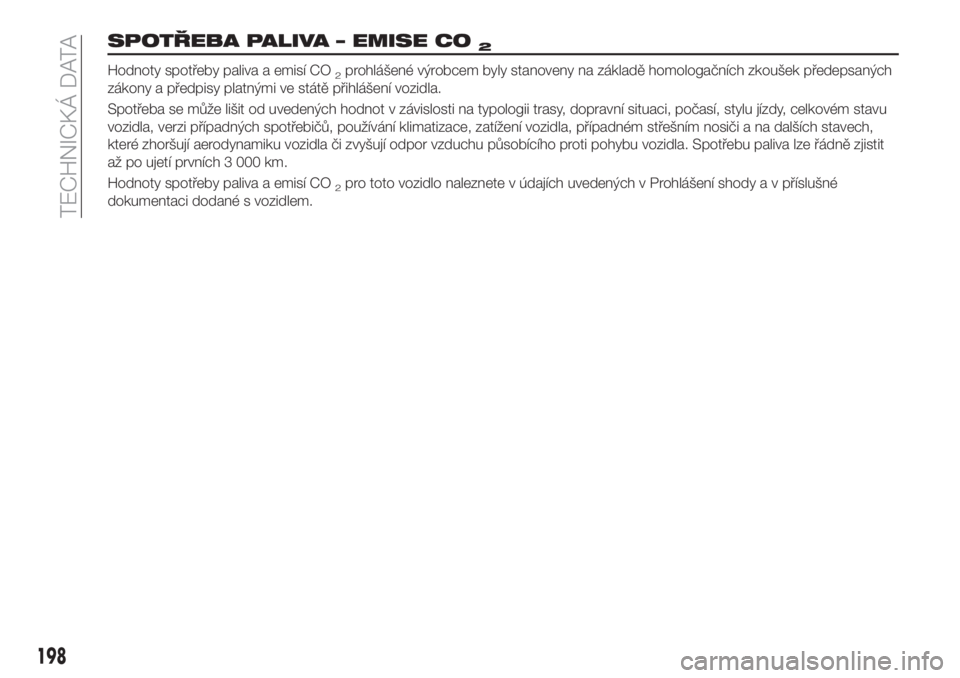

SPOTŘEBA PALIVA – EMISE CO2
Hodnoty spotřeby paliva a emisí CO2prohlášené výrobcem byly stanoveny na základě homologačních zkoušek předepsaných
zákony a předpisy platnými ve státě přihlášení vozidla.
Spotřeba se může lišit od uvedených hodnot v závislosti na typologii trasy, dopravní situaci, počasí, stylu jízdy, celkovém stavu
vozidla, verzi případných spotřebičů, používání klimatizace, zatížení vozidla, případném střešním nosiči a na dalších stavech,
které zhoršují aerodynamiku vozidla či zvyšují odpor vzduchu působícího proti pohybu vozidla. Spotřebu paliva lze řádně zjistit
až po ujetí prvních 3 000 km.
Hodnoty spotřeby paliva a emisí CO
2pro toto vozidlo naleznete v údajích uvedených v Prohlášení shody a v příslušné
dokumentaci dodané s vozidlem.
