Amikor a rendszer kiadja a hangjelzést,
aUconnect™rendszer (ha van) hangja
automatikusan lehalkul.
Érzékelési távolságok
Ha az érzékelők egynél több akadályt
észlelnek, a hangjelzés a legközelebbi
tárgy távolságáról tájékoztat.
Jelzések a kijelzőn
A Park Assist rendszerre vonatkozó
jelzések csak akkor jelennek meg, ha
előzőleg kijelöltük aUconnect™ 5"
vagy7" HDrendszer (ha van)
"Beállítások" menüjében a "Vizuális &
hangjelzés" menüpontot (további
információkért lásd a vonatkozó
fejezetben leírtakat).
A rendszer az észlelt akadályt a tárgytól
való távolság és annak a gépkocsihoz
viszonyított helyzetétől függően a
lehetséges területek egyikén egy ív
megjelenítésével jelzi. Ha az észlelt
akadály a hátsó középső területen
található, a kijelzőn az akadály
közeledésével először megjelenik egy
fix, majd egy villogó ív, amihez egy
hangjelzés kapcsolódik.
ÜZEMZAVAROK JELZÉSE
A parkolás-érzékelők esetleges
meghibásodását a hátramenet
kapcsolásakor a műszercsoport
szimbólumának felgyulladása és a
kijelzőn az erre vonatkozó üzenetmegjelenése jelzi (lásd az „Ismerkedés a
műszercsoporttal” című fejezet
„Figyelmeztető lámpák és üzenetek”
című részét).
MŰKÖDÉS UTÁNFUTÓ
VONTATÁSAKOR
A parkolás-érzékelők automatikusan
kikapcsolnak, amikor az utánfutó
elektromos csatlakozóját a vonóhorog
csatlakozóaljzatába illesztjük.
A parkolás-érzékelők automatikusan
bekapcsolnak, amikor lekötjük az
utánfutó elektromos csatlakozását.
ÁLTALÁNOS
FIGYELMEZTETÉSEK
A gépkocsival való parkoláskor
fordítsunk különös figyelmet az olyan
akadályokra, amelyek az érzékelők
felett vagy alatt helyezkednek el.
Bizonyos körülmények között
előfordulhat, hogy egyes tárgyak olyan
közel vannak a gépkocsihoz, hogy az
érzékelők nem érzékelik azokat, így a
gépkocsi vagy a tárgyak sérülését
okozhatjuk.
Egyes körülmények befolyásolhatják a
parkolást segítő rendszer működését:
a parkolás-érzékelő érzékenysége
és az egész rendszer hatékonysága
csökkenhet, ha az érzékelők felületét
jég, hó, sár, festékréteg stb. borítja;
az érzékelő nem létező akadályt is
jelezhet ("visszhang zavarok") egyes
mechanikai visszaverődések
következtében, például: jármű mosása,
eső (erős szélben), jégeső;
ultrahangot is kibocsátó
hangforrások (pl. tehergépkocsi légfék,
légkalapács) közelében az érzékelő által
küldött jelek megváltozhatnak;
a parkolást segítő rendszer
hatékonyságát az érzékelők pozíciója is
befolyásolhatja, például a jármű futómű
beállításának megváltozása (a
lengéscsillapítók, a felfüggesztés
elhasználódása miatt) vagy a
gumiabroncsok cseréje, a jármű
túlterhelése, speciális, tuning beállítások
következtében olyan állapot jöhet létre,
ami miatt a jármű alacsonyabb
helyzetbe kerül;
az utánfutó nélküli vonóhorog
megzavarhatja a parkolás-érzékelők
megfelelő működését;
matricák jelenléte az érzékelőkön.
Ügyeljünk tehát arra, hogy ne
ragasszunk semmilyen matricát az
érzékelőkre.
139
Page 142 of 308
FIGYELMEZTETÉS
132)A parkolási és egyéb potenciálisan
veszélyes manőverek esetén a felelősség
mindig a gépkocsivezetőt terheli. Az ilyen
manőverek végrehajtása során mindig
győződjünk meg arról, hogy személyek
(főleg gyermekek) vagy állatok nincsenek a
megtenni kívánt útvonal mentén. A
parkolás-érzékelők a vezető számára
csupán hasznos segítségnek tekintendők,
ezért még kis sebesség mellett is, mindig a
legnagyobb körültekintéssel kell az ilyen
veszélyes manővereket végezni.
FIGYELMEZTETÉS
56)A parkolást segítő rendszer megfelelő
működése érdekében elengedhetetlen,
hogy az érzékelők mindig tiszták, sártól,
portól, hótól, jégtől mentesek legyenek. Az
érzékelők tisztításakor feltétlenül ügyeljünk
arra, hogy meg ne sértsük vagy karcoljuk
meg azokat; ennek érdekében tehát ne
használjunk száraz, kemény, durva
textildarabot. Az érzékelőket mindig tiszta,
esetleg autósamponos vízzel mossuk le.
Autómosóban a nagynyomású vízzel vagy
gőzzel való tisztításkor csak röviden mossuk
az érzékelőt, és a fúvókát legalább 10 cm
tvolságra tartsuk.
57)A lökhárítókon, az érzékelők közelében
végzendő esetleges javításokat kizárólag
Fiat márkaszervizben végeztessük el. A
lökhárítókon végzett szakszerűtlen
beavatkozások veszélyeztethetik a
parkolás-érzékelők megfelelő működését58)A lökhárítók újrafényezését vagy az
érzékelők körüli területeken történő
festékjavításokat csak Fiat márkaszervizben
végeztessük. A nem szakszerű fényezés
veszélyeztetheti a parkolás-érzékelők
megfelelő működését.

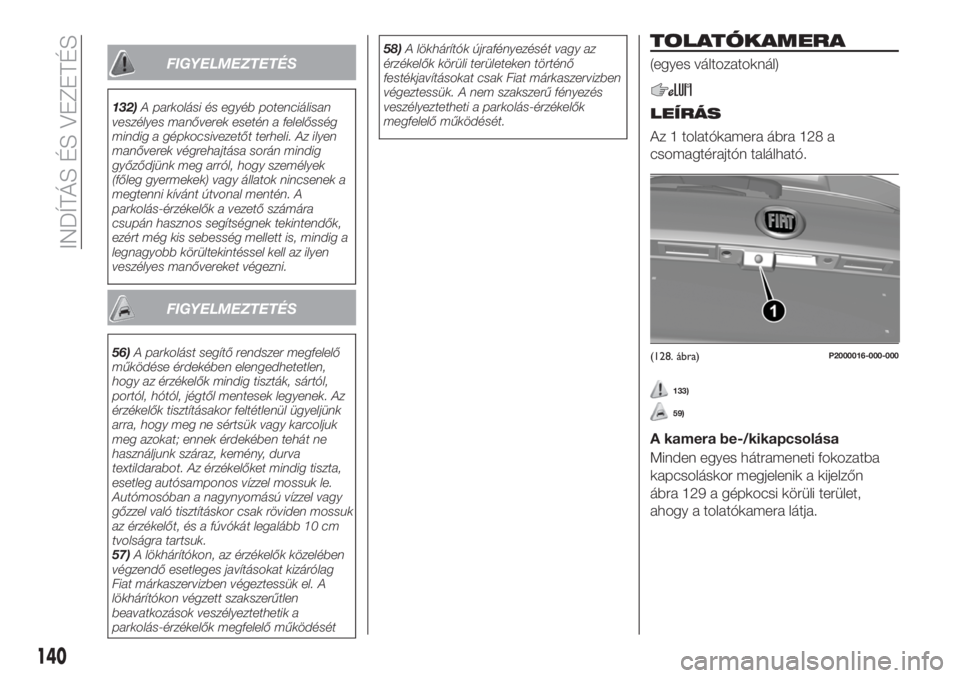

TOLATÓKAMERA
(egyes változatoknál)
LEÍRÁS
Az 1 tolatókamera ábra 128 a
csomagtérajtón található.
133)
59)
A kamera be-/kikapcsolása
Minden egyes hátrameneti fokozatba
kapcsoláskor megjelenik a kijelzőn
ábra 129 a gépkocsi körüli terület,
ahogy a tolatókamera látja.
(128. ábra)P2000016-000-000
140
INDÍTÁS ÉS VEZETÉS
Page 143 of 308

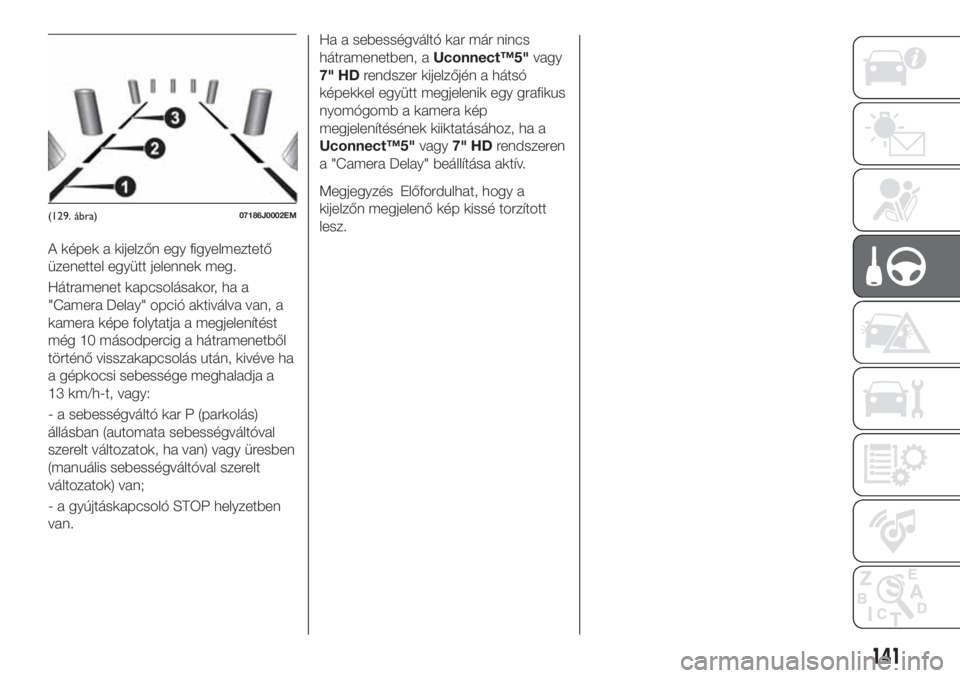

A képek a kijelzőn egy figyelmeztető
üzenettel együtt jelennek meg.
Hátramenet kapcsolásakor, ha a
"Camera Delay" opció aktiválva van, a
kamera képe folytatja a megjelenítést
még 10 másodpercig a hátramenetből
történő visszakapcsolás után, kivéve ha
a gépkocsi sebessége meghaladja a
13 km/h-t, vagy:
- a sebességváltó kar P (parkolás)
állásban (automata sebességváltóval
szerelt változatok, ha van) vagy üresben
(manuális sebességváltóval szerelt
változatok) van;
- a gyújtáskapcsoló STOP helyzetben
van.Ha a sebességváltó kar már nincs
hátramenetben, aUconnect™5"vagy
7" HDrendszer kijelzőjén a hátsó
képekkel együtt megjelenik egy grafikus
nyomógomb a kamera kép
megjelenítésének kiiktatásához, ha a
Uconnect™5"vagy7" HDrendszeren
a "Camera Delay" beállítása aktív.
Megjegyzés Előfordulhat, hogy a
kijelzőn megjelenő kép kissé torzított
lesz.
(129. ábra)07186J0002EM
141
Page 144 of 308

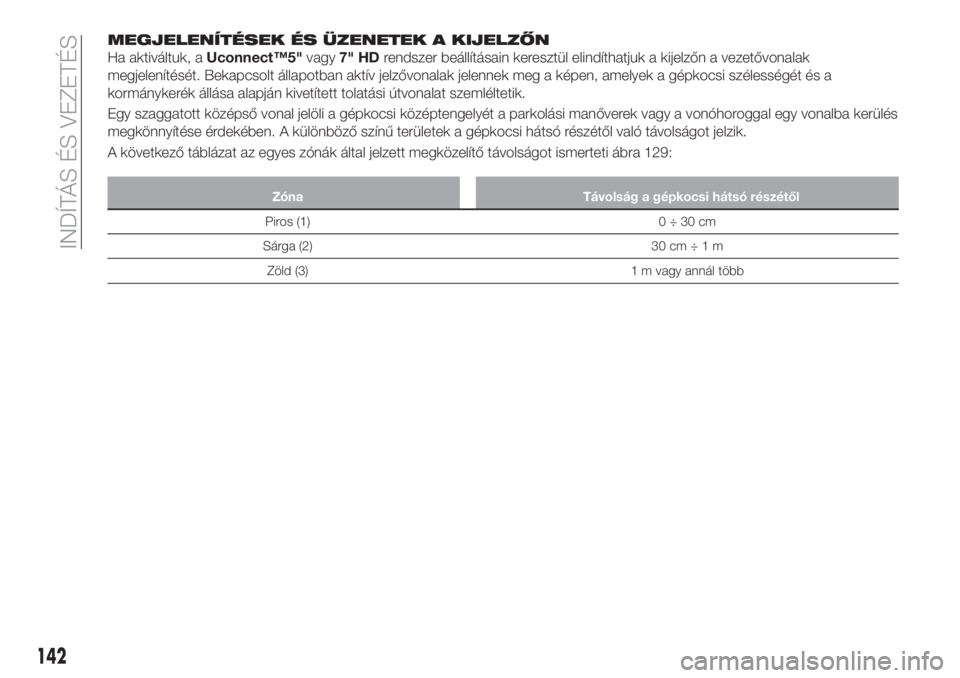

MEGJELENÍTÉSEK ÉS ÜZENETEK A KIJELZŐN
Ha aktiváltuk, aUconnect™5"vagy7" HDrendszer beállításain keresztül elindíthatjuk a kijelzőn a vezetővonalak
megjelenítését. Bekapcsolt állapotban aktív jelzővonalak jelennek meg a képen, amelyek a gépkocsi szélességét és a
kormánykerék állása alapján kivetített tolatási útvonalat szemléltetik.
Egy szaggatott középső vonal jelöli a gépkocsi középtengelyét a parkolási manőverek vagy a vonóhoroggal egy vonalba kerülés
megkönnyítése érdekében. A különböző színű területek a gépkocsi hátsó részétől való távolságot jelzik.
A következő táblázat az egyes zónák által jelzett megközelítő távolságot ismerteti ábra 129:
Zóna Távolság a gépkocsi hátsó részétől
Piros (1) 0 ÷ 30 cm
Sárga (2) 30 cm÷1m
Zöld (3) 1 m vagy annál több
142
INDÍTÁS ÉS VEZETÉS
Page 145 of 308

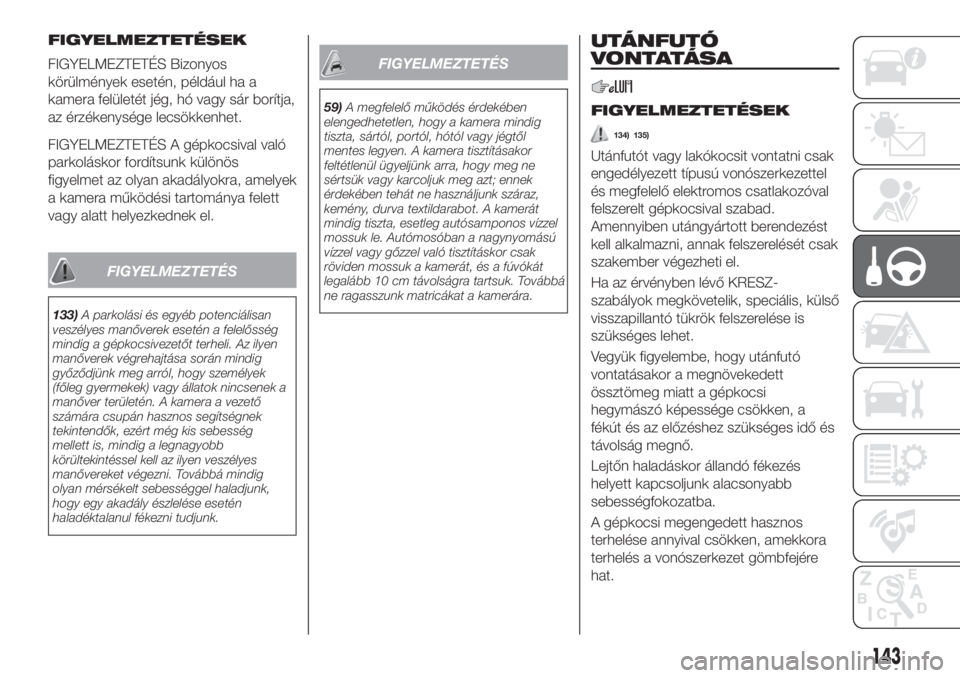

FIGYELMEZTETÉSEK
FIGYELMEZTETÉS Bizonyos
körülmények esetén, például ha a
kamera felületét jég, hó vagy sár borítja,
az érzékenysége lecsökkenhet.
FIGYELMEZTETÉS A gépkocsival való
parkoláskor fordítsunk különös
figyelmet az olyan akadályokra, amelyek
a kamera működési tartománya felett
vagy alatt helyezkednek el.
FIGYELMEZTETÉS
133)A parkolási és egyéb potenciálisan
veszélyes manőverek esetén a felelősség
mindig a gépkocsivezetőt terheli. Az ilyen
manőverek végrehajtása során mindig
győződjünk meg arról, hogy személyek
(főleg gyermekek) vagy állatok nincsenek a
manőver területén. A kamera a vezető
számára csupán hasznos segítségnek
tekintendők, ezért még kis sebesség
mellett is, mindig a legnagyobb
körültekintéssel kell az ilyen veszélyes
manővereket végezni. Továbbá mindig
olyan mérsékelt sebességgel haladjunk,
hogy egy akadály észlelése esetén
haladéktalanul fékezni tudjunk.
FIGYELMEZTETÉS
59)A megfelelő működés érdekében
elengedhetetlen, hogy a kamera mindig
tiszta, sártól, portól, hótól vagy jégtől
mentes legyen. A kamera tisztításakor
feltétlenül ügyeljünk arra, hogy meg ne
sértsük vagy karcoljuk meg azt; ennek
érdekében tehát ne használjunk száraz,
kemény, durva textildarabot. A kamerát
mindig tiszta, esetleg autósamponos vízzel
mossuk le. Autómosóban a nagynyomású
vízzel vagy gőzzel való tisztításkor csak
röviden mossuk a kamerát, és a fúvókát
legalább 10 cm távolságra tartsuk. Továbbá
ne ragasszunk matricákat a kamerára.
UTÁNFUTÓ
VONTATÁSA
FIGYELMEZTETÉSEK
134) 135)
Utánfutót vagy lakókocsit vontatni csak
engedélyezett típusú vonószerkezettel
és megfelelő elektromos csatlakozóval
felszerelt gépkocsival szabad.
Amennyiben utángyártott berendezést
kell alkalmazni, annak felszerelését csak
szakember végezheti el.
Ha az érvényben lévő KRESZ-
szabályok megkövetelik, speciális, külső
visszapillantó tükrök felszerelése is
szükséges lehet.
Vegyük figyelembe, hogy utánfutó
vontatásakor a megnövekedett
össztömeg miatt a gépkocsi
hegymászó képessége csökken, a
fékút és az előzéshez szükséges idő és
távolság megnő.
Lejtőn haladáskor állandó fékezés
helyett kapcsoljunk alacsonyabb
sebességfokozatba.
A gépkocsi megengedett hasznos
terhelése annyival csökken, amekkora
terhelés a vonószerkezet gömbfejére
hat.
143
Page 146 of 308
Ügyeljünk arra, hogy a gépkocsira
megengedett (a forgalmi engedélyben
megjelölt), maximális vontatható
össztömeget ne haladja meg a
vontatmány együttes tömege, amibe
beleszámítanak az utánfutó vagy
lakókocsi tartozékai és a személyes
poggyászok tömege is.
Soha ne lépjük túl az adott országban
érvényes, az utánfutó vontatása esetén
megengedett maximális sebességet.
Semmi esetre se lépjük túl a 100 km/h
sebességet.
Az utánfutó esetleges elektromos fékjét
legalább 2,5 mm
2keresztmetszetű
kábellel kell közvetlenül a vontató
gépkocsi akkumulátorára
csatlakoztatni.
A vontató gépkocsi elektromos
hálózatára az előírt leágazásokon kívül
csak az utánfutó belső világítására
szolgáló, max. 15 W teljesítményű
lámpát és az utánfutó esetleges
elektromos fékjét szabad csatlakoztatni.
A csatlakoztatáshoz az akkumulátornál
megfelelően kialakított elektromos
egységet és legalább 2,5 mm
2
keresztmetszetű kábelt kell használni.
FIGYELMEZTETÉS A külső világításon
kívüli kiegészítő fogyasztókat (pl.
elektromos fék) csak járó motor mellett
szabad használni.A VONÓSZERKEZET
FELSZERELÉSE
A vonószerkezet felszerelése érdekében
forduljunk Fiat márkaszervizhez.
FIGYELMEZTETÉS
134)A gépkocsi blokkolásgátló
fékrendszerrel van felszerelve (ABS), ami az
utánfutó fékkörét nem vezérli. Ezért síkos
útfelületen fokozott óvatossággal
vezessünk.
135)Semmilyen esetben sem szabad
átalakítani a gépkocsi fékrendszerét az
utánfutó fék vezérlésének céljából. Az
utánfutó fékrendszerének teljesen
függetlennek kell lennie a vontató gépkocsi
hidraulikus rendszerétől.
A GÉPKOCSI
FELTÖLTÉSE
ÜZEMANYAGGAL
136) 137) 138)
A tankolás előtt győződjünk meg a
megfelelő üzemanyagtípusról.
Továbbá állítsuk le a motort, mielőtt
üzemanyagot tankolunk.
BENZINMOTOROS
VÁLTOZATOK
Kizárólag 95 R.O.N. ólommentes zöld
benzint használjunk. (EN228 szabvány
szerint).
DÍZELMOTOROS
VÁLTOZATOK
60)
Kizárólag gépjárműmotorokhoz előírt
minőségű gázolaj (EN 590 szabvány)
használható.
Ha a gépkocsival hosszabb ideig
közlekedünk vagy parkolunk
hegyvidéki/hideg területen, helyi
üzemanyagtöltő állomásokon kapható
üzemanyagot tankoljunk. Továbbá ilyen
helyzetben ajánlatos az
üzemanyagtartályt mindig legalább
50%-ig feltöltve tartani.
144
INDÍTÁS ÉS VEZETÉS
Page 147 of 308

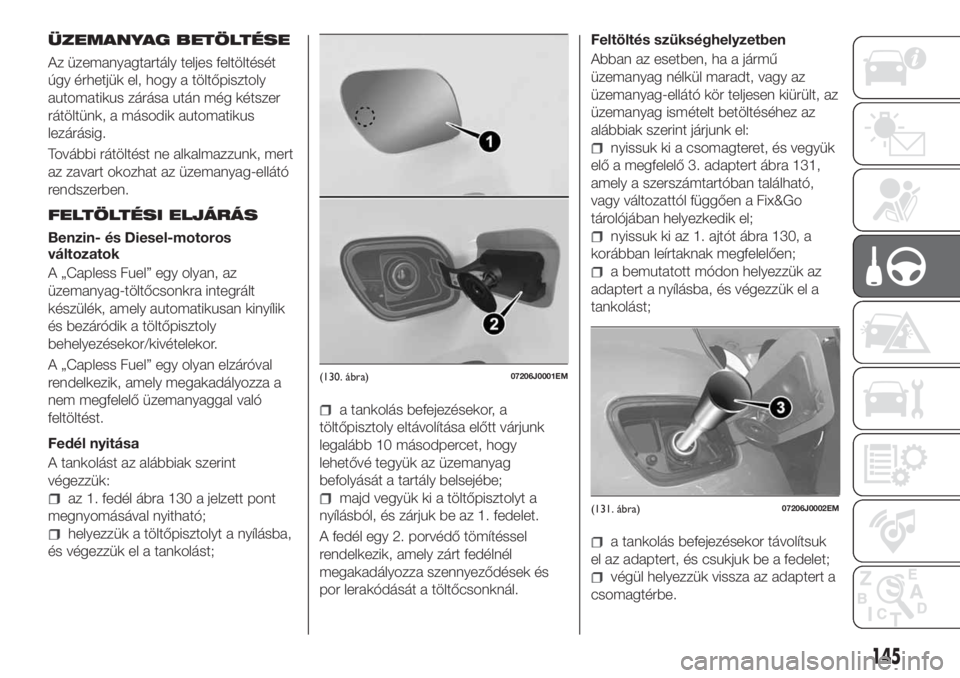

ÜZEMANYAG BETÖLTÉSE
Az üzemanyagtartály teljes feltöltését
úgy érhetjük el, hogy a töltőpisztoly
automatikus zárása után még kétszer
rátöltünk, a második automatikus
lezárásig.
További rátöltést ne alkalmazzunk, mert
az zavart okozhat az üzemanyag-ellátó
rendszerben.
FELTÖLTÉSI ELJÁRÁS
Benzin- és Diesel-motoros
változatok
A „Capless Fuel” egy olyan, az
üzemanyag-töltőcsonkra integrált
készülék, amely automatikusan kinyílik
és bezáródik a töltőpisztoly
behelyezésekor/kivételekor.
A „Capless Fuel” egy olyan elzáróval
rendelkezik, amely megakadályozza a
nem megfelelő üzemanyaggal való
feltöltést.
Fedél nyitása
A tankolást az alábbiak szerint
végezzük:
az 1. fedél ábra 130 a jelzett pont
megnyomásával nyitható;
helyezzük a töltőpisztolyt a nyílásba,
és végezzük el a tankolást;
a tankolás befejezésekor, a
töltőpisztoly eltávolítása előtt várjunk
legalább 10 másodpercet, hogy
lehetővé tegyük az üzemanyag
befolyását a tartály belsejébe;
majd vegyük ki a töltőpisztolyt a
nyílásból, és zárjuk be az 1. fedelet.
A fedél egy 2. porvédő tömítéssel
rendelkezik, amely zárt fedélnél
megakadályozza szennyeződések és
por lerakódását a töltőcsonknál.Feltöltés szükséghelyzetben
Abban az esetben, ha a jármű
üzemanyag nélkül maradt, vagy az
üzemanyag-ellátó kör teljesen kiürült, az
üzemanyag ismételt betöltéséhez az
alábbiak szerint járjunk el:
nyissuk ki a csomagteret, és vegyük
elő a megfelelő 3. adaptert ábra 131,
amely a szerszámtartóban található,
vagy változattól függően a Fix&Go
tárolójában helyezkedik el;
nyissuk ki az 1. ajtót ábra 130, a
korábban leírtaknak megfelelően;
a bemutatott módon helyezzük az
adaptert a nyílásba, és végezzük el a
tankolást;
a tankolás befejezésekor távolítsuk
el az adaptert, és csukjuk be a fedelet;
végül helyezzük vissza az adaptert a
csomagtérbe.
(130. ábra)07206J0001EM
(131. ábra)07206J0002EM
145
Page 148 of 308
LPG berendezéses változatok
A gázbetöltő nyílás a benzin
betöltőnyílás tanksapkája mellett
helyezkedik el. Ez tartalmaz egy
"visszacsapószelepet", amelyet a
betöltőnyílás házába szereltek.
Az 2 nyíláshoz ábra 132 való
hozzáféréshez nyissuk ki a 1 ajtót.
Az utántöltési művelet során tartsuk be
az alábbi óvintézkedéseket:
állítsuk le a motort;
húzzuk be a kéziféket;
fordítsuk az indítókulcsot STOP
állásba;
ne dohányozzunk;
adjuk át a megfelelő feltöltő adaptert
az LPG-feltöltést végző személyeknek.
FIGYELMEZTETÉS Az országtól
függően, ahol az értékesítés történt,
különböző típusú adapterek léteznek a
feltöltő szivattyúhoz. A járművel együtt
átadásra kerül egy megfelelő tokban
tárolt specifikus 1 adapter ábra 133,
amely a járművet értékesítő országban
használatos a feltöltéshez. Abban az
esetben, ha másik országba kell
mennünk, tájékozódjunk az ott
használatos adapter típusáról.FIGYELMEZTETÉS A LPG feltöltést
végző személyeknek a feltöltés
elvégzése előtt meg kell győződniük
arról, hogy a feltöltő adapter
megfelelően rá van-e csavarva a
betöltőnyílásra.
FIGYELMEZTETÉS Gondosan tároljuk a
LPG feltöltő adaptert, hogy megóvjuk a
sérülésektől.
FIGYELMEZTETÉS Kizárólag
gépjárművekhez való LPG-t
használjunk.
Üzemanyagok - A
gépkocsik
kompatibilitásának
meghatározása - Az
EN16942 szerinti
fogyasztót tájékoztató
grafikus szimbólum
Az alábbiakban bemutatott
szimbólumok segítik a gépkocsiban
használandó üzemanyag helyes
típusának felismerését.
Az üzemanyag betöltését megelőzően
hasonlítsuk össze az üzemanyagtartály
sapkájának belső oldalán található
szimbólumokat (ahol van ilyen) a
töltőpisztolyon található szimbólummal
(ahol van ilyen).
Benzinüzemű gépkocsik esetén
érvényes szimbólumok
(132. ábra)PGL000017
(133. ábra)PGL000018
146
INDÍTÁS ÉS VEZETÉS
Page 149 of 308
E5:AzEN228specifikáció szerinti
maximum 2,7% (m/m) oxigént és
maximum 5,0% (V/V) etanolt tartalmazó
ólommentes benzin
E10:AzEN228specifikáció szerinti
maximum 3,7% (m/m) oxigént és
maximum 10,0% (V/V) etanolt
tartalmazó ólommentes benzin
Dízelüzemű gépkocsik esetén
érvényes szimbólumok
B7: Gázolaj, legfeljebb 7% (V/V) FAME
(Fatty Acid Methyl Esters ) tartalommal,
azEN590specifikációnak megfelelően
B10: Gázolaj, legfeljebb 10% (V/V)
FAME (Fatty Acid Methyl Esters )
tartalommal, azEN16734
specifikációnak megfelelőenA benzin - LPG kettős üzemű
gépkocsiknál alkalmazott
szimbólumok
E5:AzEN228specifikáció szerinti
maximum 2,7% (m/m) oxigént és
maximum 5,0% (V/V) etanolt tartalmazó
ólommentes benzin
E10:AzEN228specifikáció szerinti
maximum 3,7% (m/m) oxigént és
maximum 10,0% (V/V) etanolt
tartalmazó ólommentes benzin
LPG:AzEN589specifikáció szerinti
LPG üzemanyag
FIGYELMEZTETÉS
136)Ne helyezzünk a betöltőnyílásra
semmilyen, a járműhöz tervezettől eltérő
tárgyat/sapkát. Nem megfelelő
tárgyak/sapkák használata
nyomásnövekedést okozhat a tartály
belsejében, ami veszélyes körülményeket
hozhat létre.
137)A tűzveszély miatt nyílt lánggal vagy
égő cigarettával ne közelítsük meg az
üzemanyagtartály betöltőnyílását. Ne
hajoljunk túl közel a töltőnyíláshoz, így
elkerülhetjük a mérgező gőzök
belélegzését.
138)Ne használjunk mobiltelefont az
üzemanyagtöltő szivattyú közelében:
tűzveszélyes lehet.
FIGYELMEZTETÉS
60)A Diesel-motorokhoz üzemanyagként
kizárólag gépjárműmotorokhoz előírt, az
EN590 európai szabvány szerinti minőségű
gázolaj használható. Más termékek vagy
keverékek használata végzetesen
károsíthatja a motort, és a garancia
megszűnését eredményezi. Ha véletlenül
másfajta üzemanyag került a tankba, a
motort nem szabad beindítani, és ki kell
üríteni az üzemanyagtartályt. Ha a motort
bármilyen rövid ideig is beindítottuk, a
tartályon túl a teljes üzemanyag-ellátó kört
is le kell üríteni.
147
Benzinüzemű gépkocsik esetén
érvényes szimbólumok
Page 150 of 308
SZÜKSÉG ESETÉN
Defektes egy gumiabroncs vagy kiégett
egy izzó?
Előfordulhat, hogy valamilyen
kellemetlenség megzavarja az
utazásunkat.
A szükséghelyzettel foglalkozó oldalak
segítséget nyújthatnak abban, hogyan
oldjuk meg önállóan és nyugodtan a
kritikus helyzeteket.
Azt javasoljuk, hogy szükséghelyzetben
hívja a Garancia- és szervizfüzetben
megtalálható zöld számot.
Továbbá az univerzális nemzeti vagy
nemzetközi zöld számon kaphat
tájékoztatást a legközelebbi Fiat
márkaszervizekről.ELAKADÁSJELZŐK..........149
IZZÓCSERE...............149
BIZTOSÍTÉKCSERE..........159
KERÉKCSERE..............166
FIX&GO AUTOMATIC KÉSZLET . . .171
INDÍTÁS SZÜKSÉGHELYZETBEN . .174
ÜZEMANYAG-ELZÁRÓ
RENDSZER................175
AUTOMATA SEBESSÉGVÁLTÓ . . .178
DUPLA TÁRCSÁS AUTOMATA
SEBESSÉGVÁLTÓ...........180
A GÉPKOCSI VONTATÁSA......181
148
SZÜKSÉG ESETÉN
