Grupa svetala na karoseriji
Pozcija/Stop i pokazivači pravca
Za zamenu sijalice, uradite sledeće:
Otvorite zadnja vrata i uklonite
zaštite, montirane pod pritiskom na
karoseriju, tako što ćete pomeriti
nagore A i potom ka unutra B kako je
prikazano na sl. 150;
Pomoću ključa „L“ 1 sl. 148, iz
opreme, odvrnite dva vijka 1 sl. 151 i
izvucite grupu svetala;
Isključite električni konektor i odvrnite
dva vijka 2 sl. 152 a potom uklonite
nosač sijalica 3;
Za zamenu sijalice, blago pritisnuti (u
aksijalnom smeru) i istovremeno rotirajte
je u smeru suprotno od smera kazaljki
(„bajonetno montiranje“). 4 -
pozicija/Stop, 5- pokazivači pravca;
Kada je zamenite, ponovo montirajte
transparentni sklop i zavrnite dva vijka
2;
Povežite električni konektor,
montirajte transparentni sklop na
karoseriju i zavrnite dva vijka 1
sl. 151 pomoću ključa „L“ 1;
Montirajte zaštitu blagim pritiskom na
nju sve dok se dobro ne zakači na
karoseriju a potom zatvorite vrata.Treća štop svetla
Sijalice štop svetala 3 su LED kako bi
duže trajale; nije predviđena njihova
zamena. U slučaju kvara, obratite se
ovlašćenom Fiatovom servisu
Zadnja svetla za maglu
Za zamenu sijalica zadnjih maglenki,
postupite na sledeći način:
nosaču sijalica pristupite putem
donjeg dela zadnjeg branika sl. 153;
okrenite suprotno od smera kretanja
kazaljki nosač sijalice, izvucite sijalicu i
zamenite jesl. 154;
vratite na mesto nosač sijalice
okretanjem u smeru kazaljke na satu.
150P2000068-000-000
151P1030171-000-000
152P1030172-000-000
153P2000183
149

Preporučujemo da se obratite
ovlaščenom servisu za vozila marke Fiat
radi zamene sijalice.
142)
Svetla za tablice
Za zamenu sijalica postupiti na sledeći
način:
Pomoću odvijača iz opreme, uklonite
transparentni sklop 1 sl. 155;
okrenite u smeru suprotnom od
kretanja kazaljki na satu sijalična grla 2
sl. 156, izvucite sijalicu 3 i zamenite je;
Vratite transparentni sklop tako što
ete ga blago pritisnuti.
NAPOMENA Pre nego što skinete
sijalična grla obezbedite zaštitu (npr.
krpom) za vrh šrafcigera, da ne biste
oštetili same providni sklop.PAŽNJA
139)Izmene ili popravke električnih
instalacija vršene na neodgovarajući način
ili bez uzimanja u obzir tehničkih
karakteristika instalacija, mogu uzrokovati
greške u funkcionisanju uz rizik od požara.
140)Halogene sijalice sadrže gas pod
pritiskom, u slučaju da se razbiju može doći
do raspršivanja delića stakla.141)Operaciju zamene sijalica izvršite
samo dok je motor zaustavljen i u položaju
koji ne predstavlja opasnost za saobraćaj i
dozvoljava bezbednu zamenu (pogledajte
opis u paragrafu „Zaustavljanje”).
Proverite,osim toga, da li je motor hladan
kako biste izbegli opasnost od opekotina.
142)Pre nego što pristupite promeni
sijalice sačekajte da se izduvne cevi ohlade:
OPASNOST OD OPEKOTINA!
UPOZORENJE
61)Halogenim sijalicama se mora rukovati
tako da se dodiruje isključivo metalni deo.
Ako providna lampica dođe u kontakt sa
prstima, smanjiće se jačina emitovanog
osvetljenja a to može uticati i na trajanje
sijalice. U slučaju nenamernog kontakta,
obrišite lampicu krpom umočenom u
alkohol i pustite da se osuši.
154P2000080-000-000155P1030157-000-000
15608026J0026EM
150
U HITNIM SLUČAJEVIMA

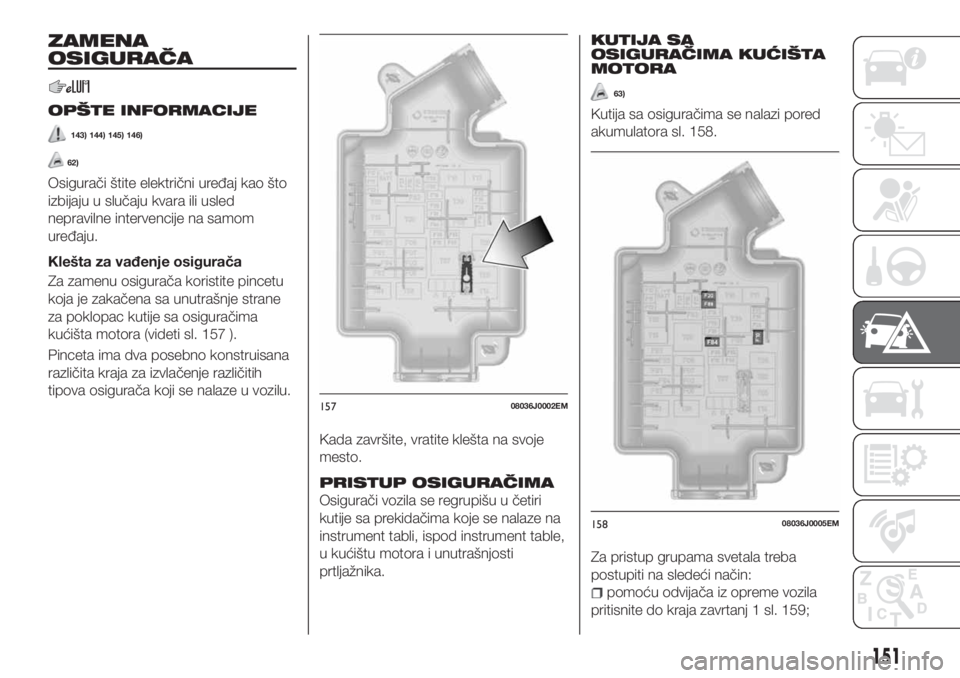

ZAMENA
OSIGURAČA
OPŠTE INFORMACIJE
143) 144) 145) 146)
62)
Osigurači štite električni uređaj kao što
izbijaju u slučaju kvara ili usled
nepravilne intervencije na samom
uređaju.
Klešta za vađenje osigurača
Za zamenu osigurača koristite pincetu
koja je zakačena sa unutrašnje strane
za poklopac kutije sa osiguračima
kućišta motora (videti sl. 157 ).
Pinceta ima dva posebno konstruisana
različita kraja za izvlačenje različitih
tipova osigurača koji se nalaze u vozilu.
Kada završite, vratite klešta na svoje
mesto.
PRISTUP OSIGURAČIMA
Osigurači vozila se regrupišu u četiri
kutije sa prekidačima koje se nalaze na
instrument tabli, ispod instrument table,
u kućištu motora i unutrašnjosti
prtljažnika.
KUTIJA SA
OSIGURAČIMA KUĆIŠTA
MOTORA
63)
Kutija sa osiguračima se nalazi pored
akumulatora sl. 158.
Za pristup grupama svetala treba
postupiti na sledeći način:
pomoću odvijača iz opreme vozila
pritisnite do kraja zavrtanj 1 sl. 159;
15708036J0002EM
15808036J0005EM
151

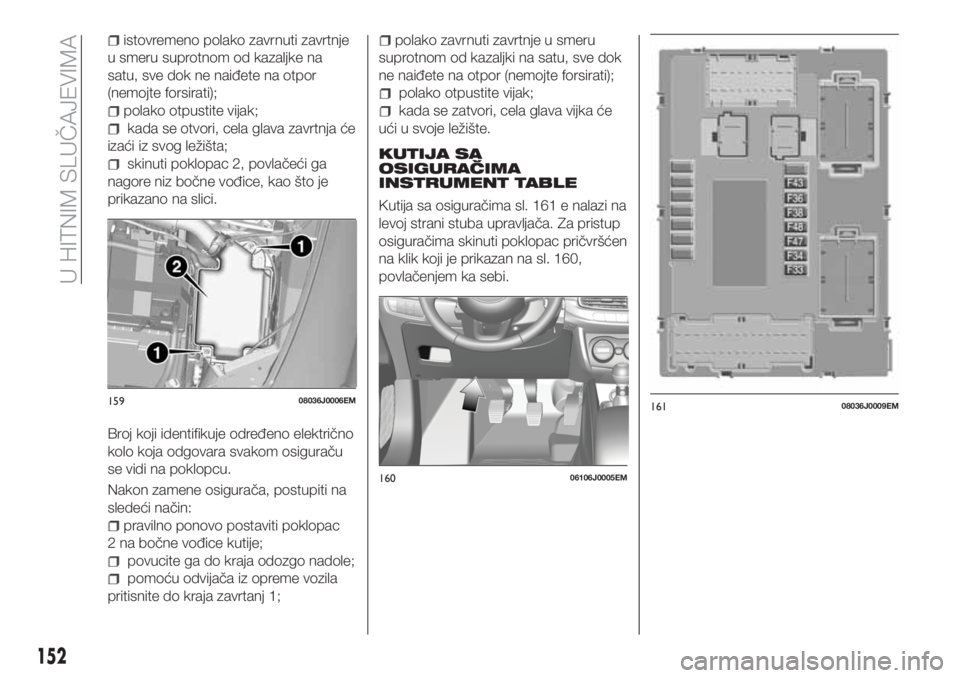

istovremeno polako zavrnuti zavrtnje
u smeru suprotnom od kazaljke na
satu, sve dok ne naiđete na otpor
(nemojte forsirati);
polako otpustite vijak;
kada se otvori, cela glava zavrtnja će
izaći iz svog ležišta;
skinuti poklopac 2, povlačeći ga
nagore niz bočne vođice, kao što je
prikazano na slici.
Broj koji identifikuje određeno električno
kolo koja odgovara svakom osiguraču
se vidi na poklopcu.
Nakon zamene osigurača, postupiti na
sledeći način:
pravilno ponovo postaviti poklopac
2 na bočne vođice kutije;
povucite ga do kraja odozgo nadole;
pomoću odvijača iz opreme vozila
pritisnite do kraja zavrtanj 1;
polako zavrnuti zavrtnje u smeru
suprotnom od kazaljki na satu, sve dok
ne naiđete na otpor (nemojte forsirati);
polako otpustite vijak;
kada se zatvori, cela glava vijka će
ući u svoje ležište.
KUTIJA SA
OSIGURAČIMA
INSTRUMENT TABLE
Kutija sa osiguračima sl. 161 e nalazi na
levoj strani stuba upravljača. Za pristup
osiguračima skinuti poklopac pričvršćen
na klik koji je prikazan na sl. 160,
povlačenjem ka sebi.
15908036J0006EM
16006106J0005EM
16108036J0009EM
152
U HITNIM SLUČAJEVIMA

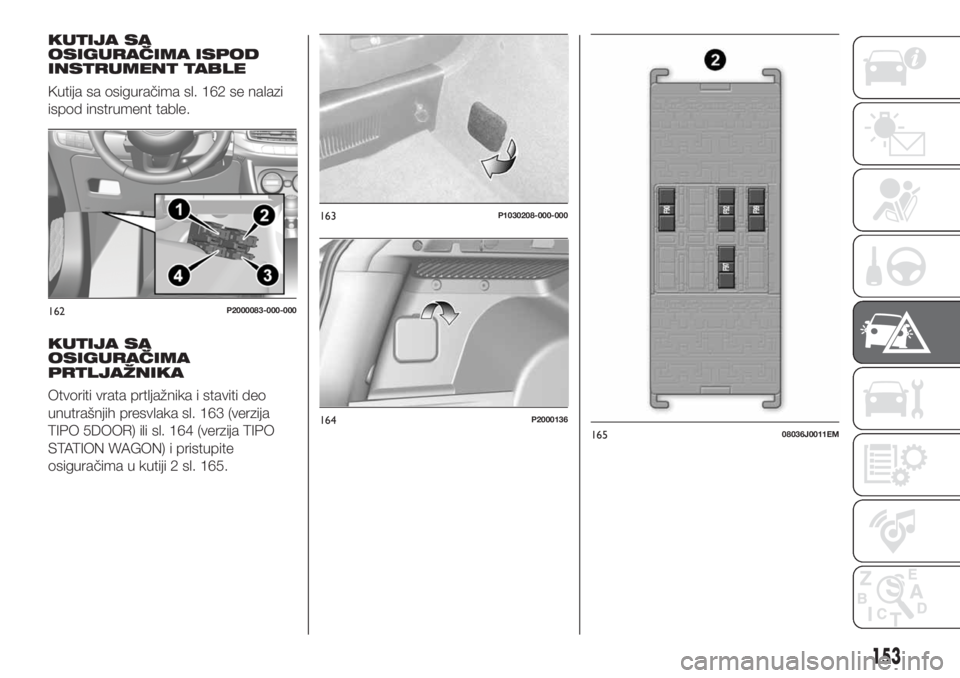

KUTIJA SA
OSIGURAČIMA ISPOD
INSTRUMENT TABLE
Kutija sa osiguračima sl. 162 se nalazi
ispod instrument table.
KUTIJA SA
OSIGURAČIMA
PRTLJAŽNIKA
Otvoriti vrata prtljažnika i staviti deo
unutrašnjih presvlaka sl. 163 (verzija
TIPO 5DOOR) ili sl. 164 (verzija TIPO
STATION WAGON) i pristupite
osiguračima u kutiji 2 sl. 165.
162P2000083-000-000
163P1030208-000-000
164P2000136
16508036J0011EM
153

KUTIJA SA OSIGURAČIMA KUĆIŠTA MOTORA
sl. 158
KORISNICI OSIGURAČ AMPER
Dvotonski zvučni davač F10 15
Zagrejana električna ogledala F88 7.5
Grejač stakla F20 30
Active Grille Shutter F84 5
154
U HITNIM SLUČAJEVIMA

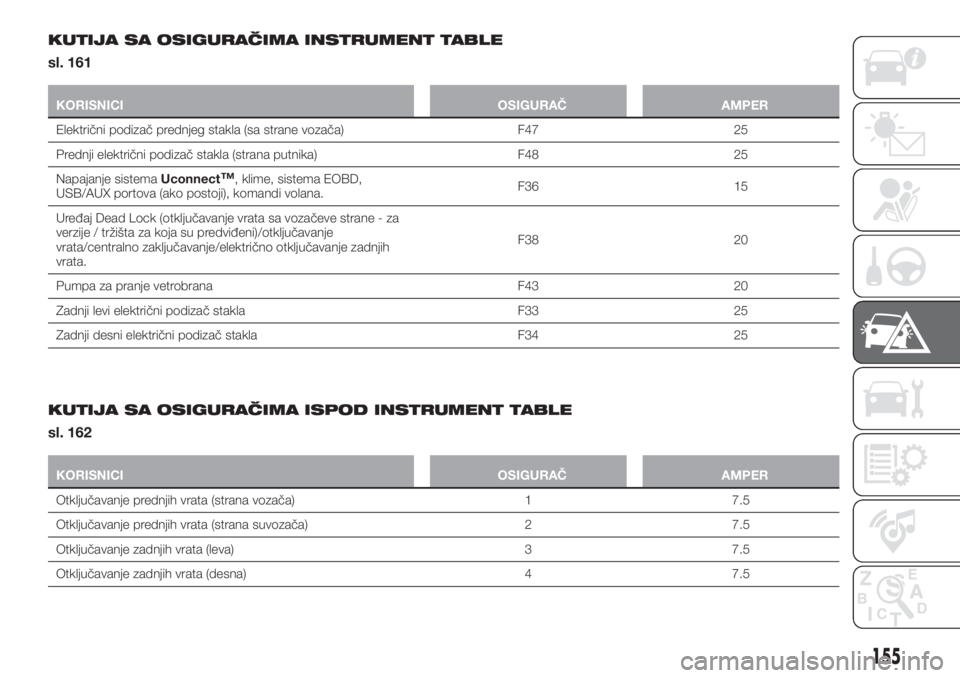

KUTIJA SA OSIGURAČIMA INSTRUMENT TABLE
sl. 161
KORISNICI OSIGURAČ AMPER
Električni podizač prednjeg stakla (sa strane vozača) F47 25
Prednji električni podizač stakla (strana putnika) F48 25
Napajanje sistemaUconnect
™, klime, sistema EOBD,
USB/AUX portova (ako postoji), komandi volana.F36 15
Uređaj Dead Lock (otključavanje vrata sa vozačeve strane - za
verzije / tržišta za koja su predviđeni)/otključavanje
vrata/centralno zaključavanje/električno otključavanje zadnjih
vrata.F38 20
Pumpa za pranje vetrobrana F43 20
Zadnji levi električni podizač stakla F33 25
Zadnji desni električni podizač stakla F34 25
KUTIJA SA OSIGURAČIMA ISPOD INSTRUMENT TABLE
sl. 162
KORISNICI OSIGURAČ AMPER
Otključavanje prednjih vrata (strana vozača) 1 7.5
Otključavanje prednjih vrata (strana suvozača) 2 7.5
Otključavanje zadnjih vrata (leva) 3 7.5
Otključavanje zadnjih vrata (desna) 4 7.5
155

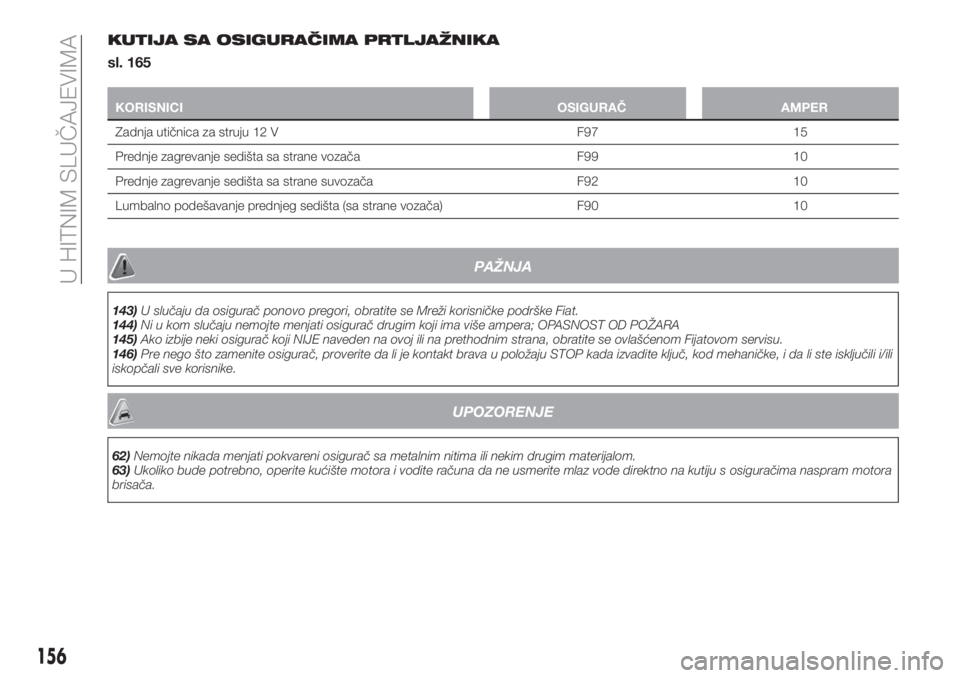

KUTIJA SA OSIGURAČIMA PRTLJAŽNIKA
sl. 165
KORISNICI OSIGURAČ AMPER
Zadnja utičnica za struju 12 V F97 15
Prednje zagrevanje sedišta sa strane vozača F99 10
Prednje zagrevanje sedišta sa strane suvozača F92 10
Lumbalno podešavanje prednjeg sedišta (sa strane vozača) F90 10
PAŽNJA
143)U slučaju da osigurač ponovo pregori, obratite se Mreži korisničke podrške Fiat.
144)Ni u kom slučaju nemojte menjati osigurač drugim koji ima više ampera; OPASNOST OD POŽARA
145)Ako izbije neki osigurač koji NIJE naveden na ovoj ili na prethodnim strana, obratite se ovlašćenom Fijatovom servisu.
146)Pre nego što zamenite osigurač, proverite da li je kontakt brava u položaju STOP kada izvadite ključ, kod mehaničke, i da li ste isključili i/ili
iskopčali sve korisnike.
UPOZORENJE
62)Nemojte nikada menjati pokvareni osigurač sa metalnim nitima ili nekim drugim materijalom.
63)Ukoliko bude potrebno, operite kućište motora i vodite računa da ne usmerite mlaz vode direktno na kutiju s osiguračima naspram motora
brisača.
156
U HITNIM SLUČAJEVIMA

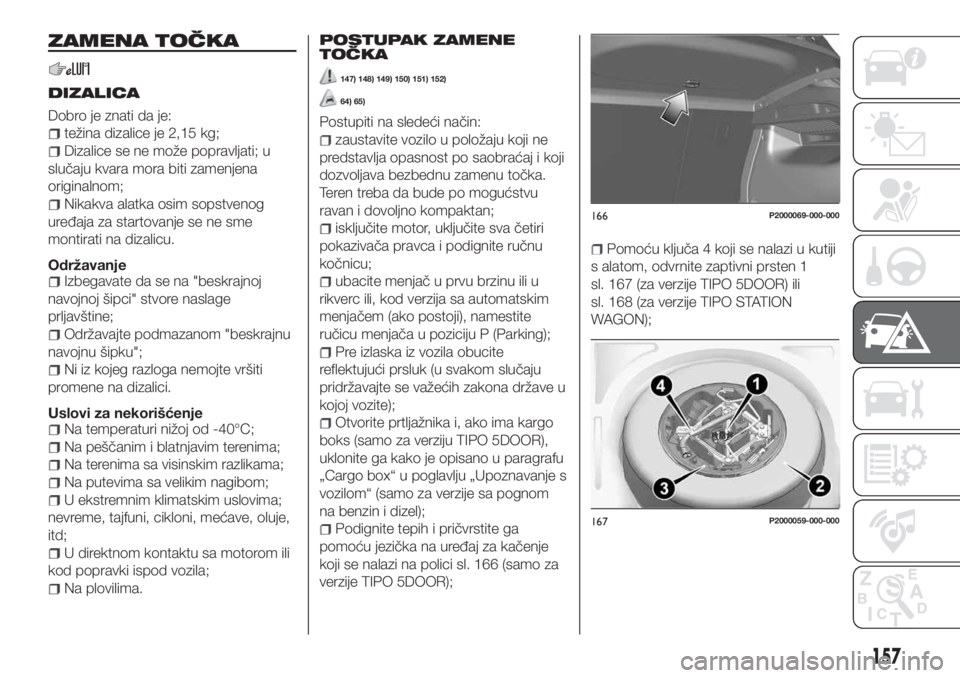

ZAMENA TOČKA
DIZALICA
Dobro je znati da je:
težina dizalice je 2,15 kg;
Dizalice se ne može popravljati; u
slučaju kvara mora biti zamenjena
originalnom;
Nikakva alatka osim sopstvenog
uređaja za startovanje se ne sme
montirati na dizalicu.
Održavanje
Izbegavate da se na "beskrajnoj
navojnoj šipci" stvore naslage
prljavštine;
Održavajte podmazanom "beskrajnu
navojnu šipku";
Ni iz kojeg razloga nemojte vršiti
promene na dizalici.
Uslovi za nekorišćenje
Na temperaturi nižoj od -40°C;
Na peščanim i blatnjavim terenima;
Na terenima sa visinskim razlikama;
Na putevima sa velikim nagibom;
U ekstremnim klimatskim uslovima;
nevreme, tajfuni, cikloni, mećave, oluje,
itd;
U direktnom kontaktu sa motorom ili
kod popravki ispod vozila;
Na plovilima.
POSTUPAK ZAMENE
TOČKA
147) 148) 149) 150) 151) 152)
64) 65)
Postupiti na sledeći način:
zaustavite vozilo u položaju koji ne
predstavlja opasnost po saobraćaj i koji
dozvoljava bezbednu zamenu točka.
Teren treba da bude po mogućstvu
ravan i dovoljno kompaktan;
isključite motor, uključite sva četiri
pokazivača pravca i podignite ručnu
kočnicu;
ubacite menjač u prvu brzinu ili u
rikverc ili, kod verzija sa automatskim
menjačem (ako postoji), namestite
ručicu menjača u poziciju P (Parking);
Pre izlaska iz vozila obucite
reflektujući prsluk (u svakom slučaju
pridržavajte se važećih zakona države u
kojoj vozite);
Otvorite prtljažnika i, ako ima kargo
boks (samo za verziju TIPO 5DOOR),
uklonite ga kako je opisano u paragrafu
„Cargo box“ u poglavlju „Upoznavanje s
vozilom“ (samo za verzije sa pognom
na benzin i dizel);
Podignite tepih i pričvrstite ga
pomoću jezička na uređaj za kačenje
koji se nalazi na polici sl. 166 (samo za
verzije TIPO 5DOOR);
Pomoću ključa 4 koji se nalazi u kutiji
s alatom, odvrnite zaptivni prsten 1
sl. 167 (za verzije TIPO 5DOOR) ili
sl. 168 (za verzije TIPO STATION
WAGON);
166P2000069-000-000
167P2000059-000-000
157

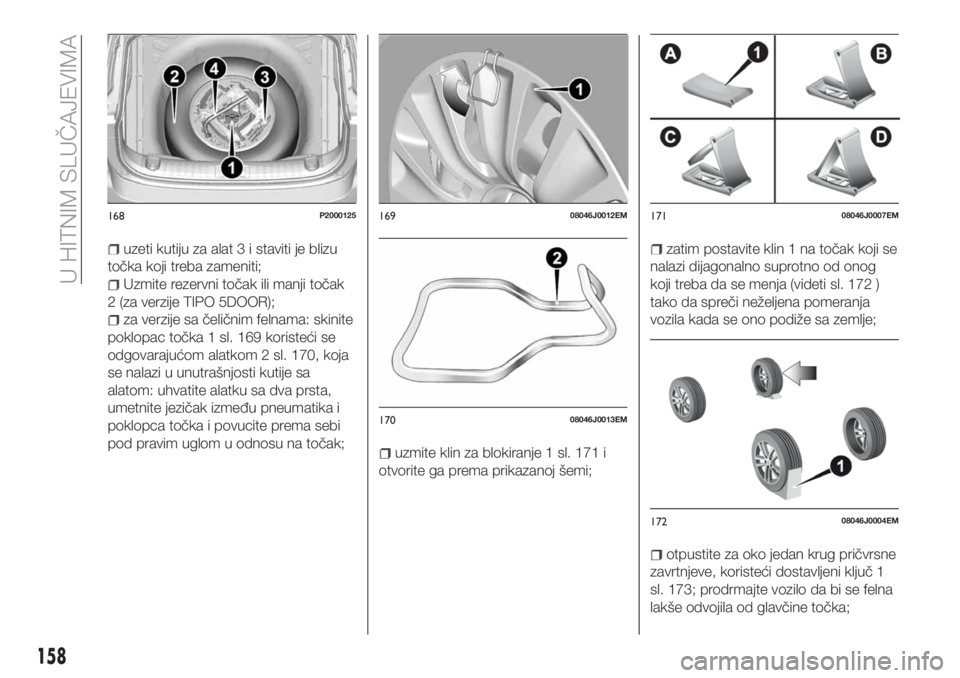

uzeti kutiju za alat 3 i staviti je blizu
točka koji treba zameniti;
Uzmite rezervni točak ili manji točak
2 (za verzije TIPO 5DOOR);
za verzije sa čeličnim felnama: skinite
poklopac točka 1 sl. 169 koristeći se
odgovarajućom alatkom 2 sl. 170, koja
se nalazi u unutrašnjosti kutije sa
alatom: uhvatite alatku sa dva prsta,
umetnite jezičak između pneumatika i
poklopca točka i povucite prema sebi
pod pravim uglom u odnosu na točak;
uzmite klin za blokiranje 1 sl. 171 i
otvorite ga prema prikazanoj šemi;
zatim postavite klin 1 na točak koji se
nalazi dijagonalno suprotno od onog
koji treba da se menja (videti sl. 172 )
tako da spreči neželjena pomeranja
vozila kada se ono podiže sa zemlje;
otpustite za oko jedan krug pričvrsne
zavrtnjeve, koristeći dostavljeni ključ 1
sl. 173; prodrmajte vozilo da bi se felna
lakše odvojila od glavčine točka;
168P200012516908046J0012EM
17008046J0013EM
17108046J0007EM
17208046J0004EM
158
