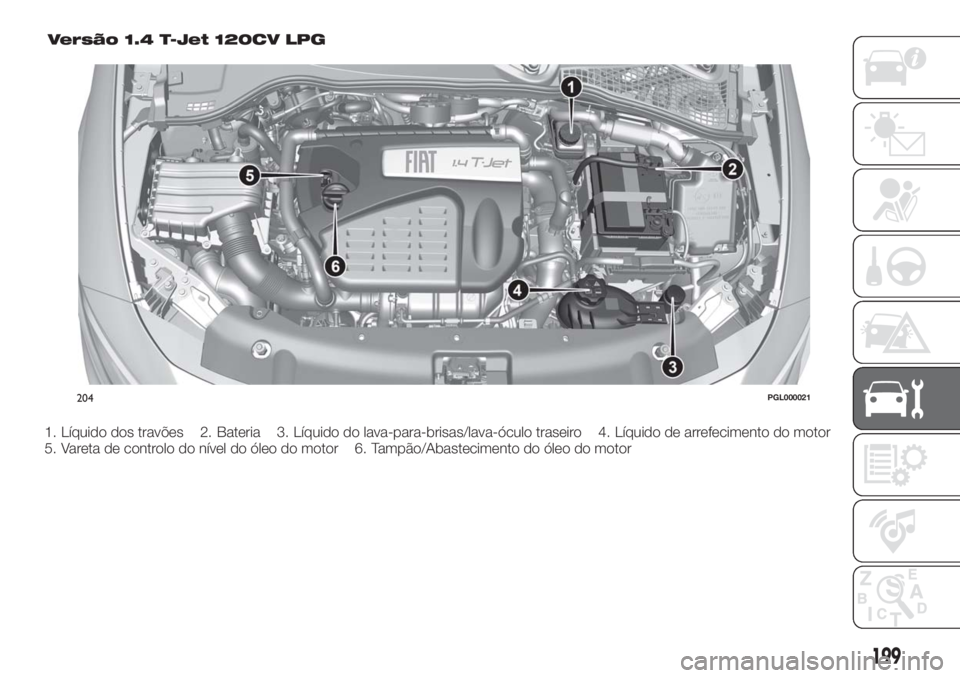

FIAT TIPO 5DOORS STATION WAGON 2018 Manual de Uso e Manutenção (in Portuguese)

Versão 1.4 T-Jet 120CV LPG
204PGL000021
199
1. Líquido dos travões 2. Bateria 3. Líquido do lava-para-brisas/lava-óculo traseiro 4. Líquido de arrefecimento do motor
5. Vareta de controlo do nível do óleo do motor 6. Tampão/Abastecimento do óleo do motor

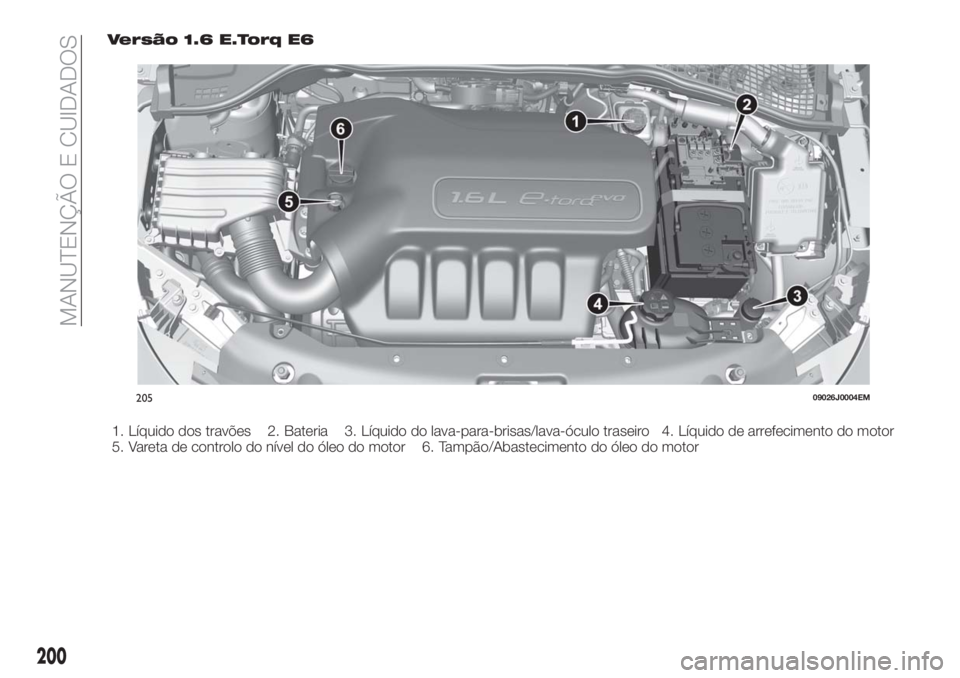

Versão 1.6 E.Torq E6
1. Líquido dos travões 2. Bateria 3. Líquido do lava-para-brisas/lava-óculo traseiro 4. Líquido de arrefecimento do motor
5. Vareta de controlo do nível do óleo do motor 6. Tampão/Abastecimento do óleo do motor
20509026J0004EM
200
MANUTENÇÃO E CUIDADOS

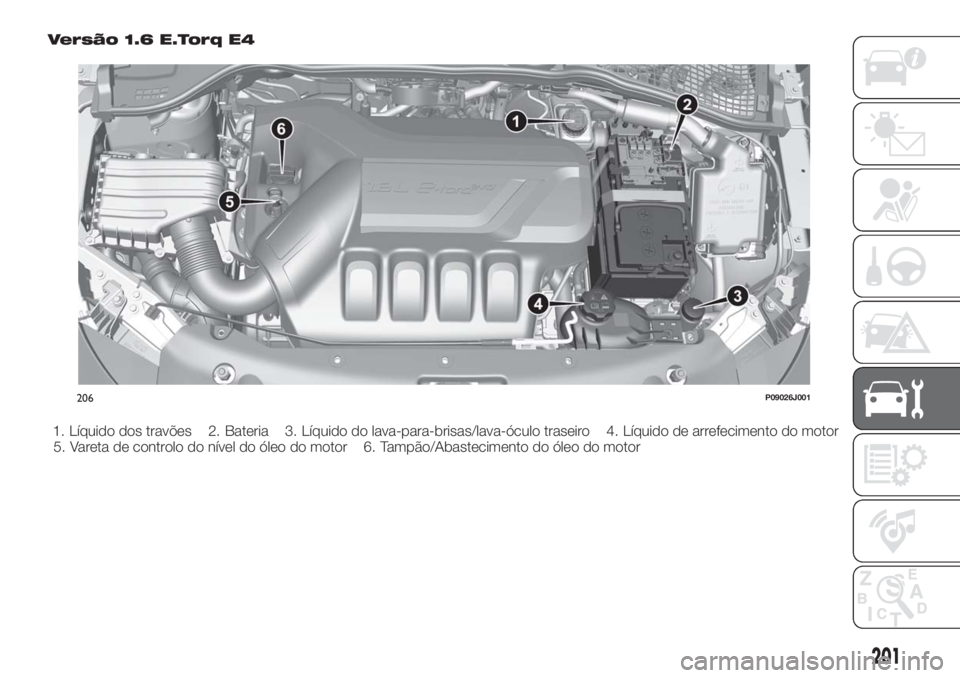

Versão 1.6 E.Torq E4
1. Líquido dos travões 2. Bateria 3. Líquido do lava-para-brisas/lava-óculo traseiro 4. Líquido de arrefecimento do motor
5. Vareta de controlo do nível do óleo do motor 6. Tampão/Abastecimento do óleo do motor
206P09026J001
201

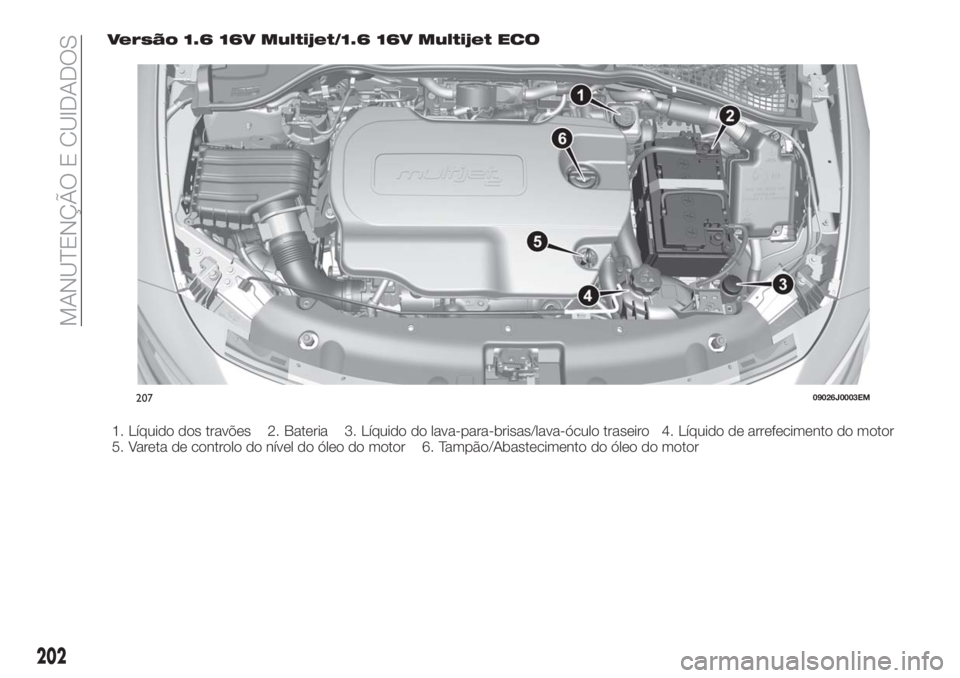

Versão 1.6 16V Multijet/1.6 16V Multijet ECO
1. Líquido dos travões 2. Bateria 3. Líquido do lava-para-brisas/lava-óculo traseiro 4. Líquido de arrefecimento do motor
5. Vareta de controlo do nível do óleo do motor 6. Tampão/Abastecimento do óleo do motor
20709026J0003EM
202
MANUTENÇÃO E CUIDADOS

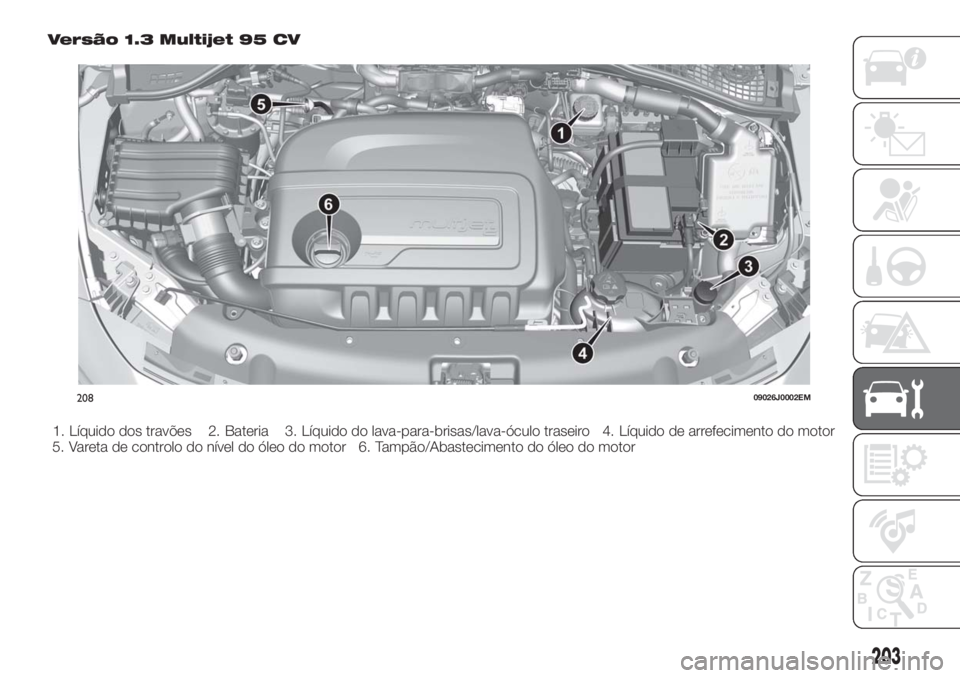

Versão 1.3 Multijet 95 CV
1. Líquido dos travões 2. Bateria 3. Líquido do lava-para-brisas/lava-óculo traseiro 4. Líquido de arrefecimento do motor
5. Vareta de controlo do nível do óleo do motor 6. Tampão/Abastecimento do óleo do motor
20809026J0002EM
203

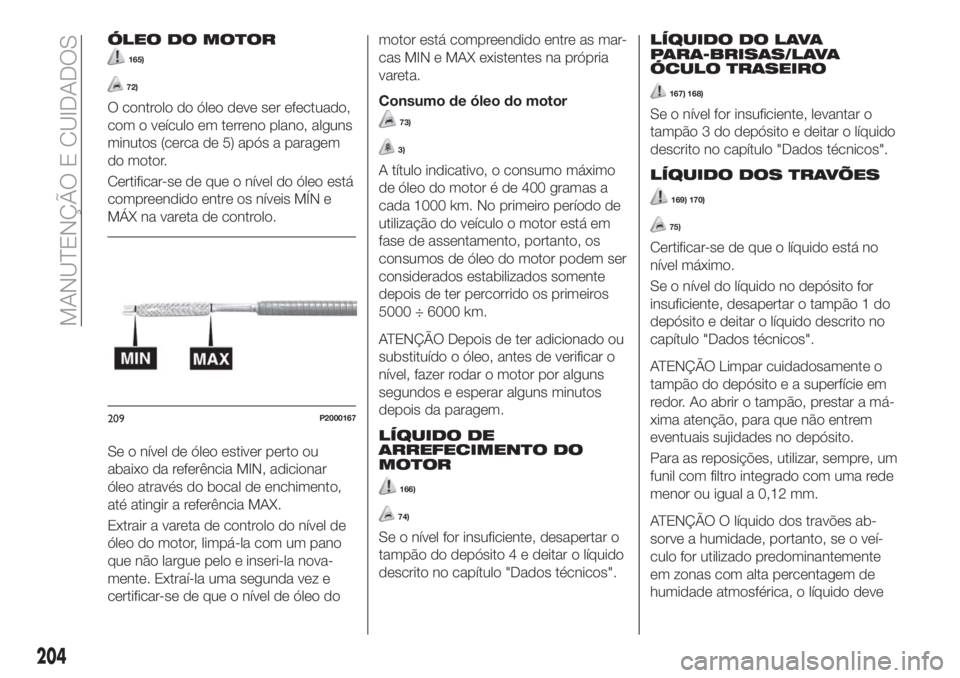

ÓLEO DO MOTOR
165)
72)
O controlo do óleo deve ser efectuado,
com o veículo em terreno plano, alguns
minutos (cerca de 5) após a paragem
do motor.
Certificar-se de que o nível do óleo está
compreendido entre os níveis MÍN e
MÁX na vareta de controlo.
Se o nível de óleo estiver perto ou
abaixo da referência MIN, adicionar
óleo através do bocal de enchimento,
até atingir a referência MAX.
Extrair a vareta de controlo do nível de
óleo do motor, limpá-la com um pano
que não largue pelo e inseri-la nova-
mente. Extraí-la uma segunda vez e
certificar-se de que o nível de óleo domotor está compreendido entre as mar-
cas MIN e MAX existentes na própria
vareta.
Consumo de óleo do motor73)
3)
A título indicativo, o consumo máximo
de óleo do motor é de 400 gramas a
cada 1000 km. No primeiro período de
utilização do veículo o motor está em
fase de assentamento, portanto, os
consumos de óleo do motor podem ser
considerados estabilizados somente
depois de ter percorrido os primeiros
5000 ÷ 6000 km.
ATENÇÃO Depois de ter adicionado ou
substituído o óleo, antes de verificar o
nível, fazer rodar o motor por alguns
segundos e esperar alguns minutos
depois da paragem.
LÍQUIDO DE
ARREFECIMENTO DO
MOTOR
166)
74)
Se o nível for insuficiente, desapertar o
tampão do depósito 4 e deitar o líquido
descrito no capítulo "Dados técnicos".
LÍQUIDO DO LAVA
PARA-BRISAS/LAVA
ÓCULO TRASEIRO
167) 168)
Se o nível for insuficiente, levantar o
tampão 3 do depósito e deitar o líquido
descrito no capítulo "Dados técnicos".
LÍQUIDO DOS TRAVÕES
169) 170)
75)
Certificar-se de que o líquido está no
nível máximo.
Se o nível do líquido no depósito for
insuficiente, desapertar o tampão 1 do
depósito e deitar o líquido descrito no
capítulo "Dados técnicos".
ATENÇÃO Limpar cuidadosamente o
tampão do depósito e a superfície em
redor. Ao abrir o tampão, prestar a má-
xima atenção, para que não entrem
eventuais sujidades no depósito.
Para as reposições, utilizar, sempre, um
funil com filtro integrado com uma rede
menor ou igual a 0,12 mm.
ATENÇÃO O líquido dos travões ab-
sorve a humidade, portanto, se o veí-
culo for utilizado predominantemente
em zonas com alta percentagem de
humidade atmosférica, o líquido deve
209P2000167
204
MANUTENÇÃO E CUIDADOS

ser substituído mais vezes do que o
indicado no “Plano de Manutenção
Programada”.
ÓLEO DO SISTEMA DE
ATUAÇÃO DA CAIXA DE
VELOCIDADES
AUTOMÁTICA/CAIXA DE
VELOCIDADES
AUTOMÁTICA DE
EMBRAIAGEM DUPLA
(se presente)
4)
Para o controlo do nível do óleo de co-
mando da caixa de velocidades,
dirigir-se exclusivamente à Rede de
Assistência Fiat.
BATERIA
171) 172) 173)
75)
5)
A bateria não necessita de abasteci-
mentos do electrólito com água desti-
lada.
Um controlo periódico, efectuado pela
Rede de Assistência Fiat, é contudo
necessário para verificar a sua eficiên-
cia.
Substituição da bateria
Em caso de necessidade, substituir a
bateria por outra original com as mes-
mas características.Para a manutenção da bateria, é ne-
cessário seguir as indicações forneci-
das pelo Fabricante da bateria.
CONSELHOS ÚTEIS PARA
PROLONGAR A
DURAÇÃO DA BATERIA
Conselhos úteis para prolongar a
bateria
Para evitar descarregar rapidamente a
bateria e para preservar a funcionali-
dade no tempo, seguir escrupulosa-
mente as seguintes indicações:
ao estacionar o veículo, certificar-se
de que as portas, capot, porta da
bagageira e portinholas estão bem
fechados, para evitar que os plafoniers
dentro do habitáculo permaneçam
acesos;
apagar as luzes dos plafoniers
internos: de qualquer modo, o veículo
está equipado com um sistema de
desligação automática das luzes
internas;
com o motor desligado, não deixar
dispositivos acesos durante muito
tempo (por ex. auto-rádio, luzes de
emergência, etc.);
antes de qualquer intervenção no
sistema elétrico, retirar o cabo do polo
negativo da bateria.
Se, após a aquisição do veículo, se
pretender instalar acessórios eléctricos
que necessitam de alimentação eléc-trica permanente (por ex. alarme, etc.)
ou acessórios que afectem o balanço
eléctrico, contactar a Rede de Assis-
tência Fiat, cujo pessoal qualificado
avaliará a absorção eléctrica total.
77)
ATENÇÃO Após uma desactivação da
bateria, a direcção necessita de uma
inicialização que é indicada pelo acen-
dimento da luz avisadora
no qua-
dro de instrumentos (ou símbolo no
display). Para executar este procedi-
mento, basta virar o volante de uma
extremidade à outra ou simplesmente
prosseguir em direção retilínea por uma
centena de metros.
ATENÇÃO A bateria mantida por muito
tempo em estado de carga inferior a
50% sofre danos por sulfatação, redu-
zindo a capacidade e a aptidão ao ar-
ranque. Além disso, fica mais sujeita à
possibilidade de congelamento (pode
ocorrer a -10°C). Em caso de paragem
prolongada, consultar o parágrafo "Pe-
ríodo prolongado de inatividade do veí-
culo", no capítulo "Arranque e condu-
ção".
205

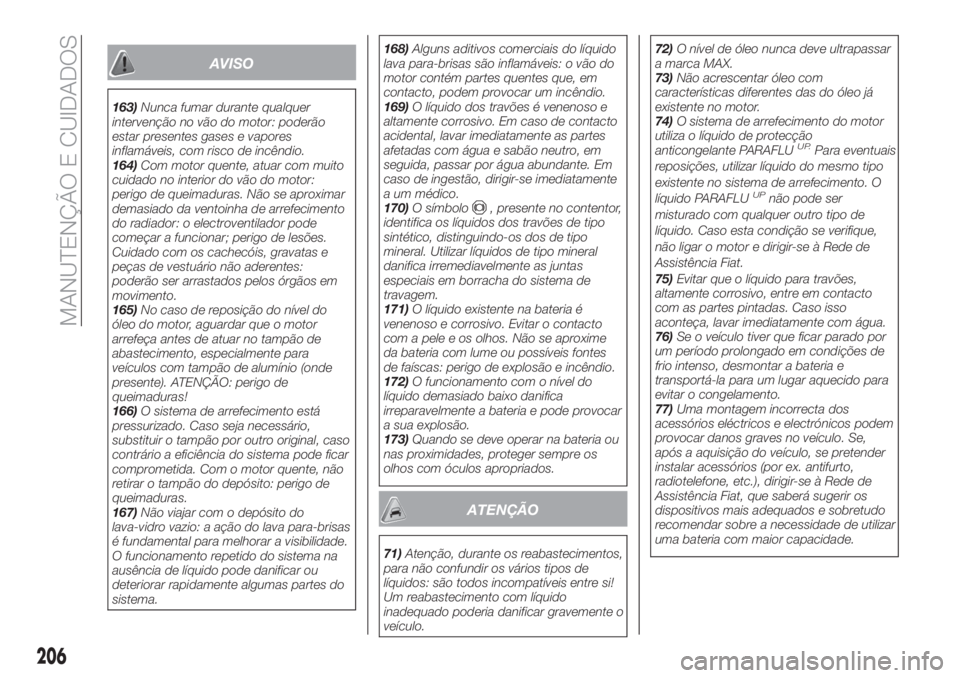

AVISO
163)Nunca fumar durante qualquer
intervenção no vão do motor: poderão
estar presentes gases e vapores
inflamáveis, com risco de incêndio.
164)Com motor quente, atuar com muito
cuidado no interior do vão do motor:
perigo de queimaduras. Não se aproximar
demasiado da ventoinha de arrefecimento
do radiador: o electroventilador pode
começar a funcionar; perigo de lesões.
Cuidado com os cachecóis, gravatas e
peças de vestuário não aderentes:
poderão ser arrastados pelos órgãos em
movimento.
165)No caso de reposição do nível do
óleo do motor, aguardar que o motor
arrefeça antes de atuar no tampão de
abastecimento, especialmente para
veículos com tampão de alumínio (onde
presente). ATENÇÃO: perigo de
queimaduras!
166)O sistema de arrefecimento está
pressurizado. Caso seja necessário,
substituir o tampão por outro original, caso
contrário a eficiência do sistema pode ficar
comprometida. Com o motor quente, não
retirar o tampão do depósito: perigo de
queimaduras.
167)Não viajar com o depósito do
lava-vidro vazio: a ação do lava para-brisas
é fundamental para melhorar a visibilidade.
O funcionamento repetido do sistema na
ausência de líquido pode danificar ou
deteriorar rapidamente algumas partes do
sistema.168)Alguns aditivos comerciais do líquido
lava para-brisas são inflamáveis: o vão do
motor contém partes quentes que, em
contacto, podem provocar um incêndio.
169)O líquido dos travões é venenoso e
altamente corrosivo. Em caso de contacto
acidental, lavar imediatamente as partes
afetadas com água e sabão neutro, em
seguida, passar por água abundante. Em
caso de ingestão, dirigir-se imediatamente
a um médico.
170)O símbolo
, presente no contentor,
identifica os líquidos dos travões de tipo
sintético, distinguindo-os dos de tipo
mineral. Utilizar líquidos de tipo mineral
danifica irremediavelmente as juntas
especiais em borracha do sistema de
travagem.
171)O líquido existente na bateria é
venenoso e corrosivo. Evitar o contacto
com a pele e os olhos. Não se aproxime
da bateria com lume ou possíveis fontes
de faíscas: perigo de explosão e incêndio.
172)O funcionamento com o nível do
líquido demasiado baixo danifica
irreparavelmente a bateria e pode provocar
a sua explosão.
173)Quando se deve operar na bateria ou
nas proximidades, proteger sempre os
olhos com óculos apropriados.
ATENÇÃO
71)Atenção, durante os reabastecimentos,
para não confundir os vários tipos de
líquidos: são todos incompatíveis entre si!
Um reabastecimento com líquido
inadequado poderia danificar gravemente o
veículo.72)O nível de óleo nunca deve ultrapassar
a marca MAX.
73)Não acrescentar óleo com
características diferentes das do óleo já
existente no motor.
74)O sistema de arrefecimento do motor
utiliza o líquido de protecção
anticongelante PARAFLU
UP.Para eventuais
reposições, utilizar líquido do mesmo tipo
existente no sistema de arrefecimento. O
líquido PARAFLU
UPnão pode ser
misturado com qualquer outro tipo de
líquido. Caso esta condição se verifique,
não ligar o motor e dirigir-se à Rede de
Assistência Fiat.
75)Evitar que o líquido para travões,
altamente corrosivo, entre em contacto
com as partes pintadas. Caso isso
aconteça, lavar imediatamente com água.
76)Se o veículo tiver que ficar parado por
um período prolongado em condições de
frio intenso, desmontar a bateria e
transportá-la para um lugar aquecido para
evitar o congelamento.
77)Uma montagem incorrecta dos
acessórios eléctricos e electrónicos podem
provocar danos graves no veículo. Se,
após a aquisição do veículo, se pretender
instalar acessórios (por ex. antifurto,
radiotelefone, etc.), dirigir-se à Rede de
Assistência Fiat, que saberá sugerir os
dispositivos mais adequados e sobretudo
recomendar sobre a necessidade de utilizar
uma bateria com maior capacidade.
206
MANUTENÇÃO E CUIDADOS

ATENÇÃO
3)O óleo do motor usado e o filtro do óleo
substituído contêm substâncias perigosas
para o ambiente. Para a substituição do
óleo e dos filtros, é aconselhável dirigir-se à
Rede de Assistência Fiat.
4)O óleo queimado da caixa de
velocidades contém substâncias perigosas
para o ambiente. Para a substituição do
óleo, é aconselhável dirigir-se à Rede de
Assistência Fiat.
5)As baterias possuem substâncias muito
perigosas para o ambiente. Para a
substituição da bateria, dirigir-se à Rede de
Assistência Fiat.
RECARGA DA
BATERIA
AVISOS
ATENÇÃO A descrição do procedi-
mento de recarga da bateria está indi-
cada unicamente a título informativo.
Para a execução desta operação,
dirigir-se à Rede de Assistência Fiat.
ATENÇÃO Antes de proceder ao corte
da alimentação eléctrica da bateria,
aguardar pelo menos um minuto a par-
tir do posicionamento do dispositivo de
arranque em STOP e a partir do fecho
da porta do lado do condutor. No pos-
terior restabelecimento da alimentação
eléctrica da bateria, certificar-se de que
o dispositivo de arranque está em
STOP e que a porta do lado do condu-
tor está fechada.
ATENÇÃO Recomenda-se uma recarga
lenta de baixa amperagem, durante
cerca de 24 horas. Uma carga durante
muito tempo pode danificar a bateria.
ATENÇÃO É essencial que os cabos do
sistema eléctrico sejam de novo ligados
correctamente à bateria, ou seja, o
cabo positivo (+) ao terminal positivo e
o cabo negativo (–) ao terminal nega-
tivo. Os terminais da bateria estão assi-
nalados com os símbolos de terminal
positivo (+) e terminal negativo (–) eestão indicados na tampa da bateria.
Os terminais dos cabos devem tam-
bém estar livres de corrosão e fixados
firmemente aos terminais. Se se utilizar
um carregador de baterias de tipo "rá-
pido" com bateria montada no veículo,
antes de ligar o carregador de baterias,
desligar ambos os cabos da bateria do
veículo. Não utilizar o carregador de
bateria de tipo "rápido" para fornecer a
tensão de arranque.
VERSÕES SEM SISTEMA
START&STOP
Para efectuar a recarga, proceder
como indicado a seguir:
desligar o terminal do pólo negativo
da bateria;
ligar aos pólos da bateria os cabos
do aparelho de recarga, respeitando as
polaridades;
ligar o aparelho de recarga;
terminada a recarga, desligar o
aparelho antes de o desligar da bateria;
ligar o terminal ao pólo negativo da
bateria.
207

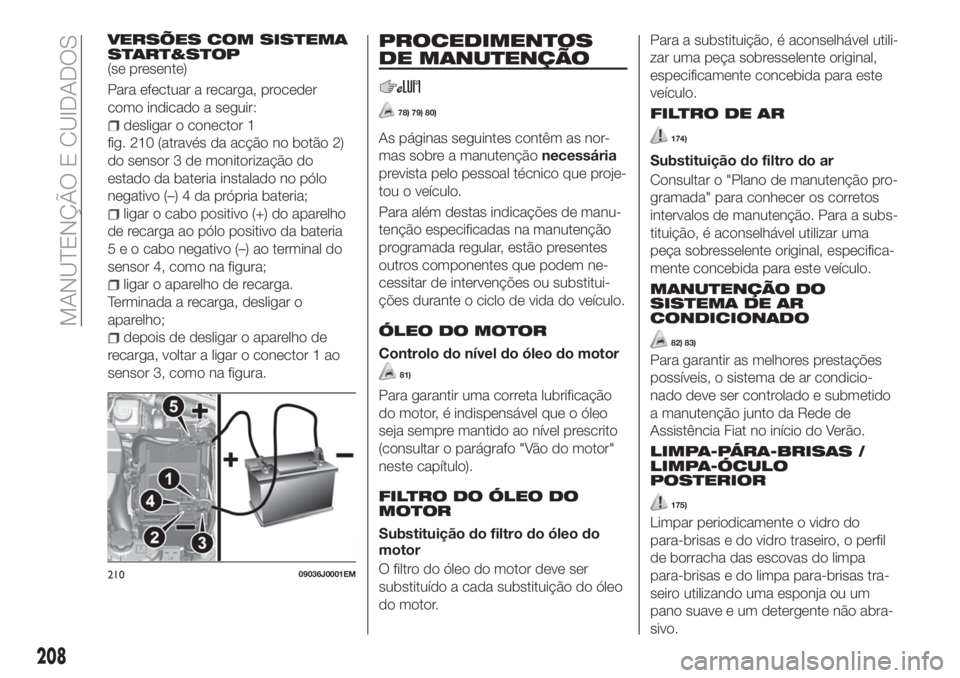

VERSÕES COM SISTEMA
START&STOP
(se presente)
Para efectuar a recarga, proceder
como indicado a seguir:
desligar o conector 1
fig. 210 (através da acção no botão 2)
do sensor 3 de monitorização do
estado da bateria instalado no pólo
negativo (–) 4 da própria bateria;
ligar o cabo positivo (+) do aparelho
de recarga ao pólo positivo da bateria
5 e o cabo negativo (–) ao terminal do
sensor 4, como na figura;
ligar o aparelho de recarga.
Terminada a recarga, desligar o
aparelho;
depois de desligar o aparelho de
recarga, voltar a ligar o conector 1 ao
sensor 3, como na figura.
PROCEDIMENTOS
DE MANUTENÇÃO
78) 79) 80)
As páginas seguintes contêm as nor-
mas sobre a manutençãonecessária
prevista pelo pessoal técnico que proje-
tou o veículo.
Para além destas indicações de manu-
tenção especificadas na manutenção
programada regular, estão presentes
outros componentes que podem ne-
cessitar de intervenções ou substitui-
ções durante o ciclo de vida do veículo.
ÓLEO DO MOTOR
Controlo do nível do óleo do motor
81)
Para garantir uma correta lubrificação
do motor, é indispensável que o óleo
seja sempre mantido ao nível prescrito
(consultar o parágrafo "Vão do motor"
neste capítulo).
FILTRO DO ÓLEO DO
MOTOR
Substituição do filtro do óleo do
motor
O filtro do óleo do motor deve ser
substituído a cada substituição do óleo
do motor.Para a substituição, é aconselhável utili-
zar uma peça sobresselente original,
especificamente concebida para este
veículo.
FILTRO DE AR
174)
Substituição do filtro do ar
Consultar o "Plano de manutenção pro-
gramada" para conhecer os corretos
intervalos de manutenção. Para a subs-
tituição, é aconselhável utilizar uma
peça sobresselente original, especifica-
mente concebida para este veículo.
MANUTENÇÃO DO
SISTEMA DE AR
CONDICIONADO
82) 83)
Para garantir as melhores prestações
possíveis, o sistema de ar condicio-
nado deve ser controlado e submetido
a manutenção junto da Rede de
Assistência Fiat no início do Verão.
LIMPA-PÁRA-BRISAS /
LIMPA-ÓCULO
POSTERIOR
175)
Limpar periodicamente o vidro do
para-brisas e do vidro traseiro, o perfil
de borracha das escovas do limpa
para-brisas e do limpa para-brisas tra-
seiro utilizando uma esponja ou um
pano suave e um detergente não abra-
sivo.
21009036J0001EM
208
MANUTENÇÃO E CUIDADOS
