DOPUNA GORIVA
136) 137) 138)
Pre dopune goriva proverite da li sipate
odgovarajuću vrstu goriva.
Pre sipanja goriva isključite motor.
BENZINSKI MOTORI
Koristiti isključivo Bezolovni benzin
95 R.O.N. (Specifikacija EN228).
DIZEL MOTORI
61)
Koristiti isključivo dizel gorivo za
motorna vozila (po Specifikaciji EN590)
U slučaju dužeg mirovanja/upotrebe
vozila u planinskim/hladnim predelima
preporučujemo da sipate gorivo koje je
dostupno na licu mesta. U tom slučaju
preporučujemo da u rezervoaru
održavate količinu goriva na više od
50% korisne zapremine rezervoara.
DOLIVANJE GORIVA
Da biste obezbedili punjenje
kompletnog rezervoara, izvedite dva
dolivanja posle prvog izbacivanja
pištolja za sipanje.
Izbegavajte dodatno dolivanje koje bi
moglo izazvati nepravilnosti u sistemu
napajanja.

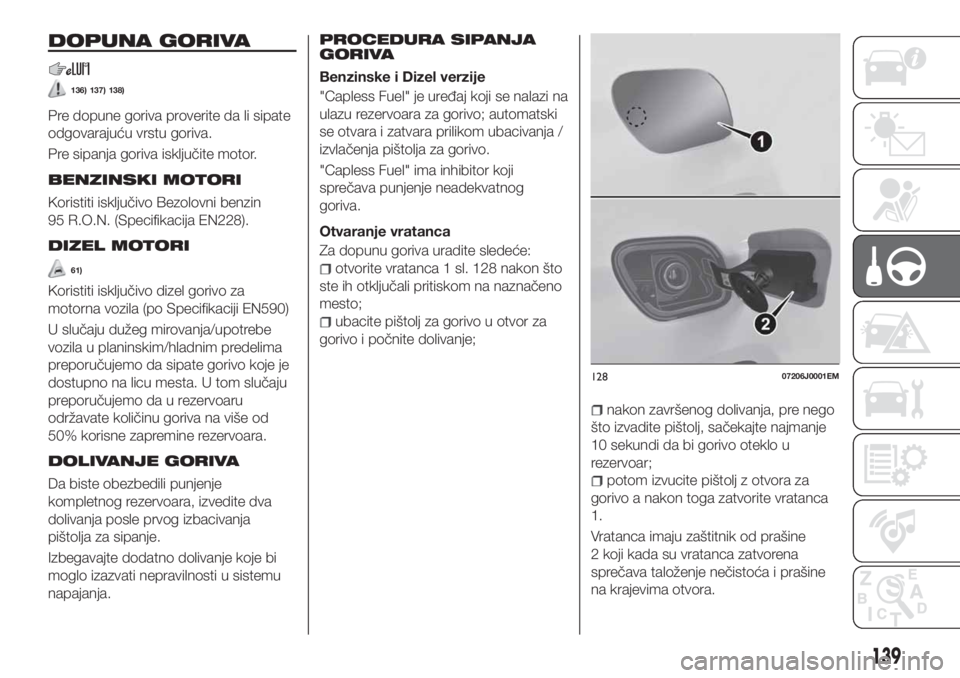

PROCEDURA SIPANJA
GORIVA
Benzinske i Dizel verzije
"Capless Fuel" je uređaj koji se nalazi na
ulazu rezervoara za gorivo; automatski
se otvara i zatvara prilikom ubacivanja /
izvlačenja pištolja za gorivo.
"Capless Fuel" ima inhibitor koji
sprečava punjenje neadekvatnog
goriva.
Otvaranje vratanca
Za dopunu goriva uradite sledeće:
otvorite vratanca 1 sl. 128 nakon što
ste ih otključali pritiskom na naznačeno
mesto;
ubacite pištolj za gorivo u otvor za
gorivo i počnite dolivanje;
nakon završenog dolivanja, pre nego
što izvadite pištolj, sačekajte najmanje
10 sekundi da bi gorivo oteklo u
rezervoar;
potom izvucite pištolj z otvora za
gorivo a nakon toga zatvorite vratanca
1.
Vratanca imaju zaštitnik od prašine
2 koji kada su vratanca zatvorena
sprečava taloženje nečistoća i prašine
na krajevima otvora.
12807206J0001EM
139

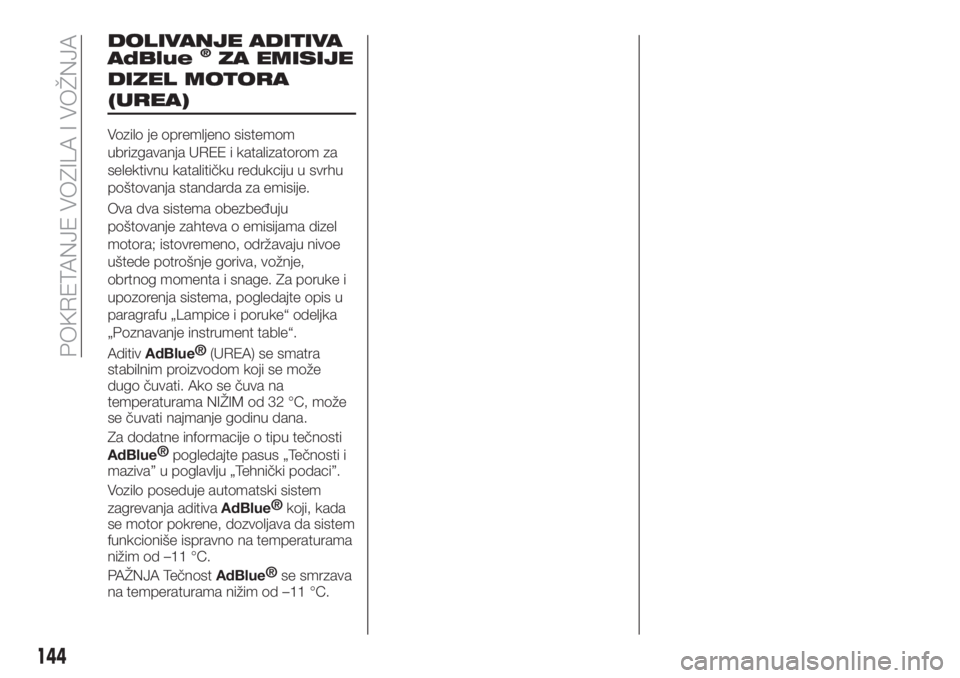

DOLIVANJE ADITIVAAdBlue®
ZA
EMISIJE DIZEL MOTORA (UREA)
(samo dizel verzije)
(za verzije/tržišta, gde je predviđeno)
140)
Preliminarni uslovi
Aditiv
AdBlue®
smrzava se na
temperaturama nižim od -11°C, a u
slučaju da je vozilo bilo zaustavljeno u
dugom vremenskom periodu na takvim
temperaturama, njegova dopuna bi
mogla da bude otežana. Zbog tih
razloga se savetuje da vozilo smestite u
garažu i/ili u zagrejani prostor i da
sačekate da se urea vrati u tečno stanje
pre nego što pristupite dopuni.
Postupiti na sledeći način:
vozilo parkirajte na ravnoj površini;
isključite motor postavivši kontakt bravu
u položaj STOP;
otvorite vratanca za gorivo 1 sl. 129,
odvrnite i skinite čep 2 (plave boje) sa
otvora za punjenje aditiva
AdBlue®
i
ponovo ga vratite na odgovarajuće
mesto 3.Dopuna sa pištoljima za gorivo
Dozvoljena je dopuna kod svakog
distributera aditiva
AdBlue®
.
Postupiti na sledeći način:
stavite pištolj za aditivAdBlue®
u
otvor za punjenje, započnite sa
dopunom i kod prvog škljocaja prekinite
sa punjenjem (škljocaj pokazuje da je
rezervoar aditiva
AdBlue®
pun). Ne
nastavljajte sa punjenjem preko mere
da bi se izbeglo curenje aditiva
AdBlue®
;
izvadite pištolj.
Punjenje pomoću posuda
Postupiti na sledeći način:
proverite rok trajanja;
pročitajte savete za korišćenje koji se
nalaze na etiketi pre nego što nastavite
sa ulivanjem sadržaja boce u rezervoar
aditiva
AdBlue®
;
u slučaju punjenja sa sistemima koji
nisu na navrtanje (npr.kanistrima), nakonprikaza obaveštenja na displeju
instrument table(pogledajte pasus
„Lampice i poruke” u poglavlju
„Upoznavanje s instrument tablom”)
napunite rezervoar
AdBlue®
sa
maksimalnom količinom od 6 litara;
u slučaju korišćenja posuda koje je
moguće navrnuti na otvor za punjenje,
smatra se da je rezervoar pun kada nivo
aditivaAdBlue™u rezervoaru prestane
da opada. Ne idite preko toga.
Operacije na kraju dopune
Postupiti na sledeći način:
vratite na mesto čep 2 sl. 129na
otvor za punjenje aditiva
AdBlue®
,
okrećući ga u smeru okretanja kazaljki
na satu i navrnuvši ga do kraja;
uređaj za punjenje dovedite u položaj
MAR (nije neophodno pokrenuti motor);
sačekajte da se ugasi obaveštenje na
displeju instrument table pre nego što
pokrenete vozilo. Obaveštenje može da
ostane upaljeno od nekoliko sekundi do
oko pola minuta. U slučaju pokretanja
motora i pomeranja vozila, obaveštenje
će ostati prikazano duže vreme,
međutim to neće dovesti u pitanje rad
motora;
ako se dopuna obavi sa praznim
rezervoarom aditiva
AdBlue®
pogledajte pasus „Sipanje goriva” u
poglavlju „Tehnički podaci”, neophodno
je sačekati 2 minuta pre pokretanja
motora.
12907206J0003EM
140
POKRETANJE VOZILA I VOŽNJA

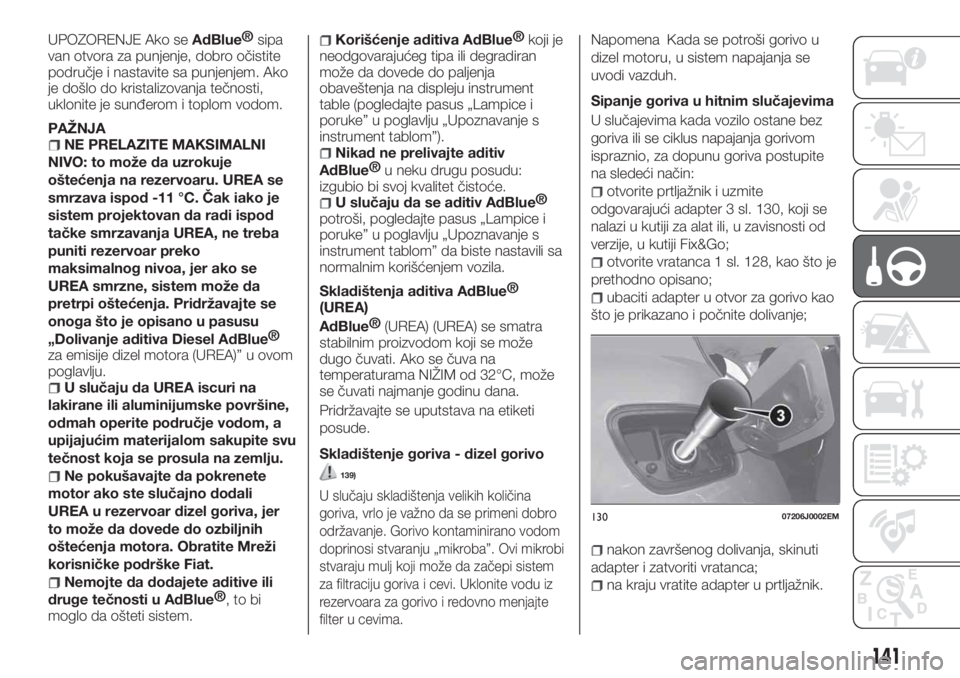

UPOZORENJE Ako seAdBlue®
sipa
van otvora za punjenje, dobro očistite
područje i nastavite sa punjenjem. Ako
je došlo do kristalizovanja tečnosti,
uklonite je sunđerom i toplom vodom.
PAŽNJANE PRELAZITE MAKSIMALNI
NIVO: to može da uzrokuje
oštećenja na rezervoaru. UREA se
smrzava ispod -11 °C. Čak iako je
sistem projektovan da radi ispod
tačke smrzavanja UREA, ne treba
puniti rezervoar preko
maksimalnog nivoa, jer ako se
UREA smrzne, sistem može da
pretrpi oštećenja. Pridržavajte se
onoga što je opisano u pasusu
„Dolivanje aditiva Diesel
AdBlue®
za emisije dizel motora (UREA)” u ovom
poglavlju.
U slučaju da UREA iscuri na
lakirane ili aluminijumske površine,
odmah operite područje vodom, a
upijajućim materijalom sakupite svu
tečnost koja se prosula na zemlju.
Ne pokušavajte da pokrenete
motor ako ste slučajno dodali
UREA u rezervoar dizel goriva, jer
to može da dovede do ozbiljnih
oštećenja motora. Obratite Mreži
korisničke podrške Fiat.
Nemojte da dodajete aditive ili
druge tečnosti u
AdBlue®
,tobi
moglo da ošteti sistem.
Korišćenje aditivaAdBlue®
koji je
neodgovarajućeg tipa ili degradiran
može da dovede do paljenja
obaveštenja na displeju instrument
table (pogledajte pasus „Lampice i
poruke” u poglavlju „Upoznavanje s
instrument tablom”).
Nikad ne prelivajte aditiv
AdBlue®
u neku drugu posudu:
izgubio bi svoj kvalitet čistoće.
U slučaju da se aditivAdBlue®
potroši, pogledajte pasus „Lampice i
poruke” u poglavlju „Upoznavanje s
instrument tablom” da biste nastavili sa
normalnim korišćenjem vozila.
Skladištenja aditiva
AdBlue®
(UREA)
AdBlue®
(UREA) (UREA) se smatra
stabilnim proizvodom koji se može
dugo čuvati. Ako se čuva na
temperaturama NIŽIM od 32°C, može
se čuvati najmanje godinu dana.
Pridržavajte se uputstava na etiketi
posude.
Skladištenje goriva - dizel gorivo
139)
U slučaju skladištenja velikih količina
goriva, vrlo je važno da se primeni dobro
održavanje. Gorivo kontaminirano vodom
doprinosi stvaranju „mikroba”. Ovi mikrobi
stvaraju mulj koji može da začepi sistem
za filtraciju goriva i cevi. Uklonite vodu iz
rezervoara za gorivo i redovno menjajte
filter u cevima.
Napomena Kada se potroši gorivo u
dizel motoru, u sistem napajanja se
uvodi vazduh.
Sipanje goriva u hitnim slučajevima
U slučajevima kada vozilo ostane bez
goriva ili se ciklus napajanja gorivom
ispraznio, za dopunu goriva postupite
na sledeći način:
otvorite prtljažnik i uzmite
odgovarajući adapter 3 sl. 130, koji se
nalazi u kutiji za alat ili, u zavisnosti od
verzije, u kutiji Fix&Go;
otvorite vratanca 1 sl. 128, kao što je
prethodno opisano;
ubaciti adapter u otvor za gorivo kao
što je prikazano i počnite dolivanje;
nakon završenog dolivanja, skinuti
adapter i zatvoriti vratanca;
na kraju vratite adapter u prtljažnik.
13007206J0002EM
141

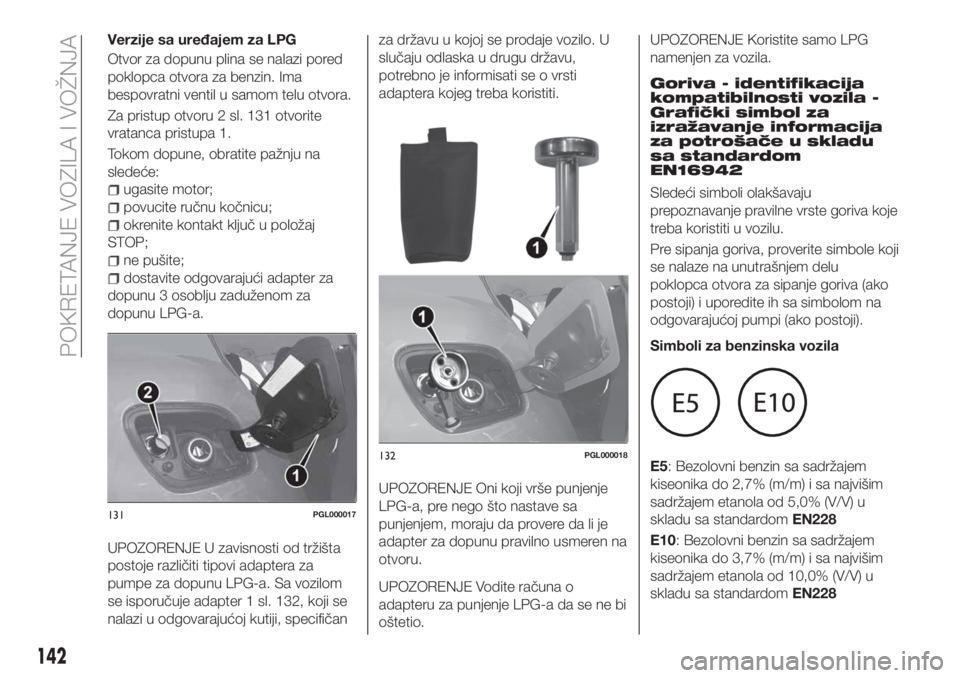

Verzije sa uređajem za LPG
Otvor za dopunu plina se nalazi pored
poklopca otvora za benzin. Ima
bespovratni ventil u samom telu otvora.
Za pristup otvoru 2 sl. 131 otvorite
vratanca pristupa 1.
Tokom dopune, obratite pažnju na
sledeće:
ugasite motor;
povucite ručnu kočnicu;
okrenite kontakt ključ u položaj
STOP;
ne pušite;
dostavite odgovarajući adapter za
dopunu 3 osoblju zaduženom za
dopunu LPG-a.
UPOZORENJE U zavisnosti od tržišta
postoje različiti tipovi adaptera za
pumpe za dopunu LPG-a. Sa vozilom
se isporučuje adapter 1 sl. 132, koji se
nalazi u odgovarajućoj kutiji, specifičanza državu u kojoj se prodaje vozilo. U
slučaju odlaska u drugu državu,
potrebno je informisati se o vrsti
adaptera kojeg treba koristiti.
UPOZORENJE Oni koji vrše punjenje
LPG-a, pre nego što nastave sa
punjenjem, moraju da provere da li je
adapter za dopunu pravilno usmeren na
otvoru.
UPOZORENJE Vodite računa o
adapteru za punjenje LPG-a da se ne bi
oštetio.UPOZORENJE Koristite samo LPG
namenjen za vozila.
Goriva - identifikacija
kompatibilnosti vozila -
Grafički simbol za
izražavanje informacija
za potrošače u skladu
sa standardom
EN16942
Sledeći simboli olakšavaju
prepoznavanje pravilne vrste goriva koje
treba koristiti u vozilu.
Pre sipanja goriva, proverite simbole koji
se nalaze na unutrašnjem delu
poklopca otvora za sipanje goriva (ako
postoji) i uporedite ih sa simbolom na
odgovarajućoj pumpi (ako postoji).
Simboli za benzinska vozila
E5: Bezolovni benzin sa sadržajem
kiseonika do 2,7% (m/m) i sa najvišim
sadržajem etanola od 5,0% (V/V) u
skladu sa standardomEN228
E10: Bezolovni benzin sa sadržajem
kiseonika do 3,7% (m/m) i sa najvišim
sadržajem etanola od 10,0% (V/V) u
skladu sa standardomEN228
131PGL000017
132PGL000018
142
POKRETANJE VOZILA I VOŽNJA

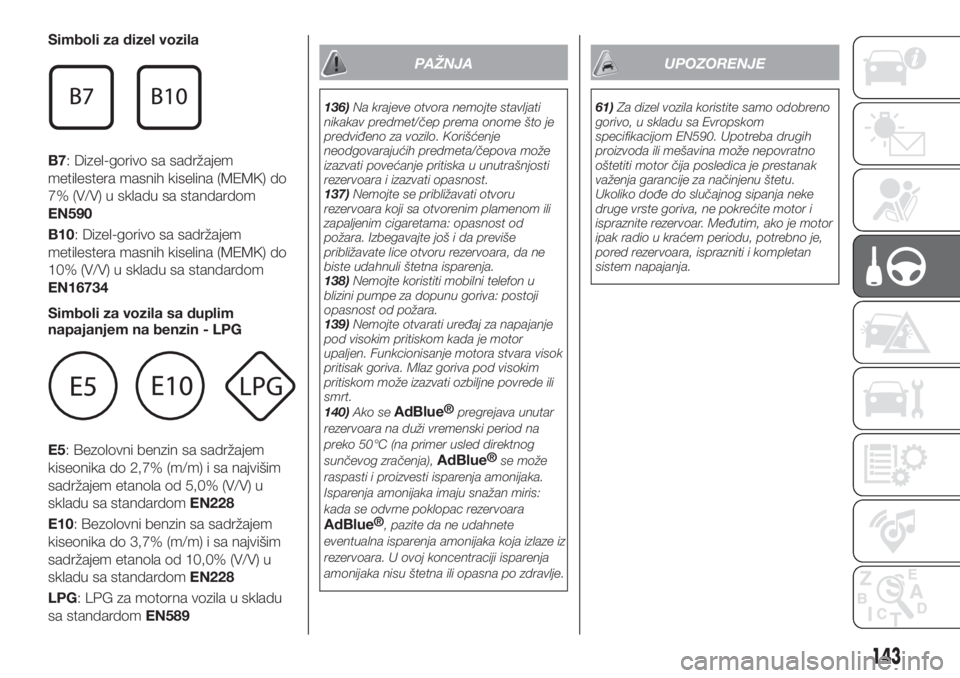

Simboli za dizel vozila
B7: Dizel-gorivo sa sadržajem
metilestera masnih kiselina (MEMK) do
7% (V/V) u skladu sa standardom
EN590
B10: Dizel-gorivo sa sadržajem
metilestera masnih kiselina (MEMK) do
10% (V/V) u skladu sa standardom
EN16734
Simboli za vozila sa duplim
napajanjem na benzin - LPG
E5: Bezolovni benzin sa sadržajem
kiseonika do 2,7% (m/m) i sa najvišim
sadržajem etanola od 5,0% (V/V) u
skladu sa standardomEN228
E10: Bezolovni benzin sa sadržajem
kiseonika do 3,7% (m/m) i sa najvišim
sadržajem etanola od 10,0% (V/V) u
skladu sa standardomEN228
LPG: LPG za motorna vozila u skladu
sa standardomEN589
PAŽNJA
136)Na krajeve otvora nemojte stavljati
nikakav predmet/čep prema onome što je
predviđeno za vozilo. Korišćenje
neodgovarajućih predmeta/čepova može
izazvati povećanje pritiska u unutrašnjosti
rezervoara i izazvati opasnost.
137)Nemojte se približavati otvoru
rezervoara koji sa otvorenim plamenom ili
zapaljenim cigaretama: opasnost od
požara. Izbegavajte još i da previše
približavate lice otvoru rezervoara, da ne
biste udahnuli štetna isparenja.
138)Nemojte koristiti mobilni telefon u
blizini pumpe za dopunu goriva: postoji
opasnost od požara.
139)Nemojte otvarati uređaj za napajanje
pod visokim pritiskom kada je motor
upaljen. Funkcionisanje motora stvara visok
pritisak goriva. Mlaz goriva pod visokim
pritiskom može izazvati ozbiljne povrede ili
smrt.
140)Ako se
AdBlue®
pregrejava unutar
rezervoara na duži vremenski period na
preko 50°C (na primer usled direktnog
sunčevog zračenja),
AdBlue®
se može
raspasti i proizvesti isparenja amonijaka.
Isparenja amonijaka imaju snažan miris:
kada se odvrne poklopac rezervoara
AdBlue®
, pazite da ne udahnete
eventualna isparenja amonijaka koja izlaze iz
rezervoara. U ovoj koncentraciji isparenja
amonijaka nisu štetna ili opasna po zdravlje.
UPOZORENJE
61)Za dizel vozila koristite samo odobreno
gorivo, u skladu sa Evropskom
specifikacijom EN590. Upotreba drugih
proizvoda ili mešavina može nepovratno
oštetiti motor čija posledica je prestanak
važenja garancije za načinjenu štetu.
Ukoliko dođe do slučajnog sipanja neke
druge vrste goriva, ne pokrećite motor i
ispraznite rezervoar. Međutim, ako je motor
ipak radio u kraćem periodu, potrebno je,
pored rezervoara, isprazniti i kompletan
sistem napajanja.
143

DOLIVANJE ADITIVA
AdBlue®ZA EMISIJE
DIZEL MOTORA
(UREA)
Vozilo je opremljeno sistemom
ubrizgavanja UREE i katalizatorom za
selektivnu katalitičku redukciju u svrhu
poštovanja standarda za emisije.
Ova dva sistema obezbeđuju
poštovanje zahteva o emisijama dizel
motora; istovremeno, održavaju nivoe
uštede potrošnje goriva, vožnje,
obrtnog momenta i snage. Za poruke i
upozorenja sistema, pogledajte opis u
paragrafu „Lampice i poruke“ odeljka
„Poznavanje instrument table“.
Aditiv
AdBlue®
(UREA) se smatra
stabilnim proizvodom koji se može
dugo čuvati. Ako se čuva na
temperaturama NIŽIM od 32 °C, može
se čuvati najmanje godinu dana.
Za dodatne informacije o tipu tečnosti
AdBlue®
pogledajte pasus „Tečnosti i
maziva” u poglavlju „Tehnički podaci”.
Vozilo poseduje automatski sistem
zagrevanja aditiva
AdBlue®
koji, kada
se motor pokrene, dozvoljava da sistem
funkcioniše ispravno na temperaturama
nižim od –11 °C.
PAŽNJA Tečnost
AdBlue®
se smrzava
na temperaturama nižim od –11 °C.
144
POKRETANJE VOZILA I VOŽNJA

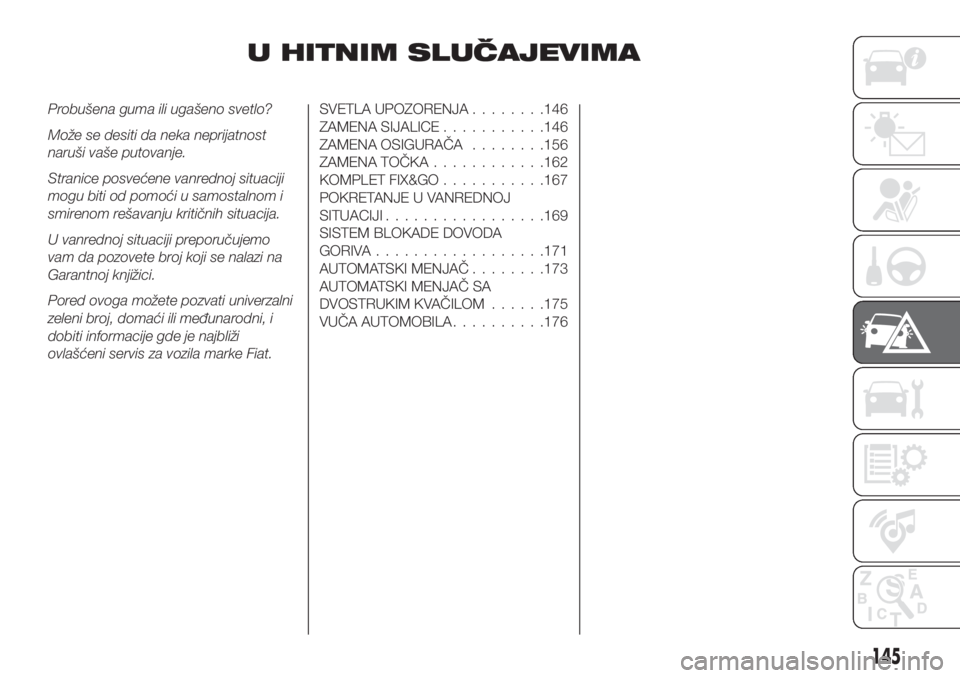

U HITNIM SLUČAJEVIMA
Probušena guma ili ugašeno svetlo?
Može se desiti da neka neprijatnost
naruši vaše putovanje.
Stranice posvećene vanrednoj situaciji
mogu biti od pomoći u samostalnom i
smirenom rešavanju kritičnih situacija.
U vanrednoj situaciji preporučujemo
vam da pozovete broj koji se nalazi na
Garantnoj knjižici.
Pored ovoga možete pozvati univerzalni
zeleni broj, domaći ili međunarodni, i
dobiti informacije gde je najbliži
ovlašćeni servis za vozila marke Fiat.SVETLA UPOZORENJA........146
ZAMENA SIJALICE...........146
ZAMENA OSIGURAČA........156
ZAMENA TOČKA............162
KOMPLET FIX&GO...........167
POKRETANJE U VANREDNOJ
SITUACIJI.................169
SISTEM BLOKADE DOVODA
GORIVA..................171
AUTOMATSKI MENJAČ........173
AUTOMATSKI MENJAČ SA
DVOSTRUKIM KVAČILOM......175
VUČA AUTOMOBILA..........176
145

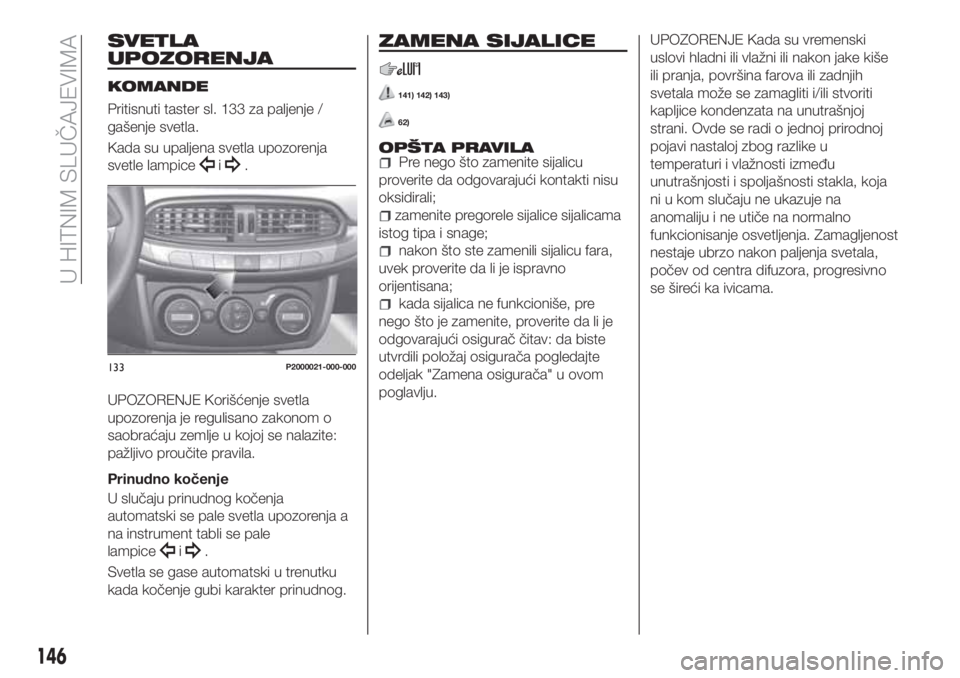

SVETLA
UPOZORENJA
KOMANDE
Pritisnuti taster sl. 133 za paljenje /
gašenje svetla.
Kada su upaljena svetla upozorenja
svetle lampice
i.
UPOZORENJE Korišćenje svetla
upozorenja je regulisano zakonom o
saobraćaju zemlje u kojoj se nalazite:
pažljivo proučite pravila.
Prinudno kočenje
U slučaju prinudnog kočenja
automatski se pale svetla upozorenja a
na instrument tabli se pale
lampice
i.
Svetla se gase automatski u trenutku
kada kočenje gubi karakter prinudnog.
ZAMENA SIJALICE
141) 142) 143)
62)
OPŠTA PRAVILAPre nego što zamenite sijalicu
proverite da odgovarajući kontakti nisu
oksidirali;
zamenite pregorele sijalice sijalicama
istog tipa i snage;
nakon što ste zamenili sijalicu fara,
uvek proverite da li je ispravno
orijentisana;
kada sijalica ne funkcioniše, pre
nego što je zamenite, proverite da li je
odgovarajući osigurač čitav: da biste
utvrdili položaj osigurača pogledajte
odeljak "Zamena osigurača" u ovom
poglavlju.
UPOZORENJE Kada su vremenski
uslovi hladni ili vlažni ili nakon jake kiše
ili pranja, površina farova ili zadnjih
svetala može se zamagliti i/ili stvoriti
kapljice kondenzata na unutrašnjoj
strani. Ovde se radi o jednoj prirodnoj
pojavi nastaloj zbog razlike u
temperaturi i vlažnosti između
unutrašnjosti i spoljašnosti stakla, koja
ni u kom slučaju ne ukazuje na
anomaliju i ne utiče na normalno
funkcionisanje osvetljenja. Zamagljenost
nestaje ubrzo nakon paljenja svetala,
počev od centra difuzora, progresivno
se šireći ka ivicama.
133P2000021-000-000
146
U HITNIM SLUČAJEVIMA

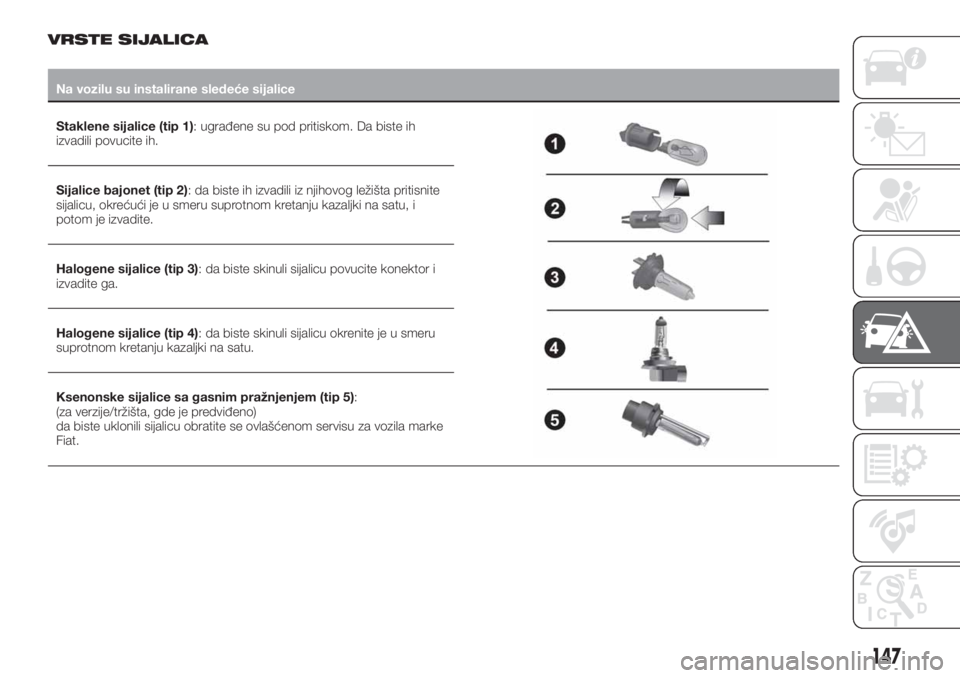

VRSTE SIJALICA
Na vozilu su instalirane sledeće sijalice
Staklene sijalice (tip 1): ugrađene su pod pritiskom. Da biste ih
izvadili povucite ih.
Sijalice bajonet (tip 2): da biste ih izvadili iz njihovog ležišta pritisnite
sijalicu, okrećući je u smeru suprotnom kretanju kazaljki na satu, i
potom je izvadite.
Halogene sijalice (tip 3): da biste skinuli sijalicu povucite konektor i
izvadite ga.
Halogene sijalice (tip 4): da biste skinuli sijalicu okrenite je u smeru
suprotnom kretanju kazaljki na satu.
Ksenonske sijalice sa gasnim pražnjenjem (tip 5):
(za verzije/tržišta, gde je predviđeno)
da biste uklonili sijalicu obratite se ovlašćenom servisu za vozila marke
Fiat.
147

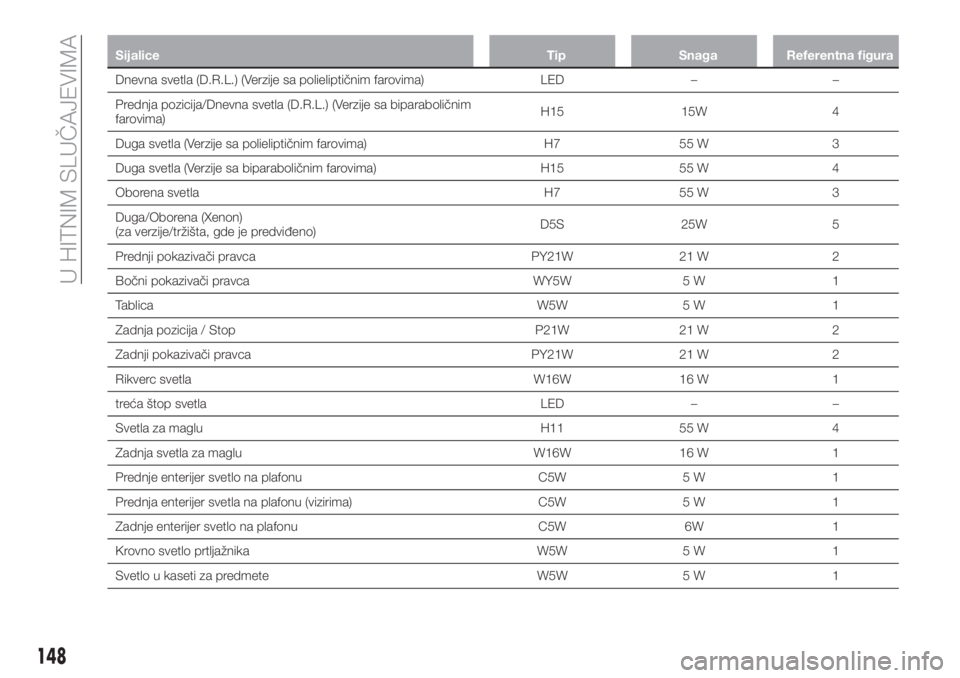

Sijalice Tip Snaga Referentna figura
Dnevna svetla (D.R.L.) (Verzije sa polieliptičnim farovima) LED – –
Prednja pozicija/Dnevna svetla (D.R.L.) (Verzije sa biparaboličnim
farovima)H15 15W 4
Duga svetla (Verzije sa polieliptičnim farovima) H7 55 W 3
Duga svetla (Verzije sa biparaboličnim farovima) H15 55 W 4
Oborena svetla H7 55 W 3
Duga/Oborena (Xenon)
(za verzije/tržišta, gde je predviđeno)D5S 25W 5
Prednji pokazivači pravca PY21W 21 W 2
Bočni pokazivači pravca WY5W 5 W 1
Tablica W5W 5 W 1
Zadnja pozicija / Stop P21W 21 W 2
Zadnji pokazivači pravca PY21W 21 W 2
Rikverc svetla W16W 16 W 1
treća štop svetla LED – –
Svetla za maglu H11 55 W 4
Zadnja svetla za maglu W16W 16 W 1
Prednje enterijer svetlo na plafonu C5W 5 W 1
Prednja enterijer svetla na plafonu (vizirima) C5W 5 W 1
Zadnje enterijer svetlo na plafonu C5W 6W 1
Krovno svetlo prtljažnika W5W 5 W 1
Svetlo u kaseti za predmete W5W 5 W 1
148
U HITNIM SLUČAJEVIMA
