FIAT TIPO 5DOORS STATION WAGON 2019 Knjižica za upotrebu i održavanje (in Serbian)

PAŽNJA
155)Informacije predviđene važećim
propisima su navedene na etiketama kutiji
kompleta Fix&Go. Pažljivo pročitajte etiketu
na kutiji pre korišćenja, izbegavajte
nepravilnu upotrebu. Kit treba da koriste
odrasle osobe i ne može se ostaviti na
korišćenje maloletnim osobama.
156)PAŽNJA! Ne prelazite brzinu od
80 km/h. Nemojte da naglo ubrzavate.
Komplet služi za privremenu popravku,
stoga stručnjak treba da pregleda i popravi
pneumatik u što kraćem vremenskom roku.
Pre korišćenja kompleta proveriti da
pneumatik nije previše oštećen i da je felna
u dobrom stanju, ako nije nemojte koristiti
točak i obratite se službi za pomoć na
putu. Nemojte uklanjati strana tela sa
pneumatika. Nemojte kompresor ostavljati
upaljen preko 20 minuta: opasnost od
pregrevanja.
UPOZORENJE
67)Tečno zaptivno sredstvo je efikasno na
spoljašnjim temperaturama između -40°C i
+55°C. Tečno zaptivno sredstvo ima rok
trajanja. Mogu se popravljati pneumatici koji
su oštećeni na gazištu sve do prečnika od
maksimalno 6 mm. Kutiju i etiketu pokažite
osoblju koje će morati da rukuje
pneumatikom tretiranim kompletom za
popravku pneumatika.

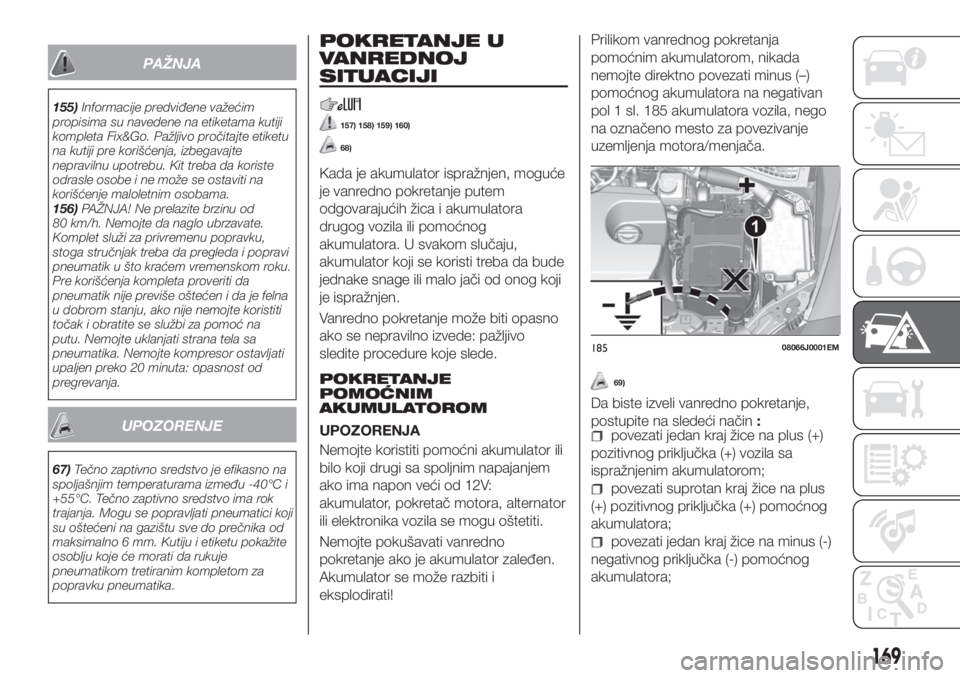

POKRETANJE U
VANREDNOJ
SITUACIJI
157) 158) 159) 160)
68)
Kada je akumulator ispražnjen, moguće
je vanredno pokretanje putem
odgovarajućih žica i akumulatora
drugog vozila ili pomoćnog
akumulatora. U svakom slučaju,
akumulator koji se koristi treba da bude
jednake snage ili malo jači od onog koji
je ispražnjen.
Vanredno pokretanje može biti opasno
ako se nepravilno izvede: pažljivo
sledite procedure koje slede.
POKRETANJE
POMOĆNIM
AKUMULATOROM
UPOZORENJA
Nemojte koristiti pomoćni akumulator ili
bilo koji drugi sa spoljnim napajanjem
ako ima napon veći od 12V:
akumulator, pokretač motora, alternator
ili elektronika vozila se mogu oštetiti.
Nemojte pokušavati vanredno
pokretanje ako je akumulator zaleđen.
Akumulator se može razbiti i
eksplodirati!Prilikom vanrednog pokretanja
pomoćnim akumulatorom, nikada
nemojte direktno povezati minus (–)
pomoćnog akumulatora na negativan
pol 1 sl. 185 akumulatora vozila, nego
na označeno mesto za povezivanje
uzemljenja motora/menjača.
69)
Da biste izveli vanredno pokretanje,
postupite na sledeći način:
povezati jedan kraj žice na plus (+)
pozitivnog priključka (+) vozila sa
ispražnjenim akumulatorom;
povezati suprotan kraj žice na plus
(+) pozitivnog priključka (+) pomoćnog
akumulatora;
povezati jedan kraj žice na minus (-)
negativnog priključka (-) pomoćnog
akumulatora;
18508066J0001EM
169

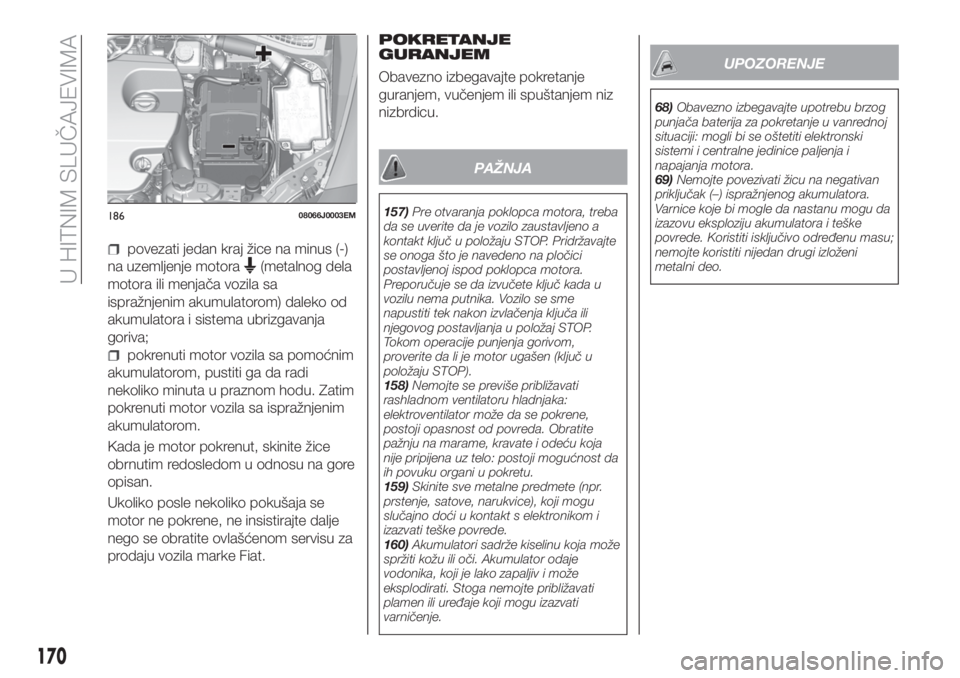

povezati jedan kraj žice na minus (-)
na uzemljenje motora
(metalnog dela
motora ili menjača vozila sa
ispražnjenim akumulatorom) daleko od
akumulatora i sistema ubrizgavanja
goriva;
pokrenuti motor vozila sa pomoćnim
akumulatorom, pustiti ga da radi
nekoliko minuta u praznom hodu. Zatim
pokrenuti motor vozila sa ispražnjenim
akumulatorom.
Kada je motor pokrenut, skinite žice
obrnutim redosledom u odnosu na gore
opisan.
Ukoliko posle nekoliko pokušaja se
motor ne pokrene, ne insistirajte dalje
nego se obratite ovlašćenom servisu za
prodaju vozila marke Fiat.
POKRETANJE
GURANJEM
Obavezno izbegavajte pokretanje
guranjem, vučenjem ili spuštanjem niz
nizbrdicu.
PAŽNJA
157)Pre otvaranja poklopca motora, treba
da se uverite da je vozilo zaustavljeno a
kontakt ključ u položaju STOP. Pridržavajte
se onoga što je navedeno na pločici
postavljenoj ispod poklopca motora.
Preporučuje se da izvučete ključ kada u
vozilu nema putnika. Vozilo se sme
napustiti tek nakon izvlačenja ključa ili
njegovog postavljanja u položaj STOP.
Tokom operacije punjenja gorivom,
proverite da li je motor ugašen (ključ u
položaju STOP).
158)Nemojte se previše približavati
rashladnom ventilatoru hladnjaka:
elektroventilator može da se pokrene,
postoji opasnost od povreda. Obratite
pažnju na marame, kravate i odeću koja
nije pripijena uz telo: postoji mogućnost da
ih povuku organi u pokretu.
159)Skinite sve metalne predmete (npr.
prstenje, satove, narukvice), koji mogu
slučajno doći u kontakt s elektronikom i
izazvati teške povrede.
160)Akumulatori sadrže kiselinu koja može
spržiti kožu ili oči. Akumulator odaje
vodonika, koji je lako zapaljiv i može
eksplodirati. Stoga nemojte približavati
plamen ili uređaje koji mogu izazvati
varničenje.
UPOZORENJE
68)Obavezno izbegavajte upotrebu brzog
punjača baterija za pokretanje u vanrednoj
situaciji: mogli bi se oštetiti elektronski
sistemi i centralne jedinice paljenja i
napajanja motora.
69)Nemojte povezivati žicu na negativan
priključak (–) ispražnjenog akumulatora.
Varnice koje bi mogle da nastanu mogu da
izazovu eksploziju akumulatora i teške
povrede. Koristiti isključivo određenu masu;
nemojte koristiti nijedan drugi izloženi
metalni deo.
18608066J0003EM
170
U HITNIM SLUČAJEVIMA

SISTEM BLOKADE
DOVODA GORIVA
OPIS
Benzinske i Dizel verzije
Aktivira se u slučaju udarca i dovodi do:
prekida dovoda goriva sa
naknadnim gašenjem motora;
automatsko otključavanje vrata;
paljenje unutrašnjeg osvetljenja;
deaktiviranje ventilacije klima
uređaja;
paljenje svetla za vanredne situacije
(da biste deaktivirali ova svetla pritisnite
dugme koje se nalazi na instrument
tabli).
Na nekim verzijama intervencija sistema
signalizirana je pojavljivanjem poruke na
ekranu. Na isti način odgovarajuća
poruka na displeju upozorava vozača u
slučaju kada je funkcionisanje sistema
narušeno.
UPOZORENJE Pažljivo proverite vozilo
da biste se uverili da nije došlo do
gubitka goriva, na primer u odeljku
motora, ispod vozila ili u blizini zone
rezervoara. Nakon udara, kontakt bravu
postavite na poziciju STOP kako se ne
bi ispraznio akumulator.
Verzije LPG
(ako postoji)
Kod verzija LPG, osim onoga što je
gore navedeno, sistem blokade goriva
odmah prekida dotok benzina, obavlja
zatvaranje sigurnosnih elektroventila za
LPG i prekida ubrizgavanje sa pratećim
gašenjem motora.
171

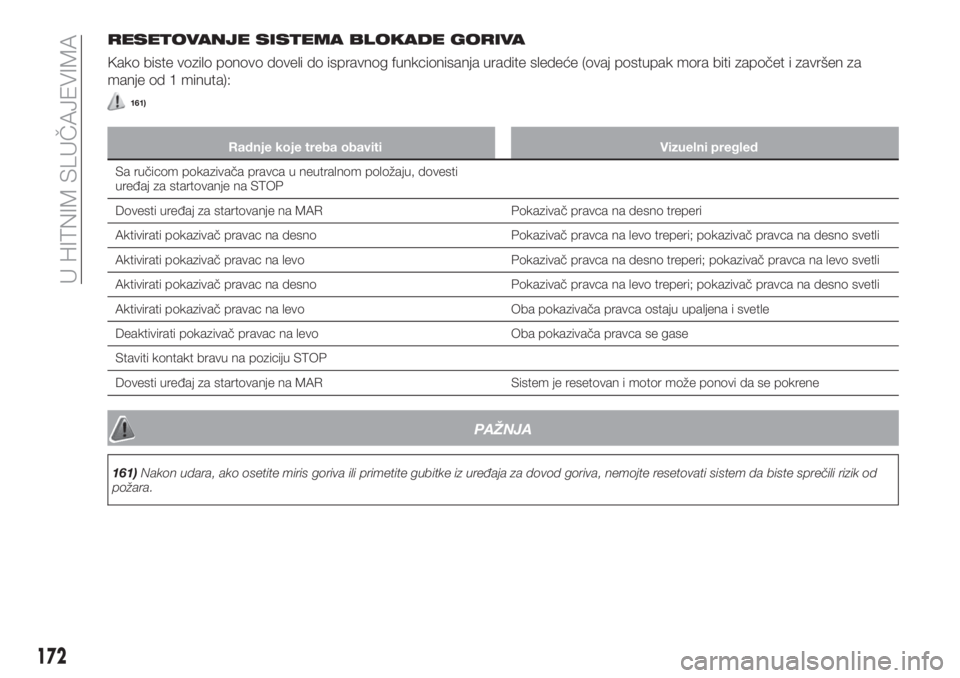

RESETOVANJE SISTEMA BLOKADE GORIVA
Kako biste vozilo ponovo doveli do ispravnog funkcionisanja uradite sledeće (ovaj postupak mora biti započet i završen za
manje od 1 minuta):
161)
Radnje koje treba obaviti Vizuelni pregled
Sa ručicom pokazivača pravca u neutralnom položaju, dovesti
uređaj za startovanje na STOP
Dovesti uređaj za startovanje na MAR Pokazivač pravca na desno treperi
Aktivirati pokazivač pravac na desno Pokazivač pravca na levo treperi; pokazivač pravca na desno svetli
Aktivirati pokazivač pravac na levo Pokazivač pravca na desno treperi; pokazivač pravca na levo svetli
Aktivirati pokazivač pravac na desno Pokazivač pravca na levo treperi; pokazivač pravca na desno svetli
Aktivirati pokazivač pravac na levo Oba pokazivača pravca ostaju upaljena i svetle
Deaktivirati pokazivač pravac na levo Oba pokazivača pravca se gase
Staviti kontakt bravu na poziciju STOP
Dovesti uređaj za startovanje na MAR Sistem je resetovan i motor može ponovi da se pokrene
PAŽNJA
161)Nakon udara, ako osetite miris goriva ili primetite gubitke iz uređaja za dovod goriva, nemojte resetovati sistem da biste sprečili rizik od
požara.
172
U HITNIM SLUČAJEVIMA

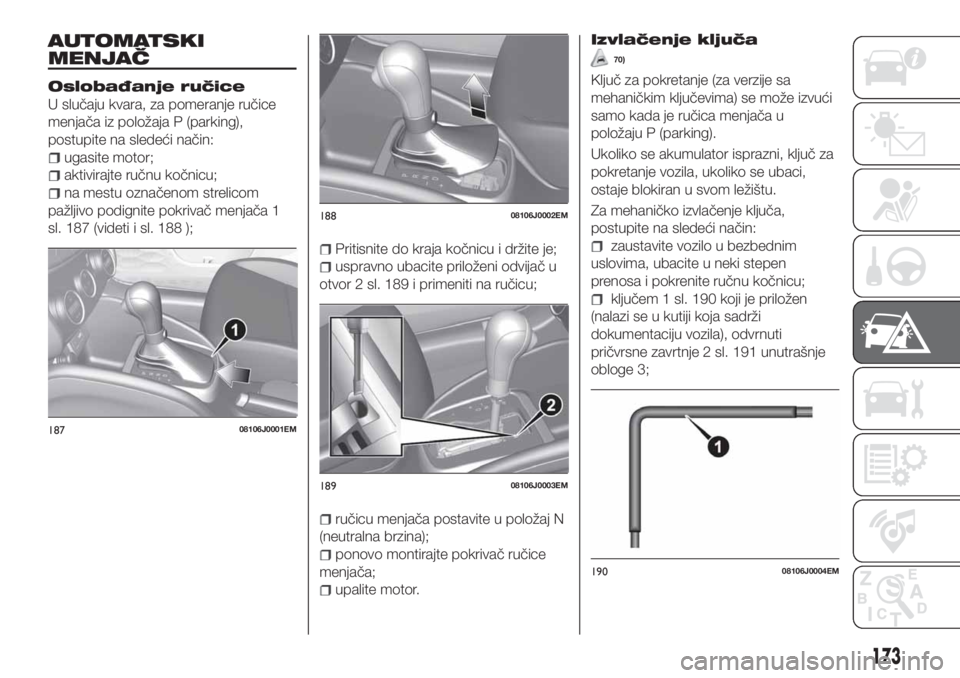

AUTOMATSKI
MENJAČ
Oslobađanje ručice
U slučaju kvara, za pomeranje ručice
menjača iz položaja P (parking),
postupite na sledeći način:
ugasite motor;
aktivirajte ručnu kočnicu;
na mestu označenom strelicom
pažljivo podignite pokrivač menjača 1
sl. 187 (videti i sl. 188 );
Pritisnite do kraja kočnicu i držite je;
uspravno ubacite priloženi odvijač u
otvor 2 sl. 189 i primeniti na ručicu;
ručicu menjača postavite u položaj N
(neutralna brzina);
ponovo montirajte pokrivač ručice
menjača;
upalite motor.
Izvlačenje ključa
70)
Ključ za pokretanje (za verzije sa
mehaničkim ključevima) se može izvući
samo kada je ručica menjača u
položaju P (parking).
Ukoliko se akumulator isprazni, ključ za
pokretanje vozila, ukoliko se ubaci,
ostaje blokiran u svom ležištu.
Za mehaničko izvlačenje ključa,
postupite na sledeći način:
zaustavite vozilo u bezbednim
uslovima, ubacite u neki stepen
prenosa i pokrenite ručnu kočnicu;
ključem 1 sl. 190 koji je priložen
(nalazi se u kutiji koja sadrži
dokumentaciju vozila), odvrnuti
pričvrsne zavrtnje 2 sl. 191 unutrašnje
obloge 3;
18708106J0001EM
18808106J0002EM
18908106J0003EM
19008106J0004EM
173

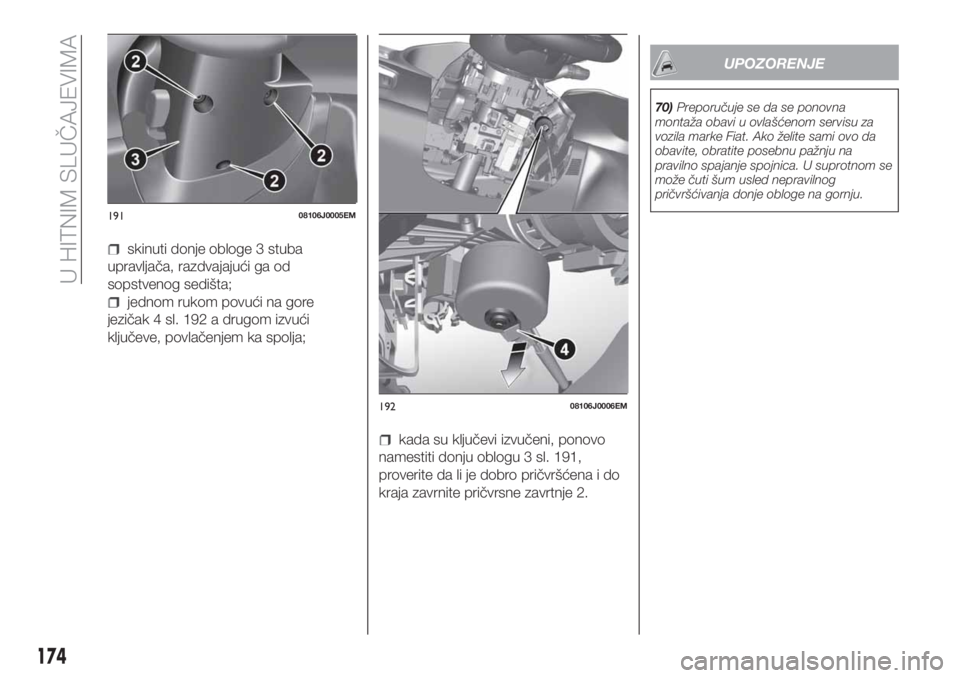

skinuti donje obloge 3 stuba
upravljača, razdvajajući ga od
sopstvenog sedišta;
jednom rukom povući na gore
jezičak 4 sl. 192 a drugom izvući
ključeve, povlačenjem ka spolja;
kada su ključevi izvučeni, ponovo
namestiti donju oblogu 3 sl. 191,
proverite da li je dobro pričvršćena i do
kraja zavrnite pričvrsne zavrtnje 2.
UPOZORENJE
70)Preporučuje se da se ponovna
montaža obavi u ovlašćenom servisu za
vozila marke Fiat. Ako želite sami ovo da
obavite, obratite posebnu pažnju na
pravilno spajanje spojnica. U suprotnom se
može čuti šum usled nepravilnog
pričvršćivanja donje obloge na gornju.
19108106J0005EM
19208106J0006EM
174
U HITNIM SLUČAJEVIMA

AUTOMATSKI
MENJAČ SA
DVOSTRUKIM
KVAČILOM
Oslobađanje ručice
U slučaju kvara ili ispražnjenog
akumulatora, za otpuštanje ručice
menjača, postupite na sledeći način:
ugasite motor;
aktivirajte ručnu kočnicu;
pažljivo skinite element menjača
1 tamo gde pokazuje strelica
sl. 193 (zajedno sa pokrivačem ručice
menjača) podižući ga prema gore (videti
i sl. 194 );
Pritisnite do kraja kočnicu i držite je;
uspravno ubacite priloženi odvijač u
otvor 2 sl. 194 i primeniti na ručicu;
ručicu menjača postavite u položaj N
(neutralna brzina);
ponovo montirajte prikaz i pokrivač
menjača;
upalite motor.
Izvlačenje ključa
71)
Ključ za pokretanje se može izvući
samo kada je ručica menjača u
položaju P (parkiranje). Ukoliko se
akumulator isprazni, ključ za pokretanje
vozila, ukoliko se ubaci, ostaje blokiran
u svom ležištu.
Za mehaničko izvlačenje ključa,
postupite na sledeći način:
zaustavite vozilo u bezbednim
uslovima, i aktivirajte ručnu kočnicu;
ključem 1 sl. 196 koji je priložen
(nalazi se u kutiji koja sadrži
dokumentaciju vozila), odvrnuti
pričvrsne zavrtnje 2 sl. 197 unutrašnjih
obloga 3;
skinuti donju oblogu 3 sl. 197 stuba
upravljača, razdvajajući ga od
sopstvenog sedišta;
19308106J0001EM
19408106J0002EM
19508106J0003EM
19608106J0004EM
175

jednom rukom povući na gore jezičak
4 sl. 198 a drugom izvući ključeve,
povlačenjem ka spolja;
kada su ključevi izvučeni, ponovo
namestiti donju oblogu 3 sl. 197,
proverite da li je dobro pričvršćena i do
kraja zavrnite pričvrsne zavrtnje 2.
UPOZORENJE
71)Preporučuje se da se ponovna
montaža obavi u ovlašćenom servisu za
vozila marke Fiat. Ako želite sami ovo da
obavite, obratite posebnu pažnju na
pravilno spajanje spojnica. U suprotnom se
može čuti šum usled nepravilnog
pričvršćivanja donje obloge na gornju.
VUČA AUTOMOBILA
KAČENJE ALKE ZA VUČU
162) 163) 164)
Alka za vuču (dolazi sa vozilom), nalazi
se u kutiji za alat koja se nalazi u
prtljažniku.
Prednji
Postupiti kao što je navedeno:
skinite i uklonite zaštitni čep;
vratite alku za vuču 1 sl. 199 i
pričvrstite je na prednji stožer sa
navojima.
Zadnji
Postupiti kao što je navedeno:
skinite i uklonite zaštitni čep;
vratite alku za vuču 1 sl. 200 i
pričvrstite je na zadnji stožer sa
navojima.
19708106J0005EM
19808106J0006EM
19908116J0001EM
176
U HITNIM SLUČAJEVIMA

PAŽNJA
162)Pre početka vuče, okrenite kontakt
ključ u položaj MAR a potom u STOP, bez
izvlačenja. Izvlačenjem ključa automatski se
uključuje blokada upravljača, uz posledičnu
nemogućnost upravljanja točkovima.
Proverite da li je ručica menjača u položaju
neutralne brzine (za verzije sa automatskim
menjačem (ako postoji) proveriti da li je
ručica menjača u položaju N).163)Tokom vuče imajte na umu da je bez
servo kočnice za kočenje potrebna veća
sila pritiska na papučicu i za skretanje je
potrebna veća sila koja treba da deluje na
volan. Ne koristite flaksibilnu užad za vuču i
izbegavajte trzanja. Tokom operacija vuče
utvrdite da li spojnica za fiksiranje na vozilo
oštećuje delove koje dodiruje. Prilikom vuče
vozila obavezno je poštovanje specifičnih
pravila drumskog saobraćaja, koja se
odnose kako na uređaje za vuču, tako i na
ponašanje na putu. Tokom vuče vozila ne
uključujte motor. Pre zavrtanja alke pažljivo
očistite ležište sa navojem. Kuke za vuču
prednje i zadnje mogu se koristiti jedino za
operacije pomoći na putu.
164)Kuke za vuču prednje i zadnje mogu
se koristiti jedino za operacije pomoći na
putu. Dozvoljena je vuča na kratke relacije
pomoću odgovarajućeg uređaja koji
odgovara saobraćajnim propisima (kruta
letva), kretanje vozila po putu u cilju
pripreme za vuču ili prevoz pomoću
kamiona. Kuke se NE SMEJU koristiti za
operacije izvlačenja vozila koje je van puta ili
kada postoje prepreke i/ili za oprecije
vučenja pomoću užadi ili drugih uređaja koji
nisu kruti. Uz poštovanje napred pomenutih
uslova, vučenje treba izvoditi sa dva vozila
(vučno i vučeno koja su što je moguće više
poravnata po osi.
200P1030149-000-000
177

ODRŽAVANJE I BRIGA O VOZILU
Pravilno održavanje dozvoljava da se
vremenom održe performanse vozila, uz
kontrolu troškova upotrebe i očuvanje
efikasnosti bezbednosnih sistema.
U ovom poglavlju objašnjavamo kako.REDOVNO ODRŽAVANJE......179
KUĆIŠTE MOTORA...........191
PUNJENJE AKUMULATORA.....203
PROCEDURE ODRŽAVANJA.....204
PODIZANJE VOZILA..........207
FELNE I PNEUMATICI.........207
KOČNICE.................208
KAROSERIJA..............208
UNUTRAŠNJOST............210
178
ODRŽAVANJE I BRIGA O VOZILU
