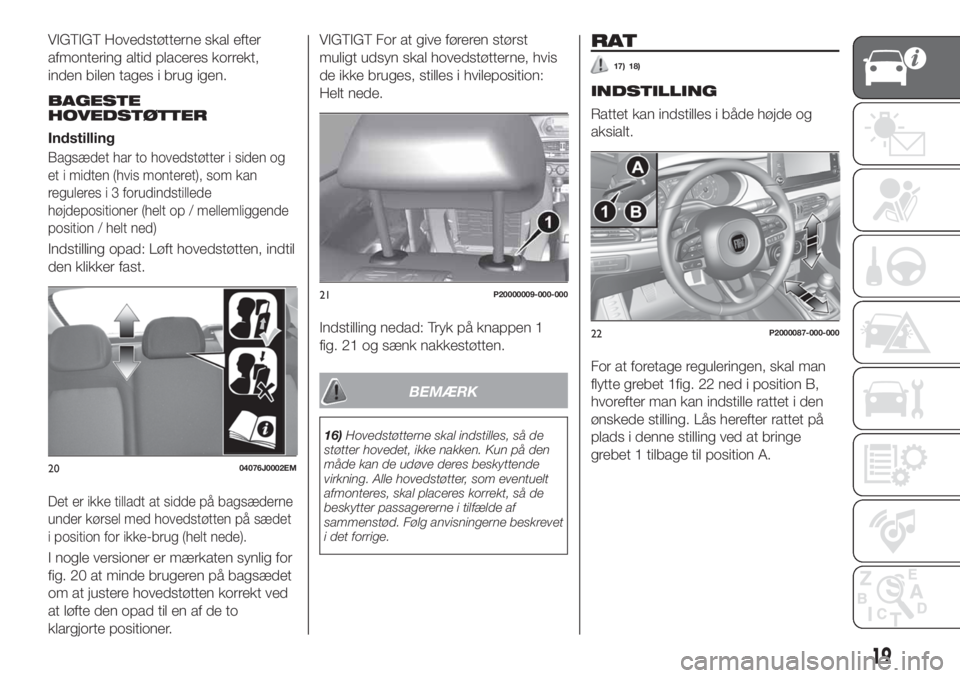

VIGTIGT Hovedstøtterne skal efter
afmontering altid placeres korrekt,
inden bilen tages i brug igen.
BAGESTE
HOVEDSTØTTER
Indstilling
Bagsædet har to hovedstøtter i siden og
et i midten (hvis monteret), som kan
reguleres i 3 forudindstillede
højdepositioner (helt op / mellemliggende
position / helt ned)
Indstilling opad: Løft hovedstøtten, indtil
den klikker fast.
Det er ikke tilladt at sidde på bagsæderne
under kørsel med hovedstøtten på sædet
i position for ikke-brug (helt nede).
I nogle versioner er mærkaten synlig for
fig. 20 at minde brugeren på bagsædet
om at justere hovedstøtten korrekt ved
at løfte den opad til en af de to
klargjorte positioner.
VIGTIGT For at give føreren størst
muligt udsyn skal hovedstøtterne, hvis
de ikke bruges, stilles i hvileposition:
Helt nede.
Indstilling nedad: Tryk på knappen 1
fig. 21 og sænk nakkestøtten.
BEMÆRK
16)Hovedstøtterne skal indstilles, så de
støtter hovedet, ikke nakken. Kun på den
måde kan de udøve deres beskyttende
virkning. Alle hovedstøtter, som eventuelt
afmonteres, skal placeres korrekt, så de
beskytter passagererne i tilfælde af
sammenstød. Følg anvisningerne beskrevet
i det forrige.
RAT
17) 18)
INDSTILLING
Rattet kan indstilles i både højde og
aksialt.
For at foretage reguleringen, skal man
flytte grebet 1fig. 22 ned i position B,
hvorefter man kan indstille rattet i den
ønskede stilling. Lås herefter rattet på
plads i denne stilling ved at bringe
grebet 1 tilbage til position A.
2004076J0002EM
21P20000009-000-000
22P2000087-000-000
19

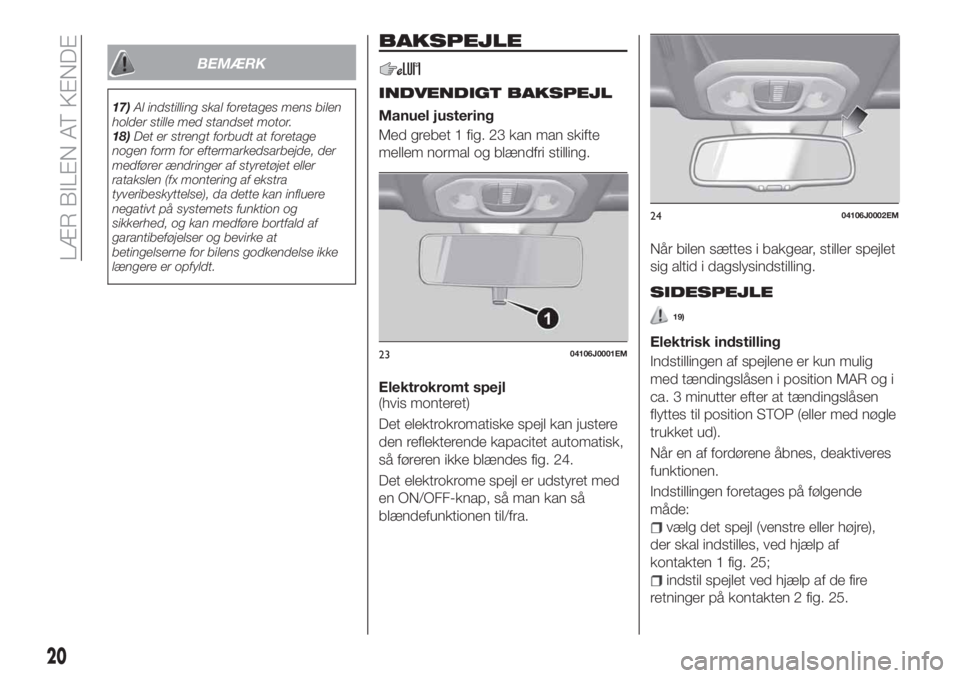

BEMÆRK
17)Al indstilling skal foretages mens bilen
holder stille med standset motor.
18)Det er strengt forbudt at foretage
nogen form for eftermarkedsarbejde, der
medfører ændringer af styretøjet eller
ratakslen (fx montering af ekstra
tyveribeskyttelse), da dette kan influere
negativt på systemets funktion og
sikkerhed, og kan medføre bortfald af
garantibeføjelser og bevirke at
betingelserne for bilens godkendelse ikke
længere er opfyldt.
BAKSPEJLE
INDVENDIGT BAKSPEJL
Manuel justering
Med grebet 1 fig. 23 kan man skifte
mellem normal og blændfri stilling.
Elektrokromt spejl
(hvis monteret)
Det elektrokromatiske spejl kan justere
den reflekterende kapacitet automatisk,
så føreren ikke blændes fig. 24.
Det elektrokrome spejl er udstyret med
en ON/OFF-knap, så man kan så
blændefunktionen til/fra.Når bilen sættes i bakgear, stiller spejlet
sig altid i dagslysindstilling.
SIDESPEJLE
19)
Elektrisk indstilling
Indstillingen af spejlene er kun mulig
med tændingslåsen i position MAR og i
ca. 3 minutter efter at tændingslåsen
flyttes til position STOP (eller med nøgle
trukket ud).
Når en af fordørene åbnes, deaktiveres
funktionen.
Indstillingen foretages på følgende
måde:
vælg det spejl (venstre eller højre),
der skal indstilles, ved hjælp af
kontakten 1 fig. 25;
indstil spejlet ved hjælp af de fire
retninger på kontakten 2 fig. 25.
2304106J0001EM
2404106J0002EM
20
LÆR BILEN AT KENDE

Manuel sammenfoldning
Når det er nødvendigt, (f.eks. i snævre
passager), kan man folde spejlet ind fra
stilling A til stilling B fig. 26.Opvarmede
Ved at trykke på knappen
(elbagrude) på midterpanelet på
instrumentpanelet aktiveres
afdugning/afrimning af de udvendige
sidespejle.
BEMÆRK
19)Det udvendige sidespejl i førersiden
ændrer afstandsopfattelsen let i sving.
UDVENDIG
BELYSNING
Venstre kontaktarm 1 fig. 27 betjener
størstedelen af den udvendige
belysning. Den udvendige belysning
kan også tændes, når tændingsnøglen
er i position MAR. Sammen med den
udvendige belysning tændes
belysningen i instrumentgruppen og de
forskellige betjeningsanordninger på
instrumentpanelet.
2504106J0003EM
2604106J0004EM
2704126J0001EM
21

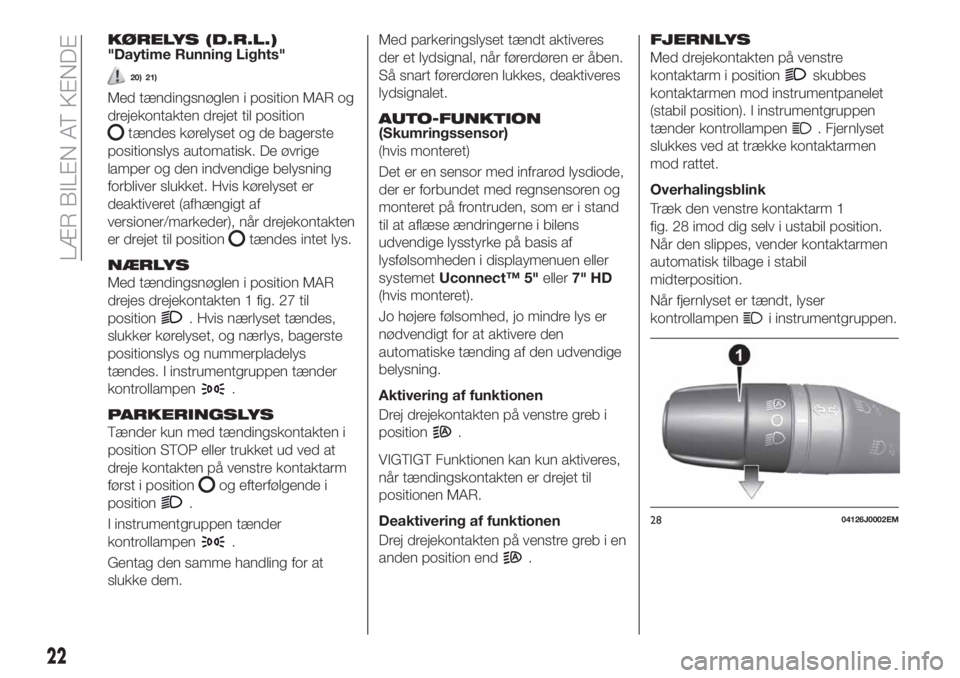

KØRELYS (D.R.L.)"Daytime Running Lights"
20) 21)
Med tændingsnøglen i position MAR og
drejekontakten drejet til position
tændes kørelyset og de bagerste
positionslys automatisk. De øvrige
lamper og den indvendige belysning
forbliver slukket. Hvis kørelyset er
deaktiveret (afhængigt af
versioner/markeder), når drejekontakten
er drejet til position
tændes intet lys.
NÆRLYS
Med tændingsnøglen i position MAR
drejes drejekontakten 1 fig. 27 til
position
. Hvis nærlyset tændes,
slukker kørelyset, og nærlys, bagerste
positionslys og nummerpladelys
tændes. I instrumentgruppen tænder
kontrollampen
.
PARKERINGSLYS
Tænder kun med tændingskontakten i
position STOP eller trukket ud ved at
dreje kontakten på venstre kontaktarm
først i position
og efterfølgende i
position
.
I instrumentgruppen tænder
kontrollampen
.
Gentag den samme handling for at
slukke dem.Med parkeringslyset tændt aktiveres
der et lydsignal, når førerdøren er åben.
Så snart førerdøren lukkes, deaktiveres
lydsignalet.
AUTO-FUNKTION(Skumringssensor)
(hvis monteret)
Det er en sensor med infrarød lysdiode,
der er forbundet med regnsensoren og
monteret på frontruden, som er i stand
til at aflæse ændringerne i bilens
udvendige lysstyrke på basis af
lysfølsomheden i displaymenuen eller
systemetUconnect™ 5"eller7" HD
(hvis monteret).
Jo højere følsomhed, jo mindre lys er
nødvendigt for at aktivere den
automatiske tænding af den udvendige
belysning.
Aktivering af funktionen
Drej drejekontakten på venstre greb i
position
.
VIGTIGT Funktionen kan kun aktiveres,
når tændingskontakten er drejet til
positionen MAR.
Deaktivering af funktionen
Drej drejekontakten på venstre greb i en
anden position end
.
FJERNLYS
Med drejekontakten på venstre
kontaktarm i position
skubbes
kontaktarmen mod instrumentpanelet
(stabil position). I instrumentgruppen
tænder kontrollampen
. Fjernlyset
slukkes ved at trække kontaktarmen
mod rattet.
Overhalingsblink
Træk den venstre kontaktarm 1
fig. 28 imod dig selv i ustabil position.
Når den slippes, vender kontaktarmen
automatisk tilbage i stabil
midterposition.
Når fjernlyset er tændt, lyser
kontrollampen
i instrumentgruppen.
2804126J0002EM
22
LÆR BILEN AT KENDE

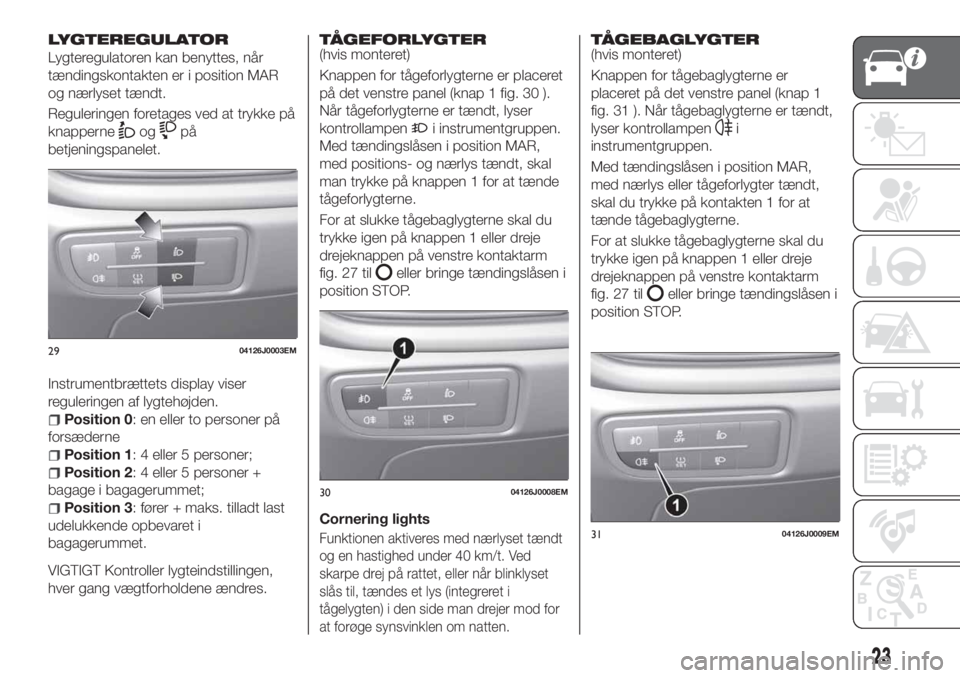

LYGTEREGULATOR
Lygteregulatoren kan benyttes, når
tændingskontakten er i position MAR
og nærlyset tændt.
Reguleringen foretages ved at trykke på
knapperne
ogpå
betjeningspanelet.
Instrumentbrættets display viser
reguleringen af lygtehøjden.
Position 0: en eller to personer på
forsæderne
Position 1: 4 eller 5 personer;
Position 2: 4 eller 5 personer +
bagage i bagagerummet;
Position 3: fører + maks. tilladt last
udelukkende opbevaret i
bagagerummet.
VIGTIGT Kontroller lygteindstillingen,
hver gang vægtforholdene ændres.TÅGEFORLYGTER
(hvis monteret)
Knappen for tågeforlygterne er placeret
på det venstre panel (knap 1 fig. 30 ).
Når tågeforlygterne er tændt, lyser
kontrollampen
i instrumentgruppen.
Med tændingslåsen i position MAR,
med positions- og nærlys tændt, skal
man trykke på knappen 1 for at tænde
tågeforlygterne.
For at slukke tågebaglygterne skal du
trykke igen på knappen 1 eller dreje
drejeknappen på venstre kontaktarm
fig. 27 til
eller bringe tændingslåsen i
position STOP.
Cornering lights
Funktionen aktiveres med nærlyset tændt
og en hastighed under 40 km/t. Ved
skarpe drej på rattet, eller når blinklyset
slås til, tændes et lys (integreret i
tågelygten) i den side man drejer mod for
at forøge synsvinklen om natten.
TÅGEBAGLYGTER(hvis monteret)
Knappen for tågebaglygterne er
placeret på det venstre panel (knap 1
fig. 31 ). Når tågebaglygterne er tændt,
lyser kontrollampen
i
instrumentgruppen.
Med tændingslåsen i position MAR,
med nærlys eller tågeforlygter tændt,
skal du trykke på kontakten 1 for at
tænde tågebaglygterne.
For at slukke tågebaglygterne skal du
trykke igen på knappen 1 eller dreje
drejeknappen på venstre kontaktarm
fig. 27 til
eller bringe tændingslåsen i
position STOP.
2904126J0003EM
3004126J0008EM
3104126J0009EM
23

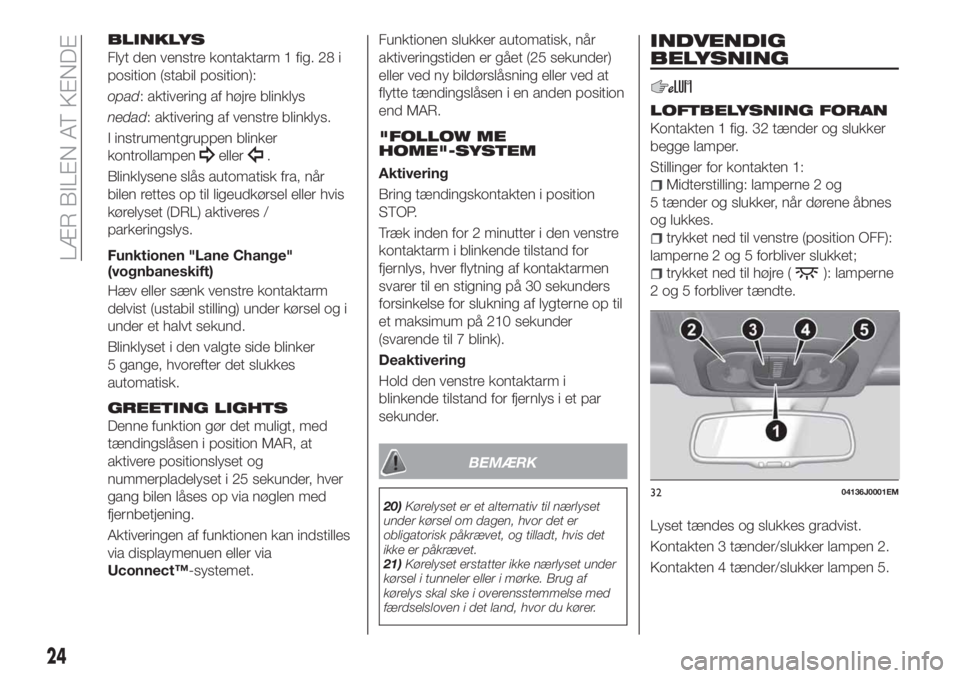

BLINKLYS
Flyt den venstre kontaktarm 1 fig. 28 i
position (stabil position):
opad: aktivering af højre blinklys
nedad: aktivering af venstre blinklys.
I instrumentgruppen blinker
kontrollampen
eller.
Blinklysene slås automatisk fra, når
bilen rettes op til ligeudkørsel eller hvis
kørelyset (DRL) aktiveres /
parkeringslys.
Funktionen "Lane Change"
(vognbaneskift)
Hæv eller sænk venstre kontaktarm
delvist (ustabil stilling) under kørsel og i
under et halvt sekund.
Blinklyset i den valgte side blinker
5 gange, hvorefter det slukkes
automatisk.
GREETING LIGHTS
Denne funktion gør det muligt, med
tændingslåsen i position MAR, at
aktivere positionslyset og
nummerpladelyset i 25 sekunder, hver
gang bilen låses op via nøglen med
fjernbetjening.
Aktiveringen af funktionen kan indstilles
via displaymenuen eller via
Uconnect™-systemet.Funktionen slukker automatisk, når
aktiveringstiden er gået (25 sekunder)
eller ved ny bildørslåsning eller ved at
flytte tændingslåsen i en anden position
end MAR.
"FOLLOW ME
HOME"-SYSTEM
Aktivering
Bring tændingskontakten i position
STOP.
Træk inden for 2 minutter i den venstre
kontaktarm i blinkende tilstand for
fjernlys, hver flytning af kontaktarmen
svarer til en stigning på 30 sekunders
forsinkelse for slukning af lygterne op til
et maksimum på 210 sekunder
(svarende til 7 blink).
Deaktivering
Hold den venstre kontaktarm i
blinkende tilstand for fjernlys i et par
sekunder.
BEMÆRK
20)Kørelyset er et alternativ til nærlyset
under kørsel om dagen, hvor det er
obligatorisk påkrævet, og tilladt, hvis det
ikke er påkrævet.
21)Kørelyset erstatter ikke nærlyset under
kørsel i tunneler eller i mørke. Brug af
kørelys skal ske i overensstemmelse med
færdselsloven i det land, hvor du kører.
INDVENDIG
BELYSNING
LOFTBELYSNING FORAN
Kontakten 1 fig. 32 tænder og slukker
begge lamper.
Stillinger for kontakten 1:
Midterstilling: lamperne 2 og
5 tænder og slukker, når dørene åbnes
og lukkes.
trykket ned til venstre (position OFF):
lamperne 2 og 5 forbliver slukket;
trykket ned til højre (): lamperne
2 og 5 forbliver tændte.
Lyset tændes og slukkes gradvist.
Kontakten 3 tænder/slukker lampen 2.
Kontakten 4 tænder/slukker lampen 5.
3204136J0001EM
24
LÆR BILEN AT KENDE

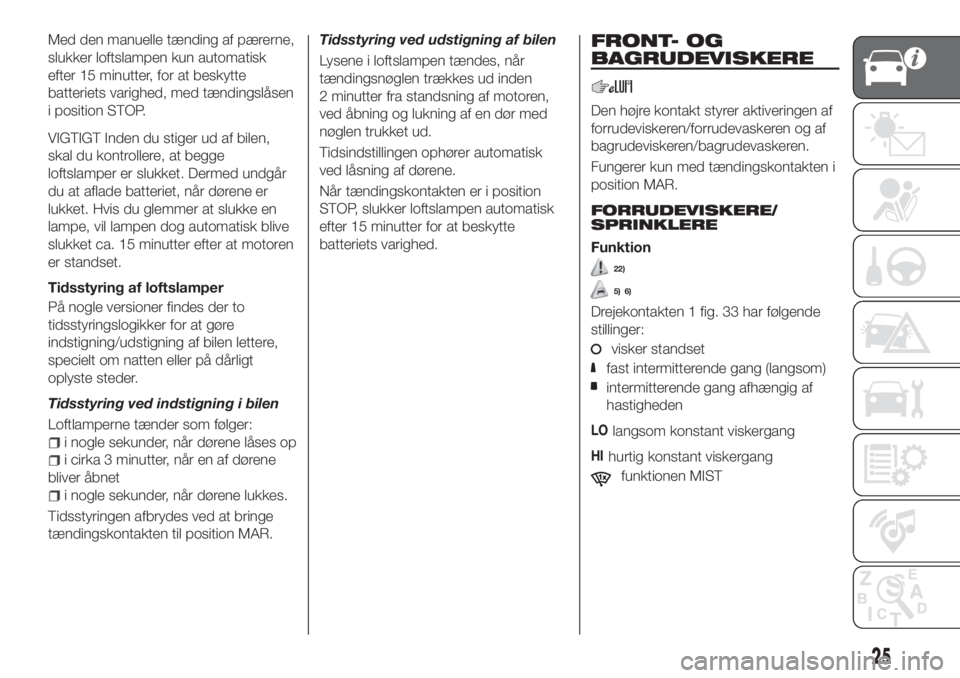

Med den manuelle tænding af pærerne,
slukker loftslampen kun automatisk
efter 15 minutter, for at beskytte
batteriets varighed, med tændingslåsen
i position STOP.
VIGTIGT Inden du stiger ud af bilen,
skal du kontrollere, at begge
loftslamper er slukket. Dermed undgår
du at aflade batteriet, når dørene er
lukket. Hvis du glemmer at slukke en
lampe, vil lampen dog automatisk blive
slukket ca. 15 minutter efter at motoren
er standset.
Tidsstyring af loftslamper
På nogle versioner findes der to
tidsstyringslogikker for at gøre
indstigning/udstigning af bilen lettere,
specielt om natten eller på dårligt
oplyste steder.
Tidsstyring ved indstigning i bilen
Loftlamperne tænder som følger:
i nogle sekunder, når dørene låses op
i cirka 3 minutter, når en af dørene
bliver åbnet
i nogle sekunder, når dørene lukkes.
Tidsstyringen afbrydes ved at bringe
tændingskontakten til position MAR.Tidsstyring ved udstigning af bilen
Lysene i loftslampen tændes, når
tændingsnøglen trækkes ud inden
2 minutter fra standsning af motoren,
ved åbning og lukning af en dør med
nøglen trukket ud.
Tidsindstillingen ophører automatisk
ved låsning af dørene.
Når tændingskontakten er i position
STOP, slukker loftslampen automatisk
efter 15 minutter for at beskytte
batteriets varighed.
FRONT- OG
BAGRUDEVISKERE
Den højre kontakt styrer aktiveringen af
forrudeviskeren/forrudevaskeren og af
bagrudeviskeren/bagrudevaskeren.
Fungerer kun med tændingskontakten i
position MAR.
FORRUDEVISKERE/
SPRINKLERE
Funktion
22)
5) 6)
Drejekontakten 1 fig. 33 har følgende
stillinger:
visker standset
fast intermitterende gang (langsom)
intermitterende gang afhængig af
hastigheden
LOlangsom konstant viskergang
HIhurtig konstant viskergang
funktionen MIST
25

Man kan desuden aktivere viskerne
kortvarigt ved at holde kontaktarmen
oppe (ustabil stilling) for at aktivere
funktionen MIST
. Når
kontaktarmen slippes, returnerer den til
hvilestilling, hvorved viskerne standses.
Funktionen "Smart vask"
Træk kontaktarmen mod rattet (ustabil
stilling) for at aktivere sprinkleren på
forruden.
Med kontaktarmen trukket i mere end
et halvt sekund bevæges
vinduesviskeren med aktiv styring. Når
brugeren slipper kontaktarmen, udføres
der tre viskerslag. Efter disse, hvis
styringen er i position
, afsluttes
vaskecyklussen af et sidste viskerslag
efter en pause på 6 sekunder.
Hvis den er i positionLOellerHI,
udføres vaskefunktionen ikke.Funktionen "Service position"
Denne funktionalitet giver mulighed for
at udskifte viskerbladene eller beskytte
dem i tilfælde af is og/eller sne.
Funktionen kan kun aktiveres efter
slukning af motoren.
Funktionen "Service Position" kan
vælges gennem specifik anmodning,
inden for to minutter efter slukning af
motoren med viskerbladene, som er
vendt korrekt tilbage til
parkeringspositionen.
Det er muligt at aktivere funktionen ved
at dreje drejeknappen til position
og
bevæge grebet opad, i position MIST
maks. tre gange. Aktiveringerne
bruges til at fastsætte viskerbladenes
ønskede position. Funktionen
deaktiveres ved efterfølgende start af
køretøjet, med en anmodning om
viskergang med køretøjet i bevægelse
(hastighed over 5 km/t).
VIGTIGT Før funktionen aktiveres, skal
du sikre, at frontruden er fri for sne eller
is, når motoren startes.REGNSENSOR
(hvis monteret)
7) 8)
Anordningen sidder bag det indvendige
førerspejl fig. 34 i kontakt med
frontruden. Den er i stand til at
registrere måle regnmængden, og
derefter at styre den automatiske
viskerfunktion for frontruden, afhængigt
af den mængde vand, der er på ruden
(se afsnittet "Automatisk viskergang").
33P2000174
3404146J0003EM
26
LÆR BILEN AT KENDE

BAGRUDEVISKER/-
VASKER

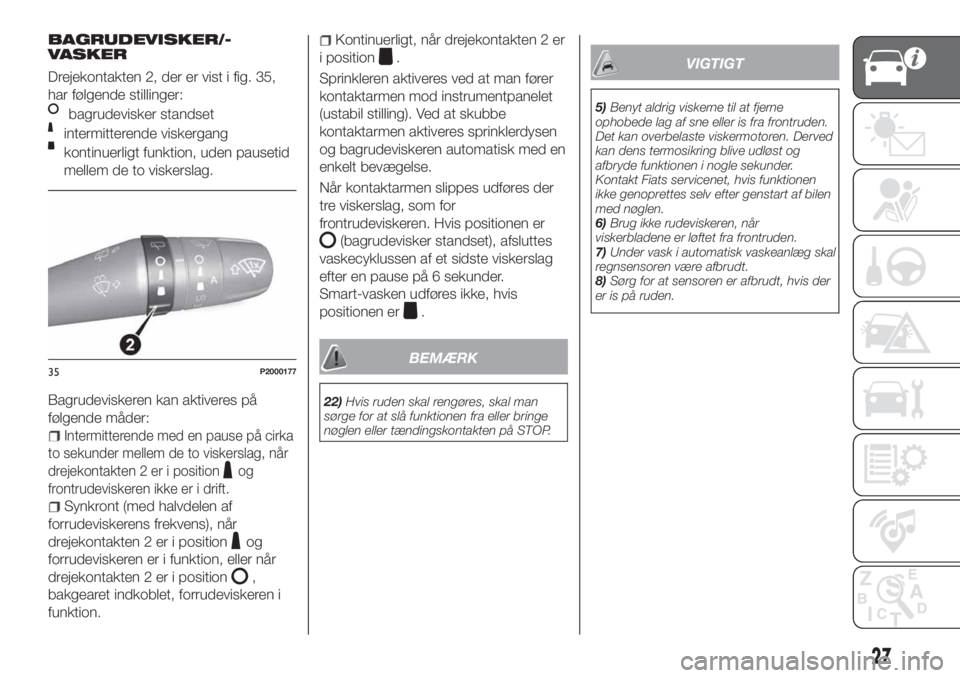

Drejekontakten 2, der er vist i fig. 35,
har følgende stillinger:
bagrudevisker standset
intermitterende viskergang
kontinuerligt funktion, uden pausetid
mellem de to viskerslag.
Bagrudeviskeren kan aktiveres på
følgende måder:
Intermitterende med en pause på cirka
to sekunder mellem de to viskerslag, når
drejekontakten 2 er i position
og
frontrudeviskeren ikke er i drift.
Synkront (med halvdelen af
forrudeviskerens frekvens), når
drejekontakten 2 er i position
og
forrudeviskeren er i funktion, eller når
drejekontakten 2 er i position
,
bakgearet indkoblet, forrudeviskeren i
funktion.
Kontinuerligt, når drejekontakten 2 er
i position
.
Sprinkleren aktiveres ved at man fører
kontaktarmen mod instrumentpanelet
(ustabil stilling). Ved at skubbe
kontaktarmen aktiveres sprinklerdysen
og bagrudeviskeren automatisk med en
enkelt bevægelse.
Når kontaktarmen slippes udføres der
tre viskerslag, som for
frontrudeviskeren. Hvis positionen er
(bagrudevisker standset), afsluttes
vaskecyklussen af et sidste viskerslag
efter en pause på 6 sekunder.
Smart-vasken udføres ikke, hvis
positionen er
.
BEMÆRK
22)Hvis ruden skal rengøres, skal man
sørge for at slå funktionen fra eller bringe
nøglen eller tændingskontakten på STOP.
VIGTIGT
5)Benyt aldrig viskerne til at fjerne
ophobede lag af sne eller is fra frontruden.
Det kan overbelaste viskermotoren. Derved
kan dens termosikring blive udløst og
afbryde funktionen i nogle sekunder.
Kontakt Fiats servicenet, hvis funktionen
ikke genoprettes selv efter genstart af bilen
med nøglen.
6)Brug ikke rudeviskeren, når
viskerbladene er løftet fra frontruden.
7)Under vask i automatisk vaskeanlæg skal
regnsensoren være afbrudt.
8)Sørg for at sensoren er afbrudt, hvis der
er is på ruden.
35P2000177
27

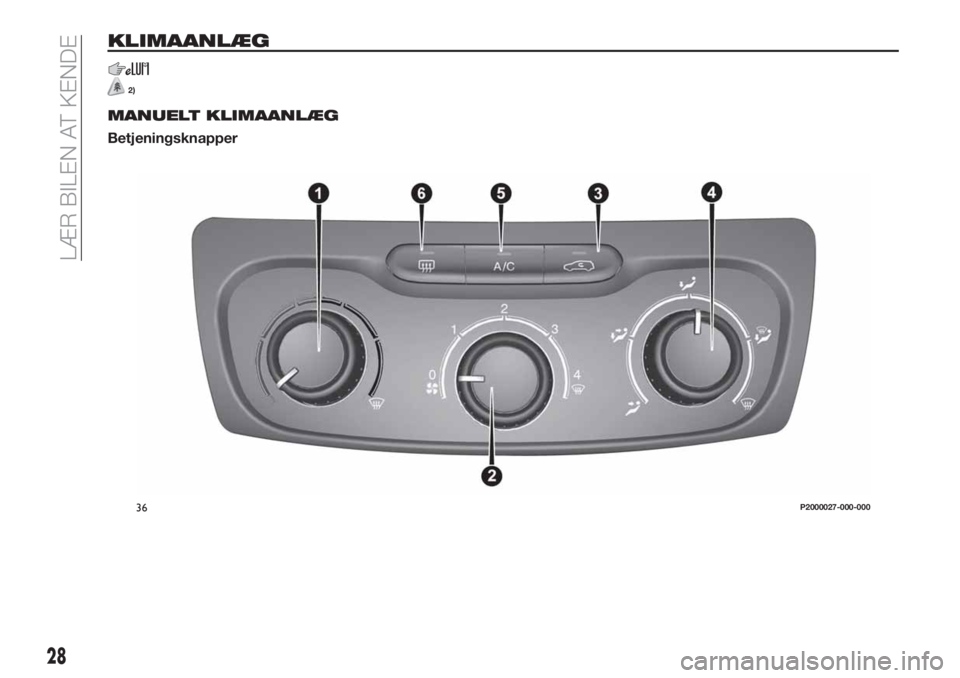

KLIMAANLÆG
2)
MANUELT KLIMAANLÆG
Betjeningsknapper
36P2000027-000-000
28
LÆR BILEN AT KENDE
