Hyundai Accent 2007 Betriebsanleitung (in German)

5
WARTUNG DES FAHRZEUGS
9
F060E01MC-AST
o Zahnriemen (Benzinmotor) Alle mit dem Zahnriementrieb in Verbindung stehenden Teile auf Verschleiß und Beschädigungkontrollieren. Defekte Teile ersetzen. F060J01A-AST
o Zündkerzen (Benzinmotor) Beim Einsetzen neuer Zündkerzen darauf achten, daß sie den korrekten Wärmebereich aufweisen. F070B01A-GST
o Kühlsystem Die Bauteile des Kühlsystems wie Kühler, Kühlmittelausgleichsbehälter,Schläuche und Anschlüsse auf Undichtigkeit und Beschädigung prüfen. Beschädigte Teile auswechseln. F070C01A-AST
o Motorkühlmittel Das Kühlmittel muß entsprechend der in der Wartungstabelle aufgeführten Wartungsintervalle ausgewechseltwerden.
F060G01A-AST
o Kraftstoffdampfschlauch und
Kraftstofftankdeckel
Kraftstoffdampfschlauch und Kraftstof-ftankdeckel sind in den im Wartungsplan vorgeschriebenen Intervallen zu überprüfen. Sicherstellen,daß ein neuer Kraftstoffdampfschlauch oder Kraftstofftankdeckel richtig eingebaut wird. F060H01A-AST
o Luftfilter Der Luftfilter sollte durch ein Hyundai- Ersatzteil ausgewechselt werden.
F060F01A-AST
o Unterdruck- und
Kurbelgehäuse- Entlüftungsschläuche
Die Oberfläche der Schläuche auf Wärmeverzug und mechanischeBeschädigungen überprüfen. Hartes und sprödes Gummi, Risse, kleine Spalte, Ausfransungen, Schnitte,Abrieb und Verdickungen zeigen eine Beeinträchtigung des Schlauchs an. Besonders sorgfältig müssen solche Schläuche überprüft werden, die sichin der Nähe von Wärmequellen, z.B. in der Nähe des Auspuffkrümmers befinden. Den Verlauf des Schlauchsdaraufhin überprüfen, ob er mit einer Wärmequelle oder einem sich bewegenden Teil in Berührung kommt,das Wärmeverzug oder mechanische Abnutzung hervorrufen könnte. Alle Schlauchanschlüsse, z.B. Schlauch-schellen und verbindungsstücke auf Sicherheit untersuchen und ob undichte Stellen vorhanden sind. Bei einemAnzeichen von Beeinträchtigung oder Beschädigung müssen die Schläuche sofort ausgewechselt werden.
MC ger-5.p65 2/22/2006, 5:36 PM
9

5WARTUNG DES FAHRZEUGS
10
F070D01A-AST
o Getriebeöl für Schaltgetriebe Das Getriebeöl von Schaltgetrieben entsprechend den Angaben in derWartungstabelle auswechseln. HINWEIS: Bei niedrigem Ölstand vor dem
Hinzufügen von Öl den Behälter zuerst auf mögliche undichte Stellenuntersuchen. Nicht zuviel Öl einfüllen. F070H01A-AST
o Hinterradbremstrommeln und
-beläge, Handbremse
Die Teile auf Kerben, Brandstellen, undichte Stellen, Bruch undübermäßigen Verschleiß überprüfen. Das gesamte Handbremssystem, z.B.
Handbremshebel, Kabel usw. über-prüfen. Genauere Wartungs- anweisungen sind dem Werkstatt- handbuch zu entnehmen.
F070J01A-AST
o Bremsklötze, -sättel und -
scheiben
Die Bremsklötze auf übermäßigen Verschleiß, die Bremsscheiben auf Schlag und Verschleiß und dieBremssättel auf Flüssigkeitsundichtig- keiten prüfen.
F070E05A-AST
o Automatikgetriebeöl Der Ölstand muß im Bereich "HOT" auf dem Meßstab liegen, wenn derMotor und das Getriebe die normale Betriebstemperatur erreicht haben. Den Automatikgetriebeölstand beilaufendem Motor und Getriebe in Neu- tral mit angezogener Feststellbremse kontrollieren. Beim Nachfüllen oderÖlwechsel Hyundai Genuine ATF SP- III, DIAMOND ATF SP-III, SK ATF SP-III oder andere von der HyundaiMotor Co. zugelassene Marken verwenden. F070F01A-AST
o Bremsschläuche und -
leitungen
Schläuche und Leitungen auf korrekten
Einbau, Abrieb, Risse, Beeinträcht- igung und undichte Stellen überprüfen.Abgenutzte oder beschädigte Teile sofort auswechseln.
F070G02A-AST
o Bremsflüssigkeit Bremsflüssigkeitsstand im Ausgleichsbehälter kontrollieren. DasNiveau muß sich zwischen "MIN"- und "MAX"-Markierung befinden. Nur Brems-flüssigkeit mit der DOT3 oderDOT 4-Spezifikation verwenden.
MC ger-5.p65 2/22/2006, 5:36 PM
10

5
WARTUNG DES FAHRZEUGS
11
F070K01A-AST
o Auspuffrohr und - schalldämpfer
Auspuffrohr, Auspufftopf und Aufhän-gungsanschlüsse auf lockeren Sitz oder Beschädigung überprüfen.
F070L01A-AST
o Befestigungsschrauben der Aufhängung
Die Aufhängungsverbindungen auf lockeren Sitz oder Beschädigungprüfen. Auf das vorgeschriebene Anzugsmoment nachziehen. F070M01A-AST
o Lenkung, Gestänge und
Faltenbälge/Kugelgelenk des unteren Querlenkers
Bei Fahrzeugstillstand das Lenkrad auf übermäßiges freies Spiel überprüfen. Das Gestänge auf Biegungen oder Beschädigung überprüfen. Die Staub-schutzfaltenbälge und Kugelgelenke auf Qualitätsminderung, Risse oder Beschädigung untersuchen. Be-schädigte Teile auswechseln.
F070N01A-AST
o Servolenkpumpe, Riemen und
Schläuche
Die Servolenkpumpe und die Schläucheauf Undichtigkeit und Beschädigung prüfen. Beschädigte oder undichte Teile sofort auswechseln. DenServolenkriemen auf Schnitte, Risse, übermäßigen Verschleiß, Verölung und richtige Spannung prüfen. Wieerforderlich auswechseln bzw. einstellen. F070P01A-AST
o Antriebswelle und Faltenbälge Faltenbälge und Klemmen der Antriebswelle auf Risse, Qualitätsminderung oder Beschädigungüberprüfen. Beschädigte Teile auswechseln und, falls erforderlich, neues Schmierfett verwenden. F070Q01A-AST
o Kältemittel der Klimaanlage Die Leitungen und Anschlüsse der Klimaanlage auf Undichtigkeit und Beschädigung prüfen. Gegebenenfalls die Funktion der Klimaanlage ent-sprechend dem jeweiligen Werkstatt- handbuch prüfen.
MC ger-5.p65 2/22/2006, 5:36 PM
11

SELBSTHILFE
6
6
Motorraum..................................................................... 6-2
Tägliche Routinekontrollen ............................................ 6-5
Wartungshinweise ......................................................... 6-6
Überprüfung des Motoröls ............................................. 6-6Überprüfung und Auswechslung des Motorküh lmittels........................................................ 6-10
Auswechseln des Luftfilters ....... .................................6-12
Frontscheibenwischerblätter .......................................6-12
Waschwasservorratsbehälters Keit sbehälters...........6-14
Überprüfung des Getriebeöls (Schaltgetriebe) ............6-15
Automatikgetriebe ........................................................ 6-15
Überprüfung der Bremsen ........................................... 6-17
Pflege der K limaanlage................................................ 6-19
Auswechseln des K limaanlagenfilters.........................6-20
Überprüfung und Auswechslung der Sicherungen ......6-21
Überprüfung der Batterie ............................................. 6-24
Überprüfung der Elektrischen Kühlerlü fters................ 6-25
Servolenkungsflüssigkeitsst and .................................6-26
Kraftstoffilter Entwässern ............................................ 6-27
Einstellen der Sc heinwerfer ......................................... 6-28
Auswechseln der Glühlam pe ...................................... 6-29
Wattzahl der G lühlampen ............................................ 6-36
Beschreibung Si cherungskasten ................................ 6-37
MC ger-6.p65 2/23/2006, 10:17 AM
1

6SELBSTHILFE
2
1. Motorkühlmittelausgleichsbehälter............................................. 6-11
2. Motoröleinfüllverschluß ........... 6-8
3. Bremsflüssigkeitsausgleichsbehälter
............................................. 6-18
4. Luftfilterelement ....................6-12 G010A01MC
VORSICHT:
Bei Prüfungs- oder Wartungsarbeiten im Motorraum darauf achten, daßder Kunststoff-Ventildeckel nicht beschädigt wird.
!
MOTORRAUM
G010A01MC-GST Benzinmotor (1,4L)
5. Sicherungs- und Relaiskasten . . .6-21
6. Scheibenwaschflüssig- keitsausgleichsbehälter .........6-14
7. Servolenkflüssigkeitbehälter
(Falls vorhanden) ..................6-26
8. Motorölmeßstab ...................... 6-8 9. Kühlerdeckel
.........................6-10
10. Meßstab für Automatikgetriebeöl (nur für Automatikgetriebe) (Falls vorhanden) ..................6-16
11.Batterie ................................. 6-24
MC ger-6.p65 2/23/2006, 10:17 AM
2

6
SELBSTHILFE
3

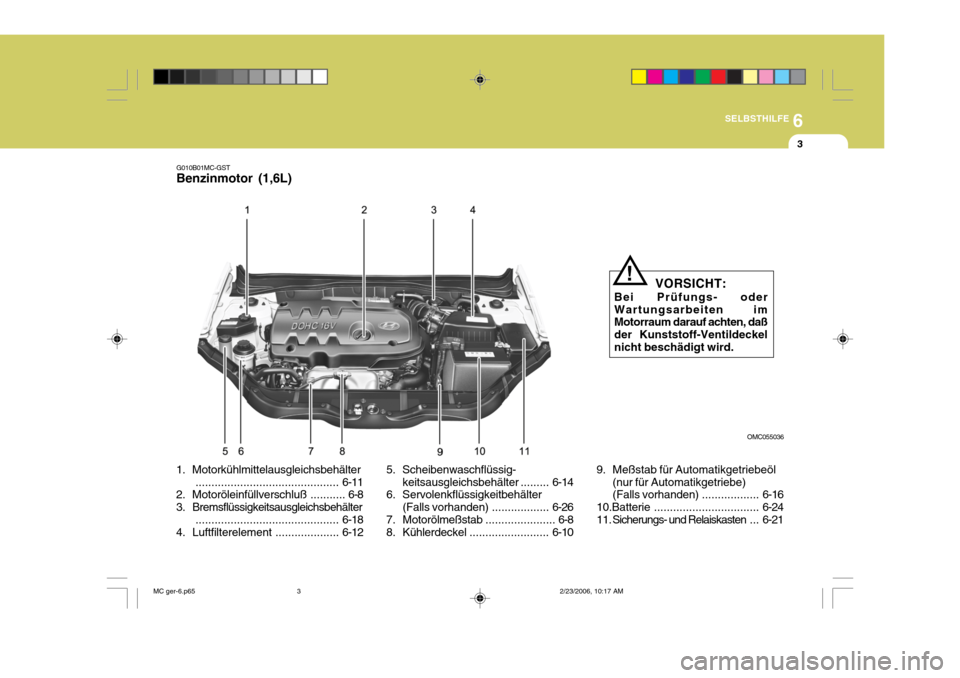

G010B01MC-GST Benzinmotor (1,6L)
OMC055036
1. Motorkühlmittelausgleichsbehälter ............................................. 6-11
2. Motoröleinfüllverschluß ........... 6-8
3. Bremsflüssigkeitsausgleichsbehälter
............................................. 6-18
4. Luftfilterelement ....................6-12 VORSICHT:
Bei Prüfungs- oder Wartungsarbeiten im Motorraum darauf achten, daß der Kunststoff-Ventildeckelnicht beschädigt wird.
!
5. Scheibenwaschflüssig- keitsausgleichsbehälter .........6-14
6. Servolenkflüssigkeitbehälter
(Falls vorhanden) ..................6-26
7. Motorölmeßstab ...................... 6-8
8. Kühlerdeckel ......................... 6-109. Meßstab für Automatikgetriebeöl
(nur für Automatikgetriebe)
(Falls vorhanden) ..................6-16
10.Batterie ................................. 6-24
11. Sicherungs- und Relaiskasten . . .6-21
MC ger-6.p65 2/23/2006, 10:17 AM
3

6SELBSTHILFE
4
VORSICHT:
Beim Überprüfen oder Warten des Motors muß vorsichtig mit Werkzeugen und anderen schweren Gegenständenumgegangen werden, damit die Kunststoffabdeckung des Motors nicht beschädigt wird.!

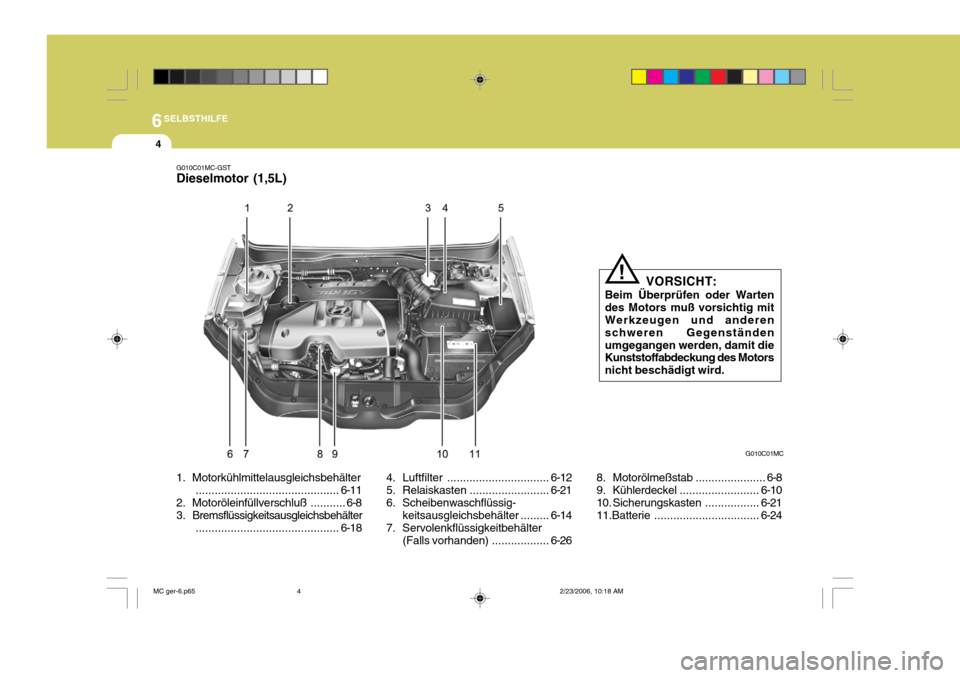

G010C01MC-GST Dieselmotor (1,5L)
G010C01MC
1. Motorkühlmittelausgleichsbehälter ............................................. 6-11
2. Motoröleinfüllverschluß ........... 6-8
3. Bremsflüssigkeitsausgleichsbehälter
............................................. 6-184. Luftfilter
................................ 6-12
5. Relaiskasten .........................6-21
6. Scheibenwaschflüssig- keitsausgleichsbehälter .........6-14
7. Servolenkflüssigkeitbehälter (Falls vorhanden) ..................6-268. Motorölmeßstab
...................... 6-8
9. Kühlerdeckel .........................6-10
10. Sicherungskasten .................6-21
11.Batterie ................................. 6-24
MC ger-6.p65 2/23/2006, 10:18 AM
4

6
SELBSTHILFE
5TÄGLICHE ROUTINEKONTROLLEN
G020C01A-AST Fahrzeuginnenausstattung Vor jedem Fahren müssen die folgenden Punkte überprüft werden:
o Funktion der Leuchten
o Funktion des Frontscheiben-
wischers
o Funktion der Hupe
o Funktion von Defroster und Heizung
(sofern vorhanden, der Klimaanlage)
o Funktion und Zustand der Lenkung
o Zustand und Betätigung der Spiegel
o Funktion der Blinker
o Funktion des Gaspedals
o Funktion der Bremse, einschließlich
der Handbremse
o Funktion des Automatikgetriebes,
einschließlich der Funktion des"Park"- Mechanismus
o Zustand und Funktion der
Sitzverstellung
o Zustand und Funktion der Sicherheitsgurte
o Funktion der Sonnenblenden Dinge, die nicht korrekt funktionieren oder unzureichend zu funktionieren scheinen, sorgfältig überprüfen und, falls Wartung erforderlich ist, denHyundai-Händler um Hilfe bitten.
G020A01A-AST Motorraum
Die folgenden Punkte müssen regelmäßig überprüft werden:
o Motorenölstand
o Getriebeölstand
o Bremsflüssigkeitsstand
o Kupplungsflüssigkeitsstand
o Motorkühlmittelstand
o Frontscheiben-Waschflüssigkeits- stand
o Zustand des Hilfsantriebsriemens
o Zustand des Kühlschlauchs
o Zustand des Luftfiltereinsatzes
o Flüssigkeitslecks
(auf oder unter Bauelementen)
o Servolenkflüssigkeitsstand
o Batteriezustand G020B01A-AST
Fahrzeugaußenausstattung Die folgenden Punkte müssen monatlich überprüft werden:
o Zustand der Räder und
Anzugsmoment der Radmuttern
o Zustand der Auspuffanlage
o Zustand und Betrieb der Leuchten
o Zustand der Windschutzscheibe
o Zustand der Wischerblätter
o Lackzustand und Korrosion
o Flüssigkeitsleck
o Zustand der Tür - und Haubenschlösser
o Reifenluftdruck und -zustand
(einschließlich Ersatzreifen)
MC ger-6.p65 2/23/2006, 10:18 AM
5

6SELBSTHILFE

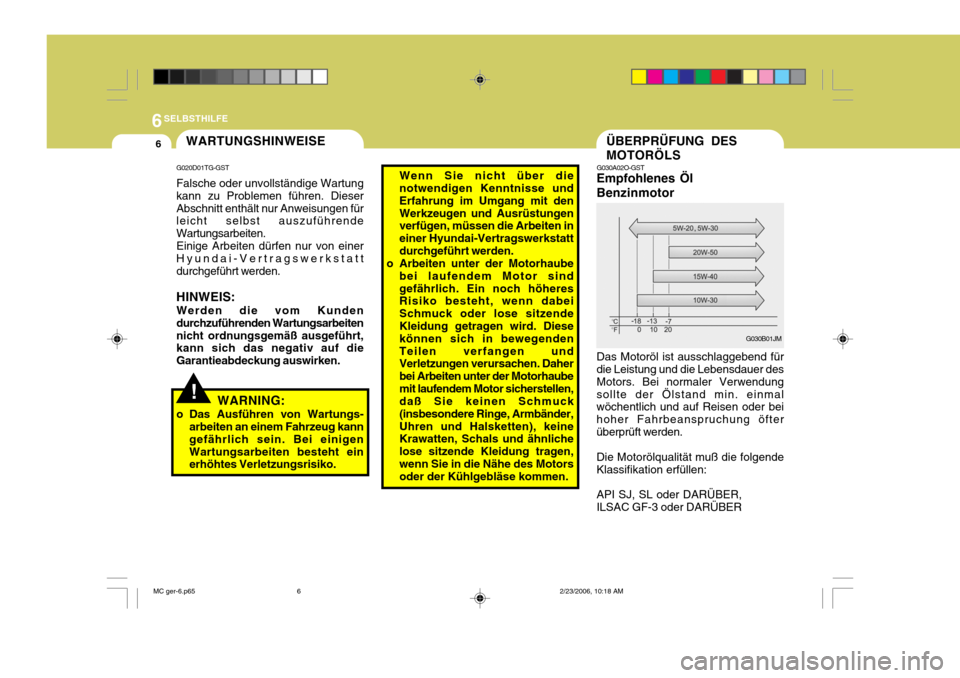

6ÜBERPRÜFUNG DES MOTORÖLS
G030A02O-GST
Empfohlenes Öl Benzinmotor
G030B01JM
WARTUNGSHINWEISE
!
G020D01TG-GST Falsche oder unvollständige Wartung kann zu Problemen führen. DieserAbschnitt enthält nur Anweisungen für leicht selbst auszuführende Wartungsarbeiten.Einige Arbeiten dürfen nur von einer Hyundai-Vertragswerkstatt durchgeführt werden. HINWEIS: Werden die vom Kunden durchzuführenden Wartungsarbeitennicht ordnungsgemäß ausgeführt, kann sich das negativ auf die Garantieabdeckung auswirken.WARNING:
o Das Ausführen von Wartungs- arbeiten an einem Fahrzeug kanngefährlich sein. Bei einigenWartungsarbeiten besteht ein erhöhtes Verletzungsrisiko. Wenn Sie nicht über dienotwendigen Kenntnisse und Erfahrung im Umgang mit denWerkzeugen und Ausrüstungen verfügen, müssen die Arbeiten in einer Hyundai-Vertragswerkstattdurchgeführt werden.
o Arbeiten unter der Motorhaube
bei laufendem Motor sindgefährlich. Ein noch höheres Risiko besteht, wenn dabei Schmuck oder lose sitzendeKleidung getragen wird. Diese können sich in bewegenden Teilen verfangen und Verletzungen verursachen. Daher bei Arbeiten unter der Motorhaubemit laufendem Motor sicherstellen, daß Sie keinen Schmuck (insbesondere Ringe, Armbänder,Uhren und Halsketten), keine Krawatten, Schals und ähnliche lose sitzende Kleidung tragen,wenn Sie in die Nähe des Motors oder der Kühlgebläse kommen. Das Motoröl ist ausschlaggebend fürdie Leistung und die Lebensdauer des Motors. Bei normaler Verwendungsollte der Ölstand min. einmal wöchentlich und auf Reisen oder bei hoher Fahrbeanspruchung öfterüberprüft werden. Die Motorölqualität muß die folgende Klassifikation erfüllen: API SJ, SL oder DARÜBER, ILSAC GF-3 oder DARÜBER
MC ger-6.p65
2/23/2006, 10:18 AM
6

6
SELBSTHILFE
7

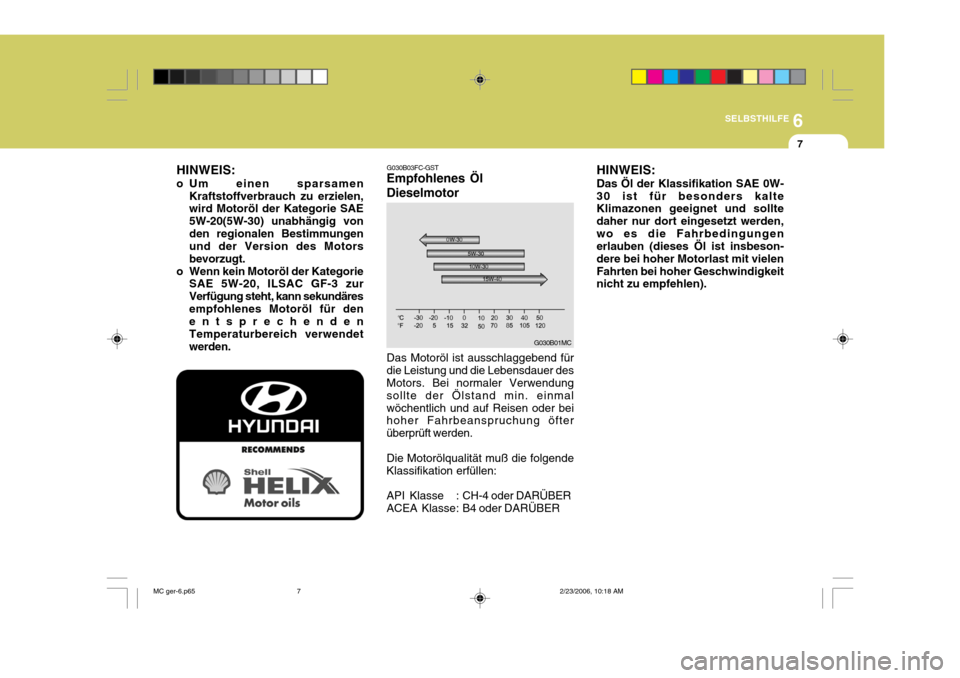

G030B03FC-GST
Empfohlenes Öl Dieselmotor Das Motoröl ist ausschlaggebend für die Leistung und die Lebensdauer des Motors. Bei normaler Verwendung sollte der Ölstand min. einmalwöchentlich und auf Reisen oder bei hoher Fahrbeanspruchung öfter überprüft werden. Die Motorölqualität muß die folgende Klassifikation erfüllen:
API Klasse : CH-4 oder DARÜBER
ACEA Klasse: B4 oder DARÜBER
G030B01MC
HINWEIS:
o Um einen sparsamen Kraftstoffverbrauch zu erzielen, wird Motoröl der Kategorie SAE 5W-20(5W-30) unabhängig vonden regionalen Bestimmungen und der Version des Motors bevorzugt.
o Wenn kein Motoröl der Kategorie SAE 5W-20, ILSAC GF-3 zurVerfügung steht, kann sekundäresempfohlenes Motoröl für den entsprechenden Temperaturbereich verwendetwerden.
HINWEIS: Das Öl der Klassifikation SAE 0W- 30 ist für besonders kalte Klimazonen geeignet und sollte daher nur dort eingesetzt werden,wo es die Fahrbedingungen erlauben (dieses Öl ist insbeson- dere bei hoher Motorlast mit vielenFahrten bei hoher Geschwindigkeit nicht zu empfehlen).
MC ger-6.p65 2/23/2006, 10:18 AM
7
