PANORAMICA DELLE FUNZIONI E DELL'EQUIPAGGIAMENTO DEL VOSTRO VEICOLO
B255A01MC-GTT SIMBOLI DELLE SPIE SUL PANNELLO STRUMENTI * Per avere una spiegazione dettagliata di queste voci, andare a pagina 1-62.Spia cruscotto (SRI) delli airbag
Spia OFF dell'airbag del passeggero anteriore (Se installato)
Spia overdrive (Solo cambio automatica)
Spie indicatori di direzione Spia di segnalazione anabbaglianti
Spia pressione olio Spia di allarme sportello del bagagliaio/ portellone posteriore aperto Spia di riserva del carburante Spia controllo motore (Se installato) Indicatore temperatura refrigerante motore (Se installato)
Spia di segnalazione del sistema ABS (Se installato)
Spia di segnalazione immobilizzatore Spia di allarme servosterzo elettronico (EPS) (Se installato)
Spia di allarme e cicalino cinture di sicurezza
Spia del freno di stazionamento e diavaria dell'impian-to freni
Spia di segnalazione ricarica
Spia porte aperte
Spie del controllo elettronico della stabilità (ESP) (Se installato)
Spia di segnalazione candelette di pre-riscaldo(Per motori a diesel)
Spia di segnalazione filtro carburante (Per motori a diesel)
Page 12 of 255
CARATTERISTICHE DELLA VETTURA
1
1
RACCOMANDAZIONI RELATIVE AL CARBURANTE........ 1-4
IL RODAGGIO DI UNA NUOVA VETTURA HYUNDAI ....... 1-5 IMMOBILIZER SYSTEM
(SISTEMA I MMOBILIZZATORE) ..................................... 1-6
CHIUSURA DELLE PORTE ................................................ 1-9
SISTEMA ANTIFURTO ..................................................... 1-12
FINESTRINI ...................................................................... 1-15
SEDILI .............................................................................. 1-17
CINTURE DI SICUREZZA ................................................ 1-26
SISTEMA DI TRATTENUTA PER BAMBI NI ....................1-32
SISTEMA DI TRATTENUTA SUPPLEMENTARE
(SRS AIRBAG) ............................................................... 1-45
QUADROSTRUMENTI E I NDICATORI............................. 1-58
LUCI D'EMERGENZA E LUCI DEGLI
INDICATORI DI DIREZIONE .......................................... 1-62
QUADRO STRUMENTI ..................................................... 1-70
TRIP C OMPUTER ............................................................ 1-73
INTERRUTTORE LUCI MULTI-FUNCTION .......................1-76
TERGILAVACRISTALLI .................................................... 1-78
SISTEMA REGOLAZIONE FASCIO LUCT .......................1-80
LAMPEGGIATORI DI EMERGENZA ................................ 1-80
LUNOTTO TERMICO ........................................................ 1-81
INTERRUTTORE LUCI ANTINEBBIA ...............................1-81
Page 13 of 255
CARATTERISTICHE DELLA VETTURA
OROLOGIO DIGITALE ...................................................... 1-82
ACCENDISIGARI .............................................................. 1-82
PRESA D'ALIMENTAZIONE AUSILIARIA........................ 1-83
POSACENERE ................................................................. 1-83
PORTABIBITE .................................................................. 1-84
TETTUCCIO APRIBILE .................................................... 1-85
LUCE ABITACOLO ........................................................... 1-89
CASSETTO PORTAOCCHIALI .........................................1-90
CASSETTO PORTAOGGETTI ....... ..................................1-91
CASSETTO MULTIPLO .................................................... 1-91
SPECCHIETTO RETROVISORE ESTERNO ....................1-92
SPECCHIETTO RETROVISORE INTERNO..................... 1-94
FRENO DI STAZIONAMENTO ................. ........................1-94
LUCE SUPPLEMENTARE DI STOP ................................1-95
LEVA DI APERTURA DEL COFANO ...............................1-95
APERTURA A DISTANZA DELLO SPORTELLO
SERBATOIO CARBURANTE ................. ........................1-96
SPORTELLO DEL BAGAGLIAIO/ PORTELLONE POSTERIORE ....................................... 1-99
RETINA PORTABAGAG LI .............................................. 1-100
Page 14 of 255
CARATTERISTICHE DELLA VETTURA
CAPPELLIERA ................................................................ 1-101
VISIERE PARASOLE ..................................................... 1-101
REGOLAZIONE DELL'ALTEZZA VOLANTE ...................1-103
AVVISATORE ACUS TICO .............................................. 1-103
CONTROLLI DEL RISCALDAMENTO/ RAFFREDDAMENTO ................................................... 1-104
VENTILAZIONE E RISCALDAMENTO TIPO ROTANTE ........................................................... 1-105
COMAND PER IL RISCALDAMENTO ............................1-109
RISCALDAMENTO "BI-LEVEL"
(DUPLICE FLUSSO D'ARIA) ........................................ 1-109
SISTEMA DI VENTILAZIONE ........................................ 1-110
SBRINAMENTO/ DISAPPANNAMENTO ........................1-110
INTERRUTTORE DEL CONDIZIONATORE D'ARIA .......1-112
SISTEMA DI RISCALDAMENTO E RAFFREDDAMENTO
AUTOMATICO .............................................................. 1-114
FILTRO ARIA DEL CONTROLLO CLIMATIZZAZIONE
(PER L’EVAPORATORE E L’UNITÀ DEL SOFFI ATORE) ..1-120
IMPIANTO RADIO STEREO .......................................... 1-120
PRECAUZIONI PER MANEGGIARE I CD ......................1-123
MANUTENZIONE DELLE CASSETTE ...........................1-124
ANTENNA ....................................................................... 1-125
Page 15 of 255
1CARATTERISTICHE DELLA VETTURA
4
Solo benzina
senza piombo
Per una prestazione ottimale del
veicolo, raccomandiamo di usare benzina senza piombo con un indice di ottano di RON (Ricerca numero diottano) 95 /AKI (Indice antibattito) 91 o superiore.
Si può usare benzina senza piombo
con un indice di ottano di RON 91~94/AKI 87~90, ma ciò potrebbe portare a un lieve calo delle prestazioni delveicolo. Se si utilizza benzina con piombo,
questa metterà fuori uso il convertitore catalitico, e provocherà il funzionamento difettoso del sistemadi controllo delle emissioni. ATTENZIONE:
o Nel serbatoio non deve entrare ne benzina ne acqua. Se cio accadesse, si dovrebbe svuotare il serbatoio e spurgare letubazioni per evitare l'inceppamento della pompa d'iniezione e il danneggiamentodel motore.
o In inverno, per diminuire le
probabilita di congelamento del carburante si potra aggiungere un po di olio di paraffina nel casola temperatura dovesse scendere sotto i -10°C. Non utilizzare una percentuale di olio di paraffinasuperiore al 20%.
!
RACCOMANDAZIONI RELA- TIVE AL CARBURANTE
B010A01MC-GTT Utilizzare benzina senza piombo Questo potrà anche portare a maggiori
costi di manutenzione.
Per evitare l'uso involontario di
carburante con piombo, l'apertura del bocchettone di rifornimento dei veicoliHyundai è stata predisposta per impedire l'inserimento delle pistole di rifornimento a bocca larga utilizzatepresso le stazioni di servizio per la benzina con piombo.
Tipo di gasolio da utilizzare Sui veicoli Hyundai si deve utilizzare
gasolio con un numero di cetano compreso tra 52 e 54. Se sonodisponibili due tipi di gasolio (per uso invernale e per uso estivo), scegliere il tipo in base alle seguenti condizioni ditemperatura.
o Superiore a -5°C ....... Gasolio per uso estivo
o Inferiore a -5°C .... Gasolio per uso invernale
Tenere sempre sotto controllo il livello
di carburante nel serbatoio: se il motore si spegne per mancanza di carburante,si debbono spurgare completamente i circuiti prima di poterlo avviare nuovamente.
B010A01MC-A
Page 16 of 255
1
CARATTERISTICHE DELLA VETTURA
5
SB010D1-FT GUIDA ALL'ESTERO Se dovete guidare la Vostra vettura all'estero, assicuratevi di.
o Osservate le regolamentazioni del paese che visitate.
o Determinate la disponibilità del carburante richiesto dalla Vostra vettura.
SB010E1-FT COMBUSTIBILI NON INQUINANTI Per contribuire alla salvaguardia dell'ambiente, Hyundai naccomandal'utilizzo di combustibili tratiati con additivi detergenti, che prevengono formazione di depositi nel motore. Questi combustibili miglioreranno il rendimenio del motore e del sistema conirollo emissioni. o Guidando sia a bassa che ad alta
velocità, di tanto in tanto variare lavelocità.
o Se il motore è equipaggiato con
convertitore catalitico, non lasciarlogirare al minimo per più di 3 minuti.
o Evitare di trainare altri veicoli o
carrelli per i primi 2000 km di percorrenza.
B020B01FC-GTTIL RODAGGIO DI UNA NUOVA VETTURA HYUNDAI Per i primi 1000 km(Per motori a diesel) La vostra nuova vettura Hyundai non richiede una particolare procedura per il rodaggio. E' tuttavia possibile contribuire alla miglior economia di funzionamento e durata della vostra nuova Hyundaiosservando le raccomandazioni sotto riportate per i primi 1000 km.IL RODAGGIO DI UNA NUOVA VETTURA HYUNDAI
SB020A1-FT Per i primi 2000 km (Per motori a benzina) La vostra nuova vettura Hyundai non
richiede una particolare procedura per il rodaggio.
E' tuttavia possibile contribuire alla
miglior economia di funzionamento edurata della vostra nuova Hyundaiosservando le raccomandazioni sotto riportate per i primi 2000 km.
o Non superare gli 88 km/h.
o Durante la marcia, mantenere il re- gime del motore (rpm, o giri/minuto) tra 2000 e 4000 giri/minuto.
o Azionare l'acceleratore con moderazione. Non fare partenzepremendo il pedale dell'acceleratorefino in fondo.
o Per i primi 300 km, evitare se possibile le brusche frenate.
o Evitare di far sobbalzare il motore
guidando ad una velocità troppobassa rispetto alla marcia inserita: scalare ad una marcia inferiore.
Page 17 of 255
1CARATTERISTICHE DELLA VETTURA
6
B880B01MC-GTT CHIAVI La stessa chiave è utilizzata per
l'avviamento e per tutte le serrature della Vostra Hyundai.
Poichè le porte possono essere
bloccate senza chiave, ricordateVi di non dimenticare le chiavi all'internodella vettura e di averne una copia a disposizione.
NOTA: Se fate fare voi stessi un duplicato
della chiave, non potrete né cancellare il sistema, né avviare il motore.
o Durante la marcia, mantenere il re-
gime del motore (rpm o giri/minuto) al di sotto dei 3000 giri/min.
o Durante la marcia, non superare i
tre quarti della velocità massima.
o Azionare l'acceleratore con
moderazione. Non fare partenzepremendo il pedale dell'acceleratore fino in fondo.
o Per i primi 300 km, evitare se possibile le brusche frenate.
o Evitare di far sobbalzare il motore guidando ad una velocità troppobassa rispetto alla marcia inserita: scalare ad una marcia inferiore.
o Guidando sia a bassa che ad alta velocità, di tanto in tanto variare lavelocità.
o Se il motore è equipaggiato con
convertitore catalitico, non lasciarlogirare al minimo per più di 3 minuti.
o Evitare di trainare altri veicoli o
carrelli per i primi 1000 km dipercorrenza.
! ATTENZIONE:
Per avviare il motore, non utilizzate
la chiave per l'avviamento tenendo attaccata a questa l'altra chiave conil dispositivo immobilizzatore. Altrimenti, il motore potrebbe non avviarsi oppure potrebbe spegnersisubito dopo essersi avviato.
Tenete ogni chiave separata dalle
altre, per evitare funzionamenti difettosi dopo che sarete entrati in possesso del vostro nuovo veicolo.
IMMOBILIZER SYSTEM (SISTEMA IMMOBILIZZATORE)
6SB035A1-FT L'Immobilizer system è un dispositivo
antifurto, progettato per prevenire e scoraggiare il furto della vettura.
Page 18 of 255
1
CARATTERISTICHE DELLA VETTURA
7
B880C01MC-GTT Codice di riferimento delle chiavi Il codice numerico di ciascuna chiave è riportato su un cartellino attaccato alle chiavi, presente alla consegna del veicolo nuovo. Il codice numerico dev'essere annotato e conservato in un luogo sicuro, qualora fosse necessario ordinare un duplicatodelle chiavi. Presentando il codice numerico della chiave, qualsiasi concessionaria Hyundai potrà fornirviun duplicato della chiave. OMC025002Per motivi di sicurezza, una volta preso
in consegna il vostro nuovo veicolo,raccomandiamo di separare il cartellino con il codice numerico dalle chiavi. Inoltre, la Hyundai non potrà fornire icodici numerici delle chiavi per ovvie ragioni di sicurezza.
Se doveste necessitare di altre copie
delle chiavi, o qualora doveste perderele chiavi in vostro possesso, la vostra concessionaria autorizzata Hyundaipotrà farvi dei duplicati delle chiavi se sarete in grado di fornire il codice numerico corrispondente.B880D02A-GTT Procedura d'emergenza in caso
di guasto dell'immobilizzatore
HNF2011
Qualora la spia dell'immobilizzatoredovesse lampeggiare per cinque secondi con la chiave dell'avviamentogirata in posizione "ON", questo indicherebbe che il sistema dell'immobilizzatore è guasto. In talecondizione, l'unico modo per avviare il motore è quello di attuare con la chiave dell'avviamento la procedurad'emergenza prevista.Tale procedura viene illustrata sotto(ipotizzando, a titolo d'esempio, che la password sia 0 1 2 3)
Page 19 of 255
1CARATTERISTICHE DELLA VETTURA
8
NOTA: La password per la procedura d'emergenza in caso di guastodell'immobilizzatore viene data dal concessionario al momento della consegna del veicolo. Se nondisponete di questa password, rivolgetevi al vostro concessionario Hyundai autorizzato.
1. Girare la chiave dell'avviamento su"ON" e quindi su "OFF" per tante volte quanto il primo numero della password (nel caso di: "0" - girare lachiave 10 volte): la spia dell'immobilizzatore lampeggerà in contemporanea all'azionamento dellachiave dell'avviamento.
2. Attendere 3~10 secondi.
3. Applicare la stessa procedura in base ai restanti numeri della pass- word, "1", "2", "3".
4. Se la procedura è stata applicata correttamente per tutt'e quattro inumeri della password, girare su"ON" la chiave dell'avviamento e verificare che s'illumini la spia dell'immobilizzatore. Da questo momento, si deve avviareil motore nel giro di 30 secondi.Trascorsi i 30 secondi, il motore non partirà.
NOTA: Se, dopo l'avviamento con la procedura d'emergenza prevista incaso di guasto dell'immobilizzatore, il motore si dovesse spegnere da solo durante la marcia, è semprepossibile riavviarlo entro 8 secondi, senza dovere ripetere nuovamente la procedura d'emergenza sopradescritta.
5. Se la spia dell'immobilizzatore si mette a lampeggiare per cinquesecondi, è necessario ripeteredall'inizio l'intera procedura d'emergenza.
Una volta attuata la procedura d'emergenza prevista in caso di guastodell'immobilizzatore, si raccomanda di contattare al più presto il proprio concessionario Hyundai autorizzato. ATTENZIONE:
o Se per tre volte di seguito non si riesce a completare la procedurad'emergenza di cui sopra, si dovràattendere circa un'ora prima di poter tentare nuovamente.
o Se non si riesce ad avviare il motore neanche dopo avereattuato la procedura d'emergenza, rivolgersi ad un concessionarioHyundai autorizzato per fare trainare il veicolo.
!!
Page 20 of 255
1
CARATTERISTICHE DELLA VETTURA
9
!AVVERTENZA:
o Le porte chiuse senza la levetta di sicurezza inserita possono costituire un pericolo. Prima di partire, specie se vi sono bambini a bordo, assicurarsi che le porte siano tutte chiuse ebloccate con la chiusura di sicurezza, e che non sia possibile aprirle dall'interno. Taleaccorgimento dà la garanzia che nessuna porta si possa aprire accidentalmente. Inoltre, seutilizzata in combinazione con l'uso adeguato delle cinture di sicurezza, la chiusura di sicurezzadelle porte aiuta ad impedire che, in caso di incidente, gli occupanti possano venire sbalzati fuori dallavettura.
o Prima di aprire la porta, controllare sempre che non stiano sopraggiungendo altre macchine.
o In caso di incidente, la porta viene sbloccata automaticamente. (Seinstallato)

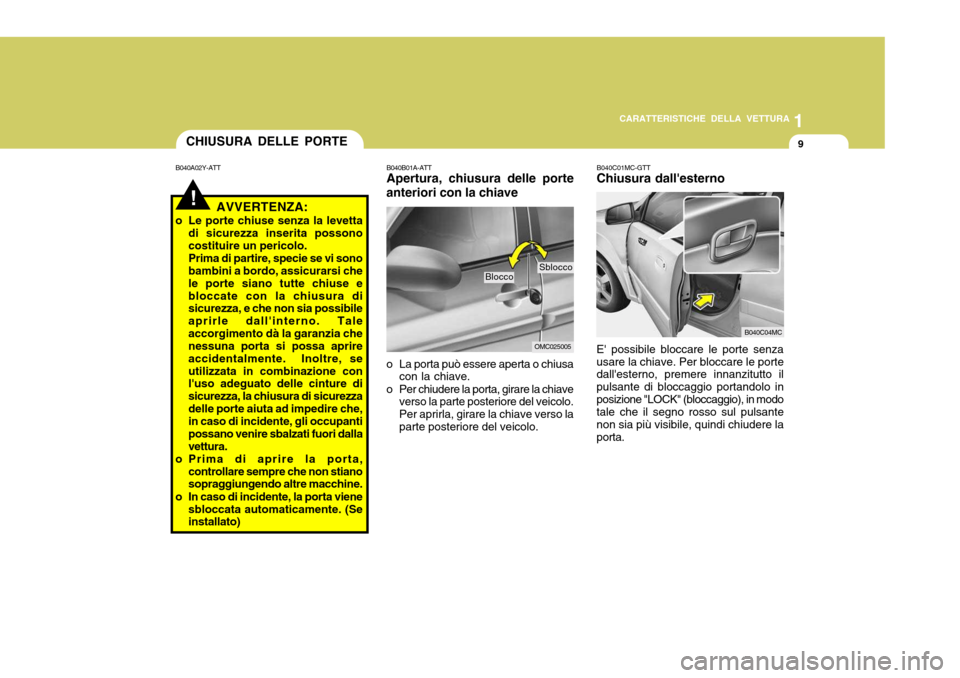

CHIUSURA DELLE PORTE
B040A02Y-ATT
B040B01A-ATT Apertura, chiusura delle porte
anteriori con la chiave
o La porta può essere aperta o chiusa con la chiave.
o Per chiudere la porta, girare la chiave verso la parte posteriore del veicolo. Per aprirla, girare la chiave verso laparte posteriore del veicolo.
OMC025005
SbloccoBlocco
B040C01MC-GTT Chiusura dall'esterno
E' possibile bloccare le porte senza usare la chiave. Per bloccare le porte dall'esterno, premere innanzitutto il pulsante di bloccaggio portandolo inposizione "LOCK" (bloccaggio), in modo tale che il segno rosso sul pulsante non sia più visibile, quindi chiudere laporta.
B040C04MC
