Hyundai Accent 2007 Manuale del proprietario (in Italian)
Manufacturer: HYUNDAI, Model Year: 2007, Model line: Accent, Model: Hyundai Accent 2007Pages: 255, PDF Dimensioni: 9.06 MB
Page 41 of 255
1CARATTERISTICHE DELLA VETTURA
30
B220A01MC-GTT CINTURE DI SICUREZZA - Sistema della cintura di sicurezzadel sedile posteriore centrale,con 3 punti d'ancoraggio, conarrotolatore con bloccaggiod'emergenza
1. Prima di allacciare la cintura di sicurezza del sedile posteriore centrale, verificare che la linguetta metallica (A) e la fibbia (B) sianosaldamente installate.
B220D01MC
B220D02MC
2. Dopo aver verificato che (A) e (B) si agganciano perfettamente per la chisura, fare scorrere la cintura fuori dall’arrotolatore e inserire la linguetta metallica (C) nella fibbia (D).
SB090R1-FT Per slacciare le cinture di sicurezza Premete il pulsante situato sulla fibbia e lasciate arrotolare la cintura nella propria sede.
B210A01NF
La posizione corretta, invece, come illustrato dalla figura, è con un bracciosopra la cintura, e l'altro sotto.Non fare mai passare la cintura disicurezza sotto l'ascella dal lato dellaporta.
Page 42 of 255
1
CARATTERISTICHE DELLA VETTURA
31
B220D03MC
NOTA: Verificare che la linguetta di metallo e la fibbia contrassegnata con la scritta "CENTER" si aggancino perfettamente per la chiusura.B220D04MC
Quando la linguetta si blocca nella
fibbia, si sente un "clic" metallico. La cintura di sicurezza si regola automaticamente sulla lunghezzacorretta solo dopo che è stata regolata manualmente la cintura alla vita in modo che aderisca senza gioco attornoai fianchi. Se ci si piega in avanti, con un movimento lento e scorrevole con il busto, la cintura si allunga e consentelo spostamento del tronco. In caso di urto o di arresto improvviso del veicolo, la cintura si blocca in posizione. Lacintura si blocca anche quando si compie un movimento in avanti troppo brusco.
!AVVERTENZA:
o In caso di utilizzo della cintura di sicurezza del sedile posteriore centrale, è necessario bloccaretutte le linguette nelle relative fibbie. Se non si esegue l'operazione di bloccaggiocompleta, aumenterà il rischio di ferimento in caso di incidente.
o Non sbloccare mai la linguetta metallica (A) e la fibbia (B), tranneche nei casi seguenti.
(1) Se si abbassa lo schienale del sedile posteriore.
(2) Se la cintura di sicurezza del sedile posteriore è stata danneggiata.

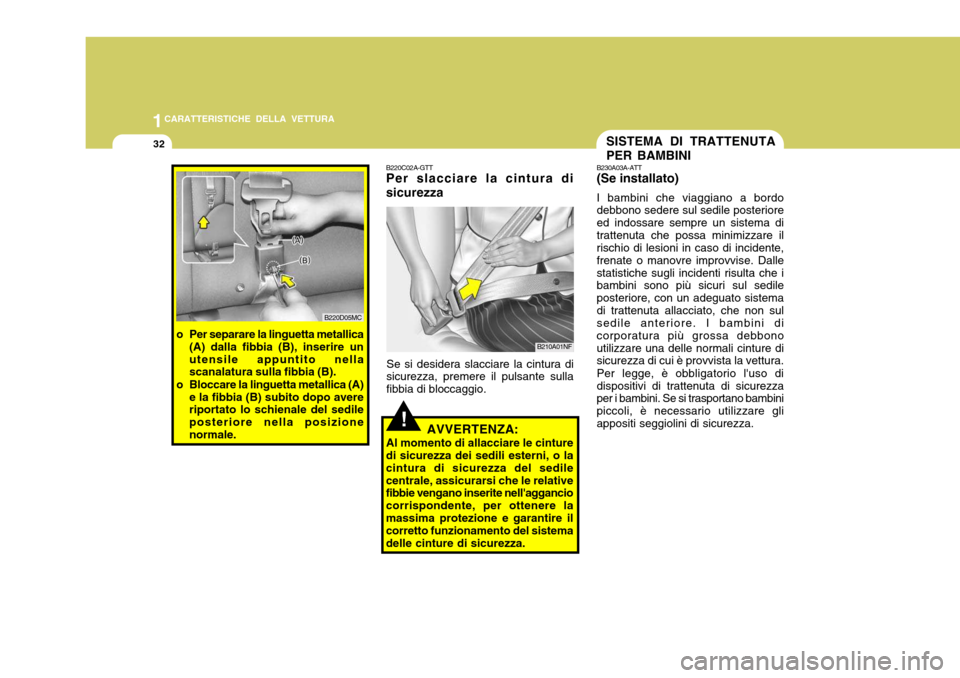

Page 43 of 255
1CARATTERISTICHE DELLA VETTURA
32
B220C02A-GTT Per slacciare la cintura di sicurezza
Se si desidera slacciare la cintura di
sicurezza, premere il pulsante sulla fibbia di bloccaggio.
AVVERTENZA:
Al momento di allacciare le cinture
di sicurezza dei sedili esterni, o lacintura di sicurezza del sedilecentrale, assicurarsi che le relative fibbie vengano inserite nell'aggancio corrispondente, per ottenere lamassima protezione e garantire il corretto funzionamento del sistema delle cinture di sicurezza.
!
B210A01NF
SISTEMA DI TRATTENUTA PER BAMBINI
B230A03A-ATT (Se installato) I bambini che viaggiano a bordo debbono sedere sul sedile posteriore ed indossare sempre un sistema ditrattenuta che possa minimizzare il rischio di lesioni in caso di incidente, frenate o manovre improvvise. Dallestatistiche sugli incidenti risulta che i bambini sono più sicuri sul sedile posteriore, con un adeguato sistemadi trattenuta allacciato, che non sul sedile anteriore. I bambini di corporatura più grossa debbonoutilizzare una delle normali cinture di sicurezza di cui è provvista la vettura. Per legge, è obbligatorio l'uso di dispositivi di trattenuta di sicurezza per i bambini. Se si trasportano bambini piccoli, è necessario utilizzare gliappositi seggiolini di sicurezza.
B220D05MC
o Per separare la linguetta metallica (A) dalla fibbia (B), inserire un utensile appuntito nella scanalatura sulla fibbia (B).
o Bloccare la linguetta metallica (A) e la fibbia (B) subito dopo avereriportato lo schienale del sedile posteriore nella posizionenormale.
Page 44 of 255
1
CARATTERISTICHE DELLA VETTURA
33
!
I bambini che non sono stati assicurati
al sedile in modo adeguato potrebbero rimanere feriti in caso di incidente. Per il trasporto dei bambini più piccoli e dei neonati, si debbono utilizzare gliappositi seggiolini. Prima di acquistare un particolare
sistema di trattenuta per bambini,assicurarsi che questo si adatti al sedile ed alle cinture di sicurezza della propria vettura, e che sia della misuraadatta al bambino che si deve trasportare. Per installare il sistema di trattenuta per bambini, seguire tutte leistruzioni fornite dal costruttore. AVVERTENZA:
o I sistemi di trattenuta per bambini debbono sempre essere installati sul sedile posteriore. Non installare mai un seggiolino peril trasporto di bambini o neonati sul sedile anteriore. In caso d'incidente, infatti, se dovesse entrare in funzione l'airbag laterale del sedile delpasseggero anteriore, questo potrebbe procurare gravi lesioni, quando non il decesso, delbambino o del neonato che occupasse tale sedile, anche se legato all'apposito seggiolino. Siraccomanda pertanto di utilizzare il sistema di trattenuta per bambini installandolo esclusivamente sulsedile posteriore del veicolo. o Se il veicolo è rimasto esposto al
sole, prima di legare un bambinoal sedile con la cintura disicurezza o con il sistema di trattenuta specifico, controllarne la superficie e le fibbie, in quantopotrebbero avere raggiunto una temperatura molto elevata.
o Se non viene utilizzato, il sistema di trattenuta per bambinidev'essere riposto nel bagagliaio oppure assicurato con una cinturadi sicurezza, per evitare che possa essere scagliato in avanti in caso di una brusca frenata o di un incidente.
o I bambini di corporatura troppo grossa per un sistema di trattenutaspecifico dovranno sedere sul sedile posteriore allacciando lecinture di sicurezza disponibili.
o Verificare sempre che la parte
della cintura di sicurezza che passa trasversalmente sul busto del bambino sia posizionata ametà spalla, e mai di traverso sul collo.
Page 45 of 255
1CARATTERISTICHE DELLA VETTURA
34
B230F01A-ATT Installazione al centro del sedile posteriore Utilizzare la cintura di sicurezza centrale del sedile posteriore per assicurare il sistema di trattenuta perbambini come illustrato. Una volta installato il sistema di trattenuta per bambini, fare oscillare il seggiolinoavanti e indietro, e lateralmente, per verificare che sia fissato correttamente dalla cintura di sicurezza.
B230F02MC
Perché la cintura di sicurezza possa aderire nel modo miglioreal corpo del bambino, si consiglia di farlo sedere più verso il centro del veicolo. La parte della cinturadi sicurezza che passa attorno alla vita del bambino dev'essere sempre posizionata il più in bassopossibile sui fianchi e deve aderire il meglio possibile al corpo.
o Se la cintura di sicurezza non aderisce in modo adeguato al bambino, si raccomanda l'uso diun supporto specifico omologato per alzare la posizione da seduto del bambino in modo che questopossa indossare correttamente la cintura di sicurezza.
o Durante la marcia, i bambini non debbono mai restare in piedi o inginocchiati sul sedile.
o Non utilizzare mai supporti o seggiolini di sicurezza per iltrasporto di bambini del tipo chesi aggancia allo schienale del sedile, in quanto potrebbero non offrire una sicurezza adeguata incaso d'incidente. o Con il veicolo in movimento,
evitare di tenere bambini in braccio, che potrebbero ferirsi gravemente in caso d'incidente odi frenata improvvisa. Anche se la persona che tiene in braccio il bambino ha la cintura di sicurezzaallacciata, in caso d'incidente il bambino non sarebbe protetto da alcun sistema di trattenuta.
o Qualora il seggiolino di sicurezza non dovesse essere ancoratocorrettamente, il rischio che il bambino possa subire gravi lesioni o un incidente anchemortale aumenta in modo notevole.
Page 46 of 255
1
CARATTERISTICHE DELLA VETTURA
35
Verificare che il tratto della cintura che generalmente passa attorno alla vitadel passeggero sia ben stretta attorno al sistema di trattenuta per bambini, e che il tratto alla spalla della cintura disicurezza sia posizionato in modo tale che non possa interferire con il capo o con il collo del bambino. Una voltainstallato il sistema di trattenuta per bambini, tentare di spostarlo in tutte le direzioni per assicurarsi che siasaldamente fissato.Se si deve stringere la cintura disicurezza, fare scorrere ancora partedella cintura verso l'arrotolatore. NOTA:
o Prima d'installare il sistema di trattenuta per bambini, leggere le istruzioni fornite dal costruttoredi tale sistema.
o Se la cintura di sicurezza non
funziona come descritto, fare controllare immediatamente il sistema da un concessionarioHyundai autorizzato.
B230G02JM-GTT Installazione ai lati sul sedile
posteriore
Per installare il sistema di trattenutaper bambini in posizione laterale sul sedile posteriore, srotolare la cinturadal relativo arrotolatore. Installare il sistema di trattenuta per bambini, allacciare la cintura di sicurezza elasciare che l'arrotolatore ricuperi l'eventuale allentamento della cinghia.
Se il seggiolino si muove, regolare la lunghezza della cintura di sicurezza.Inserire quindi il gancio dell'imbracatura del seggiolino (se prevista) nel relativo attacco, e fissare saldamente ilseggiolino. Prima d'installare il sistema di trattenuta per bambini sul veicolo, leggere sempre le istruzioni delcostruttore di tale sistema.
B230G01MC
Page 47 of 255
1CARATTERISTICHE DELLA VETTURA
36
B230B02A-GTT Uso del sistema di trattenuta di sicurezza per bambini con ilsistema a punti di ancoraggio Per i bambini più piccoli e i neonati si
raccomanda vivamente l'uso degli appositi seggiolini. Tali seggiolini per il trasporto dei bambini debbono essere delle dimensioni appropriate ed essereinstallati seguendo le istruzioni del costruttore. Si raccomanda inoltre d'installare il seggiolino sul sedileposteriore del veicolo, dal momento che tale accorgimento può contribuire in modo determinante alla sicurezzadel bambino trasportato. Il vostro veicolo è provvisto di tre elementi di aggancio per i seggiolini di sicurezzaper bambini.
!
B230B01NF
Distanziale, Attacco dei ganci del sistema di trattenuta per bambini
Bullone per attacco (5/16'-22mm) Rondella per molla conica Gancio d'attacco per sistema di trattenuta per bambini
Rondella di ritegno
AVVERTENZA:
o Non installare mai nessun sistema di trattenuta per bambini sul sedile del passeggero anteriore. In caso d'incidente, infatti, sedovesse entrare in funzione l'airbag laterale del sedile del passeggero anteriore, questopotrebbe procurare gravi lesioni, quando non il decesso, del bambino o del neonato cheoccupasse tale sedile, anche se legato all'apposito seggiolino. Si raccomanda pertanto di utilizzareil sistema di trattenuta per bambini installandolo esclusivamente sul sedile posteriore del veicolo. o Prima di installare il sistema di
trattenuta per bambini su veicolidotati di airbag laterali a tendina, consultare sempre le avvertenze sulla sicurezza relative ai sistemiairbag laterali a tendina nel presente manuale. Ogni volta che si installano sistemi di trattenutaper bambini, usare soltanto dispositivi omologati e consultare il "Sistema di trattenuta perbambini" per garantire un montaggio corretto e la massima protezione per il passeggero.
Page 48 of 255
1
CARATTERISTICHE DELLA VETTURA
37
1. Aprire il coperchio dell’ancoraggio
sul pannello del pavimento posteriore.
B230C02MC
B230C03A-GTT Per fissare il sistema di trattenuta
di sicurezza per bambini con il sistema a punti di ancoraggio
(4 porte) Sulla cappelliera del sedile posteriore
si trovano tre elementi di aggancio per i seggiolini di sicurezza per bambini.
1. Aprire il coperchio dell'ancoraggio sulla cappelliera. B230E01MC-GTTPer fissare il sistema di trattenuta di sicurezza per bambini con ilsistema a punti di ancoraggio (3 porte) Sul pannello del pavimento posteriore sono installati tre elementi per l’aggancio del sistema di trattenuta per bambini.
2. Far passare la cinghia del seggiolino di sicurezza per bambini al di sopra dello schienale. Per i veicoli con poggiatesta regolabili, far passare la cinghia sotto
il poggiatesta e tra le due aste di supporto di quest'ultimo, altrimentifarla passare al di sopra della sommità dello schienale.
3. Collegare il gancio della cinghia (2) al supporto porta-gancio del seggiolino di sicurezza (1) perbambini, e serrare per assicurare il seggiolino.
B230C01MC
B230E01MC
Page 49 of 255
1CARATTERISTICHE DELLA VETTURA
38
2. Far passare la cinghia del seggiolinodi sicurezza per bambini al di sopra dello schienale.Per i veicoli con poggiatestaregolabili, far passare la cinghia sottoil poggiatesta e tra le due aste di supporto di quest'ultimo, altrimenti farla passare al di sopra dellasommità dello schienale.
3. Collegare il gancio della cinghia (2) al supporto porta-gancio del seggiolino di sicurezza (1) per bambini, e serrare per assicurare ilseggiolino. B230D01MC-GTT Per fissare il sistema di trattenuta
di sicurezza per bambini con il sistema "ISOFIX" e il sistema apunti di ancoraggio
Il sistema ISOFIX rappresenta un
metodo standard per l'attacco dei seggiolini di sicurezza dei bambini, che non richiede più l'uso delle cinture di sicurezza presenti sul veicolo perfissare il seggiolino di sicurezza sul veicolo stesso. Questo consente di fissare il seggiolino in una posizionepiù sicura e pratica, garantendo allo stesso tempo una installazione più facile e veloce.
B230D01MC I seggiolini di sicurezza per bambini
contrassegnati con il marchio ISOFIX possono essere installati solo se omologati per il veicolo specifico in base ai requisiti richiesti dallanormativa ECE-R44. Nel caso del vostro veicolo Hyundai, i seggiolini Hyundai ISOFIX GR1 / Hyundai Duo /Römer ISOFIX GR1 e Römer Duo ISOFIX / Britax Duo ISOFIX sono omologati in base ai requisiti richiestidella normativa ECE-R44. Questi seggiolini sono stati sottoposti a testi accurati da parte della Hyundai e il lorouso è consigliato per il vostro veicolo Hyundai.
NOTA: Al momento, solo questi seggiolini
sono in regola con le disposizioni della normativa citata. Nel caso in cui altri costruttori riescano a provvedere una certificazioneadeguata, la Hyundai provvederà a sottoporre il seggiolino a test accurati e ne consiglierà l'uso acondizione che il seggiolino sia in regola con le disposizioni di legge. Rivolgersi al proprio concessionarioHyundai per maggiori informazioni a questo proposito.
B230C02MC
Page 50 of 255
1
CARATTERISTICHE DELLA VETTURA
39
B230D02MC
Indicatore di posizione ancoraggio ISOFIX
Su ciascun lato del sedile posteriore, tra il cuscino e lo schienale, si trova una coppia di punti di ancoraggio ISOFIX insieme ad un attacco superiore montato sul ripiano della cappelliera del sedile posteriore (4porte) o sul pannello del pavimento posteriore (3 porte). Durante l’istallazione, il seggiolino deve essere impegnato sui punti di ancoraggio in modo da avvertire uno scatto (controllare provando a tirare) edeve essere fissato con la cintura per l’attacco superiore nell’apposito punto del ripiano della cappelliera del sedileposteriore (4 porte) o del pannello del pavimento posteriore (3 porte). Installare e utilizzare i seggiolini di sicurezza per bambini seguendo leistruzioni del manuale di istallazione, allegato ai seggiolini ISOFIX.
NOTA: I seggiolini di sicurezza per bambini
contrassegnati con il marchio ISOFIX possono essere installati solo se omologati per il veicolo specifico in base alla normativaECE-R44. Prima di utilizzare un seggiolino per bambini ISOFIX, che sia stato acquistato per l'uso su unaltro tipo di veicolo, consultare il proprio concessionario Hyundai per appurare se tale tipo di seggiolino èomologato e se il suo uso è consigliato per il proprio veicolo Hyundai.B230D03MC
Per fissare il seggiolino di sicurezza per bambini
1. Per fissare il seggiolino di sicurezza
per bambini all'ancoraggio ISOFIX, inserire la linguetta del seggiolino nell'ancoraggio ISOFIX. Controllareche se si senta chiaramente uno scatto.
2. Collegare saldamente la linguetta della cinghia di trattenuta delseggiolino al relativo elemento di aggancio, assicurando così ilseggiolino al sedile. Consultare il paragrafo "Per fissare il sistema di trattenuta di sicurezza per bambinicon il sistema a punti di ancoraggio" a pagina 1-37.
Ancoraggio ISOFIX
