MANTENGALO USTED MISMO
27
G275H01MC-GYT
Luz interior
1. Retire la tapa con un destornillador plano.
2. Monte una bombilla nueva.
OMC055030
G270K01TG-GYT
Luz de la guantera (Si está instalado)
1. Abra la guantera.
2. Extraiga la tapa de la luz de la guantera con un destornillador plano.
3. Monte una bombilla nueva.
OMC055031
G270G01MC-GYT
Luz de mapas (Si está instalado)
1. Retire la tapa con un destornillador
plano.
2. Monte una bombilla nueva.OMC055029

6MANTENGALO USTED MISMO
28
4 Puertas 3 Puertas
BOMBILLAS WATIOS
Watios55/60
215
10 10 27 5
N°.
1 2 3 4 5 6 Watios
21/5
165
21 5
16 5
Nombre de la pieza
Lámparas alumbrado principal (Luces largas/Luces cortas)Luces de intermitentes delanteros Luces de posición delanteras Luz de lectura de mapasLuz de interior Luz antiniebla delantera (Si está instalado) Intermitentes laterales (Si está instalado) N°.
7 8 9
10 11 1213 Nombre de la pieza
Luces de freno/posición Luz de freno de posición alta Luz del compartimento del equipajesLuces de intermitentes Luces antiniebla traseras (Si está instalado) Luz de marcha atrásLuz de matrícula
G280A01MC-GYT
G280A01MC-A
Tipo enchufe P43t-38
BAU15s
W2,1 x 9,5d W2,1 x 9,5d S8,5/8,5PG13
W2,1 x 9,5d Tipo enchufe
BAY15d
W2,1 x 9,5d
S8,5/8,5BA15s
W2,1 x 9,5dW2,1 x 9,5d S8,5/8,5

6
MANTENGALO USTED MISMO
29
G200C01MC-GYT

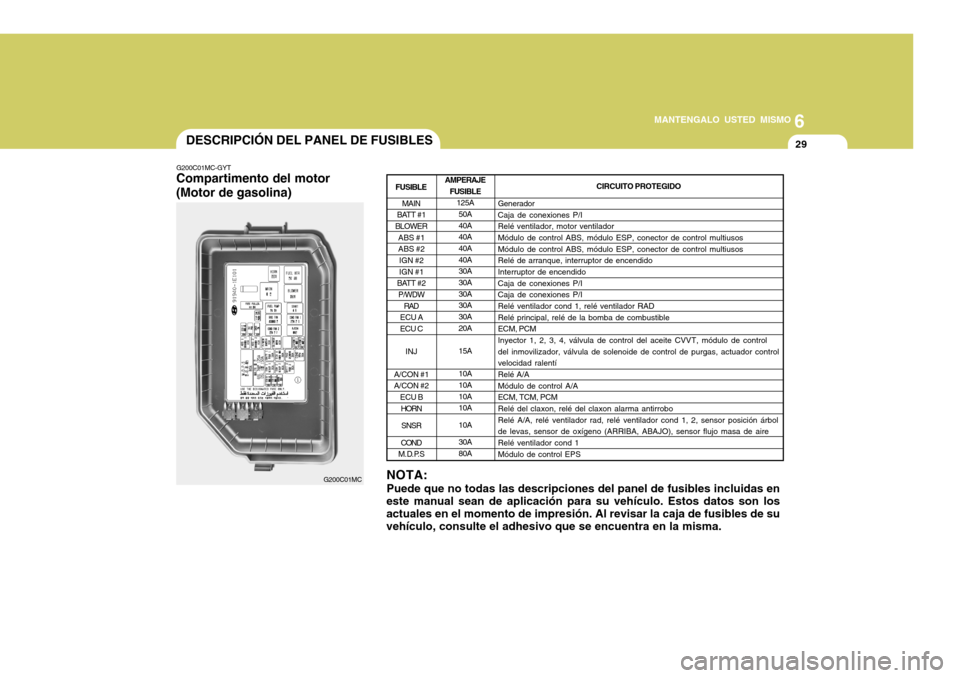

Compartimento del motor (Motor de gasolina)
NOTA: Puede que no todas las descripciones del panel de fusibles incluidas en
este manual sean de aplicación para su vehículo. Estos datos son los actuales en el momento de impresión. Al revisar la caja de fusibles de suvehículo, consulte el adhesivo que se encuentra en la misma.
DESCRIPCIÓN DEL PANEL DE FUSIBLES
G200C01MC
AMPERAJE
FUSIBLE 125A
50A 40A 40A40A 40A 30A30A 30A 30A30A 20A 15A 10A 10A 10A 10A 10A30A 80A CIRCUITO PROTEGIDO
Generador Caja de conexiones P/I Relé ventilador, motor ventiladorMódulo de control ABS, módulo ESP, conector de control multiusos Módulo de control ABS, módulo ESP, conector de control multiusos Relé de arranque, interruptor de encendidoInterruptor de encendido Caja de conexiones P/I Caja de conexiones P/IRelé ventilador cond 1, relé ventilador RAD Relé principal, relé de la bomba de combustible ECM, PCMInyector 1, 2, 3, 4, válvula de control del aceite CVVT, módulo de control del inmovilizador, válvula de solenoide de control de purgas, actuador control velocidad ralentíRelé A/A Módulo de control A/A ECM, TCM, PCMRelé del claxon, relé del claxon alarma antirrobo Relé A/A, relé ventilador rad, relé ventilador cond 1, 2, sensor posición árbol de levas, sensor de oxígeno (ARRIBA, ABAJO), sensor flujo masa de aireRelé ventilador cond 1 Módulo de control EPS
MAIN
BATT #1
BLOWER ABS #1 ABS #2
IGN #2IGN #1
BATT #2
P/WDW RAD
ECU A ECU C
INJ
A/CON #1 A/CON #2 ECU BHORN
SNSR
COND
M.D.P.S
FUSIBLE

6MANTENGALO USTED MISMO
30

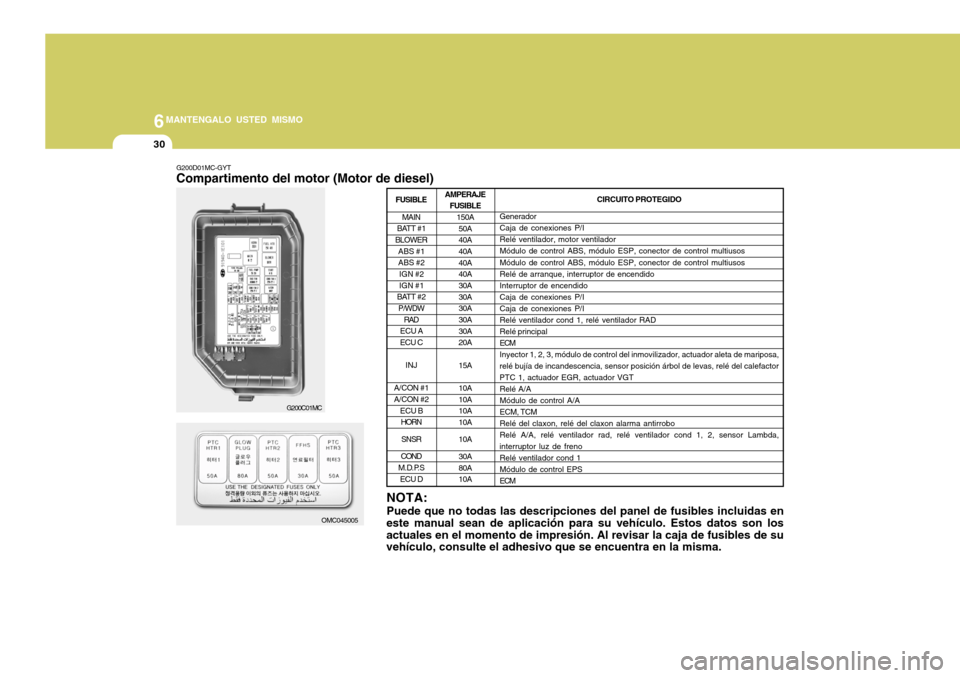

G200D01MC-GYT Compartimento del motor (Motor de diesel)
NOTA: Puede que no todas las descripciones del panel de fusibles incluidas en
este manual sean de aplicación para su vehículo. Estos datos son los actuales en el momento de impresión. Al revisar la caja de fusibles de su vehículo, consulte el adhesivo que se encuentra en la misma.
OMC045005
G200C01MC AMPERAJE
FUSIBLE 150A
50A 40A40A 40A 40A30A 30A 30A30A 30A 20A 15A 10A 10A 10A10A 10A30A 80A 10A
MAIN
BATT #1
BLOWER
ABS #1 ABS #2IGN #2 IGN #1
BATT #2 P/WDW
RAD
ECU A ECU C
INJ
A/CON #1 A/CON #2 ECU BHORN
SNSR
COND
M.D.P.S ECU D
FUSIBLECIRCUITO PROTEGIDO
Generador Caja de conexiones P/IRelé ventilador, motor ventiladorMódulo de control ABS, módulo ESP, conector de control multiusos Módulo de control ABS, módulo ESP, conector de control multiusos Relé de arranque, interruptor de encendidoInterruptor de encendidoCaja de conexiones P/ICaja de conexiones P/IRelé ventilador cond 1, relé ventilador RAD Relé principal ECMInyector 1, 2, 3, módulo de control del inmovilizador, actuador aleta de mariposa,
relé bujía de incandescencia, sensor posición árbol de levas, relé del calefactorPTC 1, actuador EGR, actuador VGT
Relé A/AMódulo de control A/AECM, TCMRelé del claxon, relé del claxon alarma antirroboRelé A/A, relé ventilador rad, relé ventilador cond 1, 2, sensor Lambda,
interruptor luz de freno
Relé ventilador cond 1Módulo de control EPSECM

6
MANTENGALO USTED MISMO
31

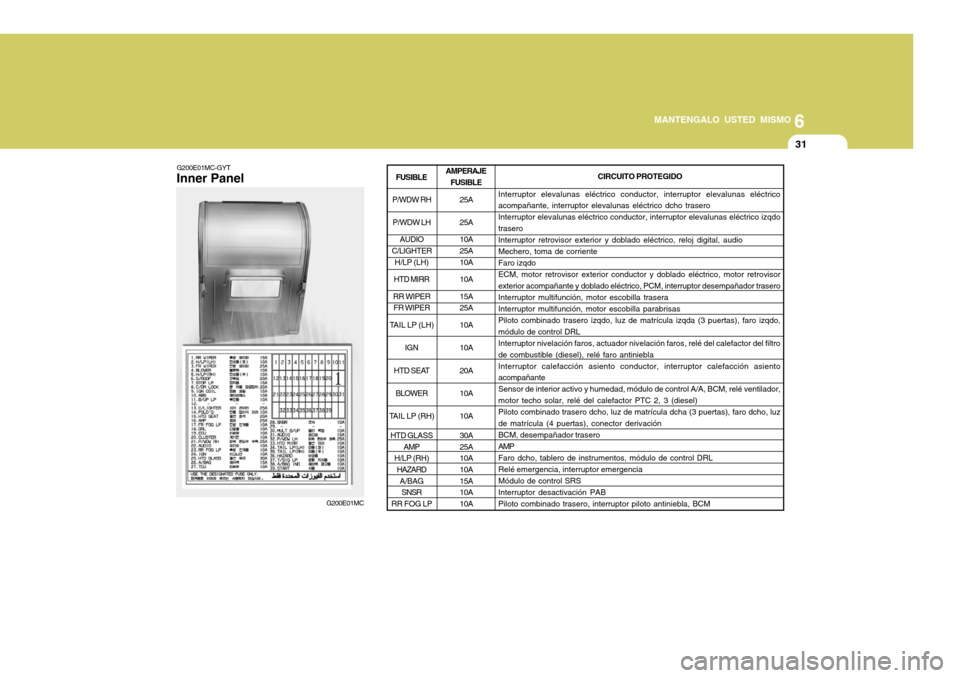

Interruptor elevalunas eléctrico conductor, interruptor elevalunas eléctrico acompañante, interruptor elevalunas eléctrico dcho trasero Interruptor elevalunas eléctrico conductor, interruptor elevalunas eléctrico izqdo trasero Interruptor retrovisor exterior y doblado eléctrico, reloj digital, audio Mechero, toma de corrienteFaro izqdoECM, motor retrovisor exterior conductor y doblado eléctrico, motor retrovisor exterior acompañante y doblado eléctrico, PCM, interruptor desempañador trasero Interruptor multifunción, motor escobilla trasera Interruptor multifunción, motor escobilla parabrisasPiloto combinado trasero izqdo, luz de matrícula izqda (3 puertas), faro izqdo, módulo de control DRL Interruptor nivelación faros, actuador nivelación faros, relé del calefactor del filtrode combustible (diesel), relé faro antinieblaInterruptor calefacción asiento conductor, interruptor calefacción asiento acompañante Sensor de interior activo y humedad, módulo de control A/A, BCM, relé ventilador,motor techo solar, relé del calefactor PTC 2, 3 (diesel)Piloto combinado trasero dcho, luz de matrícula dcha (3 puertas), faro dcho, luz de matrícula (4 puertas), conector derivación BCM, desempañador trasero AMP Faro dcho, tablero de instrumentos, módulo de control DRLRelé emergencia, interruptor emergenciaMódulo de control SRSInterruptor desactivación PABPiloto combinado trasero, interruptor piloto antiniebla, BCM
G200E01MC-GYT
Inner Panel
G200E01MC
P/WDW RHP/WDW LH AUDIO
C/LIGHTER H/LP (LH)
HTD MIRR
RR WIPER FR WIPER
TAIL LP (LH)
IGN
HTD SEAT BLOWER
TAIL LP (RH) HTD GLASS AMP
H/LP (RH)
HAZARD A/BAGSNSR
RR FOG LP
FUSIBLEAMPERAJE FUSIBLE CIRCUITO PROTEGIDO
25A 25A 10A 25A 10A 10A15A 25A 10A 10A20A 10A 10A 30A 25A10A 10A 15A10A 10A

6MANTENGALO USTED MISMO
32
AMPERAJEFUSIBLE 10A 20A 10A 10A 15A 10A10A 20A 10A 15A 10A 15A 10A 10A 10A 10A10A CIRCUITO PROTEGIDO
Interruptor faro antiniebla, faro antiniebla izqdo, faro antiniebla dcho, BCM Motor techo solarInterruptor de emergencia Interruptor supermarcha, TCM (diesel), generador de impulsos ‘A’ (diesel), generador de impulsos ‘B’ (diesel), sensor velocidad vehículo Conector enlace datos, interruptor luz de freno, relé elevalunas eléctrico, conector de control multiusos Tablero de instrumentos ECM, PCM, módulo de control EPS, sensor flujo masa de aire (diesel), interruptor de advertencia del filtro del combustible (diesel) Actuador bloqueo puerta conductor, actuador bloqueo puerta acompañante,BCM, actuador bloqueo puerta trasera izqda, actuador bloqueo puerta trasera dcha, interruptor elevalunas eléctrico conductor, actuador bloqueoportón trasero Relé de arranqueBCM, tablero de instrumentos, generador, módulo de control DRL Bobina de encendido 1, 2, 3, 4, condensador Audio Luz maletero, luz interior, interruptor luz de cortesía, reloj digital, luz consola superior, módulo de control A/A, tablero de instrumentos, zumbador de advertencia trasera, interruptor advertencia puerta, BCMInterruptor ESP, sensor ángulo de dirección, módulo de control ABS, módulo ESP, conector de control multiusos Interruptor luz marcha atrás, interruptor margen semiejeMódulo de control DRL Interruptor retrovisor exterior y doblado eléctrico
FR FOG LP S/ROOF
T/SIG LP
TCU
STOP LP
A/BAG IND ECU
C/DR LOCK START
CLUSTER IGN COIL
AUDIO
(Power Connector)
MULT B/UP
(Power Connector)
ABS
B/UP LP DRL
FOLD'G
FUSIBLE

SISTEMA DE EMISIÓN DE GASES
77
Sistema de emisión de gases .............................................. 7-2
Convertidor catalítico ........................................................... 7-3
Sistema EGR ....................................................................... 7-4

7SISTEMA DE EMISIÓN DE GASES
2SISTEMA DE EMISIÓN DE GASES
marcha, el vapor acumulado en el mismo se envía al sistema deinducción a través de la válvula de solenoide para el control de purgas. Válvula solenoide de control de purga
Esta es controlada por la ECU; cuando
la temperatura del refrigerante del motor es baja o en ralentí, esta se cierra, de esta forma los vapores no pueden entrar al colector de admisión.Después de que el motor ha arrancado, durante la conducción normal, ésta se abre y los gases
pueden entrar al colector de admisión. H010D01A-AYT
3. Sistema de control de gases
de escape
Este sistema ha sido desarrollado para un control altamente efectivo de las emisiones de gases de escape, manteniendo al mismo tiempo un buenrendimiento del vehículo.
H010B01A-AYT
1. Sistema de control de emisión
de gases del cárter
El sistema de ventilación positiva de
los gases del cárter es utilizado paraprevenir la contaminación del aire causada por la evaporación de los gases del cárter. El sistemaproporciona aire fresco al cárter a través del filtro de aire. Dentro del cárter éste se mezcla con los vaporesdel cárter, luego pasan por la válvula PCV al sistema de admisión.
H010A01A-GYT (Si está instalado) Su HYUNDAI está equipado con un sistema de emisión de gases, el cual permite cumplir con todas las normas legales de su país referentes a laemisión. Hay tri tipos de sistemas de control de emisión:
1. Control de emisión de gases del
cárter.
2. Control de emisión de gases evaporables.
3. Control de emisión de escape.Para asegurar el correcto funcionamiento de estos sistemas de emisión, es recomendable que ustedlos controle y los mantenga en su Servicio HYUNDAI de acuerdo con lo indicado con su manual. H010C01E-GYT
2. Sistema de control de gases
de gasolina (Si está instalado)
Este sistema es el encargado de
prevenir que los gases de gasolina seevaporen a la atmósfera. Canister
Los vapores del combustible
generados en el interior del depósito se absorben y almacenan en unreceptáculo. Cuando el motor está en

7
SISTEMA DE EMISIÓN DE GASES
3
H020A01MC
CONVERTIDOR CATALÍTICO

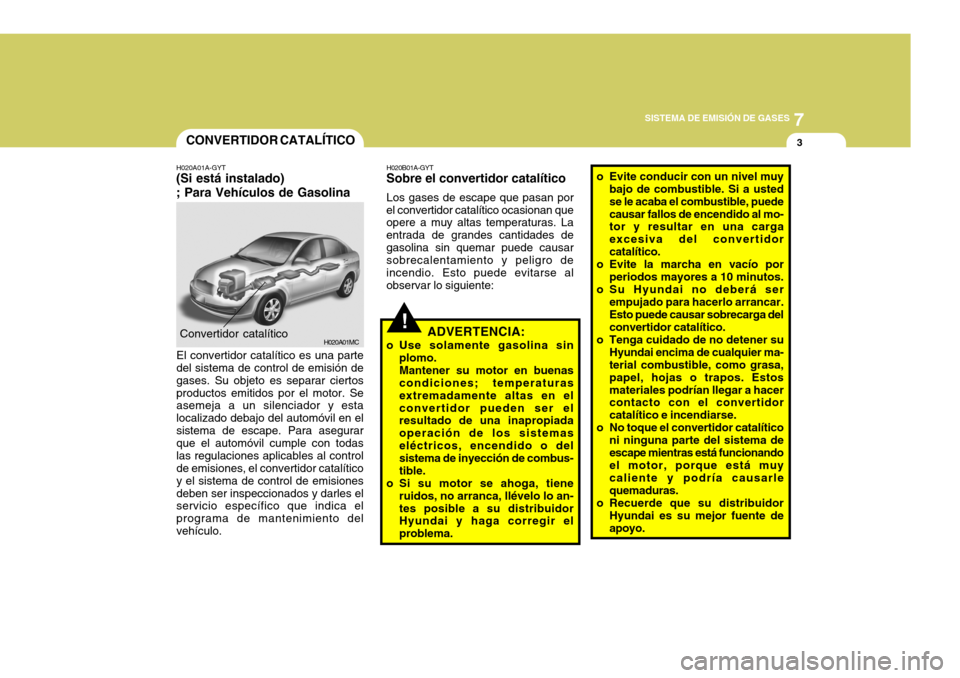

Convertidor catalítico H020B01A-GYT
Sobre el convertidor catalítico
Los gases de escape que pasan por
el convertidor catalítico ocasionan que opere a muy altas temperaturas. La entrada de grandes cantidades degasolina sin quemar puede causar sobrecalentamiento y peligro de incendio. Esto puede evitarse alobservar lo siguiente:
H020A01A-GYT
(Si está instalado) ; Para Vehículos de Gasolina
El convertidor catalítico es una parte del sistema de control de emisión de gases. Su objeto es separar ciertosproductos emitidos por el motor. Se asemeja a un silenciador y esta localizado debajo del automóvil en elsistema de escape. Para asegurar que el automóvil cumple con todas las regulaciones aplicables al controlde emisiones, el convertidor catalíticoy el sistema de control de emisionesdeben ser inspeccionados y darles el servicio específico que indica el programa de mantenimiento delvehículo.
!ADVERTENCIA:
o Use solamente gasolina sin plomo. Mantener su motor en buenas condiciones; temperaturas extremadamente altas en elconvertidor pueden ser el resultado de una inapropiada operación de los sistemaseléctricos, encendido o del sistema de inyección de combus- tible.
o Si su motor se ahoga, tiene
ruidos, no arranca, llévelo lo an-tes posible a su distribuidor Hyundai y haga corregir el problema. o Evite conducir con un nivel muy
bajo de combustible. Si a ustedse le acaba el combustible, puedecausar fallos de encendido al mo- tor y resultar en una carga excesiva del convertidorcatalítico.
o Evite la marcha en vacío por
periodos mayores a 10 minutos.
o Su Hyundai no deberá ser empujado para hacerlo arrancar.Esto puede causar sobrecarga del convertidor catalítico.
o Tenga cuidado de no detener su Hyundai encima de cualquier ma-terial combustible, como grasa, papel, hojas o trapos. Estosmateriales podrían llegar a hacer contacto con el convertidor catalítico e incendiarse.
o No toque el convertidor catalítico
ni ninguna parte del sistema deescape mientras está funcionando el motor, porque está muy caliente y podría causarlequemaduras.
o Recuerde que su distribuidor
Hyundai es su mejor fuente deapoyo.

7SISTEMA DE EMISIÓN DE GASES
4SISTEMA EGR
H020C01S-GYT
; Para Vehículos Diesel
Este sistema ayuda a controlar los
óxidos de nitrógeno mediante la recirculación de una parte de los gases de escape hacia el motorreduciendo por tanto, la remperatura de combustión de los cilindros.
H020D01S-GYT
Catalizador en los diesel ; Para Vehículos Diesel
Todos los HYUNDAI llevan un
catalizador para reducir las emisiones de monóxido de carbono (CO), hidrocarburos y partículas en los gases de escape.
