Hyundai Azera 2011 Betriebsanleitung (in German)

F11
1. Sicherungskasten
................................................ 6-23
2. Instrumententafal ................................................. 1-64
3. Feststellbremspedal ............. ..............................1-112
4. Bremspedal ........................................................... 2-5
5. Gaspedal .............................................................. 2-5
6. Multifunktionslichtschalter/ Schalter für Nebelscheinwerfer .....................1-85/1-88
7. Audio-Schalter im Lenkrad (Falls vorhanden) ..... 1-129
8. Horn/Fahrerairbag-Modul ............................1-123/1-53
9. Geschwindigkeitsreglerschalter
(Falls vorhanden) ............................................... 1-126
VORSICHT:
Wenn ein Behälter mit Flüssig-Fahrzeugdeodorant im Auto angebracht werden soll, so darf er weder in der Nähe des Instrumentenblocks noch auf dem Schutzpolster aufgestellt werden.Dringt die Flüssigkeit in diese Bereiche (Instrumentenblock, Schutzpolster oder Lüfter) ein,können die Teile beschädigt werden. Wenn Flüssig-Fahrzeugdeodorant auf diese Bereichegerät, die betroffenen Teile sofort mit Wasser abreiben.
! 10. Hebel für Frontscheibenwischer/
Scheibenwascher ................................................. 1-89
11. Audio System (F alls vorhanden) ........................ 1-148
12. Beifahrer-Airbagmodul ..... .....................................1-53
13. Heizung/Klimaanlagen-Bedienungstafel
(Falls vorhanden) ............................................... 1-134
14. Handschuhfach .................................................. 1-106
15. Ablagefach ......................................................... 1-107
16. Schalthebel ........................................................... 2-7
17. Vorderer Getränkehalter .......................................1-98
18. Mittelkonsol e ..................................................... 1-107

IHR FAHRZEUG AUF EINEN BLICK
F12B255A02TG-GST ANZEIGESYMBOLE DER INSTRUMENTENTAFEL * Eine detaillierte Beschreibung der Symbole finden Sie auf Seite 1-68.
Kraftstoffilterwarnleuchte (Dieselmotor)
Vorglüh-Anzeigeleuchte (Dieselmotor)
Wegfahrsperren-Anzeige
SET-Anzeigeleuchte (Falls vorhanden)
CRUISE-Anzeigeleuchte (Falls vorhanden) Anzeigen für das Elektronische Stabilitätsprogramm (Falls vorhanden)
ABS-Warnleuchte
Kontrolleuchte für ausgeschalteten Beifahrer-Airbag (Falls vorhanden)
Servicewarnanzeige (SRI) für das zusätzliche Rückhalte-system (SRS)
Motorwarnleuchte
Gurtwarnleuchte und Warnton
Warnleuchte bei zu niedrigem Flüssigkeitsstand in der Waschanlage
Kraftstoffwarnleuchte
Kofferraumklappen-warnleuchte
Warnanzeige bei offener Tür
Batterielade-kontrolleuchte
Feststellbrems-, Bremsflüssigkeits-stand- Warnleuchte
Öldruck-Warnleuchte
Fernlichtkontrolleuchte
Blinker-Kontrolleuchten
Anzeige Licht EIN (Falls vorhanden) Kontrolleuchte für Nebelscheinwerfer

Empfehlungen zum Kraftstoff ................................................... 1-2
Einfahren eines Neufahrzeugs ................................................. 1-4
Wegfahrsperre .......................................................................... 1-6Türverriegelungen.................................................................... 1-11
Diebstahlalarm ......................................................................... 1-15
Fenster .................................................................................... 1-20
Sitze ... ...................................................................................... 1-24
Integrierte Speichersystem ...................................................... 1-29
Sicherheitsgurte ....................................................................... 1-35
Kinderrückhaltesystem ............................................................ 1-40
Zusätzliches Rückhaltesystem (Airbag) ..................................1-52
Instrumentenfeld und Anzeigen ...............................................1-64
Anzeige und Warnleuchte ........................................................ 1-68
Bordcomputer .......................................................................... 1-80
Kombi-schalter für Blinker und Fahrlicht ..................................1-85
Schalter für Scheibenwischer und Waschanlage ....................1-89
Schiebedach .......................................................................... 1-100Spiegel ................................................................................... 1 -108
Haubenen Triegelung ............................................................. 1-119Geschwindigkeitsregler ......................................................... 1-126
Bedienelemente von Heizung und Kühlgebläse .................... 1-132Stereoanlage .......................................................................... 1 -143
Audio System ........................................................................ 1-147 EIGENSCHAFTEN DES HYUNDAI
1
1

1EIGENSCHAFTEN DES HYUNDAI
2

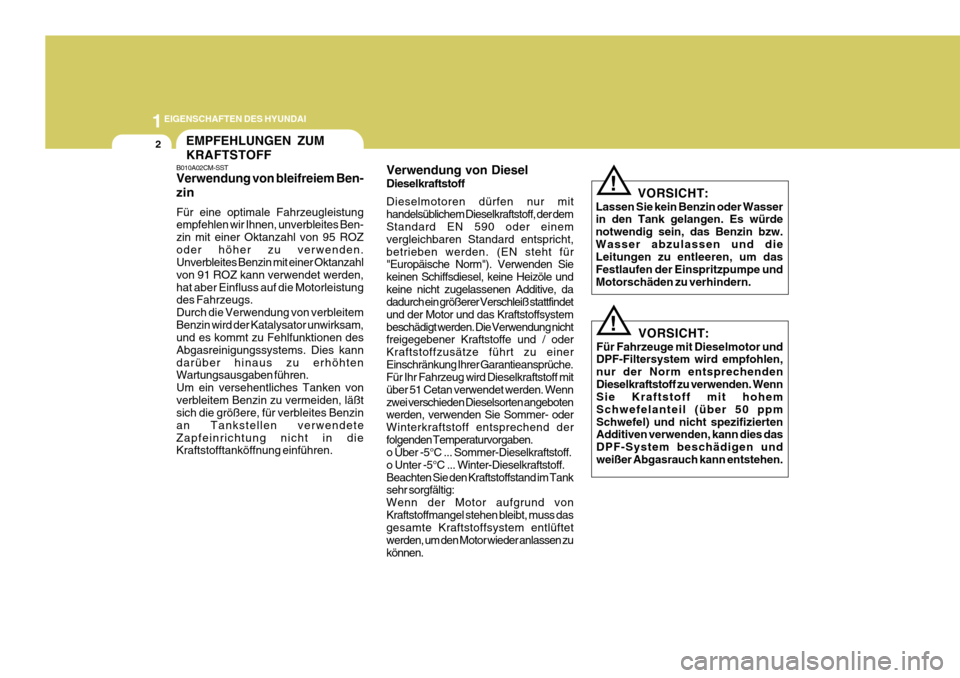

B010A02CM-SST Verwendung von bleifreiem Ben- zin Für eine optimale Fahrzeugleistung empfehlen wir Ihnen, unverbleites Ben- zin mit einer Oktanzahl von 95 ROZoder höher zu verwenden. Unverbleites Benzin mit einer Oktanzahl von 91 ROZ kann verwendet werden,hat aber Einfluss auf die Motorleistung des Fahrzeugs. Durch die Verwendung von verbleitemBenzin wird der Katalysator unwirksam, und es kommt zu Fehlfunktionen des Abgasreinigungssystems. Dies kanndarüber hinaus zu erhöhten Wartungsausgaben führen. Um ein versehentliches Tanken vonverbleitem Benzin zu vermeiden, läßt sich die größere, für verbleites Benzin an Tankstellen verwendeteZapfeinrichtung nicht in die Kraftstofftanköffnung einführen.EMPFEHLUNGEN ZUM KRAFTSTOFF
Verwendung von Diesel Dieselkraftstoff Dieselmotoren dürfen nur mit handelsüblichem Dieselkraftstoff, der dem Standard EN 590 oder einem vergleichbaren Standard entspricht,betrieben werden. (EN steht für "Europäische Norm"). Verwenden Sie keinen Schiffsdiesel, keine Heizöle undkeine nicht zugelassenen Additive, da dadurch ein größerer Verschleiß stattfindet und der Motor und das Kraftstoffsystembeschädigt werden. Die Verwendung nicht freigegebener Kraftstoffe und / oder Kraftstoffzusätze führt zu einerEinschränkung Ihrer Garantieansprüche. Für Ihr Fahrzeug wird Dieselkraftstoff mit
über 51 Cetan verwendet werden. Wennzwei verschieden Dieselsorten angeboten werden, verwenden Sie Sommer- oder Winterkraftstoff entsprechend derfolgenden Temperaturvorgaben.
o Über -5°C ... Sommer-Dieselkraftstoff.
o Unter -5°C ... Winter-Dieselkraftstoff.Beachten Sie den Kraftstoffstand im Tank sehr sorgfältig: Wenn der Motor aufgrund vonKraftstoffmangel stehen bleibt, muss das gesamte Kraftstoffsystem entlüftet werden, um den Motor wieder anlassen zukönnen. VORSICHT:
Lassen Sie kein Benzin oder Wasser in den Tank gelangen. Es würde notwendig sein, das Benzin bzw.Wasser abzulassen und die Leitungen zu entleeren, um das Festlaufen der Einspritzpumpe undMotorschäden zu verhindern.
!
VORSICHT:
Für Fahrzeuge mit Dieselmotor und DPF-Filtersystem wird empfohlen, nur der Norm entsprechendenDieselkraftstoff zu verwenden. Wenn Sie Kraftstoff mit hohem Schwefelanteil (über 50 ppmSchwefel) und nicht spezifizierten Additiven verwenden, kann dies das DPF-System beschädigen undweißer Abgasrauch kann entstehen.
!

1
EIGENSCHAFTEN DES HYUNDAI
3

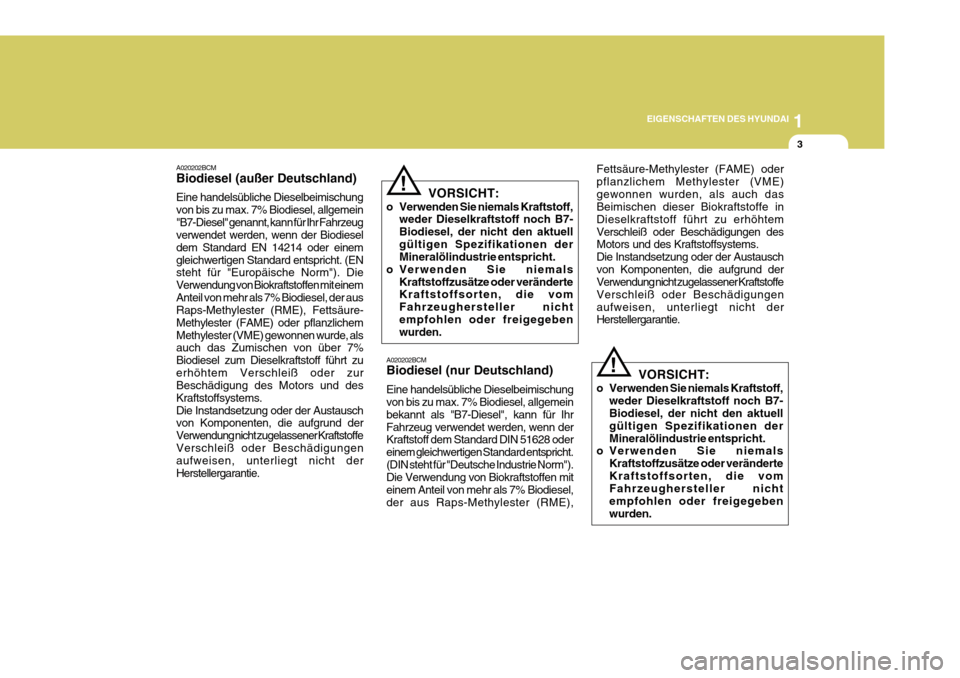

A020202BCM Biodiesel (außer Deutschland) Eine handelsübliche Dieselbeimischung von bis zu max. 7% Biodiesel, allgemein"B7-Diesel" genannt, kann für Ihr Fahrzeug verwendet werden, wenn der Biodiesel dem Standard EN 14214 oder einemgleichwertigen Standard entspricht. (EN steht für "Europäische Norm"). Die Verwendung von Biokraftstoffen mit einemAnteil von mehr als 7% Biodiesel, der aus Raps-Methylester (RME), Fettsäure- Methylester (FAME) oder pflanzlichemMethylester (VME) gewonnen wurde, als auch das Zumischen von über 7% Biodiesel zum Dieselkraftstoff führt zuerhöhtem Verschleiß oder zur Beschädigung des Motors und des Kraftstoffsystems.Die Instandsetzung oder der Austausch von Komponenten, die aufgrund der Verwendung nicht zugelassener KraftstoffeVerschleiß oder Beschädigungen aufweisen, unterliegt nicht der Herstellergarantie. VORSICHT:
o Verwenden Sie niemals Kraftstoff, weder Dieselkraftstoff noch B7-Biodiesel, der nicht den aktuellgültigen Spezifikationen der Mineralölindustrie entspricht.
o Verwenden Sie niemals Kraftstoffzusätze oder veränderteKraftstoffsorten, die vom Fahrzeughersteller nichtempfohlen oder freigegeben wurden.
!
A020202BCM Biodiesel (nur Deutschland) Eine handelsübliche Dieselbeimischung von bis zu max. 7% Biodiesel, allgemein bekannt als "B7-Diesel", kann für IhrFahrzeug verwendet werden, wenn der Kraftstoff dem Standard DIN 51628 oder einem gleichwertigen Standard entspricht.(DIN steht für "Deutsche Industrie Norm"). Die Verwendung von Biokraftstoffen mit einem Anteil von mehr als 7% Biodiesel,der aus Raps-Methylester (RME), Fettsäure-Methylester (FAME) oderpflanzlichem Methylester (VME)gewonnen wurden, als auch das Beimischen dieser Biokraftstoffe in Dieselkraftstoff führt zu erhöhtemVerschleiß oder Beschädigungen des Motors und des Kraftstoffsystems. Die Instandsetzung oder der Austauschvon Komponenten, die aufgrund der Verwendung nicht zugelassener Kraftstoffe Verschleiß oder Beschädigungenaufweisen, unterliegt nicht der Herstellergarantie.
VORSICHT:
o Verwenden Sie niemals Kraftstoff, weder Dieselkraftstoff noch B7-Biodiesel, der nicht den aktuell gültigen Spezifikationen derMineralölindustrie entspricht.
o Verwenden Sie niemals
Kraftstoffzusätze oder veränderteKraftstoffsorten, die vom Fahrzeughersteller nicht empfohlen oder freigegebenwurden.
!

1EIGENSCHAFTEN DES HYUNDAI

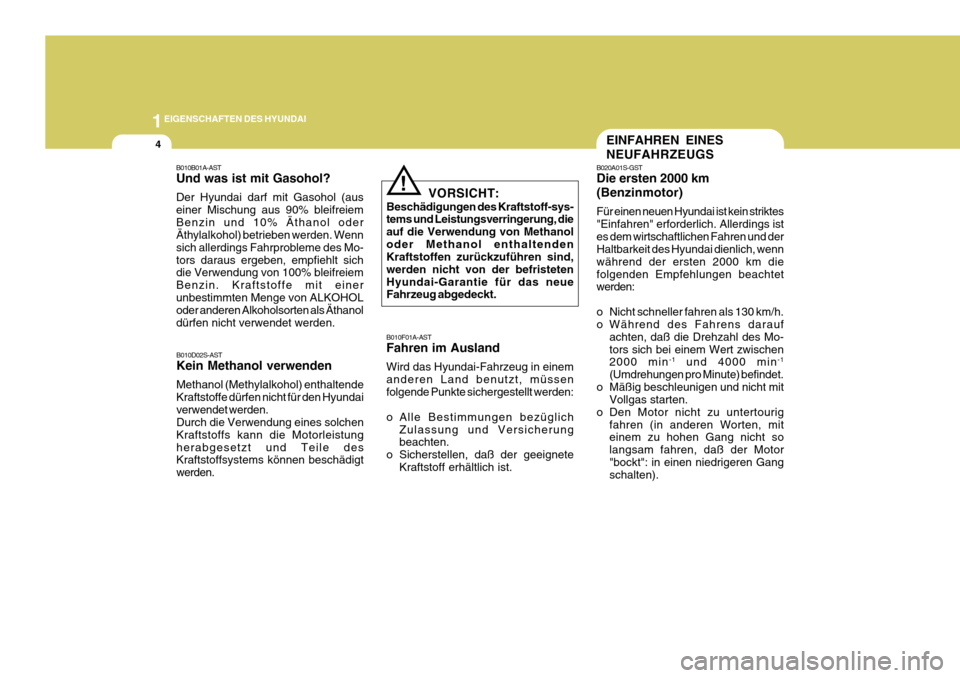

4EINFAHREN EINES NEUFAHRZEUGS
B020A01S-GST Die ersten 2000 km (Benzinmotor) Für einen neuen Hyundai ist kein striktes "Einfahren" erforderlich. Allerdings istes dem wirtschaftlichen Fahren und der Haltbarkeit des Hyundai dienlich, wenn während der ersten 2000 km diefolgenden Empfehlungen beachtet werden:
o Nicht schneller fahren als 130 km/h.
o Während des Fahrens darauf
achten, daß die Drehzahl des Mo- tors sich bei einem Wert zwischen 2000 min -1
und 4000 min -1
(Umdrehungen pro Minute) befindet.
o Mäßig beschleunigen und nicht mit Vollgas starten.
o Den Motor nicht zu untertourig
fahren (in anderen Worten, miteinem zu hohen Gang nicht so langsam fahren, daß der Motor"bockt": in einen niedrigeren Gang schalten).
B010D02S-AST Kein Methanol verwenden Methanol (Methylalkohol) enthaltende Kraftstoffe dürfen nicht für den Hyundaiverwendet werden. Durch die Verwendung eines solchen Kraftstoffs kann die Motorleistungherabgesetzt und Teile des Kraftstoffsystems können beschädigt werden.
!
VORSICHT:
Beschädigungen des Kraftstoff-sys- tems und Leistungsverringerung, die auf die Verwendung von Methanoloder Methanol enthaltenden Kraftstoffen zurückzuführen sind, werden nicht von der befristetenHyundai-Garantie für das neue Fahrzeug abgedeckt. B010F01A-AST Fahren im Ausland Wird das Hyundai-Fahrzeug in einem anderen Land benutzt, müssenfolgende Punkte sichergestellt werden:
o Alle Bestimmungen bezüglich Zulassung und Versicherung beachten.
o Sicherstellen, daß der geeignete Kraftstoff erhältlich ist.
B010B01A-AST Und was ist mit Gasohol? Der Hyundai darf mit Gasohol (aus einer Mischung aus 90% bleifreiemBenzin und 10% Äthanol oder Äthylalkohol) betrieben werden. Wenn sich allerdings Fahrprobleme des Mo-tors daraus ergeben, empfiehlt sich die Verwendung von 100% bleifreiem Benzin. Kraftstoffe mit einerunbestimmten Menge von ALKOHOL oder anderen Alkoholsorten als Äthanol dürfen nicht verwendet werden.

1
EIGENSCHAFTEN DES HYUNDAI
5

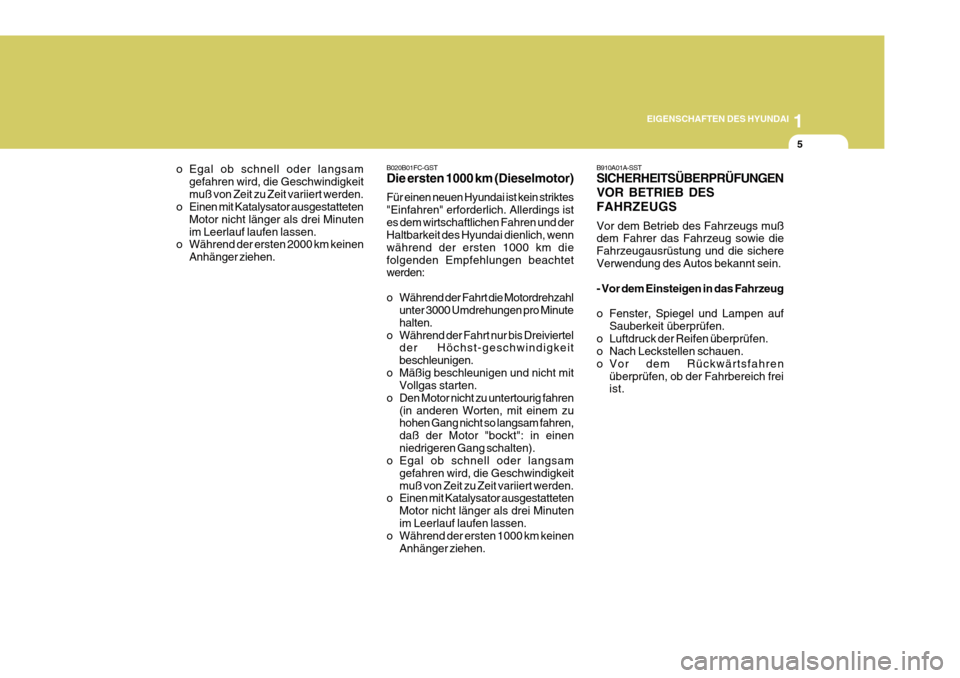

B020B01FC-GST Die ersten 1000 km (Dieselmotor) Für einen neuen Hyundai ist kein striktes "Einfahren" erforderlich. Allerdings istes dem wirtschaftlichen Fahren und der Haltbarkeit des Hyundai dienlich, wenn während der ersten 1000 km diefolgenden Empfehlungen beachtet werden:
o Während der Fahrt die Motordrehzahl unter 3000 Umdrehungen pro Minute halten.
o Während der Fahrt nur bis Dreiviertel der Höchst-geschwindigkeitbeschleunigen.
o Mäßig beschleunigen und nicht mit Vollgas starten.
o Den Motor nicht zu untertourig fahren (in anderen Worten, mit einem zu hohen Gang nicht so langsam fahren, daß der Motor "bockt": in einenniedrigeren Gang schalten).
o Egal ob schnell oder langsam
gefahren wird, die Geschwindigkeitmuß von Zeit zu Zeit variiert werden.
o Einen mit Katalysator ausgestatteten
Motor nicht länger als drei Minutenim Leerlauf laufen lassen.
o Während der ersten 1000 km keinen
Anhänger ziehen.
o Egal ob schnell oder langsam
gefahren wird, die Geschwindigkeitmuß von Zeit zu Zeit variiert werden.
o Einen mit Katalysator ausgestatteten
Motor nicht länger als drei Minutenim Leerlauf laufen lassen.
o Während der ersten 2000 km keinen
Anhänger ziehen. B910A01A-SST SICHERHEITSÜBERPRÜFUNGEN VOR BETRIEB DESFAHRZEUGS Vor dem Betrieb des Fahrzeugs muß dem Fahrer das Fahrzeug sowie die Fahrzeugausrüstung und die sichereVerwendung des Autos bekannt sein. - Vor dem Einsteigen in das Fahrzeug
o Fenster, Spiegel und Lampen auf
Sauberkeit überprüfen.
o Luftdruck der Reifen überprüfen.
o Nach Leckstellen schauen.
o Vor dem Rückwärtsfahren überprüfen, ob der Fahrbereich frei ist.

1EIGENSCHAFTEN DES HYUNDAI

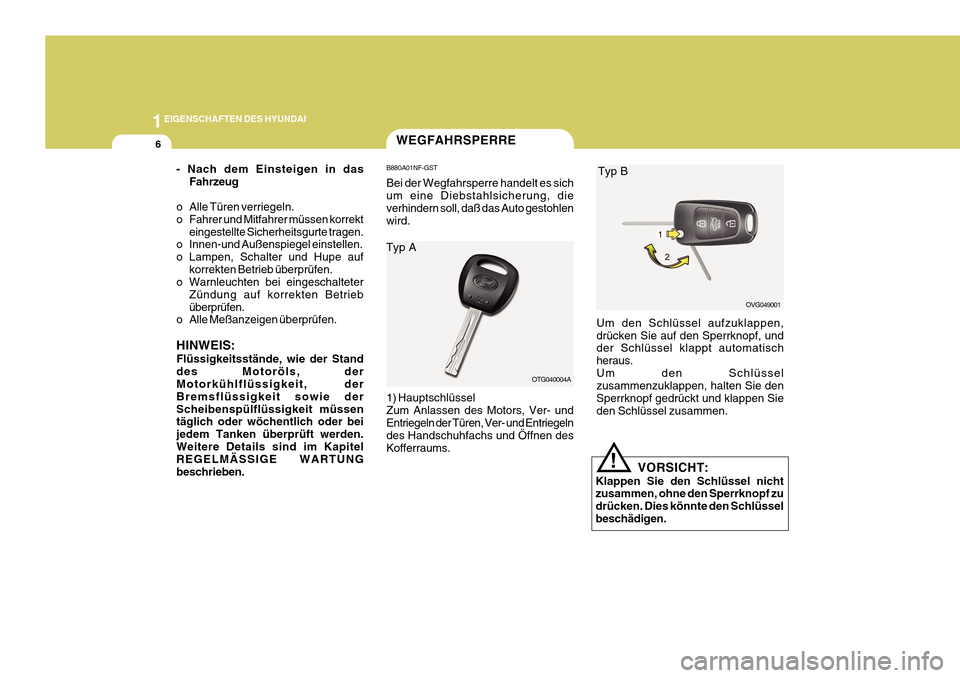

6WEGFAHRSPERRE
B880A01NF-GST Bei der Wegfahrsperre handelt es sich um eine Diebstahlsicherung, die verhindern soll, daß das Auto gestohlen wird.
- Nach dem Einsteigen in das
Fahrzeug
o Alle Türen verriegeln.
o Fahrer und Mitfahrer müssen korrekt eingestellte Sicherheitsgurte tragen.
o Innen-und Außenspiegel einstellen.
o Lampen, Schalter und Hupe auf
korrekten Betrieb überprüfen.
o Warnleuchten bei eingeschalteter
Zündung auf korrekten Betriebüberprüfen.
o Alle Meßanzeigen überprüfen. HINWEIS: Flüssigkeitsstände, wie der Stand des Motoröls, der Motorkühlflüssigkeit, der Bremsflüssigkeit sowie derScheibenspülflüssigkeit müssen täglich oder wöchentlich oder bei jedem Tanken überprüft werden.Weitere Details sind im Kapitel REGELMÄSSIGE WARTUNG beschrieben. 1) HauptschlüsselZum Anlassen des Motors, Ver- undEntriegeln der Türen, Ver- und Entriegeln des Handschuhfachs und Öffnen des Kofferraums.
OTG040004A
Typ A
OVG049001
Um den Schlüssel aufzuklappen, drücken Sie auf den Sperrknopf, und der Schlüssel klappt automatisch heraus.Um den Schlüssel zusammenzuklappen, halten Sie den Sperrknopf gedrückt und klappen Sieden Schlüssel zusammen.
VORSICHT:
Klappen Sie den Schlüssel nicht zusammen, ohne den Sperrknopf zu drücken. Dies könnte den Schlüsselbeschädigen.
!
Typ B

1
EIGENSCHAFTEN DES HYUNDAI
7
!
VORSICHT:
o Beim Starten des Motors darauf achten, daß sich keine anderen Schlüssel mit Wegfahrsperren-system in der Nähe befinden. Andernfalls kommt es möglicherweise zu Problemenbeim Start oder der Motor stellt sich kurz nach dem Start ab. Die Schlüssel einzeln aufbewahren,damit es nach dem Erhalt des neuen Fahrzeugs nicht zu Problemen kommt.
o Bringen Sie keine Zubehörteile aus Metall in der Nähe des Schlüsselsoder des Zündschalters an.Es könnte sein, dass sich der Motor nicht anlassen lässt, da Metall- Zubehörteile das ordnungsgemäßeTranspondersignal stören können.!WARNUNG:
Um einen Diebstahl des Fahrzeugs zu verhindern, sollten Sie keine Ersatzschlüssel im Fahrzeugaufbewahren. Das Passwort für Ihre Wegfahrsperre gilt nur für Sie und sollte geheim gehalten werden. DieNummer auf keinen Fall im Fahrzeug aufbewahren.

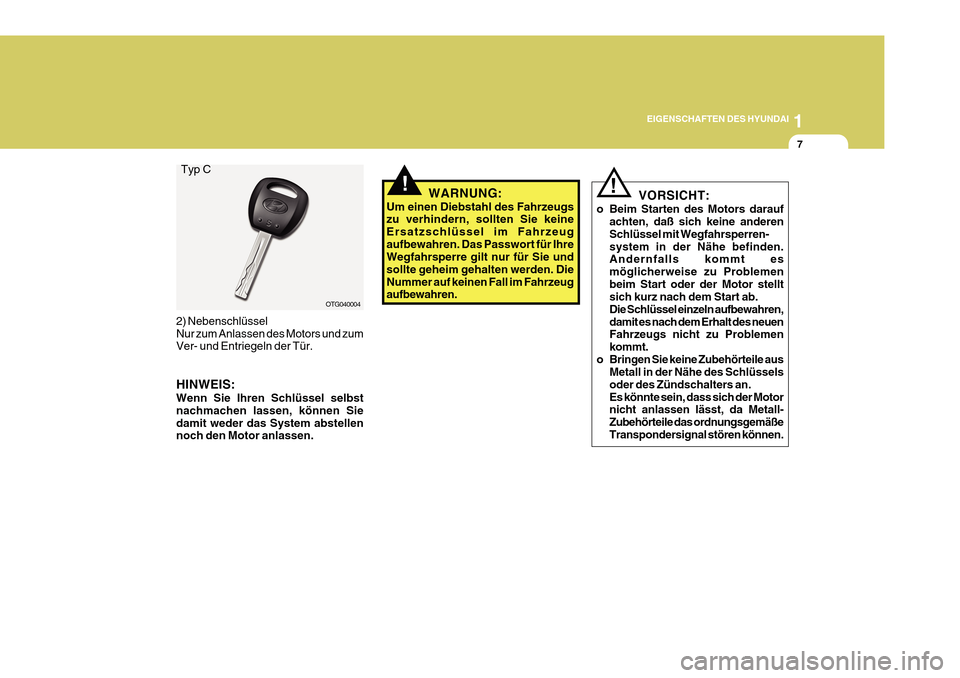

2) Nebenschlüssel Nur zum Anlassen des Motors und zum Ver- und Entriegeln der Tür. HINWEIS: Wenn Sie Ihren Schlüssel selbst nachmachen lassen, können Siedamit weder das System abstellen noch den Motor anlassen.
OTG040004
Typ C

1EIGENSCHAFTEN DES HYUNDAI
8

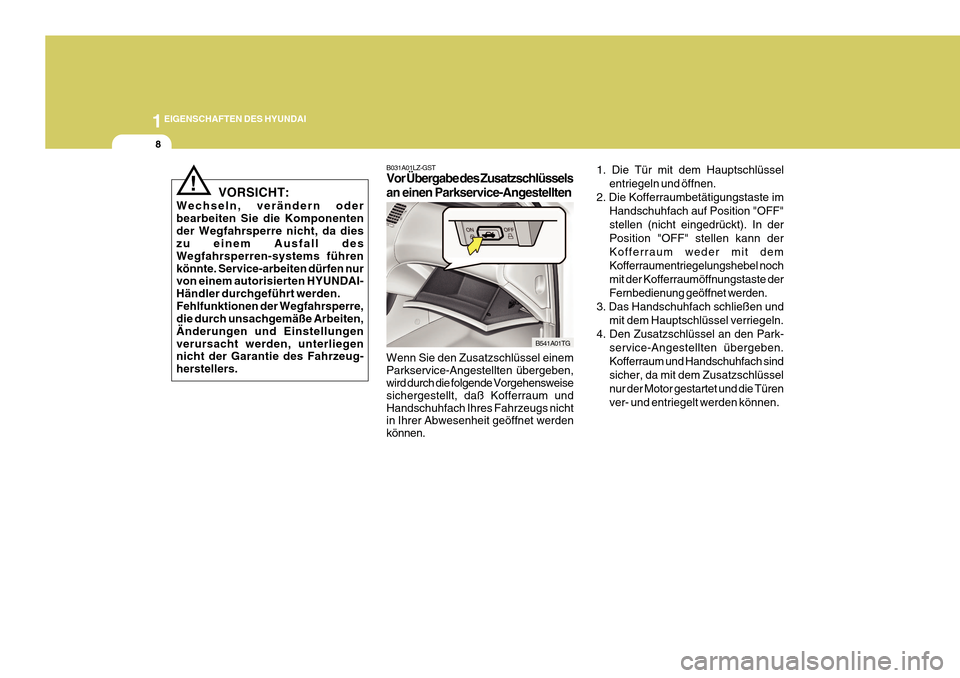

1. Die Tür mit dem Hauptschlüsselentriegeln und öffnen.
2. Die Kofferraumbetätigungstaste im Handschuhfach auf Position "OFF" stellen (nicht eingedrückt). In derPosition "OFF" stellen kann derKofferraum weder mit demKofferraumentriegelungshebel nochmit der Kofferraumöffnungstaste derFernbedienung geöffnet werden.
3. Das Handschuhfach schließen und mit dem Hauptschlüssel verriegeln.
4. Den Zusatzschlüssel an den Park- service-Angestellten übergeben.Kofferraum und Handschuhfach sindsicher, da mit dem Zusatzschlüsselnur der Motor gestartet und die Türenver- und entriegelt werden können.
B031A01LZ-GST Vor Übergabe des Zusatzschlüssels an einen Parkservice-Angestellten Wenn Sie den Zusatzschlüssel einem Parkservice-Angestellten übergeben, wird durch die folgende Vorgehensweise sichergestellt, daß Kofferraum undHandschuhfach Ihres Fahrzeugs nicht in Ihrer Abwesenheit geöffnet werden können.
B541A01TG
! VORSICHT:
Wechseln, verändern oder bearbeiten Sie die Komponentender Wegfahrsperre nicht, da dies zu einem Ausfall des Wegfahrsperren-systems führenkönnte. Service-arbeiten dürfen nur von einem autorisierten HYUNDAI- Händler durchgeführt werden.Fehlfunktionen der Wegfahrsperre, die durch unsachgemäße Arbeiten, Änderungen und Einstellungenverursacht werden, unterliegen nicht der Garantie des Fahrzeug- herstellers.
