Page 51 of 517

335
Sistema de seguridad del vehículo

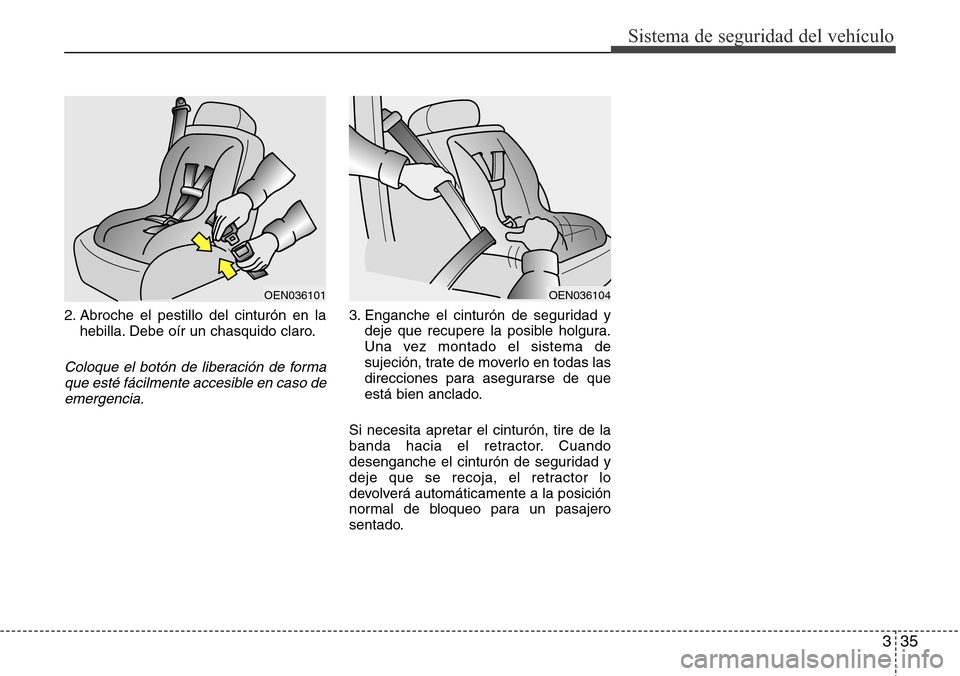

2. Abroche el pestillo del cinturón en la
hebilla. Debe oír un chasquido claro.
Coloque el botón de liberación de forma
que esté fácilmente accesible en caso de
emergencia.
3. Enganche el cinturón de seguridad y
deje que recupere la posible holgura.
Una vez montado el sistema de
sujeción, trate de moverlo en todas las
direcciones para asegurarse de que
está bien anclado.
Si necesita apretar el cinturón, tire de la
banda hacia el retractor. Cuando
desenganche el cinturón de seguridad y
deje que se recoja, el retractor lo
devolverá automáticamente a la posición
normal de bloqueo para un pasajero
sentado.
OEN036101OEN036104
Page 52 of 517

Sistema de seguridad del vehículo
36 3

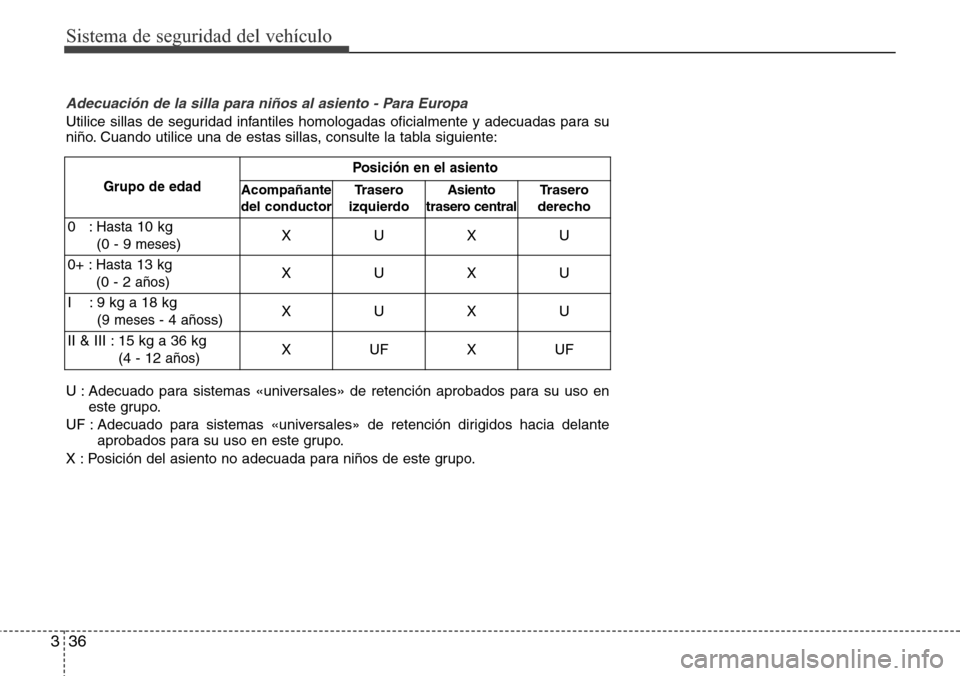

Adecuación de la silla para niños al asiento - Para Europa
Utilice sillas de seguridad infantiles homologadas oficialmente y adecuadas para su
niño. Cuando utilice una de estas sillas, consulte la tabla siguiente:
U : Adecuado para sistemas «universales» de retención aprobados para su uso en
este grupo.
UF : Adecuado para sistemas «universales» de retención dirigidos hacia delante
aprobados para su uso en este grupo.
X : Posición del asiento no adecuada para niños de este grupo.
Grupo de edadPosición en el asientoAcompañante
del conductorTrasero
izquierdoAsiento
trasero centralTrasero
derecho
0 :Hasta10 kg
(0 - 9
meses)XUXU
0+ :
Hasta13 kg
(0 - 2
años)XUXU
I : 9 kg
a18 kg
(9
meses- 4 añoss)XUXU
II & III : 15 kg
a36 kg
(4 - 12
años) XUFXUF
Page 53 of 517

337
Sistema de seguridad del vehículo

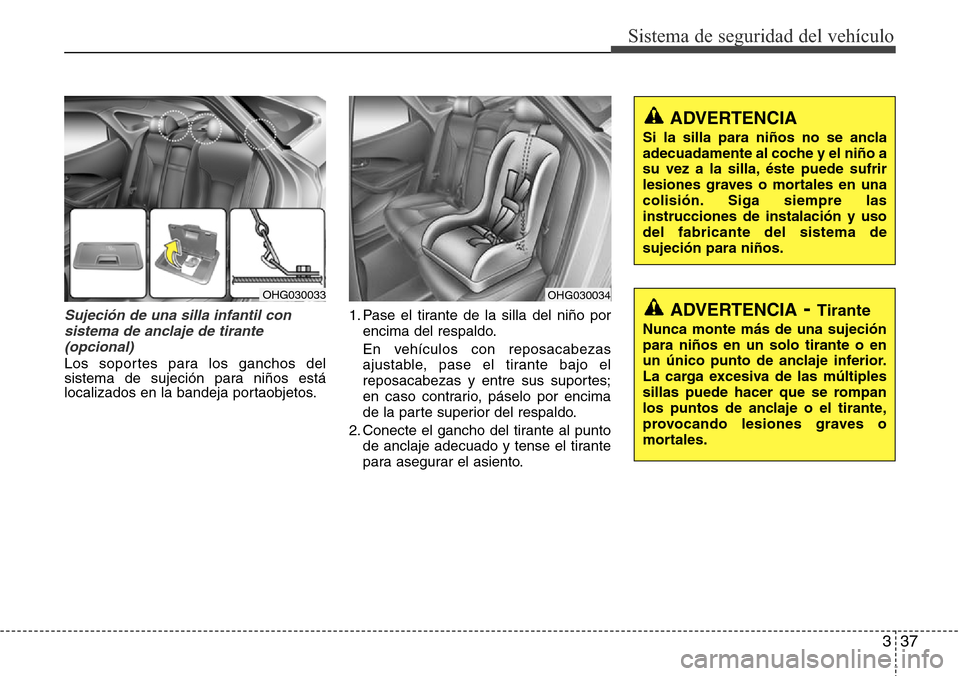

Sujeción de una silla infantil con
sistema de anclaje de tirante
(opcional)
Los soportes para los ganchos del
sistema de sujeción para niños está
localizados en la bandeja portaobjetos.1. Pase el tirante de la silla del niño por
encima del respaldo.
En vehículos con reposacabezas
ajustable, pase el tirante bajo el
reposacabezas y entre sus suportes;
en caso contrario, páselo por encima
de la parte superior del respaldo.
2. Conecte el gancho del tirante al punto
de anclaje adecuado y tense el tirante
para asegurar el asiento.
ADVERTENCIA- Tirante
Nunca monte más de una sujeción
para niños en un solo tirante o en
un único punto de anclaje inferior.
La carga excesiva de las múltiples
sillas puede hacer que se rompan
los puntos de anclaje o el tirante,
provocando lesiones graves o
mortales.
ADVERTENCIA
Si la silla para niños no se ancla
adecuadamente al coche y el niño a
su vez a la silla, éste puede sufrir
lesiones graves o mortales en una
colisión. Siga siempre las
instrucciones de instalación y uso
del fabricante del sistema de
sujeción para niños.
OHG030033OHG030034
Page 54 of 517

Sistema de seguridad del vehículo
38 3

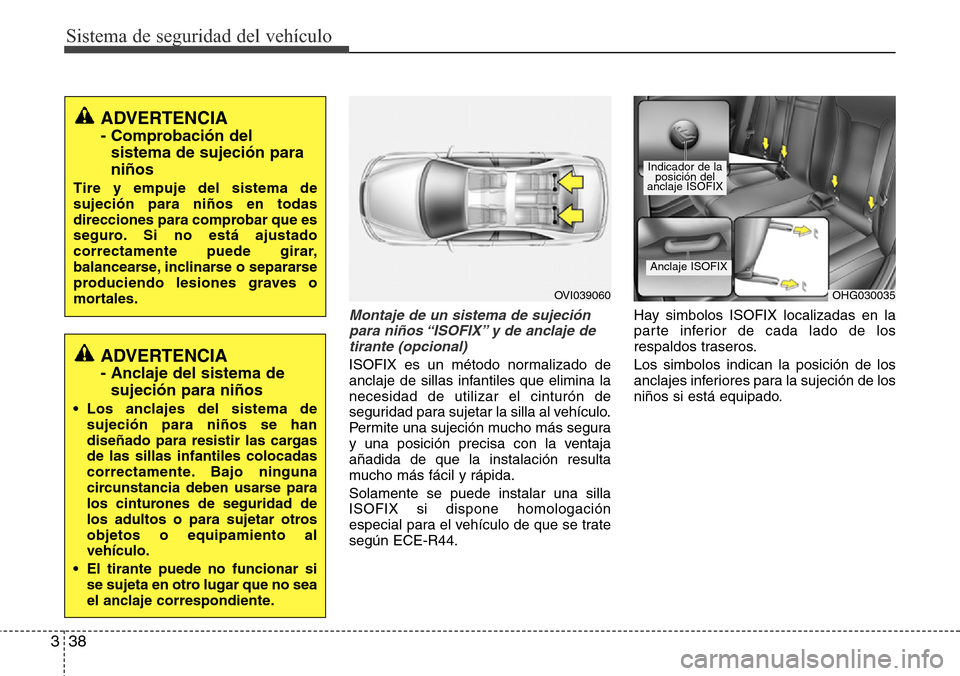

Montaje de un sistema de sujeción
para niños “ISOFIX” y de anclaje de
tirante (opcional)
ISOFIX es un método normalizado de
anclaje de sillas infantiles que elimina la
necesidad de utilizar el cinturón de
seguridad para sujetar la silla al vehículo.
Permite una sujeción mucho más segura
y una posición precisa con la ventaja
añadida de que la instalación resulta
mucho más fácil y rápida.
Solamente se puede instalar una silla
ISOFIX si dispone homologación
especial para el vehículo de que se trate
según ECE-R44.Hay simbolos ISOFIX localizadas en la
parte inferior de cada lado de los
respaldos traseros.
Los simbolos indican la posición de los
anclajes inferiores para la sujeción de los
niños si está equipado.ADVERTENCIA
- Anclaje del sistema de
sujeción para niños
• Los anclajes del sistema de
sujeción para niños se han
diseñado para resistir las cargas
de las sillas infantiles colocadas
correctamente. Bajo ninguna
circunstancia deben usarse para
los cinturones de seguridad de
los adultos o para sujetar otros
objetos o equipamiento al
vehículo.
• El tirante puede no funcionar si
se sujeta en otro lugar que no sea
el anclaje correspondiente.
ADVERTENCIA
- Comprobación del
sistema de sujeción para
niños
Tire y empuje del sistema de
sujeción para niños en todas
direcciones para comprobar que es
seguro. Si no está ajustado
correctamente puede girar,
balancearse, inclinarse o separarse
produciendo lesiones graves o
mortales.
OVI039060OHG030035
Indicador de la
posición del
anclaje ISOFIX
Anclaje ISOFIX
Page 55 of 517

339
Sistema de seguridad del vehículo

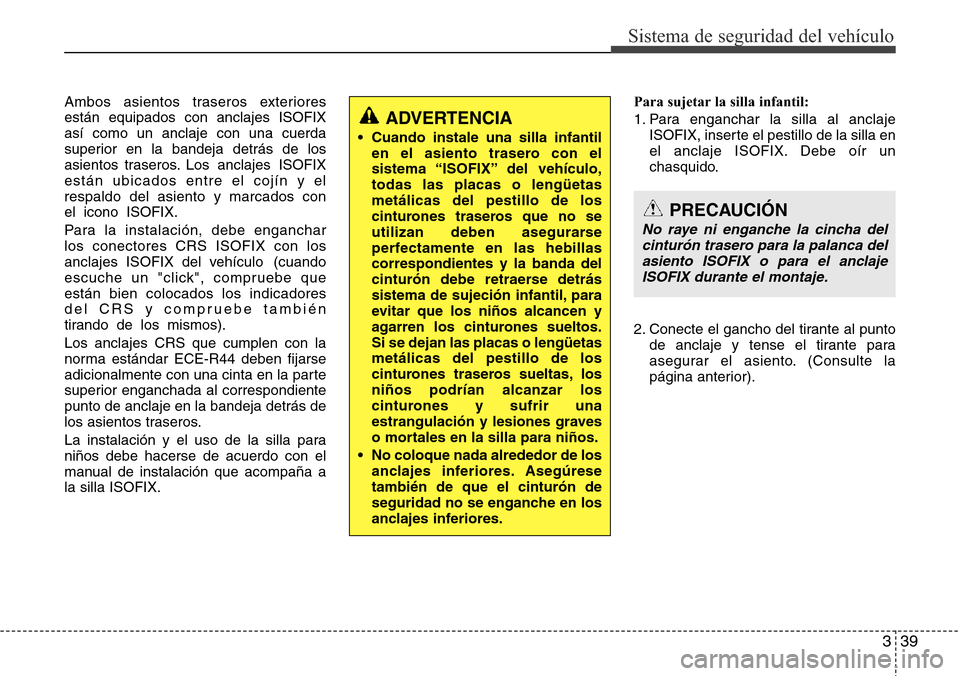

Ambos asientos traseros exteriores
están equipados con anclajes ISOFIX
así como un anclaje con una cuerda
superior en la bandeja detrás de los
asientos traseros. Los anclajes ISOFIX
están ubicados entre el cojín y el
respaldo del asiento y marcados con
el icono ISOFIX.
Para la instalación, debe enganchar
los conectores CRS ISOFIX con los
anclajes ISOFIX del vehículo (cuando
escuche un "click", compruebe que
están bien colocados los indicadores
del CRS y compruebe también
tirando de los mismos).
Los anclajes CRS que cumplen con la
norma estándar ECE-R44 deben fijarse
adicionalmente con una cinta en la parte
superior enganchada al correspondiente
punto de anclaje en la bandeja detrás de
los asientos traseros.
La instalación y el uso de la silla para
niños debe hacerse de acuerdo con el
manual de instalación que acompaña a
la silla ISOFIX.Para sujetar la silla infantil:
1. Para enganchar la silla al anclaje
ISOFIX, inserte el pestillo de la silla en
el anclaje ISOFIX. Debe oír un
chasquido.
2. Conecte el gancho del tirante al punto
de anclaje y tense el tirante para
asegurar el asiento. (Consulte la
página anterior).
ADVERTENCIA
• Cuando instale una silla infantil
en el asiento trasero con el
sistema “ISOFIX” del vehículo,
todas las placas o lengüetas
metálicas del pestillo de los
cinturones traseros que no se
utilizan deben asegurarse
perfectamente en las hebillas
correspondientes y la banda del
cinturón debe retraerse detrás
sistema de sujeción infantil, para
evitar que los niños alcancen y
agarren los cinturones sueltos.
Si se dejan las placas o lengüetas
metálicas del pestillo de los
cinturones traseros sueltas, los
niños podrían alcanzar los
cinturones y sufrir una
estrangulación y lesiones graves
o mortales en la silla para niños.
• No coloque nada alrededor de los
anclajes inferiores. Asegúrese
también de que el cinturón de
seguridad no se enganche en los
anclajes inferiores.
PRECAUCIÓN
No raye ni enganche la cincha del
cinturón trasero para la palanca del
asiento ISOFIX o para el anclaje
ISOFIX durante el montaje.
Page 56 of 517

Sistema de seguridad del vehículo
40 3

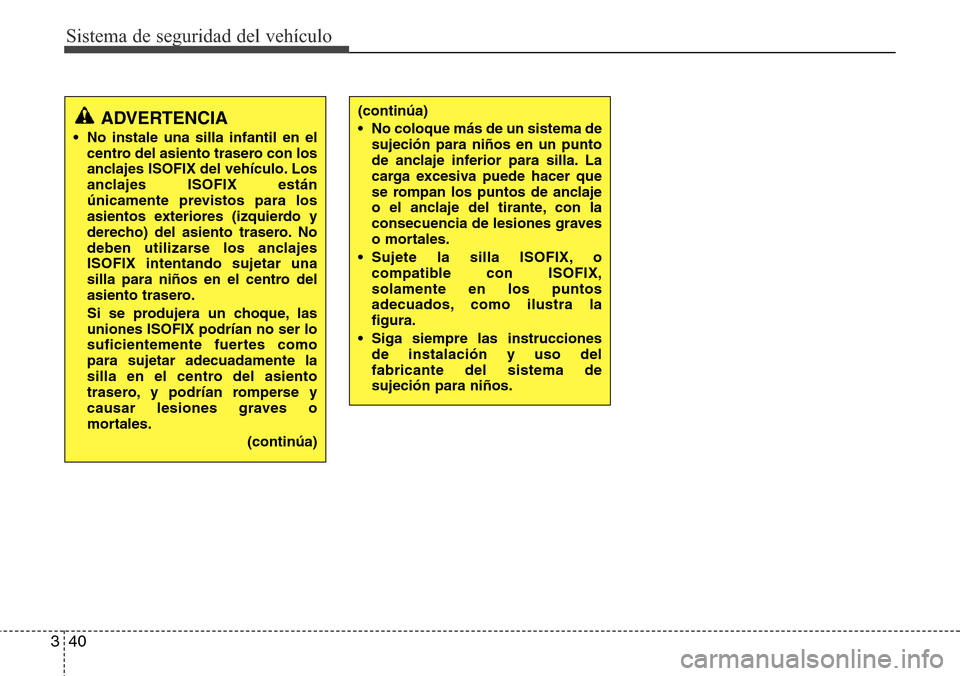

ADVERTENCIA
• No instale una silla infantil en el
centro del asiento trasero con los
anclajes ISOFIX del vehículo. Los
anclajes ISOFIX están
únicamente previstos para los
asientos exteriores (izquierdo y
derecho) del asiento trasero. No
deben utilizarse los anclajes
ISOFIX intentando sujetar una
silla para niños en el centro del
asiento trasero.
Si se produjera un choque, las
uniones ISOFIX podrían no ser lo
suficientemente fuertes como
para sujetar adecuadamente la
silla en el centro del asiento
trasero, y podrían romperse y
causar lesiones graves o
mortales.
(continúa)
(continúa)
• No coloque más de un sistema de
sujeción para niños en un punto
de anclaje inferior para silla. La
carga excesiva puede hacer que
se rompan los puntos de anclaje
o el anclaje del tirante, con la
consecuencia de lesiones graves
o mortales.
• Sujete la silla ISOFIX, o
compatible con ISOFIX,
solamente en los puntos
adecuados, como ilustra la
figura.
• Siga siempre las instrucciones
de instalación y uso del
fabricante del sistema de
sujeción para niños.
Page 57 of 517

341
Sistema de seguridad del vehículo
F ISO/L1 - X X -
G ISO/L2 - X X -
E ISO/R1 - IUF IUF -
E ISO/R1 - IUF IUF -
D ISO/R2 - IUF IUF -
C ISO/R3 - IUF IUF -
D ISO/R2 - IUF IUF -
C ISO/R3 - IUF IUF -
B ISO/F2 - IUF IUF -
B1 ISO/F2X - IUF IUF -
A ISO/F3 - IUF IUF -
Lateral trasero (del
lado del acompañante)Lateral trasero (del
lado del conductor) Acompañante
delanteroEquipo Tipo de tamaño Grupo de peso
Capazo
0 : Hasta 10kg
0+ : Hasta 13kg
I : De 9 a 18kgTrasero central
Posiciones ISOFIX del vehìulo
IUF: Adecaudo para sistemas universales de sujeción para niños Isofix
aprobados para su uso en este grupo de peso.
X= Posición ISOFIX no adecuada para sistemas de sujeción para niños
ISOFIX en este grupo de peso y/o en este tamaño
* Tanto ISO/R2 como ISO/R3 sólo pueden fijarse en la posición más
adelantada del asiento del acompañante.
*
Los tamaños y los equipos del sistema de sujección para niños ISOFIX.
A - ISO/F3: Altura total hacia delante del sistema portador del niño
pequeño (altura 720 mm)
B - ISO/F2: Altura reducida hacia delante del sistema portador del niño
pequeño (altura 650mm)B1- ISO/F2X: Altura reducida del la forma de la superficie trasera de la
segunda versión hacia delante del sistema portador del niño
pequeño (altura 650 mm)
C - ISO/R3: Altura total hacia atrás del sistema portador del niño
pequeño
D - ISO/R2: Altura reducida hacia atrás del sistema portador del niño
pequeño
E - ISO/R1: Altura del niño hacia atrás del sistema portador del niño
pequeño
F - ISO/L1: Sistema portador mirando hacia el lateral izquierdo (capazo)
G - ISO/L2: Sistema portador mirando hacia el lateral derecho (capazo)
Adecuación de las retenciones del niño para las posiciones ISOFIX del vehículo - Para Europa
Page 58 of 517

Sistema de seguridad del vehículo
42 3

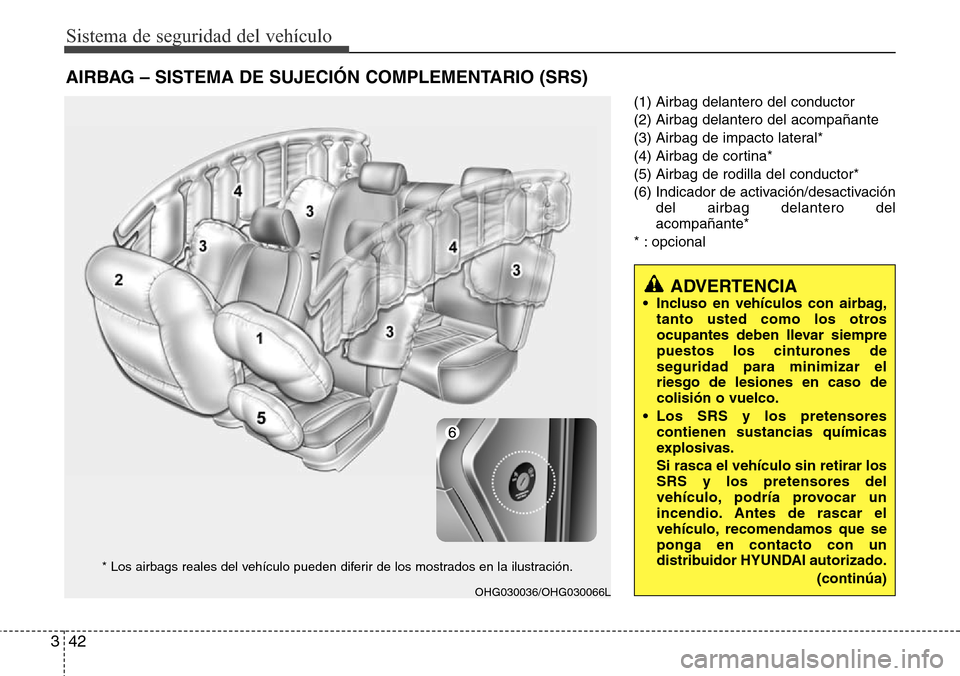

(1) Airbag delantero del conductor
(2) Airbag delantero del acompañante
(3) Airbag de impacto lateral*
(4) Airbag de cortina*
(5) Airbag de rodilla del conductor*
(6) Indicador de activación/desactivación
del airbag delantero del
acompañante*
* : opcional
AIRBAG – SISTEMA DE SUJECIÓN COMPLEMENTARIO (SRS)
ADVERTENCIA• Incluso en vehículos con airbag,
tanto usted como los otros
ocupantes deben llevar siempre
puestos los cinturones de
seguridad para minimizar el
riesgo de lesiones en caso de
colisión o vuelco.
• Los SRS y los pretensores
contienen sustancias químicas
explosivas.
Si rasca el vehículo sin retirar los
SRS y los pretensores del
vehículo, podría provocar un
incendio. Antes de rascar el
vehículo, recomendamos que se
ponga en contacto con un
distribuidor HYUNDAI autorizado.
(continúa)
OHG030036/OHG030066L
* Los airbags reales del vehículo pueden diferir de los mostrados en la ilustración.
Page 59 of 517

343
Sistema de seguridad del vehículo

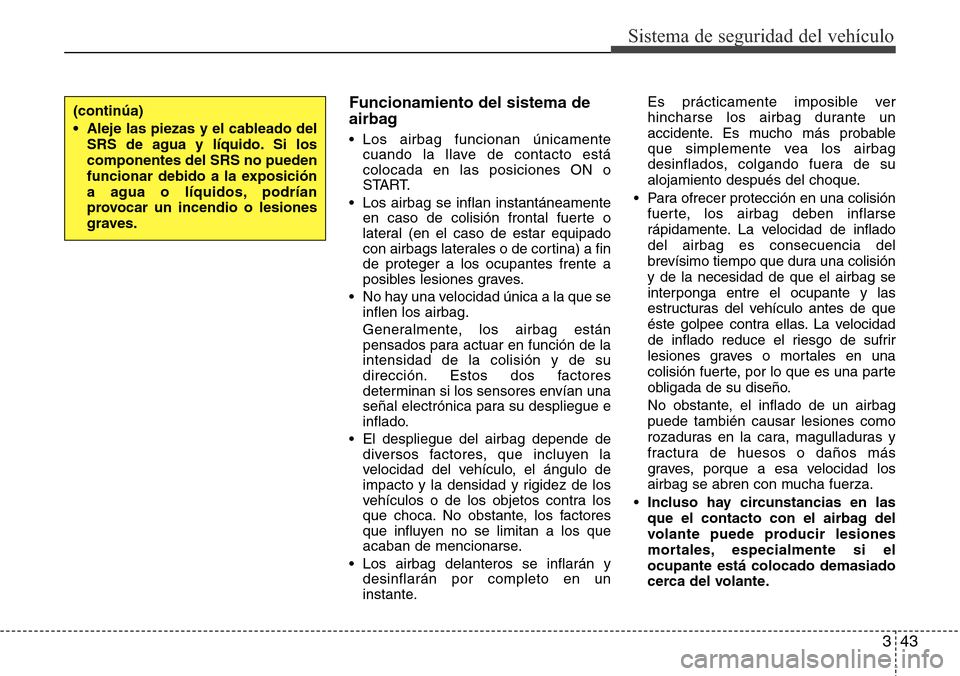

Funcionamiento del sistema de
airbag
• Los airbag funcionan únicamente
cuando la llave de contacto está
colocada en las posiciones ON o
START.
• Los airbag se inflan instantáneamente
en caso de colisión frontal fuerte o
lateral (en el caso de estar equipado
con airbags laterales o de cortina) a fin
de proteger a los ocupantes frente a
posibles lesiones graves.
• No hay una velocidad única a la que se
inflen los airbag.
Generalmente, los airbag están
pensados para actuar en función de la
intensidad de la colisión y de su
dirección. Estos dos factores
determinan si los sensores envían una
señal electrónica para su despliegue e
inflado.
• El despliegue del airbag depende de
diversos factores, que incluyen la
velocidad del vehículo, el ángulo de
impacto y la densidad y rigidez de los
vehículos o de los objetos contra los
que choca. No obstante, los factores
que influyen no se limitan a los que
acaban de mencionarse.
• Los airbag delanteros se inflarán y
desinflarán por completo en un
instante.Es prácticamente imposible ver
hincharse los airbag durante un
accidente. Es mucho más probable
que simplemente vea los airbag
desinflados, colgando fuera de su
alojamiento después del choque.
• Para ofrecer protección en una colisión
fuerte, los airbag deben inflarse
rápidamente. La velocidad de inflado
del airbag es consecuencia del
brevísimo tiempo que dura una colisión
y de la necesidad de que el airbag se
interponga entre el ocupante y las
estructuras del vehículo antes de que
éste golpee contra ellas. La velocidad
de inflado reduce el riesgo de sufrir
lesiones graves o mortales en una
colisión fuerte, por lo que es una parte
obligada de su diseño.
No obstante, el inflado de un airbag
puede también causar lesiones como
rozaduras en la cara, magulladuras y
fractura de huesos o daños más
graves, porque a esa velocidad los
airbag se abren con mucha fuerza.
•Incluso hay circunstancias en las
que el contacto con el airbag del
volante puede producir lesiones
mortales, especialmente si el
ocupante está colocado demasiado
cerca del volante.
(continúa)
• Aleje las piezas y el cableado del
SRS de agua y líquido. Si los
componentes del SRS no pueden
funcionar debido a la exposición
a agua o líquidos, podrían
provocar un incendio o lesiones
graves.
Page 60 of 517

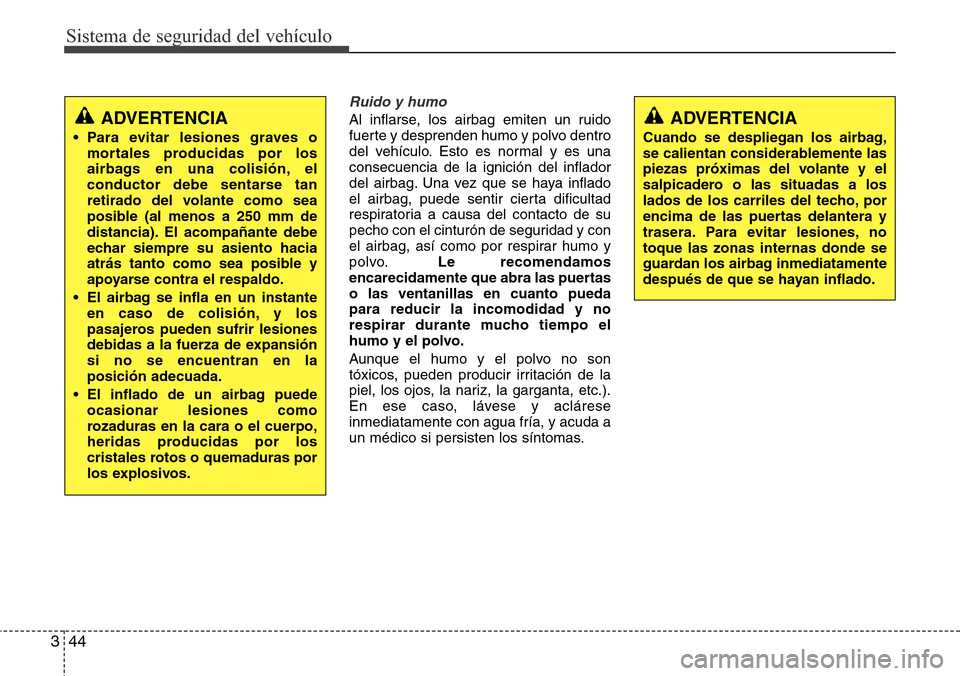

Sistema de seguridad del vehículo
44 3
Ruido y humo
Al inflarse, los airbag emiten un ruido
fuerte y desprenden humo y polvo dentro
del vehículo. Esto es normal y es una
consecuencia de la ignición del inflador
del airbag. Una vez que se haya inflado
el airbag, puede sentir cierta dificultad
respiratoria a causa del contacto de su
pecho con el cinturón de seguridad y con
el airbag, así como por respirar humo y
polvo.Le recomendamos
encarecidamente que abra las puertas
o las ventanillas en cuanto pueda
para reducir la incomodidad y no
respirar durante mucho tiempo el
humo y el polvo.
Aunque el humo y el polvo no son
tóxicos, pueden producir irritación de la
piel, los ojos, la nariz, la garganta, etc.).
En ese caso, lávese y aclárese
inmediatamente con agua fría, y acuda a
un médico si persisten los síntomas.ADVERTENCIA
Cuando se despliegan los airbag,
se calientan considerablemente las
piezas próximas del volante y el
salpicadero o las situadas a los
lados de los carriles del techo, por
encima de las puertas delantera y
trasera. Para evitar lesiones, no
toque las zonas internas donde se
guardan los airbag inmediatamente
después de que se hayan inflado.
ADVERTENCIA
• Para evitar lesiones graves o
mortales producidas por los
airbags en una colisión, el
conductor debe sentarse tan
retirado del volante como sea
posible (al menos a 250 mm de
distancia). El acompañante debe
echar siempre su asiento hacia
atrás tanto como sea posible y
apoyarse contra el respaldo.
• El airbag se infla en un instante
en caso de colisión, y los
pasajeros pueden sufrir lesiones
debidas a la fuerza de expansión
si no se encuentran en la
posición adecuada.
• El inflado de un airbag puede
ocasionar lesiones como
rozaduras en la cara o el cuerpo,
heridas producidas por los
cristales rotos o quemaduras por
los explosivos.
