345
Sistema de seguridad del vehículo

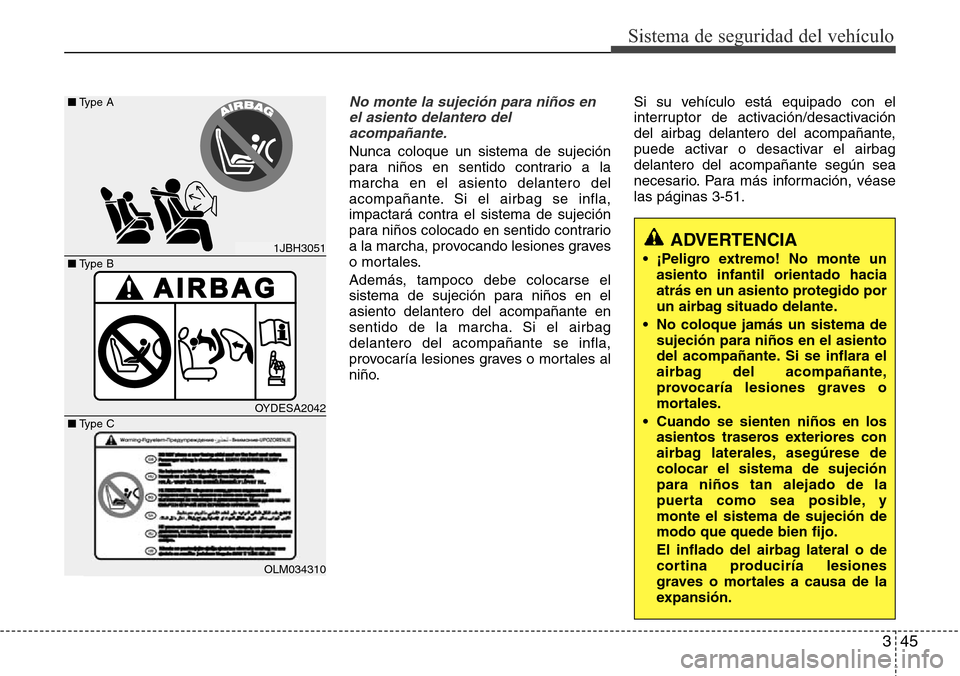

No monte la sujeción para niños en
el asiento delantero del
acompañante.
Nunca coloque un sistema de sujeción
para niños en sentido contrario a la
marcha en el asiento delantero del
acompañante. Si el airbag se infla,
impactará contra el sistema de sujeción
para niños colocado en sentido contrario
a la marcha, provocando lesiones graves
o mortales.
Además, tampoco debe colocarse el
sistema de sujeción para niños en el
asiento delantero del acompañante en
sentido de la marcha. Si el airbag
delantero del acompañante se infla,
provocaría lesiones graves o mortales al
niño.Si su vehículo está equipado con el
interruptor de activación/desactivación
del airbag delantero del acompañante,
puede activar o desactivar el airbag
delantero del acompañante según sea
necesario. Para más información, véase
las páginas 3-51.
ADVERTENCIA
• ¡Peligro extremo! No monte un
asiento infantil orientado hacia
atrás en un asiento protegido por
un airbag situado delante.
• No coloque jamás un sistema de
sujeción para niños en el asiento
del acompañante. Si se inflara el
airbag del acompañante,
provocaría lesiones graves o
mortales.
• Cuando se sienten niños en los
asientos traseros exteriores con
airbag laterales, asegúrese de
colocar el sistema de sujeción
para niños tan alejado de la
puerta como sea posible, y
monte el sistema de sujeción de
modo que quede bien fijo.
El inflado del airbag lateral o de
cortina produciría lesiones
graves o mortales a causa de la
expansión.1JBH3051
OYDESA2042
OLM034310
■Type B ■Type A
■Type C

Sistema de seguridad del vehículo
46 3

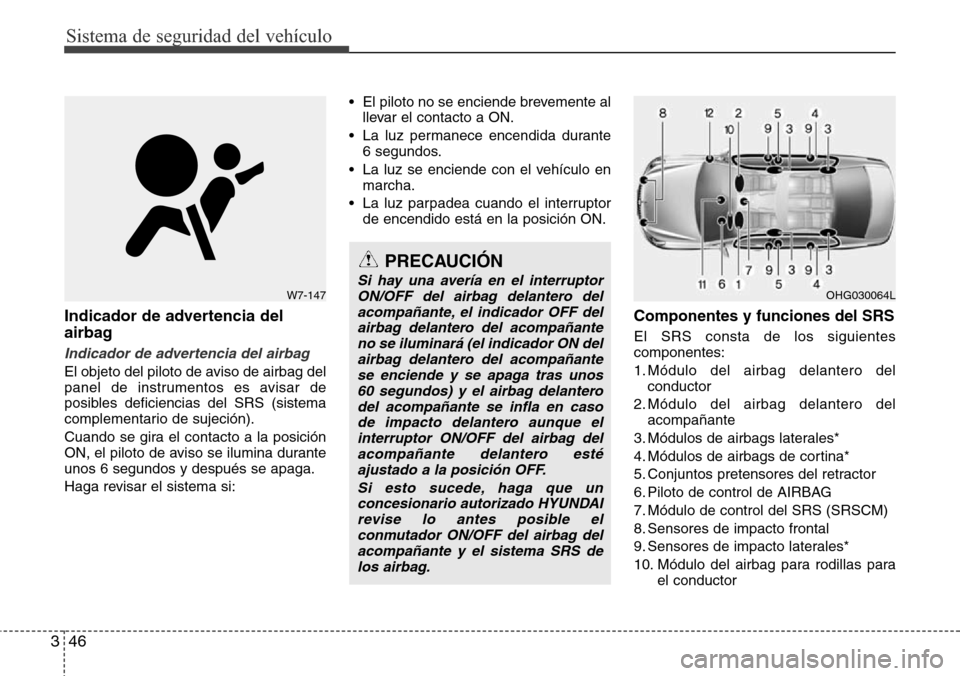

Indicador de advertencia del
airbag
Indicador de advertencia del airbag
El objeto del piloto de aviso de airbag del
panel de instrumentos es avisar de
posibles deficiencias del SRS (sistema
complementario de sujeción).
Cuando se gira el contacto a la posición
ON, el piloto de aviso se ilumina durante
unos 6 segundos y después se apaga.
Haga revisar el sistema si:• El piloto no se enciende brevemente al
llevar el contacto a ON.
• La luz permanece encendida durante
6 segundos.
• La luz se enciende con el vehículo en
marcha.
• La luz parpadea cuando el interruptor
de encendido está en la posición ON.
Componentes y funciones del SRS
El SRS consta de los siguientes
componentes:
1. Módulo del airbag delantero del
conductor
2. Módulo del airbag delantero del
acompañante
3. Módulos de airbags laterales*
4. Módulos de airbags de cortina*
5. Conjuntos pretensores del retractor
6. Piloto de control de AIRBAG
7. Módulo de control del SRS (SRSCM)
8. Sensores de impacto frontal
9. Sensores de impacto laterales*
10. Módulo del airbag para rodillas para
el conductor
OHG030064LW7-147
PRECAUCIÓN
Si hay una avería en el interruptor
ON/OFF del airbag delantero del
acompañante, el indicador OFF del
airbag delantero del acompañante
no se iluminará (el indicador ON del
airbag delantero del acompañante
se enciende y se apaga tras unos
60 segundos) y el airbag delantero
del acompañante se infla en caso
de impacto delantero aunque el
interruptor ON/OFF del airbag del
acompañante delantero esté
ajustado a la posición OFF.
Si esto sucede, haga que un
concesionario autorizado HYUNDAI
revise lo antes posible el
conmutador ON/OFF del airbag del
acompañante y el sistema SRS de
los airbag.

347
Sistema de seguridad del vehículo

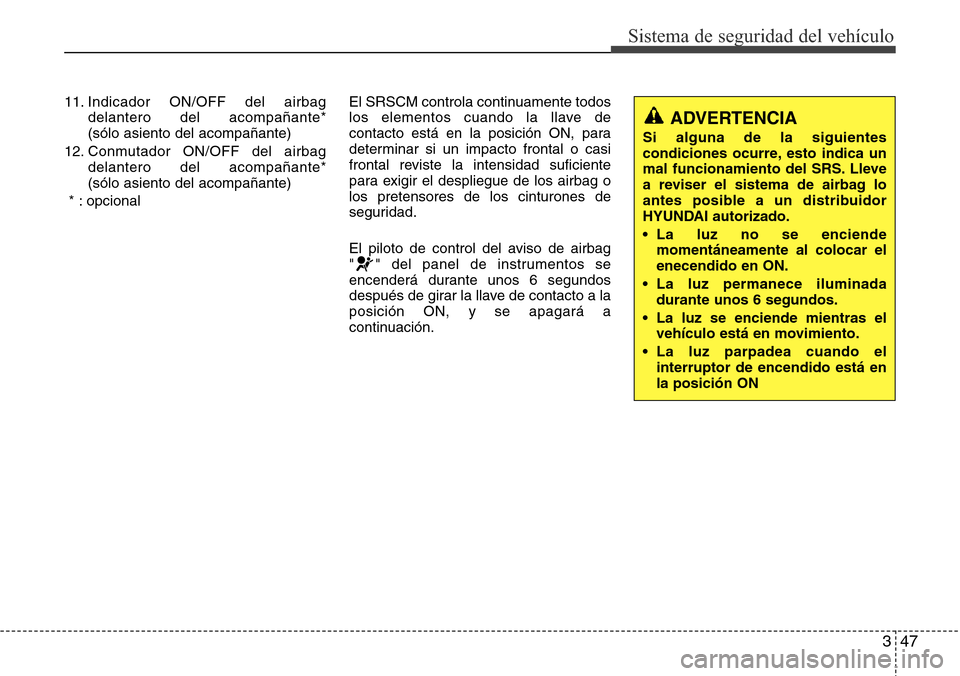

11. Indicador ON/OFF del airbag
delantero del acompañante*
(sólo asiento del acompañante)
12. Conmutador ON/OFF del airbag
delantero del acompañante*
(sólo asiento del acompañante)
* : opcionalEl SRSCM controla continuamente todos
los elementos cuando la llave de
contacto está en la posición ON, para
determinar si un impacto frontal o casi
frontal reviste la intensidad suficiente
para exigir el despliegue de los airbag o
los pretensores de los cinturones de
seguridad.
El piloto de control del aviso de airbag
" " del panel de instrumentos se
encenderá durante unos 6 segundos
después de girar la llave de contacto a la
posición ON, y se apagará a
continuación.
ADVERTENCIA
Si alguna de la siguientes
condiciones ocurre, esto indica un
mal funcionamiento del SRS. Lleve
a reviser el sistema de airbag lo
antes posible a un distribuidor
HYUNDAI autorizado.
• La luz no se enciende
momentáneamente al colocar el
enecendido en ON.
• La luz permanece iluminada
durante unos 6 segundos.
• La luz se enciende mientras el
vehículo está en movimiento.
• La luz parpadea cuando el
interruptor de encendido está en
la posición ON

Sistema de seguridad del vehículo
48 3

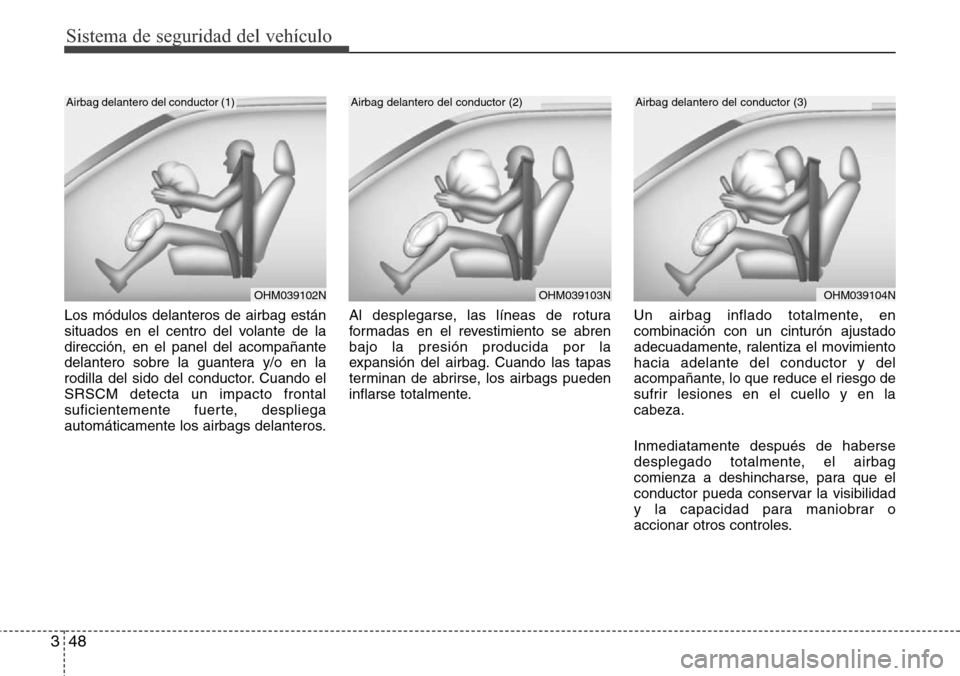

Los módulos delanteros de airbag están
situados en el centro del volante de la
dirección, en el panel del acompañante
delantero sobre la guantera y/o en la
rodilla del sido del conductor. Cuando el
SRSCM detecta un impacto frontal
suficientemente fuerte, despliega
automáticamente los airbags delanteros.Al desplegarse, las líneas de rotura
formadas en el revestimiento se abren
bajo la presión producida por la
expansión del airbag. Cuando las tapas
terminan de abrirse, los airbags pueden
inflarse totalmente.Un airbag inflado totalmente, en
combinación con un cinturón ajustado
adecuadamente, ralentiza el movimiento
hacia adelante del conductor y del
acompañante, lo que reduce el riesgo de
sufrir lesiones en el cuello y en la
cabeza.
Inmediatamente después de haberse
desplegado totalmente, el airbag
comienza a deshincharse, para que el
conductor pueda conservar la visibilidad
y la capacidad para maniobrar o
accionar otros controles.
OHM039104N
Airbag delantero del conductor (3)
OHM039102N
Airbag delantero del conductor (1)
OHM039103N
Airbag delantero del conductor (2)

349
Sistema de seguridad del vehículo
(continúa)

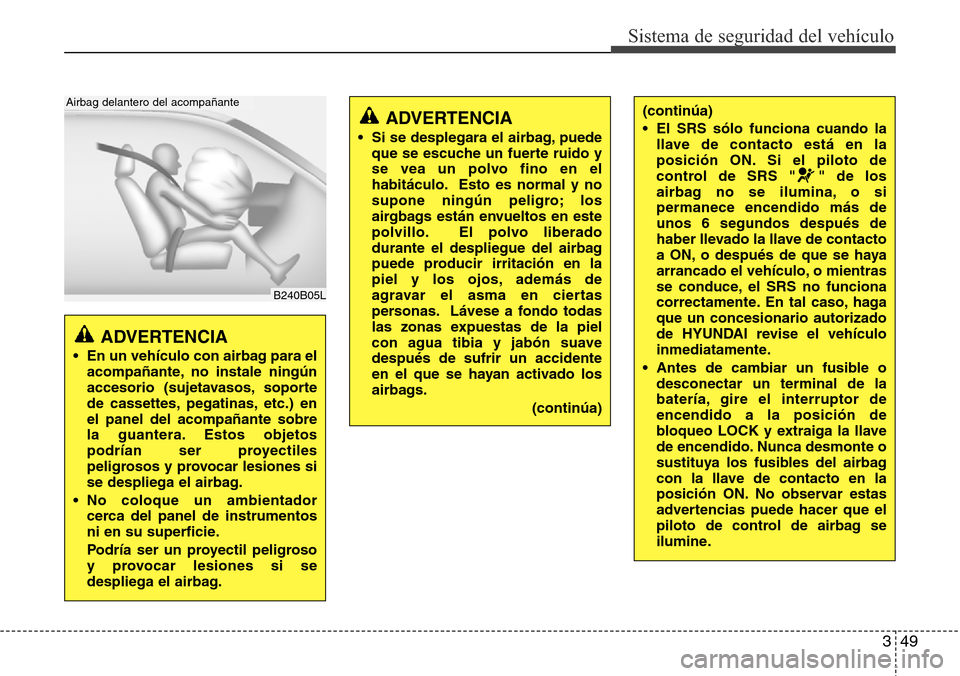

• El SRS sólo funciona cuando la
llave de contacto está en la
posición ON. Si el piloto de
control de SRS " " de los
airbag no se ilumina, o si
permanece encendido más de
unos 6 segundos después de
haber llevado la llave de contacto
a ON, o después de que se haya
arrancado el vehículo, o mientras
se conduce, el SRS no funciona
correctamente. En tal caso, haga
que un concesionario autorizado
de HYUNDAI revise el vehículo
inmediatamente.
• Antes de cambiar un fusible o
desconectar un terminal de la
batería, gire el interruptor de
encendido a la posición de
bloqueo LOCK y extraiga la llave
de encendido. Nunca desmonte o
sustituya los fusibles del airbag
con la llave de contacto en la
posición ON. No observar estas
advertencias puede hacer que el
piloto de control de airbag se
ilumine.
ADVERTENCIA
• En un vehículo con airbag para el
acompañante, no instale ningún
accesorio (sujetavasos, soporte
de cassettes, pegatinas, etc.) en
el panel del acompañante sobre
la guantera. Estos objetos
podrían ser proyectiles
peligrosos y provocar lesiones si
se despliega el airbag.
• No coloque un ambientador
cerca del panel de instrumentos
ni en su superficie.
Podría ser un proyectil peligroso
y provocar lesiones si se
despliega el airbag.
B240B05L
Airbag delantero del acompañante
ADVERTENCIA
• Si se desplegara el airbag, puede
que se escuche un fuerte ruido y
se vea un polvo fino en el
habitáculo. Esto es normal y no
supone ningún peligro; los
airgbags están envueltos en este
polvillo. El polvo liberado
durante el despliegue del airbag
puede producir irritación en la
piel y los ojos, además de
agravar el asma en ciertas
personas. Lávese a fondo todas
las zonas expuestas de la piel
con agua tibia y jabón suave
después de sufrir un accidente
en el que se hayan activado los
airbags.
(continúa)

Sistema de seguridad del vehículo
50 3

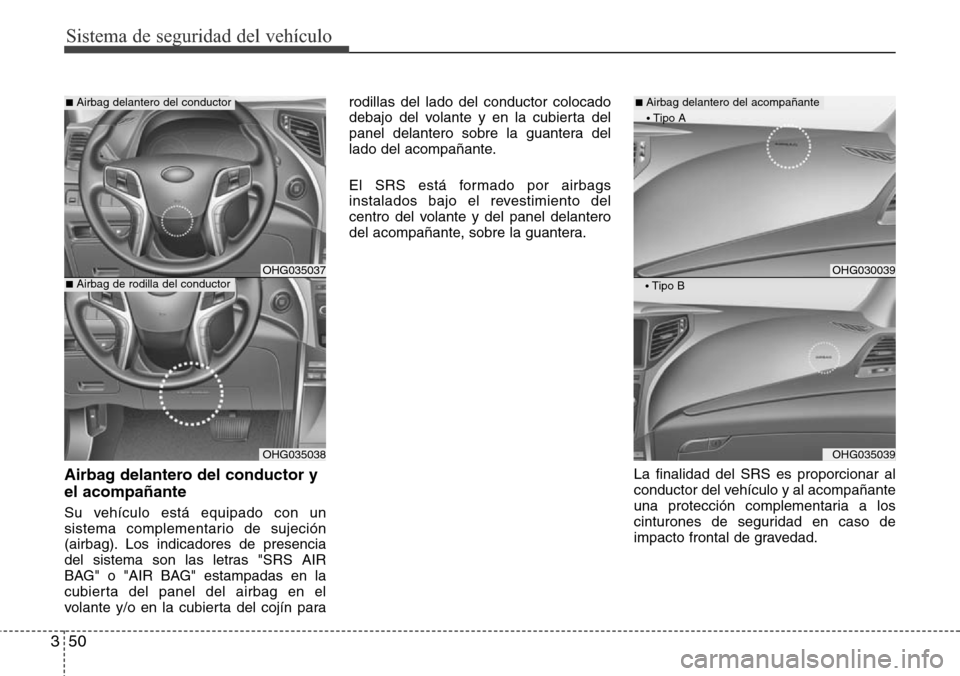

Airbag delantero del conductor y
el acompañante
Su vehículo está equipado con un
sistema complementario de sujeción
(airbag). Los indicadores de presencia
del sistema son las letras "SRS AIR
BAG" o "AIR BAG" estampadas en la
cubierta del panel del airbag en el
volante y/o en la cubierta del cojín pararodillas del lado del conductor colocado
debajo del volante y en la cubierta del
panel delantero sobre la guantera del
lado del acompañante.
El SRS está formado por airbags
instalados bajo el revestimiento del
centro del volante y del panel delantero
del acompañante, sobre la guantera.
La finalidad del SRS es proporcionar al
conductor del vehículo y al acompañante
una protección complementaria a los
cinturones de seguridad en caso de
impacto frontal de gravedad.
OHG030039
■Airbag delantero del acompañante
OHG035039
• Tipo B
• Tipo A
OHG035037
■Airbag delantero del conductor
OHG035038
■Airbag de rodilla del conductor

351
Sistema de seguridad del vehículo
(continúa)

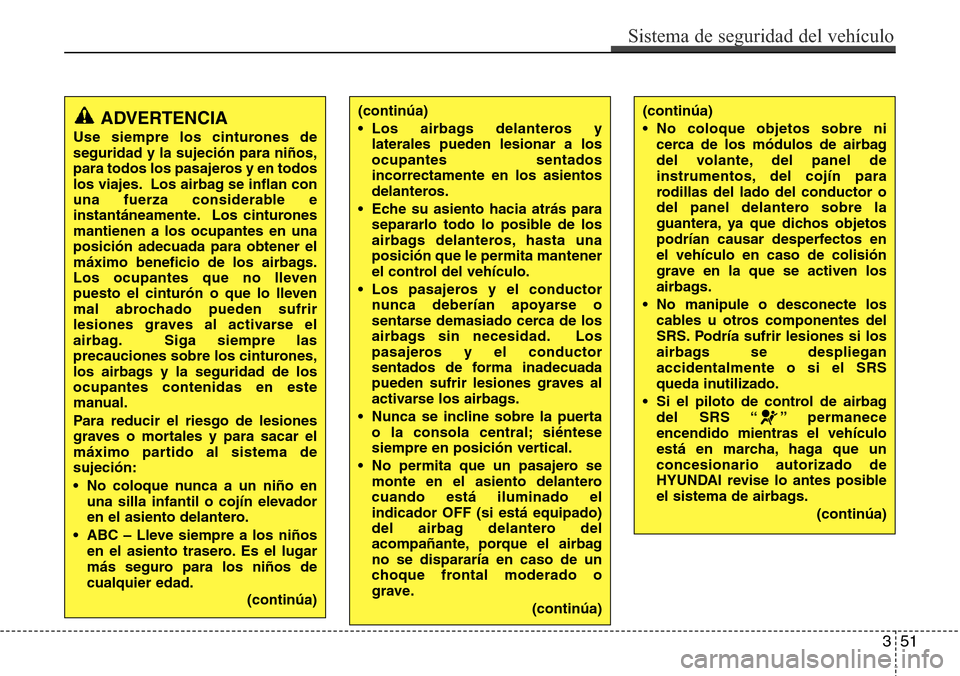

• No coloque objetos sobre ni
cerca de los módulos de airbag
del volante, del panel de
instrumentos, del cojín para
rodillas del lado del conductor o
del panel delantero sobre la
guantera, ya que dichos objetos
podrían causar desperfectos en
el vehículo en caso de colisión
grave en la que se activen los
airbags.
• No manipule o desconecte los
cables u otros componentes del
SRS. Podría sufrir lesiones si los
airbags se despliegan
accidentalmente o si el SRS
queda inutilizado.
• Si el piloto de control de airbag
del SRS “ ” permanece
encendido mientras el vehículo
está en marcha, haga que un
concesionario autorizado de
HYUNDAI revise lo antes posible
el sistema de airbags.
(continúa)(continúa)
• Los airbags delanteros y
laterales pueden lesionar a los
ocupantes sentados
incorrectamente en los asientos
delanteros.
• Eche su asiento hacia atrás para
separarlo todo lo posible de los
airbags delanteros, hasta una
posición que le permita mantener
el control del vehículo.
• Los pasajeros y el conductor
nunca deberían apoyarse o
sentarse demasiado cerca de los
airbags sin necesidad. Los
pasajeros y el conductor
sentados de forma inadecuada
pueden sufrir lesiones graves al
activarse los airbags.
• Nunca se incline sobre la puerta
o la consola central; siéntese
siempre en posición vertical.
• No permita que un pasajero se
monte en el asiento delantero
cuando está iluminado el
indicador OFF (si está equipado)
del airbag delantero del
acompañante, porque el airbag
no se dispararía en caso de un
choque frontal moderado o
grave.
(continúa)ADVERTENCIA
Use siempre los cinturones de
seguridad y la sujeción para niños,
para todos los pasajeros y en todos
los viajes. Los airbag se inflan con
una fuerza considerable e
instantáneamente. Los cinturones
mantienen a los ocupantes en una
posición adecuada para obtener el
máximo beneficio de los airbags.
Los ocupantes que no lleven
puesto el cinturón o que lo lleven
mal abrochado pueden sufrir
lesiones graves al activarse el
airbag. Siga siempre las
precauciones sobre los cinturones,
los airbags y la seguridad de los
ocupantes contenidas en este
manual.
Para reducir el riesgo de lesiones
graves o mortales y para sacar el
máximo partido al sistema de
sujeción:
• No coloque nunca a un niño en
una silla infantil o cojín elevador
en el asiento delantero.
• ABC – Lleve siempre a los niños
en el asiento trasero. Es el lugar
más seguro para los niños de
cualquier edad.
(continúa)

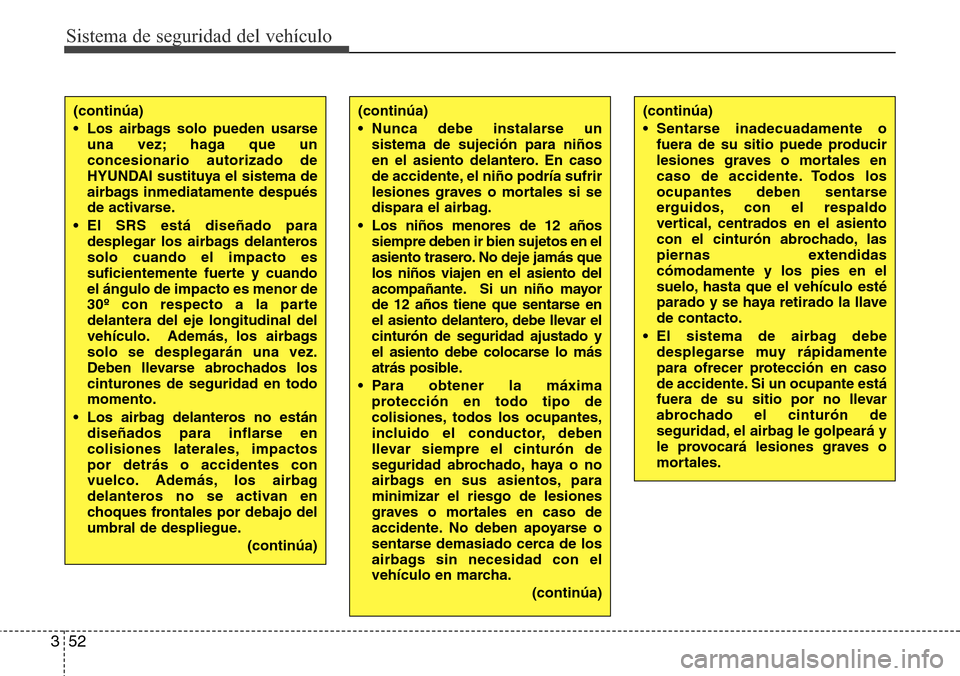

Sistema de seguridad del vehículo
52 3
(continúa)
• Sentarse inadecuadamente o
fuera de su sitio puede producir
lesiones graves o mortales en
caso de accidente. Todos los
ocupantes deben sentarse
erguidos, con el respaldo
vertical, centrados en el asiento
con el cinturón abrochado, las
piernas extendidas
cómodamente y los pies en el
suelo, hasta que el vehículo esté
parado y se haya retirado la llave
de contacto.
• El sistema de airbag debe
desplegarse muy rápidamente
para ofrecer protección en caso
de accidente. Si un ocupante está
fuera de su sitio por no llevar
abrochado el cinturón de
seguridad, el airbag le golpeará y
le provocará lesiones graves o
mortales.(continúa)
• Los airbags solo pueden usarse
una vez; haga que un
concesionario autorizado de
HYUNDAI sustituya el sistema de
airbags inmediatamente después
de activarse.
• El SRS está diseñado para
desplegar los airbags delanteros
solo cuando el impacto es
suficientemente fuerte y cuando
el ángulo de impacto es menor de
30º con respecto a la parte
delantera del eje longitudinal del
vehículo. Además, los airbags
solo se desplegarán una vez.
Deben llevarse abrochados los
cinturones de seguridad en todo
momento.
• Los airbag delanteros no están
diseñados para inflarse en
colisiones laterales, impactos
por detrás o accidentes con
vuelco. Además, los airbag
delanteros no se activan en
choques frontales por debajo del
umbral de despliegue.
(continúa)(continúa)
• Nunca debe instalarse un
sistema de sujeción para niños
en el asiento delantero. En caso
de accidente, el niño podría sufrir
lesiones graves o mortales si se
dispara el airbag.
• Los niños menores de 12 años
siempre deben ir bien sujetos en el
asiento trasero. No deje jamás que
los niños viajen en el asiento del
acompañante. Si un niño mayor
de 12 años tiene que sentarse en
el asiento delantero, debe llevar el
cinturón de seguridad ajustado y
el asiento debe colocarse lo más
atrás posible.
• Para obtener la máxima
protección en todo tipo de
colisiones, todos los ocupantes,
incluido el conductor, deben
llevar siempre el cinturón de
seguridad abrochado, haya o no
airbags en sus asientos, para
minimizar el riesgo de lesiones
graves o mortales en caso de
accidente. No deben apoyarse o
sentarse demasiado cerca de los
airbags sin necesidad con el
vehículo en marcha.
(continúa)

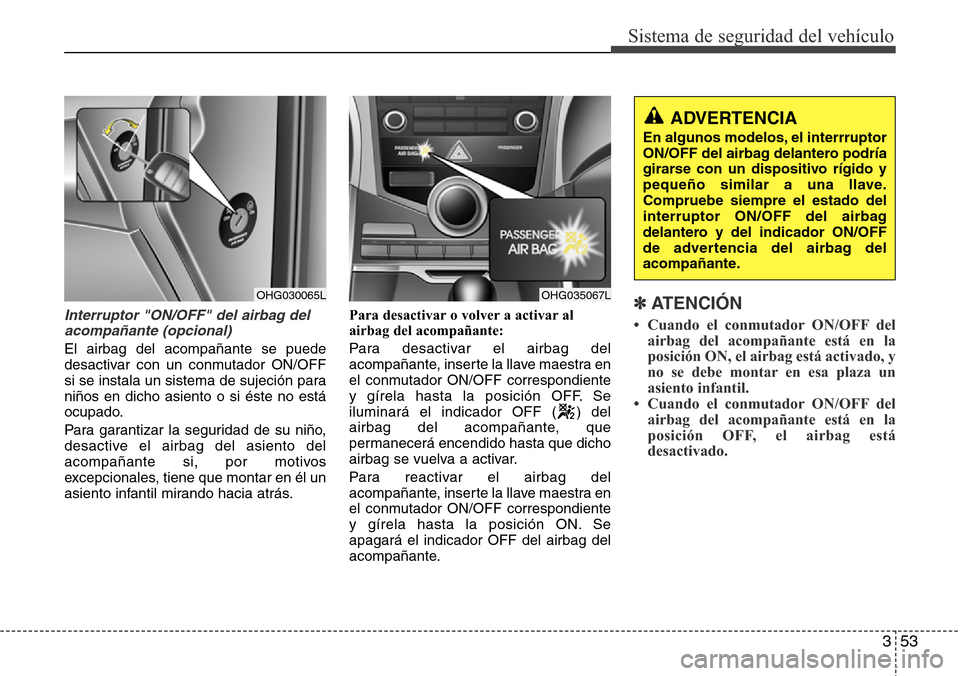

353
Sistema de seguridad del vehículo
Interruptor "ON/OFF" del airbag del
acompañante (opcional)
El airbag del acompañante se puede
desactivar con un conmutador ON/OFF
si se instala un sistema de sujeción para
niños en dicho asiento o si éste no está
ocupado.
Para garantizar la seguridad de su niño,
desactive el airbag del asiento del
acompañante si, por motivos
excepcionales, tiene que montar en él un
asiento infantil mirando hacia atrás.Para desactivar o volver a activar al
airbag del acompañante:
Para desactivar el airbag del
acompañante, inserte la llave maestra en
el conmutador ON/OFF correspondiente
y gírela hasta la posición OFF. Se
iluminará el indicador OFF ( ) del
airbag del acompañante, que
permanecerá encendido hasta que dicho
airbag se vuelva a activar.
Para reactivar el airbag del
acompañante, inserte la llave maestra en
el conmutador ON/OFF correspondiente
y gírela hasta la posición ON. Se
apagará el indicador OFF del airbag del
acompañante.
✽ATENCIÓN
• Cuando el conmutador ON/OFF del
airbag del acompañante está en la
posición ON, el airbag está activado, y
no se debe montar en esa plaza un
asiento infantil.
• Cuando el conmutador ON/OFF del
airbag del acompañante está en la
posición OFF, el airbag está
desactivado.
ADVERTENCIA
En algunos modelos, el interrruptor
ON/OFF del airbag delantero podría
girarse con un dispositivo rígido y
pequeño similar a una llave.
Compruebe siempre el estado del
interruptor ON/OFF del airbag
delantero y del indicador ON/OFF
de advertencia del airbag del
acompañante.
OHG030065LOHG035067L

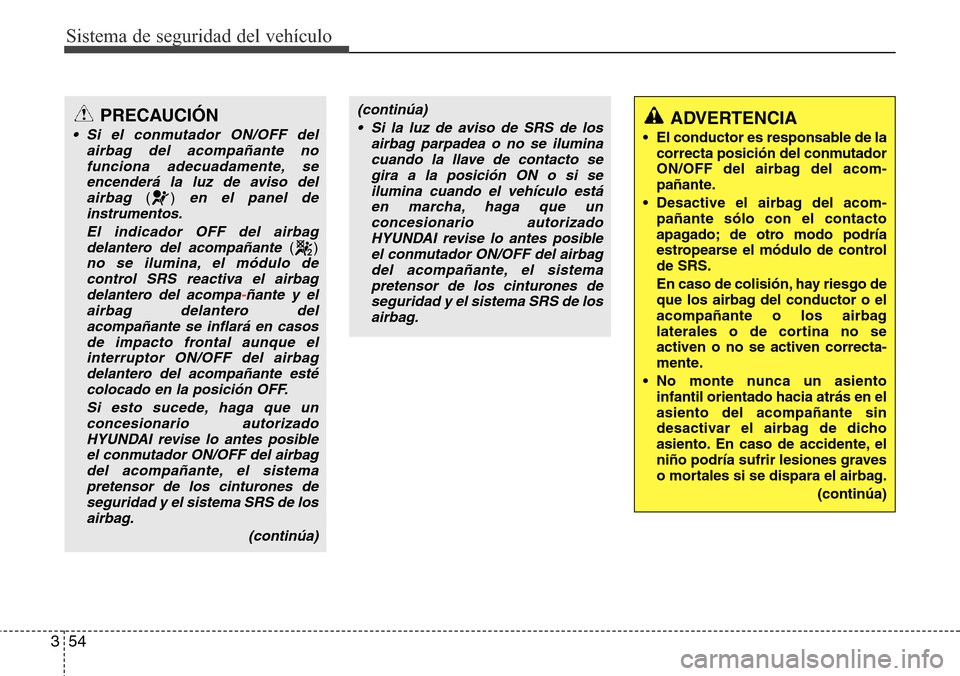

Sistema de seguridad del vehículo
54 3
ADVERTENCIA
• El conductor es responsable de la
correcta posición del conmutador
ON/OFF del airbag del acom-
pañante.
• Desactive el airbag del acom-
pañante sólo con el contacto
apagado; de otro modo podría
estropearse el módulo de control
de SRS.
En caso de colisión, hay riesgo de
que los airbag del conductor o el
acompañante o los airbag
laterales o de cortina no se
activen o no se activen correcta-
mente.
• No monte nunca un asiento
infantil orientado hacia atrás en el
asiento del acompañante sin
desactivar el airbag de dicho
asiento. En caso de accidente, el
niño podría sufrir lesiones graves
o mortales si se dispara el airbag.
(continúa)
PRECAUCIÓN
• Si el conmutador ON/OFF del
airbag del acompañante no
funciona adecuadamente, se
encenderá la luz de aviso del
airbag
()en el panel de
instrumentos.
El indicador OFF del airbag
delantero del acompañante
()no se ilumina, el módulo de
control SRS reactiva el airbag
delantero del acompa
-ñante y el
airbag delantero del
acompañante se inflará en casos
de impacto frontal aunque el
interruptor ON/OFF del airbag
delantero del acompañante esté
colocado en la posición OFF.
Si esto sucede, haga que un
concesionario autorizado
HYUNDAI revise lo antes posible
el conmutador ON/OFF del airbag
del acompañante, el sistema
pretensor de los cinturones de
seguridad y el sistema SRS de los
airbag.
(continúa)
(continúa)
• Si la luz de aviso de SRS de los
airbag parpadea o no se ilumina
cuando la llave de contacto se
gira a la posición ON o si se
ilumina cuando el vehículo está
en marcha, haga que un
concesionario autorizado
HYUNDAI revise lo antes posible
el conmutador ON/OFF del airbag
del acompañante, el sistema
pretensor de los cinturones de
seguridad y el sistema SRS de los
airbag.
