Hyundai Coupe 2003 Betriebsanleitung (in German)

2-15
FAHREN MIT DEM HYUNDAI
C180A01A-AST VERWENDUNG DER BELEUCHTUNGDie Leuchten regelmäßig auf korrekten Betrieb überprüfen und säubern. Bei Tagfahrten mit schlechter Sicht ist es nützlich, mit eingeschaltetem Abblendlicht zu fahren. Dies ermöglicht es nicht nur, gesehen zu werden, sondern auch besser zu sehen.
C190A01A-GST ANHÄNGER- ODER FAHRZEUG- SCHLEPPBETRIEB Wenn Sie mit lhrem Fahrzeug einen Anhänger oder ein Fahrzeug ziehen wollen, beachten Sie die geltenden gesetzlichen Regelungen. Da die gesetzlichen Regelungen für das Ziehen von Anhängern, anderen Fahrzeugen oder Geräten von Land zu Land unterschiedlich sind, müssen eventuell unterschiedliche Anforderungen erfüllt werden. Fragen Sie lhren Hyundai-Händler, bevor Sie ein Gespann lenken. VORSICHT: Benutzen Sie lhren Hyundai in den ersten 2000 km nicht als Zugfahrzeug, damit der Motor richtig eingefahren werden kann. Wenn Sie diese Vorschrift nicht beachten, kann ein Motor- oder Getriebeschaden die Folge sein.
3. Ventilatorriemen: Ein lockerer oder beschädigter Riemen kann zu einer Überhitzung des Motors führen.
C160K01A-AST NotausrüstungJe nach Witterungsbedingungen empfiehlt es sich, eine Notausrüstung mitzuführen. Diese umfaßt u.a. Schneeketten, Abschleppseil, Taschenlampe, Lichtsignal, Sand, Schaufel, Starterkabel, Fensterkratzer, Handschuhe, Zeltbahn und Arbeitsanzug. C170A01A-AST FAHREN BEI HOHER GESCHWIN- DIGKEIT Überprüfungen vor dem Fahrantritt
1. Reifen: Vor dem Fahren auf Autobahnen den Reifenluftdruck kontrollieren. Ein zu niedriger Reifenluftdruck führt zu Überhitzung und möglichen Schäden des Reifens. Keine verschlissenen oder beschädigten Reifen verwenden, da dies zu einer Verringerung des Haftvermögens oder zu einer Reifenpanne führt. HINWEIS: Den auf den Reifen angegebenen maximalenReifendruck nicht überschreiten.
2. Kraftstoff, Kühlmittel und Motoröl: Bei hoher Geschwindigkeit wird 1,5mal mehr Kraftstoff verbraucht als im Stadtverkehr. Nicht vergessen, sowohl Motorkühlmittel als auch Motoröl zu überprüfen. C190B01S-AST
Anhängerkupplung Achten Sie auf die richtige Anhängerkupplung und darauf, daß sie passend zum Anhänger oder zum gezogenen Fahrzeug angebracht ist. Verwenden Sie ausschließlich Qualitäts- kupplungen ohne Niveauausgleich, die die Stützlast gleichmäßig auf das Fahrgestell verteilen. Die Kupplung muß von einem qualifizierten Mechaniker angebracht und fest mit dem Fahrzeug verschraubt werden. BENUTZEN SIE KEINESFALLS ANHÄNGERKUPPLUNGEN, DIE NICHT FEST MIT DEM FAHRZEUG VERBUNDEN ODER NUR AM STOSSFÄNGER BEFESTIGT SIND.
C190C01A-GST
Bremsanlage des Anhängers Wenn lhr Anhänger mit einer Bremsanlage ausgerüstet ist, stellen Sie sicher, daß sie den gesetzlichen Vorschriften entspricht, richtig eingestellt und funktionsfähig ist.
HINWEIS:
Wenn Sie lhr Fahrzeug im Gespannbetriebeinsetzen, benötigt es durch die erhöhte Belastung kürzere Wartungs-intervalle. Siehe "Wartung unter verschiedenen Einsatzbedingungen" auf Seite 5-4.

FAHREN MIT DEM HYUNDAI

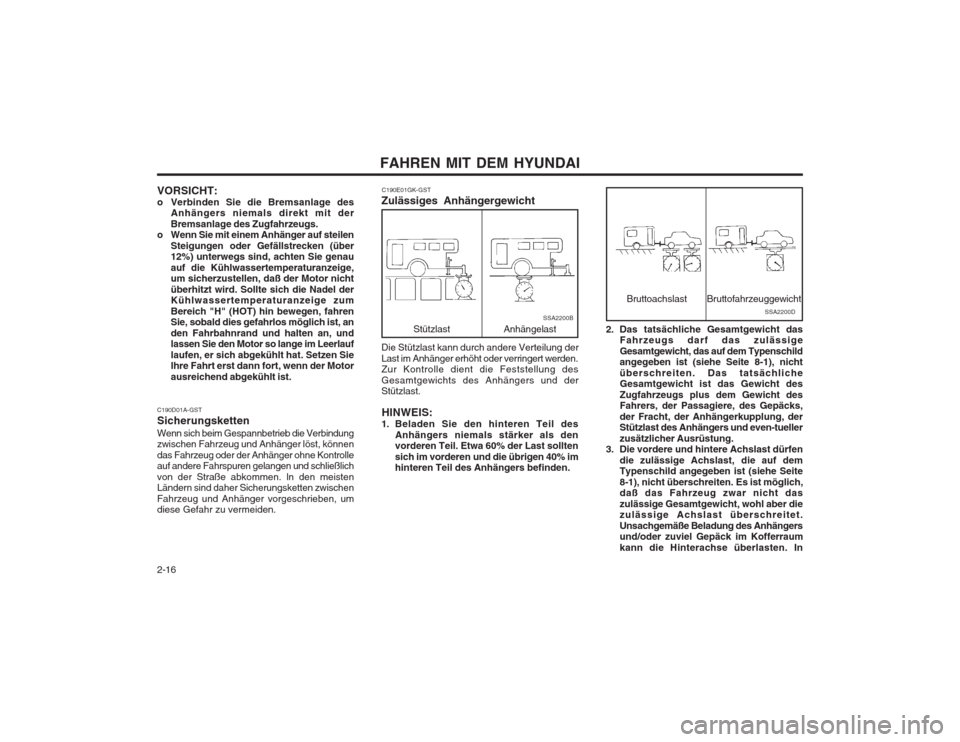

2-16
C190D01A-GST SicherungskettenWenn sich beim Gespannbetrieb die Verbindung zwischen Fahrzeug und Anhänger löst, können das Fahrzeug oder der Anhänger ohne Kontrolle auf andere Fahrspuren gelangen und schließlich von der Straße abkommen. ln den meisten Ländern sind daher Sicherungsketten zwischen Fahrzeug und Anhänger vorgeschrieben, um diese Gefahr zu vermeiden.
VORSICHT:
o Verbinden Sie die Bremsanlage des
Anhängers niemals direkt mit derBremsanlage des Zugfahrzeugs.
o Wenn Sie mit einem Anhänger auf steilen
Steigungen oder Gefällstrecken (über 12%) unterwegs sind, achten Sie genau auf die Kühlwassertemperaturanzeige, um sicherzustellen, daß der Motor nicht überhitzt wird. Sollte sich die Nadel der Kühlwassertemperaturanzeige zum Bereich "H" (HOT) hin bewegen, fahren Sie, sobald dies gefahrlos möglich ist, an den Fahrbahnrand und halten an, und lassen Sie den Motor so lange im Leerlauf laufen, er sich abgekühlt hat. Setzen Sie lhre Fahrt erst dann fort, wenn der Motor ausreichend abgekühlt ist. C190E01GK-GST
Zulässiges Anhängergewicht
Stützlast AnhängelastSSA2200B
Die Stützlast kann durch andere Verteilung der Last im Anhänger erhöht oder verringert werden. Zur Kontrolle dient die Feststellung des
Gesamtgewichts des Anhängers und der Stützlast. HINWEIS:
1. Beladen Sie den hinteren Teil des Anhängers niemals stärker als denvorderen Teil. Etwa 60% der Last sollten
sich im vorderen und die übrigen 40% im hinteren Teil des Anhängers befinden.
SSA2200DBruttoachslast Bru ttofahrzeuggewicht
2. Das tatsächliche Gesamtgewicht das Fahrzeugs darf das zulässige Gesamtgewicht, das auf dem Typenschild angegeben ist (siehe Seite 8-1), nicht überschreiten. Das tatsächliche Gesamtgewicht ist das Gewicht des Zugfahrzeugs plus dem Gewicht des Fahrers, der Passagiere, des Gepäcks, der Fracht, der Anhängerkupplung, der Stützlast des Anhängers und even-tueller zusätzlicher Ausrüstung.
3. Die vordere und hintere Achslast dürfen
die zulässige Achslast, die auf dem Typenschild angegeben ist (siehe Seite
8-1), nicht überschreiten. Es ist möglich, daß das Fahrzeug zwar nicht das zulässige Gesamtgewicht, wohl aber die zulässige Achslast überschreitet. Unsachgemäße Beladung des Anhängers
und/oder zuviel Gepäck im Kofferraum kann die Hinterachse überlasten. In

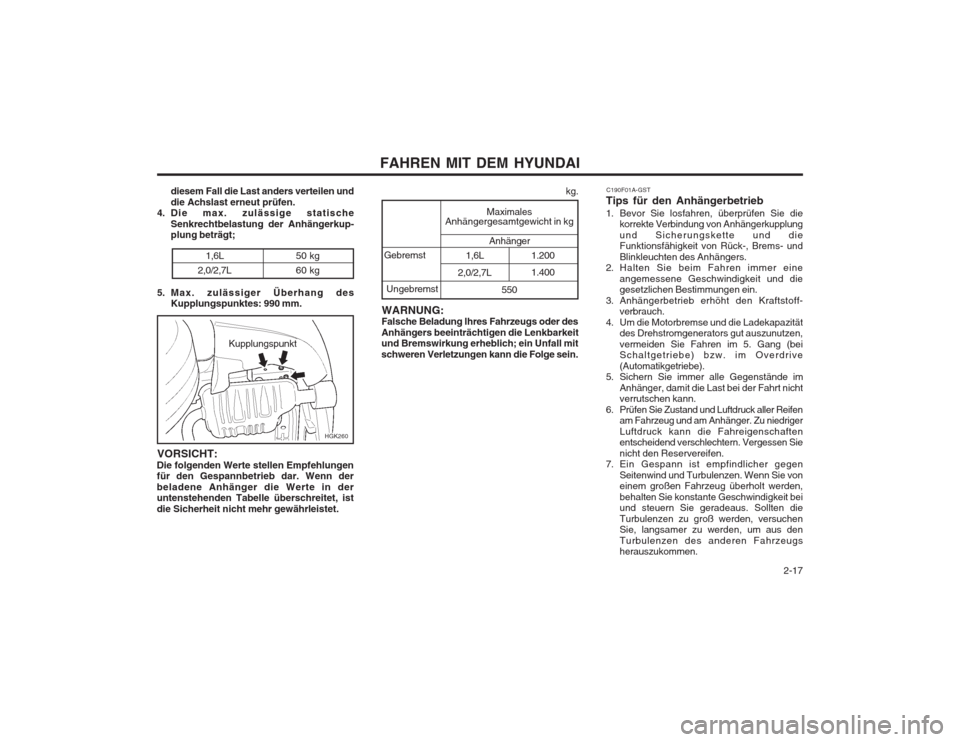

2-17
FAHREN MIT DEM HYUNDAI
Maximales
Anhängergesamtgewicht in kg
Gebremst
Ungebremst1.200 1.400
1,6L
2,0/2,7L
Anhänger
550
VORSICHT:
Die folgenden Werte stellen Empfehlungen für den Gespannbetrieb dar. Wenn der beladene Anhänger die Werte in der untenstehenden Tabelle überschreitet, ist die Sicherheit nicht mehr gewährleistet. kg.
WARNUNG:
Falsche Beladung lhres Fahrzeugs oder desAnhängers beeinträchtigen die Lenkbarkeit und Bremswirkung erheblich; ein Unfall mit
schweren Verletzungen kann die Folge sein. C190F01A-GST
Tips für den Anhängerbetrieb
1. Bevor Sie losfahren, überprüfen Sie die korrekte Verbindung von Anhängerkupplung und Sicherungskette und die Funktionsfähigkeit von Rück-, Brems- und Blinkleuchten des Anhängers.
2. Halten Sie beim Fahren immer eine
angemessene Geschwindigkeit und die gesetzlichen Bestimmungen ein.
3. Anhängerbetrieb erhöht den Kraftstoff- verbrauch.
4. Um die Motorbremse und die Ladekapazität des Drehstromgenerators gut auszunutzen, vermeiden Sie Fahren im 5. Gang (bei Schaltgetriebe) bzw. im Overdrive (Automatikgetriebe).
5. Sichern Sie immer alle Gegenstände im
Anhänger, damit die Last bei der Fahrt nicht verrutschen kann.
6. Prüfen Sie Zustand und Luftdruck aller Reifen am Fahrzeug und am Anhänger. Zu niedriger Luftdruck kann die Fahreigenschaften entscheidend verschlechtern. Vergessen Sie nicht den Reservereifen.
7. Ein Gespann ist empfindlicher gegen
Seitenwind und Turbulenzen. Wenn Sie von einem großen Fahrzeug überholt werden, behalten Sie konstante Geschwindigkeit bei und steuern Sie geradeaus. Sollten die Turbulenzen zu groß werden, versuchen Sie, langsamer zu werden, um aus den Turbulenzen des anderen Fahrzeugs herauszukommen.
Kupplungspunkt
HGK260
1,6L
2,0/2,7L
50 kg 60 kg
diesem Fall die Last anders verteilen und die Achslast erneut prüfen.
4. Die max. zulässige statische
Senkrechtbelastung der Anhängerkup- plung beträgt;
5. Max. zulässiger Überhang des Kupplungspunktes: 990 mm.

FAHREN MIT DEM HYUNDAI

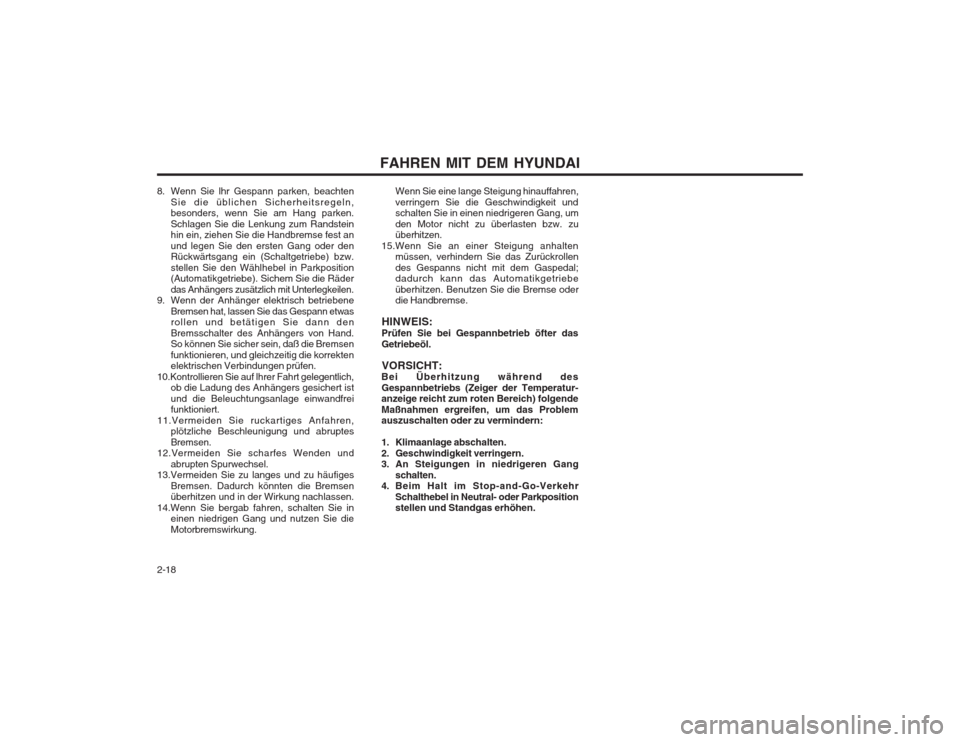

2-18
8. Wenn Sie lhr Gespann parken, beachten
Sie die üblichen Sicherheitsregeln, besonders, wenn Sie am Hang parken. Schlagen Sie die Lenkung zum Randstein hin ein, ziehen Sie die Handbremse fest an und legen Sie den ersten Gang oder den Rückwärtsgang ein (Schaltgetriebe) bzw. stellen Sie den Wählhebel in Parkposition (Automatikgetriebe). Sichem Sie die Räder das Anhängers zusätzlich mit Unterlegkeilen.
9. Wenn der Anhänger elektrisch betriebene
Bremsen hat, lassen Sie das Gespann etwas rollen und betätigen Sie dann den Bremsschalter des Anhängers von Hand. So können Sie sicher sein, daß die Bremsen funktionieren, und gleichzeitig die korrekten elektrischen Verbindungen prüfen.
10.Kontrollieren Sie auf lhrer Fahrt gelegentlich, ob die Ladung des Anhängers gesichert ist und die Beleuchtungsanlage einwandfrei funktioniert.
11.Vermeiden Sie ruckartiges Anfahren, plötzliche Beschleunigung und abruptes Bremsen.
12.Vermeiden Sie scharfes Wenden und
abrupten Spurwechsel.
13.Vermeiden Sie zu langes und zu häufiges
Bremsen. Dadurch könnten die Bremsen überhitzen und in der Wirkung nachlassen.
14.Wenn Sie bergab fahren, schalten Sie in einen niedrigen Gang und nutzen Sie die Motorbremswirkung. Wenn Sie eine lange Steigung hinauffahren,verringern Sie die Geschwindigkeit und schalten Sie in einen niedrigeren Gang, um den Motor nicht zu überlasten bzw. zu überhitzen.
15.Wenn Sie an einer Steigung anhalten müssen, verhindern Sie das Zurückrollen des Gespanns nicht mit dem Gaspedal; dadurch kann das Automatikgetriebe überhitzen. Benutzen Sie die Bremse oder die Handbremse.
HINWEIS:
Prüfen Sie bei Gespannbetrieb öfter das Getriebeöl.
VORSICHT:
Bei Überhitzung während desGespannbetriebs (Zeiger der Temperatur- anzeige reicht zum roten Bereich) folgende Maßnahmen ergreifen, um das Problem auszuschalten oder zu vermindern:
1. Klimaanlage abschalten.
2. Geschwindigkeit verringern.
3. An Steigungen in niedrigeren Gang
schalten.
4. Beim Halt im Stop-and-Go-Verkehr
Schalthebel in Neutral- oder Parkpositionstellen und Standgas erhöhen.

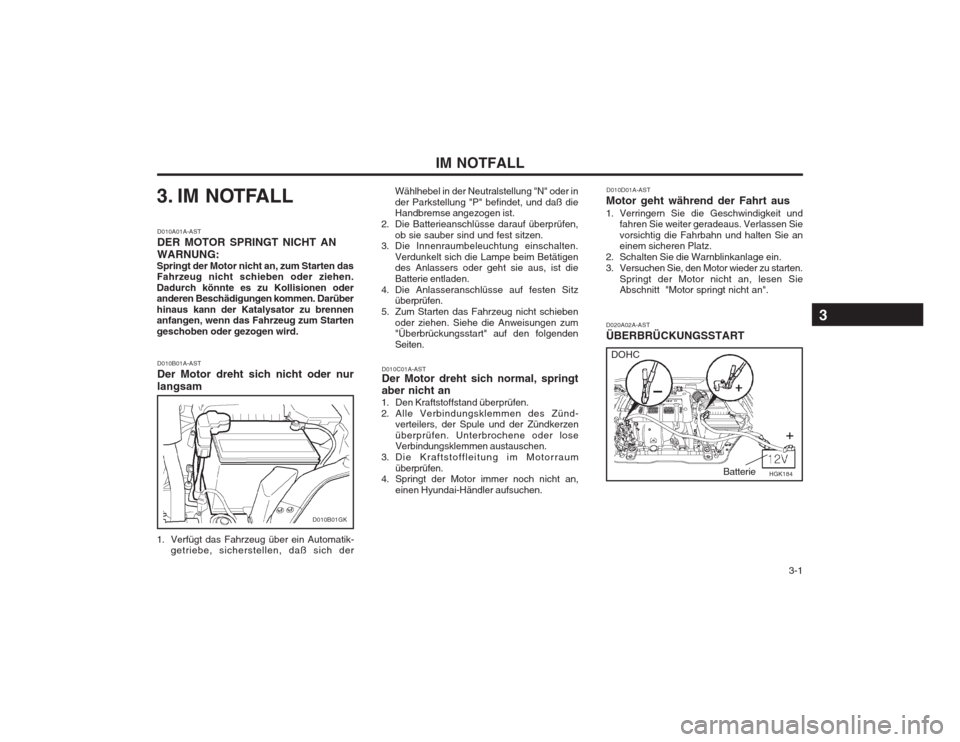

3-1
IM NOTFALL
3. IM NOTFALL Wählhebel in der Neutralstellung "N" oder in der Parkstellung "P" befindet, und daß die Handbremse angezogen ist.
2. Die Batterieanschlüsse darauf überprüfen,
ob sie sauber sind und fest sitzen.
3. Die Innenraumbeleuchtung einschalten.
Verdunkelt sich die Lampe beim Betätigendes Anlassers oder geht sie aus, ist die Batterie entladen.
4. Die Anlasseranschlüsse auf festen Sitz überprüfen.
5. Zum Starten das Fahrzeug nicht schieben oder ziehen. Siehe die Anweisungen zum "Überbrückungsstart" auf den folgenden Seiten. D010D01A-AST
Motor geht während der Fahrt aus
1. Verringern Sie die Geschwindigkeit und fahren Sie weiter geradeaus. Verlassen Sie vorsichtig die Fahrbahn und halten Sie an einem sicheren Platz.
2. Schalten Sie die Warnblinkanlage ein.
3. Versuchen Sie, den Motor wieder zu starten. Springt der Motor nicht an, lesen Sie Abschnitt "Motor springt nicht an".
D010B01A-AST Der Motor dreht sich nicht oder nurlangsam
D010A01A-ASTDER MOTOR SPRINGT NICHT ANWARNUNG:
Springt der Motor nicht an, zum Starten das Fahrzeug nicht schieben oder ziehen. Dadurch könnte es zu Kollisionen oder anderen Beschädigungen kommen. Darüber hinaus kann der Katalysator zu brennen anfangen, wenn das Fahrzeug zum Starten geschoben oder gezogen wird.
D010C01A-AST Der Motor dreht sich normal, springt aber nicht an
1. Den Kraftstoffstand überprüfen.
2. Alle Verbindungsklemmen des Zünd- verteilers, der Spule und der Zündkerzenüberprüfen. Unterbrochene oder lose Verbindungsklemmen austauschen.
3. Die Kraftstoffleitung im Motorraum überprüfen.
4. Springt der Motor immer noch nicht an,
einen Hyundai-Händler aufsuchen.
1. Verfügt das Fahrzeug über ein Automatik- getriebe, sicherstellen, daß sich der
3
D010B01GK
D020A02A-AST ÜBERBRÜCKUNGSSTART
Batterie
HGK184
DOHC

IM NOTFALL

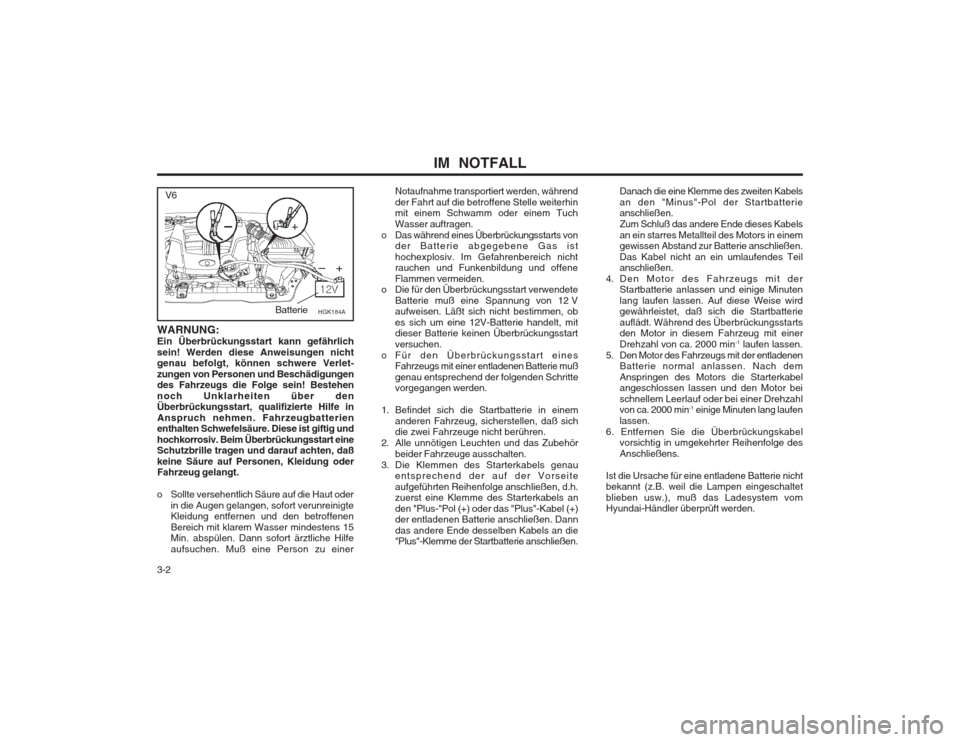

3-2 Notaufnahme transportiert werden, während der Fahrt auf die betroffene Stelle weiterhin mit einem Schwamm oder einem Tuch Wasser auftragen.
o Das während eines Überbrückungsstarts von der Batterie abgegebene Gas isthochexplosiv. Im Gefahrenbereich nicht rauchen und Funkenbildung und offene Flammen vermeiden.
o Die für den Überbrückungsstart verwendete
Batterie muß eine Spannung von 12 V aufweisen. Läßt sich nicht bestimmen, ob es sich um eine 12V-Batterie handelt, mit dieser Batterie keinen Überbrückungsstart versuchen.
o Für den Überbrückungsstart eines Fahrzeugs mit einer entladenen Batterie mußgenau entsprechend der folgenden Schritte vorgegangen werden.
1. Befindet sich die Startbatterie in einem anderen Fahrzeug, sicherstellen, daß sichdie zwei Fahrzeuge nicht berühren.
2. Alle unnötigen Leuchten und das Zubehör beider Fahrzeuge ausschalten.
3. Die Klemmen des Starterkabels genau entsprechend der auf der Vorseite aufgeführten Reihenfolge anschließen, d.h. zuerst eine Klemme des Starterkabels an den "Plus-"Pol (+) oder das "Plus"-Kabel (+) der entladenen Batterie anschließen. Dann das andere Ende desselben Kabels an die "Plus"-Klemme der Startbatterie anschließen. Danach die eine Klemme des zweiten Kabels an den "Minus"-Pol der Startbatterie anschließen. Zum Schluß das andere Ende dieses Kabelsan ein starres Metallteil des Motors in einem gewissen Abstand zur Batterie anschließen. Das Kabel nicht an ein umlaufendes Teil anschließen.
4. Den Motor des Fahrzeugs mit der Startbatterie anlassen und einige Minuten lang laufen lassen. Auf diese Weise wird gewährleistet, daß sich die Startbatterie auflädt. Während des Überbrückungsstarts den Motor in diesem Fahrzeug mit einer Drehzahl von ca. 2000 min -1
laufen lassen.
5. Den Motor des Fahrzeugs mit der entladenen Batterie normal anlassen. Nach demAnspringen des Motors die Starterkabel angeschlossen lassen und den Motor bei schnellem Leerlauf oder bei einer Drehzahl von ca. 2000 min -1
einige Minuten lang laufen
lassen.
6. Entfernen Sie die Überbrückungskabel vorsichtig in umgekehrter Reihenfolge des Anschließens.
Ist die Ursache für eine entladene Batterie nicht bekannt (z.B. weil die Lampen eingeschaltet
blieben usw.), muß das Ladesystem vom Hyundai-Händler überprüft werden.
HGK184A
V6Batterie
WARNUNG: Ein Überbrückungsstart kann gefährlichsein! Werden diese Anweisungen nicht genau befolgt, können schwere Verlet- zungen von Personen und Beschädigungen des Fahrzeugs die Folge sein! Bestehen noch Unklarheiten über den Überbrückungsstart, qualifizierte Hilfe in Anspruch nehmen. Fahrzeugbatterien enthalten Schwefelsäure. Diese ist giftig und hochkorrosiv. Beim Überbrückungsstart eine Schutzbrille tragen und darauf achten, daß keine Säure auf Personen, Kleidung oder Fahrzeug gelangt.
o Sollte versehentlich Säure auf die Haut oder in die Augen gelangen, sofort verunreinigte Kleidung entfernen und den betroffenen Bereich mit klarem Wasser mindestens 15 Min. abspülen. Dann sofort ärztliche Hilfe aufsuchen. Muß eine Person zu einer

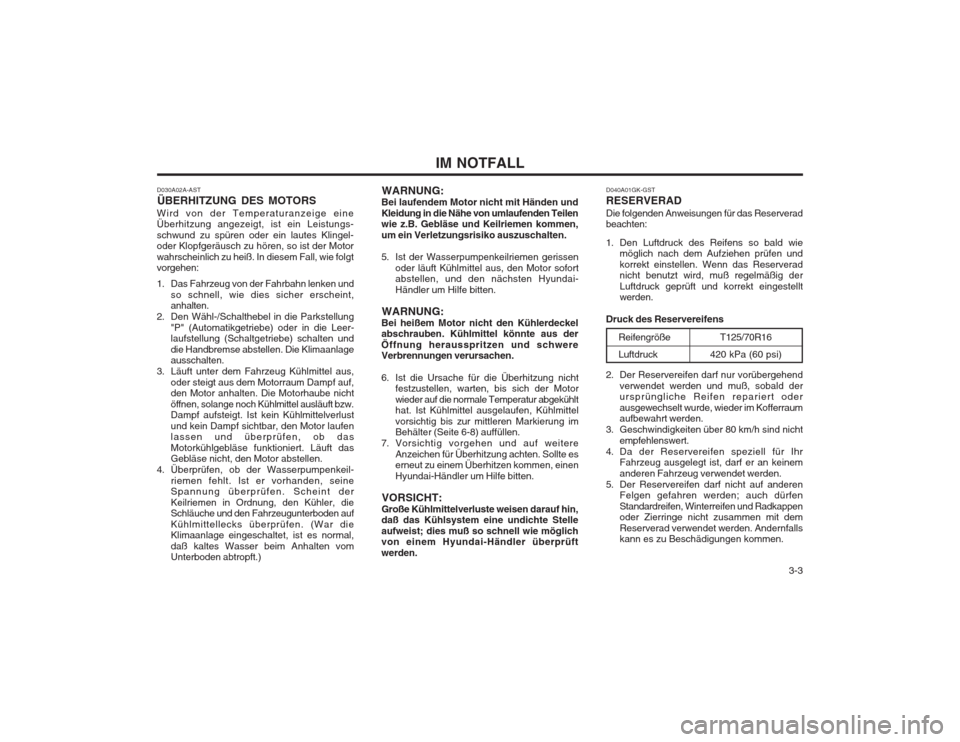

3-3
IM NOTFALL
D030A02A-AST ÜBERHITZUNG DES MOTORS
Wird von der Temperaturanzeige eine Überhitzung angezeigt, ist ein Leistungs- schwund zu spüren oder ein lautes Klingel- oder Klopfgeräusch zu hören, so ist der Motor wahrscheinlich zu heiß. In diesem Fall, wie folgt vorgehen:
1. Das Fahrzeug von der Fahrbahn lenken und so schnell, wie dies sicher erscheint, anhalten.
2. Den Wähl-/Schalthebel in die Parkstellung "P" (Automatikgetriebe) oder in die Leer-laufstellung (Schaltgetriebe) schalten und die Handbremse abstellen. Die Klimaanlage ausschalten.
3. Läuft unter dem Fahrzeug Kühlmittel aus, oder steigt aus dem Motorraum Dampf auf,den Motor anhalten. Die Motorhaube nicht öffnen, solange noch Kühlmittel ausläuft bzw. Dampf aufsteigt. Ist kein Kühlmittelverlust und kein Dampf sichtbar, den Motor laufen lassen und überprüfen, ob das Motorkühlgebläse funktioniert. Läuft das Gebläse nicht, den Motor abstellen.
4. Überprüfen, ob der Wasserpumpenkeil- riemen fehlt. Ist er vorhanden, seineSpannung überprüfen. Scheint der Keilriemen in Ordnung, den Kühler, die Schläuche und den Fahrzeugunterboden auf Kühlmittellecks überprüfen. (War die Klimaanlage eingeschaltet, ist es normal, daß kaltes Wasser beim Anhalten vom Unterboden abtropft.) WARNUNG:
Bei laufendem Motor nicht mit Händen und Kleidung in die Nähe von umlaufenden Teilen wie z.B. Gebläse und Keilriemen kommen, um ein Verletzungsrisiko auszuschalten.
5. Ist der Wasserpumpenkeilriemen gerissen oder läuft Kühlmittel aus, den Motor sofort abstellen, und den nächsten Hyundai- Händler um Hilfe bitten.
WARNUNG:
Bei heißem Motor nicht den Kühlerdeckel abschrauben. Kühlmittel könnte aus der Öffnung herausspritzen und schwere Verbrennungen verursachen.
6. Ist die Ursache für die Überhitzung nicht festzustellen, warten, bis sich der Motor wieder auf die normale Temperatur abgekühlt hat. Ist Kühlmittel ausgelaufen, Kühlmittel vorsichtig bis zur mittleren Markierung im Behälter (Seite 6-8) auffüllen.
7. Vorsichtig vorgehen und auf weitere Anzeichen für Überhitzung achten. Sollte eserneut zu einem Überhitzen kommen, einen Hyundai-Händler um Hilfe bitten.
VORSICHT:
Große Kühlmittelverluste weisen darauf hin, daß das Kühlsystem eine undichte Stelle aufweist; dies muß so schnell wie möglich von einem Hyundai-Händler überprüft werden. D040A01GK-GST RESERVERADDie folgenden Anweisungen für das Reserverad beachten:
1. Den Luftdruck des Reifens so bald wie
möglich nach dem Aufziehen prüfen und korrekt einstellen. Wenn das Reserverad nicht benutzt wird, muß regelmäßig der Luftdruck geprüft und korrekt eingestellt werden.
Druck des Reservereifens
Reifengröße LuftdruckT125/70R16
420 kPa (60 psi)
2. Der Reservereifen darf nur vorübergehend verwendet werden und muß, sobald der
ursprüngliche Reifen repariert oder ausgewechselt wurde, wieder im Kofferraum aufbewahrt werden.
3. Geschwindigkeiten über 80 km/h sind nicht empfehlenswert.
4. Da der Reservereifen speziell für Ihr Fahrzeug ausgelegt ist, darf er an keinem anderen Fahrzeug verwendet werden.
5. Der Reservereifen darf nicht auf anderen Felgen gefahren werden; auch dürfenStandardreifen, Winterreifen und Radkappen oder Zierringe nicht zusammen mit dem Reserverad verwendet werden. Andernfalls kann es zu Beschädigungen kommen.

IM NOTFALL

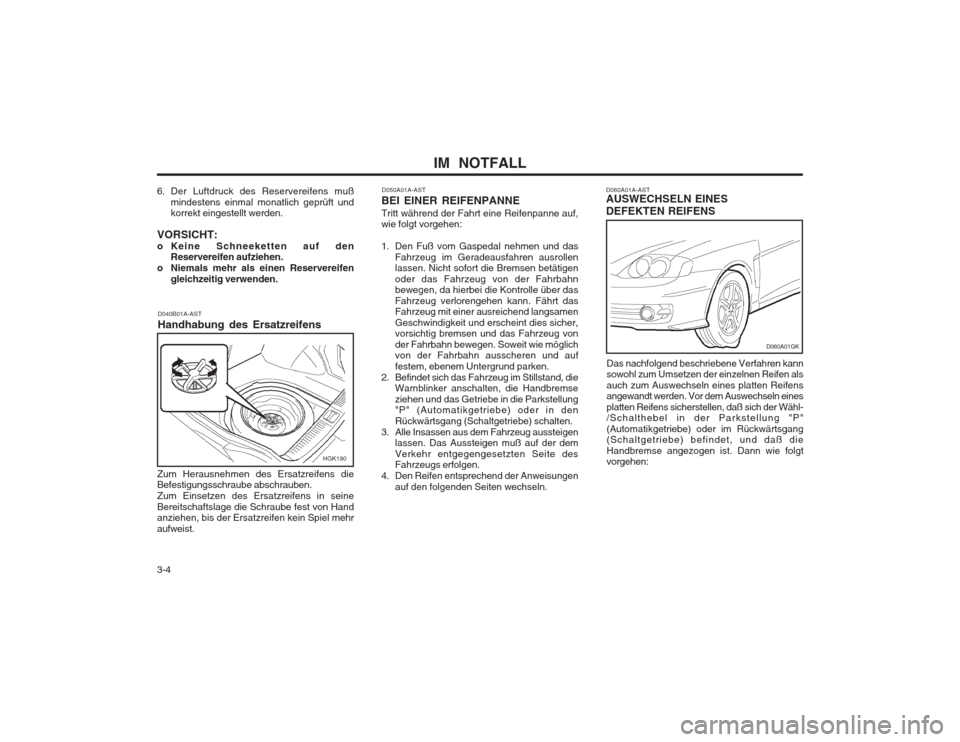

3-4 D050A01A-AST
BEI EINER REIFENPANNE Tritt während der Fahrt eine Reifenpanne auf, wie folgt vorgehen:
1. Den Fuß vom Gaspedal nehmen und das Fahrzeug im Geradeausfahren ausrollen lassen. Nicht sofort die Bremsen betätigen oder das Fahrzeug von der Fahrbahn bewegen, da hierbei die Kontrolle über das Fahrzeug verlorengehen kann. Fährt das Fahrzeug mit einer ausreichend langsamen Geschwindigkeit und erscheint dies sicher, vorsichtig bremsen und das Fahrzeug von der Fahrbahn bewegen. Soweit wie möglich von der Fahrbahn ausscheren und auf festem, ebenem Untergrund parken.
2. Befindet sich das Fahrzeug im Stillstand, die Warnblinker anschalten, die Handbremseziehen und das Getriebe in die Parkstellung "P" (Automatikgetriebe) oder in den Rückwärtsgang (Schaltgetriebe) schalten.
3. Alle Insassen aus dem Fahrzeug aussteigen lassen. Das Aussteigen muß auf der demVerkehr entgegengesetzten Seite des Fahrzeugs erfolgen.
4. Den Reifen entsprechend der Anweisungen auf den folgenden Seiten wechseln. D060A01A-AST AUSWECHSELN EINES DEFEKTEN REIFENS
Das nachfolgend beschriebene Verfahren kann sowohl zum Umsetzen der einzelnen Reifen als auch zum Auswechseln eines platten Reifens angewandt werden. Vor dem Auswechseln eines platten Reifens sicherstellen, daß sich der Wähl- /Schalthebel in der Parkstellung "P" (Automatikgetriebe) oder im Rückwärtsgang (Schaltgetriebe) befindet, und daß die Handbremse angezogen ist. Dann wie folgt vorgehen:
D040B01A-AST Handhabung des Ersatzreifens
Zum Herausnehmen des Ersatzreifens die Befestigungsschraube abschrauben. Zum Einsetzen des Ersatzreifens in seineBereitschaftslage die Schraube fest von Hand anziehen, bis der Ersatzreifen kein Spiel mehr aufweist.
HGK190
D060A01GK
6. Der Luftdruck des Reservereifens muß mindestens einmal monatlich geprüft und korrekt eingestellt werden.
VORSICHT:
o Keine Schneeketten auf den Reservereifen aufziehen.
o Niemals mehr als einen Reservereifen gleichzeitig verwenden.

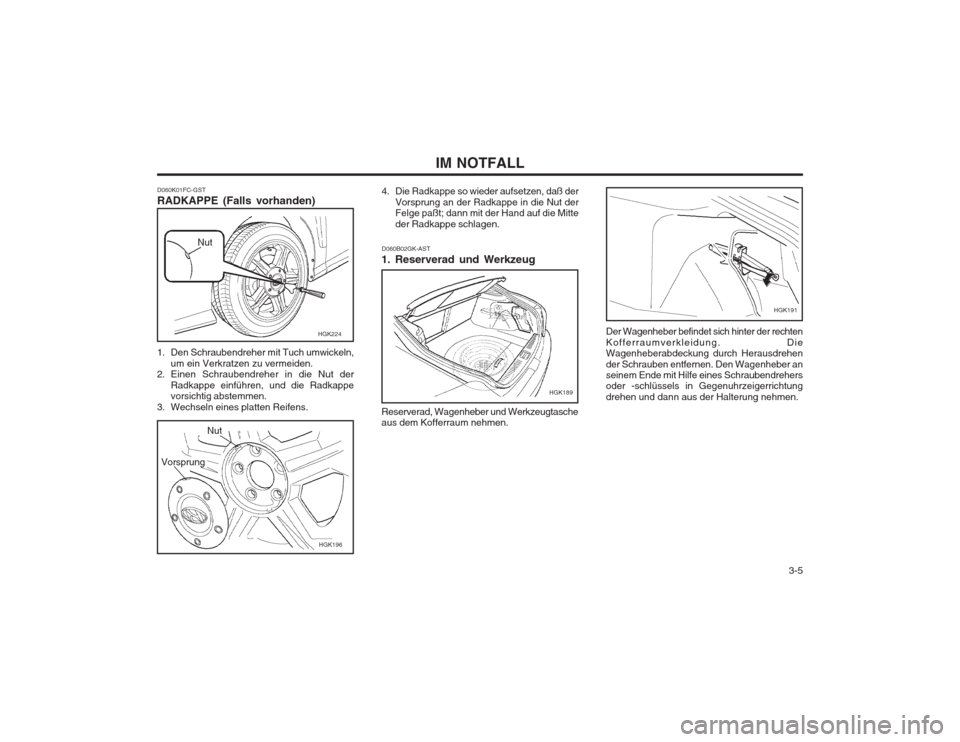

3-5
IM NOTFALL
D060B02GK-AST
1. Reserverad und Werkzeug Reserverad, Wagenheber und Werkzeugtasche aus dem Kofferraum nehmen.
Vorsprung
HGK196
HGK224
Nut
Nut
D060K01FC-GST RADKAPPE (Falls vorhanden)
1. Den Schraubendreher mit Tuch umwickeln,
um ein Verkratzen zu vermeiden.
2. Einen Schraubendreher in die Nut der
Radkappe einführen, und die Radkappe vorsichtig abstemmen.
3. Wechseln eines platten Reifens. 4. Die Radkappe so wieder aufsetzen, daß der
Vorsprung an der Radkappe in die Nut derFelge paßt; dann mit der Hand auf die Mitte der Radkappe schlagen.
HGK189
HGK191
Der Wagenheber befindet sich hinter der rechten Kofferraumverkleidung. Die Wagenheberabdeckung durch Herausdrehen der Schrauben entfernen. Den Wagenheber an seinem Ende mit Hilfe eines Schraubendrehersoder -schlüssels in Gegenuhrzeigerrichtung drehen und dann aus der Halterung nehmen.

IM NOTFALL

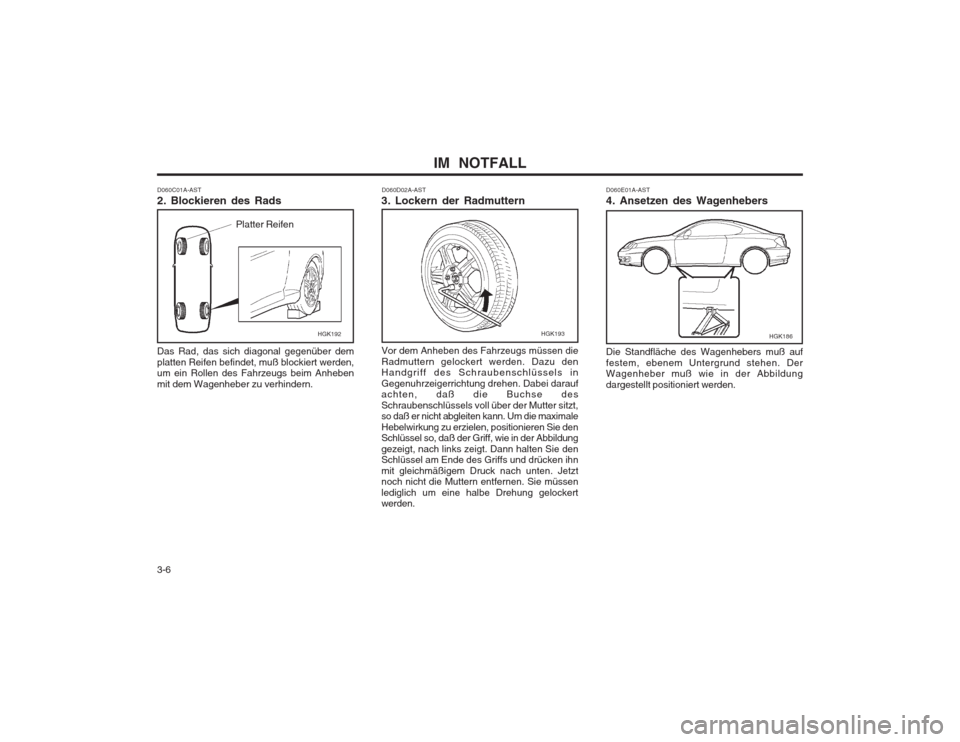

3-6
D060C01A-AST
2. Blockieren des Rads
Platter Reifen
Das Rad, das sich diagonal gegenüber dem platten Reifen befindet, muß blockiert werden, um ein Rollen des Fahrzeugs beim Anheben mit dem Wagenheber zu verhindern.
HGK192HGK193
D060D02A-AST
3. Lockern der Radmuttern Vor dem Anheben des Fahrzeugs müssen die Radmuttern gelockert werden. Dazu den Handgriff des Schraubenschlüssels in Gegenuhrzeigerrichtung drehen. Dabei darauf achten, daß die Buchse des Schraubenschlüssels voll über der Mutter sitzt, so daß er nicht abgleiten kann. Um die maximale Hebelwirkung zu erzielen, positionieren Sie den Schlüssel so, daß der Griff, wie in der Abbildung gezeigt, nach links zeigt. Dann halten Sie den Schlüssel am Ende des Griffs und drücken ihn mit gleichmäßigem Druck nach unten. Jetzt noch nicht die Muttern entfernen. Sie müssen lediglich um eine halbe Drehung gelockert werden. D060E01A-AST
4. Ansetzen des Wagenhebers Die Standfläche des Wagenhebers muß auf festem, ebenem Untergrund stehen. Der Wagenheber muß wie in der Abbildung dargestellt positioniert werden.
HGK186
