Hyundai Coupe 2006 Instruktionsbog (in Danish)
Manufacturer: HYUNDAI, Model Year: 2006, Model line: Coupe, Model: Hyundai Coupe 2006Pages: 208, PDF Size: 7.9 MB
Page 41 of 208
1DERES HYUNDAIS EGENSKABER
30
reparere selestrammersystemet på nogen som helst måde.
o Hvis selestrammersystemet håndteres forkert og advarslerneom ikke at slå på, modificere,inspicere, udskifte, servicere eller reparere selestrammerne ikke overholdes, kan resultatet væreukorrekt funktion, utilsigtet udløsning og alvorlig skade.
o Brug altid sikkerhedssele under kørsel.
Page 42 of 208
1
DERES HYUNDAIS EGENSKABER
31AIRBAG (SRS, SUPPLERENDE TILBAGEHOLDELSESSYSTEM)
1. Førersædets front-airbag 2. Passagersædets front-airbag 3. Side-airbag
B240D01GK-GCT
OGK036022
Page 43 of 208
1DERES HYUNDAIS EGENSKABER
32
Påkørsel bagfra
B240A02GK
Sidekollision Bilen ruller rundt
BEMÆRK: Læs informationen om SRS-systemet på mærkaterne der sidder foran påsolskærmen og i handskerummet.
B240A02GK-GCT Fører- og passagersædets front- airbag
Deres Hyundai er udstyret med airbag. Teksten "SRS Air Bag", som er præget i rattets polstring og ifrontpanelet over handskerummet i passagersiden viser, at systemet er monteret. Hyundai's SRS består af 2 airbags monteret henholdsvis under polstringenmidt i rattet og under frontpanelet over handskerummet i passagersiden. Formålet med SRS er, ved et frontaltsammenstød af en vis styrke, at give føreren og passageren større beskyttelse, end sikkerhedsselemealene giver. Airbag til føresiden
OGK016240
!
o SRS er designet til kun at udløseairbags’ene ved et sammenstød, der er kraftigt nok, og når sammenstødsvinklen er mindre end 30 o
målt fra bilens
fremadgående længderetning, og vil ikke udløses ved sammenstød fra siden, bagfra eller ved rulning.Desuden vil airbags’ene kun udløses én gang. Derfor skal man altid bære sikkerhedsseler.
ADVARSEL:
o Som navnet angiver er SRS designet til at arbejde med som etsupplement til trepunkts-sikkerhedsselesystemerne på fører- og passagersæde og erstatter ikke disse. Derfor skalsikkerhedsselerne altid være spændt under kørslen. Airbags’ene udløses kun ved vissefrontale sammenstød, der er kraftige nok til at forårsage betydelig skade på personer ibilen.
B240A02GK
Påkørsel bagfra
Sidekollision Bilen ruller rundt
Page 44 of 208
1
DERES HYUNDAIS EGENSKABER
33
o De forreste airbags har ikke til
formal at udløses ved sammenstød fra siden, bagfra eller ved at bilen ruller rundt. Desudenvil airbags’ene ikke udløses ved frontale sammenstød, der ligger under fartgrænsen for udløsning.
o Føreren bør sidde så langt tilbage som muligt stadig med fuld kontrolover bilen. Hvis man sidder for tætpå airbag’en , kan denne forårsage dødsfald eller alvorlig skade, når den udløses.
o Der må ikke anbringes løse genstande ovenover eller inærheden af airbagmodulerne pårattet, instrumentpanelet og panelet ovenover handskerummet i passagersiden, fordi sådannegenstande ville kunne forårsage skade, hvis et sammenstød er hårdt nok til at udløse airbags’ene.
o Hvis airbags’ene udløses, skal de udskiftes hos et autoriseretHyundai-værksted o Undgå at pille ved eller afbryde
SRS-ledningsnettet eller andre komponenter i SRS-systemet.Dette ville kunne resultere ipersonskade, hvis airbags’eneudløses som følge af et uheld ellerhvis SRS-systemet derved bliverude af stand til at fungere.
o Undgå at installere en barnesikkerhedsstol på forrestepassagersæde. En barne
-
sikkerhedsstol må aldrig anbringes på forsædet. Det lillebarn kunne blive skadet alvorligteller dræbt, hvis en airbag udløsessom følge af et uheld.
o Lad aldrig børn sidde på forreste passagersæde under kørslen. Hvisstørre børn (teenagers og derover)skal sidde på forsædet, skal mansikre sig, at de altid harsikkerhedsselen fastspændt og atsædet er skubbet så langt tilbage som muligt. o For maksimal sikkerheds
-
beskyttelse ved alle typer sammenstød, skal alle passagererog føreren altid have sikkerhedsselen fastspændt, uanset tilstedeværelse af airbageller ej, for at nedsætte risikoen for alvorlig personskade eller dødsfald ved et sammenstød.Undgå at sidde eller læne Dem unødvendigt tæt op ad airbag’en under kørslen.
o SRS-airbagsystemet skal udløses meget hurtigt for at yde beskyttelseved et sammenstød. Hvis en per- son er ude af fastspændt position pga. manglende brug afsikkerhedssele, kan airbag’en ramme personen med fuld kraft og forårsage personskade ellerdødsfald.
Page 45 of 208
1DERES HYUNDAIS EGENSKABER
34
SRI-lampen, der påminder om SRS- tjek, begynder at lyse iinstrumentpanelet i ca. 6 sekunder efter, at tændingsnøglen er drejet i "ON", eller efter at motoren er startet,hvorefter den vil gå ud.
B240B02L
B240B03L
B240B03GK-GCT SRS Komponenter og funktioner SRS består af følgende komponenter:
- Airbag-modul til førersiden
- Airbag modul monteret ipassagersiden
- SRS serviceindikator (SRI)
- SRS styremodul (SRSCM) SRS styremodulet (SRSCM) overvåger alle elementer, mens tændingsnøglener drejet til "ON", for at afgøre om et frontalt eller næsten frontalt sammenstød er så kraftigt, at det erpåkrævet at blæse airbag'en op. B240B01L
yderligere åbning af afdækningen giverderefter mulighed for, at airbag'en kanblæses helt op.
Airbag-modulerne er placeret i midten
af rattet og i frontpanelet overhandskerummet i passagersiden. Nårstyremodulet registrerer et betydeligt stød på bilens forende, vil airbag'en aktiveres.
Når opblæsningen sker, rives specielle
sømme, der er støbt direkte på ratpudens afdækning, over på grund af trykket fra airbag ‘ens udvidelse, En helt fyldt airbag gør sammen med
en korrekt anvendt si kkerhedssele
førerens og passagerens fremadgående bevægelser langsommere og
formindsker på den måde risikoen forkvæstelser på hovedet eller brystkassen.
Når airbag'en er blæst helt op,
begynder tømningen af den straks for at give føreren udsyn fremad ogmulighed for at styre bilen.
Page 46 of 208
1
DERES HYUNDAIS EGENSKABER
35
Airbag monteret i passagersiden
OGK016241
FORSIGTIG:
o I biler med airbag i passagersiden må der ikke monteres eller placeres nogen former for udstyr (kopholder, kassetteholder,klister-mærker osv.) på panelet foran det forreste passagersæde oven over handskerummet, dasådanne genstande kan forvandles til farlige projektiler og resultere i personskade, hvisairbaggen i passagersiden aktiveres.
!
o Hvis der monteres en beholdermed flydende "friskluft" inde i bilen, må den ikke placeres inærheden af instrumentpanelet eller på sikkerhedspanelet. Hvis der løber "friskluft" ud på nogen afdisse dele (instrumentpanel, sikkerhedspanel eller ventilator), kan det beskadige disse dele. Hvisvæsken alligevel løber ud på disse flader, skal de omgående vaskes af med vand.
ADVARSEL:
o Når SRS aktiveres, kan det give en kraftig lyd, og der udløsesfint stov. Dette er normalt ogikke farligt.Det fine støv, der dannes, når airbag'en blæses op, kan dog give irritation af huden. Sørg for atvaske hændeme og ansigtet grundigt med lunkent vand og en mild sæbe efter en ulykke, hvorairbag'en blev blæst op.
o SRS-systemet kan kun fungere,
når tændingsnøglen er i "ON".Hvis SRS-systemet ikke fungerer korrekt,
!
Front-Airbag monteret i passagersiden
B240B05L
Page 47 of 208
1DERES HYUNDAIS EGENSKABER
36
(1) SRS-systemets SRI-lampe ikketændes, når tændingsnøglen drejes i "ON" eller når motoren startes.
(2) SRS-systemets SRI-lampe blinker i et sekund og forblivermed at være tændt efter at have været tændt i ca. 6 sekunderefter, at tændingsnøglen er sat i "ON" eller motoren er startet.
(3) SRS-systemets SRI-lampe lyser
under kørslen.
I disse tilfælde bør De få Deres bil undersøgt øjeblikkeligt hos DeresHyundai-forhandler.
o Inden De udskifter en sikring eller
tager kablet af en batteripol, skalDe dreje tændingsnøglen i "LOCK"-stilling eller tage nøglen ud af tændingslåsen. Fjern ellerudskift aldrig sikringer i forbindelse med airbag'en, når tændingsnøglen er i "ON"-stilling,da dette kan udgøre en brandrisiko.
B990B01MC-ACT Sideairbag (Hvis monteret) Denne Hyundai er forsynet med sideairbags i begge forsæder. Formålet med airbags er at yde bilens fører og/eller forsædepassager endnu større sikkerhed, end det er tilfældet med sikkerhedsseler alene. Sideairbags erkonstruerede til kun at udløses ved bestemte typer sidekollisioner, alt afhængig af sammenstødets kraft,vinkel, hastighed og punktet, hvor bilen rammes. De er ikke konstruerede til at udløses ved alle sidekollisioner.
B990B02Y Vigtige sikkerhedspunkter om sideairbagsystemet I det efterfølgende findes en række sikkerhedspunkter angående dettesystem, der altid bør iagttages for at nedsætte risikoen for personskade ved en trafikulykke.
Page 48 of 208
1
DERES HYUNDAIS EGENSKABER
37
! ADVARSEL:
o Side airbag'ene fungerer som et supplement til 3-punkt sikkerhedsselen i fører- ogpassagersiden og er ikke en erstatning for disse. Derfor skal sikkerhedsselen altid være i brugunder kørslen. Side airbags'ene udløses kun ved påvirkninger fra siden, der er hårde nok til at påførealvorlig skade på personer inden i bilen.
o For at sideairbagsystemet kan yde
den bedste beskyttelse og for atforhindre forsædepassager og fører i at komme til skade, fordi ensideairbag udløses, skal begge sidde i en opret stilling og have sikkerhedsselerne korrektfastspændt. Førerens hænder skal være placeret på rattet i positionerne kl. 9.00 og 3.00.Passageren skal helst lade arme og hænder hvile i skødet. o Der må ikke anvendes
sædeovertræk.
o Anvendelse af sædeovertræk kan forringe systemets virkning.
o Der må ikke monteres ekstraudstyr
på siden af eller i nærheden af sideairbags.
o Sædets side må ikke udsættes for
kraftig belastning.
o Der må ikke anbringes noget oven over airbag"en eller mellem airbagog personer.
o Paraplyer, tasker og andre genstande må ikke anbringesmellem fordør og forsæde, da dekan blive til farlige projektiler og forårsage personskade, hvis sideair-bag"en udløses.
o For at forhindre at sideairbags udløses uventet, hvilket kanforårsage personskade, bør manundgå at støde til airbagsensoren, når tændingen er aktiveret. B240C01NF-GCT SRS pleje SRS er praktisk taget vedligeholdelsesfrit, og der er ingendele, der skal ses efter. (Hvis SRS servicekontrollampen (SRI) ikke tændes, eller fortsætter med at lyse,skal Deres bil tjekkes omgående hos Deres Hyundai-forhandler. Alt arbejde på SRS-systemet, såsom fjernelse, installering, reparation eller andet på styrehjulene skal udføres afen autoriseret Hyundai-mekaniker. Uautoriseret håndtering af SRS- systemet kan resultere i alvorligpersonskade.
Page 49 of 208
1DERES HYUNDAIS EGENSKABER
38
! ADVARSEL:
o Brug aldrig en bagudvendt bamestol på forsædet, hvis bilen er udstyret med airbag.
o Ændring af SRS's komponenter eller ledningsnet, inklusivepåklæbning af mærkater påratpudens dæksel eller ændring af karosseriets struktur, kan genere systemets funktion og eventueltmedføre kvæstelser.
B240C01HP
o Rengøring af ratpuden må kun ske med en blød klud, der er tør eller fugtet med rent vand. Opløsnings-eller rensemidler kan have en dårlig indvirkning på airbag- afdækningen og den korrekteopblæsning af airbag'en.
o Placer aldrig ting over eller tæt på
airbag-modulerne på henholdsvisrattet, instrument-panelet eller frontpanelet over handskerummet i passagersiden, idet sådanne tingkan forårsage skader, hvis bilen udsættes for et så kraftigt stød, så airbag'en aktiveres.
o Hvis airbag'en har været blæst op, skal den udskiftes af en autoriseretHyundai forhandler.
o SRS's ledningsnet eller andre af systemets komponenter må ikkeflyttes eller afbrydes. Gør De dette,kan resultatet være kvæstelser på grund af, at airbag'en utilsigtet blæses op, eller fordi systemetikke længere er funktionsdygtigt. o Benyt aldrig barnesæder på
passagersædet foran. Barnet kanfå alvorlige kvæstelser, hvisairbag'en aktiveres i tilfælde af en ulykke.
o Hvis komponenter fra airbag- systemet skal kasseres, eller hvisbilen skal skrottes, skal visse sikkerhedsregler følges. DeresHyundai forhandler kender disse regler og kan give Dem de nødvendige oplysninger. Følgesdisse regler og fremgangsmåder ikke, kan det forøge risikoen for kvæstelser.
o Hvis De sælger bilen, skal De sørge for at informere den nye ejer omdisse vigtige punkter, og at denneinstruktionsbog overgives til den nye ejer sammen med bilen.
Page 50 of 208
1
DERES HYUNDAIS EGENSKABER

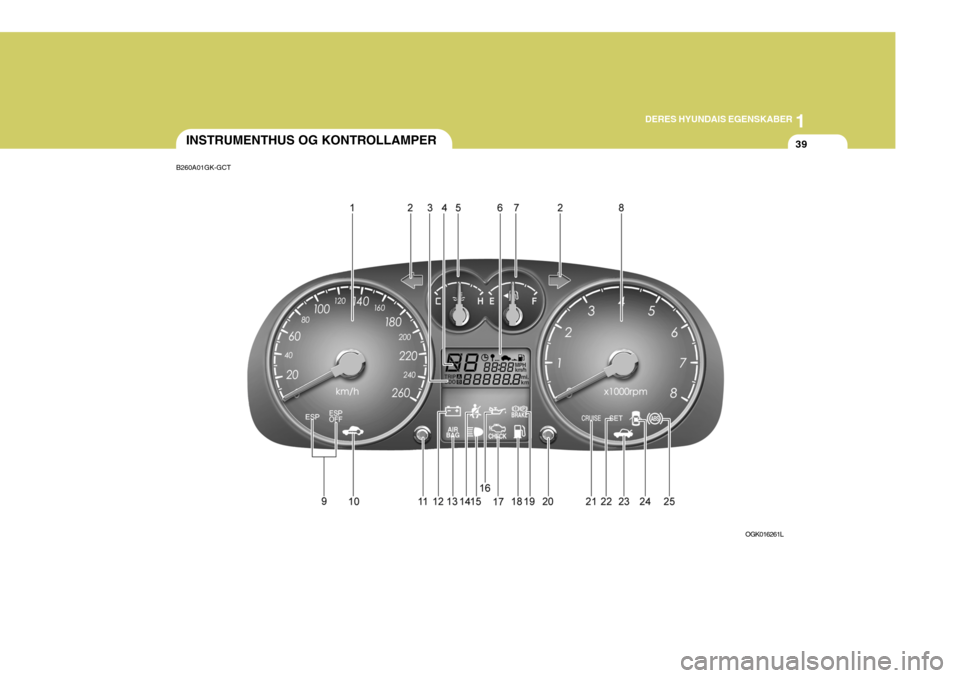

39INSTRUMENTHUS OG KONTROLLAMPER
B260A01GK-GCT
OGK016261L
