Hyundai Elantra 2004 Manuale del proprietario (in Italian)

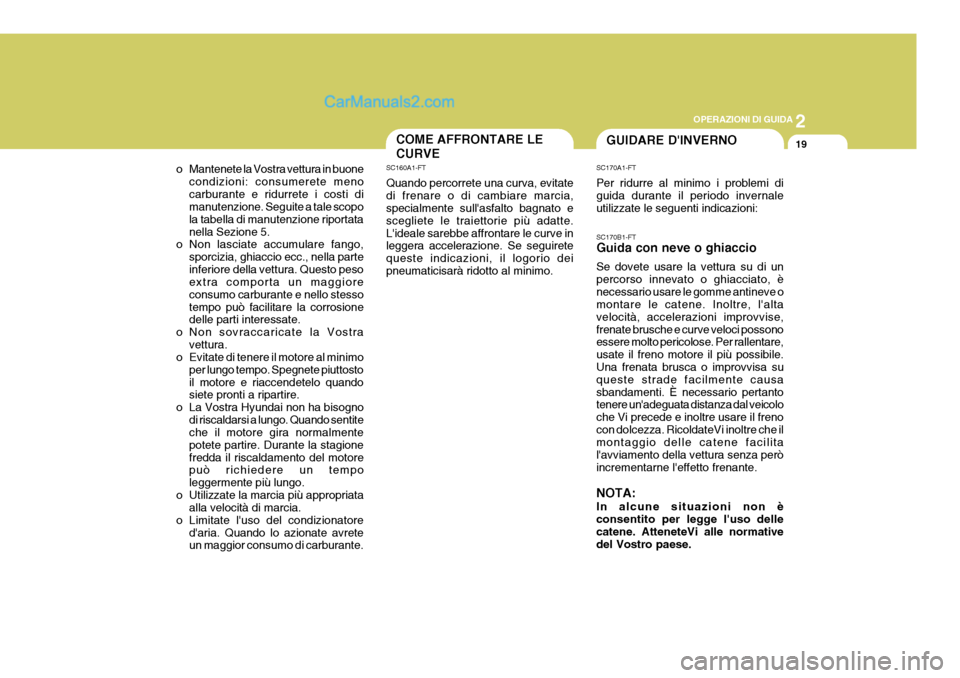

2
OPERAZIONI DI GUIDA
19
o Mantenete la Vostra vettura in buone condizioni: consumerete meno carburante e ridurrete i costi di manutenzione. Seguite a tale scopo la tabella di manutenzione riportatanella Sezione 5.
o Non lasciate accumulare fango,
sporcizia, ghiaccio ecc., nella parteinferiore della vettura. Questo peso extra comporta un maggiore consumo carburante e nello stessotempo può facilitare la corrosione delle parti interessate.
o Non sovraccaricate la Vostra vettura.
o Evitate di tenere il motore al minimo
per lungo tempo. Spegnete piuttosto il motore e riaccendetelo quando siete pronti a ripartire.
o La Vostra Hyundai non ha bisogno di riscaldarsi a lungo. Quando sentiteche il motore gira normalmente potete partire. Durante la stagionefredda il riscaldamento del motore può richiedere un tempo leggermente più lungo.
o Utilizzate la marcia più appropriata alla velocità di marcia.
o Limitate l'uso del condizionatore d'aria. Quando lo azionate avrete un maggior consumo di carburante.COME AFFRONTARE LE CURVE
SC160A1-FT Quando percorrete una curva, evitate di frenare o di cambiare marcia, specialmente sull'asfalto bagnato e scegliete le traiettorie più adatte.L'ideale sarebbe affrontare le curve in leggera accelerazione. Se seguirete queste indicazioni, il logorio deipneumaticisarà ridotto al minimo.GUIDARE D'INVERNO
SC170A1-FT Per ridurre al minimo i problemi di guida durante il periodo invernale utilizzate le seguenti indicazioni: SC170B1-FT Guida con neve o ghiaccio Se dovete usare la vettura su di un percorso innevato o ghiacciato, ènecessario usare le gomme antineve o montare le catene. Inoltre, l'alta velocità, accelerazioni improvvise,frenate brusche e curve veloci possono essere molto pericolose. Per rallentare, usate il freno motore il più possibile. Una frenata brusca o improvvisa su queste strade facilmente causasbandamenti. È necessario pertanto tenere un'adeguata distanza dal veicolo che Vi precede e inoltre usare il frenocon dolcezza. RicoldateVi inoltre che il montaggio delle catene facilita l'avviamento della vettura senza peròincrementarne l'effetto frenante. NOTA: In alcune situazioni non è consentito per legge l'uso dellecatene. AtteneteVi alle normative del Vostro paese.

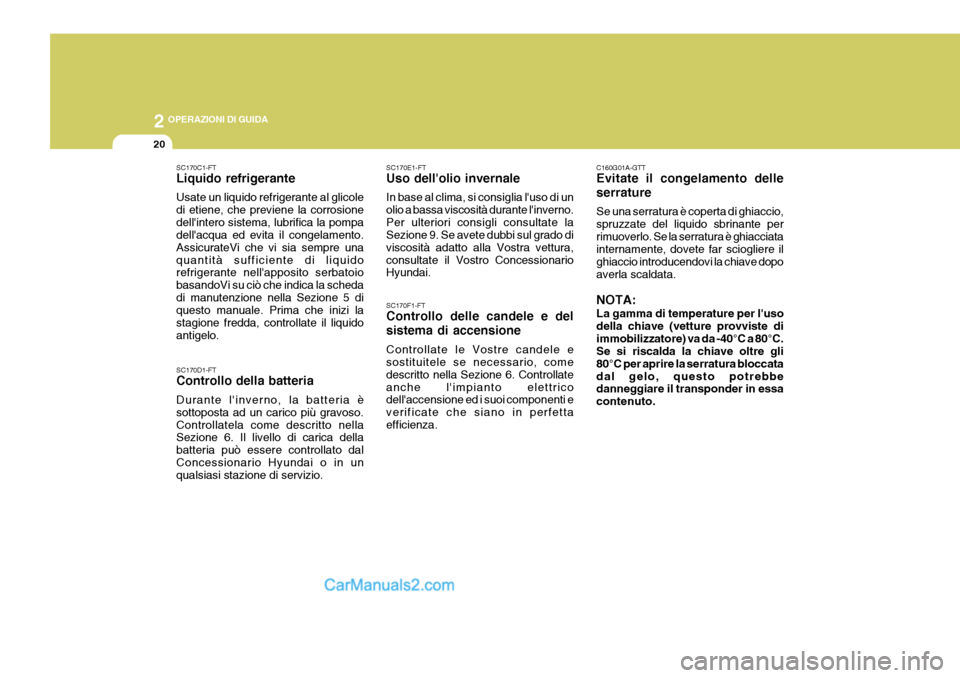

2 OPERAZIONI DI GUIDA
20
C160G01A-GTT Evitate il congelamento delle serrature Se una serratura è coperta di ghiaccio, spruzzate del liquido sbrinante perrimuoverlo. Se la serratura è ghiacciata internamente, dovete far sciogliere il ghiaccio introducendovi la chiave dopoaverla scaldata. NOTA: La gamma di temperature per l'uso della chiave (vetture provviste diimmobilizzatore) va da -40°C a 80°C. Se si riscalda la chiave oltre gli 80°C per aprire la serratura bloccatadal gelo, questo potrebbe danneggiare il transponder in essa contenuto.
SC170C1-FT Liquido refrigerante Usate un liquido refrigerante al glicole di etiene, che previene la corrosionedell'intero sistema, lubrifica la pompa dell'acqua ed evita il congelamento. AssicurateVi che vi sia sempre unaquantità sufficiente di liquido refrigerante nell'apposito serbatoio basandoVi su ciò che indica la schedadi manutenzione nella Sezione 5 di questo manuale. Prima che inizi la stagione fredda, controllate il liquidoantigelo. SC170D1-FT Controllo della batteria Durante l'inverno, la batteria è sottoposta ad un carico più gravoso.Controllatela come descritto nella Sezione 6. Il livello di carica della batteria può essere controllato dalConcessionario Hyundai o in un qualsiasi stazione di servizio.
SC170F1-FT Controllo delle candele e del sistema di accensione Controllate le Vostre candele e sostituitele se necessario, come descritto nella Sezione 6. Controllateanche l'impianto elettrico dell'accensione ed i suoi componenti e verificate che siano in perfettaefficienza.
SC170E1-FT Uso dell'olio invernale In base al clima, si consiglia l'uso di un olio a bassa viscosità durante l'inverno.Per ulteriori consigli consultate la Sezione 9. Se avete dubbi sul grado di viscosità adatto alla Vostra vettura,consultate il Vostro Concessionario Hyundai.

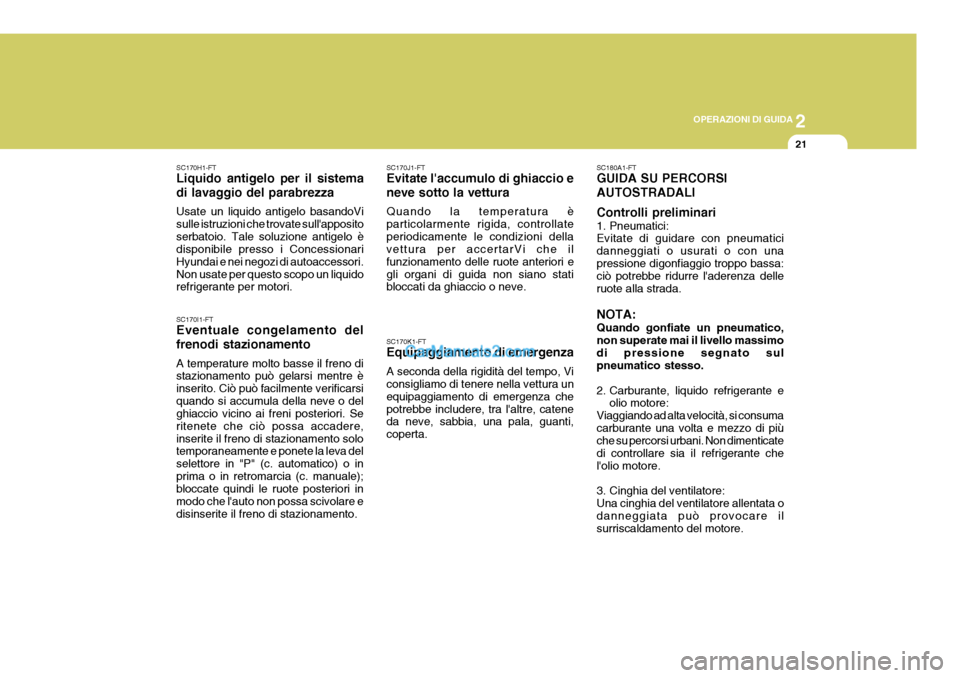

2
OPERAZIONI DI GUIDA
21
SC170H1-FT Liquido antigelo per il sistema di lavaggio del parabrezza Usate un liquido antigelo basandoVi sulle istruzioni che trovate sull'appositoserbatoio. Tale soluzione antigelo è disponibile presso i Concessionari Hyundai e nei negozi di autoaccessori.Non usate per questo scopo un liquido refrigerante per motori.
SC170I1-FT Eventuale congelamento del frenodi stazionamento A temperature molto basse il freno di stazionamento può gelarsi mentre è inserito. Ciò può facilmente verificarsiquando si accumula della neve o del ghiaccio vicino ai freni posteriori. Se ritenete che ciò possa accadere,inserite il freno di stazionamento solo temporaneamente e ponete la leva del selettore in "P" (c. automatico) o inprima o in retromarcia (c. manuale); bloccate quindi le ruote posteriori in modo che l'auto non possa scivolare edisinserite il freno di stazionamento. SC180A1-FT GUIDA SU PERCORSI AUTOSTRADALI Controlli preliminari
1. Pneumatici: Evitate di guidare con pneumatici danneggiati o usurati o con unapressione digonfiaggio troppo bassa: ciò potrebbe ridurre l'aderenza delle ruote alla strada. NOTA: Quando gonfiate un pneumatico, non superate mai il livello massimodi pressione segnato sul pneumatico stesso.
2. Carburante, liquido refrigerante e
olio motore:
Viaggiando ad alta velocità, si consuma carburante una volta e mezzo di più che su percorsi urbani. Non dimenticate di controllare sia il refrigerante chel'olio motore.
3. Cinghia del ventilatore: Una cinghia del ventilatore allentata o danneggiata può provocare il surriscaldamento del motore.
SC170J1-FT Evitate l'accumulo di ghiaccio e neve sotto la vettura Quando la temperatura è particolarmente rigida, controllateperiodicamente le condizioni della vettura per accertarVi che il funzionamento delle ruote anteriori egli organi di guida non siano stati bloccati da ghiaccio o neve. SC170K1-FT Equipaggiamento di emergenza A seconda della rigidità del tempo, Vi consigliamo di tenere nella vettura un equipaggiamento di emergenza chepotrebbe includere, tra l'altre, catene da neve, sabbia, una pala, guanti, coperta.

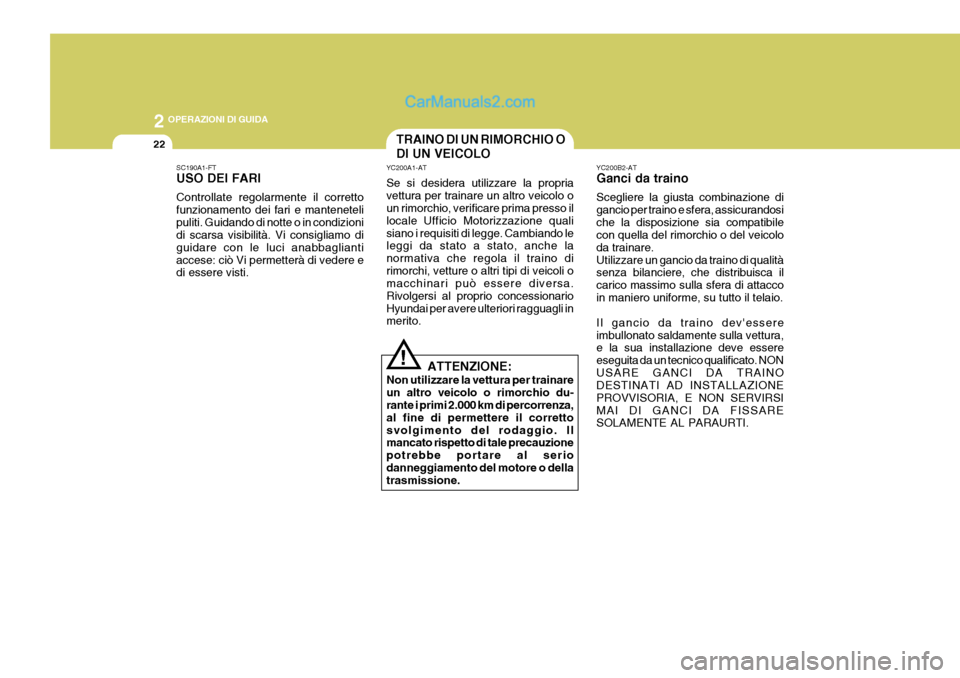

2 OPERAZIONI DI GUIDA
22TRAINO DI UN RIMORCHIO O DI UN VEICOLO
YC200A1-AT Se si desidera utilizzare la propria vettura per trainare un altro veicolo o un rimorchio, verificare prima presso il locale Ufficio Motorizzazione qualisiano i requisiti di legge. Cambiando le leggi da stato a stato, anche la normativa che regola il traino dirimorchi, vetture o altri tipi di veicoli o macchinari può essere diversa. Rivolgersi al proprio concessionarioHyundai per avere ulteriori ragguagli in merito.
ATTENZIONE:
Non utilizzare la vettura per trainare un altro veicolo o rimorchio du- rante i primi 2.000 km di percorrenza, al fine di permettere il correttosvolgimento del rodaggio. Il mancato rispetto di tale precauzione potrebbe portare al seriodanneggiamento del motore o della trasmissione.
!
SC190A1-FT USO DEI FARI Controllate regolarmente il corretto funzionamento dei fari e mantenetelipuliti. Guidando di notte o in condizioni di scarsa visibilità. Vi consigliamo di guidare con le luci anabbagliantiaccese: ciò Vi permetterà di vedere e di essere visti.
YC200B2-AT Ganci da traino Scegliere la giusta combinazione di gancio per traino e sfera, assicurandosiche la disposizione sia compatibile con quella del rimorchio o del veicolo da trainare.Utilizzare un gancio da traino di qualità senza bilanciere, che distribuisca il carico massimo sulla sfera di attaccoin maniero uniforme, su tutto il telaio. Il gancio da traino dev'essere imbullonato saldamente sulla vettura, e la sua installazione deve essere eseguita da un tecnico qualificato. NONUSARE GANCI DA TRAINO DESTINATI AD INSTALLAZIONE PROVVISORIA, E NON SERVIRSIMAI DI GANCI DA FISSARE SOLAMENTE AL PARAURTI.

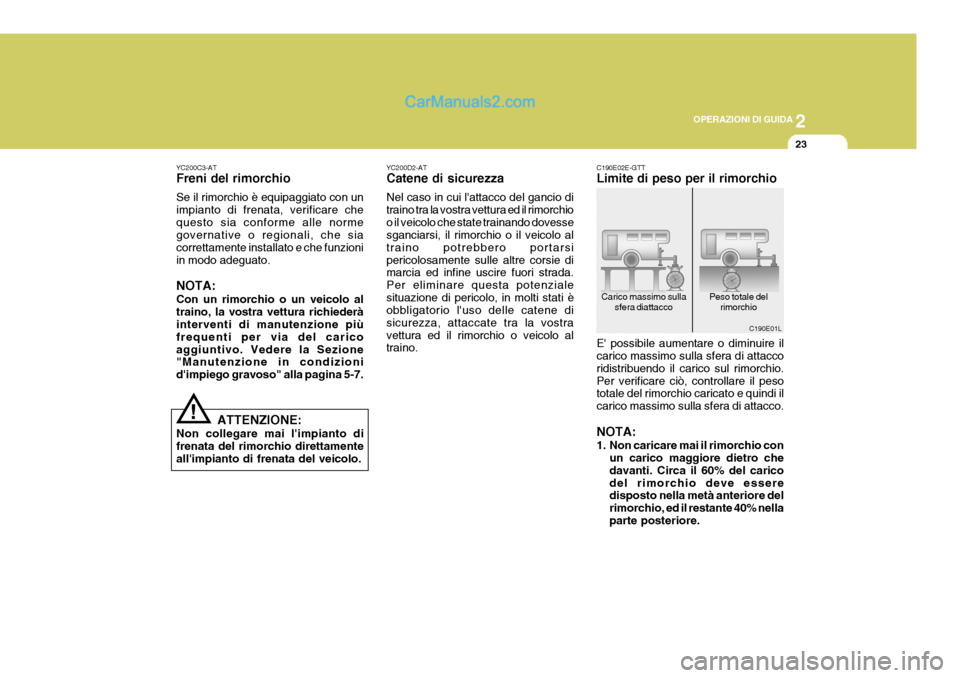

2
OPERAZIONI DI GUIDA
23
YC200C3-AT Freni del rimorchio Se il rimorchio è equipaggiato con un impianto di frenata, verificare chequesto sia conforme alle norme governative o regionali, che sia correttamente installato e che funzioniin modo adeguato. NOTA: Con un rimorchio o un veicolo al traino, la vostra vettura richiederà interventi di manutenzione più frequenti per via del caricoaggiuntivo. Vedere la Sezione "Manutenzione in condizioni d'impiego gravoso" alla pagina 5-7.
ATTENZIONE:
Non collegare mai l'impianto di frenata del rimorchio direttamente all'impianto di frenata del veicolo.
!
C190E02E-GTT Limite di peso per il rimorchio
Carico massimo sulla sfera diattacco Peso totale del
rimorchio
C190E01L
E' possibile aumentare o diminuire il carico massimo sulla sfera di attacco ridistribuendo il carico sul rimorchio.Per verificare ciò, controllare il peso totale del rimorchio caricato e quindi il carico massimo sulla sfera di attacco. NOTA:
1. Non caricare mai il rimorchio con un carico maggiore dietro che davanti. Circa il 60% del caricodel rimorchio deve essere disposto nella metà anteriore del rimorchio, ed il restante 40% nellaparte posteriore.
YC200D2-AT Catene di sicurezza Nel caso in cui l'attacco del gancio di traino tra la vostra vettura ed il rimorchioo il veicolo che state trainando dovesse sganciarsi, il rimorchio o il veicolo al traino potrebbero portarsipericolosamente sulle altre corsie di marcia ed infine uscire fuori strada. Per eliminare questa potenzialesituazione di pericolo, in molti stati è obbligatorio l'uso delle catene di sicurezza, attaccate tra la vostravettura ed il rimorchio o veicolo al traino.

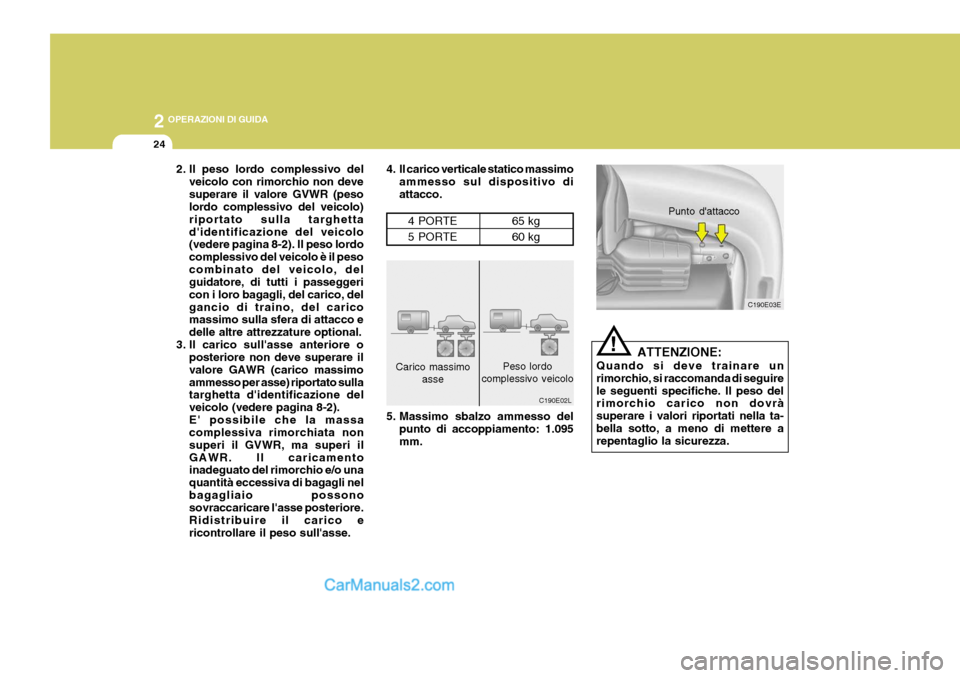

2 OPERAZIONI DI GUIDA
24
C190E02L
Carico massimo
asse
4. Il carico verticale statico massimo
ammesso sul dispositivo di attacco.
65 kg 60 kg
4 PORTE5 PORTE
2. Il peso lordo complessivo del
veicolo con rimorchio non deve superare il valore GVWR (peso lordo complessivo del veicolo) riportato sulla targhettad'identificazione del veicolo (vedere pagina 8-2). Il peso lordo complessivo del veicolo è il pesocombinato del veicolo, del guidatore, di tutti i passeggeri con i loro bagagli, del carico, delgancio di traino, del carico massimo sulla sfera di attacco e delle altre attrezzature optional.
3. Il carico sull'asse anteriore o posteriore non deve superare ilvalore GAWR (carico massimoammesso per asse) riportato sulla targhetta d'identificazione del veicolo (vedere pagina 8-2).E' possibile che la massa complessiva rimorchiata non superi il GVWR, ma superi ilGAWR. Il caricamento inadeguato del rimorchio e/o una quantità eccessiva di bagagli nelbagagliaio possono sovraccaricare l'asse posteriore. Ridistribuire il carico ericontrollare il peso sull'asse. 5. Massimo sbalzo ammesso del
punto di accoppiamento: 1.095mm. Peso lordo
complessivo veicolo
C190E03E
! Punto d'attacco
ATTENZIONE:
Quando si deve trainare un rimorchio, si raccomanda di seguirele seguenti specifiche. Il peso del rimorchio carico non dovrà superare i valori riportati nella ta-bella sotto, a meno di mettere a repentaglio la sicurezza.

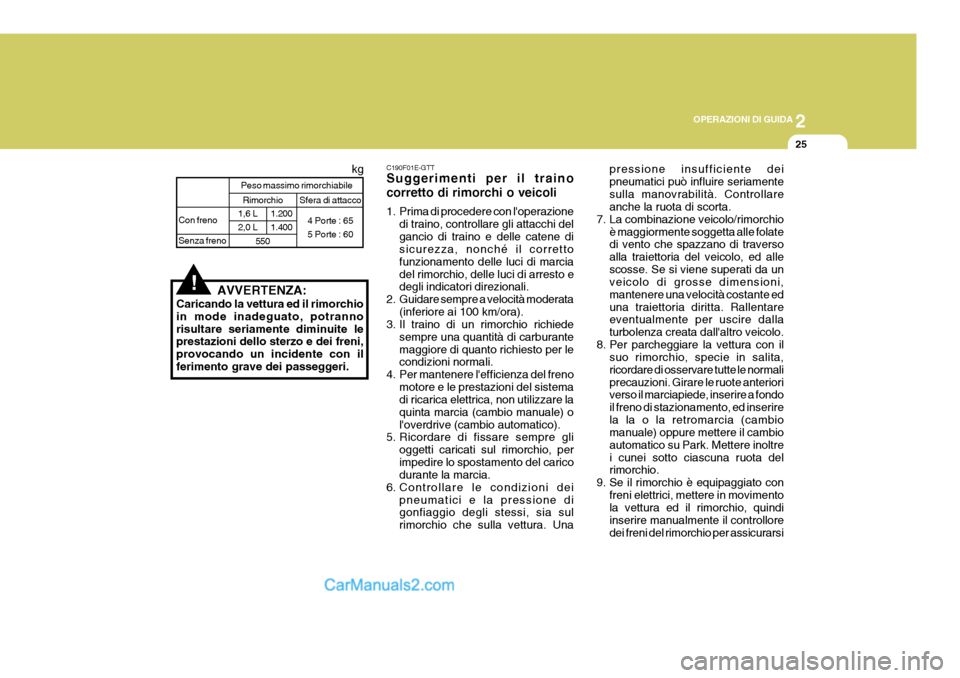

2
OPERAZIONI DI GUIDA
25
Sfera di attacco 4 Porte : 65 5 Porte : 60
Rimorchio
550
Con freno Senza freno kg
!
Peso massimo rimorchiabile
1,6 L 2,0 L
AVVERTENZA:
Caricando la vettura ed il rimorchio in mode inadeguato, potrannorisultare seriamente diminuite le prestazioni dello sterzo e dei freni, provocando un incidente con ilferimento grave dei passeggeri. 1.200 1.400
pressione insufficiente dei pneumatici può influire seriamentesulla manovrabilità. Controllare anche la ruota di scorta.
7. La combinazione veicolo/rimorchio
è maggiormente soggetta alle folatedi vento che spazzano di traverso alla traiettoria del veicolo, ed allescosse. Se si viene superati da un veicolo di grosse dimensioni, mantenere una velocità costante eduna traiettoria diritta. Rallentare eventualmente per uscire dalla turbolenza creata dall'altro veicolo.
8. Per parcheggiare la vettura con il suo rimorchio, specie in salita,ricordare di osservare tutte le normaliprecauzioni. Girare le ruote anteriori verso il marciapiede, inserire a fondo il freno di stazionamento, ed inserirela la o la retromarcia (cambio manuale) oppure mettere il cambio automatico su Park. Mettere inoltrei cunei sotto ciascuna ruota del rimorchio.
9. Se il rimorchio è equipaggiato con freni elettrici, mettere in movimentola vettura ed il rimorchio, quindi inserire manualmente il controlloredei freni del rimorchio per assicurarsi
C190F01E-GTT Suggerimenti per il traino corretto di rimorchi o veicoli
1. Prima di procedere con l'operazione
di traino, controllare gli attacchi del gancio di traino e delle catene di sicurezza, nonché il corretto funzionamento delle luci di marciadel rimorchio, delle luci di arresto e degli indicatori direzionali.
2. Guidare sempre a velocità moderata (inferiore ai 100 km/ora).
3. Il traino di un rimorchio richiede
sempre una quantità di carburante maggiore di quanto richiesto per le condizioni normali.
4. Per mantenere l'efficienza del freno motore e le prestazioni del sistemadi ricarica elettrica, non utilizzare la quinta marcia (cambio manuale) ol'overdrive (cambio automatico).
5. Ricordare di fissare sempre gli
oggetti caricati sul rimorchio, perimpedire lo spostamento del carico durante la marcia.
6. Controllare le condizioni dei pneumatici e la pressione digonfiaggio degli stessi, sia sul rimorchio che sulla vettura. Una

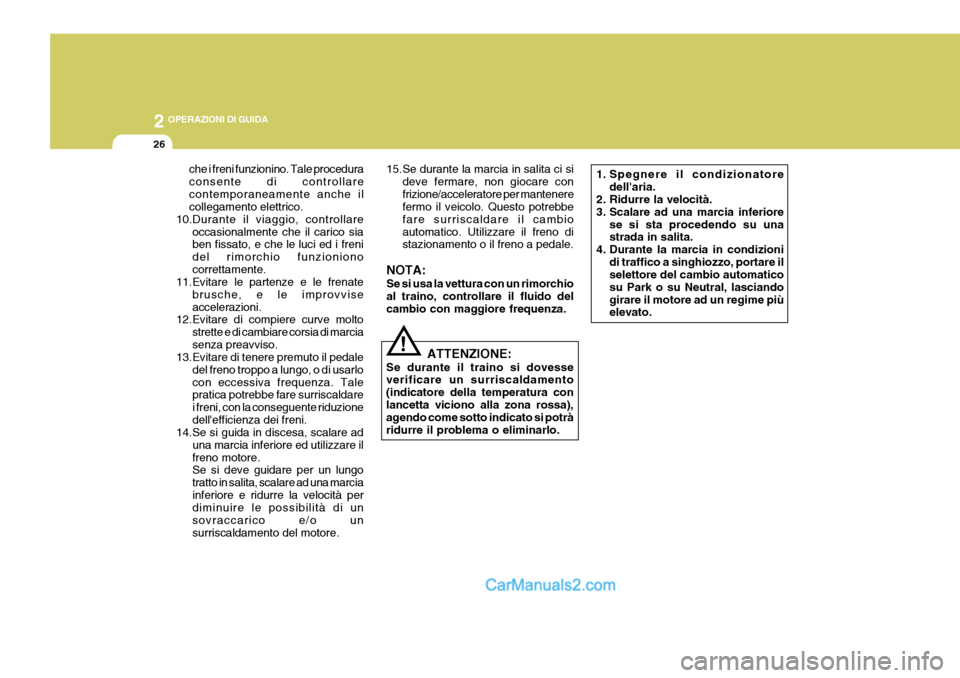

2 OPERAZIONI DI GUIDA
26
che i freni funzionino. Tale procedura consente di controllarecontemporaneamente anche il collegamento elettrico.
10.Durante il viaggio, controllare
occasionalmente che il carico siaben fissato, e che le luci ed i freni del rimorchio funzionionocorrettamente.
11.Evitare le partenze e le frenate
brusche, e le improvviseaccelerazioni.
12.Evitare di compiere curve molto
strette e di cambiare corsia di marciasenza preavviso.
13.Evitare di tenere premuto il pedale
del freno troppo a lungo, o di usarlocon eccessiva frequenza. Tale pratica potrebbe fare surriscaldare i freni, con la conseguente riduzionedell'efficienza dei freni.
14.Se si guida in discesa, scalare ad
una marcia inferiore ed utilizzare ilfreno motore. Se si deve guidare per un lungo tratto in salita, scalare ad una marciainferiore e ridurre la velocità per diminuire le possibilità di un sovraccarico e/o unsurriscaldamento del motore. 15.Se durante la marcia in salita ci si
deve fermare, non giocare confrizione/acceleratore per mantenere fermo il veicolo. Questo potrebbe fare surriscaldare il cambioautomatico. Utilizzare il freno di stazionamento o il freno a pedale.
NOTA: Se si usa la vettura con un rimorchio al traino, controllare il fluido del cambio con maggiore frequenza.
! ATTENZIONE:
Se durante il traino si dovesse verificare un surriscaldamento (indicatore della temperatura conlancetta viciono alla zona rossa), agendo come sotto indicato si potrà ridurre il problema o eliminarlo.
1. Spegnere il condizionatore dell'aria.
2. Ridurre la velocità.
3. Scalare ad una marcia inferiore
se si sta procedendo su una strada in salita.
4. Durante la marcia in condizioni di traffico a singhiozzo, portare ilselettore del cambio automatico su Park o su Neutral, lasciandogirare il motore ad un regime più elevato.

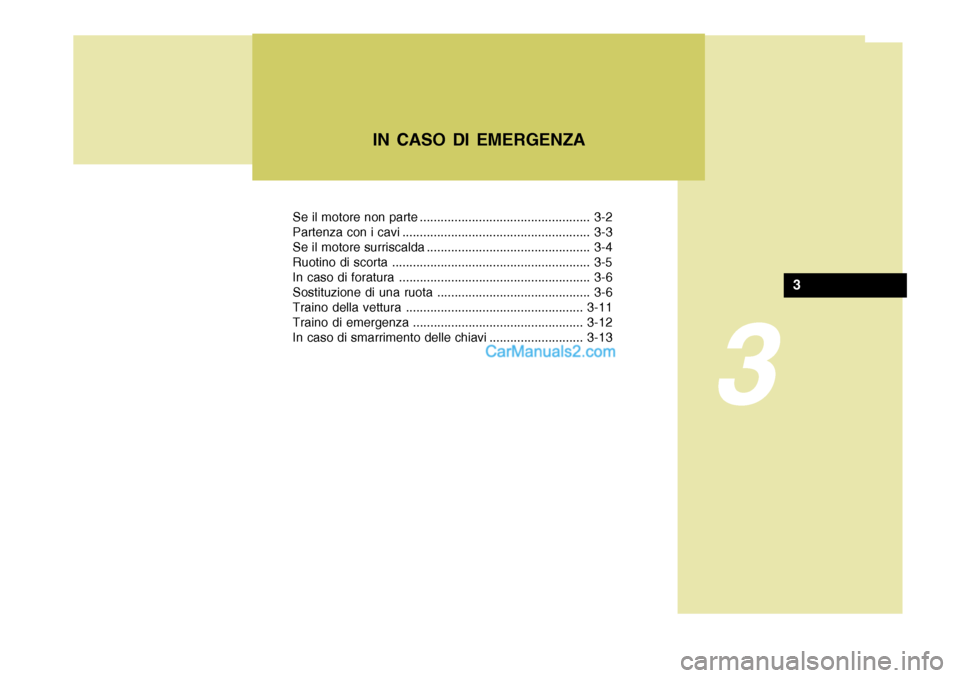

Se il motore non parte ................................................. 3-2
Partenza con i cavi ...................................................... 3-3
Se il motore surriscalda ............................................... 3-4
Ruotino di scorta ......................................................... 3-5
In caso di foratura ....................................................... 3-6
Sostituzione di una ruota ............................................ 3-6
Traino della vettura ...................................................3-11
Traino di emergenza ................................................. 3-12
In caso di smarrimento delle chiavi ........................... 3-13
IN CASO DI EMERGENZA
3
3

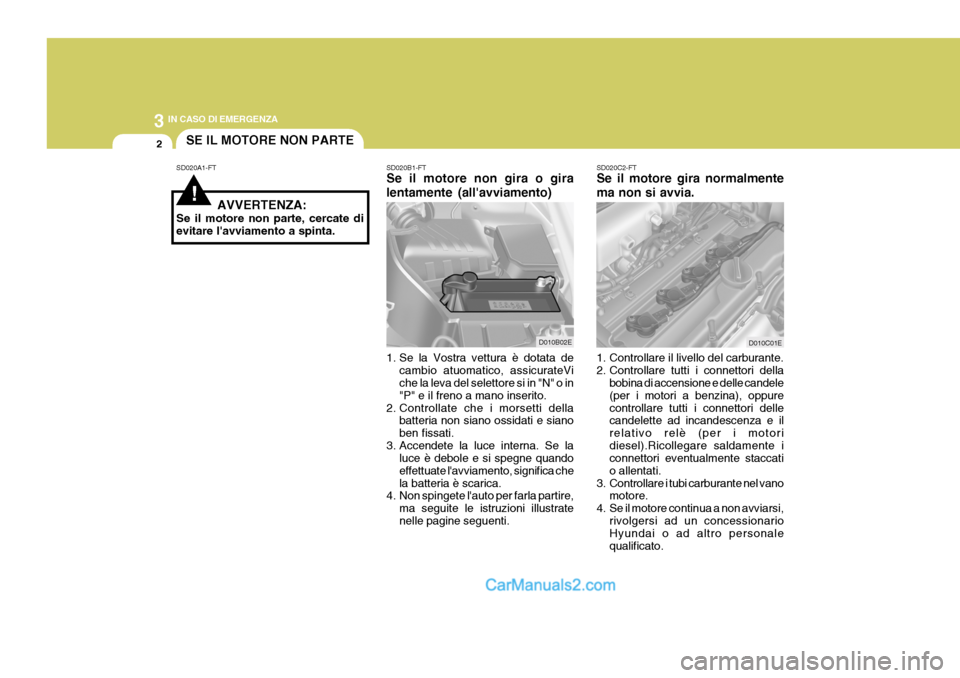

3 IN CASO DI EMERGENZA
2SE IL MOTORE NON PARTE
SD020A1-FT SD020B1-FT
Se il motore non gira o gira lentamente (all'avviamento)
1. Se la Vostra vettura è dotata de cambio atuomatico, assicurateVi che la leva del selettore si in "N" o in "P" e il freno a mano inserito.
2. Controllate che i morsetti della batteria non siano ossidati e sianoben fissati.
3. Accendete la luce interna. Se la luce è debole e si spegne quandoeffettuate l'avviamento, significa chela batteria è scarica.
4. Non spingete l'auto per farla partire,
ma seguite le istruzioni illustratenelle pagine seguenti. SD020C2-FT Se il motore gira normalmente ma non si avvia.
AVVERTENZA:
Se il motore non parte, cercate di evitare l'avviamento a spinta.
1. Controllare il livello del carburante.
2. Controllare tutti i connettori dellabobina di accensione e delle candele(per i motori a benzina), oppurecontrollare tutti i connettori delle candelette ad incandescenza e il relativo relè (per i motoridiesel).Ricollegare saldamente i connettori eventualmente staccati o allentati.
3. Controllare i tubi carburante nel vano motore.
4. Se il motore continua a non avviarsi, rivolgersi ad un concessionario Hyundai o ad altro personale qualificato.
!
D010B02E D010C01E
