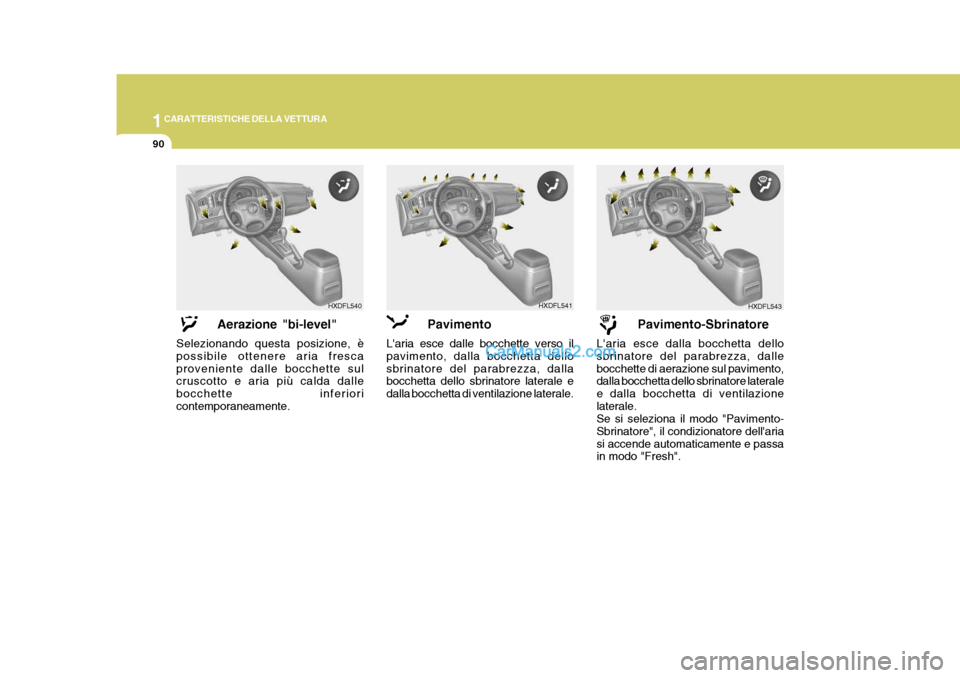

Aerazione "bi-level"
Selezionando questa posizione, è possibile ottenere aria frescaproveniente dalle bocchette sul cruscotto e aria più calda dalle bocchette inferioricontemporaneamente. Pavimento
L'aria esce dalle bocchette verso ilpavimento, dalla bocchetta dellosbrinatore del parabrezza, dalla bocchetta dello sbrinatore laterale e dalla bocchetta di ventilazione laterale. Pavimento-Sbrinatore
L'aria esce dalla bocchetta dellosbrinatore del parabrezza, dallebocchette di aerazione sul pavimento, dalla bocchetta dello sbrinatore laterale e dalla bocchetta di ventilazionelaterale. Se si seleziona il modo "Pavimento- Sbrinatore", il condizionatore dell'ariasi accende automaticamente e passa in modo "Fresh".

1
CARATTERISTICHE DELLA VETTURA
91

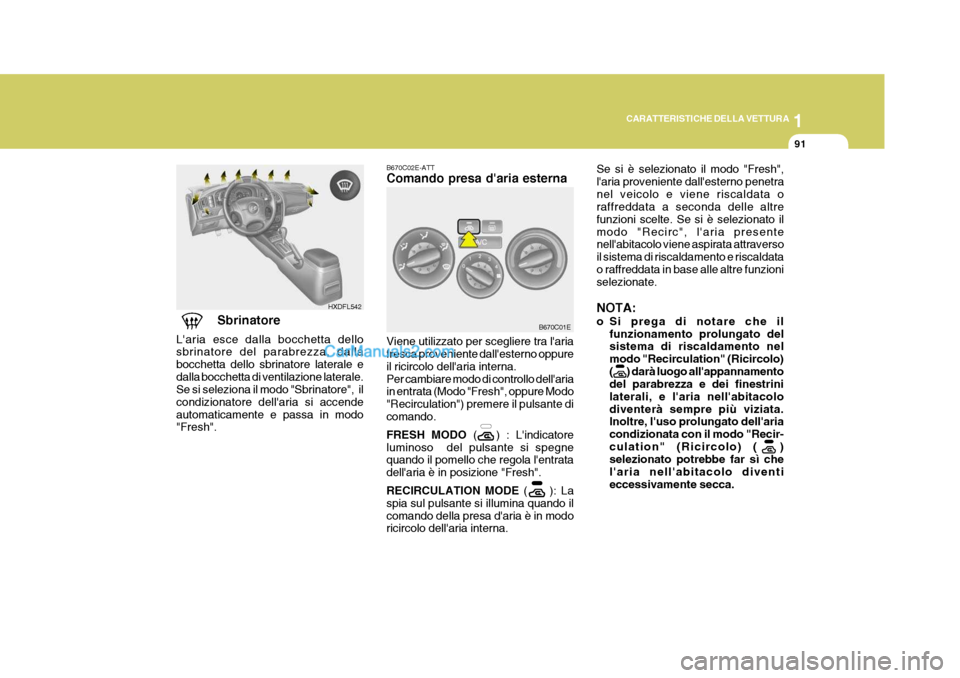

Viene utilizzato per scegliere tra l'aria fresca proveniente dall'esterno oppure il ricircolo dell'aria interna.Per cambiare modo di controllo dell'aria in entrata (Modo "Fresh", oppure Modo "Recirculation") premere il pulsante dicomando. FRESH MODO ( ) : L'indicatore
luminoso del pulsante si spegne quando il pomello che regola l'entrata dell'aria è in posizione "Fresh". RECIRCULATION MODE ( ): La
spia sul pulsante si illumina quando il comando della presa d'aria è in modo ricircolo dell'aria interna.
HXDFL542
B670C01ESbrinatore
L'aria esce dalla bocchetta dello sbrinatore del parabrezza, dalla bocchetta dello sbrinatore laterale edalla bocchetta di ventilazione laterale. Se si seleziona il modo "Sbrinatore", il condizionatore dell'aria si accendeautomaticamente e passa in modo "Fresh". Se si è selezionato il modo "Fresh", l'aria proveniente dall'esterno penetranel veicolo e viene riscaldata o raffreddata a seconda delle altre funzioni scelte. Se si è selezionato ilmodo "Recirc", l'aria presente nell'abitacolo viene aspirata attraverso il sistema di riscaldamento e riscaldatao raffreddata in base alle altre funzioni selezionate. NOTA:
o Si prega di notare che il
funzionamento prolungato del sistema di riscaldamento nel modo "Recirculation" (Ricircolo)( ) darà luogo all'appannamento del parabrezza e dei finestrini laterali, e l'aria nell'abitacolodiventerà sempre più viziata. Inoltre, l'uso prolungato dell'aria condizionata con il modo "Recir-culation" (Ricircolo) ( ) selezionato potrebbe far sì che l'aria nell'abitacolo diventieccessivamente secca.
B670C02E-ATT Comando presa d'aria esterna

1CARATTERISTICHE DELLA VETTURA
92
B670A01E
B670E01E
B690A01E
COMANDI RISCALDAMENTO

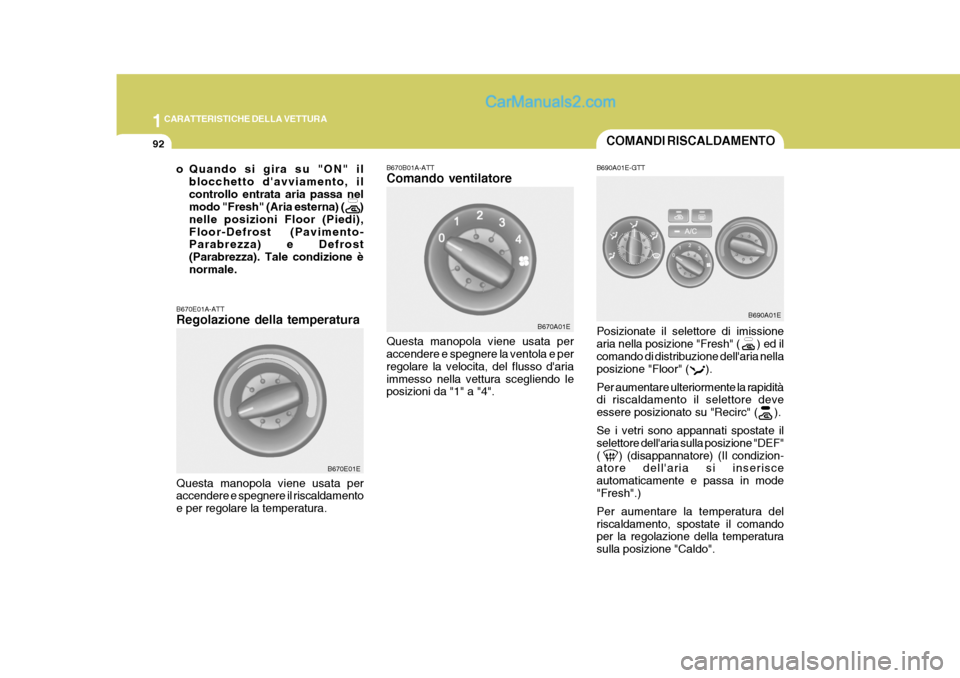

B670E01A-ATT Regolazione della temperatura Questa manopola viene usata per accendere e spegnere il riscaldamento e per regolare la temperatura. B670B01A-ATT Comando ventilatore Questa manopola viene usata per accendere e spegnere la ventola e per regolare la velocita, del flusso d'ariaimmesso nella vettura scegliendo le posizioni da "1" a "4".
B690A01E-GTT Posizionate il selettore di imissione aria nella posizione "Fresh" ( ) ed ilcomando di distribuzione dell'aria nella posizione "Floor" ( ). Per aumentare ulteriormente la rapidità di riscaldamento il selettore deve essere posizionato su "Recirc" ( ). Se i vetri sono appannati spostate il selettore dell'aria sulla posizione "DEF"( ) (disappannatore) (Il condizion- atore dell'aria si inserisce automaticamente e passa in mode"Fresh".) Per aumentare la temperatura del riscaldamento, spostate il comando per la regolazione della temperatura sulla posizione "Caldo".
o Quando si gira su "ON" il
blocchetto d'avviamento, il controllo entrata aria passa nel modo "Fresh" (Aria esterna) ( ) nelle posizioni Floor (Piedi),Floor-Defrost (Pavimento- Parabrezza) e Defrost (Parabrezza). Tale condizione ènormale.

1
CARATTERISTICHE DELLA VETTURA
93SISTEMA DI VENTILAZIONESBRINAMENTO/ DISAPPANNAMENTORISCALDAMENTO "BI-LEVEL" (DUPLICE FLUSSO D'ARIA)
B720A01EB700A01E
B710A01EB720A04S-GTT Per disappannare l'interno del parabrezza:
o Girare il comando del flusso d'aria
sulla posizione "DEF" ( ). (Il condizionatore dell'aria si inserisce automaticamente e passa in mode "Fresh").
o Portare il comando di regolazione della temperatura nella posizionedesiderata.
o Impostare il comando della velocità del ventilatore su una delle posizionida "1" a "4".
B700A02E-GTT
B710A01S-GTT

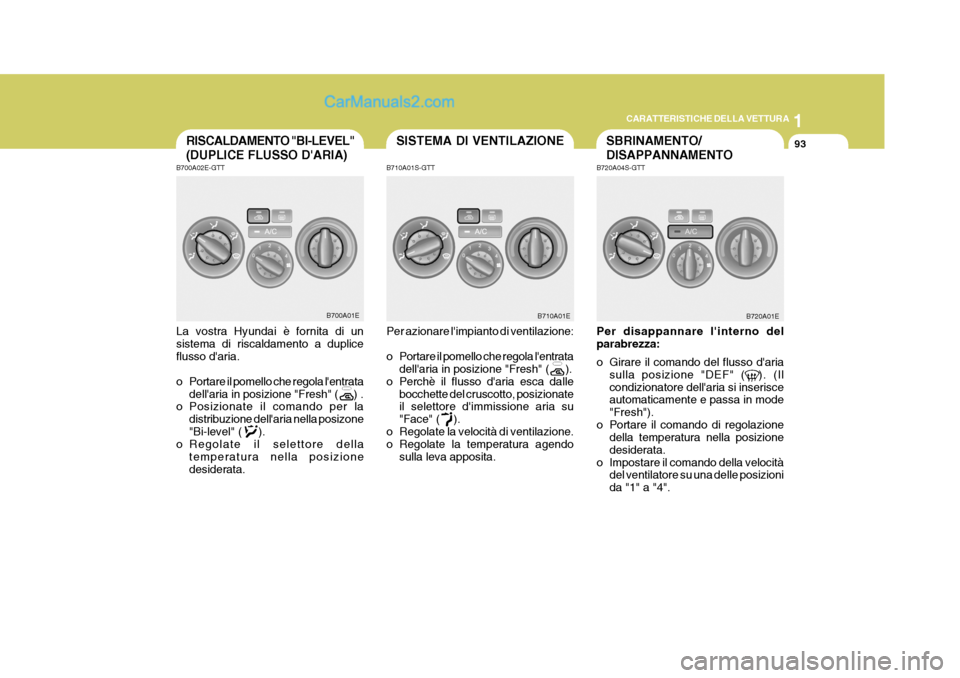

La vostra Hyundai è fornita di unsistema di riscaldamento a dupliceflusso d'aria.
o Portare il pomello che regola l'entrata dell'aria in posizione "Fresh" ( ) .
o Posizionate il comando per la
distribuzione dell'aria nella posizone "Bi-level" ( ).
o Regolate il selettore della
temperatura nella posizionedesiderata. Per azionare l'impianto di ventilazione:
o Portare il pomello che regola l'entrata
dell'aria in posizione "Fresh" ( ).
o Perchè il flusso d'aria esca dalle bocchette del cruscotto, posizionate il selettore d'immissione aria su "Face" ( ).
o Regolate la velocità di ventilazione.
o Regolate la temperatura agendo sulla leva apposita.

1CARATTERISTICHE DELLA VETTURA
94
B740C01E

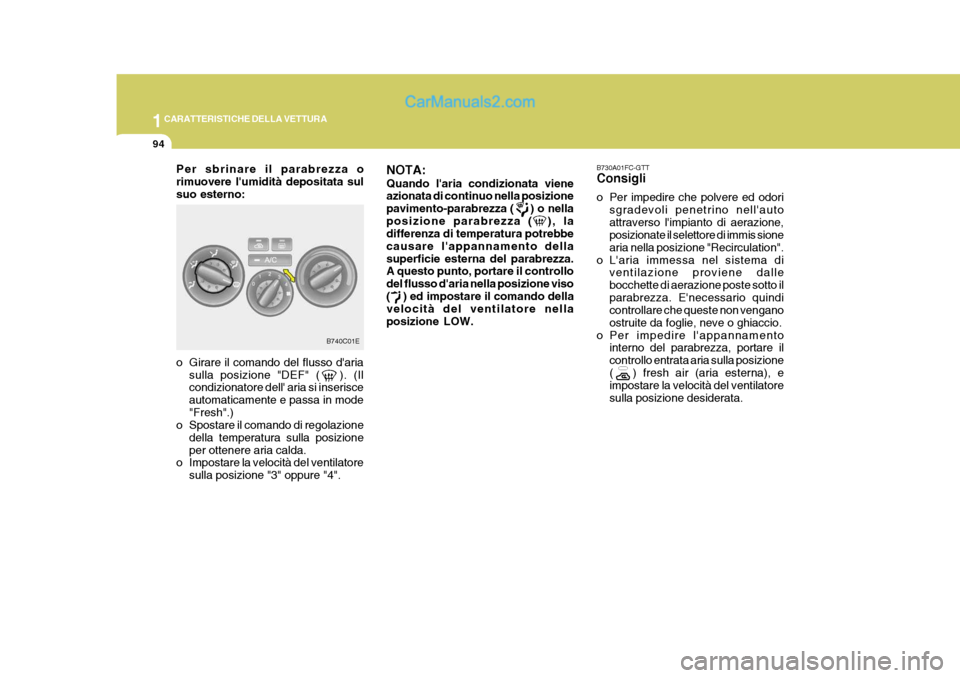

Per sbrinare il parabrezza o rimuovere l'umidità depositata sulsuo esterno:
B730A01FC-GTT Consigli
o Per impedire che polvere ed odori
sgradevoli penetrino nell'auto attraverso l'impianto di aerazione, posizionate il selettore di immis sione aria nella posizione "Recirculation".
o L'aria immessa nel sistema di ventilazione proviene dallebocchette di aerazione poste sotto ilparabrezza. E'necessario quindi controllare che queste non vengano ostruite da foglie, neve o ghiaccio.
o Per impedire l'appannamento interno del parabrezza, portare ilcontrollo entrata aria sulla posizione( ) fresh air (aria esterna), e impostare la velocità del ventilatore sulla posizione desiderata.
o Girare il comando del flusso d'aria
sulla posizione "DEF" ( ). (Il condizionatore dell' aria si inserisce automaticamente e passa in mode"Fresh".)
o Spostare il comando di regolazione
della temperatura sulla posizioneper ottenere aria calda.
o Impostare la velocità del ventilatore
sulla posizione "3" oppure "4". NOTA: Quando l'aria condizionata viene azionata di continuo nella posizione pavimento-parabrezza ( ) o nellaposizione parabrezza ( ), la differenza di temperatura potrebbe causare l'appannamento dellasuperficie esterna del parabrezza. A questo punto, portare il controllo del flusso d'aria nella posizione viso( ) ed impostare il comando della velocità del ventilatore nella posizione LOW.

1
CARATTERISTICHE DELLA VETTURA
95INTERRUTTORE DEL CONDIZIONATORE D'ARIA
B740A02E
B740B01E

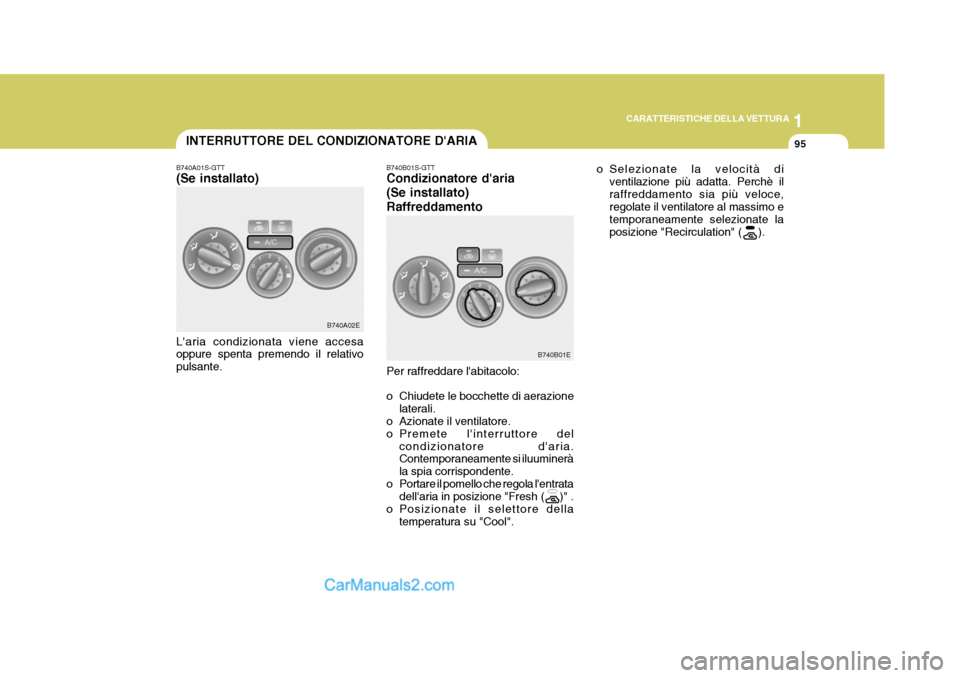

B740A01S-GTT (Se installato) L'aria condizionata viene accesa oppure spenta premendo il relativo pulsante. B740B01S-GTT Condizionatore d'aria (Se installato)Raffreddamento Per raffreddare l'abitacolo:
o Chiudete le bocchette di aerazione
laterali.
o Azionate il ventilatore.
o Premete l'interruttore del
condizionatore d'aria. Contemporaneamente si iluuminerà la spia corrispondente.
o Portare il pomello che regola l'entrata dell'aria in posizione "Fresh ( )" .
o Posizionate il selettore della temperatura su "Cool". o Selezionate la velocità di
ventilazione più adatta. Perchè ilraffreddamento sia più veloce, regolate il ventilatore al massimo e temporaneamente selezionate laposizione "Recirculation" ( ).

1CARATTERISTICHE DELLA VETTURA
96

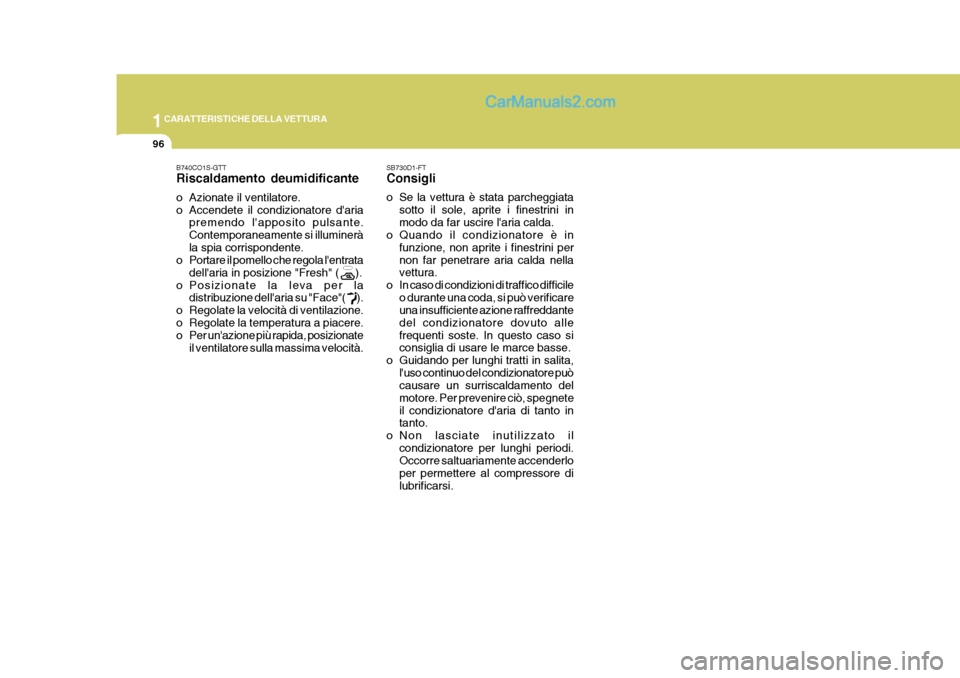

B740CO1S-GTT Riscaldamento deumidificante
o Azionate il ventilatore.
o Accendete il condizionatore d'aria
premendo l'apposito pulsante.Contemporaneamente si illumineràla spia corrispondente.
o Portare il pomello che regola l'entrata
dell'aria in posizione "Fresh" ( ).
o Posizionate la leva per la distribuzione dell'aria su "Face"( ).
o Regolate la velocità di ventilazione.
o Regolate la temperatura a piacere.
o Per un'azione più rapida, posizionate il ventilatore sulla massima velocità. SB730D1-FT Consigli
o Se la vettura è stata parcheggiata
sotto il sole, aprite i finestrini in modo da far uscire l'aria calda.
o Quando il condizionatore è in
funzione, non aprite i finestrini pernon far penetrare aria calda nella vettura.
o In caso di condizioni di traffico difficile o durante una coda, si può verificareuna insufficiente azione raffreddante del condizionatore dovuto allefrequenti soste. In questo caso si consiglia di usare le marce basse.
o Guidando per lunghi tratti in salita, l'uso continuo del condizionatore puòcausare un surriscaldamento del motore. Per prevenire ciò, spegneteil condizionatore d'aria di tanto in tanto.
o Non lasciate inutilizzato il condizionatore per lunghi periodi.Occorre saltuariamente accenderlo per permettere al compressore dilubrificarsi.

1
CARATTERISTICHE DELLA VETTURA
97

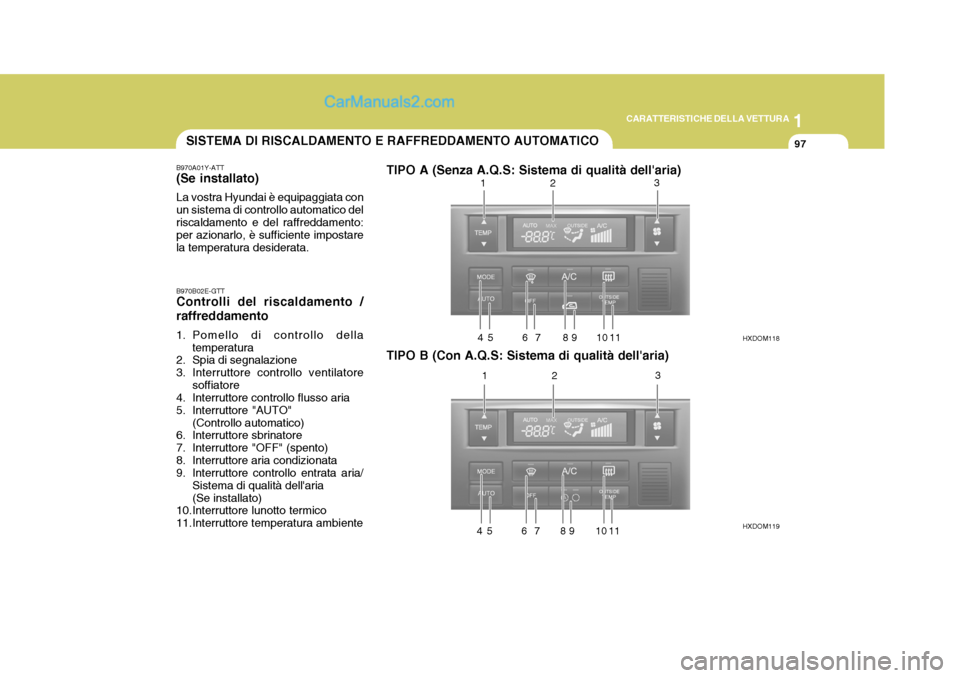

B970A01Y-ATT (Se installato) La vostra Hyundai è equipaggiata con un sistema di controllo automatico delriscaldamento e del raffreddamento: per azionarlo, è sufficiente impostare la temperatura desiderata. B970B02E-GTT Controlli del riscaldamento / raffreddamento
1. Pomello di controllo della
temperatura
2. Spia di segnalazione
3. Interruttore controllo ventilatore
soffiatore
4. Interruttore controllo flusso aria
5. Interruttore "AUTO"
(Controllo automatico)
6. Interruttore sbrinatore
7. Interruttore "OFF" (spento)
8. Interruttore aria condizionata
9. Interruttore controllo entrata aria/
Sistema di qualità dell'aria (Se installato)
10.Interruttore lunotto termico
11.Interruttore temperatura ambiente TIPO A (Senza A.Q.S: Sistema di qualità dell'aria) TIPO B (Con A.Q.S: Sistema di qualità dell'aria)
SISTEMA DI RISCALDAMENTO E RAFFREDDAMENTO AUTOMATICO
HXDOM118 HXDOM119
1
2 3
4 5 6 7 8 9 10 11 12 3
4 5 6 7 8 9 10 11

1CARATTERISTICHE DELLA VETTURA
98

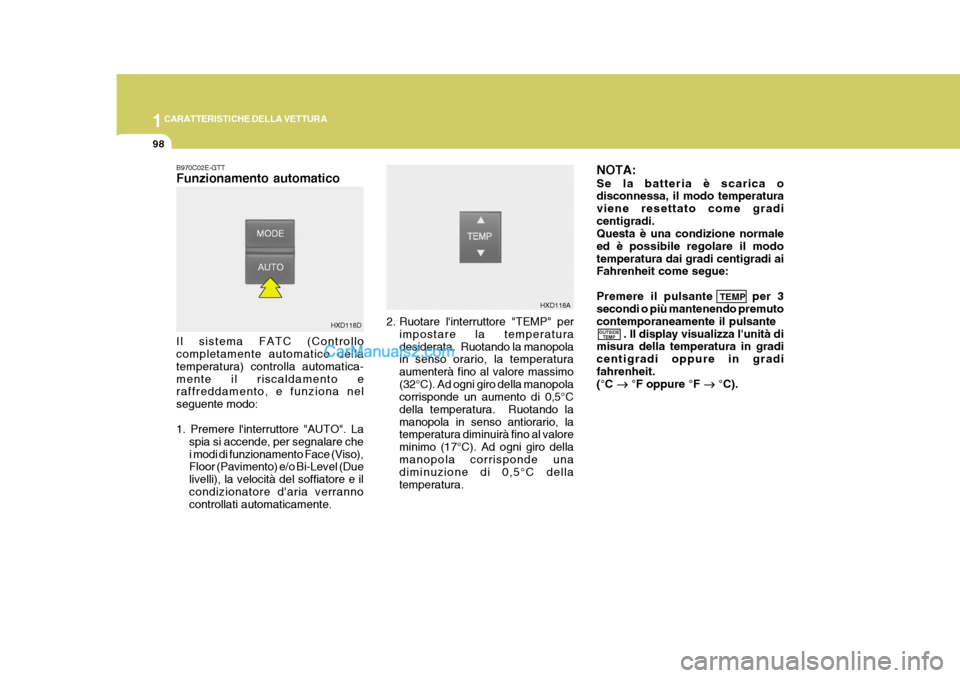

B970C02E-GTT Funzionamento automatico Il sistema FATC (Controllo completamente automatico della temperatura) controlla automatica-mente il riscaldamento e raffreddamento, e funziona nel seguente modo: 1. Premere l'interruttore "AUTO". La
spia si accende, per segnalare che i modi di funzionamento Face (Viso), Floor (Pavimento) e/o Bi-Level (Due livelli), la velocità del soffiatore e ilcondizionatore d'aria verranno controllati automaticamente. 2. Ruotare l'interruttore "TEMP" per
impostare la temperatura desiderata. Ruotando la manopola in senso orario, la temperatura aumenterà fino al valore massimo(32°C). Ad ogni giro della manopola corrisponde un aumento di 0,5°C della temperatura. Ruotando lamanopola in senso antiorario, la temperatura diminuirà fino al valore minimo (17°C). Ad ogni giro dellamanopola corrisponde una diminuzione di 0,5°C della temperatura. NOTA: Se la batteria è scarica o disconnessa, il modo temperatura viene resettato come gradicentigradi. Questa è una condizione normale ed è possibile regolare il modotemperatura dai gradi centigradi ai Fahrenheit come segue: Premere il pulsante
TEMP per 3
secondi o più mantenendo premuto contemporaneamente il pulsante . Il display visualizza l'unità di misura della temperatura in gradi centigradi oppure in gradifahrenheit. (°C

°F oppure °F


°C).
HXD118DOUTSIDE
TEMP
HXD118A

1
CARATTERISTICHE DELLA VETTURA
99
Sensore ottico
HXDFL281S
NOTA: Non appoggiare mai alcun oggetto sul sensore installato nella vettura,per assicurare un controllo ottimale del sistema di riscaldamento e raffreddamento. B995A01Y-GTT Interruttore amb (Temperatura ambiente) Premendo il pulsante , sul display a cristalli liquidi viene visualizzata latemperatura ambiente.
B980A01Y-ATT FUNZIONAMENTO MANUALE Il sistema di riscaldamento e raffreddamento può essere controllatomanualmente, premendo pulsanti diversi dal pulsante "AUTO". In questa condizione, il sistema funziona insequenza in base all'ordine seguito nel premere i pulsanti. La funzione dei pulsanti che nonvengono selezionati risulterà controllata automaticamente. Per tornare al controllo automatico delsistema, premere il pulsante "AUTO".
