Hyundai Elantra 2004 Ägarmanual (in Swedish)

5 VEHICLE MAINTENANCE REQUIREMENTS
10
!

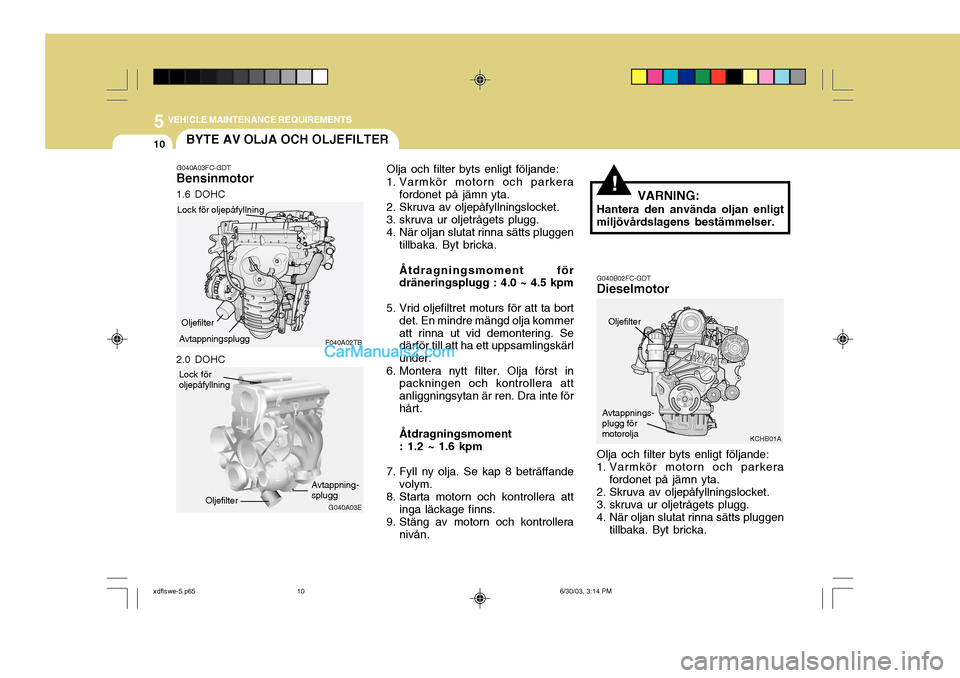

BYTE AV OLJA OCH OLJEFILTER
G040A03FC-GDT
Bensinmotor Olja och filter byts enligt följande:
1. Varmkör motorn och parkera fordonet på jämn yta.
2. Skruva av oljepåfyllningslocket.
3. skruva ur oljetrågets plugg.
4. När oljan slutat rinna sätts pluggen
tillbaka. Byt bricka. Åtdragningsmoment för dräneringsplugg : 4.0 ~ 4.5 kpm
5. Vrid oljefiltret moturs för att ta bort det. En mindre mängd olja kommer att rinna ut vid demontering. Se därför till att ha ett uppsamlingskärl under.
6. Montera nytt filter. Olja först in packningen och kontrollera attanliggningsytan är ren. Dra inte förhårt. Åtdragningsmoment : 1.2 ~ 1.6 kpm
7. Fyll ny olja. Se kap 8 beträffande volym.
8. Starta motorn och kontrollera att
inga läckage finns.
9. Stäng av motorn och kontrollera
nivån.
G040A03E VARNING:
Hantera den använda oljan enligtmiljövårdslagens bestämmelser.
Lock för oljepåfyllning
Avtappning-splugg
Oljefilter G040B02FC-GDT
Dieselmotor
KCHB01A
Olja och filter byts enligt följande:
1. Varmkör motorn och parkera
fordonet på jämn yta.
2. Skruva av oljepåfyllningslocket.
3. skruva ur oljetrågets plugg.
4. När oljan slutat rinna sätts pluggen
tillbaka. Byt bricka.
Avtappnings- plugg förmotorolja
Oljefilter
F040A02TB
Lock för oljepåfyllning
Avtappningsplugg Oljefilter
1.6 DOHC 2.0 DOHC
xdflswe-5.p65
6/30/03, 3:14 PM
10

5
VEHICLE MAINTENANCE REQUIREMENTS
11
!

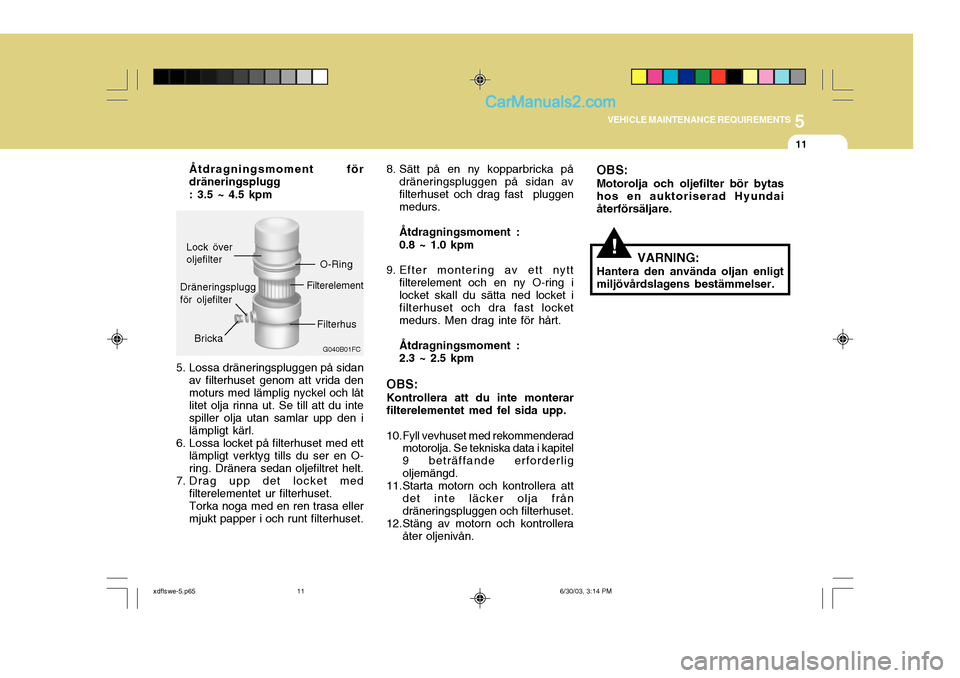

5. Lossa dräneringspluggen på sidan
av filterhuset genom att vrida den moturs med lämplig nyckel och låt litet olja rinna ut. Se till att du inte spiller olja utan samlar upp den ilämpligt kärl.
6. Lossa locket på filterhuset med ett lämpligt verktyg tills du ser en O-ring. Dränera sedan oljefiltret helt.
7. Drag upp det locket med filterelementet ur filterhuset.Torka noga med en ren trasa ellermjukt papper i och runt filterhuset. G040B01FC
8. Sätt på en ny kopparbricka på
dräneringspluggen på sidan av filterhuset och drag fast pluggen medurs. Åtdragningsmoment : 0.8 ~ 1.0 kpm
9. Efter montering av ett nytt filterelement och en ny O-ring i locket skall du sätta ned locket i filterhuset och dra fast locketmedurs. Men drag inte för hårt. Åtdragningsmoment : 2.3 ~ 2.5 kpm
OBS: Kontrollera att du inte monterar
filterelementet med fel sida upp.
10.Fyll vevhuset med rekommenderad motorolja. Se tekniska data i kapitel 9 beträffande erforderligoljemängd.
11.Starta motorn och kontrollera att det inte läcker olja fråndräneringspluggen och filterhuset.
12.Stäng av motorn och kontrollera
åter oljenivån. OBS: Motorolja och oljefilter bör bytas hos en auktoriserad Hyundaiåterförsäljare.
VARNING:
Hantera den använda oljan enligtmiljövårdslagens bestämmelser.
Lock över oljefilter
Dräneringspluggför oljefilter
Bricka O-Ring
Filterelement
Filterhus
Åtdragningsmoment för dräneringsplugg : 3.5 ~ 4.5 kpm
xdflswe-5.p65
6/30/03, 3:14 PM
11

5 VEHICLE MAINTENANCE REQUIREMENTS
12
!

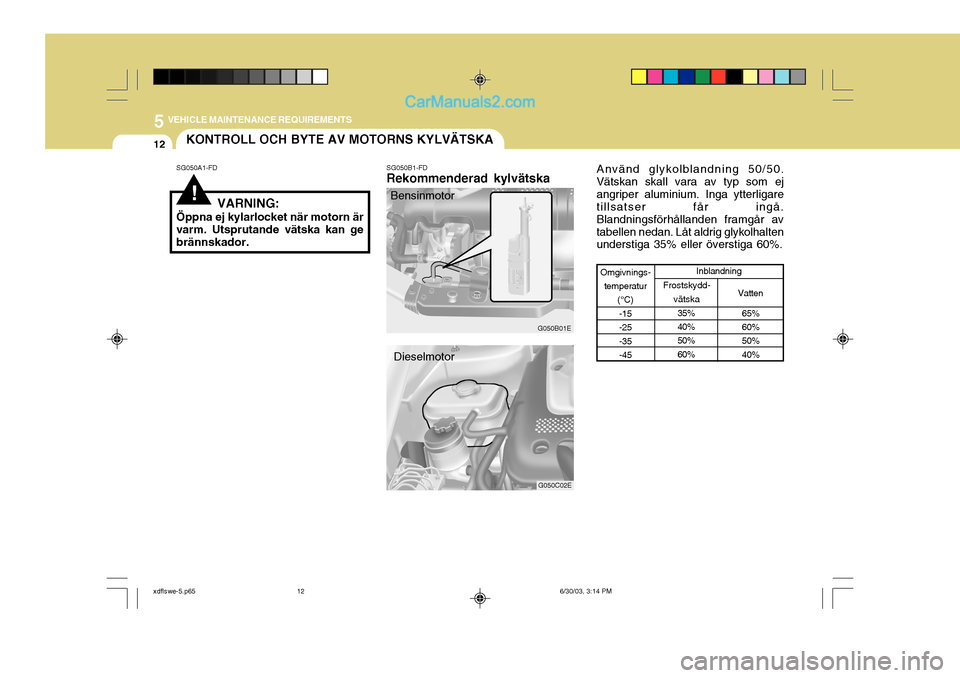

KONTROLL OCH BYTE AV MOTORNS KYLVÄTSKA
SG050B1-FD
Rekommenderad kylvätska
G050B01E
SG050A1-FD
VARNING:
Öppna ej kylarlocket när motorn är varm. Utsprutande vätska kan gebrännskador.
G050C02E
Bensinmotor
Dieselmotor
Vatten 65% 60% 50% 40%
35%40% 50% 60%
Använd glykolblandning 50/50.
Vätskan skall vara av typ som ej angriper aluminium. Inga ytterligare tillsatser får ingå. Blandningsförhållanden framgår avtabellen nedan. Låt aldrig glykolhalten understiga 35% eller överstiga 60%.
Omgivnings-temperatur (°C)
-15 -25-35-45 Inblandning
Frostskydd- vätska
xdflswe-5.p65 6/30/03, 3:14 PM
12

5
VEHICLE MAINTENANCE REQUIREMENTS
13
G050D02A-ADT
Byte av kylvätska
Kylvätskan skall bytas vid intervall som anges i Servicehäftet.
VIKTIGT:
Spill inte kylvätska på lacken.
1. Parkera fordonet på en jämn yta och skruva av kylarlocket.
2. Ställ behållare under och öppna kylarens kran. Stäng kranen.
3. Se kapitel 8 för information om
volym. Fyll på tillräcklig mängd kylvätska enligt tillverkarens uppgifter.
SG050C1-FD
Kontroll av kylvätskenivån Kylvätskenivån kontrolleras på expansionskärlets utsida. Nivån skallligga mellan märkena "LOW" och "FULL" vid kall motor. Fyll på om nödvändigt. Uppsök verkstad omförbrukningen av kylvätskan är onormal.
G050D01E G050D02E
Bensinmotor
Dieselmotor
!
xdflswe-5.p65 6/30/03, 3:14 PM
13

5 VEHICLE MAINTENANCE REQUIREMENTS
14
!
4. Vrid kylarlocket moturs utan att
trycka på det, till stopp, för att släppa ut övertryck. Tag bort kylarlocket genom att trycka ned det och vrida ytterliggare någotmoturs.Fyll på kylvätska i små mängder tilldess nivån når upp till kylarens hals. G050D03E
G050D04E
5. Starta motorn. Fyll expansionskärlet tills nivån ligger mellan LOW och FULL.
6. Sätt tillbaka locken och kontrollera
att inga läckage finns. VARNING Kylfläkten styrs av kylvätskans temperatur och kan starta även ommotorn är avstängd. Var försiktig vid arbete nära fläkten.
VARNING:
Kylfläkten styrs av kylvätskans
temperatur och kan därför starta även om motorn ej går. När kylvätskans temperatur sjunker stängs kylfläkten automatiskt av.
BYTE AV TÄNDSTIFT
G060A01L
G060B01S-GDT Tändstiften skall bytas med intervall
som anges i Servicehäftet. Tecken på att tändstift behöver bytas kan vara misständning vid acceleration,hög bränsleförbrukning, sämre accel- eration m.m.
Använd rekommenderade tändstift. Rekommenderade tändstift: 1.0 ~ 1.1 mm
OBS: Använd alltid rekommenderade
tändstift vid byte. CHAMPION NGK
RC10YC4BKR5ES-11
xdflswe-5.p65
6/30/03, 3:14 PM
14

5
VEHICLE MAINTENANCE REQUIREMENTS
15
!VARNING:
Gör detta arbete med kall motor. HGK257
OBS: Dra inte det nya stiftet alltför hårt. Cylinderlockets gängor riskerar att skadas.
7. Sätt tillbaka tändkabeln. Kontrollera att den fäst ordentligt. HGK258
SG060B1-FD

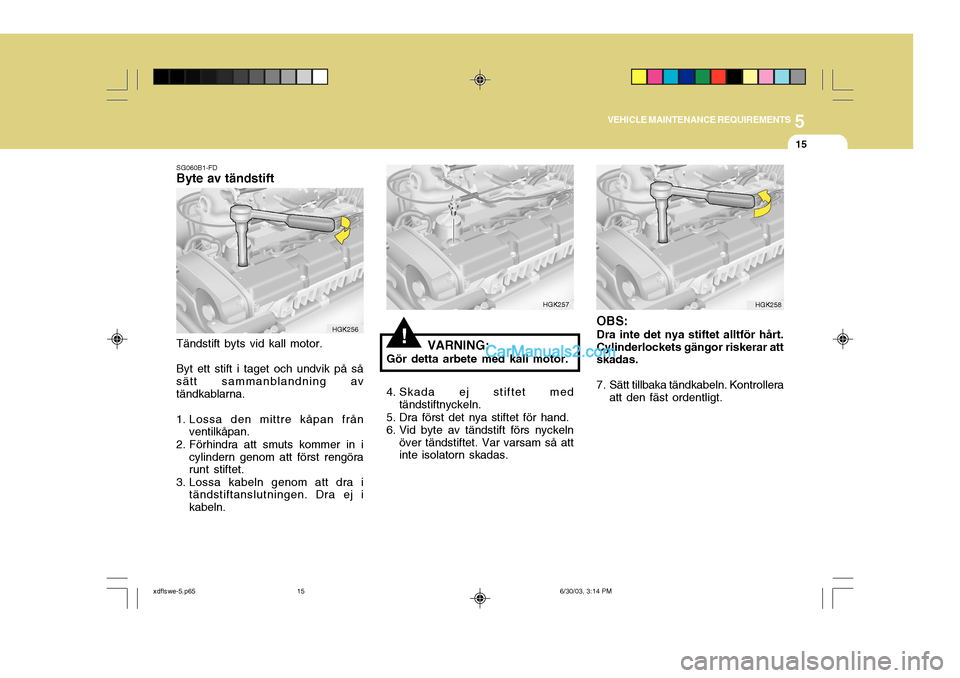

Byte av tändstift
Tändstift byts vid kall motor. Byt ett stift i taget och undvik på så sätt sammanblandning avtändkablarna.
1. Lossa den mittre kåpan från ventilkåpan.
2. Förhindra att smuts kommer in i cylindern genom att först rengöra runt stiftet.
3. Lossa kabeln genom att dra i tändstiftanslutningen. Dra ej i kabeln. HGK256
4. Skada ej stiftet medtändstiftnyckeln.
5. Dra först det nya stiftet för hand.
6. Vid byte av tändstift förs nyckeln över tändstiftet. Var varsam så att inte isolatorn skadas.
xdflswe-5.p65 6/30/03, 3:14 PM
15

5 VEHICLE MAINTENANCE REQUIREMENTS

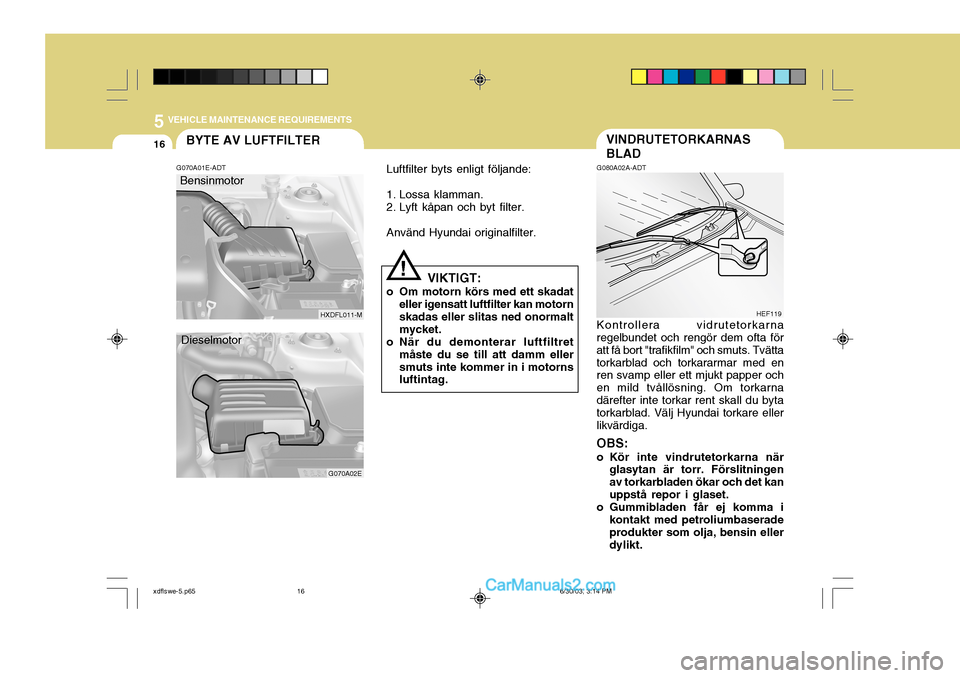

16BYTE AV LUFTFILTER
G070A01E-ADT
HXDFL011-M
Bensinmotor
Luftfilter byts enligt följande:
1. Lossa klamman.
2. Lyft kåpan och byt filter. Använd Hyundai originalfilter.
G070A02E
Dieselmotor
VINDRUTETORKARNAS BLAD
G080A02A-ADT Kontrollera vidrutetorkarna
regelbundet och rengör dem ofta för att få bort "trafikfilm" och smuts. Tvättatorkarblad och torkararmar med en ren svamp eller ett mjukt papper och en mild tvållösning. Om torkarnadärefter inte torkar rent skall du byta torkarblad. Välj Hyundai torkare eller likvärdiga.
OBS:
o Kör inte vindrutetorkarna när glasytan är torr. Förslitningenav torkarbladen ökar och det kanuppstå repor i glaset.
o Gummibladen får ej komma i
kontakt med petroliumbaserade produkter som olja, bensin eller dylikt. HEF119
!
VIKTIGT:
o Om motorn körs med ett skadat eller igensatt luftfilter kan motorn skadas eller slitas ned onormalt mycket.
o När du demonterar luftfiltret måste du se till att damm ellersmuts inte kommer in i motorns luftintag.
xdflswe-5.p65 6/30/03, 3:14 PM
16

5
VEHICLE MAINTENANCE REQUIREMENTS
17PÅFYLLNING AV SPOLARVÄTSKA
G090A02E
Dieselmotor
SG090A1-FD
G090A01E
Bensinmotor
Använd spolarvätska av god kvalite. Spolartanken rymmer ca 3 liter. VARNING:
Kör inte spolarpumpen med tom
vätsketank.
!
KONTROLL AV VÄXELLÅDSOLJA
!
G100A01A
G100A03A-GDT Manuell Växellådsoljan skall bytas med intervall som anges i Servicehäftet. Rekommenderad olja SAE 75W (API GL-4). Växellådans oljevolym Växellådans volym är 2.15 liter.
Urtappningsplugg
PÃ¥fyllning
VARNING:
Oljan bör ej bytas vid varm motor.
xdflswe-5.p65 6/30/03, 3:14 PM
17

5 VEHICLE MAINTENANCE REQUIREMENTS
18
G110A01E-ADT
KONTROLL AV OLJENIVÅN Automatväxellåda
Oljan skall bytas med intervall som
anges i Servicehäftet.
OBS: Oljan i automatväxellådan är från
början klarröd. Med ökad körsträcka förändras färgensuccessivt och oljan blir mörkare röd.
Färgförändringen är normal och
inget tecken på att oljan behöverbytas.
Däremot ska oljan bytas enligt de
anvisningar som finns i serviceprogrammet. G110C01E-GDT
Volym i växellådan
Oljevolymen i den automatiska
växellådan är 6.1 liter (1.6 DOHC)och 7.8 liter (2.0 DOHC). ZG110B1-FD
Rekommenderade vätskor för automatisk växellåda
Den automatiska växellådan är
konstruerad för användning av Castrol Transmax Z eller Quaker State ATF Type HM 2. Skador orsakade genomanvändning av olja som ej uppfyller specifikationerna täcks ej av Hyundai nybilsgaranti.
G100D02A-GDT
Kontroll av växellådans oljenivå
G100B01L
Parkera bilen på en plan yta.
1. Lossa oljepluggen.
2. Känn oljans yta med fingret eller använd en insexnyckel. Ytan skallstå i höjd med hålets kant.
3. Sätt tillbaka pluggen och brickan,
och skruva in den för hand; dragsedan fast den med nyckeln. VARNING:
Oljenivån skall kontrolleras i varmt
tillstånd.
!
xdflswe-5.p65 6/30/03, 3:14 PM
18

5
VEHICLE MAINTENANCE REQUIREMENTS
19

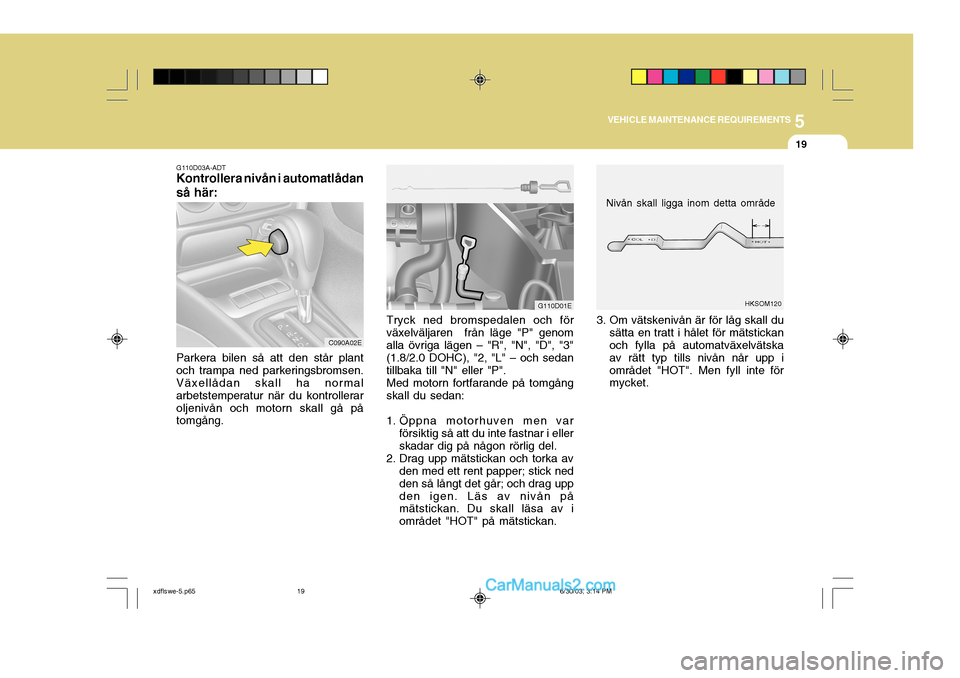

C090A02E
G110D03A-ADT
Kontrollera nivån i automatlådan så här:
Parkera bilen så att den står plant och trampa ned parkeringsbromsen. Växellådan skall ha normal arbetstemperatur när du kontrolleraroljenivån och motorn skall gå på tomgång. Tryck ned bromspedalen och för
växelväljaren från läge "P" genomalla övriga lägen – "R", "N", "D", "3" (1.8/2.0 DOHC), "2, "L" – och sedantillbaka till "N" eller "P".
Med motorn fortfarande på tomgång
skall du sedan:
1. Öppna motorhuven men var försiktig så att du inte fastnar i eller skadar dig på någon rörlig del.
2. Drag upp mätstickan och torka av den med ett rent papper; stick ned den så långt det går; och drag uppden igen. Läs av nivån på mätstickan. Du skall läsa av i området "HOT" på mätstickan.
G110D01EHKSOM120
Nivån skall ligga inom detta område
3. Om vätskenivån är för låg skall du sätta en tratt i hålet för mätstickan och fylla på automatväxelvätska av rätt typ tills nivån når upp iområdet "HOT". Men fyll inte för mycket.
xdflswe-5.p65 6/30/03, 3:14 PM
19
