Hyundai Elantra 2004 Ägarmanual (in Swedish)

1

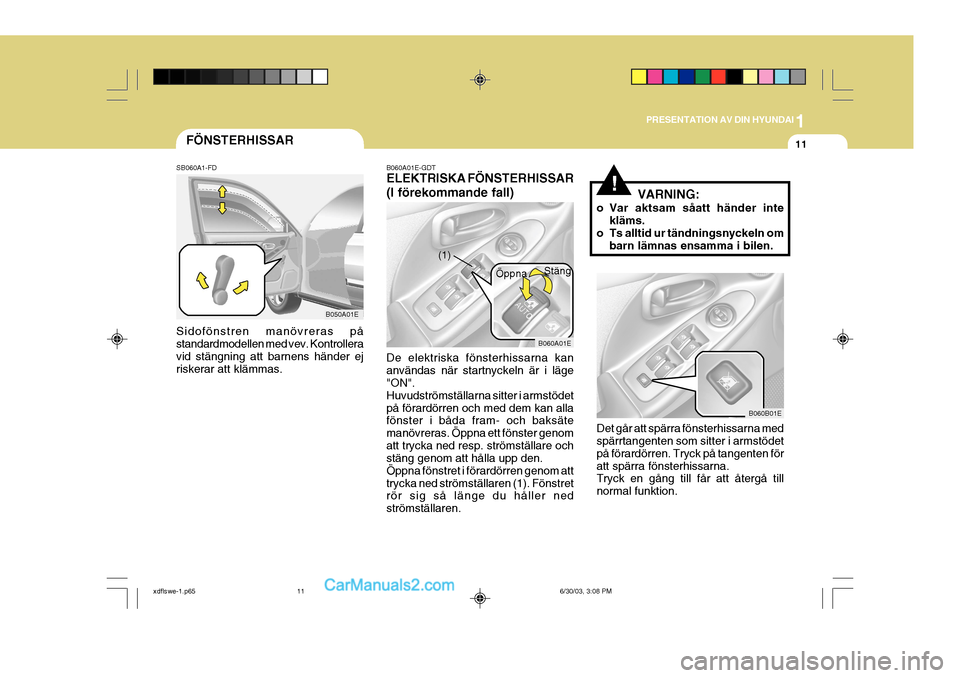

PRESENTATION AV DIN HYUNDAI
11FÖNSTERHISSAR
SB060A1-FD
Sidofönstren manövreras på standardmodellen med vev. Kontrolleravid stängning att barnens händer ej riskerar att klämmas.
B050A01E B060A01E-GDT ELEKTRISKA FÖNSTERHISSAR (I förekommande fall) De elektriska fönsterhissarna kan användas när startnyckeln är i läge "ON". Huvudströmställarna sitter i armstödetpå förardörren och med dem kan alla fönster i båda fram- och baksäte manövreras. Öppna ett fönster genomatt trycka ned resp. strömställare och stäng genom att hålla upp den. Öppna fönstret i förardörren genom atttrycka ned strömställaren (1). Fönstret rör sig så länge du håller ned strömställaren.
Stäng
B060A01E
(1) Öppna VARNING:
o Var aktsam såatt händer inte kläms.
o Ts alltid ur tändningsnyckeln om barn lämnas ensamma i bilen.
Det går att spärra fönsterhissarna med spärrtangenten som sitter i armstödet på förardörren. Tryck på tangenten föratt spärra fönsterhissarna. Tryck en gång till får att återgå till normal funktion.
!
B060B01E
xdflswe-1.p65 6/30/03, 3:08 PM
11

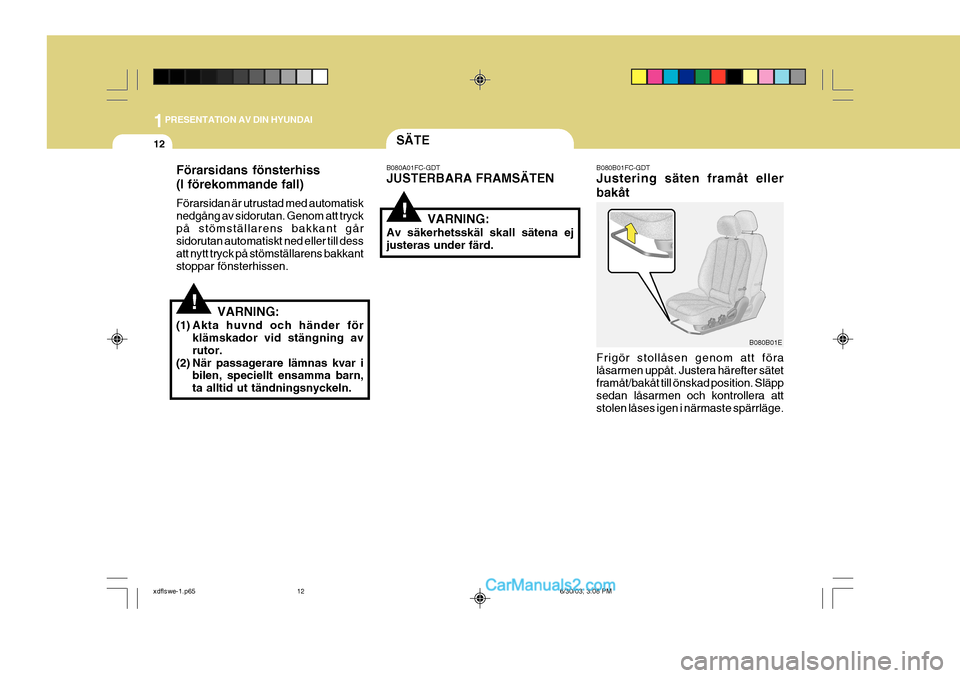

1PRESENTATION AV DIN HYUNDAI
12SÄTE
Förarsidans fönsterhiss (I förekommande fall) Förarsidan är utrustad med automatisk nedgång av sidorutan. Genom att tryckpå stömställarens bakkant går sidorutan automatiskt ned eller till dess att nytt tryck på stömställarens bakkantstoppar fönsterhissen.
VARNING:
(1) Akta huvnd och händer för klämskador vid stängning avrutor.
(2) När passagerare lämnas kvar i bilen, speciellt ensamma barn,ta alltid ut tändningsnyckeln.
!
B080A01FC-GDT JUSTERBARA FRAMSÄTEN
VARNING:
Av säkerhetsskäl skall sätena ej justeras under färd.
!
B080B01FC-GDT Justering säten framåt eller bakåt Frigör stollåsen genom att föra låsarmen uppåt. Justera härefter sätet framåt/bakåt till önskad position. Släpp sedan låsarmen och kontrollera attstolen låses igen i närmaste spärrläge. B080B01E
xdflswe-1.p65
6/30/03, 3:08 PM
12

1

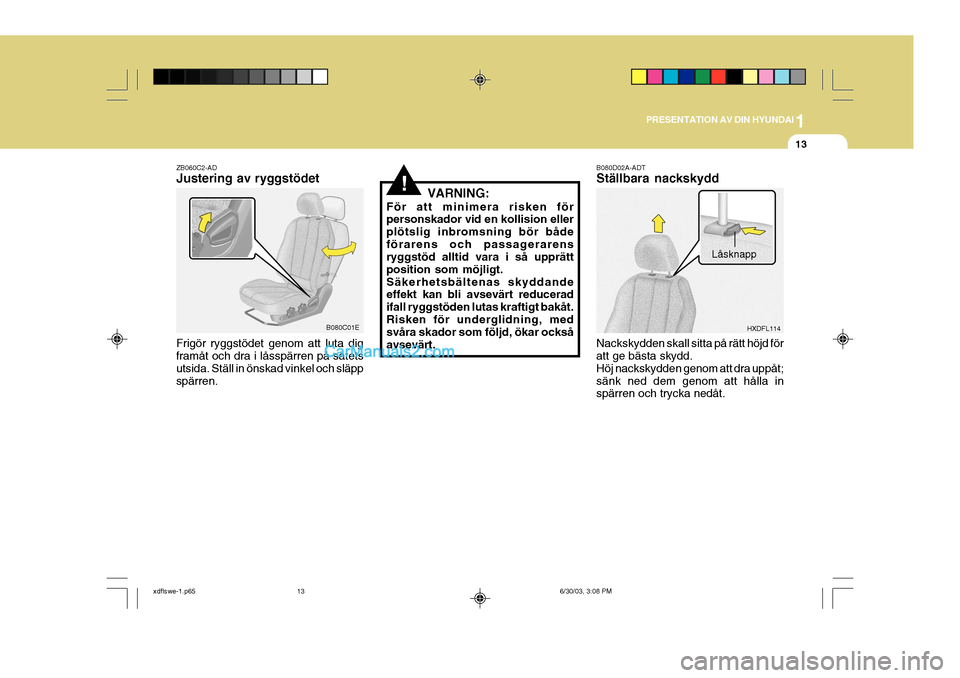

PRESENTATION AV DIN HYUNDAI
13
ZB060C2-AD Justering av ryggstödet
Frigör ryggstödet genom att luta dig framåt och dra i låsspärren på sätets utsida. Ställ in önskad vinkel och släppspärren.
B080C01E VARNING:
För att minimera risken för personskador vid en kollision eller plötslig inbromsning bör bådeförarens och passagerarens ryggstöd alltid vara i så upprätt position som möjligt.Säkerhetsbältenas skyddande effekt kan bli avsevärt reducerad ifall ryggstöden lutas kraftigt bakåt.Risken för underglidning, med svåra skador som följd, ökar också avsevärt.
!
B080D02A-ADT Ställbara nackskydd Nackskydden skall sitta på rätt höjd för att ge bästa skydd. Höj nackskydden genom att dra uppåt;sänk ned dem genom att hålla in spärren och trycka nedåt.
LÃ¥sknapp
HXDFL114
xdflswe-1.p65 6/30/03, 3:08 PM
13

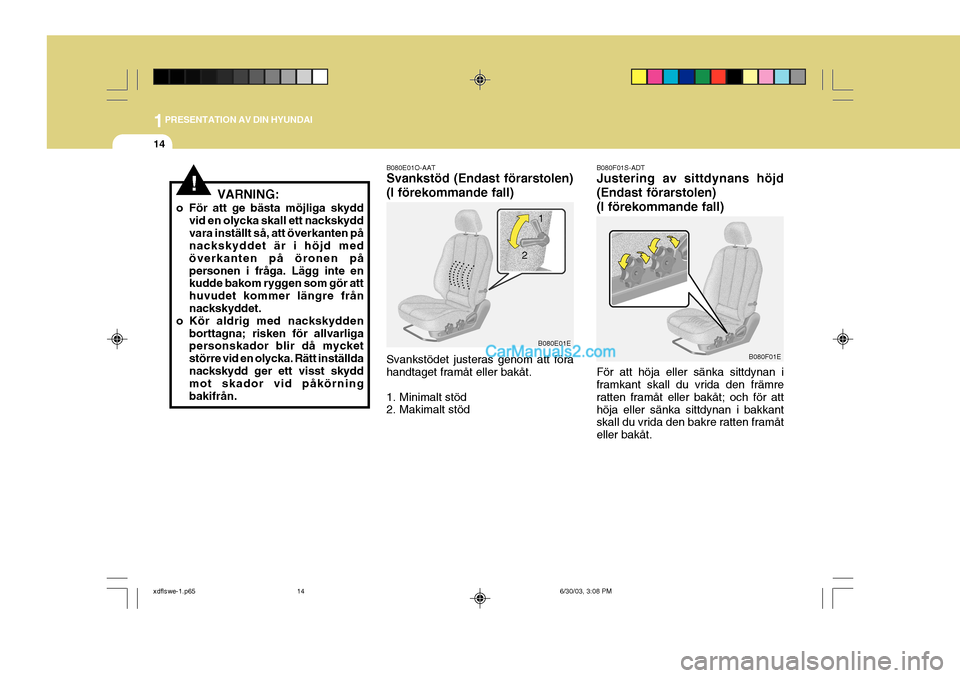

1PRESENTATION AV DIN HYUNDAI
14
B080F01E
VARNING:
o För att ge bästa möjliga skydd vid en olycka skall ett nackskydd vara inställt så, att överkanten på nackskyddet är i höjd med överkanten på öronen påpersonen i fråga. Lägg inte en kudde bakom ryggen som gör att huvudet kommer längre frånnackskyddet.
o Kör aldrig med nackskydden
borttagna; risken för allvarliga personskador blir då mycket större vid en olycka. Rätt inställdanackskydd ger ett visst skydd mot skador vid påkörning bakifrån.
!
B080E01O-AAT Svankstöd (Endast förarstolen) (I förekommande fall) Svankstödet justeras genom att föra handtaget framåt eller bakåt.
1. Minimalt stöd
2. Makimalt stöd B080F01S-ADT Justering av sittdynans höjd (Endast förarstolen)(I förekommande fall) För att höja eller sänka sittdynan i framkant skall du vrida den främre ratten framåt eller bakåt; och för atthöja eller sänka sittdynan i bakkant skall du vrida den bakre ratten framåt eller bakåt.
B080E01E
1
2
xdflswe-1.p65 6/30/03, 3:08 PM
14

1
PRESENTATION AV DIN HYUNDAI
15
B110A01E-GDT Nedfällning av baksätets Ryggstöd Backsätets ryggstöd är fällbart för att öka bagageutrymmets kapacitete eller transport av långa föremål.
o För att lossa ryggstödet skall du dra upp spärren och sedan tippa ryggstödet framåt.
o När du reser upp ryggstödet till normalläge, skall du alltid kontrolleraatt det låses fast i upprätt läge genomatt dra i överkant av ryggstödet. VARNING:
Kontrollera då ryggstödet fälls tillbaka i upprätt ställning att bältet inte kommit i kläm och skadas.
!
B110A01E
B110B01E VARNING:
Det fällbara ryggstödet medger transport av föremål som inte annars inte kan medföras. Lät ingenpassagerare sitta på det nedfällda ryggstödet när bilen körs eftersom detta kan leda till skada vidinbromsning. Föremål som transporteras bör inte sticka upp över framsätet.
!
OBS: Last skall surras så att den inte skadar passagerarna vid plötslig inbromsning.
xdflswe-1.p65 6/30/03, 3:08 PM
15

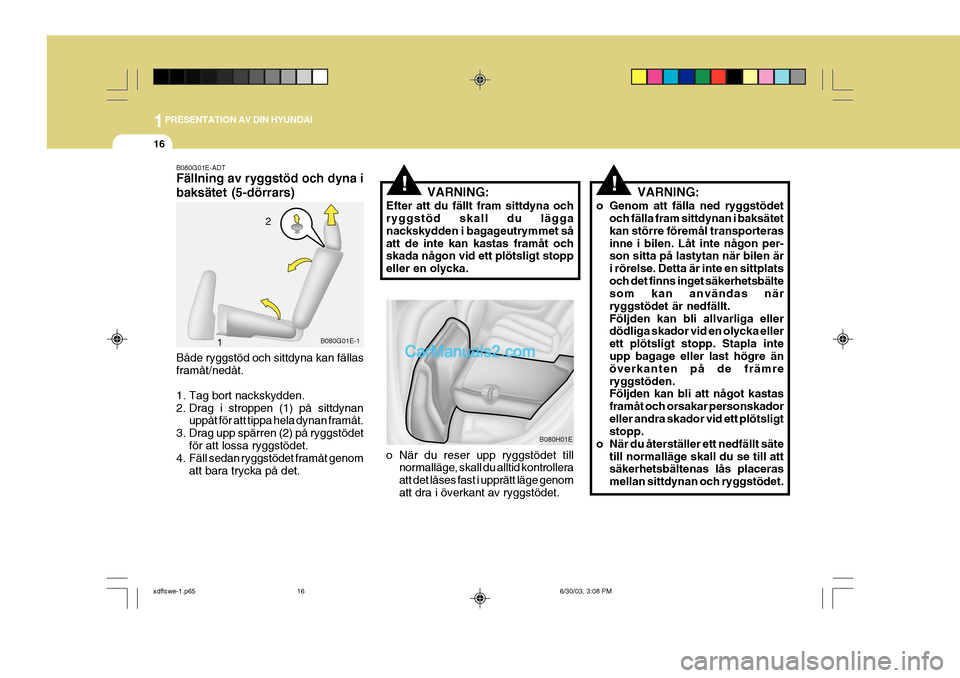

1PRESENTATION AV DIN HYUNDAI
16
B080G01E-ADT Fällning av ryggstöd och dyna i baksätet (5-dörrars)
Både ryggstöd och sittdyna kan fällas framåt/nedåt.
1. Tag bort nackskydden.
2. Drag i stroppen (1) på sittdynan uppåt för att tippa hela dynan framåt.
3. Drag upp spärren (2) på ryggstödet för att lossa ryggstödet.
4. Fäll sedan ryggstödet framåt genom
att bara trycka på det. VARNING:
Efter att du fällt fram sittdyna och ryggstöd skall du lägga nackskydden i bagageutrymmet såatt de inte kan kastas framåt och skada någon vid ett plötsligt stopp eller en olycka.
o När du reser upp ryggstödet till normalläge, skall du alltid kontrollera att det låses fast i upprätt läge genomatt dra i överkant av ryggstödet. VARNING:
o Genom att fälla ned ryggstödet och fälla fram sittdynan i baksätetkan större föremål transporterasinne i bilen. Låt inte någon per- son sitta på lastytan när bilen är i rörelse. Detta är inte en sittplatsoch det finns inget säkerhetsbälte som kan användas när ryggstödet är nedfällt.Följden kan bli allvarliga eller dödliga skador vid en olycka eller ett plötsligt stopp. Stapla inte upp bagage eller last högre än överkanten på de främreryggstöden. Följden kan bli att något kastas framåt och orsakar personskadoreller andra skador vid ett plötsligt stopp.
o När du återställer ett nedfällt säte till normalläge skall du se till attsäkerhetsbältenas lås placeras mellan sittdynan och ryggstödet.
!!
B080G01E-1
1 2
B080H01E
xdflswe-1.p65
6/30/03, 3:08 PM
16

1

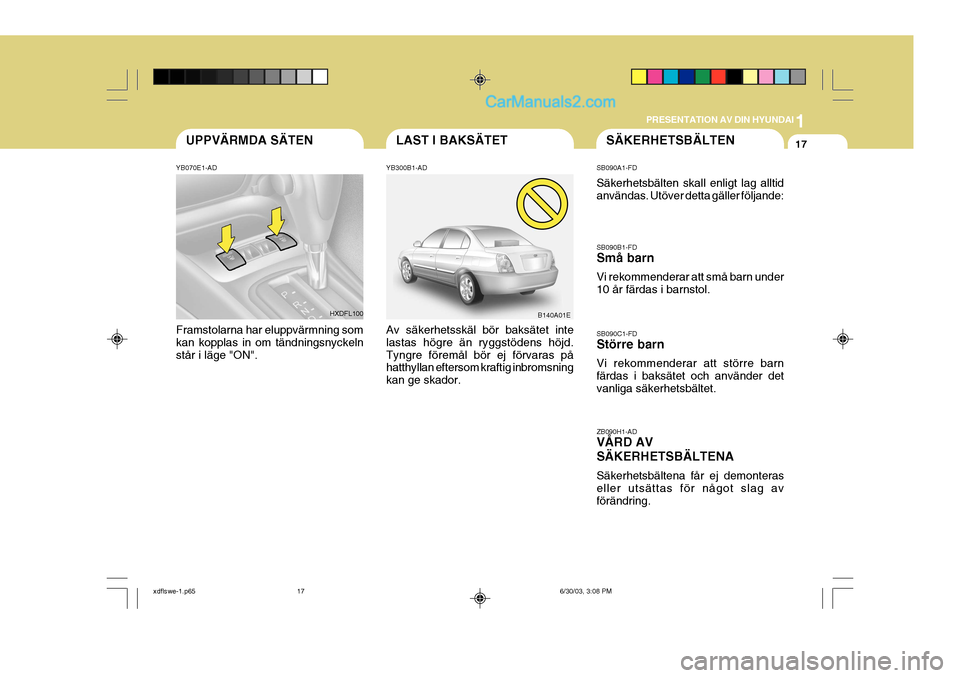

PRESENTATION AV DIN HYUNDAI
17LAST I BAKSÄTETUPPVÄRMDA SÄTEN
YB070E1-AD Framstolarna har eluppvärmning som kan kopplas in om tändningsnyckelnstår i läge "ON". YB300B1-AD Av säkerhetsskäl bör baksätet inte lastas högre än ryggstödens höjd.Tyngre föremål bör ej förvaras på hatthyllan eftersom kraftig inbromsning kan ge skador.
HXDFL100B140A01E
SÄKERHETSBÄLTEN
SB090A1-FD Säkerhetsbälten skall enligt lag alltid användas. Utöver detta gäller följande: SB090B1-FD Små barn Vi rekommenderar att små barn under 10 år färdas i barnstol. SB090C1-FD Större barn Vi rekommenderar att större barn färdas i baksätet och använder detvanliga säkerhetsbältet. ZB090H1-AD VÅRD AV SÄKERHETSBÄLTENA Säkerhetsbältena får ej demonteras eller utsättas för något slag av förändring.
xdflswe-1.p65 6/30/03, 3:08 PM
17

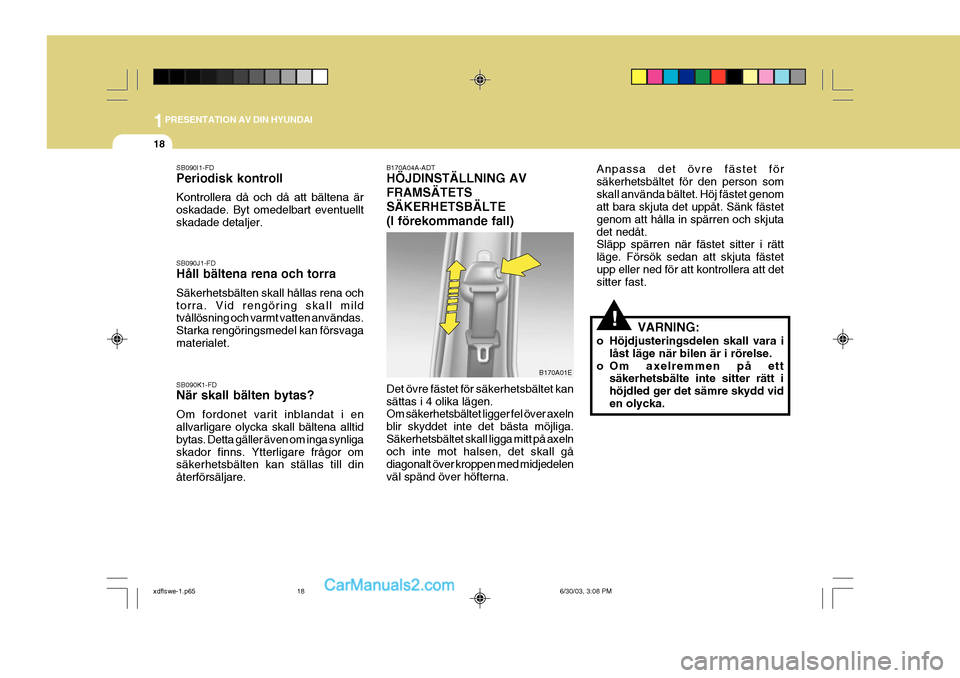

1PRESENTATION AV DIN HYUNDAI
18
SB090I1-FD Periodisk kontroll Kontrollera då och då att bältena är oskadade. Byt omedelbart eventuelltskadade detaljer. SB090J1-FD Håll bältena rena och torra Säkerhetsbälten skall hållas rena och torra. Vid rengöring skall mild tvållösning och varmt vatten användas. Starka rengöringsmedel kan försvagamaterialet. SB090K1-FD När skall bälten bytas? Om fordonet varit inblandat i en allvarligare olycka skall bältena alltid bytas. Detta gäller även om inga synligaskador finns. Ytterligare frågor om säkerhetsbälten kan ställas till din återförsäljare. B170A04A-ADT HÖJDINSTÄLLNING AV FRAMSÄTETSSÄKERHETSBÄLTE(I förekommande fall) Det övre fästet för säkerhetsbältet kan sättas i 4 olika lägen. Om säkerhetsbältet ligger fel över axeln blir skyddet inte det bästa möjliga.Säkerhetsbältet skall ligga mitt på axeln och inte mot halsen, det skall gå diagonalt över kroppen med midjedelenväl spänd över höfterna.
Anpassa det övre fästet försäkerhetsbältet för den person somskall använda bältet. Höj fästet genom att bara skjuta det uppåt. Sänk fästet genom att hålla in spärren och skjutadet nedåt. Släpp spärren när fästet sitter i rätt läge. Försök sedan att skjuta fästetupp eller ned för att kontrollera att det sitter fast.
VARNING:
o Höjdjusteringsdelen skall vara i låst läge när bilen är i rörelse.
o Om axelremmen på ett säkerhetsbälte inte sitter rätt i höjdled ger det sämre skydd viden olycka.
!
B170A01E
xdflswe-1.p65 6/30/03, 3:08 PM
18

1
PRESENTATION AV DIN HYUNDAI
19

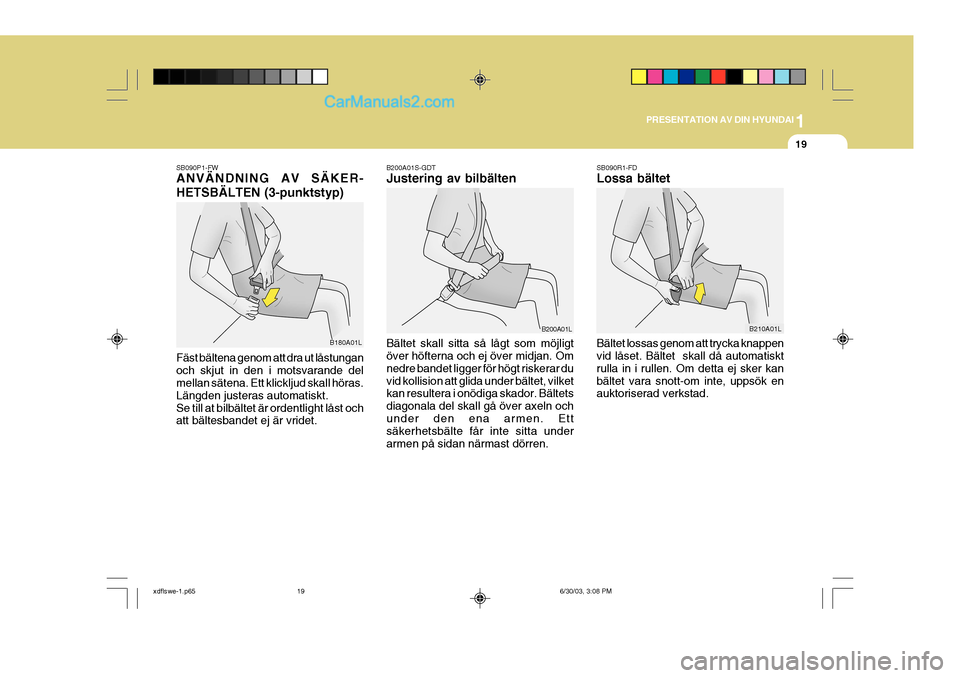

SB090P1-FW ANVÄNDNING AV SÄKER- HETSBÄLTEN (3-punktstyp) Fäst bältena genom att dra ut låstungan och skjut in den i motsvarande del mellan sätena. Ett klickljud skall höras. Längden justeras automatiskt.Se till at bilbältet är ordentlight låst och att bältesbandet ej är vridet. B200A01S-GDT Justering av bilbälten Bältet skall sitta så lågt som möjligt över höfterna och ej över midjan. Om nedre bandet ligger för högt riskerar duvid kollision att glida under bältet, vilket kan resultera i onödiga skador. Bältets diagonala del skall gå över axeln ochunder den ena armen. Ett säkerhetsbälte får inte sitta under armen på sidan närmast dörren.
B180A01L
B200A01L
SB090R1-FD Lossa bältet Bältet lossas genom att trycka knappen vid låset. Bältet skall då automatiskt rulla in i rullen. Om detta ej sker kanbältet vara snott-om inte, uppsök en auktoriserad verkstad.B210A01L
xdflswe-1.p65
6/30/03, 3:08 PM
19

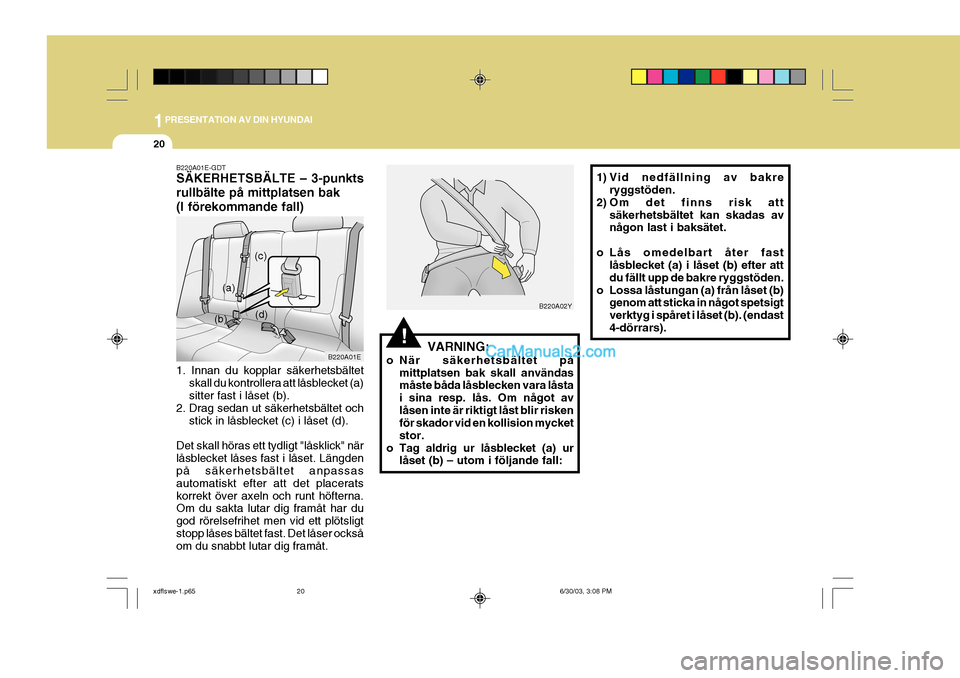

1PRESENTATION AV DIN HYUNDAI
20
B220A01E-GDT SÄKERHETSBÄLTE – 3-punkts rullbälte på mittplatsen bak(I förekommande fall) 1. Innan du kopplar säkerhetsbältetskall du kontrollera att låsblecket (a) sitter fast i låset (b).
2. Drag sedan ut säkerhetsbältet och
stick in låsblecket (c) i låset (d).
Det skall höras ett tydligt "låsklick" när låsblecket låses fast i låset. Längden på säkerhetsbältet anpassas automatiskt efter att det placeratskorrekt över axeln och runt höfterna. Om du sakta lutar dig framåt har du god rörelsefrihet men vid ett plötsligtstopp låses bältet fast. Det låser också om du snabbt lutar dig framåt. VARNING:
o När säkerhetsbältet på mittplatsen bak skall användasmåste båda låsblecken vara låsta i sina resp. lås. Om något avlåsen inte är riktigt låst blir risken för skador vid en kollision mycket stor.
o Tag aldrig ur låsblecket (a) ur låset (b) – utom i följande fall: 1) Vid nedfällning av bakre
ryggstöden.
2) Om det finns risk att säkerhetsbältet kan skadas av någon last i baksätet.
o Lås omedelbart åter fast låsblecket (a) i låset (b) efter att du fällt upp de bakre ryggstöden.
o Lossa låstungan (a) från låset (b) genom att sticka in något spetsigtverktyg i spåret i låset (b). (endast4-dörrars).
!
B220A01E
(a)
(c)
(b) (d)
B220A02Y
xdflswe-1.p65
6/30/03, 3:08 PM
20
