Hyundai Elantra 2004 Ägarmanual (in Swedish)

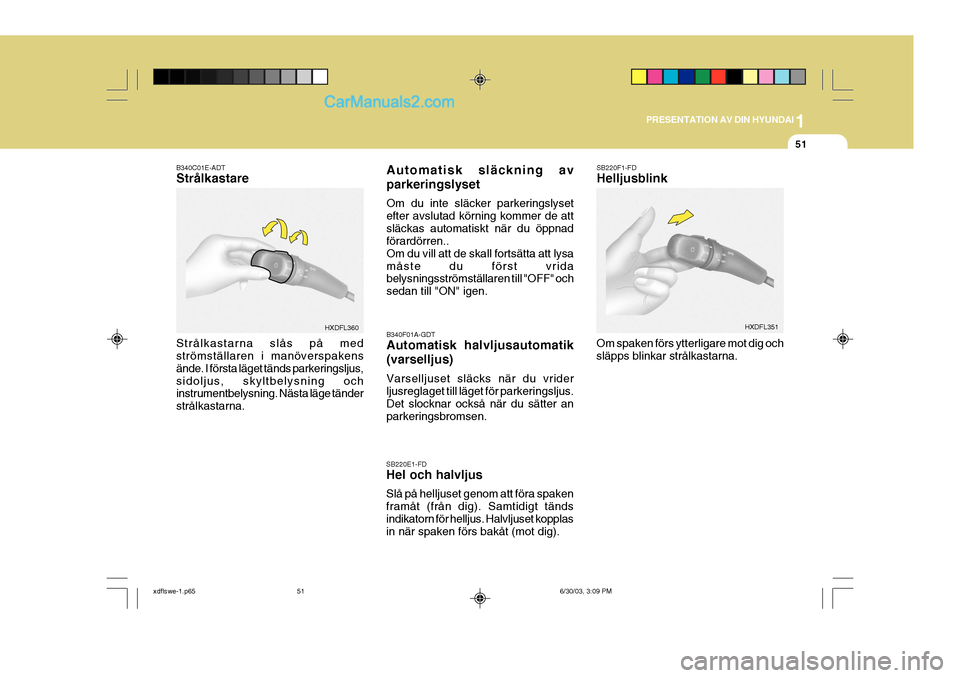

1
PRESENTATION AV DIN HYUNDAI
51
B340F01A-GDT Automatisk halvljusautomatik (varselljus) Varselljuset släcks när du vrider ljusreglaget till läget för parkeringsljus. Det slocknar också när du sätter anparkeringsbromsen.
SB220E1-FD Hel och halvljus Slå på helljuset genom att föra spaken framåt (från dig). Samtidigt tänds indikatorn för helljus. Halvljuset kopplas in när spaken förs bakåt (mot dig). SB220F1-FD Helljusblink
Om spaken förs ytterligare mot dig och släpps blinkar strålkastarna.
B340C01E-ADT Strålkastare Strålkastarna slås på med strömställaren i manöverspakens ände. I första läget tänds parkeringsljus,sidoljus, skyltbelysning och instrumentbelysning. Nästa läge tänder strålkastarna. Automatisk släckning av parkeringslyset Om du inte släcker parkeringslyset efter avslutad körning kommer de attsläckas automatiskt när du öppnad förardörren.. Om du vill att de skall fortsätta att lysamåste du först vrida belysningsströmställaren till "OFF" och sedan till "ON" igen.
HXDFL360HXDFL351
xdflswe-1.p65
6/30/03, 3:09 PM
51

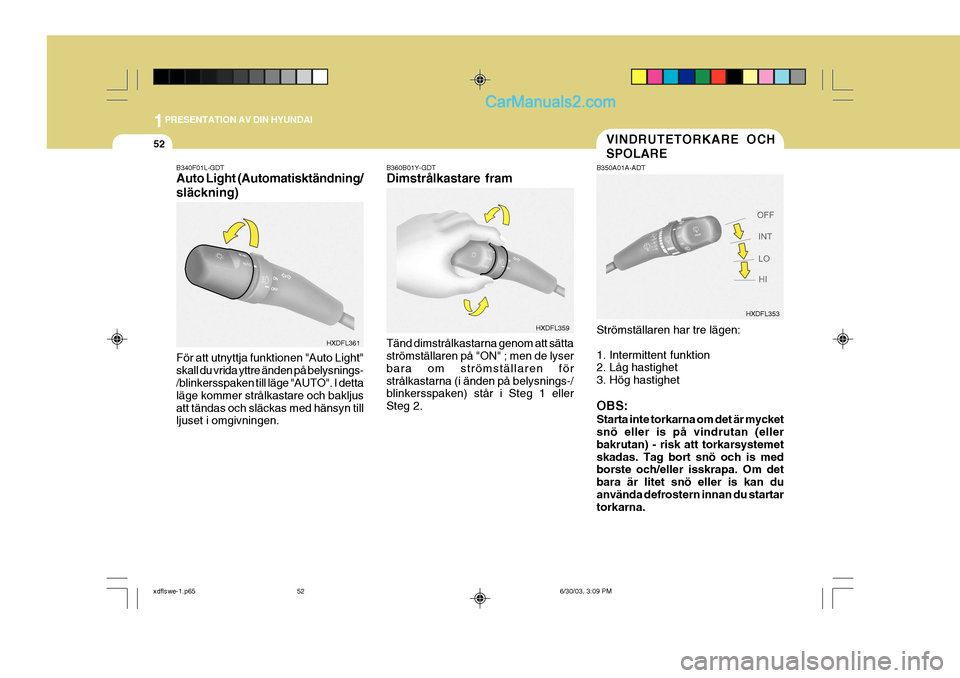

1PRESENTATION AV DIN HYUNDAI
52VINDRUTETORKARE OCH SPOLARE
B350A01A-ADT Strömställaren har tre lägen:
1. Intermittent funktion
2. LÃ¥g hastighet
3. Hög hastighet OBS: Starta inte torkarna om det är mycket snö eller is på vindrutan (eller bakrutan) - risk att torkarsystemetskadas. Tag bort snö och is med borste och/eller isskrapa. Om det bara är litet snö eller is kan duanvända defrostern innan du startar torkarna.
B340F01L-GDT Auto Light (Automatisktändning/ släckning) För att utnyttja funktionen "Auto Light" skall du vrida yttre änden på belysnings- /blinkersspaken till läge "AUTO". I detta läge kommer strålkastare och bakljusatt tändas och släckas med hänsyn till ljuset i omgivningen.
HXDFL361
B360B01Y-GDT Dimstrålkastare fram Tänd dimstrålkastarna genom att sätta strömställaren på "ON" ; men de lyser bara om strömställaren förstrålkastarna (i änden på belysnings-/ blinkersspaken) står i Steg 1 eller Steg 2.
HXDFL359
HXDFL353
xdflswe-1.p65
6/30/03, 3:09 PM
52

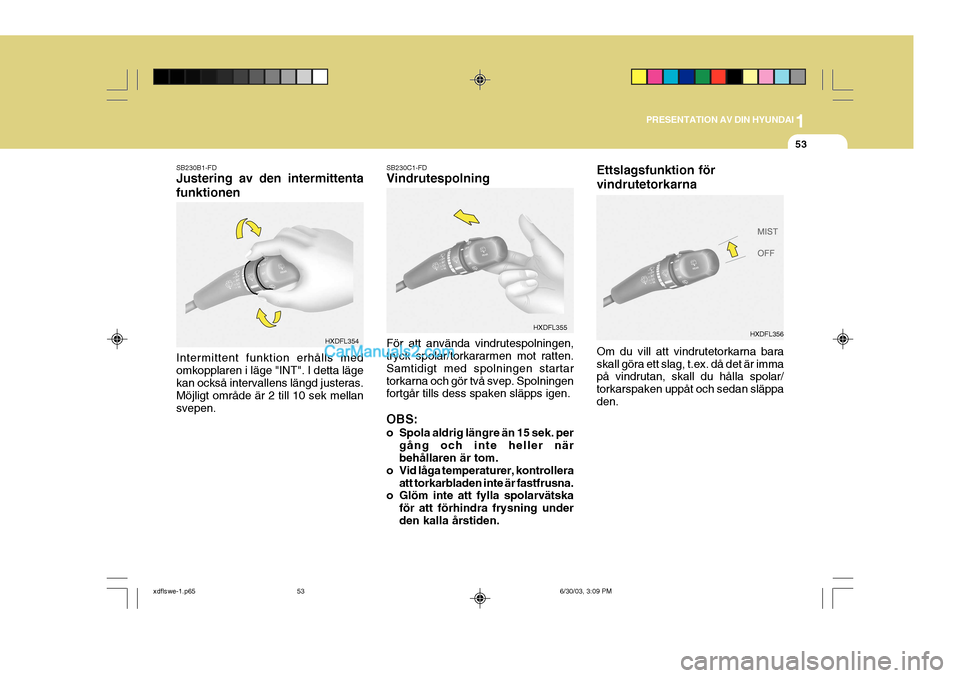

1
PRESENTATION AV DIN HYUNDAI
53
SB230B1-FD Justering av den intermittenta funktionen SB230C1-FD Vindrutespolning
Intermittent funktion erhålls med omkopplaren i läge "INT". I detta läge kan också intervallens längd justeras. Möjligt område är 2 till 10 sek mellansvepen. För att använda vindrutespolningen, tryck spolar/torkararmen mot ratten. Samtidigt med spolningen startartorkarna och gör två svep. Spolningen fortgår tills dess spaken släpps igen. OBS:
o Spola aldrig längre än 15 sek. per
gång och inte heller när behållaren är tom.
o Vid låga temperaturer, kontrollera att torkarbladen inte är fastfrusna.
o Glöm inte att fylla spolarvätska
för att förhindra frysning under den kalla årstiden.
HXDFL354
HXDFL355 Ettslagsfunktion för vindrutetorkarna Om du vill att vindrutetorkarna bara skall göra ett slag, t.ex. då det är imma på vindrutan, skall du hålla spolar/ torkarspaken uppåt och sedan släppaden.HXDFL356
xdflswe-1.p65
6/30/03, 3:09 PM
53

1PRESENTATION AV DIN HYUNDAI
54

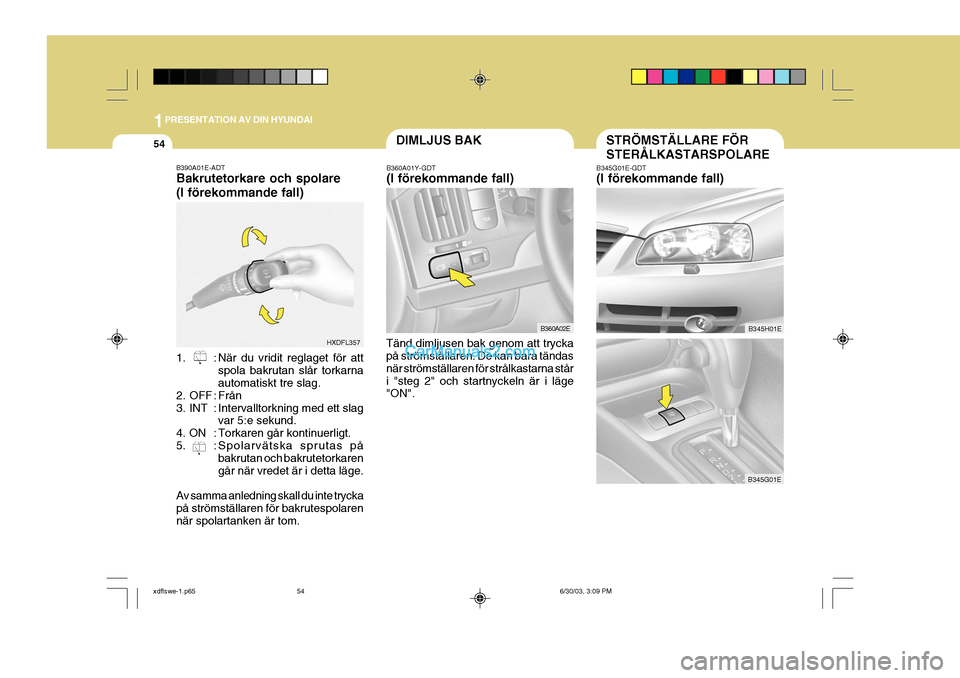

B390A01E-ADT Bakrutetorkare och spolare (I förekommande fall)
1. : När du vridit reglaget för att
spola bakrutan slår torkarna automatiskt tre slag.
2. OFF : Från
3. INT : Intervalltorkning med ett slag var 5:e sekund.
4. ON : Torkaren går kontinuerligt.
5. : Spolarvätska sprutas på bakrutan och bakrutetorkarengår när vredet är i detta läge.
Av samma anledning skall du inte tryckapå strömställaren för bakrutespolarennär spolartanken är tom.
HXDFL357
B360A01Y-GDT (I förekommande fall)
Tänd dimljusen bak genom att trycka på strömställaren. De kan bara tändas när strömställaren för strålkastarna ståri "steg 2" och startnyckeln är i läge "ON". B360A02EB345G01E-GDT (I förekommande fall)
B345H01E
B345G01E
DIMLJUS BAK STRÖMSTÄLLARE FÖR
STERÃ…LKASTARSPOLARE
xdflswe-1.p65 6/30/03, 3:09 PM
54

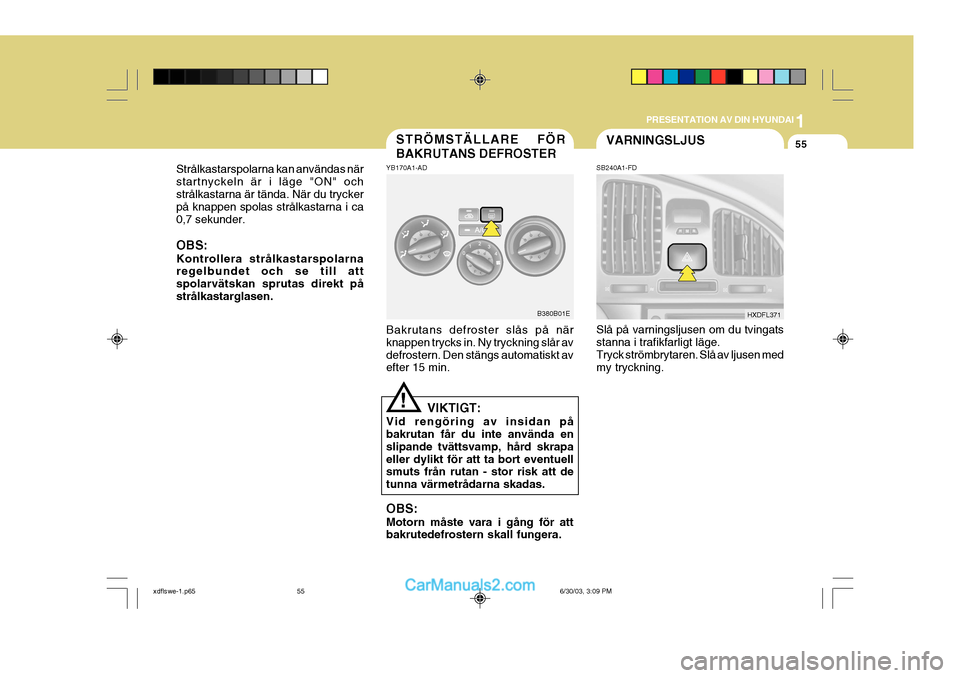

1
PRESENTATION AV DIN HYUNDAI
55VARNINGSLJUS
B380B01E
STRÖMSTÄLLARE FÖR BAKRUTANS DEFROSTER
YB170A1-AD Bakrutans defroster slås på när knappen trycks in. Ny tryckning slår avdefrostern. Den stängs automatiskt av efter 15 min. OBS: Motorn måste vara i gång för att bakrutedefrostern skall fungera. VIKTIGT:
Vid rengöring av insidan påbakrutan får du inte använda en slipande tvättsvamp, hård skrapaeller dylikt för att ta bort eventuell smuts från rutan - stor risk att de tunna värmetrådarna skadas.
Strålkastarspolarna kan användas närstartnyckeln är i läge "ON" ochstrålkastarna är tända. När du trycker på knappen spolas strålkastarna i ca 0,7 sekunder. OBS: Kontrollera strålkastarspolarna regelbundet och se till att spolarvätskan sprutas direkt påstrålkastarglasen.
!
SB240A1-FD Slå på varningsljusen om du tvingats stanna i trafikfarligt läge. Tryck strömbrytaren. Slå av ljusen med my tryckning.
HXDFL371
xdflswe-1.p65
6/30/03, 3:09 PM
55

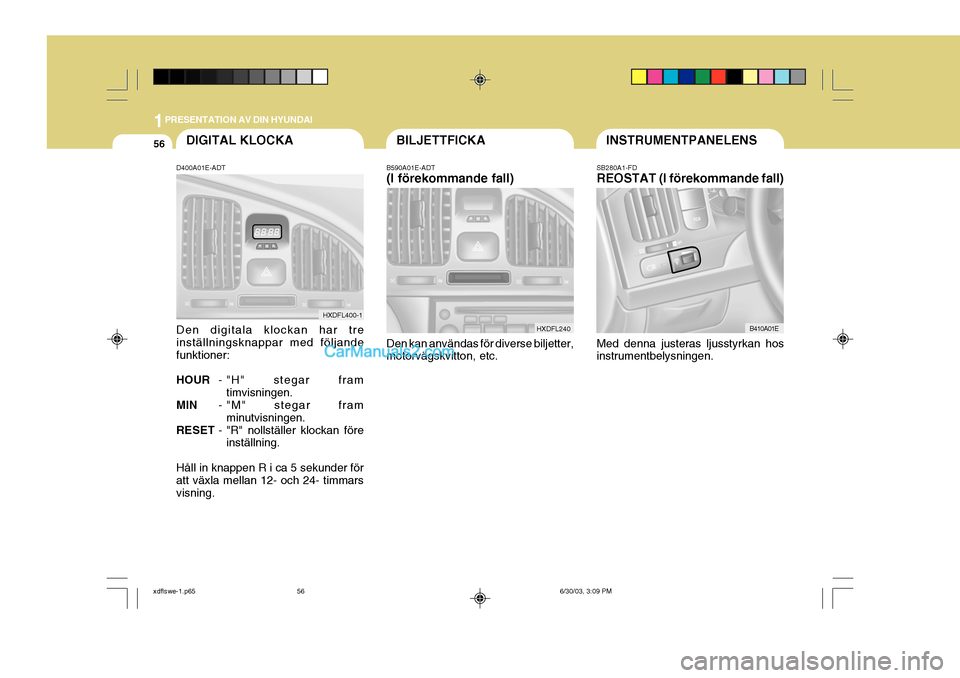

1PRESENTATION AV DIN HYUNDAI
56BILJETTFICKAINSTRUMENTPANELENSDIGITAL KLOCKA
D400A01E-ADT Den digitala klockan har tre inställningsknappar med följandefunktioner: HOUR - "H" stegar fram
timvisningen.
MIN - "M" stegar fram
minutvisningen.
RESET - "R" nollställer klockan före
inställning.
Håll in knappen R i ca 5 sekunder för att växla mellan 12- och 24- timmars visning. SB280A1-FD REOSTAT (I förekommande fall) Med denna justeras ljusstyrkan hos instrumentbelysningen.
HXDFL400-1
B590A01E-ADT (I förekommande fall) Den kan användas för diverse biljetter, motorvägskvitton, etc.
HXDFL240B410A01E
xdflswe-1.p65
6/30/03, 3:09 PM
56

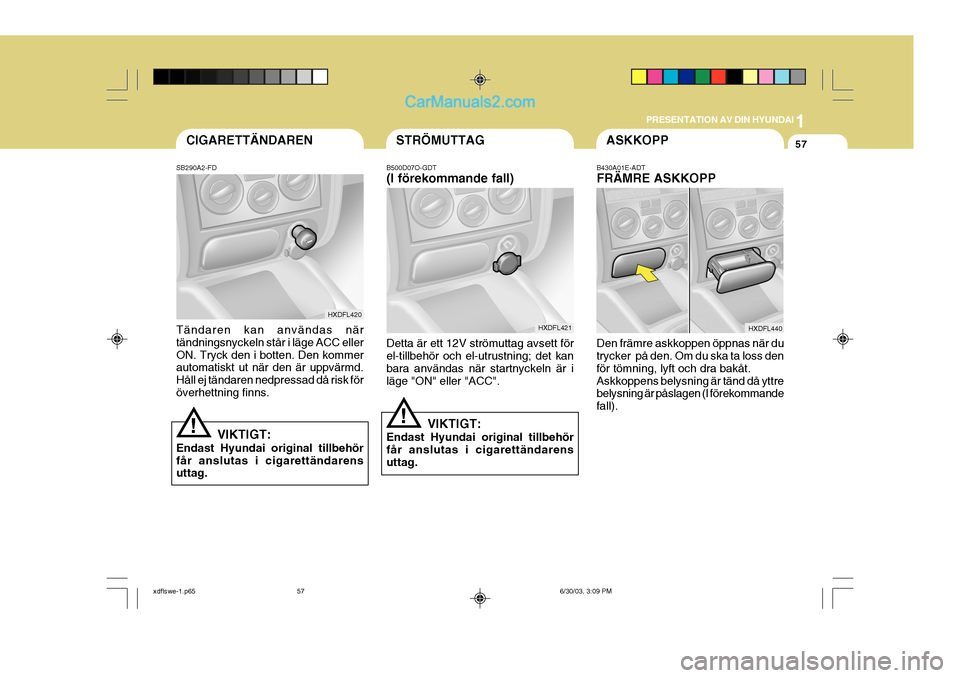

1
PRESENTATION AV DIN HYUNDAI
57ASKKOPPSTRÖMUTTAGCIGARETTÄNDAREN
B430A01E-ADT FRÄMRE ASKKOPP Den främre askkoppen öppnas när du trycker på den. Om du ska ta loss den för tömning, lyft och dra bakåt.Askkoppens belysning är tänd då yttre belysning är påslagen (I förekommande fall).
SB290A2-FD Tändaren kan användas när tändningsnyckeln står i läge ACC ellerON. Tryck den i botten. Den kommer automatiskt ut när den är uppvärmd. Håll ej tändaren nedpressad då risk föröverhettning finns.
HXDFL420
VIKTIGT:
Endast Hyundai original tillbehör får anslutas i cigarettändarens uttag.
! B500D07O-GDT (I förekommande fall) Detta är ett 12V strömuttag avsett för el-tillbehör och el-utrustning; det kan bara användas när startnyckeln är iläge "ON" eller "ACC".
HXDFL421
VIKTIGT:
Endast Hyundai original tillbehör får anslutas i cigarettändarensuttag.
!
HXDFL440
xdflswe-1.p65 6/30/03, 3:09 PM
57

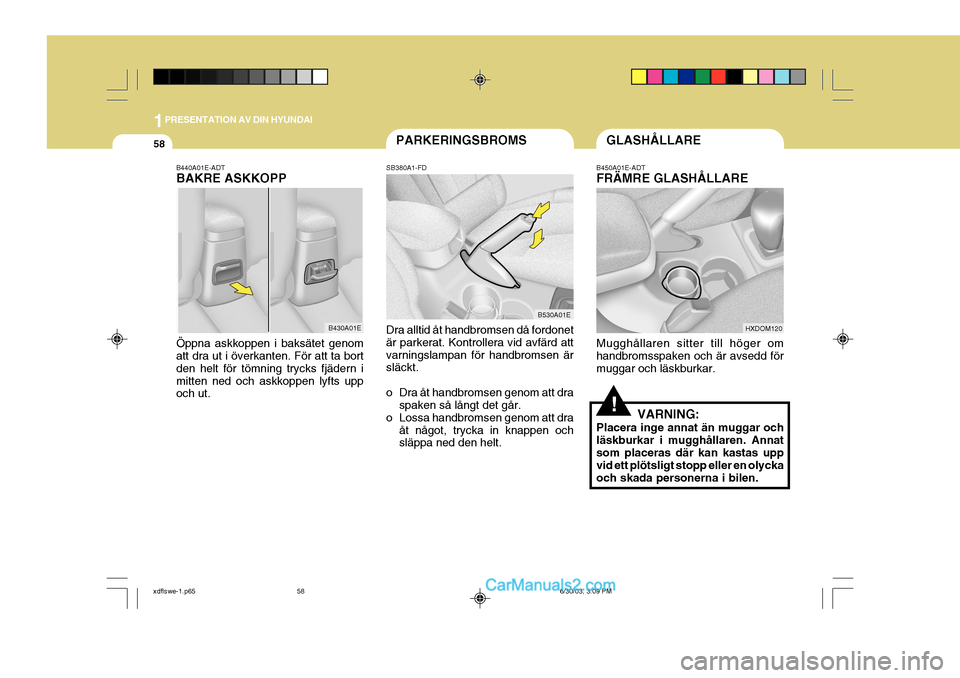

1PRESENTATION AV DIN HYUNDAI
58GLASHÃ…LLAREPARKERINGSBROMS
B440A01E-ADT BAKRE ASKKOPP Öppna askkoppen i baksätet genom att dra ut i överkanten. För att ta bort den helt för tömning trycks fjädern imitten ned och askkoppen lyfts upp och ut. B450A01E-ADT FRÄMRE GLASHÅLLARE Mugghållaren sitter till höger om handbromsspaken och är avsedd för muggar och läskburkar.
VARNING:
Placera inge annat än muggar ochläskburkar i mugghållaren. Annatsom placeras där kan kastas upp vid ett plötsligt stopp eller en olycka och skada personerna i bilen.
!
B430A01E
SB380A1-FD Dra alltid åt handbromsen då fordonet är parkerat. Kontrollera vid avfärd attvarningslampan för handbromsen är släckt.
o Dra åt handbromsen genom att dra spaken så långt det går.
o Lossa handbromsen genom att dra
åt något, trycka in knappen och släppa ned den helt.
B530A01E
HXDOM120
xdflswe-1.p65 6/30/03, 3:09 PM
58

1
PRESENTATION AV DIN HYUNDAI

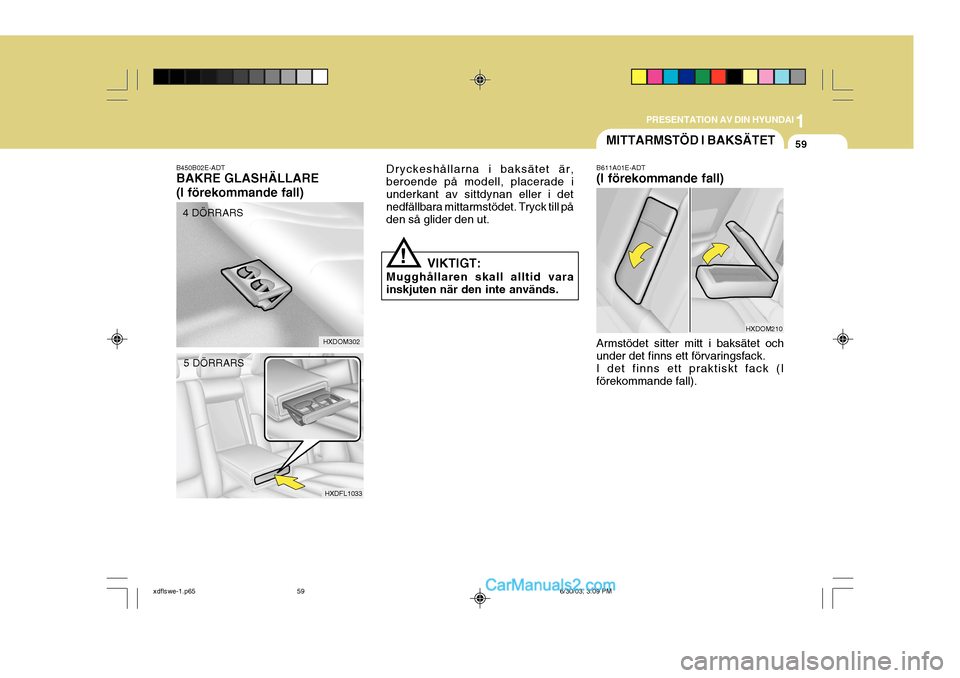

59MITTARMSTÖD I BAKSÄTET
B611A01E-ADT (I förekommande fall) Armstödet sitter mitt i baksätet och under det finns ett förvaringsfack. I det finns ett praktiskt fack (Iförekommande fall).
B450B02E-ADT BAKRE GLASHÄLLARE (I förekommande fall) Dryckeshållarna i baksätet är, beroende på modell, placerade iunderkant av sittdynan eller i det nedfällbara mittarmstödet. Tryck till på den så glider den ut.
VIKTIGT:
Mugghållaren skall alltid varainskjuten när den inte används.
!
HXDOM302
4 DÖRRARS
5 DÖRRARS
HXDFL1033
HXDOM210
xdflswe-1.p65 6/30/03, 3:09 PM
59

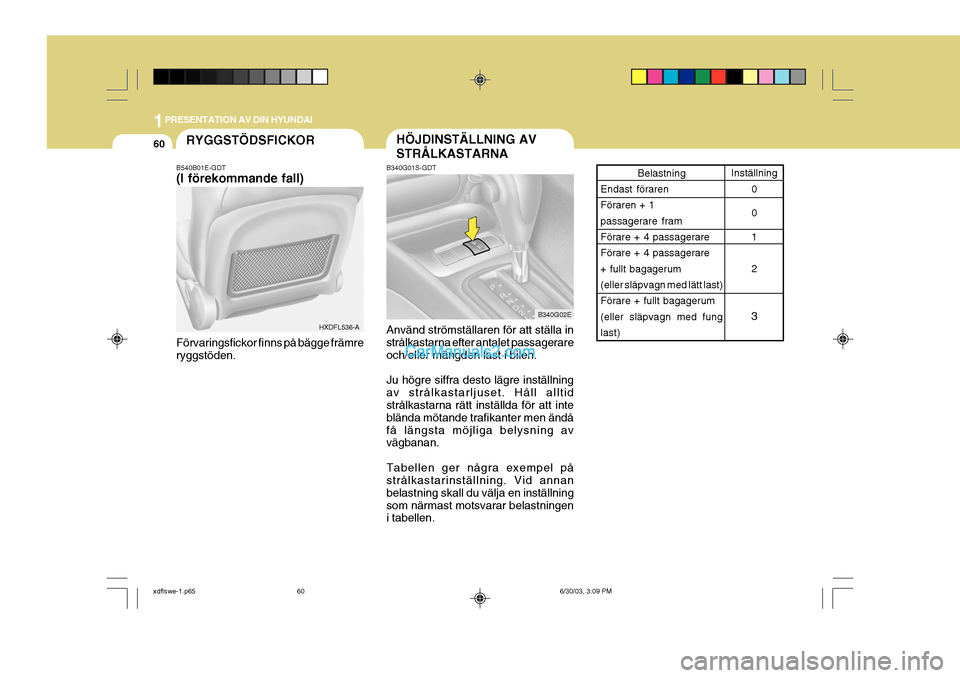

1PRESENTATION AV DIN HYUNDAI
60HÖJDINSTÄLLNING AV STRÅLKASTARNA
B340G01S-GDT Använd strömställaren för att ställa in strålkastarna efter antalet passagerareoch/eller mängden last i bilen. Ju högre siffra desto lägre inställning av strålkastarljuset. Håll alltid strålkastarna rätt inställda för att inte blända mötande trafikanter men ändåfå längsta möjliga belysning av vägbanan. Tabellen ger några exempel på strålkastarinställning. Vid annan belastning skall du välja en inställningsom närmast motsvarar belastningen i tabellen.RYGGSTÖDSFICKOR
B540B01E-GDT (I förekommande fall)
HXDFL536-A
Förvaringsfickor finns på bägge främre ryggstöden.
B340G02E Inställning
0 01 2
3
Belastning
Endast föraren Föraren + 1 passagerare framFörare + 4 passagerare Förare + 4 passagerare + fullt bagagerum(eller släpvagn med lätt last) Förare + fullt bagagerum (eller släpvagn med funglast)
