Hyundai Elantra 2004 Ägarmanual (in Swedish)

1
PRESENTATION AV DIN HYUNDAI

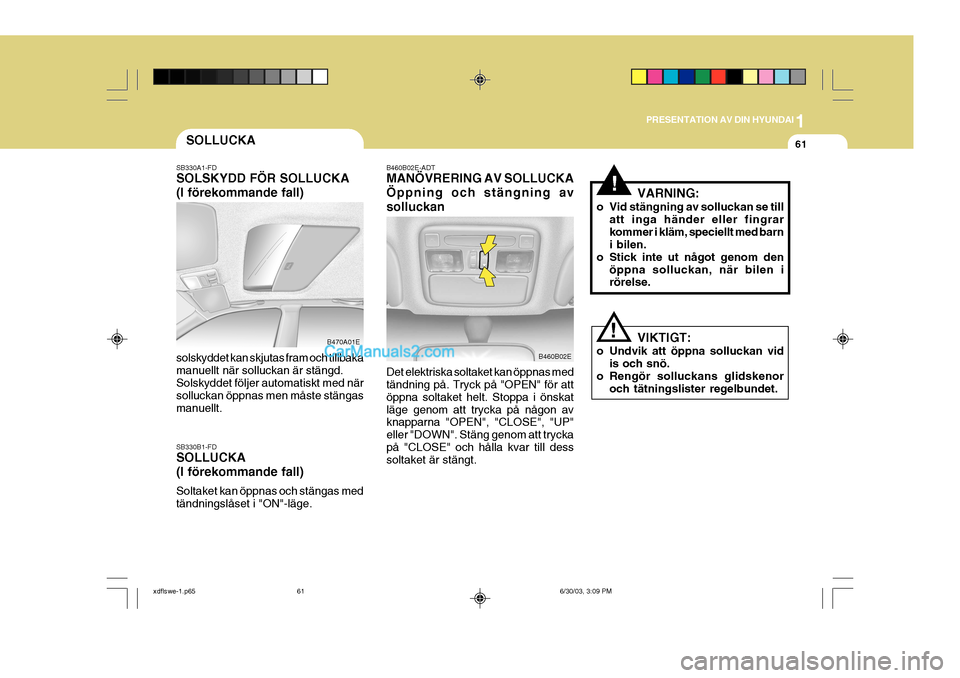

61SOLLUCKA
B460B02E-ADT MANÖVRERING AV SOLLUCKA Öppning och stängning avsolluckan Det elektriska soltaket kan öppnas med tändning på. Tryck på "OPEN" för att öppna soltaket helt. Stoppa i önskatläge genom att trycka på någon av knapparna "OPEN", "CLOSE", "UP" eller "DOWN". Stäng genom att tryckapå "CLOSE" och hålla kvar till dess soltaket är stängt.
SB330A1-FD SOLSKYDD FÖR SOLLUCKA (I förekommande fall) solskyddet kan skjutas fram och tillbaka manuellt när solluckan är stängd. Solskyddet följer automatiskt med när solluckan öppnas men måste stängasmanuellt. SB330B1-FD SOLLUCKA (I förekommande fall) Soltaket kan öppnas och stängas med tändningslåset i "ON"-läge.
B470A01E
B460B02E
VARNING:
o Vid stängning av solluckan se till att inga händer eller fingrar kommer i kläm, speciellt med barn i bilen.
o Stick inte ut något genom den öppna solluckan, när bilen irörelse.
VIKTIGT:
o Undvik att öppna solluckan vid is och snö.
o Rengör solluckans glidskenor och tätningslister regelbundet.
!
!
xdflswe-1.p65 6/30/03, 3:09 PM
61

1PRESENTATION AV DIN HYUNDAI
62

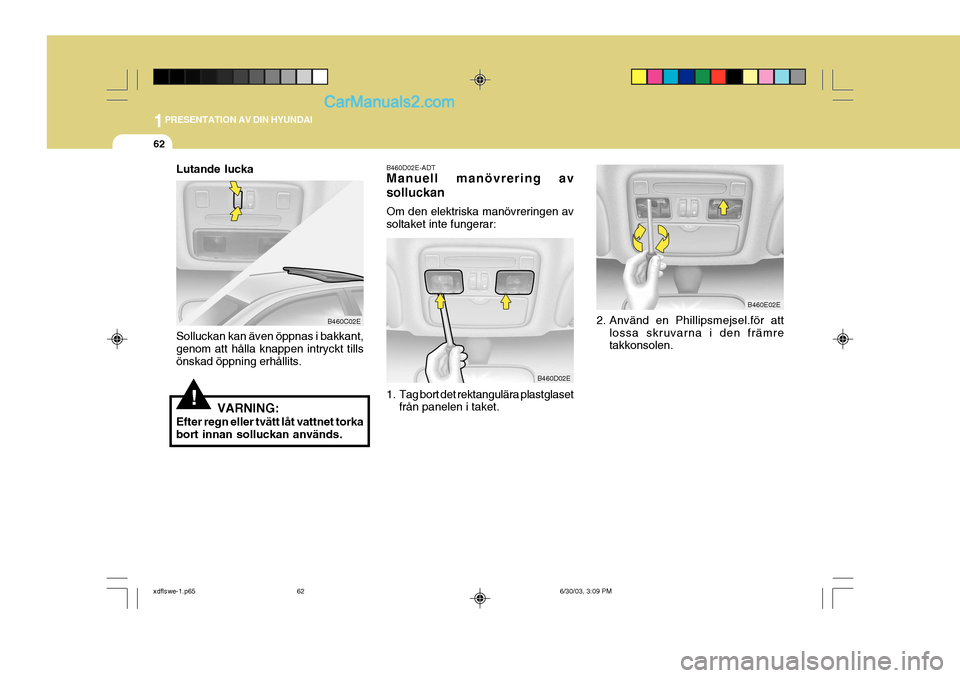

Lutande lucka
VARNING:
Efter regn eller tvätt låt vattnet torka bort innan solluckan används.
!
B460C02E
Solluckan kan även öppnas i bakkant, genom att hålla knappen intryckt tillsönskad öppning erhållits. B460D02E-ADT Manuell manövrering av solluckan Om den elektriska manövreringen av soltaket inte fungerar:
1. Tag bort det rektangulära plastglaset
från panelen i taket. 2. Använd en Phillipsmejsel.för att
lossa skruvarna i den främre takkonsolen.
B460D02E
B460E02E
xdflswe-1.p65 6/30/03, 3:09 PM
62

1
PRESENTATION AV DIN HYUNDAI
63
B480A02E

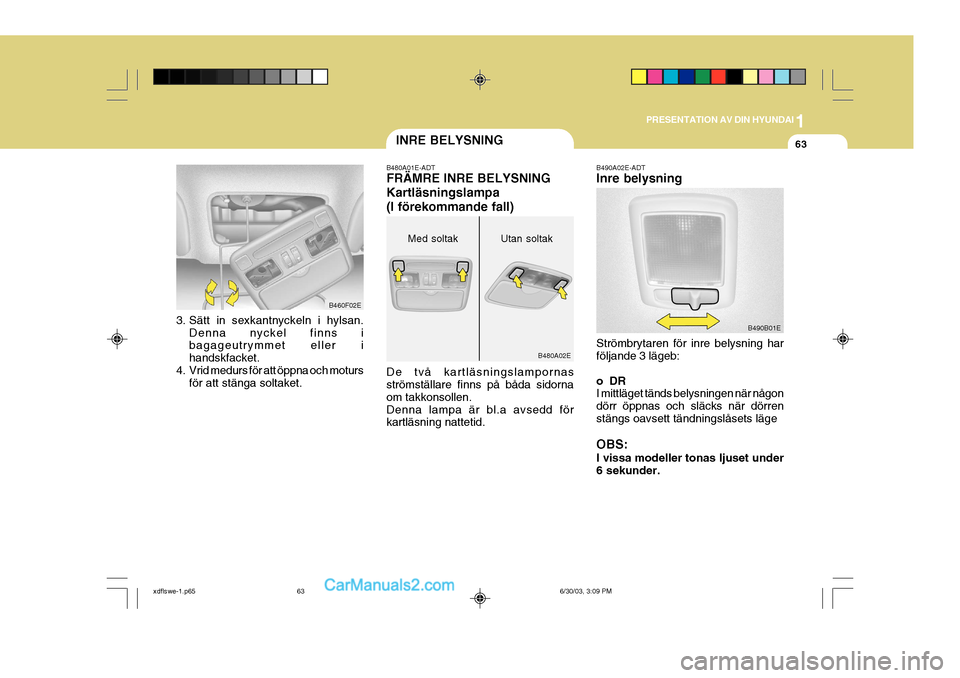

INRE BELYSNING
B480A01E-ADT FRÄMRE INRE BELYSNING Kartläsningslampa(I förekommande fall) De två kartläsningslampornas strömställare finns på båda sidorna om takkonsollen.Denna lampa är bl.a avsedd för kartläsning nattetid. B490A02E-ADT Inre belysning Strömbrytaren för inre belysning har följande 3 lägeb:
oDR I mittläget tänds belysningen när någon dörr öppnas och släcks när dörrenstängs oavsett tändningslåsets läge OBS: I vissa modeller tonas ljuset under 6 sekunder.
3. Sätt in sexkantnyckeln i hylsan.
Denna nyckel finns i bagageutrymmet eller i handskfacket.
4. Vrid medurs för att öppna och moturs för att stänga soltaket.
B460F02E Med soltak Utan soltak
B490B01E
xdflswe-1.p65
6/30/03, 3:09 PM
63

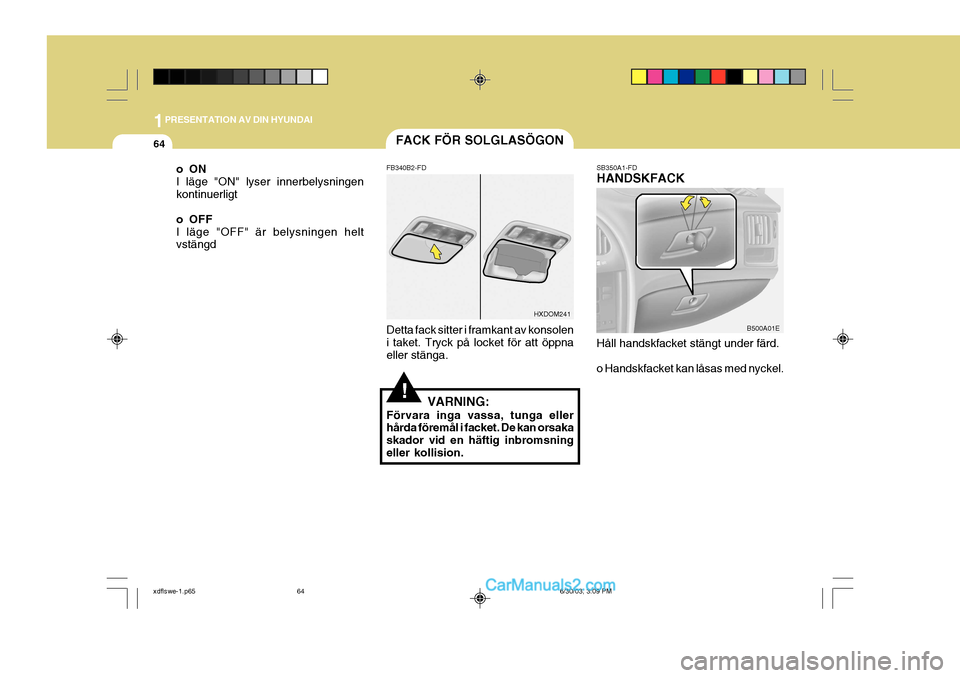

1PRESENTATION AV DIN HYUNDAI
64
oON I läge "ON" lyser innerbelysningenkontinuerligt
o OFF I läge "OFF" är belysningen helt vstängd
B500A01E
FACK FÖR SOLGLASÖGON
FB340B2-FD Detta fack sitter i framkant av konsolen i taket. Tryck på locket för att öppnaeller stänga.
HXDOM241
VARNING:
Förvara inga vassa, tunga eller hårda föremål i facket. De kan orsaka skador vid en häftig inbromsningeller kollision.!
SB350A1-FD HANDSKFACK Håll handskfacket stängt under färd. o Handskfacket kan låsas med nyckel.
xdflswe-1.p65 6/30/03, 3:09 PM
64

1
PRESENTATION AV DIN HYUNDAI

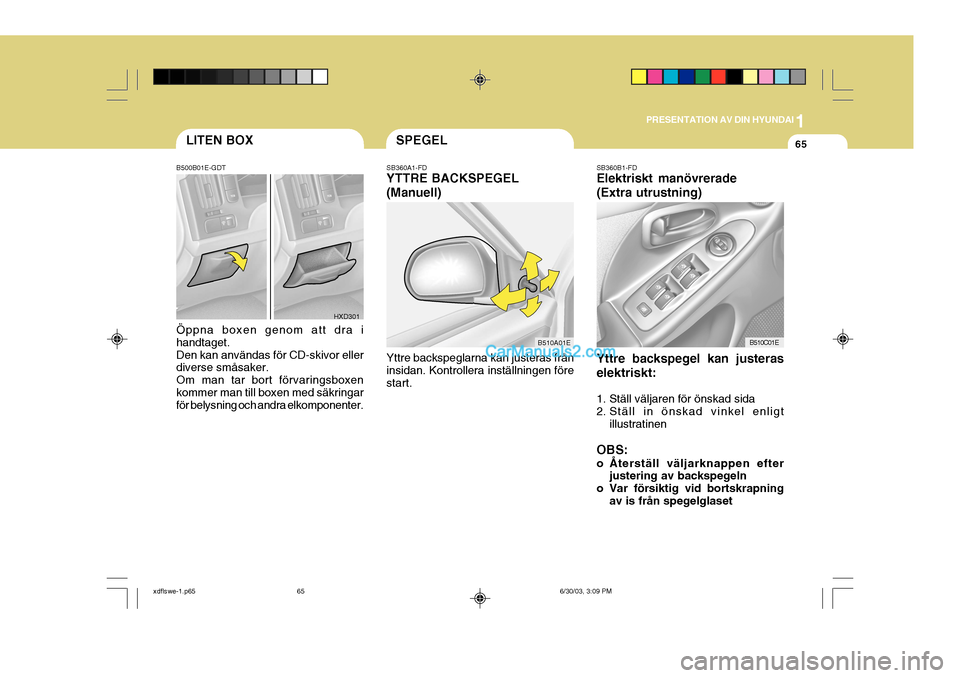

65SPEGELLITEN BOX
SB360B1-FD Elektriskt manövrerade (Extra utrustning) Yttre backspegel kan justeras elektriskt:
1. Ställ väljaren för önskad sida
2. Ställ in önskad vinkel enligtillustratinen
OBS:
o Återställ väljarknappen efter justering av backspegeln
o Var försiktig vid bortskrapning av is från spegelglaset
B500B01E-GDT
Öppna boxen genom att dra i handtaget.Den kan användas för CD-skivor eller diverse småsaker. Om man tar bort förvaringsboxenkommer man till boxen med säkringar för belysning och andra elkomponenter. SB360A1-FD YTTRE BACKSPEGEL (Manuell) Yttre backspeglarna kan justeras från insidan. Kontrollera inställningen före start.
HXD301
B510A01EB510C01E
xdflswe-1.p65
6/30/03, 3:09 PM
65

1PRESENTATION AV DIN HYUNDAI
66

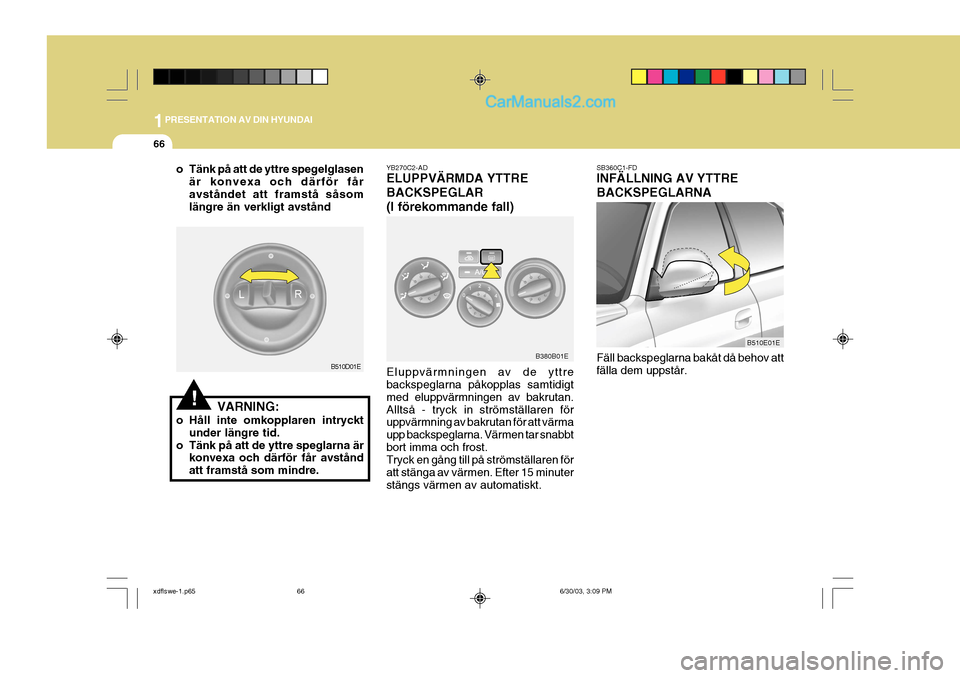

VARNING:
o Håll inte omkopplaren intryckt under längre tid.
o Tänk på att de yttre speglarna är konvexa och därför får avstånd att framstå som mindre.
!
B510D01E
o Tänk på att de yttre spegelglasen
är konvexa och därför får avståndet att framstå såsom längre än verkligt avstånd YB270C2-AD ELUPPVÄRMDA YTTRE BACKSPEGLAR(I förekommande fall) Eluppvärmningen av de yttre backspeglarna påkopplas samtidigt med eluppvärmningen av bakrutan.Alltså - tryck in strömställaren för uppvärmning av bakrutan för att värma upp backspeglarna. Värmen tar snabbtbort imma och frost. Tryck en gång till på strömställaren för att stänga av värmen. Efter 15 minuterstängs värmen av automatiskt.B380B01ESB360C1-FD INFÄLLNING AV YTTRE BACKSPEGLARNA Fäll backspeglarna bakåt då behov att fälla dem uppstår.
B510E01E
xdflswe-1.p65
6/30/03, 3:09 PM
66

1
PRESENTATION AV DIN HYUNDAI

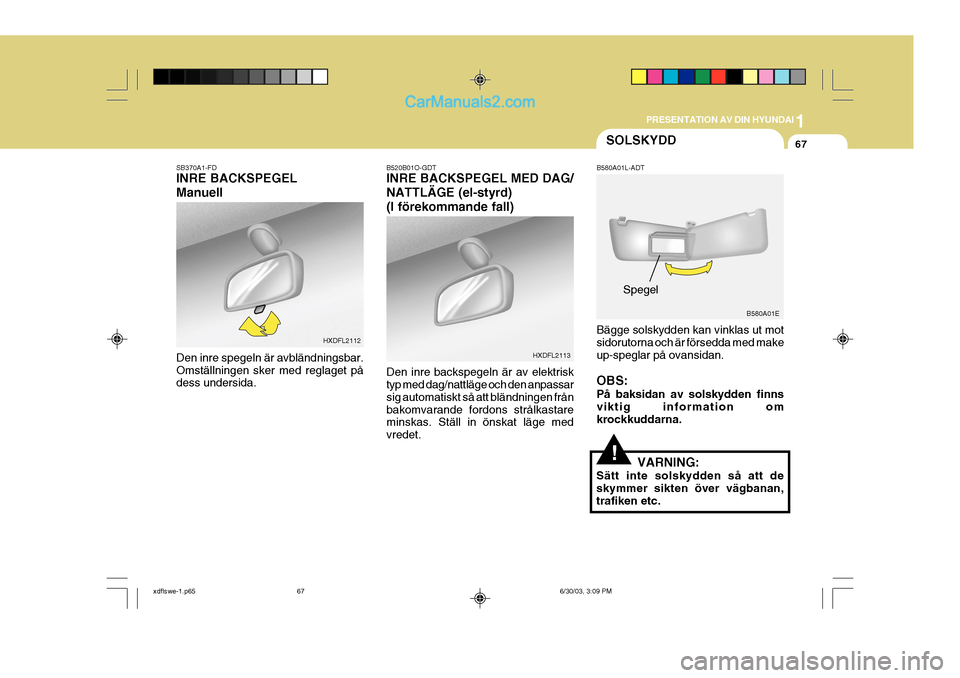

67SOLSKYDD
SB370A1-FD INRE BACKSPEGEL Manuell Den inre spegeln är avbländningsbar. Omställningen sker med reglaget på dess undersida.
HXDFL2112 B520B01O-GDT INRE BACKSPEGEL MED DAG/ NATTLÄGE (el-styrd)(I förekommande fall) Den inre backspegeln är av elektrisk typ med dag/nattläge och den anpassar sig automatiskt så att bländningen frånbakomvarande fordons strålkastare minskas. Ställ in önskat läge med vredet.
HXDFL2113 B580A01L-ADT Bägge solskydden kan vinklas ut mot sidorutorna och är försedda med makeup-speglar på ovansidan. OBS: På baksidan av solskydden finns viktig information omkrockkuddarna.
VARNING:
Sätt inte solskydden så att deskymmer sikten över vägbanan,trafiken etc.
!
Spegel
B580A01E
xdflswe-1.p65 6/30/03, 3:09 PM
67

1PRESENTATION AV DIN HYUNDAI
68ÖPPNING AV MOTORHUVENFRAMDÖRRENS VARNINGSLJUSHÖGT MONTERAT BROMSLJUS
B550A01S-GDT (I förekommande fall) Utöver de vanliga bromsljusen på vardera sidan av bilen finns också ett högt monterat bromsljus som sitterantingen i bakrutan eller i bakspoilern. Det högt monterade bromsljuset fungerar samtidigt med de två andrabromsljusen. SB410A1-FD (I förekommande fall) En röd lampa tänds når en framdörr öppnas. Den ger ljus och varnar förbipasserande.
B570A02E-GDT
1. Lås upp huvlåset med låsspärren
B550A02EB620A01E
HXD570
HXDFL570
2. Lyft säkerhetsspärren och sedan huven.
xdflswe-1.p65 6/30/03, 3:10 PM
68

1
PRESENTATION AV DIN HYUNDAI
69

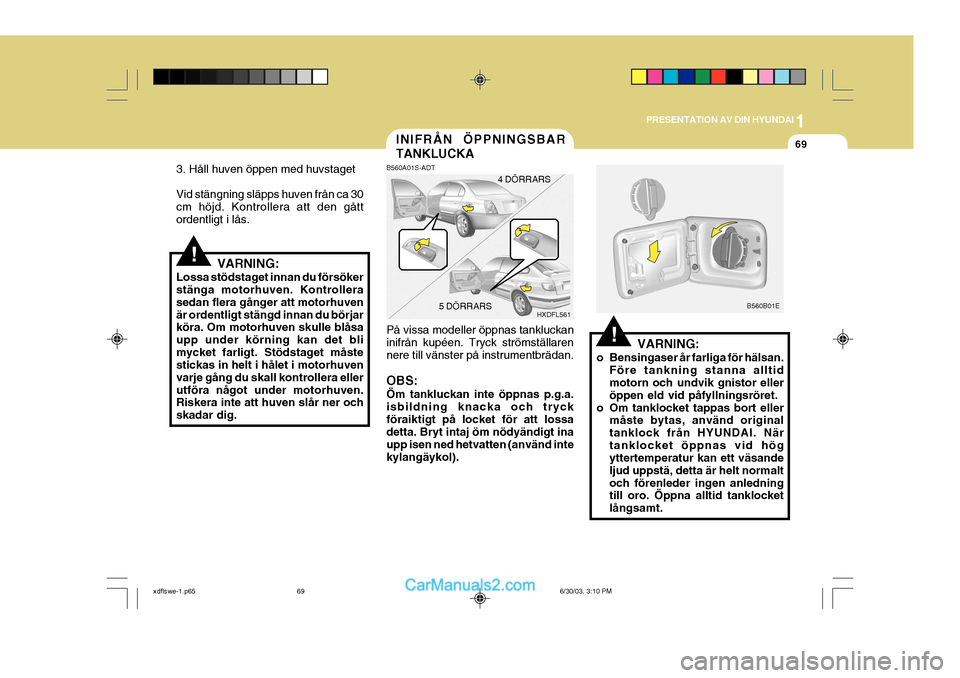

VARNING:
Lossa stödstaget innan du försöker stänga motorhuven. Kontrollera sedan flera gånger att motorhuvenär ordentligt stängd innan du börjar köra. Om motorhuven skulle blåsa upp under körning kan det blimycket farligt. Stödstaget måste stickas in helt i hålet i motorhuven varje gång du skall kontrollera ellerutföra något under motorhuven. Riskera inte att huven slår ner och skadar dig.
!
3. Håll huven öppen med huvstaget Vid stängning släpps huven från ca 30 cm höjd. Kontrollera att den gått ordentligt i lås.
INIFRÅN ÖPPNINGSBAR TANKLUCKA
B560A01S-ADT På vissa modeller öppnas tankluckan inifrån kupéen. Tryck strömställarennere till vänster på instrumentbrädan. OBS: Öm tankluckan inte öppnas p.g.a. isbildning knacka och tryckföraiktigt på locket för att lossa detta. Bryt intaj öm nödyändigt ina upp isen ned hetvatten (använd intekylangäykol). VARNING:
o Bensingaser år farliga för hälsan. Före tankning stanna alltid motorn och undvik gnistor eller öppen eld vid påfyllningsröret.
o Om tanklocket tappas bort eller måste bytas, använd originaltanklock från HYUNDAI. Närtanklocket öppnas vid hög yttertemperatur kan ett väsande ljud uppstä, detta är helt normaltoch förenleder ingen anledning till oro. Öppna alltid tanklocket långsamt.
!
4 DÖRRARS
HXDFL561
5 DÖRRARS
B560B01E
xdflswe-1.p65
6/30/03, 3:10 PM
69

1PRESENTATION AV DIN HYUNDAI

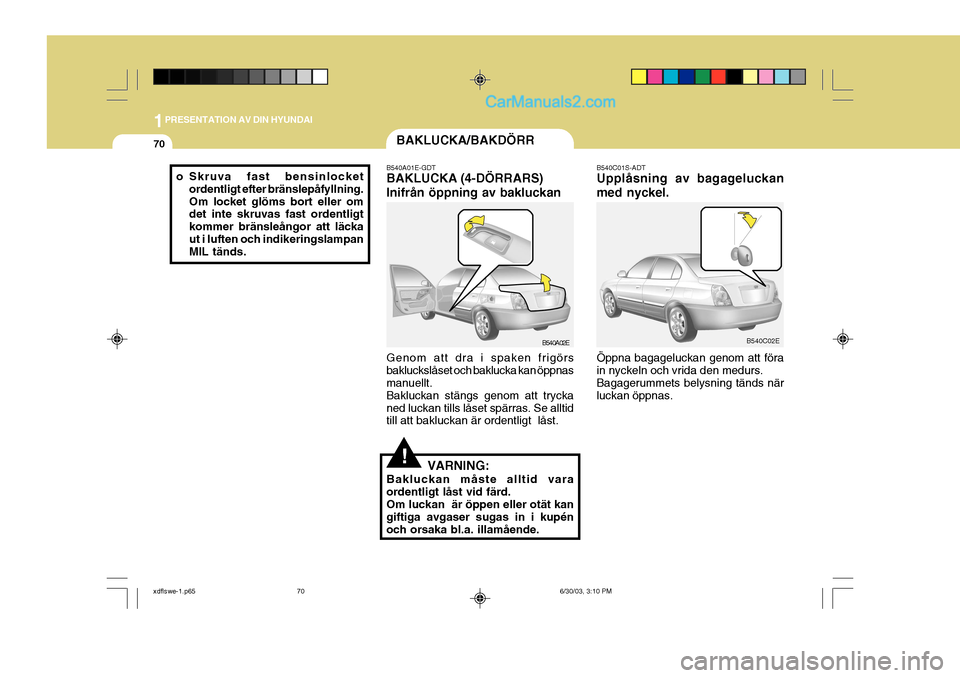

70BAKLUCKA/BAKDÖRR
o Skruva fast bensinlocket ordentligt efter bränslepåfyllning. Om locket glöms bort eller om det inte skruvas fast ordentligt kommer bränsleångor att läckaut i luften och indikeringslampan MIL tänds.
B540A01E-GDT BAKLUCKA (4-DÖRRARS) Inifrån öppning av bakluckan Genom att dra i spaken frigörs bakluckslåset och baklucka kan öppnas manuellt. Bakluckan stängs genom att tryckaned luckan tills låset spärras. Se alltid till att bakluckan är ordentligt låst.
VARNING:
Bakluckan måste alltid vara ordentligt låst vid färd.Om luckan är öppen eller otät kan giftiga avgaser sugas in i kupén och orsaka bl.a. illamående.
!
B540C01S-ADT Upplåsning av bagageluckan med nyckel. Öppna bagageluckan genom att föra in nyckeln och vrida den medurs. Bagagerummets belysning tänds när luckan öppnas.
B540A02EB540C02E
