Hyundai Elantra 2004 Ägarmanual (in Swedish)

1
PRESENTATION AV DIN HYUNDAI
71

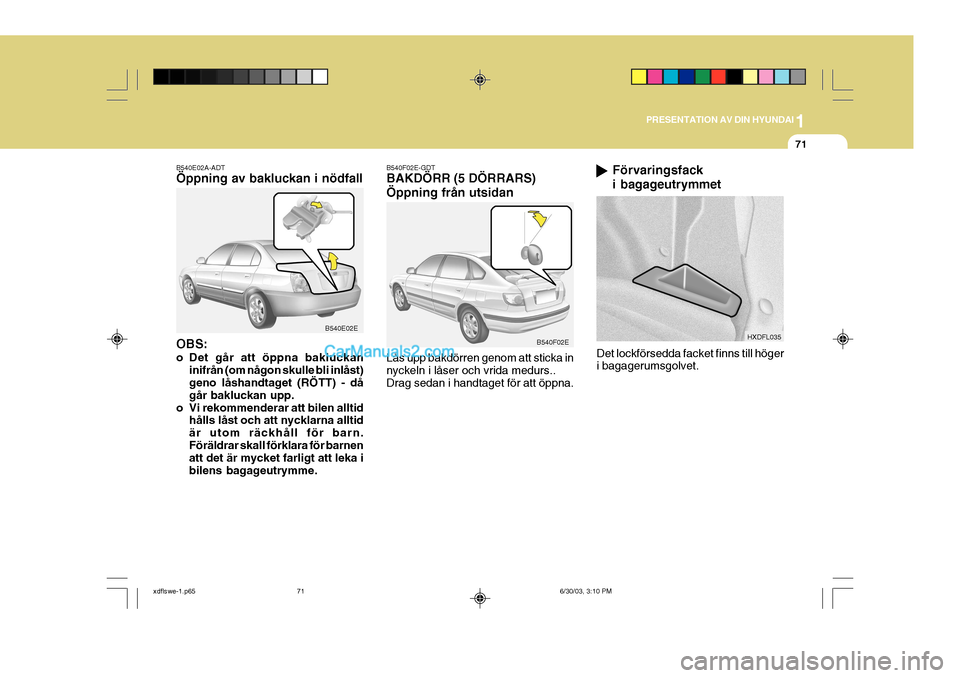

B540E02A-ADT Öppning av bakluckan i nödfall OBS:
o Det går att öppna bakluckan inifrån (om någon skulle bli inlåst) geno låshandtaget (RÖTT) - då går bakluckan upp.
o Vi rekommenderar att bilen alltid hålls låst och att nycklarna alltidär utom räckhåll för barn.Föräldrar skall förklara för barnen att det är mycket farligt att leka i bilens bagageutrymme. B540F02E-GDT BAKDÖRR (5 DÖRRARS) Öppning från utsidan Lås upp bakdörren genom att sticka in nyckeln i låser och vrida medurs.. Drag sedan i handtaget för att öppna.
B540E02E
B540F02E
Förvaringsfack i bagageutrymmet
Det lockförsedda facket finns till höger i bagagerumsgolvet.HXDFL035
xdflswe-1.p65 6/30/03, 3:10 PM
71

1PRESENTATION AV DIN HYUNDAI

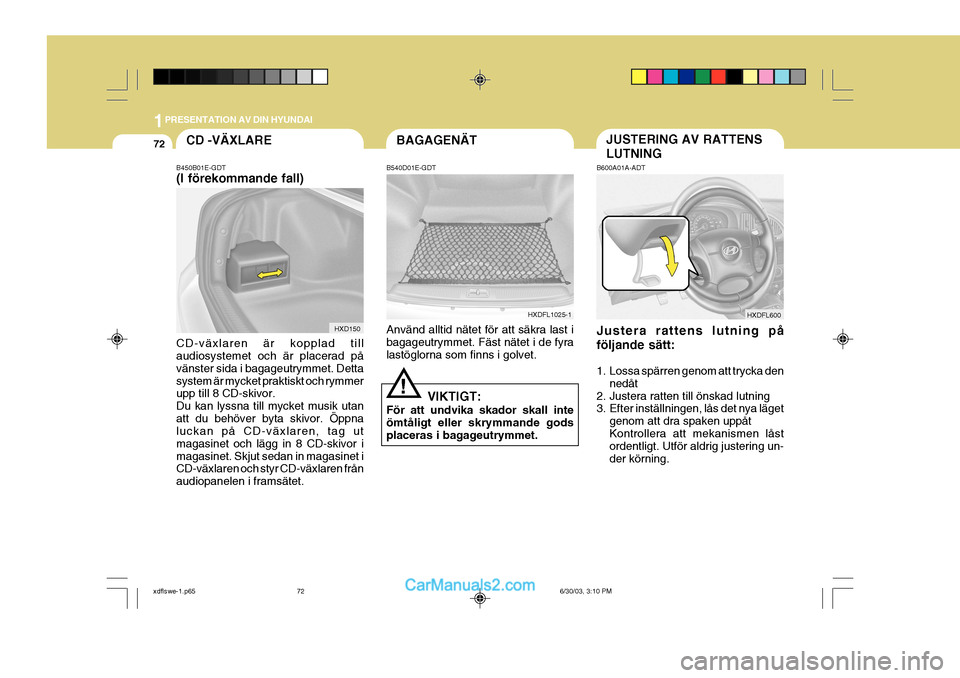

72BAGAGENÄTJUSTERING AV RATTENS LUTNINGCD -VÄXLARE
B600A01A-ADT Justera rattens lutning på följande sätt:
1. Lossa spärren genom att trycka dennedåt
2. Justera ratten till önskad lutning
3. Efter inställningen, lås det nya läget genom att dra spaken uppåt Kontrollera att mekanismen låst ordentligt. Utför aldrig justering un- der körning.
B450B01E-GDT (I förekommande fall) CD-växlaren är kopplad till audiosystemet och är placerad på vänster sida i bagageutrymmet. Dettasystem är mycket praktiskt och rymmer upp till 8 CD-skivor. Du kan lyssna till mycket musik utanatt du behöver byta skivor. Öppna luckan på CD-växlaren, tag ut magasinet och lägg in 8 CD-skivor imagasinet. Skjut sedan in magasinet i CD-växlaren och styr CD-växlaren från audiopanelen i framsätet.
HXD150
B540D01E-GDT Använd alltid nätet för att säkra last i bagageutrymmet. Fäst nätet i de fyra lastöglorna som finns i golvet.
HXDFL1025-1HXDFL600
!
VIKTIGT:
För att undvika skador skall inte ömtåligt eller skrymmande godsplaceras i bagageutrymmet.
xdflswe-1.p65 6/30/03, 3:10 PM
72

1
PRESENTATION AV DIN HYUNDAI

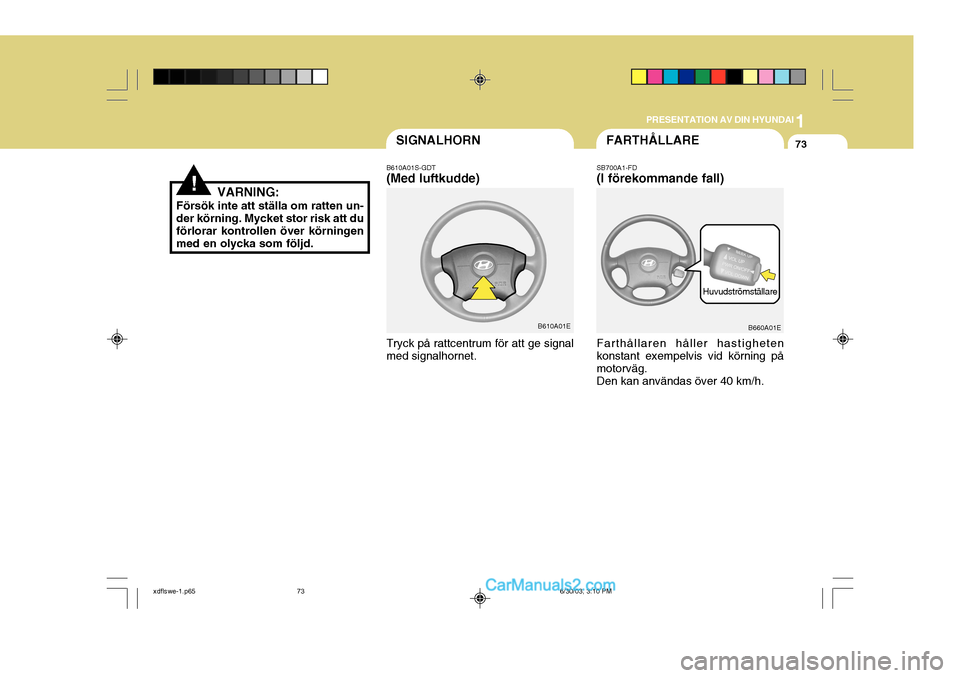

73FARTHÃ…LLARESIGNALHORN
B610A01S-GDT (Med luftkudde) Tryck på rattcentrum för att ge signal med signalhornet. SB700A1-FD (I förekommande fall) Farthållaren håller hastigheten konstant exempelvis vid körning på motorväg.Den kan användas över 40 km/h.
VARNING:
Försök inte att ställa om ratten un- der körning. Mycket stor risk att du förlorar kontrollen över körningenmed en olycka som följd.
!
B610A01EB660A01E
Huvudströmställare
xdflswe-1.p65
6/30/03, 3:10 PM
73

1PRESENTATION AV DIN HYUNDAI
74

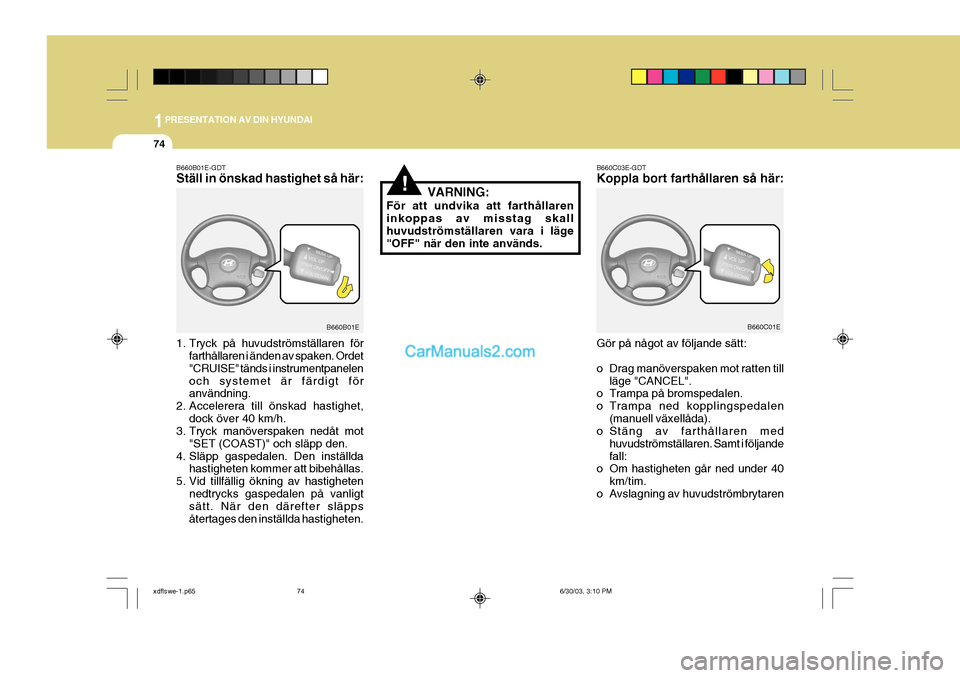

B660B01E-GDT Ställ in önskad hastighet så här:
1. Tryck på huvudströmställaren förfarthållaren i änden av spaken. Ordet "CRUISE" tänds i instrumentpanelenoch systemet är färdigt för användning.
2. Accelerera till önskad hastighet,
dock över 40 km/h.
3. Tryck manöverspaken nedåt mot
"SET (COAST)" och släpp den.
4. Släpp gaspedalen. Den inställda hastigheten kommer att bibehållas.
5. Vid tillfällig ökning av hastigheten
nedtrycks gaspedalen på vanligtsätt. När den därefter släpps återtages den inställda hastigheten. VARNING:
För att undvika att farthållaren inkoppas av misstag skall huvudströmställaren vara i läge"OFF" när den inte används.
!
B660C03E-GDT Koppla bort farthållaren så här: Gör på något av följande sätt:
o Drag manöverspaken mot ratten till läge "CANCEL".
o Trampa på bromspedalen.
o Trampa ned kopplingspedalen
(manuell växellåda).
o Stäng av farthållaren med
huvudströmställaren. Samt i följandefall:
o Om hastigheten går ned under 40
km/tim.
o Avslagning av huvudströmbrytaren
B660B01EB660C01E
xdflswe-1.p65 6/30/03, 3:10 PM
74

1
PRESENTATION AV DIN HYUNDAI
75

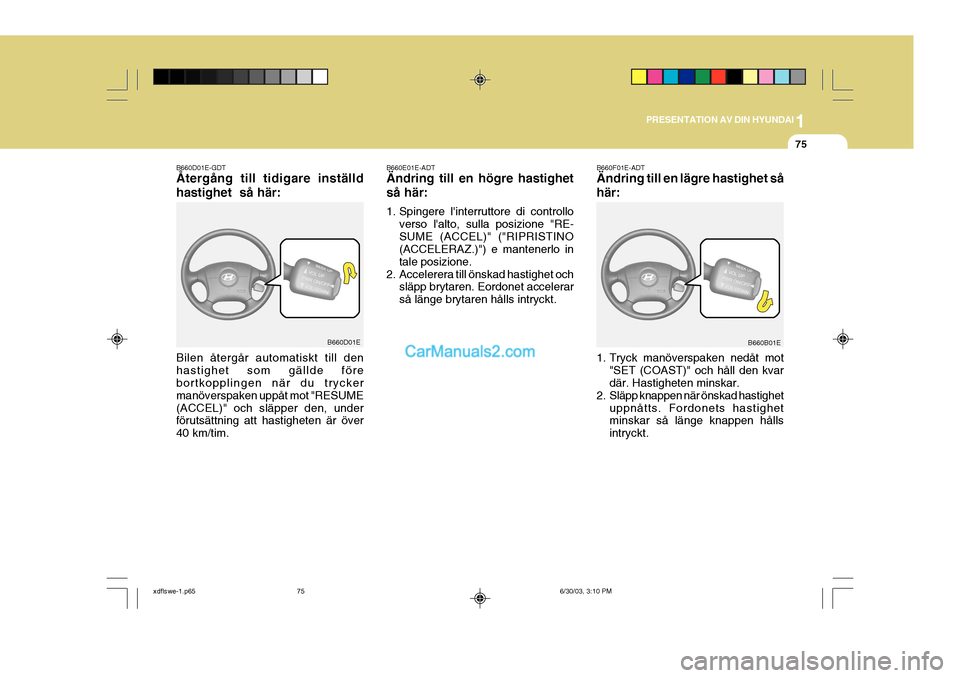

B660D01E-GDT Återgång till tidigare inställd hastighet så här: Bilen återgår automatiskt till den hastighet som gällde före bortkopplingen när du trycker manöverspaken uppåt mot "RESUME(ACCEL)" och släpper den, under förutsättning att hastigheten är över 40 km/tim. B660E01E-ADT Ändring till en högre hastighet så här:
1. Spingere l'interruttore di controllo
verso l'alto, sulla posizione "RE- SUME (ACCEL)" ("RIPRISTINO (ACCELERAZ.)") e mantenerlo in tale posizione.
2. Accelerera till önskad hastighet och släpp brytaren. Eordonet accelerarså länge brytaren hålls intryckt.
B660D01E B660F01E-ADT Ändring till en lägre hastighet så här:
1. Tryck manöverspaken nedåt mot
"SET (COAST)" och håll den kvar där. Hastigheten minskar.
2. Släpp knappen när önskad hastighet uppnåtts. Fordonets hastighetminskar så länge knappen hålls intryckt.B660B01E
xdflswe-1.p65 6/30/03, 3:10 PM
75

1PRESENTATION AV DIN HYUNDAI
76

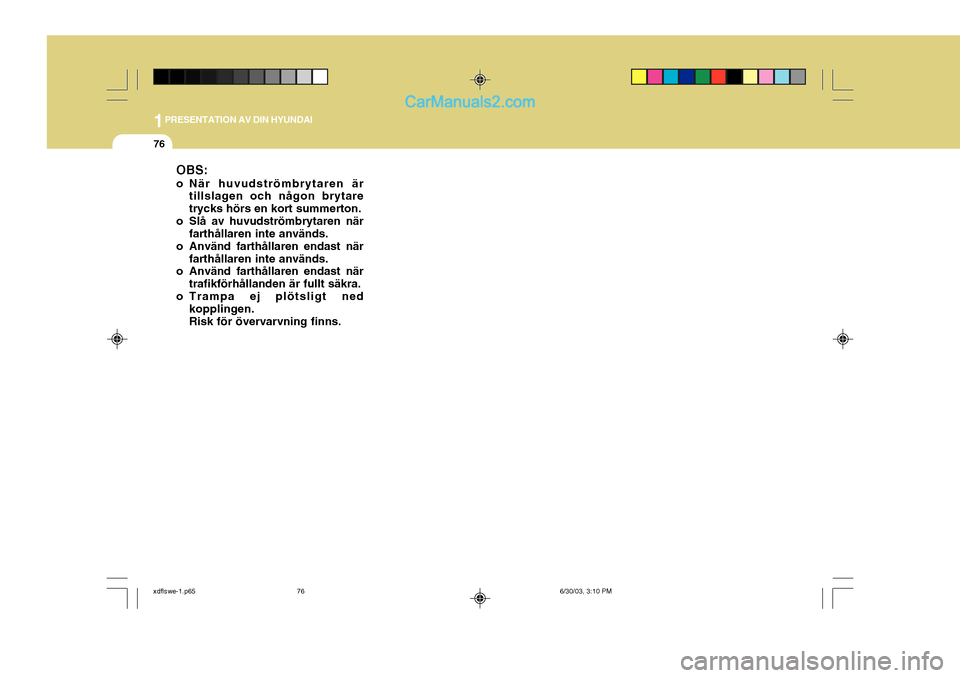

OBS:
o När huvudströmbrytaren ärtillslagen och någon brytare trycks hörs en kort summerton.
o Slå av huvudströmbrytaren när farthållaren inte används.
o Använd farthållaren endast när farthållaren inte används.
o Använd farthållaren endast när
trafikförhållanden är fullt säkra.
o Trampa ej plötsligt ned kopplingen.Risk för övervarvning finns.
xdflswe-1.p65 6/30/03, 3:10 PM
76

1
PRESENTATION AV DIN HYUNDAI

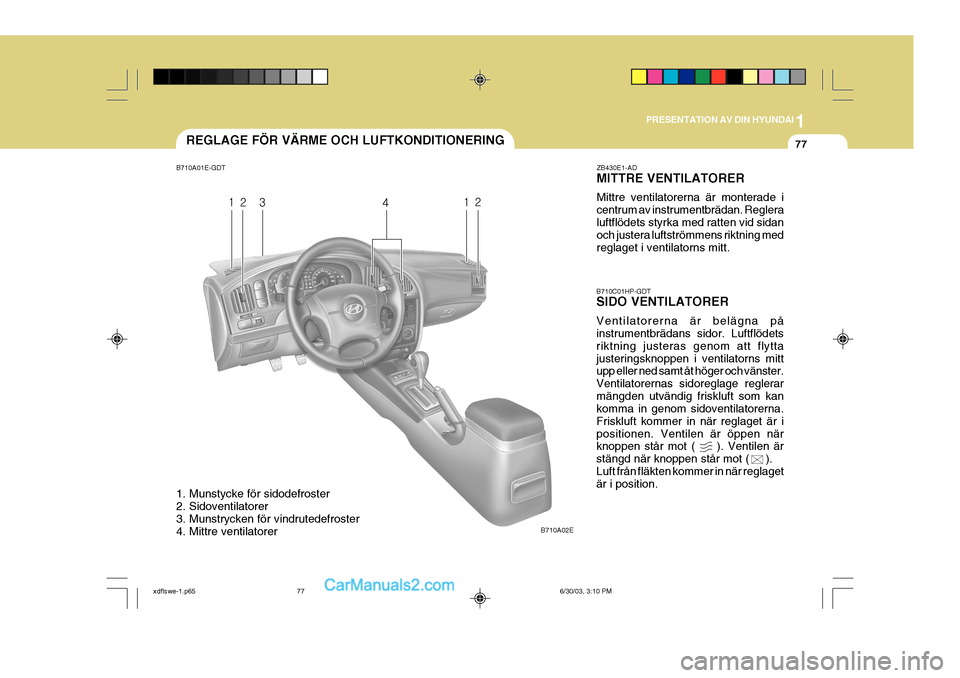

77REGLAGE FÖR VÄRME OCH LUFTKONDITIONERING
B710A01E-GDT
1. Munstycke för sidodefroster
2. Sidoventilatorer
3. Munstrycken för vindrutedefroster
4. Mittre ventilatorer B710A02EZB430E1-AD MITTRE VENTILATORER Mittre ventilatorerna är monterade i centrum av instrumentbrädan. Regleraluftflödets styrka med ratten vid sidan och justera luftströmmens riktning med reglaget i ventilatorns mitt.
B710C01HP-GDT SIDO VENTILATORER Ventilatorerna är belägna på instrumentbrädans sidor. Luftflödets riktning justeras genom att flyttajusteringsknoppen i ventilatorns mitt upp eller ned samt åt höger och vänster. Ventilatorernas sidoreglage reglerarmängden utvändig friskluft som kan komma in genom sidoventilatorerna. Friskluft kommer in när reglaget är ipositionen. Ventilen är öppen när knoppen står mot ( ). Ventilen är stängd när knoppen står mot ( ).Luft från fläkten kommer in när reglaget är i position.
xdflswe-1.p65 6/30/03, 3:10 PM
77

1PRESENTATION AV DIN HYUNDAI

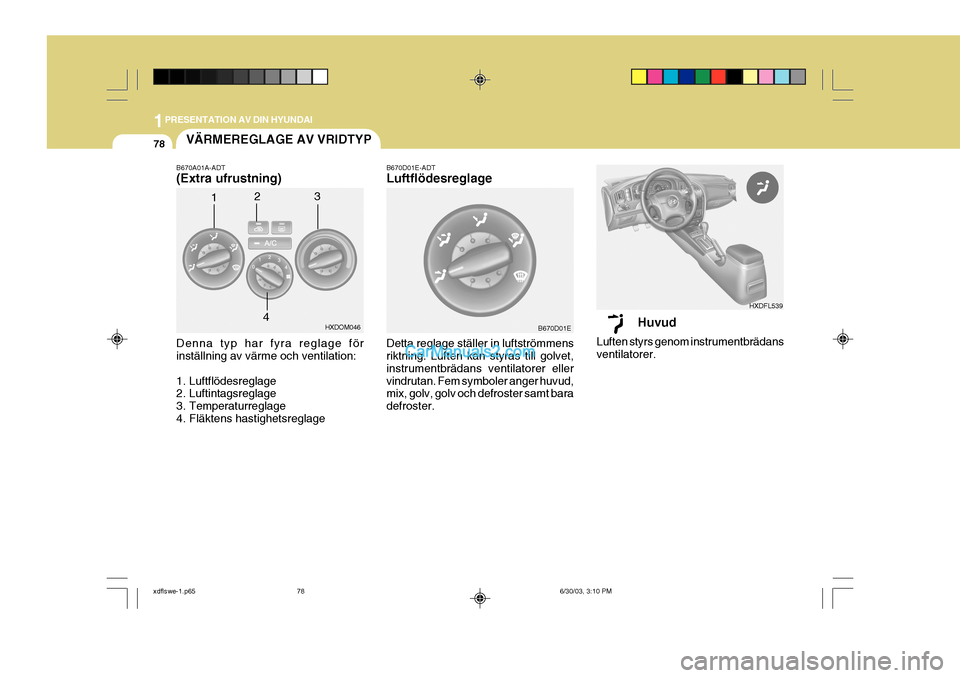

78VÄRMEREGLAGE AV VRIDTYP
B670A01A-ADT (Extra ufrustning) Denna typ har fyra reglage för inställning av värme och ventilation:
1. Luftflödesreglage
2. Luftintagsreglage
3. Temperaturreglage
4. Fläktens hastighetsreglage
HXDOM046
1 2
3
4 B670D01E-ADT Luftflödesreglage Detta reglage ställer in luftströmmens riktning. Luften kan styras till golvet, instrumentbrädans ventilatorer ellervindrutan. Fem symboler anger huvud, mix, golv, golv och defroster samt bara defroster.
Huvud
Luften styrs genom instrumentbrädans ventilatorer.
B670D01E
HXDFL539
xdflswe-1.p65 6/30/03, 3:10 PM
78

1
PRESENTATION AV DIN HYUNDAI
79

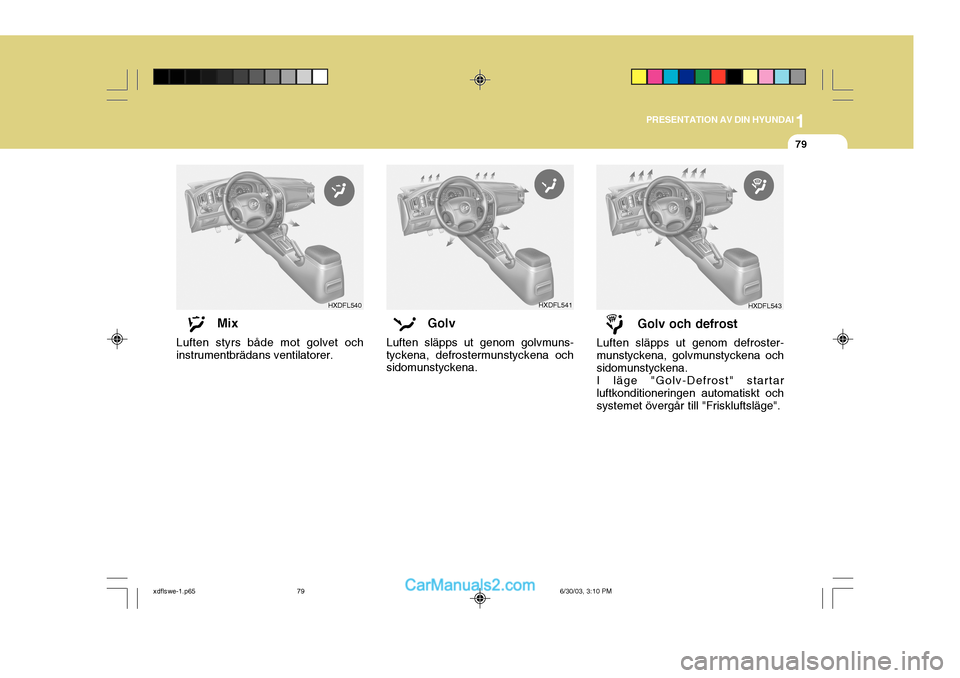

Mix
Luften styrs både mot golvet och instrumentbrädans ventilatorer. Golv
Luften släpps ut genom golvmuns-tyckena, defrostermunstyckena och sidomunstyckena. Golv och defrost
Luften släpps ut genom defroster- munstyckena, golvmunstyckena ochsidomunstyckena. I läge "Golv-Defrost" startar luftkonditioneringen automatiskt ochsystemet övergår till "Friskluftsläge".
HXDFL541 HXDFL543HXDFL540
xdflswe-1.p65 6/30/03, 3:10 PM
79

1PRESENTATION AV DIN HYUNDAI
80

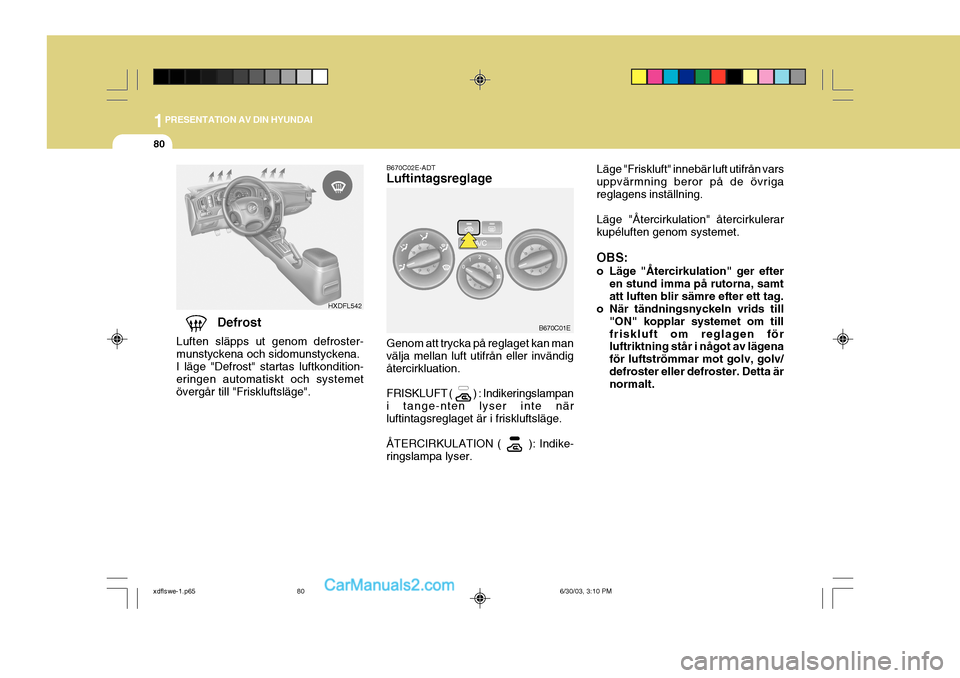

Defrost
Luften släpps ut genom defroster- munstyckena och sidomunstyckena.I läge "Defrost" startas luftkondition- eringen automatiskt och systemet övergår till "Friskluftsläge".
HXDFL542
Läge "Friskluft" innebär luft utifrån vars uppvärmning beror på de övrigareglagens inställning. Läge "Återcirkulation" återcirkulerar kupéluften genom systemet. OBS:
o Läge "Återcirkulation" ger efter en stund imma på rutorna, samt att luften blir sämre efter ett tag.
o När tändningsnyckeln vrids till
"ON" kopplar systemet om tillfriskluft om reglagen för luftriktning står i något av lägena för luftströmmar mot golv, golv/defroster eller defroster. Detta är normalt.
B670C02E-ADT Luftintagsreglage Genom att trycka på reglaget kan man välja mellan luft utifrån eller invändig återcirkluation. FRISKLUFT ( ) : Indikeringslampan i tange-nten lyser inte närluftintagsreglaget är i friskluftsläge. ÅTERCIRKULATION ( ): Indike- ringslampa lyser.
B670C01E
xdflswe-1.p65
6/30/03, 3:10 PM
80
