Hyundai Elantra 2004 Ägarmanual (in Swedish)

1

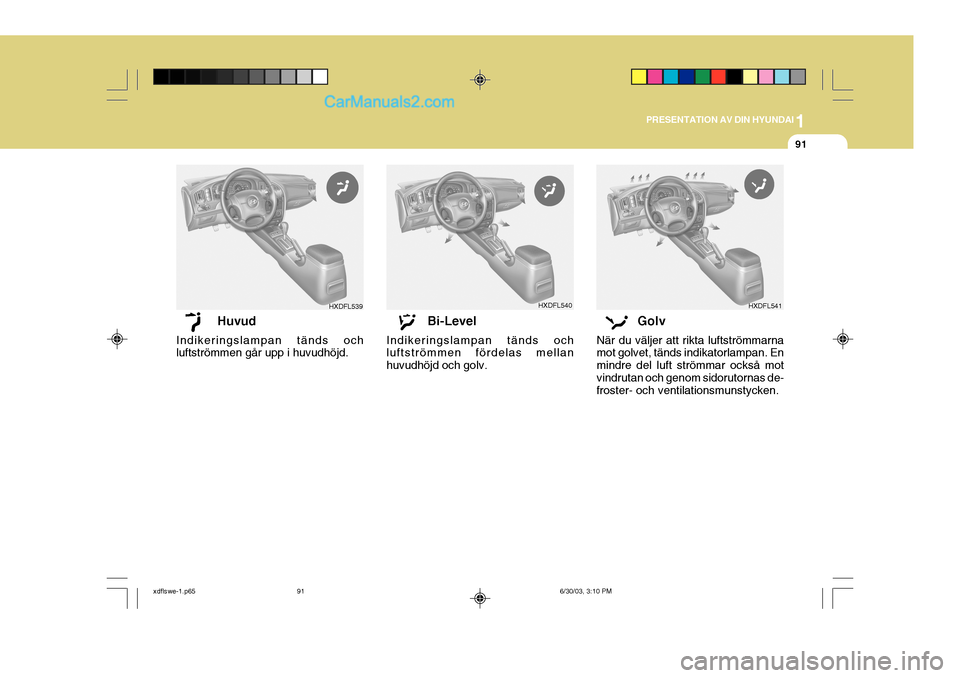

PRESENTATION AV DIN HYUNDAI
91
Golv
När du väljer att rikta luftströmmarna mot golvet, tänds indikatorlampan. En mindre del luft strömmar också motvindrutan och genom sidorutornas de- froster- och ventilationsmunstycken.
Huvud
Indikeringslampan tänds ochluftströmmen går upp i huvudhöjd. Bi-Level
Indikeringslampan tänds ochluftströmmen fördelas mellan huvudhöjd och golv.
HXDFL539HXDFL540 HXDFL541
xdflswe-1.p65 6/30/03, 3:10 PM
91

1PRESENTATION AV DIN HYUNDAI

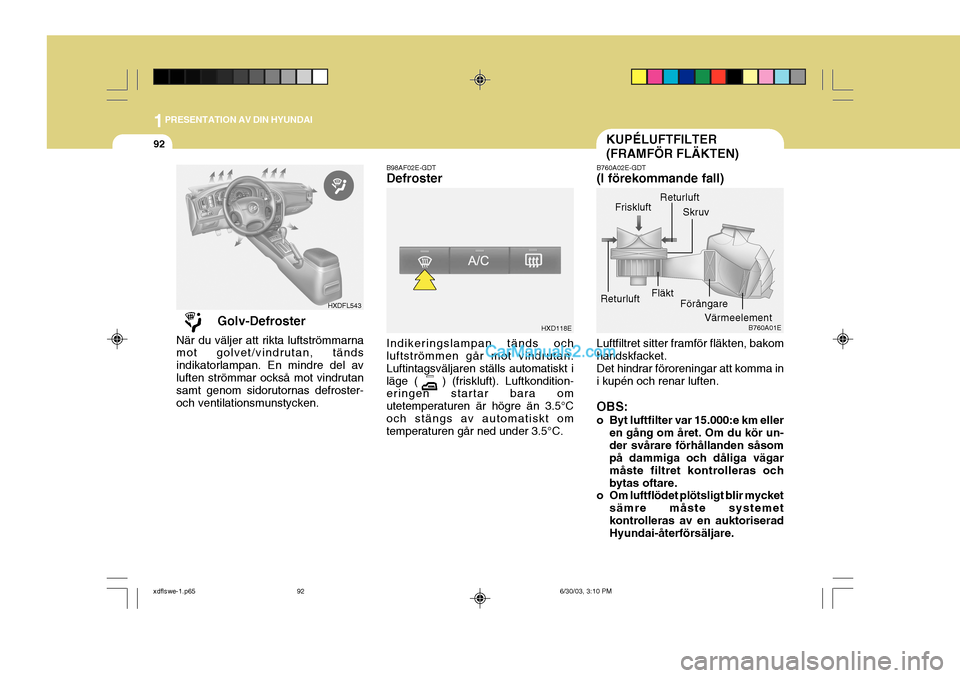

92KUPÉLUFTFILTER (FRAMFÖR FLÄKTEN)
Golv-Defroster
När du väljer att rikta luftströmmarna mot golvet/vindrutan, tänds indikatorlampan. En mindre del avluften strömmar också mot vindrutan samt genom sidorutornas defroster- och ventilationsmunstycken. B98AF02E-GDT Defroster Indikeringslampan tänds och luftströmmen går mot vindrutan. Luftintagsväljaren ställs automatiskt iläge ( ) (friskluft). Luftkondition- eringen startar bara om utetemperaturen är högre än 3.5°Coch stängs av automatiskt om temperaturen går ned under 3.5°C.
HXDFL543
HXD118E
B760A02E-GDT (I förekommande fall) Luftfiltret sitter framför fläkten, bakom handskfacket. Det hindrar föroreningar att komma ini kupén och renar luften. OBS:
o Byt luftfilter var 15.000:e km eller
en gång om året. Om du kör un- der svårare förhållanden såsom på dammiga och dåliga vägar måste filtret kontrolleras ochbytas oftare.
o Om luftflödet plötsligt blir mycket
sämre måste systemetkontrolleras av en auktoriserad Hyundai-återförsäljare. B760A01E
Förångare
Returluft
Fläkt
Friskluft
Skruv
Värmeelement
Returluft
xdflswe-1.p65
6/30/03, 3:10 PM
92

1
PRESENTATION AV DIN HYUNDAI
93

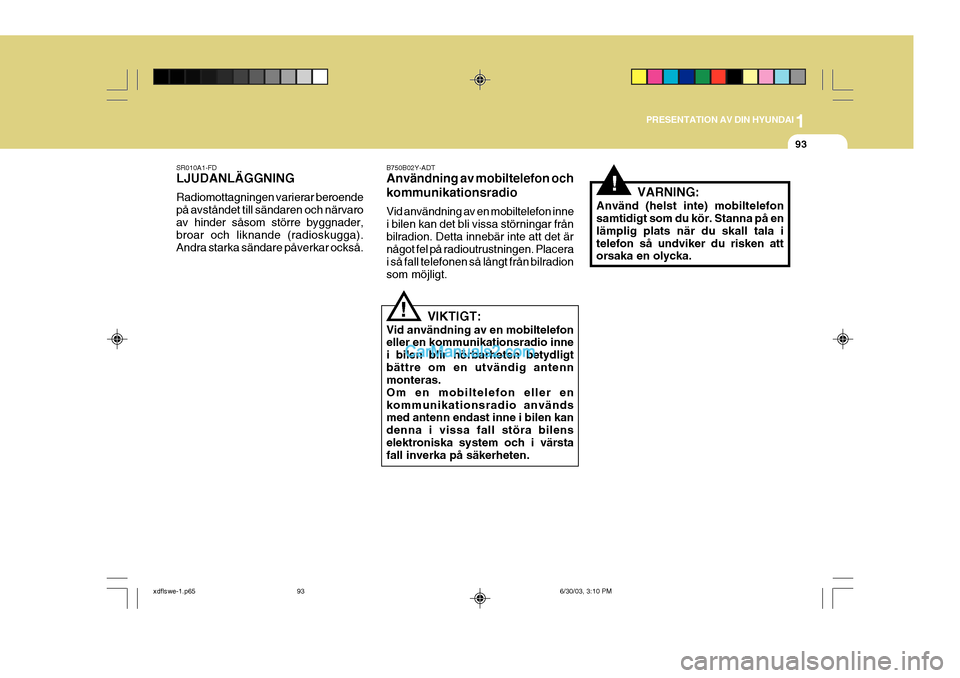

B750B02Y-ADT Användning av mobiltelefon och kommunikationsradio Vid användning av en mobiltelefon inne i bilen kan det bli vissa störningar frånbilradion. Detta innebär inte att det är något fel på radioutrustningen. Placera i så fall telefonen så långt från bilradionsom möjligt. VARNING:
Använd (helst inte) mobiltelefon samtidigt som du kör. Stanna på en lämplig plats när du skall tala itelefon så undviker du risken att orsaka en olycka.
!
SR010A1-FD LJUDANLÄGGNING Radiomottagningen varierar beroende på avståndet till sändaren och närvaroav hinder såsom större byggnader, broar och liknande (radioskugga). Andra starka sändare påverkar också.
VIKTIGT:
Vid användning av en mobiltelefon eller en kommunikationsradio inne i bilen blir hörbarheten betydligtbättre om en utvändig antenn monteras. Om en mobiltelefon eller enkommunikationsradio används med antenn endast inne i bilen kan denna i vissa fall störa bilenselektroniska system och i värsta fall inverka på säkerheten.
!
xdflswe-1.p65 6/30/03, 3:10 PM
93

1PRESENTATION AV DIN HYUNDAI

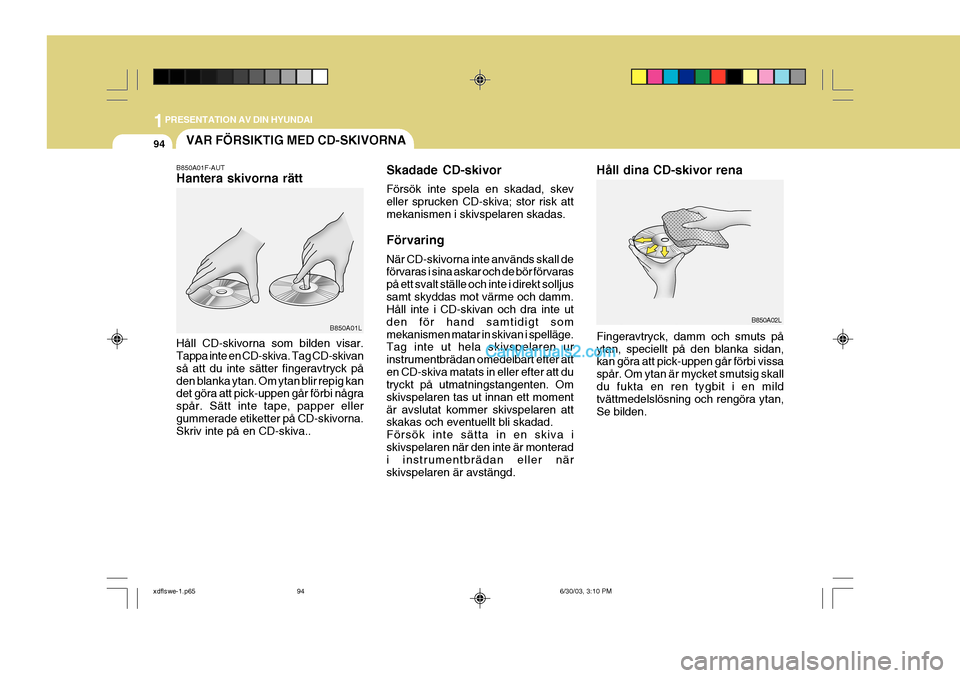

94VAR FÖRSIKTIG MED CD-SKIVORNA
B850A01F-AUT Hantera skivorna rätt Håll CD-skivorna som bilden visar. Tappa inte en CD-skiva. Tag CD-skivan så att du inte sätter fingeravtryck påden blanka ytan. Om ytan blir repig kan det göra att pick-uppen går förbi några spår. Sätt inte tape, papper ellergummerade etiketter på CD-skivorna. Skriv inte på en CD-skiva.. Skadade CD-skivor Försök inte spela en skadad, skev eller sprucken CD-skiva; stor risk attmekanismen i skivspelaren skadas. Förvaring När CD-skivorna inte används skall de förvaras i sina askar och de bör förvaras på ett svalt ställe och inte i direkt solljussamt skyddas mot värme och damm. Håll inte i CD-skivan och dra inte ut den för hand samtidigt sommekanismen matar in skivan i spelläge. Tag inte ut hela skivspelaren ur instrumentbrädan omedelbart efter atten CD-skiva matats in eller efter att du tryckt på utmatningstangenten. Om skivspelaren tas ut innan ett momentär avslutat kommer skivspelaren att skakas och eventuellt bli skadad. Försök inte sätta in en skiva iskivspelaren när den inte är monterad i instrumentbrädan eller när skivspelaren är avstängd.Håll dina CD-skivor rena
Fingeravtryck, damm och smuts påytan, speciellt på den blanka sidan, kan göra att pick-uppen går förbi vissa spår. Om ytan är mycket smutsig skalldu fukta en ren tygbit i en mild tvättmedelslösning och rengöra ytan, Se bilden.
B850A01L
B850A02L
xdflswe-1.p65
6/30/03, 3:10 PM
94

1
PRESENTATION AV DIN HYUNDAI

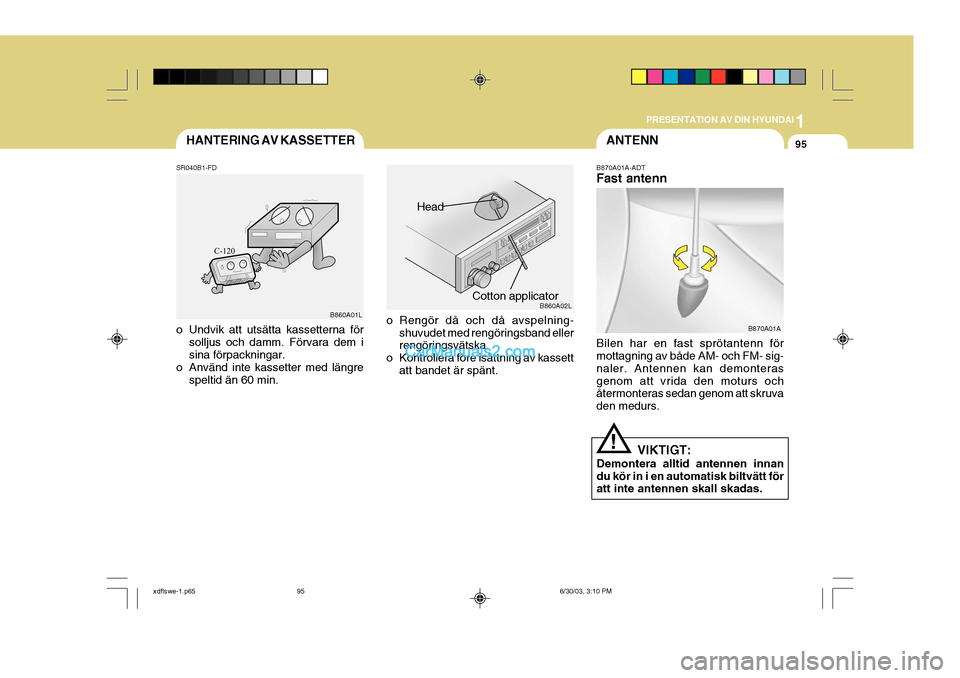

95HANTERING AV KASSETTERANTENN
o Rengör då och då avspelning- shuvudet med rengöringsband eller rengöringsvätska.
o Kontrollera före isättning av kassett att bandet är spänt. B870A01A-ADT Fast antenn Bilen har en fast sprötantenn för mottagning av både AM- och FM- sig- naler. Antennen kan demonterasgenom att vrida den moturs och återmonteras sedan genom att skruva den medurs.
VIKTIGT:
Demontera alltid antennen innandu kör in i en automatisk biltvätt för att inte antennen skall skadas.
SR040B1-FD
o Undvik att utsätta kassetterna för
solljus och damm. Förvara dem i sina förpackningar.
o Använd inte kassetter med längre speltid än 60 min.
B860A01L
Head
Cotton applicator B860A02L
B870A01A
!
xdflswe-1.p65 6/30/03, 3:10 PM
95

1PRESENTATION AV DIN HYUNDAI
96

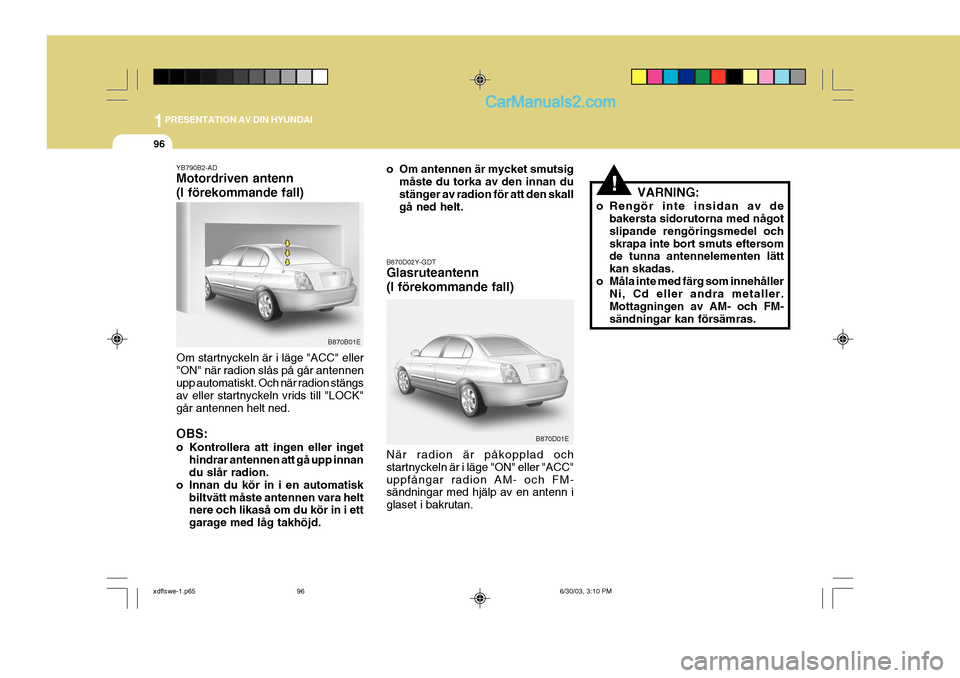

YB790B2-AD Motordriven antenn (I förekommande fall) Om startnyckeln är i läge "ACC" eller "ON" när radion slås på går antennen upp automatiskt. Och när radion stängs av eller startnyckeln vrids till "LOCK"går antennen helt ned. OBS:
o Kontrollera att ingen eller ingethindrar antennen att gå upp innan du slår radion.
o Innan du kör in i en automatisk biltvätt måste antennen vara heltnere och likaså om du kör in i ett garage med låg takhöjd.
B870B01E o Om antennen är mycket smutsig
måste du torka av den innan du stänger av radion för att den skall gå ned helt.
B870D02Y-GDT Glasruteantenn (I förekommande fall) När radion är påkopplad och startnyckeln är i läge "ON" eller "ACC"uppfångar radion AM- och FM- sändningar med hjälp av en antenn i glaset i bakrutan. VARNING:
o Rengör inte insidan av de bakersta sidorutorna med någotslipande rengöringsmedel ochskrapa inte bort smuts eftersom de tunna antennelementen lätt kan skadas.
o Måla inte med färg som innehåller Ni, Cd eller andra metaller.Mottagningen av AM- och FM-sändningar kan försämras.
!
B870D01E
xdflswe-1.p65 6/30/03, 3:10 PM
96

2
Före start av motor ....................................................... 2-3
Tändningsnyckelns lägen ............................................ 2-3Start.............................................................................. 2-4
Manuell växling ............................................................. 2-6
Automatisk växellåda ................................................... 2-8
Om bromsning ............................................................ 2-12
Anti blockerings system (ABS) ................................... 2-13
Dragkraftskontroll (TCS) ............................................. 2-13
Ekonomisk körning ..................................................... 2-15
Vinterkörning .............................................................. 2-15
Bogsering eller dragning av släp ............................... 2-16
BAKOM RATTEN
Att köra Hyundai
2
xdflswe-2.p65 6/30/03, 3:12 PM
1

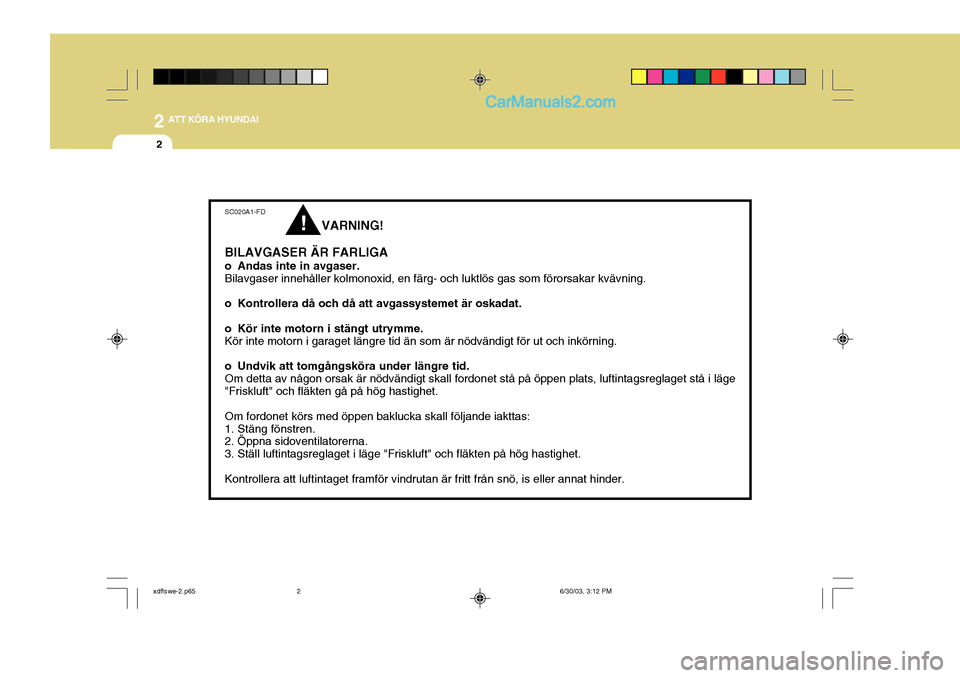

2 ATT KÖRA HYUNDAI
2
SC020A1-FD
VARNING!
BILAVGASER ÄR FARLIGA
o Andas inte in avgaser. Bilavgaser innehåller kolmonoxid, en färg- och luktlös gas som förorsakar kvävning.
o Kontrollera då och då att avgassystemet är oskadat.
o Kör inte motorn i stängt utrymme. Kör inte motorn i garaget längre tid än som är nödvändigt för ut och inkörning.
o Undvik att tomgångsköra under längre tid. Om detta av någon orsak är nödvändigt skall fordonet stå på öppen plats, luftintagsreglaget stå i läge"Friskluft" och fläkten gå på hög hastighet. Om fordonet körs med öppen baklucka skall följande iakttas: 1. Stäng fönstren. 2. Öppna sidoventilatorerna. 3. Ställ luftintagsreglaget i läge "Friskluft" och fläkten på hög hastighet. Kontrollera att luftintaget framför vindrutan är fritt från snö, is eller annat hinder.
!
xdflswe-2.p65 6/30/03, 3:12 PM
2

2
ATT KÖRA HYUNDAI

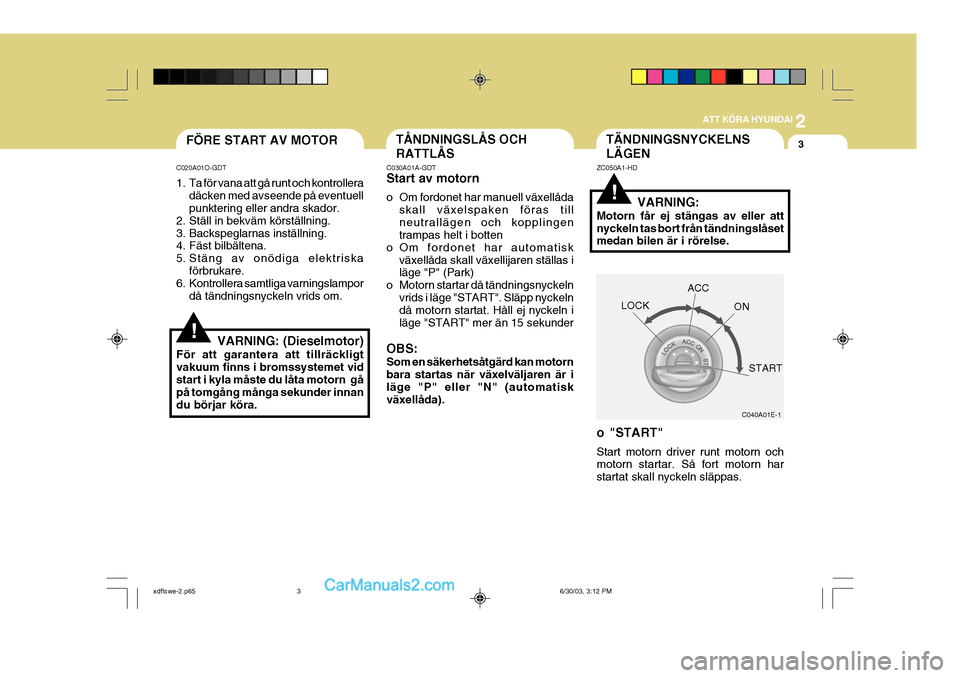

3TÅNDNINGSLÅS OCH RATTLÅSTÄNDNINGSNYCKELNS LÄGENFÖRE START AV MOTOR
C020A01O-GDT
1. Ta för vana att gå runt och kontrollera däcken med avseende på eventuell punktering eller andra skador.
2. Ställ in bekväm körställning.
3. Backspeglarnas inställning.
4. Fäst bilbältena.
5. Stäng av onödiga elektriska förbrukare.
6. Kontrollera samtliga varningslampor
då tändningsnyckeln vrids om. C030A01A-GDT Start av motorn
o Om fordonet har manuell växellåda
skall växelspaken föras till neutrallägen och kopplingen trampas helt i botten
o Om fordonet har automatisk växellåda skall växellijaren ställas iläge "P" (Park)
o Motorn startar då tändningsnyckeln vrids i läge "START". Släpp nyckelndå motorn startat. Håll ej nyckeln i läge "START" mer än 15 sekunder
OBS: Som en säkerhetsåtgärd kan motorn bara startas när växelväljaren är iläge "P" eller "N" (automatisk växellåda).
VARNING: (Dieselmotor)
För att garantera att tillräckligt vakuum finns i bromssystemet vidstart i kyla måste du låta motorn gå på tomgång många sekunder innan du börjar köra.
!
ZC050A1-HD
C040A01E-1
LOCK
ACC
ON
START
VARNING:
Motorn får ej stängas av eller att nyckeln tas bort från tändningslåset medan bilen är i rörelse.
o "START" Start motorn driver runt motorn och motorn startar. Så fort motorn har startat skall nyckeln släppas.
!
xdflswe-2.p65 6/30/03, 3:12 PM
3

2 ATT KÖRA HYUNDAI
4
!

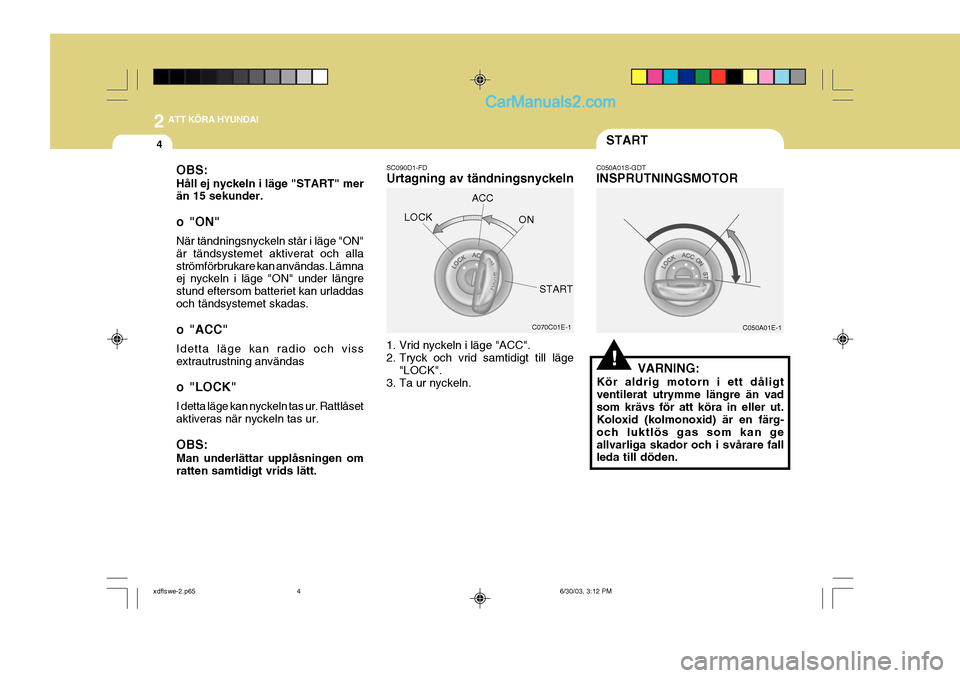

START
C050A01S-GDT INSPRUTNINGSMOTOR
C050A01E-1
VARNING:
Kör aldrig motorn i ett dåligt ventilerat utrymme längre än vadsom krävs för att köra in eller ut. Koloxid (kolmonoxid) är en färg- och luktlös gas som kan geallvarliga skador och i svårare fall leda till döden.
OBS: Håll ej nyckeln i läge "START" mer än 15 sekunder.
o "ON" När tändningsnyckeln står i läge "ON" är tändsystemet aktiverat och allaströmförbrukare kan användas. Lämna ej nyckeln i läge "ON" under längre stund eftersom batteriet kan urladdasoch tändsystemet skadas.
o "ACC" Idetta läge kan radio och viss extrautrustning användas
o "LOCK" I detta läge kan nyckeln tas ur. Rattlåset aktiveras när nyckeln tas ur. OBS: Man underlättar upplåsningen om ratten samtidigt vrids lätt.
C070C01E-1
SC090D1-FD Urtagning av tändningsnyckeln
1. Vrid nyckeln i läge "ACC".
2. Tryck och vrid samtidigt till läge
"LOCK".
3. Ta ur nyckeln. LOCK
ACC
ON
START
