7-85
7
Bakım

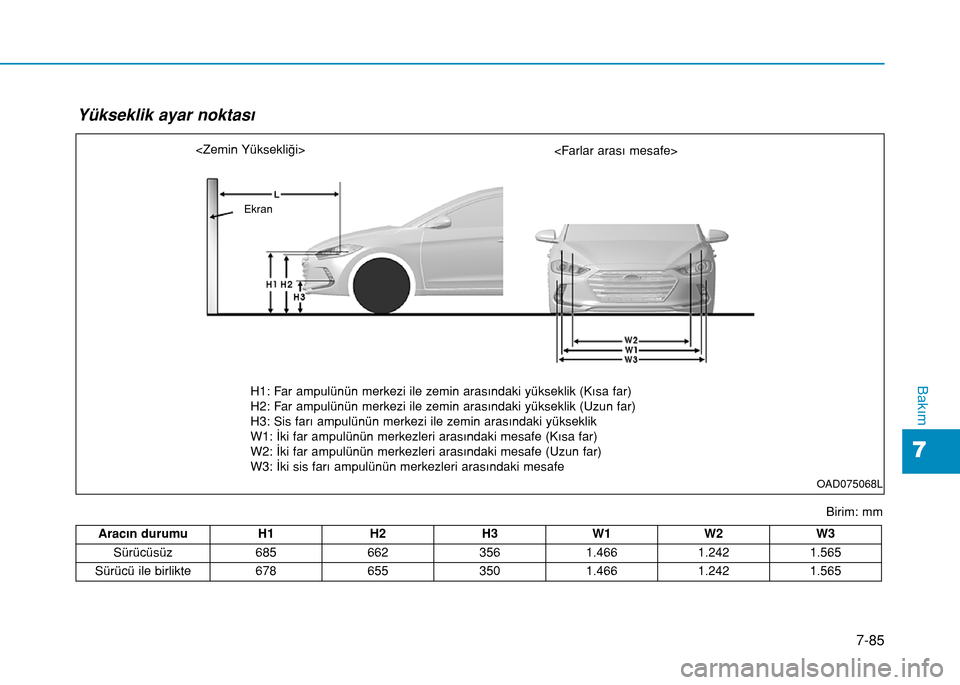

Aracın durumu H1 H2H3 W1 W2W3
Sürücüsüz 685 662
356 1.466 1.2421.565
Sürücü ile birlikte 678 655
350 1.466 1.2421.565
Birim: mm
Yükseklik ayar noktası
OAD075068L

Ekran

H1: Far ampulünün merkezi ile zemin arasındaki yükseklik (Kısa far)
H2: Far ampulünün merkezi ile zemin arasındaki yükseklik (Uzun far)
H3: Sis farı ampulünün merkezi ile zemin arasındaki yükseklik
W1: İki far ampulünün merkezleri arasındaki mesafe (Kısa far)
W2: İki far ampulünün merkezleri arasındaki mesafe (Uzun far)
W3: İki sis farı ampulünün merkezleri arasındaki mesafe

7-86
Bakım

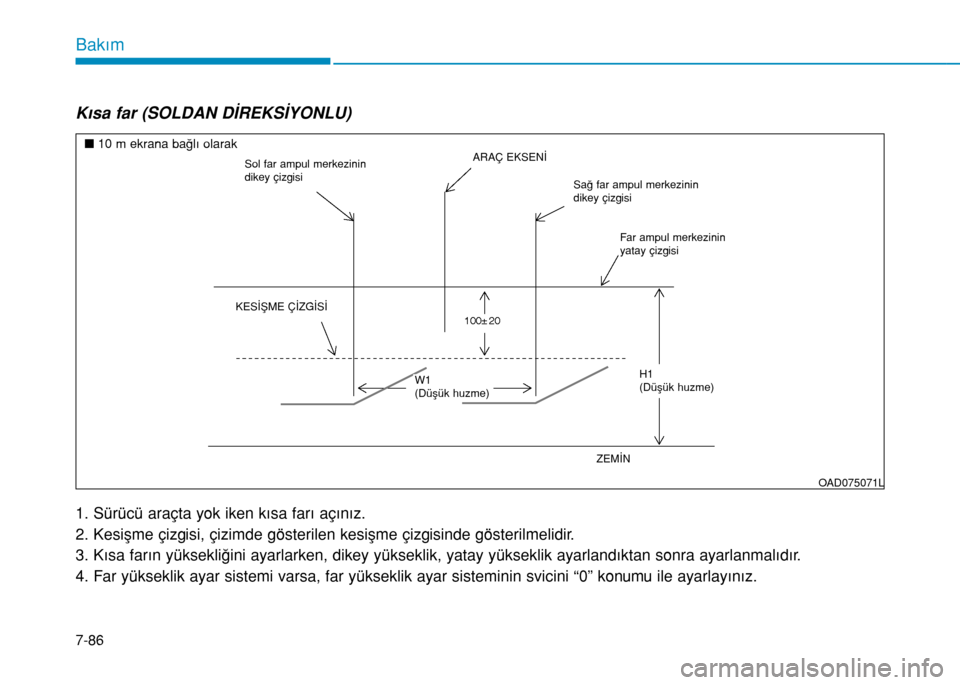

Kısa far (SOLDAN DİREKSİYONLU)
1. Sürücü araçta yok iken kısa farı açınız.
2. Kesişme çizgisi, çizimde gösterilen kesişme çizgisinde gösterilmelidir.
3. Kısa farın yüksekliğini ayarlarken, dikey yükseklik, yatay yükseklik ayarlandıktan sonra ayarlanmalıdır.
4. Far yükseklik ayar sistemi varsa, far yükseklik ayar sisteminin svicini “0” konumu ile ayarlayınız.
OAD075071L
n10 m ekrana bağlı olarak
Sol far ampul merkezinin
dikey çizgisi
Sağ far ampul merkezinin
dikey çizgisi
Far ampul merkezinin
yatay çizgisi
W1
(Düşük huzme)H1
(Düşük huzme)
KESİŞME ÇİZGİSİ
ARAÇ EKSENİ
ZEMİN

7-87
7
Bakım

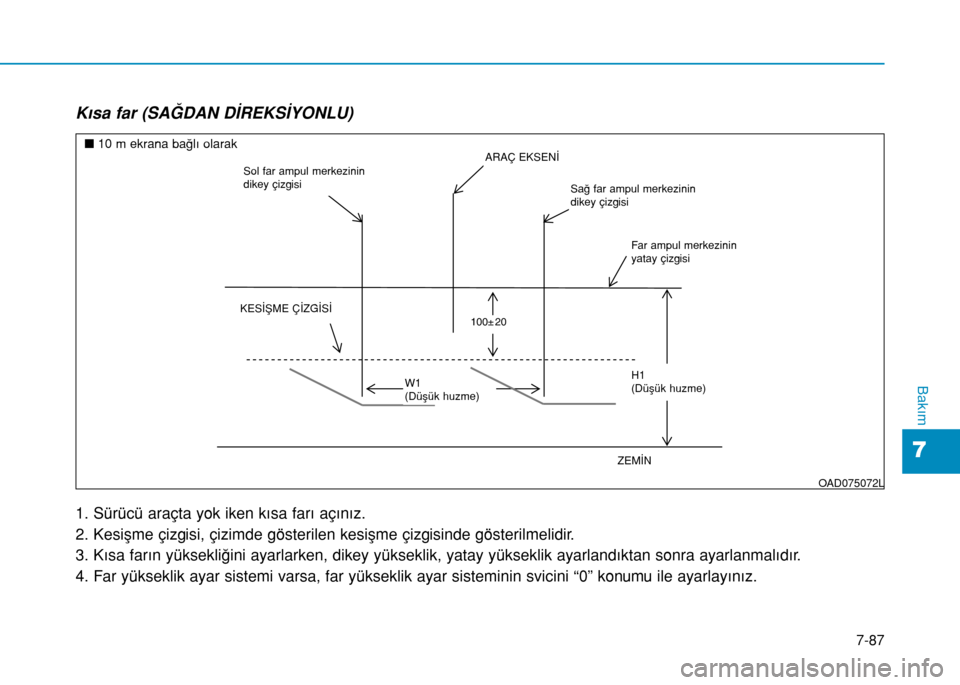

Kısa far (SAĞDAN DİREKSİYONLU)
1. Sürücü araçta yok iken kısa farı açınız.
2. Kesişme çizgisi, çizimde gösterilen kesişme çizgisinde gösterilmelidir.
3. Kısa farın yüksekliğini ayarlarken, dikey yükseklik, yatay yükseklik ayarlandıktan sonra ayarlanmalıdır.
4. Far yükseklik ayar sistemi varsa, far yükseklik ayar sisteminin svicini “0” konumu ile ayarlayınız.
W1
Low Beam)CAR AXIS
CUT- OFF LINE
Horizontal line of head
lamp bulb center
Vertical line of the left
head lamp bulb centerVertical line of the right head
lamp bulb center
GROUND
100± 20
H1
Low beam)
OAD075072L
n10 m ekrana bağlı olarakARAÇ EKSENİSol far ampul merkezinin
dikey çizgisi
KESİŞME ÇİZGİSİ
Sağ far ampul merkezinin
dikey çizgisi
W1
(Düşük huzme)H1
(Düşük huzme)
ZEMİN
Far ampul merkezinin
yatay çizgisi

7-88
Bakım

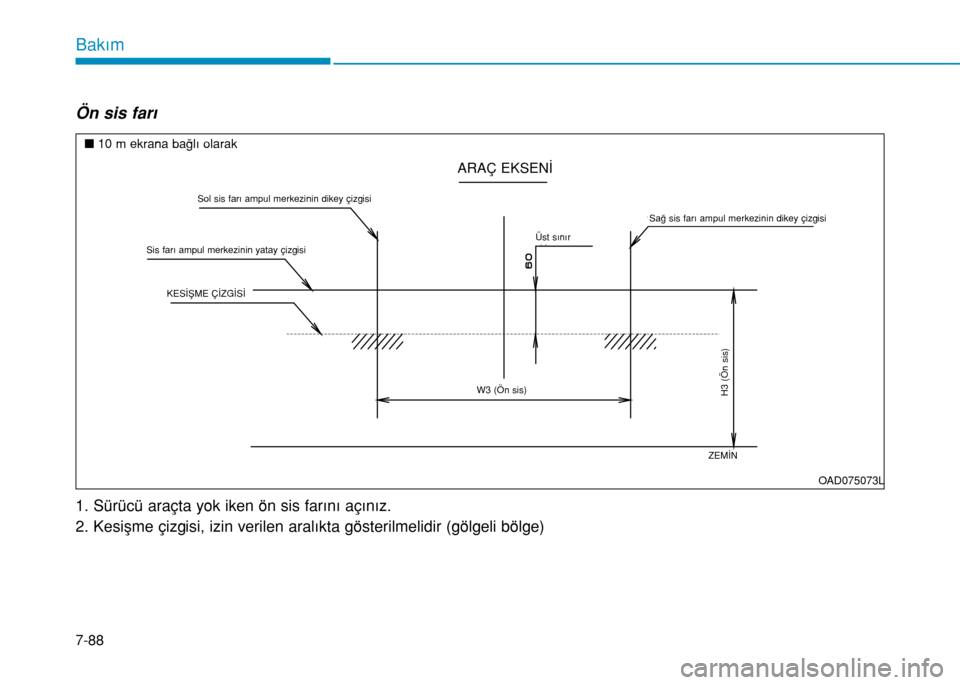

Ön sis farı
1. Sürücü araçta yok iken ön sis farını açınız.
2. Kesişme çizgisi, izin verilen aralıkta gösterilmelidir (gölgeli bölge)
Vertical line of the left fog lamp bulb center
Vertical line of the right fog lamp bulb center
H3 (Front fog)
CAR AXIS
Upper limit
Horizontal line of fog lamp bulb center
CUT-OFF LINE
W3 (Front fog)
GROUND
OAD075073L
n10 m ekrana bağlı olarak
ARAÇ EKSENİ
Sol sis farı ampul merkezinin dikey çizgisi
Sis farı ampul merkezinin yatay çizgisi
Sağ sis farı ampul merkezinin dikey çizgisi
KESİŞME ÇİZGİSİ
W3 (Ön sis)
ZEMİN
H3 (Ön sis)
Üst sınır

7-89
7
Bakım

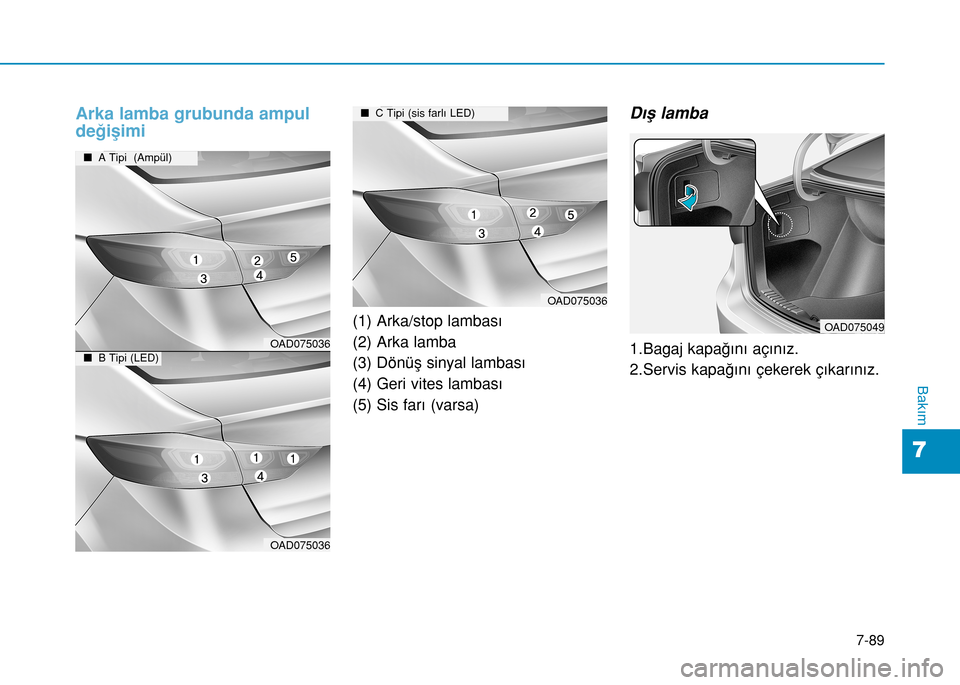

Arka lamba grubunda ampul
değişimi
(1) Arka/stop lambası
(2) Arka lamba
(3) Dönüş sinyal lambası
(4) Geri vites lambası
(5) Sis farı (varsa)
Dış lamba
1.Bagaj kapağını açınız.
2.Servis kapağını çekerek çıkarınız.OAD075036
n A Tipi (Ampül)
OAD075036
n B Tipi (LED)
OAD075036
n C Tipi (sis farlı LED)
OAD075049

7-90
Bakım

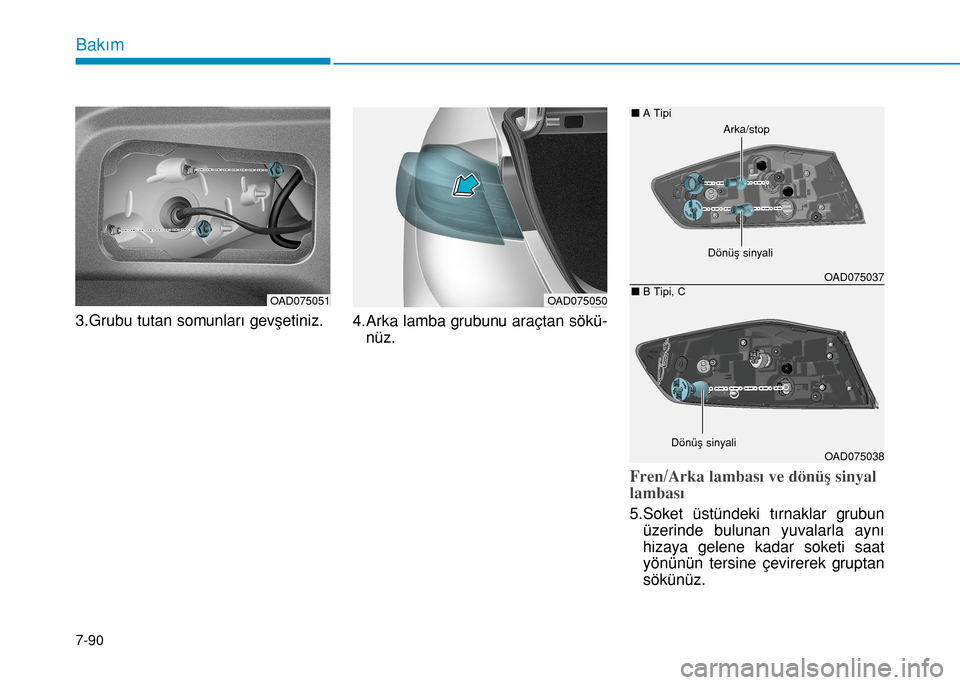

3.Grubu tutan somunları gevşetiniz.
4.Arka lamba grubunu araçtan sökü-
nüz.
Fren/Arka lambası ve dönüş sinyal
lambası
5.Soket üstündeki tırnaklar grubun
üzerinde bulunan yuvalarla aynı
hizaya gelene kadar soketi saat
yönünün tersine çevirerek gruptan
sökünüz.
OAD075051OAD075050
OAD075037
OAD075038 nA Tipi
nB Tipi, C
Arka/stop
Dönüş sinyali
Dönüş sinyali

7-91
7
Bakım

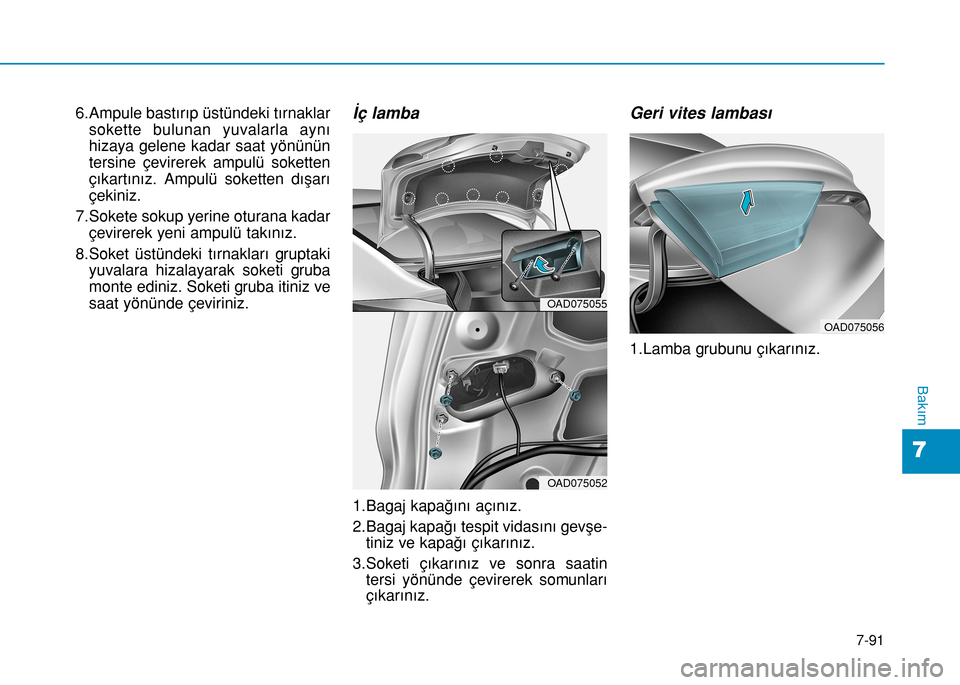

6.Ampule bastırıp üstündeki tırnaklar
sokette bulunan yuvalarla aynı
hizaya gelene kadar saat yönünün
tersine çevirerek ampulü soketten
çıkartınız. Ampulü soketten dışarı
çekiniz.
7.Sokete sokup yerine oturana kadar
çevirerek yeni ampulü takınız.
8.Soket üstündeki tırnakları gruptaki
yuvalara hizalayarak soketi gruba
monte ediniz. Soketi gruba itiniz ve
saat yönünde çeviriniz.İç lamba
1.Bagaj kapağını açınız.
2.Bagaj kapağı tespit vidasını gevşe-
tiniz ve kapağı çıkarınız.
3.Soketi çıkarınız ve sonra saatin
tersi yönünde çevirerek somunları
çıkarınız.
Geri vites lambası
1.Lamba grubunu çıkarınız.
OAD075055
OAD075052
OAD075056

7-92
Bakım

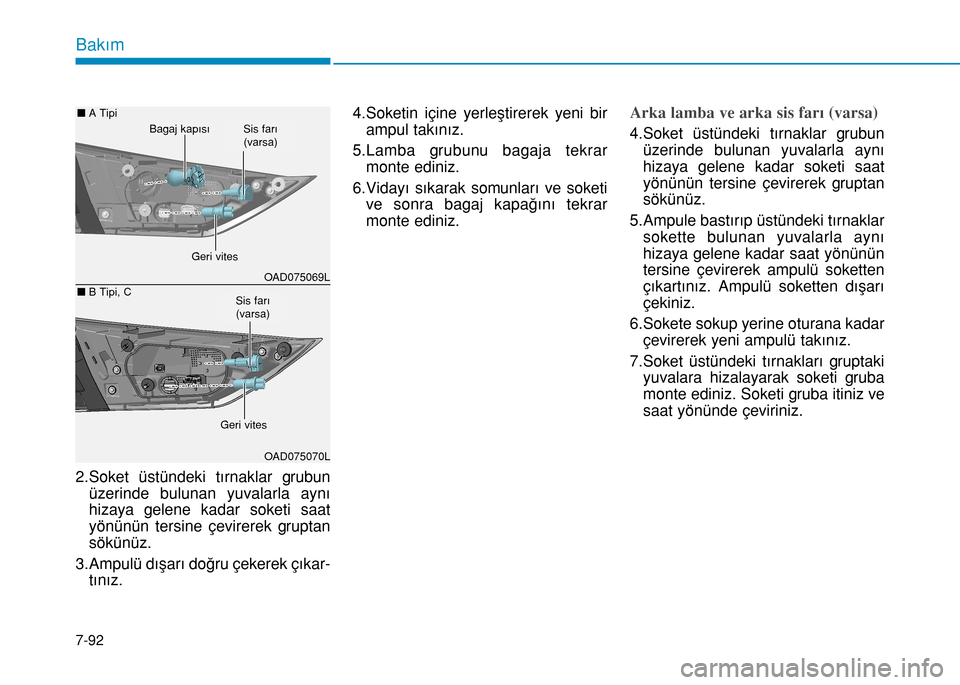

2.Soket üstündeki tırnaklar grubun
üzerinde bulunan yuvalarla aynı
hizaya gelene kadar soketi saat
yönünün tersine çevirerek gruptan
sökünüz.
3.Ampulü dışarı doğru çekerek çıkar-
tınız.4.Soketin içine yerleştirerek yeni bir
ampul takınız.
5.Lamba grubunu bagaja tekrar
monte ediniz.
6.Vidayı sıkarak somunları ve soketi
ve sonra bagaj kapağını tekrar
monte ediniz.
Arka lamba ve arka sis farı (varsa)
4.Soket üstündeki tırnaklar grubun
üzerinde bulunan yuvalarla aynı
hizaya gelene kadar soketi saat
yönünün tersine çevirerek gruptan
sökünüz.
5.Ampule bastırıp üstündeki tırnaklar
sokette bulunan yuvalarla aynı
hizaya gelene kadar saat yönünün
tersine çevirerek ampulü soketten
çıkartınız. Ampulü soketten dışarı
çekiniz.
6.Sokete sokup yerine oturana kadar
çevirerek yeni ampulü takınız.
7.Soket üstündeki tırnakları gruptaki
yuvalara hizalayarak soketi gruba
monte ediniz. Soketi gruba itiniz ve
saat yönünde çeviriniz.
OAD075069L
OAD075070L nA Tipi
nB Tipi, C
Geri vites
Bagaj kapısıSis farı
(varsa)
Sis farı
(varsa)
Geri vites

7-93
7
Bakım

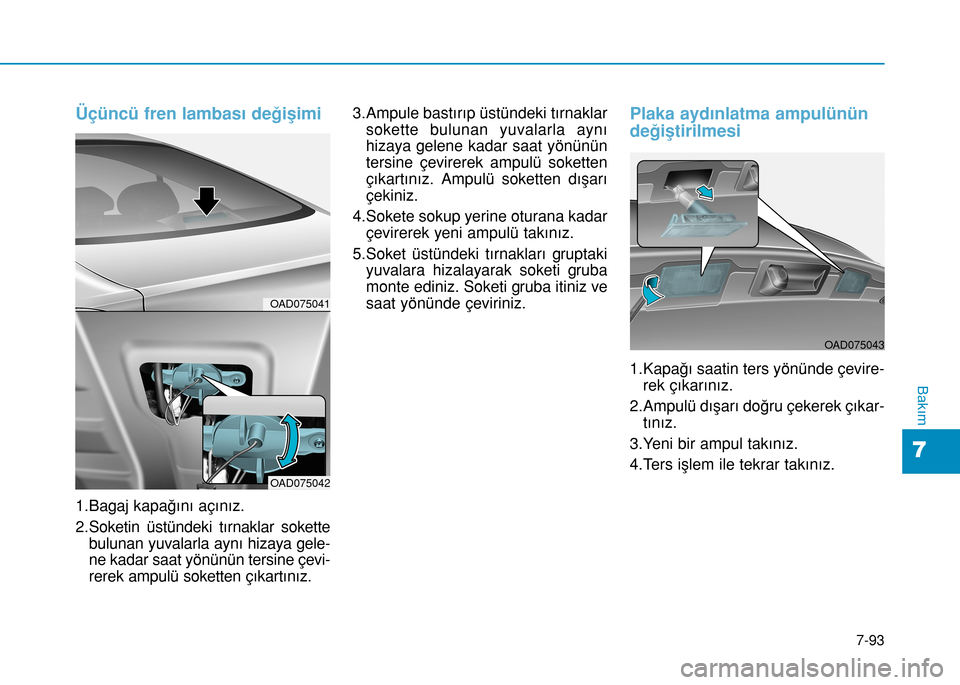

Üçüncü fren lambası değişimi
1.Bagaj kapağını açınız.
2.Soketin üstündeki tırnaklar sokette
bulunan yuvalarla aynı hizaya gele-
ne kadar saat yönünün tersine çevi-
rerek ampulü soketten çıkartınız.3.Ampule bastırıp üstündeki tırnaklar
sokette bulunan yuvalarla aynı
hizaya gelene kadar saat yönünün
tersine çevirerek ampulü soketten
çıkartınız. Ampulü soketten dışarı
çekiniz.
4.Sokete sokup yerine oturana kadar
çevirerek yeni ampulü takınız.
5.Soket üstündeki tırnakları gruptaki
yuvalara hizalayarak soketi gruba
monte ediniz. Soketi gruba itiniz ve
saat yönünde çeviriniz.
Plaka aydınlatma ampulünün
değiştirilmesi
1.Kapağı saatin ters yönünde çevire-
rek çıkarınız.
2.Ampulü dışarı doğru çekerek çıkar-
tınız.
3.Yeni bir ampul takınız.
4.Ters işlem ile tekrar takınız.
OAD075041
OAD075042
OAD075043

7-94
Bakım

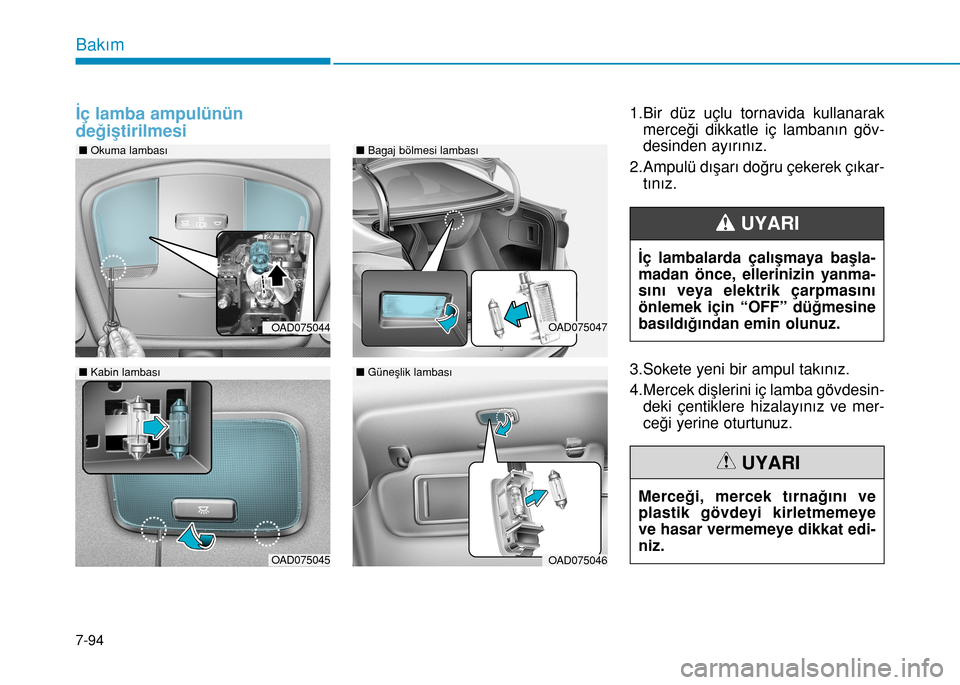

İç lamba ampulünün
değiştirilmesi
1.Bir düz uçlu tornavida kullanarak
merceği dikkatle iç lambanın göv-
desinden ayırınız.
2.Ampulü dışarı doğru çekerek çıkar-
tınız.
3.Sokete yeni bir ampul takınız.
4.Mercek dişlerini iç lamba gövdesin-
deki çentiklere hizalayınız ve mer-
ceği yerine oturtunuz.
nOkuma lambası
OAD075044
OAD075045
nBagaj bölmesi lambası
nGüneşlik lambası
OAD075047
OAD075046
nKabin lambası
İç lambalarda çalışmaya başla-
madan önce, ellerinizin yanma-
sını veya elektrik çarpmasını
önlemek için “OFF” düğmesine
basıldığından emin olunuz.
UYARI
Merceği, mercek tırnağını ve
plastik gövdeyi kirletmemeye
ve hasar vermemeye dikkat edi-
niz.
UYARI
