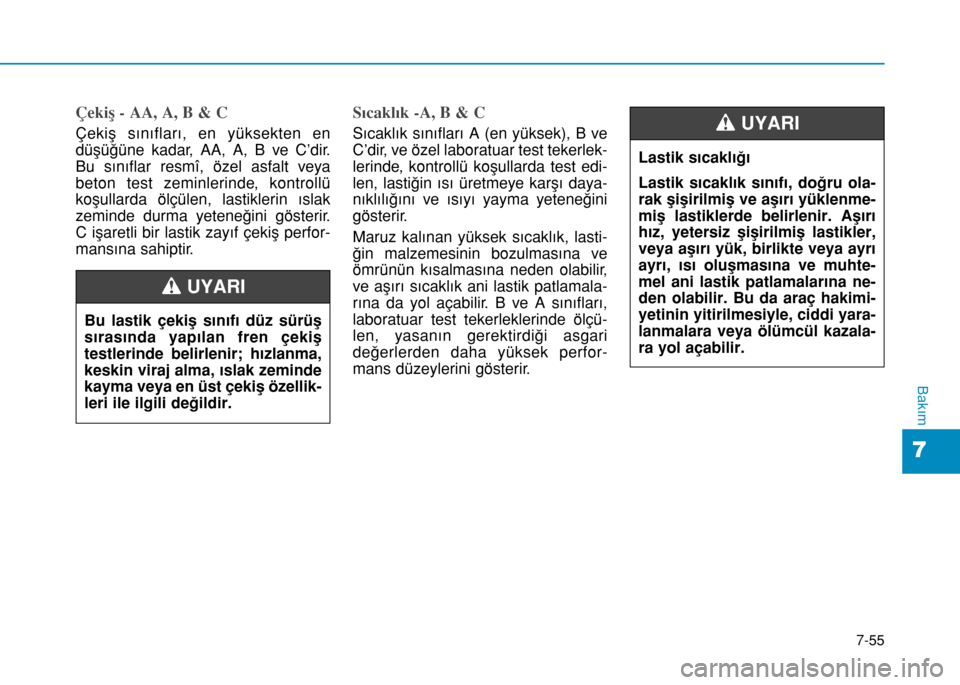

Çekiş - AA, A, B & C
Çekiş sınıfları, en yüksekten en
düşüğüne kadar, AA, A, B ve C’dir.
Bu sınıflar resmî, özel asfalt veya
beton test zeminlerinde, kontrollü
koşullarda ölçülen, lastiklerin ıslak
zeminde durma yeteneğini gösterir.
C işaretli bir lastik zayıf çekiş perfor-
mansına sahiptir.
Sıcaklık -A, B & C
Sıcaklık sınıfları A (en yüksek), B ve
C’dir, ve özel laboratuar test tekerlek-
lerinde, kontrollü koşullarda test edi-
len, lastiğin ısı üretmeye karşı daya-
nıklılığını ve ısıyı yayma yeteneğini
gösterir.
Maruz kalınan yüksek sıcaklık, lasti-
ğin malzemesinin bozulmasına ve
ömrünün kısalmasına neden olabilir,
ve aşırı sıcaklık ani lastik patlamala-
rına da yol açabilir. B ve A sınıfları,
laboratuar test tekerleklerinde ölçü-
len, yasanın gerektirdiği asgari
değerlerden daha yüksek perfor-
mans düzeylerini gösterir.
Lastik sıcaklığı
Lastik sıcaklık sınıfı, doğru ola-
rak şişirilmiş ve aşırı yüklenme-
miş lastiklerde belirlenir. Aşırı
hız, yetersiz şişirilmiş lastikler,
veya aşırı yük, birlikte veya ayrı
ayrı, ısı oluşmasına ve muhte-
mel ani lastik patlamalarına ne-
den olabilir. Bu da araç hakimi-
yetinin yitirilmesiyle, ciddi yara-
lanmalara veya ölümcül kazala-
ra yol açabilir.
UYARI
Bu lastik çekiş sınıfı düz sürüş
sırasında yapılan fren çekiş
testlerinde belirlenir; hızlanma,
keskin viraj alma, ıslak zeminde
kayma veya en üst çekiş özellik-
leri ile ilgili deÄŸildir.
UYARI

7-56
Bakım

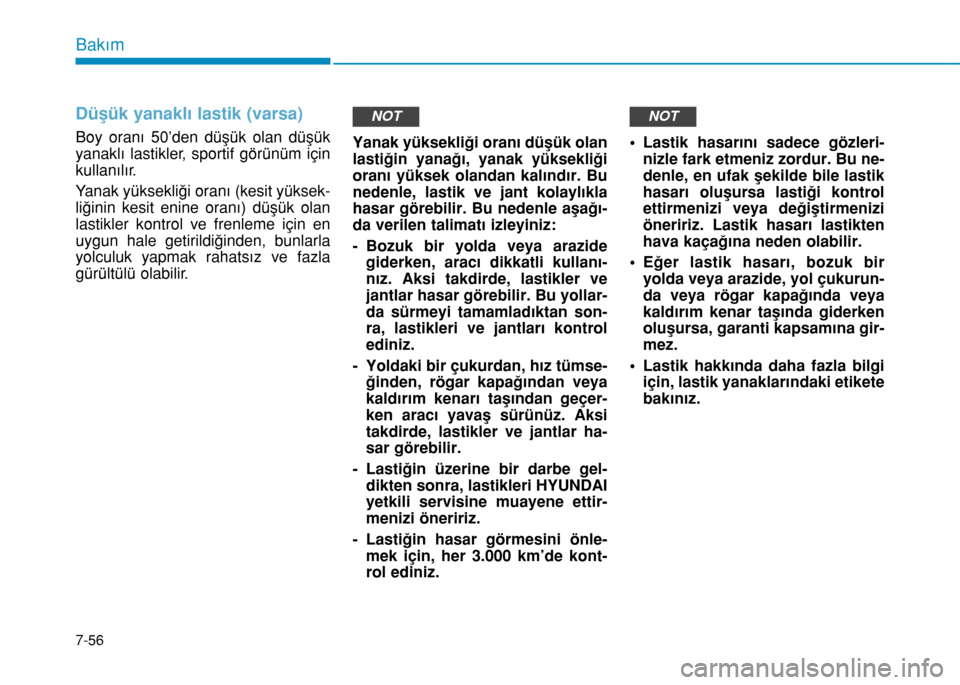

Düşük yanaklı lastik (varsa)
Boy oranı 50’den düşük olan düşük
yanaklı lastikler, sportif görünüm için
kullanılır.
Yanak yüksekliği oranı (kesit yüksek-
liğinin kesit enine oranı) düşük olan
lastikler kontrol ve frenleme için en
uygun hale getirildiÄŸinden, bunlarla
yolculuk yapmak rahatsız ve fazla
gürültülü olabilir.Yanak yüksekliği oranı düşük olan
lastiğin yanağı, yanak yüksekliği
oranı yüksek olandan kalındır. Bu
nedenle, lastik ve jant kolaylıkla
hasar görebilir. Bu nedenle aşağı-
da verilen talimatı izleyiniz:
- Bozuk bir yolda veya arazide
giderken, aracı dikkatli kullanı-
nız. Aksi takdirde, lastikler ve
jantlar hasar görebilir. Bu yollar-
da sürmeyi tamamladıktan son-
ra, lastikleri ve jantları kontrol
ediniz.
- Yoldaki bir çukurdan, hız tümse-
ğinden, rögar kapağından veya
kaldırım kenarı taşından geçer-
ken aracı yavaş sürünüz. Aksi
takdirde, lastikler ve jantlar ha-
sar görebilir.
- Lastiğin üzerine bir darbe gel-
dikten sonra, lastikleri HYUNDAI
yetkili servisine muayene ettir-
menizi öneririz.
- Lastiğin hasar görmesini önle-
mek için, her 3.000 km’de kont-
rol ediniz. • Lastik hasarını sadece gözleri-
nizle fark etmeniz zordur. Bu ne-
denle, en ufak ÅŸekilde bile lastik
hasarı oluşursa lastiği kontrol
ettirmenizi veya deÄŸiÅŸtirmenizi
öneririz. Lastik hasarı lastikten
hava kaçağına neden olabilir.
• Eğer lastik hasarı, bozuk bir
yolda veya arazide, yol çukurun-
da veya rögar kapağında veya
kaldırım kenar taşında giderken
oluşursa, garanti kapsamına gir-
mez.
• Lastik hakkında daha fazla bilgi
için, lastik yanaklarındaki etikete
bakınız.
NOTNOT

7-57
7
Bakım

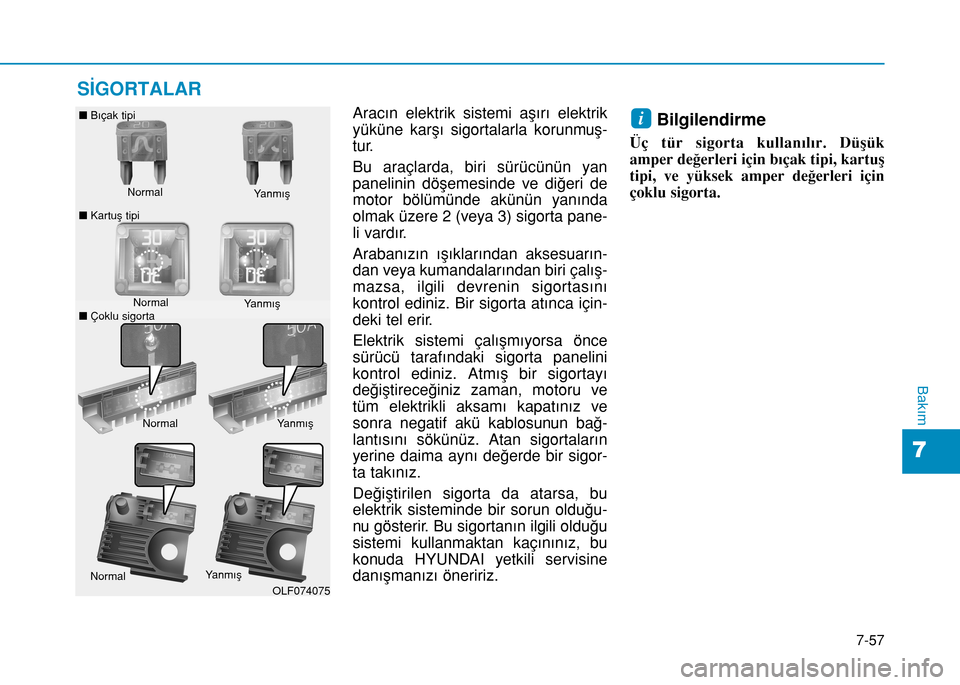

SÄ°GORTALAR
Aracın elektrik sistemi aşırı elektrik
yüküne karşı sigortalarla korunmuş-
tur.
Bu araçlarda, biri sürücünün yan
panelinin döşemesinde ve diğeri de
motor bölümünde akünün yanında
olmak üzere 2 (veya 3) sigorta pane-
li vardır.
Arabanızın ışıklarından aksesuarın-
dan veya kumandalarından biri çalış-
mazsa, ilgili devrenin sigortasını
kontrol ediniz. Bir sigorta atınca için-
deki tel erir.
Elektrik sistemi çalışmıyorsa önce
sürücü tarafındaki sigorta panelini
kontrol ediniz. Atmış bir sigortayı
deÄŸiÅŸtireceÄŸiniz zaman, motoru ve
tüm elektrikli aksamı kapatınız ve
sonra negatif akü kablosunun bağ-
lantısını sökünüz. Atan sigortaların
yerine daima aynı değerde bir sigor-
ta takınız.
DeÄŸiÅŸtirilen sigorta da atarsa, bu
elektrik sisteminde bir sorun olduÄŸu-
nu gösterir. Bu sigortanın ilgili olduğu
sistemi kullanmaktan kaçınınız, bu
konuda HYUNDAI yetkili servisine
danışmanızı öneririz.Bilgilendirme
Üç tür sigorta kullanılır. Düşük
amper değerleri için bıçak tipi, kartuş
tipi, ve yüksek amper değerleri için
çoklu sigorta.
i
Normal nBıçak tipi
nKartuş tipiYanmış
NormalYanmış
NormalYanmış
OLF074075
Normal
Yanmış
nÇoklu sigorta

7-58
Bakım

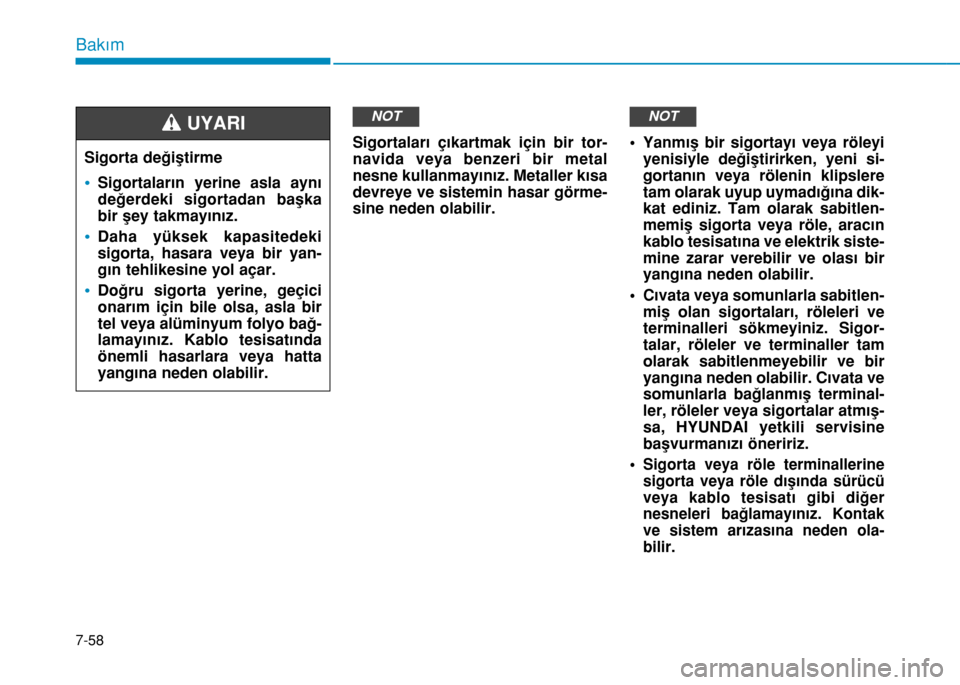

Sigortaları çıkartmak için bir tor-
navida veya benzeri bir metal
nesne kullanmayınız. Metaller kısa
devreye ve sistemin hasar görme-
sine neden olabilir.• Yanmış bir sigortayı veya röleyi
yenisiyle deÄŸiÅŸtirirken, yeni si-
gortanın veya rölenin klipslere
tam olarak uyup uymadığına dik-
kat ediniz. Tam olarak sabitlen-
memiş sigorta veya röle, aracın
kablo tesisatına ve elektrik siste-
mine zarar verebilir ve olası bir
yangına neden olabilir.
• Cıvata veya somunlarla sabitlen-
miş olan sigortaları, röleleri ve
terminalleri sökmeyiniz. Sigor-
talar, röleler ve terminaller tam
olarak sabitlenmeyebilir ve bir
yangına neden olabilir. Cıvata ve
somunlarla bağlanmış terminal-
ler, röleler veya sigortalar atmış-
sa, HYUNDAI yetkili servisine
başvurmanızı öneririz.
•
Sigorta veya röle terminallerine
sigorta veya röle dışında sürücü
veya kablo tesisatı gibi diğer
nesneleri bağlamayınız. Kontak
ve sistem arızasına neden ola-
bilir.
NOTNOT
Sigorta deÄŸiÅŸtirme
•Sigortaların yerine asla aynı
deÄŸerdeki sigortadan baÅŸka
bir şey takmayınız.
•Daha yüksek kapasitedeki
sigorta, hasara veya bir yan-
gın tehlikesine yol açar.
•Doğru sigorta yerine, geçici
onarım için bile olsa, asla bir
tel veya alüminyum folyo bağ-
lamayınız. Kablo tesisatında
önemli hasarlara veya hatta
yangına neden olabilir.
UYARI

7-59
7
Bakım

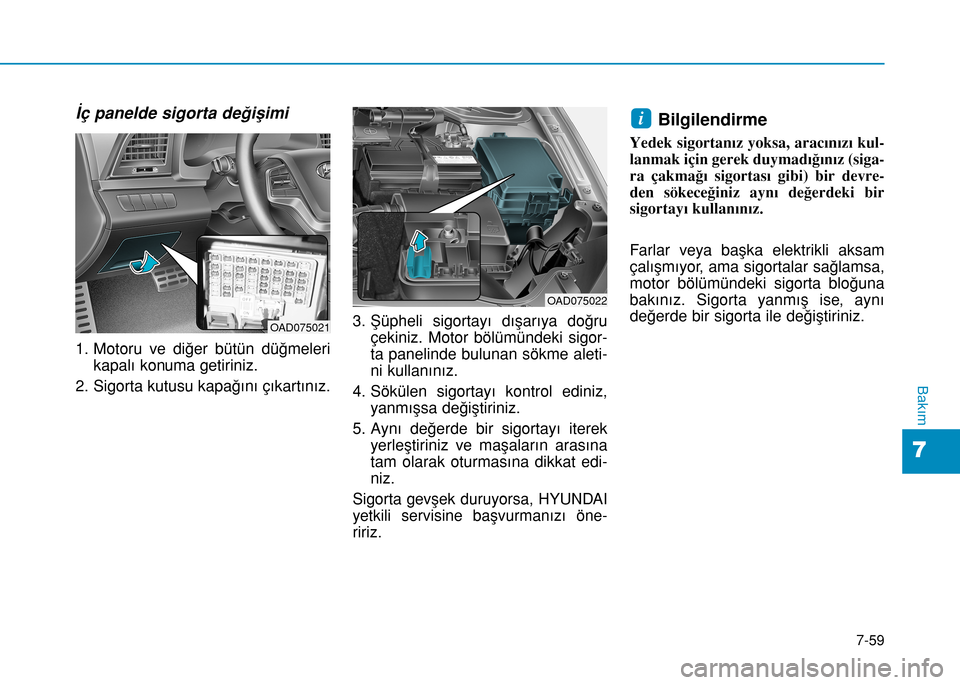

İç panelde sigorta değişimi
1. Motoru ve diğer bütün düğmeleri
kapalı konuma getiriniz.
2. Sigorta kutusu kapağını çıkartınız.3. Şüpheli sigortayı dışarıya doğru
çekiniz. Motor bölümündeki sigor-
ta panelinde bulunan sökme aleti-
ni kullanınız.
4. Sökülen sigortayı kontrol ediniz,
yanmışsa değiştiriniz.
5. Aynı değerde bir sigortayı iterek
yerleştiriniz ve maşaların arasına
tam olarak oturmasına dikkat edi-
niz.
Sigorta gevÅŸek duruyorsa, HYUNDAI
yetkili servisine başvurmanızı öne-
ririz.
Bilgilendirme
Yedek sigortanız yoksa, aracınızı kul-
lanmak için gerek duymadığınız (siga-
ra çakmağı sigortası gibi) bir devre-
den sökeceğiniz aynı değerdeki bir
sigortayı kullanınız.
Farlar veya baÅŸka elektrikli aksam
çalışmıyor, ama sigortalar sağlamsa,
motor bölümündeki sigorta bloğuna
bakınız. Sigorta yanmış ise, aynı
deÄŸerde bir sigorta ile deÄŸiÅŸtiriniz.
i
OAD075022
OAD075021

7-60
Bakım

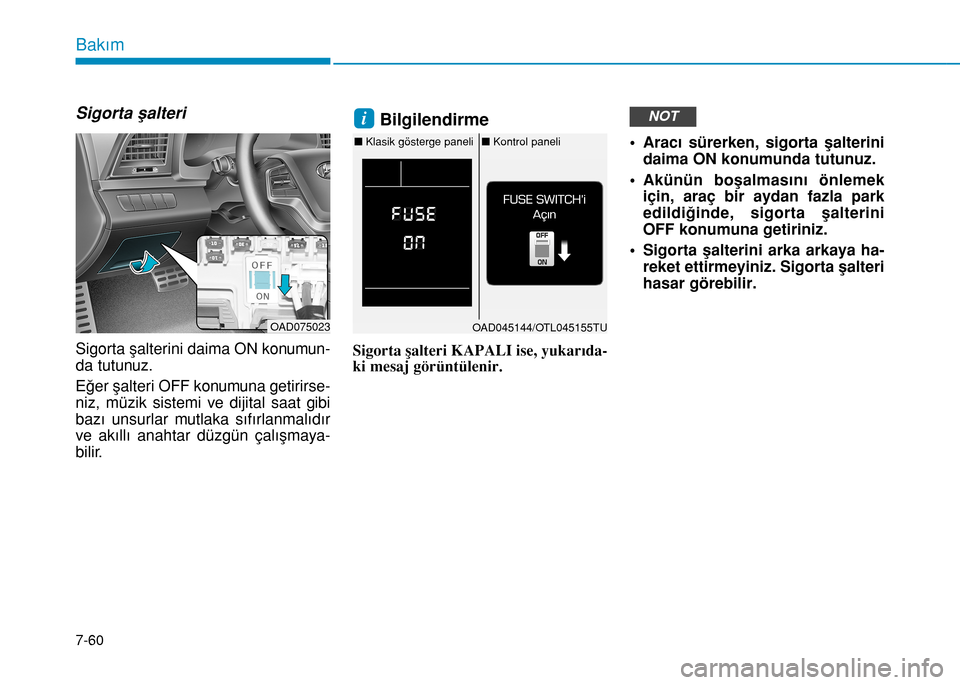

Sigorta ÅŸalteri
Sigorta ÅŸalterini daima ON konumun-
da tutunuz.
EÄŸer ÅŸalteri OFF konumuna getirirse-
niz, müzik sistemi ve dijital saat gibi
bazı unsurlar mutlaka sıfırlanmalıdır
ve akıllı anahtar düzgün çalışmaya-
bilir.
Bilgilendirme
Sigorta şalteri KAPALI ise, yukarıda-
ki mesaj görüntülenir.• Aracı sürerken, sigorta şalterini
daima ON konumunda tutunuz.
• Akünün boşalmasını önlemek
için, araç bir aydan fazla park
edildiÄŸinde, sigorta ÅŸalterini
OFF konumuna getiriniz.
• Sigorta şalterini arka arkaya ha-
reket ettirmeyiniz. Sigorta ÅŸalteri
hasar görebilir.
NOTi
OAD075023OAD045144/OTL045155TU
nKlasik gösterge panelinKontrol paneli

7-61
7
Bakım

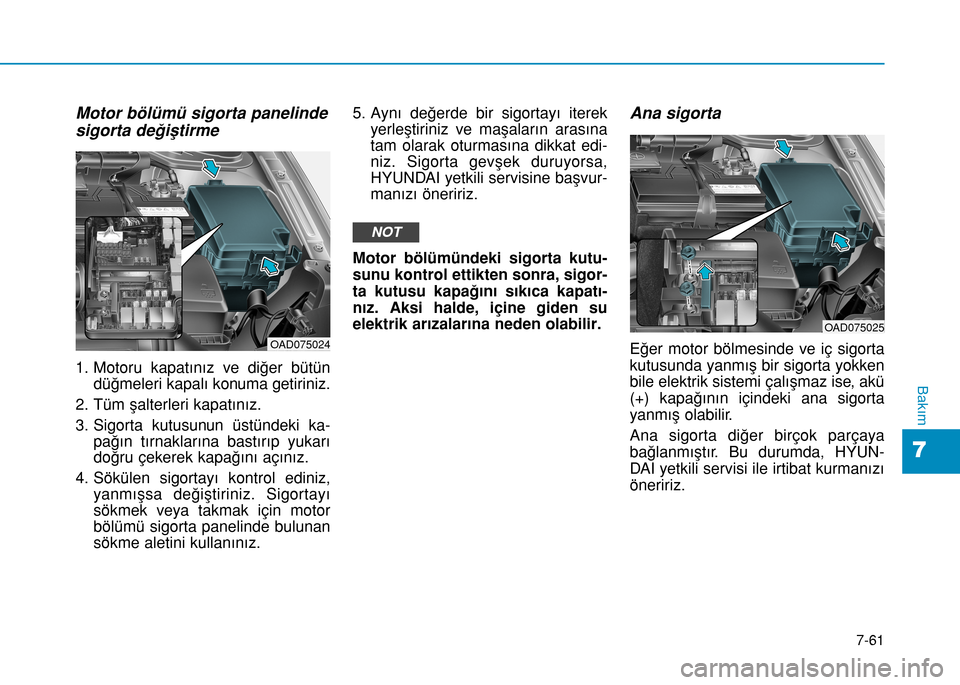

Motor bölümü sigorta panelinde
sigorta deÄŸiÅŸtirme
1. Motoru kapatınız ve diğer bütün
düğmeleri kapalı konuma getiriniz.
2. Tüm şalterleri kapatınız.
3. Sigorta kutusunun üstündeki ka-
pağın tırnaklarına bastırıp yukarı
doğru çekerek kapağını açınız.
4. Sökülen sigortayı kontrol ediniz,
yanmışsa değiştiriniz. Sigortayı
sökmek veya takmak için motor
bölümü sigorta panelinde bulunan
sökme aletini kullanınız.5. Aynı değerde bir sigortayı iterek
yerleştiriniz ve maşaların arasına
tam olarak oturmasına dikkat edi-
niz. Sigorta gevÅŸek duruyorsa,
HYUNDAI yetkili servisine baÅŸvur-
manızı öneririz.
Motor bölümündeki sigorta kutu-
sunu kontrol ettikten sonra, sigor-
ta kutusu kapağını sıkıca kapatı-
nız. Aksi halde, içine giden su
elektrik arızalarına neden olabilir.
Ana sigorta
Eğer motor bölmesinde ve iç sigorta
kutusunda yanmış bir sigorta yokken
bile elektrik sistemi çalışmaz ise, akü
(+) kapağının içindeki ana sigorta
yanmış olabilir.
Ana sigorta diğer birçok parçaya
bağlanmıştır. Bu durumda, HYUN-
DAI yetkili servisi ile irtibat kurmanızı
öneririz.
NOT
OAD075025
OAD075024

7-62
Bakım

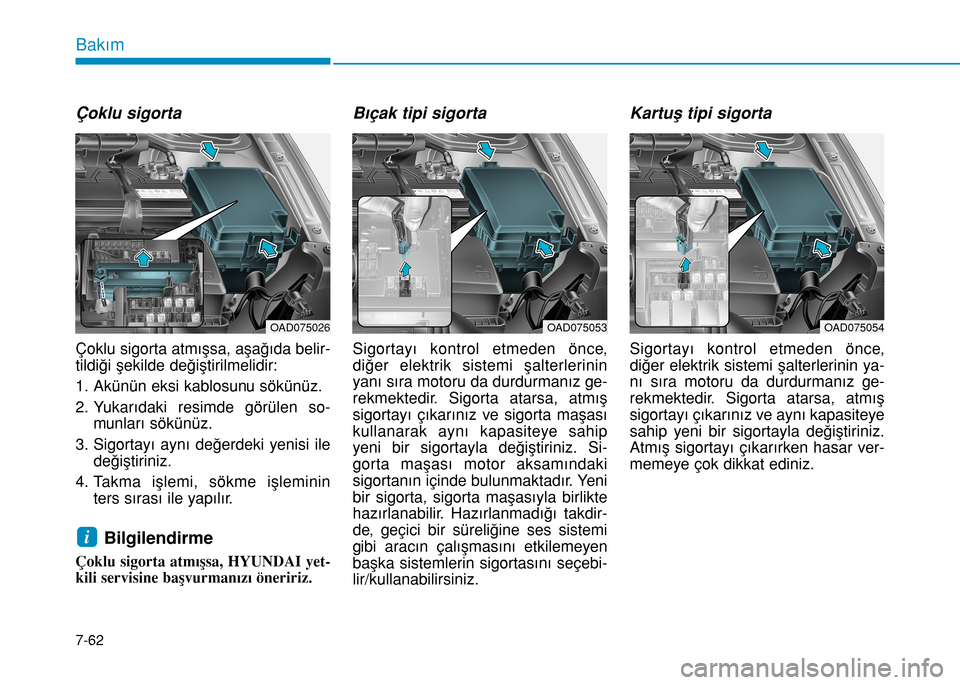

Çoklu sigorta
Çoklu sigorta atmışsa, aşağıda belir-
tildiÄŸi ÅŸekilde deÄŸiÅŸtirilmelidir:
1. Akünün eksi kablosunu sökünüz.
2. Yukarıdaki resimde görülen so-
munları sökünüz.
3. Sigortayı aynı değerdeki yenisi ile
deÄŸiÅŸtiriniz.
4. Takma işlemi, sökme işleminin
ters sırası ile yapılır.
Bilgilendirme
Çoklu sigorta atmışsa, HYUNDAI yet-
kili servisine başvurmanızı öneririz.
Bıçak tipi sigorta
Sigortayı kontrol etmeden önce,
diÄŸer elektrik sistemi ÅŸalterlerinin
yanı sıra motoru da durdurmanız ge-
rekmektedir. Sigorta atarsa, atmış
sigortayı çıkarınız ve sigorta maşası
kullanarak aynı kapasiteye sahip
yeni bir sigortayla deÄŸiÅŸtiriniz. Si-
gorta maşası motor aksamındaki
sigortanın içinde bulunmaktadır. Yeni
bir sigorta, sigorta maşasıyla birlikte
hazırlanabilir. Hazırlanmadığı takdir-
de, geçici bir süreliğine ses sistemi
gibi aracın çalışmasını etkilemeyen
başka sistemlerin sigortasını seçebi-
lir/kullanabilirsiniz.
KartuÅŸ tipi sigorta
Sigortayı kontrol etmeden önce,
diÄŸer elektrik sistemi ÅŸalterlerinin ya-
nı sıra motoru da durdurmanız ge-
rekmektedir. Sigorta atarsa, atmış
sigortayı çıkarınız ve aynı kapasiteye
sahip yeni bir sigortayla deÄŸiÅŸtiriniz.
Atmış sigortayı çıkarırken hasar ver-
memeye çok dikkat ediniz.
i
OAD075026OAD075053OAD075054

7-63
7
Bakım

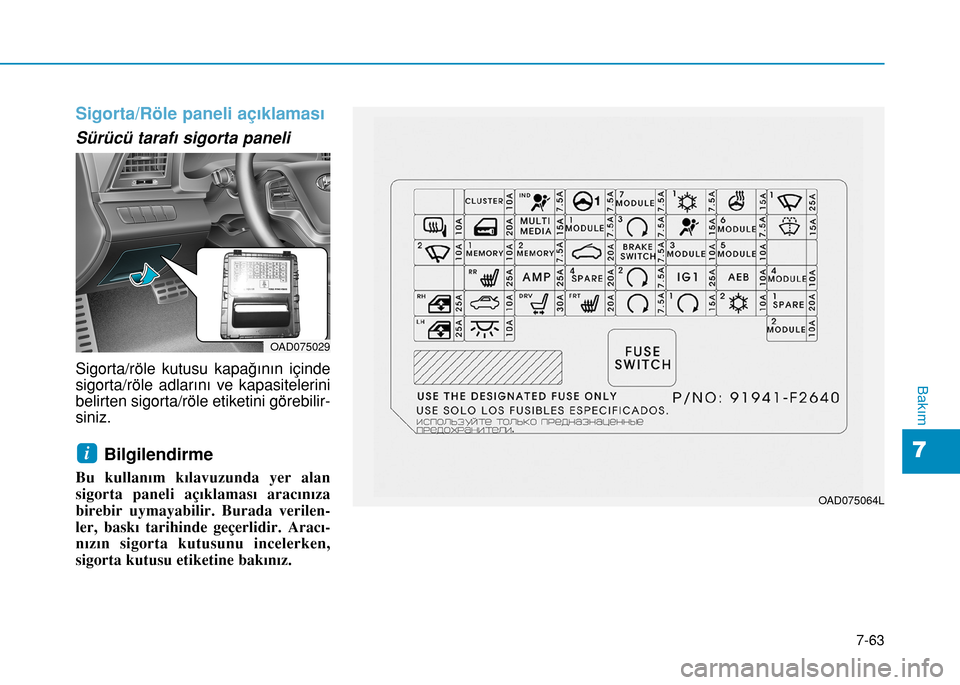

Sigorta/Röle paneli açıklaması
Sürücü tarafı sigorta paneli
Sigorta/röle kutusu kapağının içinde
sigorta/röle adlarını ve kapasitelerini
belirten sigorta/röle etiketini görebilir-
siniz.
Bilgilendirme
Bu kullanım kılavuzunda yer alan
sigorta paneli açıklaması aracınıza
birebir uymayabilir. Burada verilen-
ler, baskı tarihinde geçerlidir. Aracı-
nızın sigorta kutusunu incelerken,
sigorta kutusu etiketine bakınız.
i
OAD075029
OAD075064L

Bakım
7-64

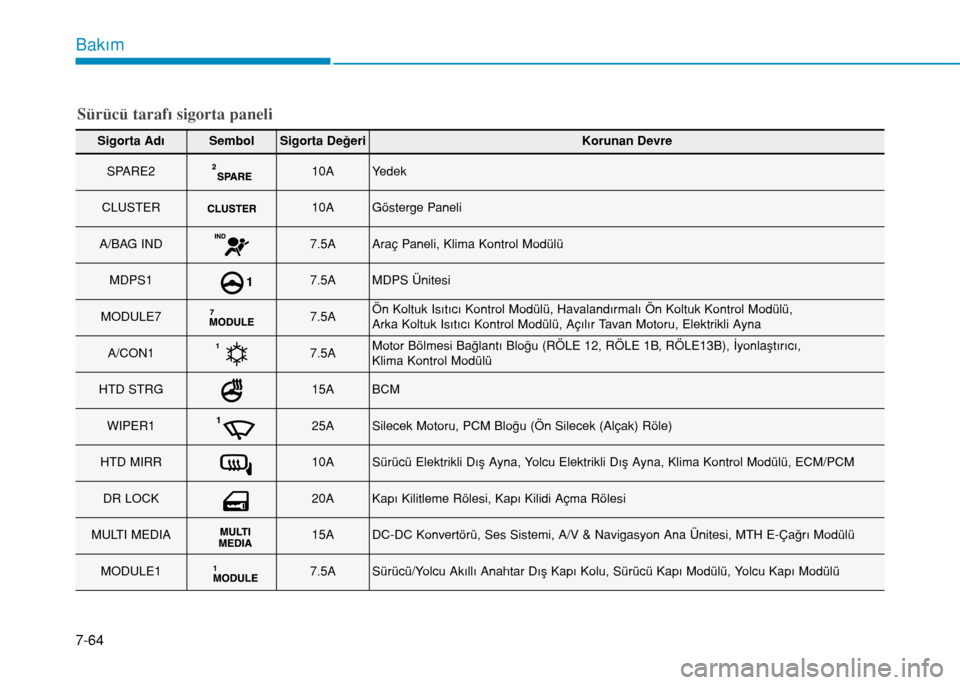

Sigorta AdıSembolSigorta DeğeriKorunan Devre
SPARE210AYedek
CLUSTER10AGösterge Paneli
A/BAG IND7.5AAraç Paneli, Klima Kontrol Modülü
MDPS17.5AMDPS Ãœnitesi
MODULE77.5AÖn Koltuk Isıtıcı Kontrol Modülü, Havalandırmalı Ön Koltuk Kontrol Modülü,
Arka Koltuk Isıtıcı Kontrol Modülü, Açılır Tavan Motoru, Elektrikli Ayna
A/CON17.5AMotor Bölmesi Bağlantı Bloğu (RÖLE 12, RÖLE 1B, RÖLE13B), İyonlaştırıcı,
Klima Kontrol Modülü
HTD STRG15ABCM
WIPER125ASilecek Motoru, PCM Bloğu (Ön Silecek (Alçak) Röle)
HTD MIRR10ASürücü Elektrikli Dış Ayna, Yolcu Elektrikli Dış Ayna, Klima Kontrol Modülü, ECM/PCM
DR LOCK20AKapı Kilitleme Rölesi, Kapı Kilidi Açma Rölesi
MULTI MEDIA15ADC-DC Konvertörü, Ses Sistemi, A/V & Navigasyon Ana Ünitesi, MTH E-Çağrı Modülü
MODULE17.5ASürücü/Yolcu Akıllı Anahtar Dış Kapı Kolu, Sürücü Kapı Modülü, Yolcu Kapı Modülü
Sürücü tarafı sigorta paneli
