Page 21 of 546
Sistema de seguridad del vehículo
2 3
Asiento del conductor
(1) Ajuste del asiento, adelante/atrás
(2) Reclinador del respaldo
(3) Ajuste del asiento, altura
(4) Soporte lumbar*
(5) Calefacción del asiento*
(6) Ajuste del reposacabezas
(7) Asiento desplazable*
Asiento del acompañante
delantero
(8) Ajuste del asiento, adelante/atrás
(9) Reclinador del respaldo
(10) Calefacción del asiento*
(11) Ajuste del reposacabezas
(12) Asiento desplazable*
Asiento trasero
(13) Calefacción del asiento*
(14) Apoyabrazos
(15) Ajuste del reposacabezas
(16) Mando de plegado del respaldo
(maletero)*
* : opcional
ASIENTOS
* Las características reales en el vehículo podrían variar de la ilustración.
OMD034001L
■Tipo A■Tipo B
■Asiento manual
■Asiento eléctrico

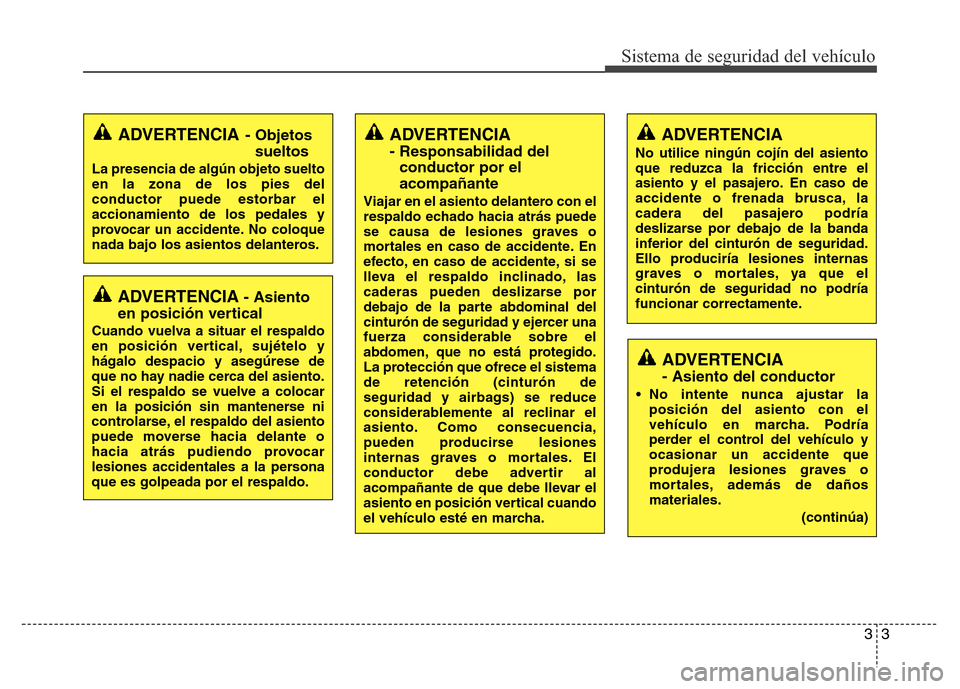

Page 22 of 546
33
Sistema de seguridad del vehículo
ADVERTENCIA- Asiento
en posición vertical
Cuando vuelva a situar el respaldo
en posición vertical, sujételo y
hágalo despacio y asegúrese de
que no hay nadie cerca del asiento.
Si el respaldo se vuelve a colocar
en la posición sin mantenerse ni
controlarse, el respaldo del asiento
puede moverse hacia delante o
hacia atrás pudiendo provocar
lesiones accidentales a la persona
que es golpeada por el respaldo.
ADVERTENCIA- Objetos
sueltos
La presencia de algún objeto suelto
en la zona de los pies del
conductor puede estorbar el
accionamiento de los pedales y
provocar un accidente. No coloque
nada bajo los asientos delanteros.
ADVERTENCIA
- Responsabilidad del
conductor por el
acompañante
Viajar en el asiento delantero con el
respaldo echado hacia atrás puede
se causa de lesiones graves o
mortales en caso de accidente. En
efecto, en caso de accidente, si se
lleva el respaldo inclinado, las
caderas pueden deslizarse por
debajo de la parte abdominal del
cinturón de seguridad y ejercer una
fuerza considerable sobre el
abdomen, que no está protegido.
La protección que ofrece el sistema
de retención (cinturón de
seguridad y airbags) se reduce
considerablemente al reclinar el
asiento. Como consecuencia,
pueden producirse lesiones
internas graves o mortales. El
conductor debe advertir al
acompañante de que debe llevar el
asiento en posición vertical cuando
el vehículo esté en marcha.
ADVERTENCIA
No utilice ningún cojín del asiento
que reduzca la fricción entre el
asiento y el pasajero. En caso de
accidente o frenada brusca, la
cadera del pasajero podría
deslizarse por debajo de la banda
inferior del cinturón de seguridad.
Ello produciría lesiones internas
graves o mortales, ya que el
cinturón de seguridad no podría
funcionar correctamente.
ADVERTENCIA
- Asiento del conductor
• No intente nunca ajustar la
posición del asiento con el
vehículo en marcha. Podría
perder el control del vehículo y
ocasionar un accidente que
produjera lesiones graves o
mortales, además de daños
materiales.
(continúa)

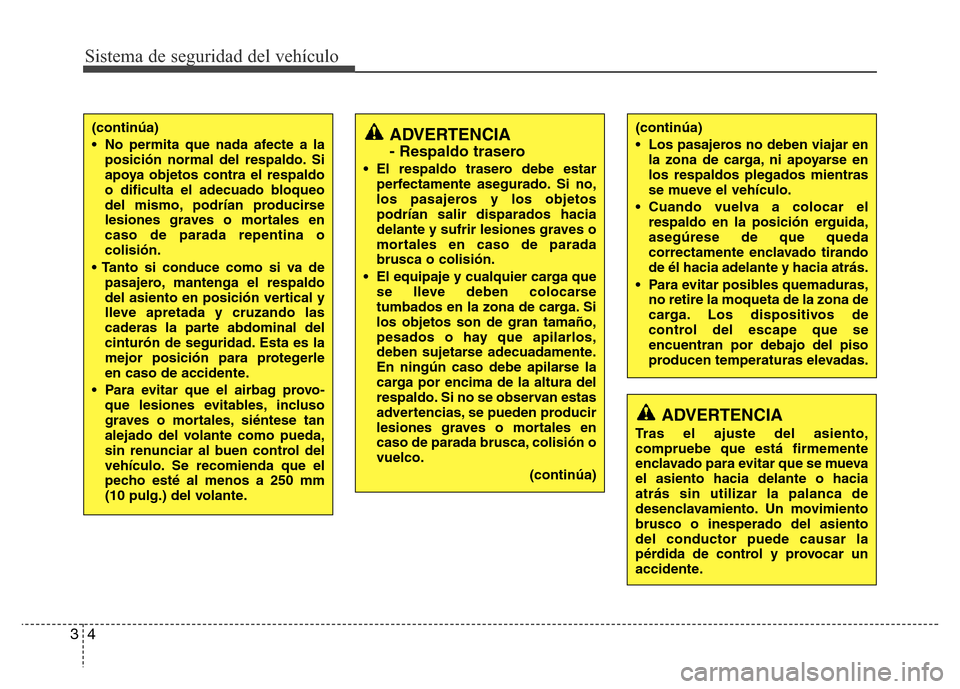

Page 23 of 546
Sistema de seguridad del vehículo
4 3
(continúa)
• No permita que nada afecte a la
posición normal del respaldo. Si
apoya objetos contra el respaldo
o dificulta el adecuado bloqueo
del mismo, podrían producirse
lesiones graves o mortales en
caso de parada repentina o
colisión.
• Tanto si conduce como si va de
pasajero, mantenga el respaldo
del asiento en posición vertical y
lleve apretada y cruzando las
caderas la parte abdominal del
cinturón de seguridad. Esta es la
mejor posición para protegerle
en caso de accidente.
• Para evitar que el airbag provo
-que lesiones evitables, incluso
graves o mortales,
siéntese tan
alejado del volante como pueda,
sin renunciar al buen control del
vehículo. Se recomienda que el
pecho esté al menos a 250 mm
(10 pulg.) del volante.
(continúa)
• Los pasajeros no deben viajar en
la zona de carga, ni apoyarse en
los respaldos plegados mientras
se mueve el vehículo.
• Cuando vuelva a colocar el
respaldo en la posición erguida,
asegúrese de que queda
correctamente enclavado tirando
de él hacia adelante y hacia atrás.
• Para evitar posibles quemaduras,
no retire la moqueta de la zona de
carga. Los dispositivos de
control del escape que se
encuentran por debajo del piso
producen temperaturas elevadas.ADVERTENCIA
- Respaldo trasero
• El respaldo trasero debe estar
perfectamente asegurado. Si no,
los pasajeros y los objetos
podrían salir disparados hacia
delante y sufrir lesiones graves o
mortales en caso de parada
brusca o colisión.
• El equipaje y cualquier carga que
se lleve deben colocarse
tumbados en la zona de carga. Si
los objetos son de gran tamaño,
pesados o hay que apilarlos,
deben sujetarse adecuadamente.
En ningún caso debe apilarse la
carga por encima de la altura del
respaldo. Si no se observan estas
advertencias, se pueden producir
lesiones graves o mortales en
caso de parada brusca, colisión o
vuelco.
(continúa)
ADVERTENCIA
Tras el ajuste del asiento,
compruebe que está firmemente
enclavado para evitar que se mueva
el asiento hacia delante o hacia
atrás sin utilizar la palanca de
desenclavamiento. Un movimiento
brusco o inesperado del asiento
del conductor puede causar la
pérdida de control y provocar un
accidente.
Page 24 of 546
35
Sistema de seguridad del vehículo
Ajuste del asiento delantero
Ajuste manual
Hacia adelante y hacia atrás
Para mover el asiento hacia adelante o
hacia atrás:
1. Tire hacia arriba de la palanca de
ajuste de deslizamiento del asiento,
que se encuentra bajo el borde
delantero del asiento, y sosténgala.
2. Deslice el asiento hasta la posición
deseada.
3. Suelte la palanca y asegúrese de que
el asiento queda inmovilizado en su
sitio.Ajuste el asiento antes de iniciar la
marcha y asegúrese de que queda
bloqueado firmemente tratando de
moverlo hacia adelante o hacia atrás sin
utilizar la palanca. Si el asiento se
mueve, es que no está bien bloqueado.
ADVERTENCIA
• No ajuste el asiento mientras
tenga abrochado el cinturón de
seguridad. Al mover el cojín del
asiento hacia delante produciría
una fuerte presión sobre el
abdomen.
• Extreme las precauciones para
evitar engancharse las manos u
otros objetos en los mecanimos
del asiento cuando este se
mueva.
• No deje el mechero en el suelo ni
sobre un asiento. Al accionar el
asiento podría salir gas del
mechero y provocar un incendio.
• Si hay ocupantes en los asientos
traseros, tenga cuidado al ajustar
la posición del asiento delantero.
• Extreme las precauciones al
sacar pequeños objetos
atrapados debajo de los asientos
o entre el asiento y la consola
central. Podría sufrir cortes o
lesionarse las manos debido a
los bordes afilados del
mecanismo del asiento.
OMD030002

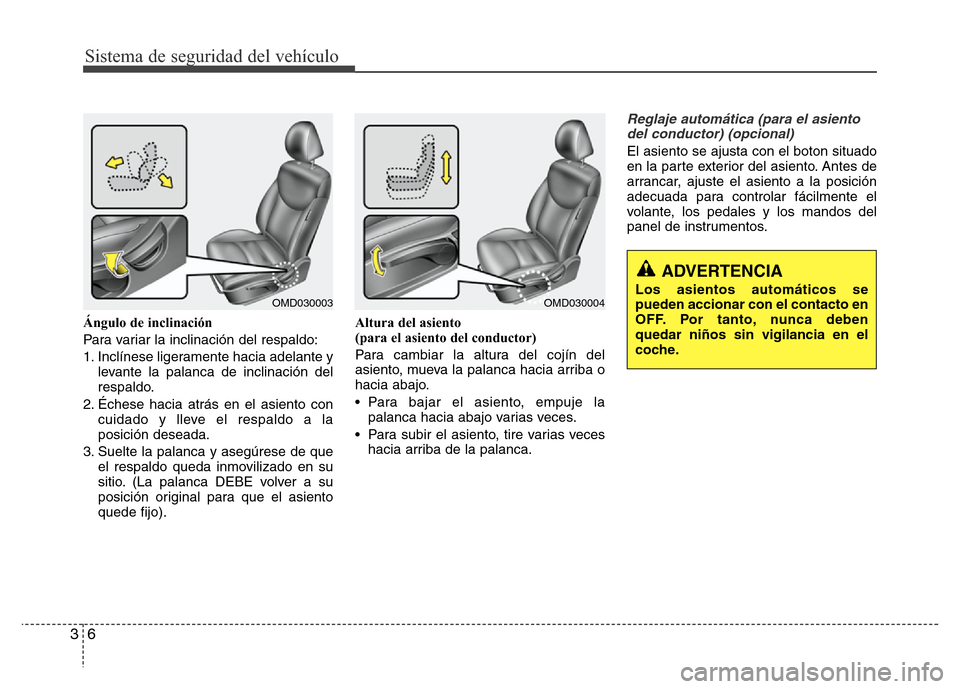

Page 25 of 546
Sistema de seguridad del vehículo
6 3
Ángulo de inclinación
Para variar la inclinación del respaldo:
1. Inclínese ligeramente hacia adelante y
levante la palanca de inclinación del
respaldo.
2. Échese hacia atrás en el asiento con
cuidado y lleve el respaldo a la
posición deseada.
3. Suelte la palanca y asegúrese de que
el respaldo queda inmovilizado en su
sitio. (La palanca DEBE volver a su
posición original para que el asiento
quede fijo).Altura del asiento
(para el asiento del conductor)
Para cambiar la altura del cojín del
asiento, mueva la palanca hacia arriba o
hacia abajo.
• Para bajar el asiento, empuje la
palanca hacia abajo varias veces.
• Para subir el asiento, tire varias veces
hacia arriba de la palanca.
Reglaje automática (para el asiento
del conductor) (opcional)
El asiento se ajusta con el boton situado
en la parte exterior del asiento. Antes de
arrancar, ajuste el asiento a la posición
adecuada para controlar fácilmente el
volante, los pedales y los mandos del
panel de instrumentos.
OMD030004
ADVERTENCIA
Los asientos automáticos se
pueden accionar con el contacto en
OFF. Por tanto, nunca deben
quedar niños sin vigilancia en el
coche.OMD030003
Page 26 of 546
37
Sistema de seguridad del vehículo
Hacia adelante o hacia atrás
Apriete el botón de control hacia delante
o hacia atrás para mover el asiento a la
posición deseada. Suelte el botón
cuando el asiento alcance la posición
deseada.Angulo de inclinación
Mueva la palanca hacia adelante o hacia
atrás hasta alcanzar el ángulo deseado y
suéltela. Suelte el botón cuando el
asiento alcance la posición deseada.
PRECAUCIÓN
• Los asientos automáticos están
movidos por un motor eléctrico.
Deje de accionarlos cuando haya
terminado el ajuste.
El funcionamiento prolongado
puede dañar la instalación
eléctrica.
• Cuando están funcionando, los
asientos automáticos consumen
gran cantidad de energía
eléctrica. Para impedir un
consumo innecesario del sistema
de carga, no ajuste la posición de
los asientos durante más tiempo
del preciso mientras el motor no
está en marcha.
• No haga funcionar
simultáneamente dos o más
botones de accionamiento de los
asientos. Podrían averiarse los
motores de los asientos o algún
componente eléctrico.
OMD030006OMD030007
Page 27 of 546
Sistema de seguridad del vehículo
8 3
Altura del asiento
Mueva la parte delantera del botón de
control hacia arriba para levantar la parte
delantera del asiento, o hacia abajo para
bajarla.
Mueva la parte trasera del botón de
control hacia arriba para levantar la parte
trasera del asiento, o hacia abajo para
bajarla.
Suelte el botón cuando el asiento
alcance la posición deseada.
Soporte lumbar (opcional)
Se puede ajustar el apoyo lumbar
pulsando el mando correspondiente, que
se encuentra en el costado del asiento
del conductor. Apriete la parte delantera
del interruptor si desea aumentar el
apoyo, o la trasera si quiere reducirlo.
Reposacabezas
Los asientos del conductor y del
acompañante se equipa con
reposacabezas para la comodidad y la
seguridad de los ocupantes.
El reposacabezas no sólo proporciona
comodidad al conductor y a los
ocupantes, sino que también ayuda a
proteger la cabeza y el cuello en caso de
colisión.
OMD030008
OMD030009OMG038400
Page 28 of 546
39
Sistema de seguridad del vehículo
Ajuste de la altura
Para subir el reposacabezas, tire de él
hacia arriba hasta la posición deseada
(1). Para bajarlo, mantenga pulsado el
botón de liberación (2) del soporte del
reposacabezas y baje éste hasta la
posición deseada (3).
ADVERTENCIA
• Para conseguir la máxima
efectividad en caso de accidente,
ajuste el reposacabezas de modo
que la parte central del mismo se
encuentre a la altura del centro
de gravedad de la cabeza del
ocupante. Generalmente, el
centro de gravedad de la cabeza
de las persobas es similar a la
altura de la parte superior de los
ojos. Ajuste también el
reposacabezas lo más cerca
posible a su cabeza. Por esta
razón, no se recomienda usar un
cojín que mantenga el cuerpo
separado del respaldo.
• No conduzca sin el
reposacabezas, porque los
ocupantes pueden sufrir lesiones
graves en caso de accidente. Los
reposacabezas pueden prevenir
lesiones en el cuello cuando
están ajustados correctamente.
• No ajuste la posición del
reposacabezas del asiento del
conductor mientras el vehículo
está en movimiento.
OMD030010OYFH034205
PRECAUCIÓN
Si inclina el respaldo hacia delante
con el reposacabezas y el cojín del
asiento elevados, el reposacabezas
podría golpear el parasol u otras
partes del vehículo.
Page 29 of 546
Sistema de seguridad del vehículo
10 3
Desmontaje y reinstalación
Para extraer el reposacabezas:
1. Recline el respaldo (2) con la palaca o
el interruptor de reclinación (1).
2. Súbalo el reposacabezas lo máximo
posible.3. Presione el botón del reposacabezas
(3) mientras tira del reposacabezas
hacia arriba (4).
Para volver a instalar el reposacabezas:
1. Coloque las barras del reposacabezas
(2) en los orificios mientras presiona el
botón de liberación (1).
2. Recline el respaldo (4) con la palaca o
el interruptor de reclinación (3).
3. Ajuste el reposacabezas a la altura
adecuada.
OMD034062
OMD034011 ■Tipo A
■Tipo B
ADVERTENCIA
No permita que ningún pasajero se
siente sin reposacabezas.
OMD034063
OMD034012 ■Tipo A
■Tipo B
Page 30 of 546
311
Sistema de seguridad del vehículo
Calefacción del asiento (opcional)
El sistema de calefacción de los asientos
calienta los delanteros cuando hace frío.
Con el contacto en la posición ON, pulse
uno de los interruptores para calentar el
asiento del conductor o el del
acompañante.Cuando no haga frío o en condiciones en
las que no sea necesario encender la
calefacción de los asientos, ponga los
interruptores en la posición OFF.
• Cada vez que se pulse el botón, el
ajuste de la temperatura del asiento
cambia como sigue:
• La calefacción del asiento está en
posición OFF por defecto siempre que
la llave de encendido se encuentre en
posición ON.
OMD034014
OMD034015
■Tipo A
■Tipo B
ADVERTENCIA
Asegúrese de que el
reposacabezas se bloquee en su
posición después de reinstalarlo y
ajustarlo adecuadamente.
OFF → ALTO ( ) → MEDIO ( )
BAJO ( )
OFF → ALTO ( ) → BAJO ( )
→
→
■Tipo A
■Tipo B
