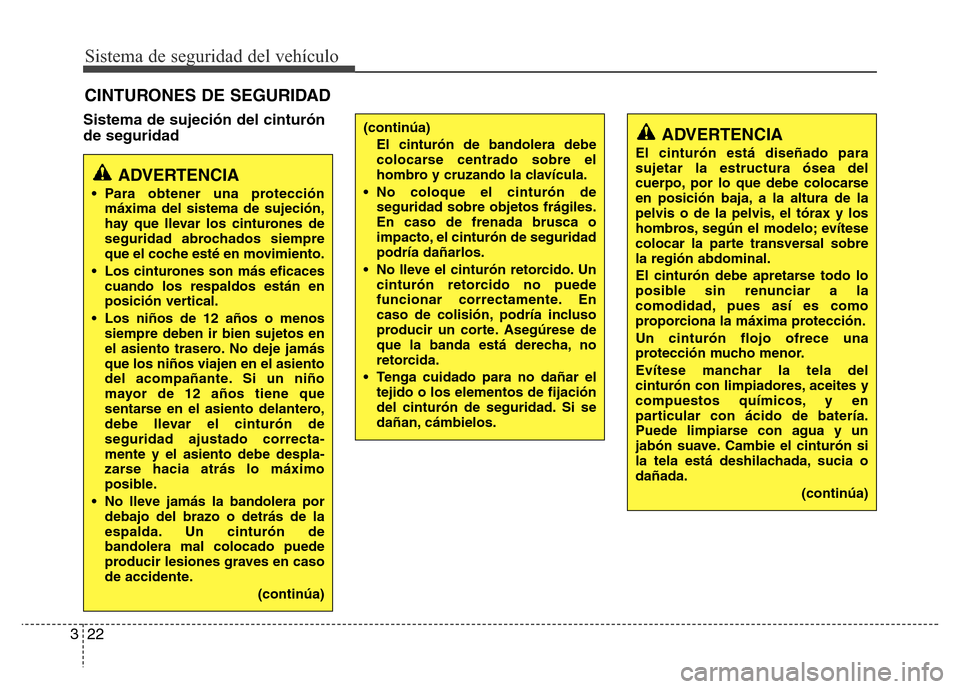

Sistema de seguridad del vehículo
22 3
Sistema de sujeción del cinturón
de seguridad
CINTURONES DE SEGURIDAD
ADVERTENCIA
• Para obtener una protección
máxima del sistema de sujeción,
hay que llevar los cinturones de
seguridad abrochados siempre
que el coche esté en movimiento.
• Los cinturones son más eficaces
cuando los respaldos están en
posición vertical.
• Los niños de 12 años o menos
siempre deben ir bien sujetos en
el asiento trasero. No deje jamás
que los niños viajen en el asiento
del acompañante. Si un niño
mayor de 12 años tiene que
sentarse en el asiento delantero,
debe llevar el cinturón de
seguridad ajustado correcta
-mente y el asiento debe despla-zarse hacia atrás lo máximo
posible.
•No lleve jamás la bandolera por
debajo del brazo o detrás de la
espalda. Un cinturón de
bandolera mal colocado puede
producir lesiones graves en caso
de accidente.
(continúa)
(continúa)
El cinturón de bandolera debe
colocarse centrado sobre el
hombro y cruzando la clavícula.
• No coloque el cinturón de
seguridad sobre objetos frágiles.
En caso de frenada brusca o
impacto, el cinturón de seguridad
podría dañarlos.
• No lleve el cinturón retorcido. Un
cinturón retorcido no puede
funcionar correctamente. En
caso de colisión, podría incluso
producir un corte. Asegúrese de
que la banda está derecha, no
retorcida.
• Tenga cuidado para no dañar el
tejido o los elementos de fijación
del cinturón de seguridad. Si se
dañan, cámbielos.ADVERTENCIA
El cinturón está diseñado para
sujetar la estructura ósea del
cuerpo, por lo que debe colocarse
en posición baja, a la altura de la
pelvis o de la pelvis, el tórax y los
hombros, según el modelo; evítese
colocar la parte transversal sobre
la región abdominal.
El cinturón debe apretarse todo lo
posible sin renunciar a la
comodidad, pues así es como
proporciona la máxima protección.
Un cinturón flojo ofrece una
protección mucho menor.
Evítese manchar la tela del
cinturón con limpiadores, aceites y
compuestos químicos, y en
particular con ácido de batería.
Puede limpiarse con agua y un
jabón suave. Cambie el cinturón si
la tela está deshilachada, sucia o
dañada.
(continúa)
Page 42 of 546
323
Sistema de seguridad del vehículo

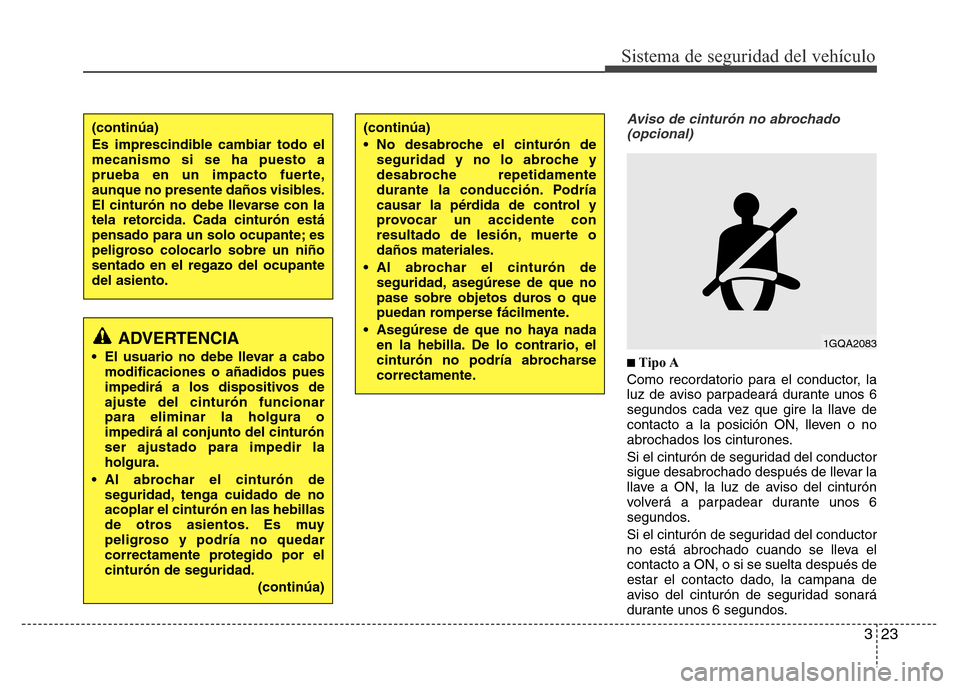

Aviso de cinturón no abrochado
(opcional)
■Tipo A
Como recordatorio para el conductor, la
luz de aviso parpadeará durante unos 6
segundos cada vez que gire la llave de
contacto a la posición ON, lleven o no
abrochados los cinturones.
Si el cinturón de seguridad del conductor
sigue desabrochado después de llevar la
llave a ON, la luz de aviso del cinturón
volverá a parpadear durante unos 6
segundos.
Si el cinturón de seguridad del conductor
no está abrochado cuando se lleva el
contacto a ON, o si se suelta después de
estar el contacto dado, la campana de
aviso del cinturón de seguridad sonará
durante unos 6 segundos.
ADVERTENCIA
• El usuario no debe llevar a cabo
modificaciones o añadidos pues
impedirá a los dispositivos de
ajuste del cinturón funcionar
para eliminar la holgura o
impedirá al conjunto del cinturón
ser ajustado para impedir la
holgura.
• Al abrochar el cinturón de
seguridad, tenga cuidado de no
acoplar el cinturón en las hebillas
de otros asientos. Es muy
peligroso y podría no quedar
correctamente protegido por el
cinturón de seguridad.
(continúa)
(continúa)
• No desabroche el cinturón de
seguridad y no lo abroche y
desabroche repetidamente
durante la conducción. Podría
causar la pérdida de control y
provocar un accidente con
resultado de lesión, muerte o
daños materiales.
• Al abrochar el cinturón de
seguridad, asegúrese de que no
pase sobre objetos duros o que
puedan romperse fácilmente.
• Asegúrese de que no haya nada
en la hebilla. De lo contrario, el
cinturón no podría abrocharse
correctamente.
1GQA2083
(continúa)
Es imprescindible cambiar todo el
mecanismo si se ha puesto a
prueba en un impacto fuerte,
aunque no presente daños visibles.
El cinturón no debe llevarse con la
tela retorcida. Cada cinturón está
pensado para un solo ocupante; es
peligroso colocarlo sobre un niño
sentado en el regazo del ocupante
del asiento.
Page 43 of 546
Sistema de seguridad del vehículo
24 3

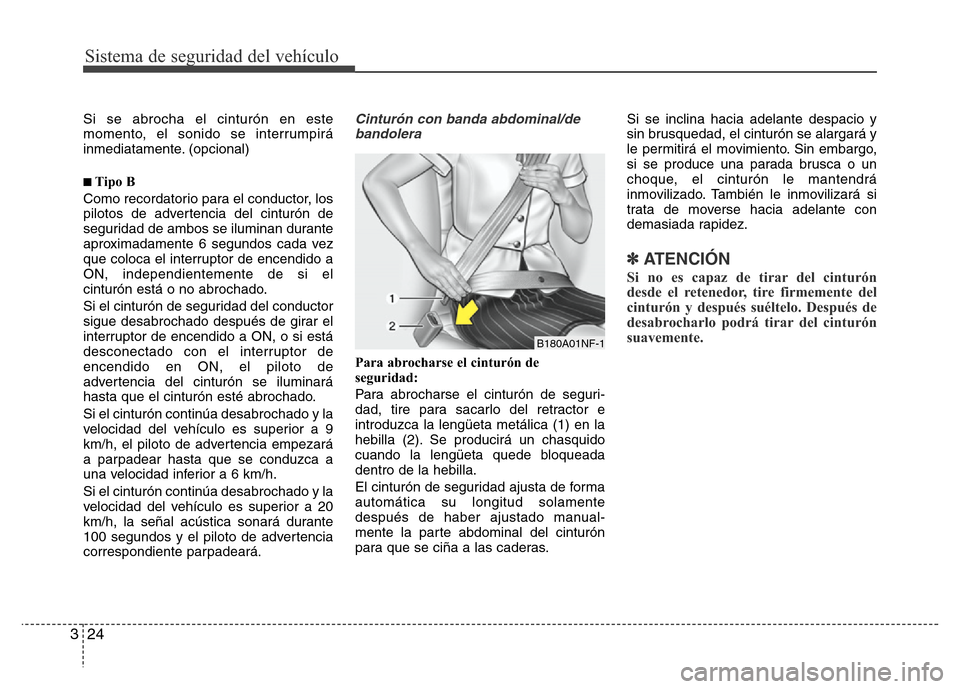

Si se abrocha el cinturón en este
momento, el sonido se interrumpirá
inmediatamente. (opcional)
■Tipo B
Como recordatorio para el conductor, los
pilotos de advertencia del cinturón de
seguridad de ambos se iluminan durante
aproximadamente 6 segundos cada vez
que coloca el interruptor de encendido a
ON, independientemente de si el
cinturón está o no abrochado.
Si el cinturón de seguridad del conductor
sigue desabrochado después de girar el
interruptor de encendido a ON, o si está
desconectado con el interruptor de
encendido en ON, el piloto de
advertencia del cinturón se iluminará
hasta que el cinturón esté abrochado.
Si el cinturón continúa desabrochado y la
velocidad del vehículo es superior a 9
km/h, el piloto de advertencia empezará
a parpadear hasta que se conduzca a
una velocidad inferior a 6 km/h.
Si el cinturón continúa desabrochado y la
velocidad del vehículo es superior a 20
km/h, la señal acústica sonará durante
100 segundos y el piloto de advertencia
correspondiente parpadeará.
Cinturón con banda abdominal/de
bandolera
Para abrocharse el cinturón de
seguridad:
Para abrocharse el cinturón de seguri-
dad, tire para sacarlo del retractor e
introduzca la lengüeta metálica (1) en la
hebilla (2). Se producirá un chasquido
cuando la lengüeta quede bloqueada
dentro de la hebilla.
El cinturón de seguridad ajusta de forma
automática su longitud solamente
después de haber ajustado manual-
mente la parte abdominal del cinturón
para que se ciña a las caderas.Si se inclina hacia adelante despacio y
sin brusquedad, el cinturón se alargará y
le permitirá el movimiento. Sin embargo,
si se produce una parada brusca o un
choque, el cinturón le mantendrá
inmovilizado. También le inmovilizará si
trata de moverse hacia adelante con
demasiada rapidez.
✽ATENCIÓN
Si no es capaz de tirar del cinturón
desde el retenedor, tire firmemente del
cinturón y después suéltelo. Después de
desabrocharlo podrá tirar del cinturón
suavemente.
B180A01NF-1
Page 44 of 546
325
Sistema de seguridad del vehículo

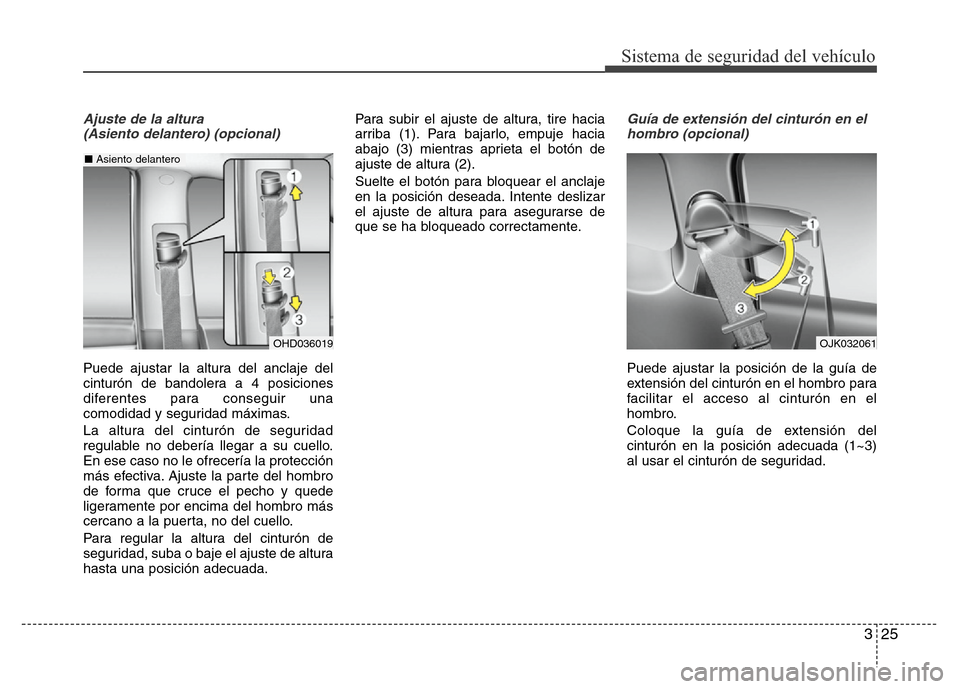

Ajuste de la altura
(Asiento delantero) (opcional)
Puede ajustar la altura del anclaje del
cinturón de bandolera a 4 posiciones
diferentes para conseguir una
comodidad y seguridad máximas.
La altura del cinturón de seguridad
regulable no debería llegar a su cuello.
En ese caso no le ofrecería la protección
más efectiva. Ajuste la parte del hombro
de forma que cruce el pecho y quede
ligeramente por encima del hombro más
cercano a la puerta, no del cuello.
Para regular la altura del cinturón de
seguridad, suba o baje el ajuste de altura
hasta una posición adecuada.Para subir el ajuste de altura, tire hacia
arriba (1). Para bajarlo, empuje hacia
abajo (3) mientras aprieta el botón de
ajuste de altura (2).
Suelte el botón para bloquear el anclaje
en la posición deseada. Intente deslizar
el ajuste de altura para asegurarse de
que se ha bloqueado correctamente.
Guía de extensión del cinturón en el
hombro (opcional)
Puede ajustar la posición de la guía de
extensión del cinturón en el hombro para
facilitar el acceso al cinturón en el
hombro.
Coloque la guía de extensión del
cinturón en la posición adecuada (1~3)
al usar el cinturón de seguridad.
OJK032061OHD036019
■Asiento delantero
Page 45 of 546
Sistema de seguridad del vehículo
26 3
Cuando se utiliza el asiento central
trasero, debe usarse la hebilla con la
marca “CENTER”.
ADVERTENCIA
Coloque la parte abdominal del
cinturón tan bajo y ceñido sobre
las caderas como pueda, no en la
cintura. Si lo coloca demasiado alto
en la cintura, puede aumentar el
riesgo de lesiones en caso de
colisión. No lleve ambos brazos por
encima o por debajo del cinturón.
Uno debe estar por encima y el otro
por debajo, como ilustra la figura.
Nunca pase el cinturón por debajo
del brazo más próximo a la puerta.
B200A02NFOMD030018N
ADVERTENCIA
• Compruebe que el anclaje del
cinturón de bandolera está
bloqueado a la altura adecuada.
No ponga nunca el cinturón de
bandolera cruzando el cuello o la
cara. Los cinturones colocados
incorrectamente pueden
provocar lesiones graves en caso
de accidente.
• Si no sustituye los cinturones
después de un accidente, éstos
podrían estar dañados y no
protegerle en otra colisión, con el
consiguiente riesgo de lesiones
graves o mortales. Sustituya los
cinturones lo antes posible
después de un accidente.
Page 46 of 546
327
Sistema de seguridad del vehículo
Para soltar el cinturón de seguridad:
El cinturón se suelta apretando el botón
de liberación (1) de la hebilla de
sujeción. Al soltarlo, debería recogerse
automáticamente dentro del retractor.
Si esto no ocurre, compruebe que el
cinturón no está retorcido e inténtelo de
nuevo.
Cinturón abdominal (opcional)
Para abrocharse el cinturón de
seguridad:
Para abrochar un cinturón de tipo
estático con 2 puntos de anclaje,
introduzca la lengüeta metálica (1) en la
hebilla de sujeción (2). Se producirá un
chasquido cuando la lengüeta quede
bloqueada dentro de la hebilla.
Asegúrese de que el cinturón esté
correctamente abrochado y de que no
está retorcido.Con los cinturones estáticos de 2 puntos
de anclaje hay que ajustar la longitud
manualmente para que se ciña al
cuerpo. Enganche el cinturón y tire del
extremo libre para apretarlo. Coloque el
cinturón tan bajo sobre las caderas como
pueda, no en la cintura. Si el cinturón
está demasiado alto, aumenta la
probabilidad de sufrir lesiones en caso
de accidente.
OBH038066
B220B01NF
Demasiado alto
AcortarCorrecto
OBH038067
B210A01NF-1
Page 47 of 546
Sistema de seguridad del vehículo
28 3
Cuando se utiliza el asiento central
trasero, debe usarse la hebilla con la
marca “CENTER”.Para soltar el cinturón de seguridad:
Cuando desee soltar el cinturón, apriete
el botón (1) en la hebilla de sujeción.
Cinturón de seguridad con
pretensores (opcional)
Su vehículo está provisto de cinturones
de seguridad con pretensores para el
conductor y el acompañante. El objeto
de los pretensores es asegurar el ajuste
firme de los cinturones contra el cuerpo
en ciertas colisiones frontales. El
pretensor de los cinturones de seguridad
puede activarse al mismo tiempo que los
airbag si la colisión frontal es lo
suficientemente fuerte.
ADVERTENCIA
El mecanismo de enganche del
cinturón abdominal central es
diferente del de los cinturones de
bandolera traseros. Al abrochar los
cinturones de bandolera traseros o
el cinturón abdominal central,
asegúrese de que lo introduce en
las hebillas correctas para obtener
una protección máxima y asegurar
un funcionamiento adecuado.
OBH038068
OED030300
OMD030018
Page 48 of 546
329
Sistema de seguridad del vehículo
Cuando el vehículo se detiene
bruscamente, o si los ocupantes se
inclinan hacia delante demasiado rápido,
el retractor del cinturón de seguridad se
bloqueará. En determinadas colisiones
frontales se activarán los pretensores,
que tirarán del cinturón de seguridad

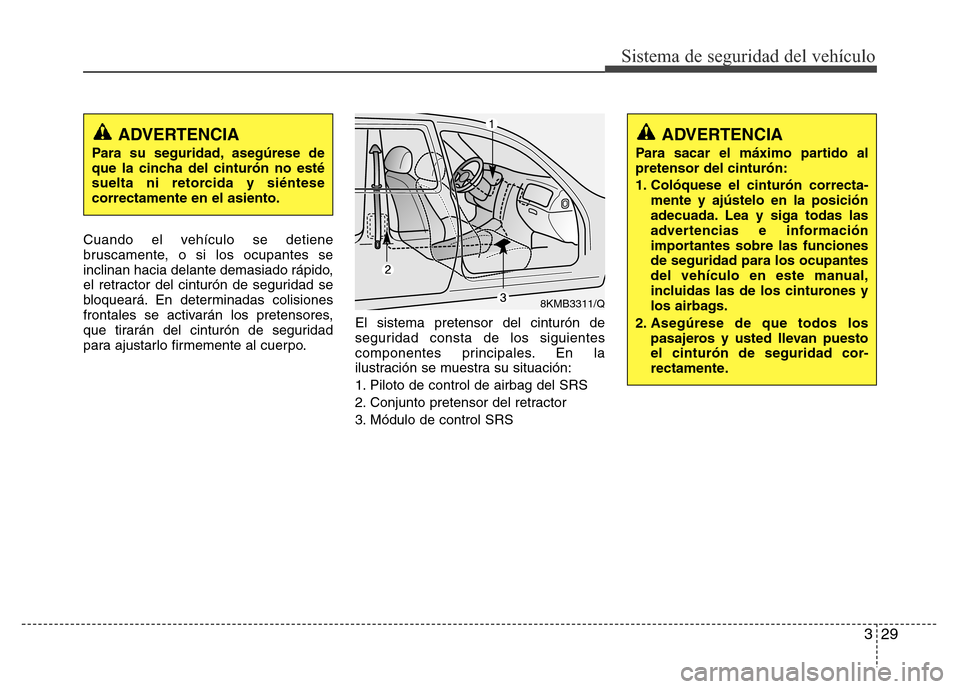

para ajustarlo firmemente al cuerpo.El sistema pretensor del cinturón de
seguridad consta de los siguientes
componentes principales. En la
ilustración se muestra su situación:
1. Piloto de control de airbag del SRS
2. Conjunto pretensor del retractor
3. Módulo de control SRS
ADVERTENCIA
Para sacar el máximo partido al
pretensor del cinturón:
1. Colóquese el cinturón correcta
-mente y ajústelo en la posición
adecuada. Lea y siga todas las
adver
tencias e información
importantes sobre las funciones
de seguridad para los ocupantes
del vehículo en este manual,
incluidas las de los cinturones y
los airbags.
2. Asegúrese de que todos los
pasajeros y usted llevan puesto
el cinturón de seguridad cor
-rectamente.
ADVERTENCIA
Para su seguridad, asegúrese de
que la cincha del cinturón no esté
suelta ni retorcida y siéntese
correctamente en el asiento.
8KMB3311/Q
Page 49 of 546
Sistema de seguridad del vehículo
30 3
✽ATENCIÓN
• Al activarse, es normal escuchar un
ruido fuerte y ver en el habitáculo un
polvo fino, que parece humo. Estas
son condiciones normales y no
presentan ningún peligro.
• Aunque es inofensivo, el polvo puede
producir irritación de la piel, y no
debe respirarse durante mucho
tiempo seguido. Lávese a fondo todas
las zonas expuestas de la piel después
de sufrir un accidente en el que se
hayan activado los pretensores.
• Como el sensor que activa el airbag
del SRS está conectado con el
pretensor, el piloto de control del
airbag del panel de instrumentos se
encenderá durante unos 6
segundos después de girar la llave de
contacto a la posición “ON”, y se
apagará a continuación.PRECAUCIÓN
Si el pretensor sufre alguna avería,
el piloto se encenderá, incluso si el
airbag del SRS funciona
perfectamente. Si el testigo de
advertencia del airbag SRS no se
ilumina tras girar la llave de
encendido a ON, o si permanece
iluminado tras 6 segundos, o si
permanece iluminado mientras se
conduce el vehículo,
recomendamos que haga revisar el
sistema por un distribuidor
HYUNDAI autorizado.
ADVERTENCIA
• Los pretensores se han
calculado para funcionar una
sola vez. Si se activan, hay que
cambiarlos. Todos los cinturones
de seguridad, sean del tipo que
sean, deben sustituirse después
de una colisión.
• El mecanismo del sistema
pretensor se calienta cuando se
activa. No toque el conjunto del
pretensor hasta varios minutos
después de haberse activado.
• No realice ningún servicio de
mantenimiento ni cambie los
pretensores de los cinturones de
seguridad usted mismo.
Recomendamos que haga revisar
el sistema por un distribuidor
HYUNDAI autorizado.
• No golpee los pretensores.
• Manipular inadecuadamente los
pretensores o no observar las
advertencias de abstenerse de
golpearlos, modificarlos, revisar-
los, sustituirlos o repararlos
puede conducir a un funciona-
miento incorrecto o a su
activación involuntaria y a
lesiones graves.
(continúa)
Page 50 of 546
331
Sistema de seguridad del vehículo
Precauciones con el cinturón de
seguridadBebés o niños pequeños
Debe estar al corriente de la normativa
específica de su país. Las sillas para
bebés o niños pequeños deben
instalarse correctamente en el asiento
trasero. Para más información sobre el
uso de estas sujeciones, consulte
“Sistema de sujeción para niños” en este
mismo capítulo.
ADVERTENCIA
Todos los ocupantes del vehículo
deben llevar los cinturones de
seguridad en todo momento. Los
cinturones de seguridad y los
sistemas de sujeción infantil
reducen el riesgo de lesiones
graves o mortales en caso de
colisión o parada brusca. Sin el
cinturón, los ocupantes podrían
acercarse demasiado a un airbag
en el momento de su activación,
golpear la estructura interna o ser
arrojados fuera del vehículo. Llevar
el cinturón bien ajustado reduce
enormemente estos peligros.
Siga siempre las precauciones
sobre el cinturón de seguridad, los
airbags y los asientos de los
ocupantes incluidas en este
manual.
(continúa)
• Siempre que se conduzca o se
viaje en un vehículo de motor,
hay que llevar los cinturones de
seguridad abrochados.
• Si se debe desechar el vehículo o
el pretensor del cinturón de
seguridad, recomendamos que
se ponga en contacto con un
distribuidor HYUNDAI autorizado.
• Los trabajos en la carrocería de
la parte delantera del vehículo
podrían causar daños en el
sistema pretensor del cinturón
de seguridad. Por tanto,
recomendamos que solicite la
reparación del sistema a un
distribuidor HYUNDAI autorizado.
ADVERTENCIA
Todos los ocupantes del vehículo,
incluidos niños y bebés, deben
estar adecuadamente sujetos en
todo momento. No lleve nunca un
niño sobre el regazo, ni en brazos,
cuando viaje en coche. Las
violentas fuerzas que acompañan a
un choque arrancarán al niño de
sus brazos y lo arrojarán contra el
vehículo. Utilice siempre un
sistema de sujeción infantil
adecuado a la altura y peso del
niño.
