Mantenimiento
52 7

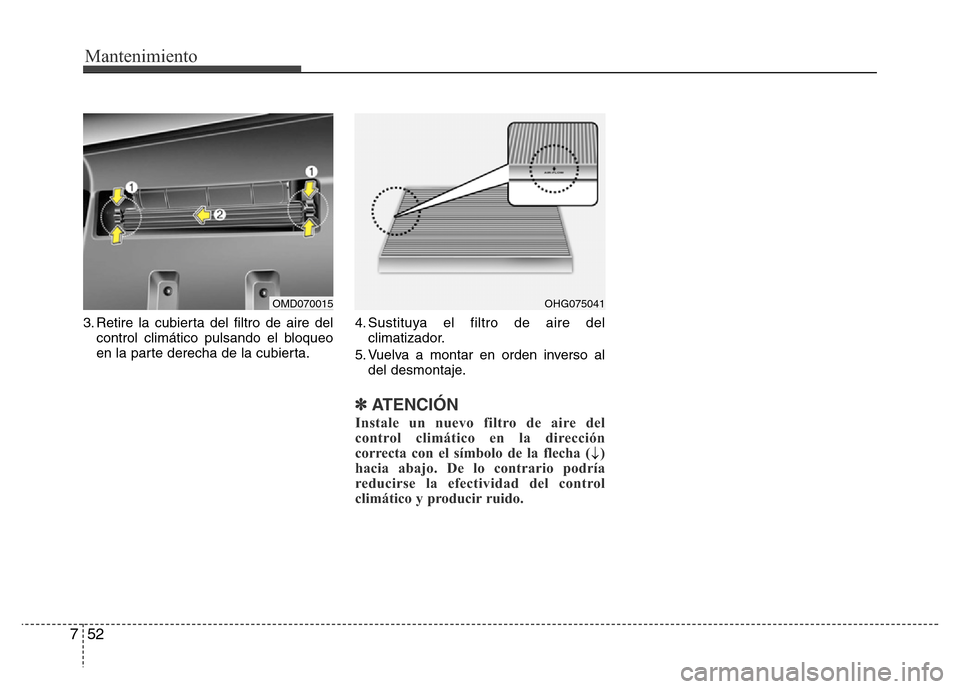

3. Retire la cubierta del filtro de aire del
control climático pulsando el bloqueo
en la parte derecha de la cubierta.4. Sustituya el filtro de aire del
climatizador.
5. Vuelva a montar en orden inverso al
del desmontaje.
✽ ATENCIÓN
Instale un nuevo filtro de aire del
control climático en la dirección
correcta con el símbolo de la flecha ( )
hacia abajo. De lo contrario podría
reducirse la efectividad del control
climático y producir ruido.
OMD070015OHG075041
→
Page 472 of 546

753
Mantenimiento

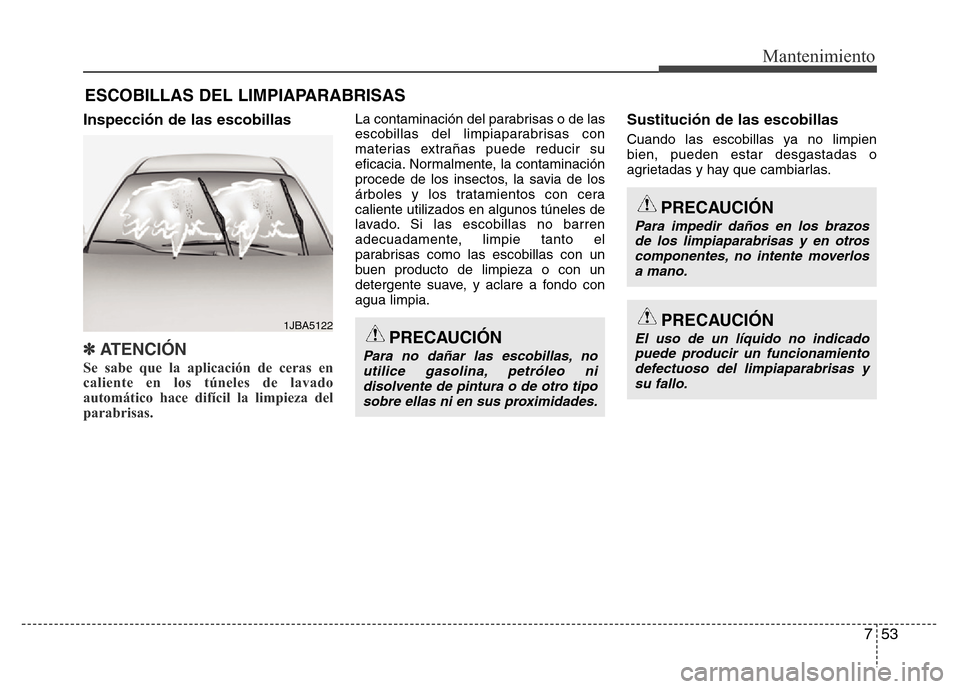

ESCOBILLAS DEL LIMPIAPARABRISAS
Inspección de las escobillas
✽ ATENCI
Page 473 of 546

Mantenimiento
54 7

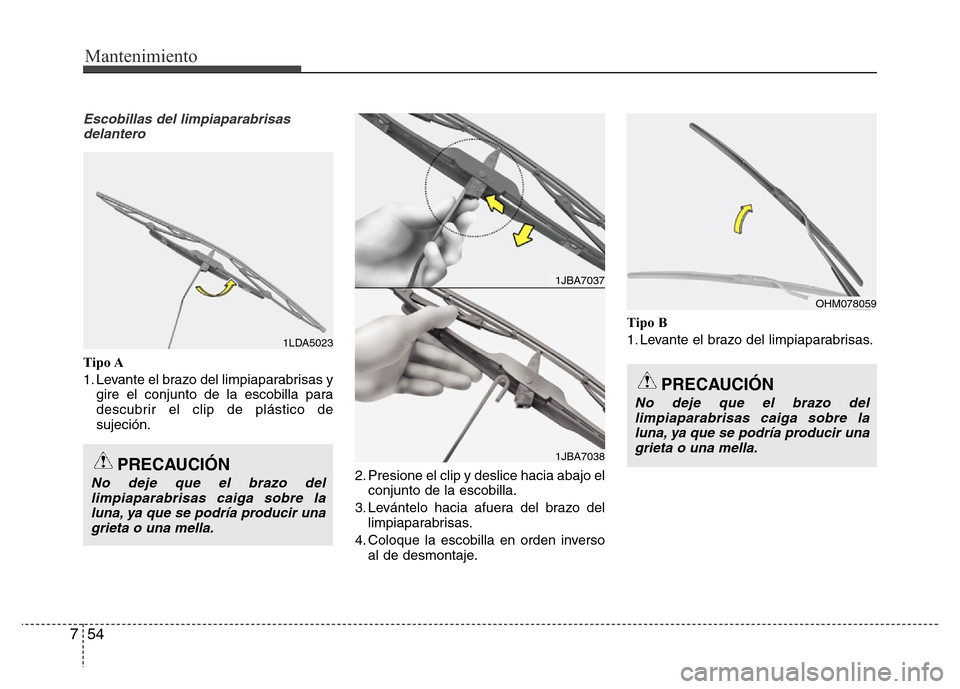

Escobillas del limpiaparabrisas
delantero
Tipo A
1. Levante el brazo del limpiaparabrisas y
gire el conjunto de la escobilla para
descubrir el clip de plástico de
sujeción.
2. Presione el clip y deslice hacia abajo el
conjunto de la escobilla.
3. Levántelo hacia afuera del brazo del
limpiaparabrisas.
4. Coloque la escobilla en orden inverso
al de desmontaje.Tipo B
1. Levante el brazo del limpiaparabrisas.
1LDA5023
1JBA7037
1JBA7038
OHM078059
PRECAUCIÓN
No deje que el brazo del
limpiaparabrisas caiga sobre la
luna, ya que se podría producir una
grieta o una mella.
PRECAUCIÓN
No deje que el brazo del
limpiaparabrisas caiga sobre la
luna, ya que se podría producir una
grieta o una mella.
Page 474 of 546

755
Mantenimiento

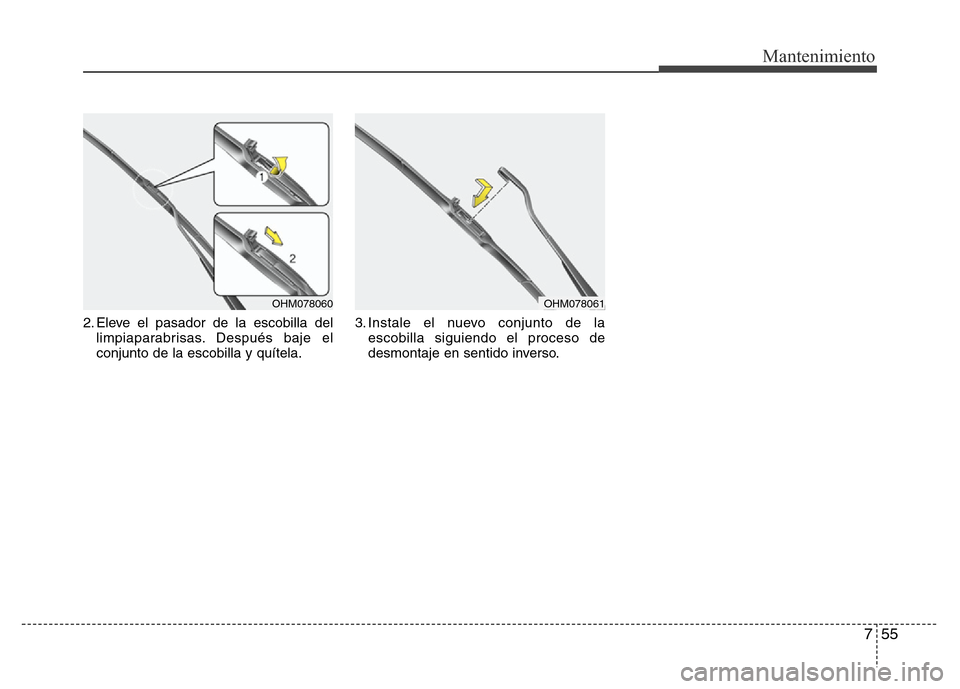

2. Eleve el pasador de la escobilla del
limpiaparabrisas. Después baje el
conjunto de la escobilla y quítela.3. Instale el nuevo conjunto de la
escobilla siguiendo el proceso de
desmontaje en sentido inverso.
OHM078060OHM078061
Page 475 of 546

Mantenimiento
56 7

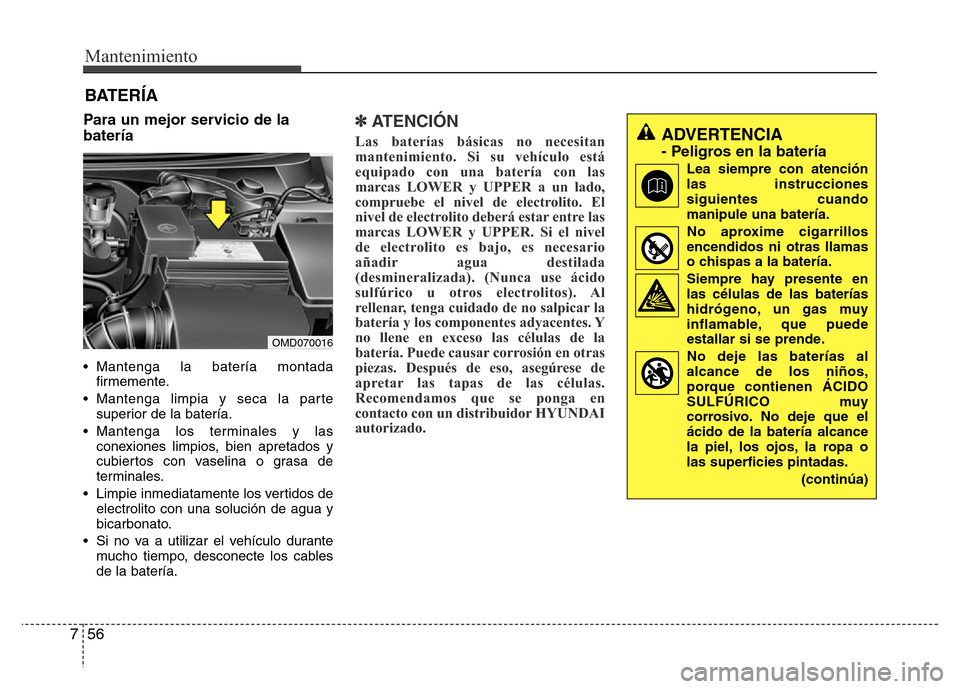

BATERÍA
Para un mejor servicio de la
batería
• Mantenga la batería montada
firmemente.
• Mantenga limpia y seca la parte
superior de la batería.
• Mantenga los terminales y las
conexiones limpios, bien apretados y
cubiertos con vaselina o grasa de
terminales.
• Limpie inmediatamente los vertidos de
electrolito con una solución de agua y
bicarbonato.
• Si no va a utilizar el vehículo durante
mucho tiempo, desconecte los cables
de la batería.
✽ATENCIÓN
Las baterías básicas no necesitan
mantenimiento. Si su vehículo está
equipado con una batería con las
marcas LOWER y UPPER a un lado,
compruebe el nivel de electrolito. El
nivel de electrolito deberá estar entre las
marcas LOWER y UPPER. Si el nivel
de electrolito es bajo, es necesario
añadir agua destilada
(desmineralizada). (Nunca use ácido
sulfúrico u otros electrolitos). Al
rellenar, tenga cuidado de no salpicar la
batería y los componentes adyacentes. Y
no llene en exceso las células de la
batería. Puede causar corrosión en otras
piezas. Después de eso, asegúrese de
apretar las tapas de las células.
Recomendamos que se ponga en
contacto con un distribuidor HYUNDAI
autorizado.ADVERTENCIA
- Peligros en la batería
Lea siempre con atención
las instrucciones
siguientes cuando
manipule una batería.
No aproxime cigarrillos
encendidos ni otras llamas
o chispas a la batería.
Siempre hay presente en
las células de las baterías
hidrógeno, un gas muy
inflamable, que puede
estallar si se prende.
No deje las baterías al
alcance de los niños,
porque contienen ÁCIDO
SULFÚRICO muy
corrosivo. No deje que el
ácido de la batería alcance
la piel, los ojos, la ropa o
las superficies pintadas.
(continúa)
OMD070016
Page 476 of 546

757
Mantenimiento

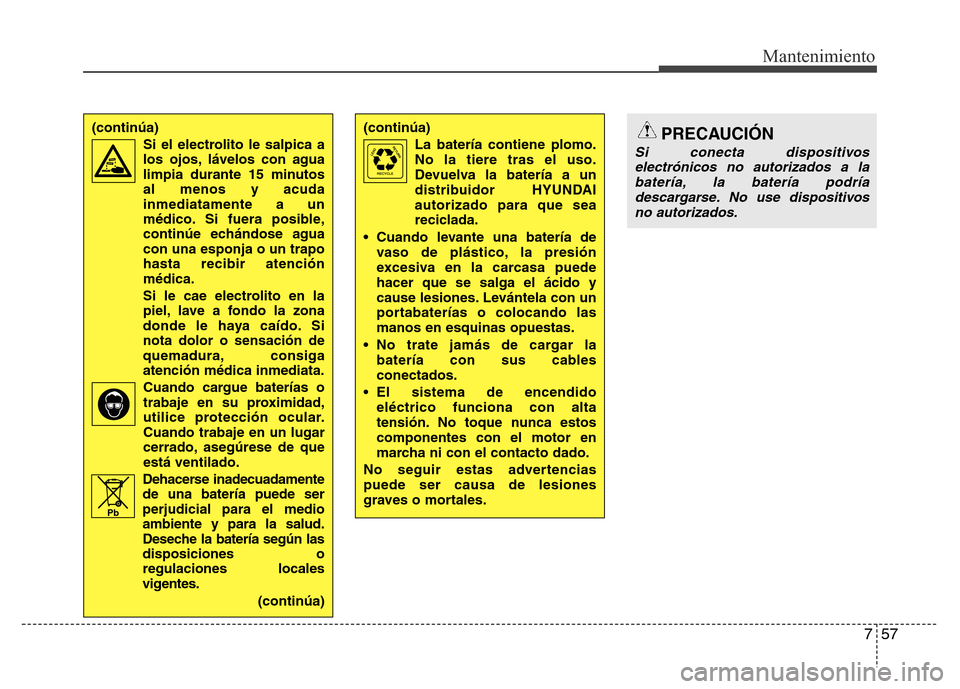

(continúa)
La batería contiene plomo.
No la tiere tras el uso.
Devuelva la batería a un
distribuidor HYUNDAI
autorizado para que sea
reciclada.
• Cuando levante una batería de
vaso de plástico, la presión
excesiva en la carcasa puede
hacer que se salga el ácido y
cause lesiones. Levántela con un
portabaterías o colocando las
manos en esquinas opuestas.
• No trate jamás de cargar la
batería con sus cables
conectados.
• El sistema de encendido
eléctrico funciona con alta
tensión. No toque nunca estos
componentes con el motor en
marcha ni con el contacto dado.
No seguir estas advertencias
puede ser causa de lesiones
graves o mortales.PRECAUCIÓN
Si conecta dispositivos
electrónicos no autorizados a la
batería, la batería podría
descargarse. No use dispositivos
no autorizados.
(continúa)
Si el electrolito le salpica a
los ojos, lávelos con agua
limpia durante 15 minutos
al menos y acuda
inmediatamente a un
médico. Si fuera posible,
continúe echándose agua
con una esponja o un trapo
hasta recibir atención
médica.
Si le cae electrolito en la
piel, lave a fondo la zona
donde le haya caído. Si
nota dolor o sensación de
quemadura, consiga
atención médica inmediata.
Cuando cargue baterías o
trabaje en su proximidad,
utilice protección ocular.
Cuando trabaje en un lugar
cerrado, asegúrese de que
está ventilado.
Dehacerse inadecuadamente
de una batería puede ser
perjudicial para el medio
ambiente y para la salud.
Deseche la batería según las
disposiciones o
regulaciones locales
vigentes.
(continúa)
Pb
Page 477 of 546

Mantenimiento
58 7
ADVERTENCIA
• Antes de realizar el manteni-miento de la batería o de
cargarla, apague todos los
accesorios y pare el motor.
• Retire en primer lugar el cable
negativo de la batería y conéctelo
en último lugar si la batería está
desconectada.

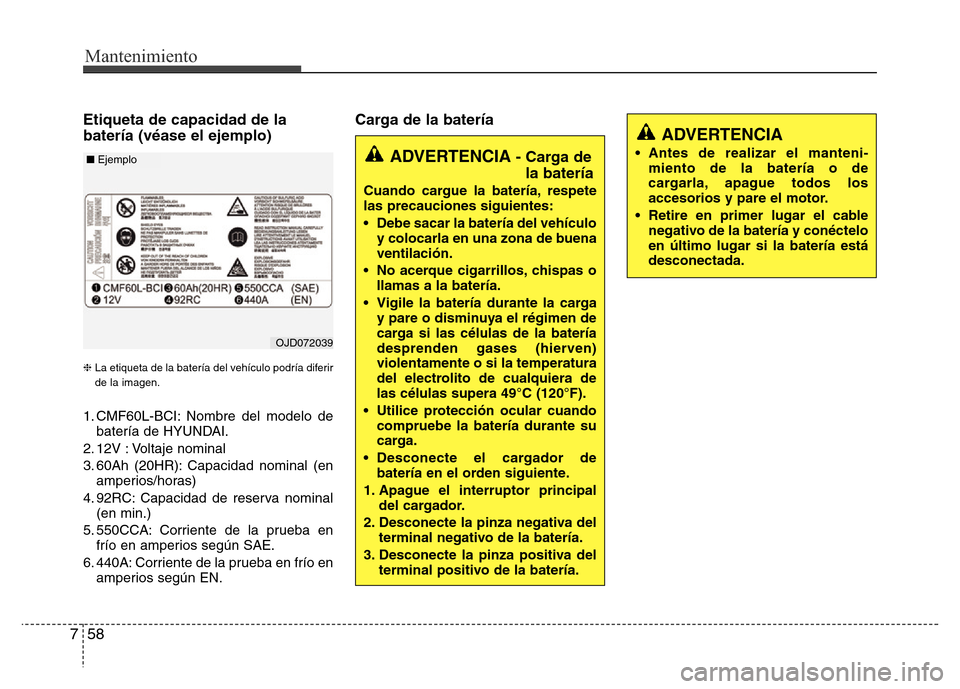

Etiqueta de capacidad de la
batería (véase el ejemplo)
❈La etiqueta de la batería del vehículo podría diferir
de la imagen.
1. CMF60L-BCI: Nombre del modelo de
batería de HYUNDAI.
2. 12V : Voltaje nominal
3. 60Ah (20HR): Capacidad nominal (en
amperios/horas)
4. 92RC: Capacidad de reserva nominal
(en min.)
5. 550CCA: Corriente de la prueba en
frío en amperios según SAE.
6. 440A: Corriente de la prueba en frío en
amperios según EN.
Carga de la batería
ADVERTENCIA- Carga de
la batería
Cuando cargue la batería, respete
las precauciones siguientes:
• Debe sacar la batería del vehículo
y colocarla en una zona de buena
ventilación.
• No acerque cigarrillos, chispas o
llamas a la batería.
• Vigile la batería durante la carga
y pare o disminuya el régimen de
carga si las células de la batería
desprenden gases (hierven)
violentamente o si la temperatura
del electrolito de cualquiera de
las células supera 49°C (120°F).
• Utilice protección ocular cuando
compruebe la batería durante su
carga.
• Desconecte el cargador de
batería en el orden siguiente.
1. Apague el interruptor principal
del cargador.
2. Desconecte la pinza negativa del
terminal negativo de la batería.
3. Desconecte la pinza positiva del
terminal positivo de la batería.
OJD072039
■Ejemplo
Page 478 of 546

759
Mantenimiento

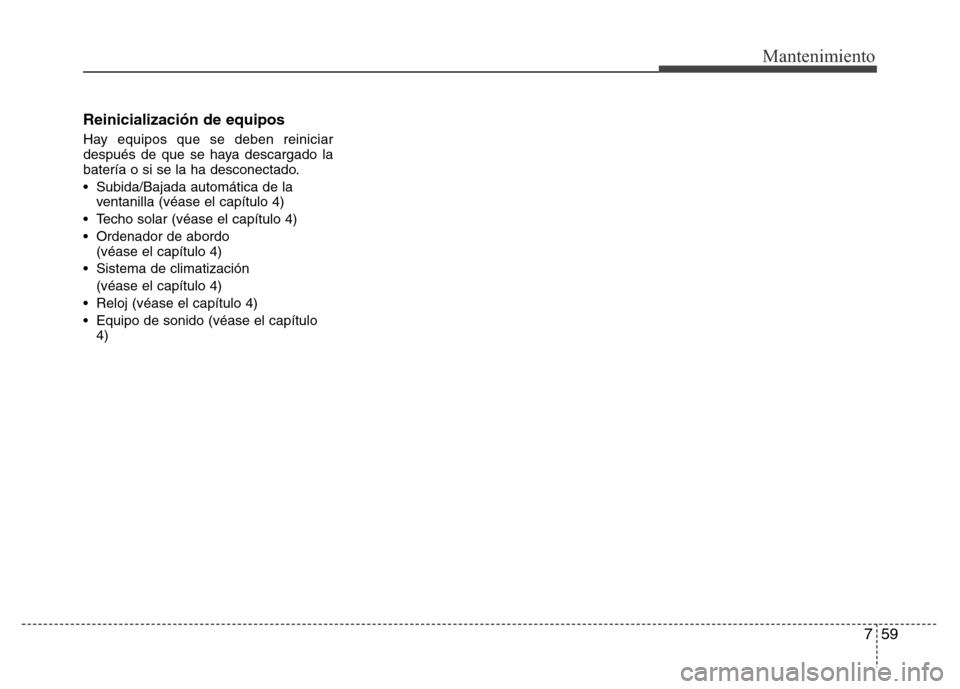

Reinicialización de equipos
Hay equipos que se deben reiniciar
después de que se haya descargado la
batería o si se la ha desconectado.
• Subida/Bajada automática de la
ventanilla (véase el capítulo 4)
• Techo solar (véase el capítulo 4)
• Ordenador de abordo
(véase el capítulo 4)
• Sistema de climatización
(véase el capítulo 4)
• Reloj (véase el capítulo 4)
• Equipo de sonido (véase el capítulo
4)
Page 479 of 546

Mantenimiento
60 7

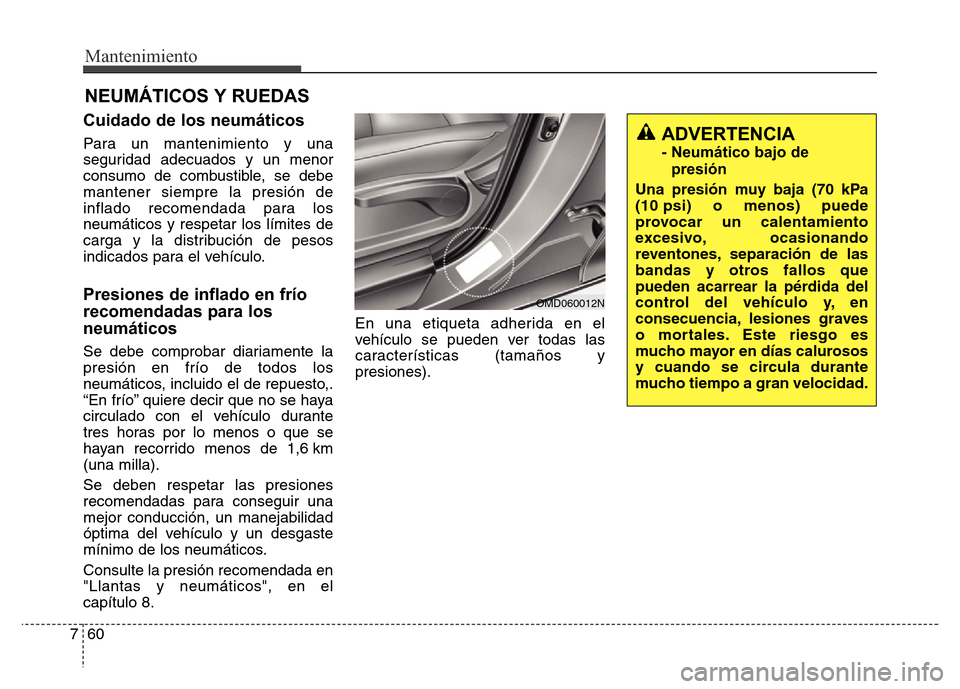

NEUMÁTICOS Y RUEDAS
Cuidado de los neumáticos
Para un mantenimiento y una
seguridad adecuados y un menor
consumo de combustible, se debe
mantener siempre la presión de
inflado recomendada para los
neumáticos y respetar los límites de
carga y la distribución de pesos
indicados para el vehículo.
Presiones de inflado en frío
recomendadas para los
neumáticos
Se debe comprobar diariamente la
presión en frío de todos los
neumáticos, incluido el de repuesto,.
“En frío” quiere decir que no se haya
circulado con el vehículo durante
tres horas por lo menos o que se
hayan recorrido menos de 1,6 km
(una milla).
Se deben respetar las presiones
recomendadas para conseguir una
mejor conducción, un manejabilidad
óptima del vehículo y un desgaste
mínimo de los neumáticos.
Consulte la presión recomendada en
"Llantas y neumáticos", en el
capítulo 8.En una etiqueta adherida en el
vehículo se pueden ver todas las
características (tamaños y
presiones).
ADVERTENCIA
- Neumático bajo de
presión
Una presión muy baja (70 kPa
(10 psi) o menos) puede
provocar un calentamiento
excesivo, ocasionando
reventones, separación de las
bandas y otros fallos que
pueden acarrear la pérdida del
control del vehículo y, en
consecuencia, lesiones graves
o mortales. Este riesgo es
mucho mayor en días calurosos
y cuando se circula durante
mucho tiempo a gran velocidad.
OMD060012N
Page 480 of 546

761
Mantenimiento

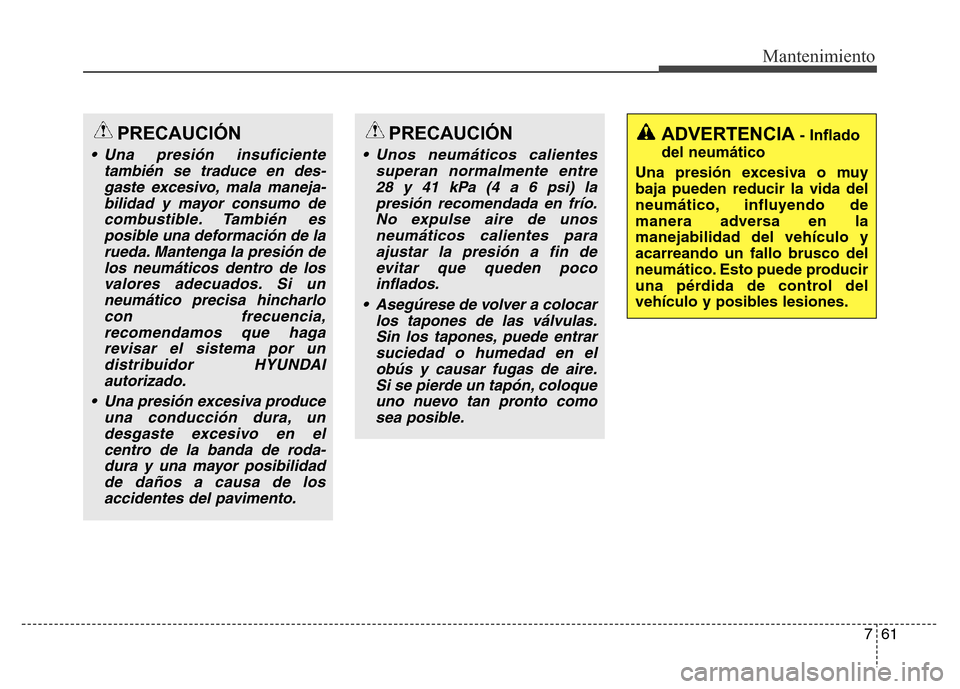

PRECAUCIÓN
• Unos neumáticos calientes
superan normalmente entre
28 y 41 kPa (4 a 6 psi) la
presión recomendada en frío.
No expulse aire de unos
neumáticos calientes para
ajustar la presión a fin de
evitar que queden poco
inflados.
• Asegúrese de volver a colocar
los tapones de las válvulas.
Sin los tapones, puede entrar
suciedad o humedad en el
obús y causar fugas de aire.
Si se pierde un tapón, coloque
uno nuevo tan pronto como
sea posible.
ADVERTENCIA- Inflado
del neumático
Una presión excesiva o muy
baja pueden reducir la vida del
neumático, influyendo de
manera adversa en la
manejabilidad del vehículo y
acarreando un fallo brusco del
neumático. Esto puede producir
una pérdida de control del
vehículo y posibles lesiones.PRECAUCIÓN
• Una presión insuficiente
también se traduce en des
-
gaste excesivo, mala maneja-
bilidad y mayor consumo de
combustible. También es
posible una deformación de la
rueda. Mantenga la presión de
los neumáticos dentro de los
valores adecuados. Si un
neumático precisa hincharlo
con frecuencia,
recomendamos que haga
revisar el sistema por un
distribuidor HYUNDAI
autorizado.
• Una presión excesiva produce
una conducción dura, un
desgaste excesivo en el
centro de la banda de roda
-
dura y una mayor posibilidad
de daños a causa de los
accidentes del pa
vimento.
