Hyundai Elantra 2016 Manual del propietario (i35) (in Spanish)

Mantenimiento

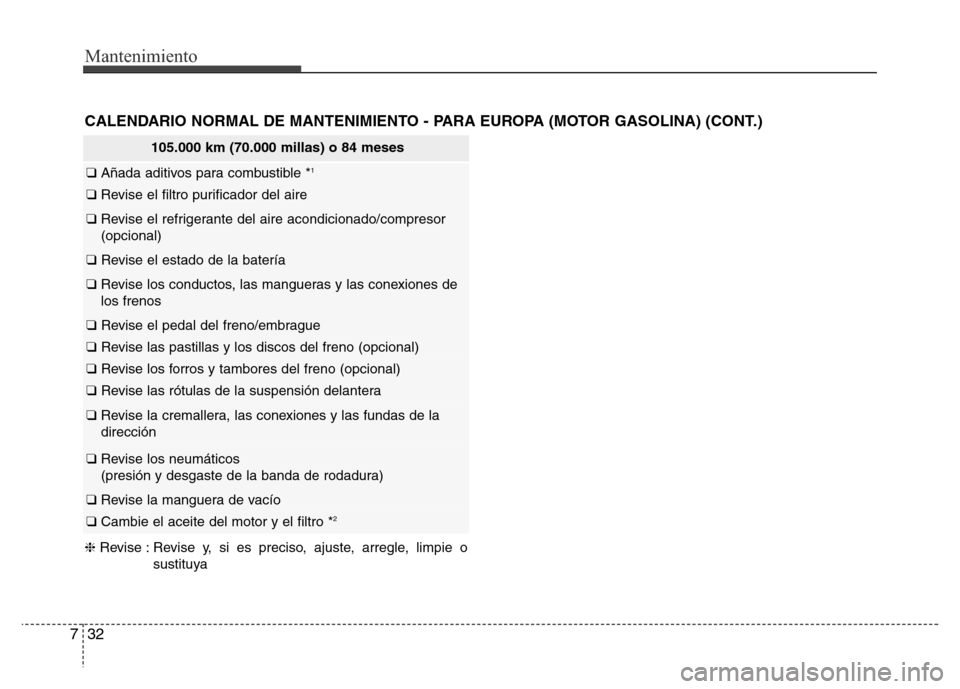

32 7
105.000 km (70.000 millas) o 84 meses
❑ Añada aditivos para combustible *1
❑ Revise el filtro purificador del aire
❑ Revise el refrigerante del aire acondicionado/compresor
(opcional)
❑ Revise el estado de la batería
❑ Revise los conductos, las mangueras y las conexiones de
los frenos
❑ Revise el pedal del freno/embrague
❑ Revise las pastillas y los discos del freno (opcional)
❑ Revise los forros y tambores del freno (opcional)
❑ Revise las rótulas de la suspensión delantera
❑ Revise la cremallera, las conexiones y las fundas de la
dirección
❑ Revise los neumáticos
(presión y desgaste de la banda de rodadura)
❑ Revise la manguera de vacío
❑ Cambie el aceite del motor y el filtro *2
CALENDARIO NORMAL DE MANTENIMIENTO - PARA EUROPA (MOTOR GASOLINA) (CONT.)
❈Revise : Revise y, si es preciso, ajuste, arregle, limpie o
sustituya

733
Mantenimiento

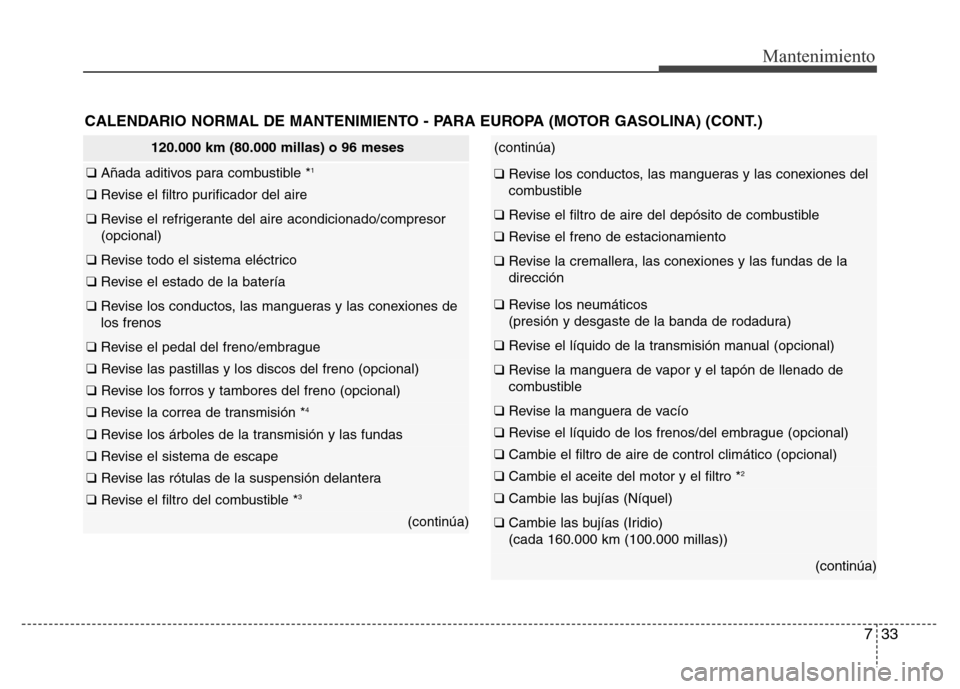

CALENDARIO NORMAL DE MANTENIMIENTO - PARA EUROPA (MOTOR GASOLINA) (CONT.)
120.000 km (80.000 millas) o 96 meses
❑ Añada aditivos para combustible *1
❑ Revise el filtro purificador del aire
❑ Revise el refrigerante del aire acondicionado/compresor
(opcional)
❑ Revise todo el sistema eléctrico
❑ Revise el estado de la batería
❑Revise los conductos, las mangueras y las conexiones de
los frenos
❑ Revise el pedal del freno/embrague
❑ Revise las pastillas y los discos del freno (opcional)
❑ Revise los forros y tambores del freno (opcional)
❑ Revise la correa de transmisión *4
❑ Revise los árboles de la transmisión y las fundas
❑ Revise el sistema de escape
❑ Revise las rótulas de la suspensión delantera
❑ Revise el filtro del combustible *3
(continúa)
(continúa)
❑ Revise los conductos, las mangueras y las conexiones del
combustible
❑ Revise el filtro de aire del depósito de combustible
❑ Revise el freno de estacionamiento
❑ Revise la cremallera, las conexiones y las fundas de la
dirección
❑ Revise los neumáticos
(presión y desgaste de la banda de rodadura)
❑ Revise el líquido de la transmisión manual (opcional)
❑ Revise la manguera de vapor y el tapón de llenado de
combustible
❑ Revise la manguera de vacío
❑ Revise el líquido de los frenos/del embrague (opcional)
❑ Cambie el filtro de aire de control climático (opcional)
❑ Cambie el aceite del motor y el filtro *2
❑ Cambie las bujías (Níquel)
❑ Cambie las bujías (Iridio)
(cada 160.000 km (100.000 millas))
(continúa)

Mantenimiento
34 7
CALENDARIO NORMAL DE MANTENIMIENTO - PARA EUROPA (MOTOR GASOLINA) (CONT.)
(continúa)
❑ Cambie el refrigerante *5*7
(primero a los 210.000 km (120.000 millas) o 120 meses
luego cada 30.000 km (25.000 millas) o 24 meses)
❑ Revise el sistema de refrigeración
(primero a los 60.000 km (40.000 millas) o 48 meses,
luego cada 30.000 km (20.000 millas) o 24 meses)
No es necesario realizar comprobaciones o
mantenimiento
❑Líquido de la transmisión automática
❈Revise : Revise y, si es preciso, ajuste, arregle, limpie o
sustituya

735
Mantenimiento

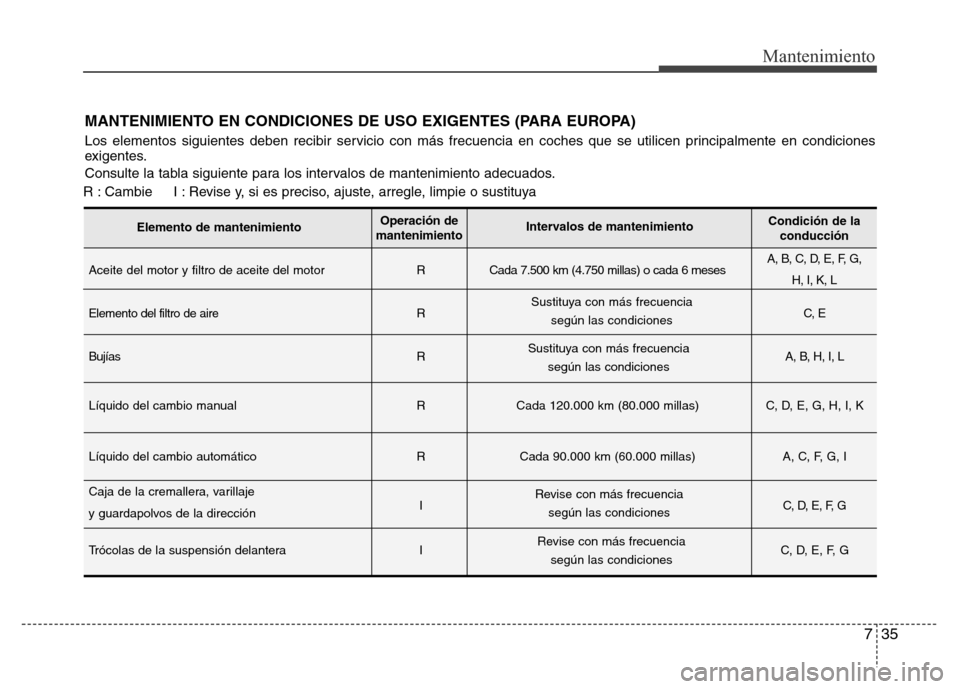

MANTENIMIENTO EN CONDICIONES DE USO EXIGENTES (PARA EUROPA)
Los elementos siguientes deben recibir servicio con más frecuencia en coches que se utilicen principalmente en condiciones
exigentes.
Consulte la tabla siguiente para los intervalos de mantenimiento adecuados.
R : Cambie I : Revise y, si es preciso, ajuste, arregle, limpie o sustituya
Aceite del motor y filtro de aceite del motor RCada 7.500 km (4.750 millas) o cada 6 meses
Elemento del filtro de aire R C, E
Bujías R A, B, H, I, L
Líquido del cambio manual R Cada 120.000 km (80.000 millas) C, D, E, G, H, I, K
Líquido del cambio automático R Cada 90.000 km (60.000 millas) A, C, F, G, I
Caja de la cremallera, varillaje
I C, D, E, F, G
y guardapolvos de la dirección
Trócolas de la suspensión delantera I C, D, E, F, G
Elemento de mantenimientoOperación de
mantenimientoIntervalos de mantenimientoCondición de la
conducción
Sustituya con más frecuencia
según las condiciones
Sustituya con más frecuencia
según las condiciones
Revise con más frecuencia
según las condicionesA, B, C, D, E, F, G,
H, I, K, L
Revise con más frecuencia
según las condiciones

Mantenimiento

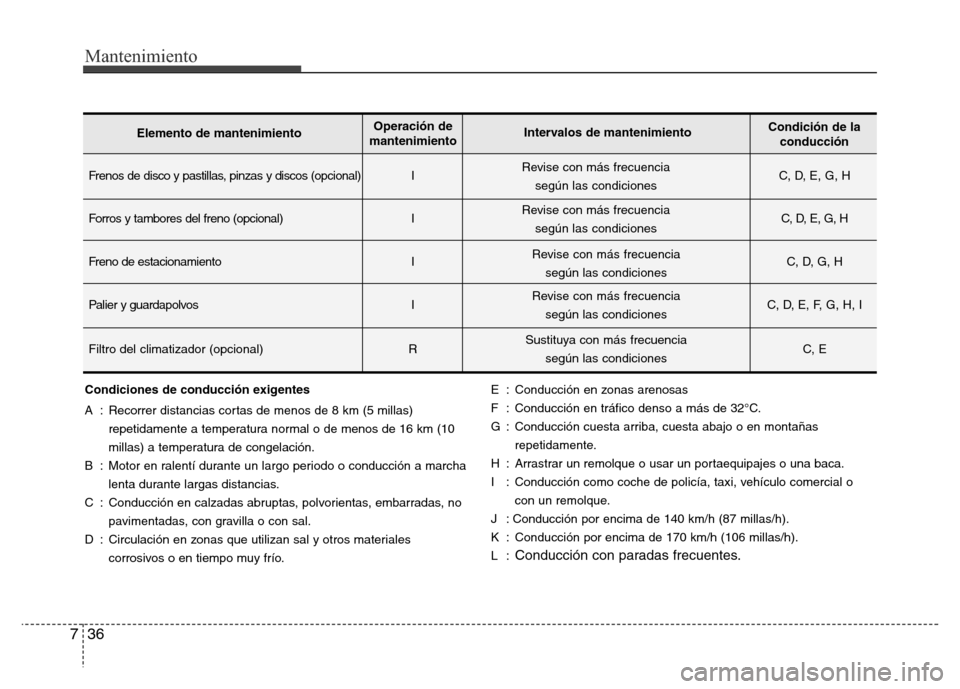

36 7
Condiciones de conducción exigentes
A : Recorrer distancias cortas de menos de 8 km (5 millas)
repetidamente a temperatura normal o de menos de 16 km (10
millas) a temperatura de congelación.
B : Motor en ralentí durante un largo periodo o conducción a marcha
lenta durante largas distancias.
C : Conducción en calzadas abruptas, polvorientas, embarradas, no
pavimentadas, con gravilla o con sal.
D : Circulación en zonas que utilizan sal y otros materiales
corrosivos o en tiempo muy frío.E : Conducción en zonas arenosas
F : Conducción en tráfico denso a más de 32°C.
G : Conducción cuesta arriba, cuesta abajo o en montañas
repetidamente.
H : Arrastrar un remolque o usar un portaequipajes o una baca.
I : Conducción como coche de policía, taxi, vehículo comercial o
con un remolque.
J : Conducción por encima de 140 km/h (87 millas/h).
K : Conducción por encima de 170 km/h (106 millas/h).
L:
Conducción con paradas frecuentes.
Frenos de disco y pastillas, pinzas y discos (opcional) I C, D, E, G, H
Forros y tambores del freno (opcional) I C, D, E, G, H
Freno de estacionamiento I C, D, G, H
Palier y guardapolvos I C, D, E, F, G, H, I
Filtro del climatizador (opcional) R C, E
Elemento de mantenimientoOperación de
mantenimientoIntervalos de mantenimientoCondición de la
conducción
Revise con más frecuencia
según las condiciones
Revise con más frecuencia
según las condiciones
Sustituya con más frecuencia
según las condiciones
Revise con más frecuencia
según las condiciones
Revise con más frecuencia
según las condiciones

737
Mantenimiento

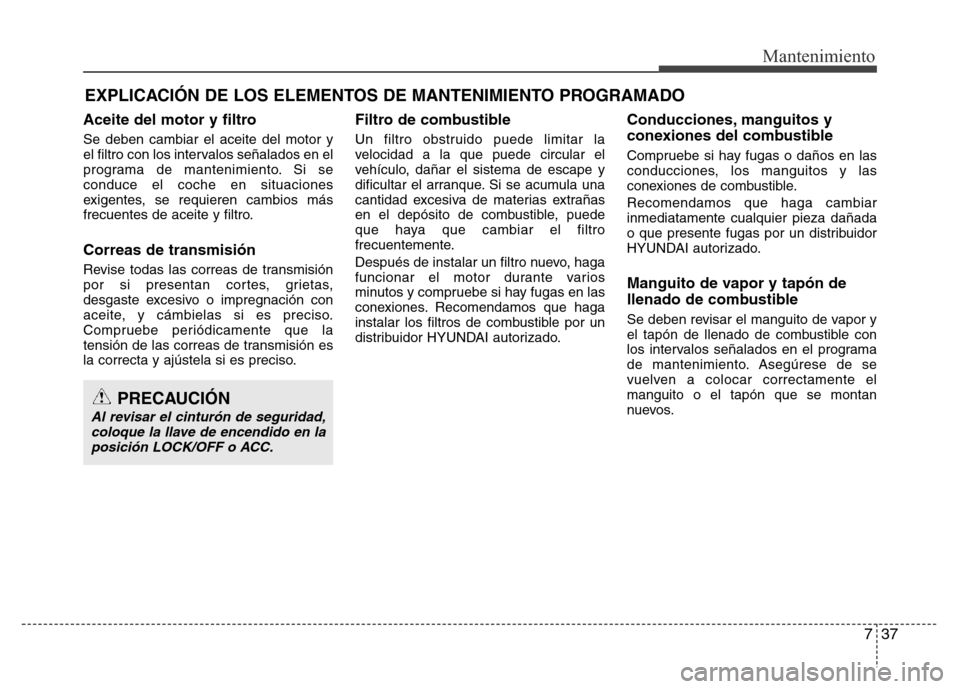

EXPLICACIÓN DE LOS ELEMENTOS DE MANTENIMIENTO PROGRAMADO
Aceite del motor y filtro
Se deben cambiar el aceite del motor y
el filtro con los intervalos señalados en el
programa de mantenimiento. Si se
conduce el coche en situaciones
exigentes, se requieren cambios más
frecuentes de aceite y filtro.
Correas de transmisión
Revise todas las correas de transmisión
por si presentan cortes, grietas,
desgaste excesivo o impregnación con
aceite, y cámbielas si es preciso.
Compruebe periódicamente que la
tensión de las correas de transmisión es
la correcta y ajústela si es preciso.
Filtro de combustible
Un filtro obstruido puede limitar la
velocidad a la que puede circular el
vehículo, dañar el sistema de escape y
dificultar el arranque. Si se acumula una
cantidad excesiva de materias extrañas
en el depósito de combustible, puede
que haya que cambiar el filtro
frecuentemente.
Después de instalar un filtro nuevo, haga
funcionar el motor durante varios
minutos y compruebe si hay fugas en las
conexiones. Recomendamos que haga
instalar los filtros de combustible por un
distribuidor HYUNDAI autorizado.
Conducciones, manguitos y
conexiones del combustible
Compruebe si hay fugas o daños en las
conducciones, los manguitos y las
conexiones de combustible.
Recomendamos que haga cambiar
inmediatamente cualquier pieza dañada
o que presente fugas por un distribuidor
HYUNDAI autorizado.
Manguito de vapor y tapón de
llenado de combustible
Se deben revisar el manguito de vapor y
el tapón de llenado de combustible con
los intervalos señalados en el programa
de mantenimiento. Asegúrese de se
vuelven a colocar correctamente el
manguito o el tapón que se montan
nuevos.
PRECAUCIÓN
Al revisar el cinturón de seguridad,
coloque la llave de encendido en la
posición LOCK/OFF o ACC.

Mantenimiento

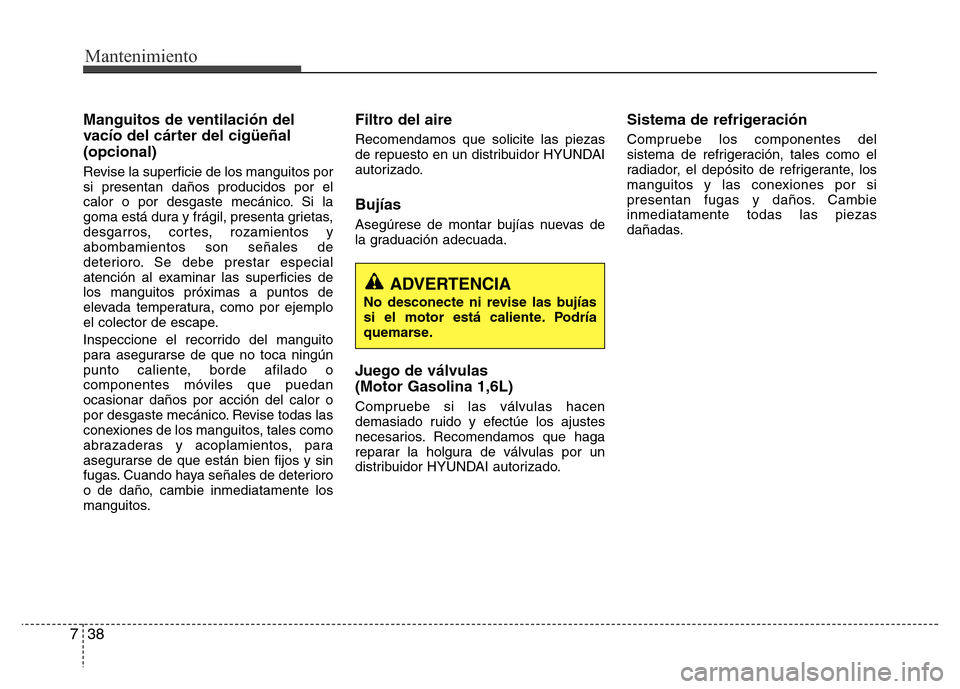

38 7
Manguitos de ventilación del
vacío del cárter del cigüeñal
(opcional)
Revise la superficie de los manguitos por
si presentan daños producidos por el
calor o por desgaste mecánico. Si la
goma está dura y frágil, presenta grietas,
desgarros, cortes, rozamientos y
abombamientos son señales de
deterioro. Se debe prestar especial
atención al examinar las superficies de
los manguitos próximas a puntos de
elevada temperatura, como por ejemplo
el colector de escape.
Inspeccione el recorrido del manguito
para asegurarse de que no toca ningún
punto caliente, borde afilado o
componentes móviles que puedan
ocasionar daños por acción del calor o
por desgaste mecánico. Revise todas las
conexiones de los manguitos, tales como
abrazaderas y acoplamientos, para
asegurarse de que están bien fijos y sin
fugas. Cuando haya señales de deterioro
o de daño, cambie inmediatamente los
manguitos.
Filtro del aire
Recomendamos que solicite las piezas
de repuesto en un distribuidor HYUNDAI
autorizado.
Bujías
Asegúrese de montar bujías nuevas de
la graduación adecuada.
Juego de válvulas
(Motor Gasolina 1,6L)
Compruebe si las válvulas hacen
demasiado ruido y efectúe los ajustes
necesarios. Recomendamos que haga
reparar la holgura de válvulas por un
distribuidor HYUNDAI autorizado.
Sistema de refrigeración
Compruebe los componentes del
sistema de refrigeración, tales como el
radiador, el depósito de refrigerante, los
manguitos y las conexiones por si
presentan fugas y daños. Cambie
inmediatamente todas las piezas
dañadas.
ADVERTENCIA
No desconecte ni revise las bujías
si el motor está caliente. Podría
quemarse.

739
Mantenimiento

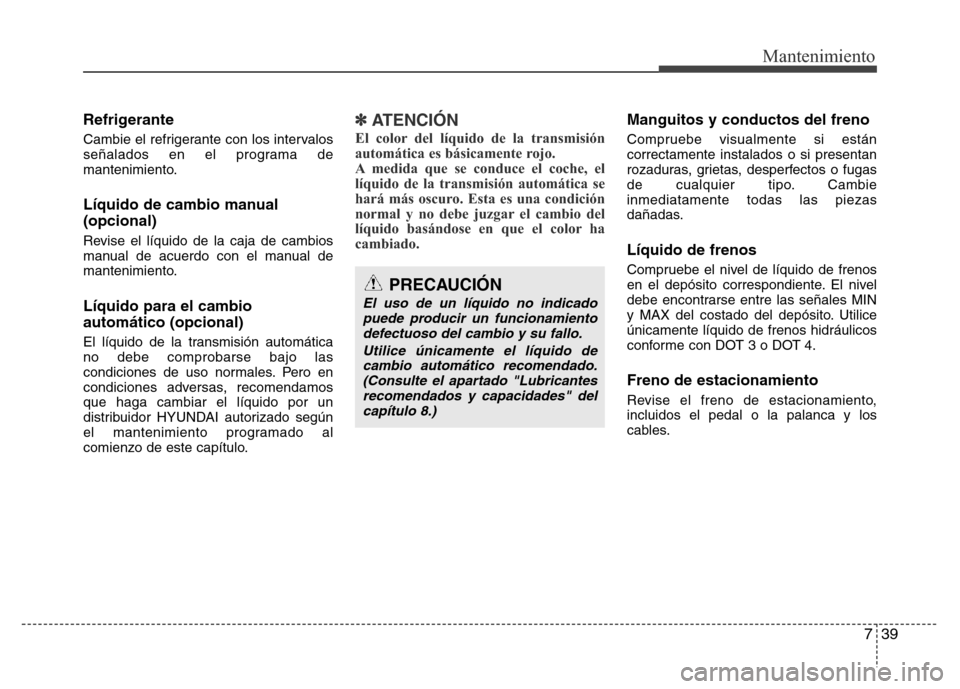

Refrigerante
Cambie el refrigerante con los intervalos
señalados en el programa de
mantenimiento.
Líquido de cambio manual
(opcional)
Revise el líquido de la caja de cambios
manual de acuerdo con el manual de
mantenimiento.
Líquido para el cambio
automático (opcional)
El líquido de la transmisión automática
no debe comprobarse bajo las
condiciones de uso normales. Pero en
condiciones adversas, recomendamos
que haga cambiar el líquido por un
distribuidor HYUNDAI autorizado según
el mantenimiento programado al
comienzo de este capítulo.
✽ATENCIÓN
El color del líquido de la transmisión
automática es básicamente rojo.
A medida que se conduce el coche, el
líquido de la transmisión automática se
hará más oscuro. Esta es una condición
normal y no debe juzgar el cambio del
líquido basándose en que el color ha
cambiado.
Manguitos y conductos del freno
Compruebe visualmente si están
correctamente instalados o si presentan
rozaduras, grietas, desperfectos o fugas
de cualquier tipo. Cambie
inmediatamente todas las piezas
dañadas.
Líquido de frenos
Compruebe el nivel de líquido de frenos
en el depósito correspondiente. El nivel
debe encontrarse entre las señales MIN
y MAX del costado del depósito. Utilice
únicamente líquido de frenos hidráulicos
conforme con DOT 3 o DOT 4.
Freno de estacionamiento
Revise el freno de estacionamiento,
incluidos el pedal o la palanca y los
cables.
PRECAUCIÓN
El uso de un líquido no indicado
puede producir un funcionamiento
defectuoso del cambio y su fallo.
Utilice únicamente el líquido de
cambio automático recomendado.
(Consulte el apartado "Lubricantes
recomendados y capacidades" del
capítulo 8.)

Mantenimiento

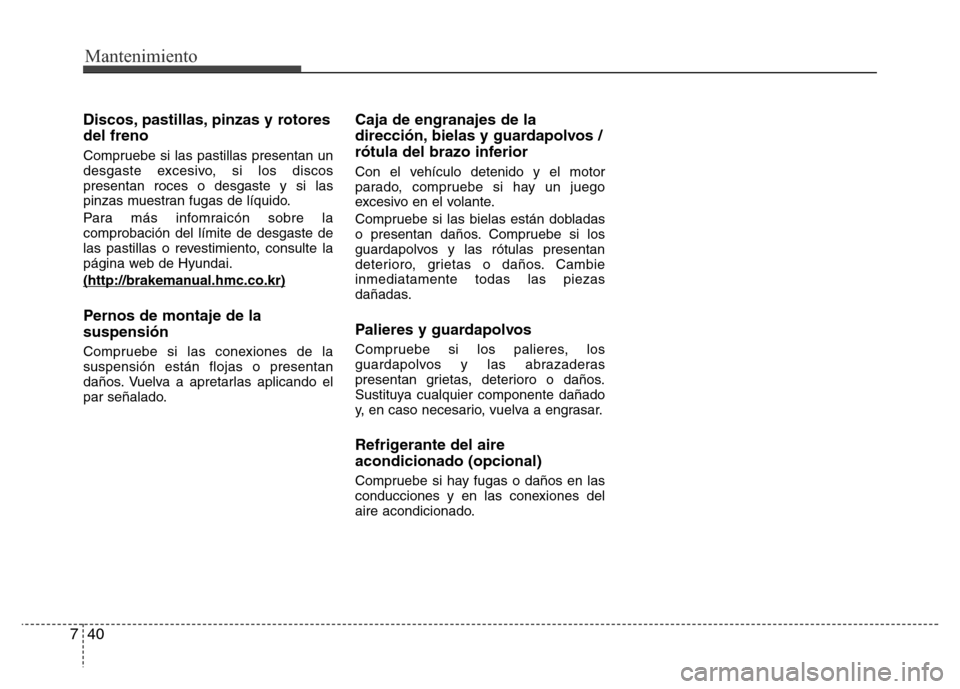

40 7
Discos, pastillas, pinzas y rotores
del freno
Compruebe si las pastillas presentan un
desgaste excesivo, si los discos
presentan roces o desgaste y si las
pinzas muestran fugas de líquido.
Para más infomraicón sobre la
comprobación del límite de desgaste de
las pastillas o revestimiento, consulte la
página web de Hyundai.
(http://brakeman
ual.hmc.co.kr)
Pernos de montaje de la
suspensión
Compruebe si las conexiones de la
suspensión están flojas o presentan
daños. Vuelva a apretarlas aplicando el
par señalado.
Caja de engranajes de la
dirección, bielas y guardapolvos /
rótula del brazo inferior
Con el vehículo detenido y el motor
parado, compruebe si hay un juego
excesivo en el volante.
Compruebe si las bielas están dobladas
o presentan daños. Compruebe si los
guardapolvos y las rótulas presentan
deterioro, grietas o daños. Cambie
inmediatamente todas las piezas
dañadas.
Palieres y guardapolvos
Compruebe si los palieres, los
guardapolvos y las abrazaderas
presentan grietas, deterioro o daños.
Sustituya cualquier componente dañado
y, en caso necesario, vuelva a engrasar.
Refrigerante del aire
acondicionado (opcional)
Compruebe si hay fugas o daños en las
conducciones y en las conexiones del
aire acondicionado.

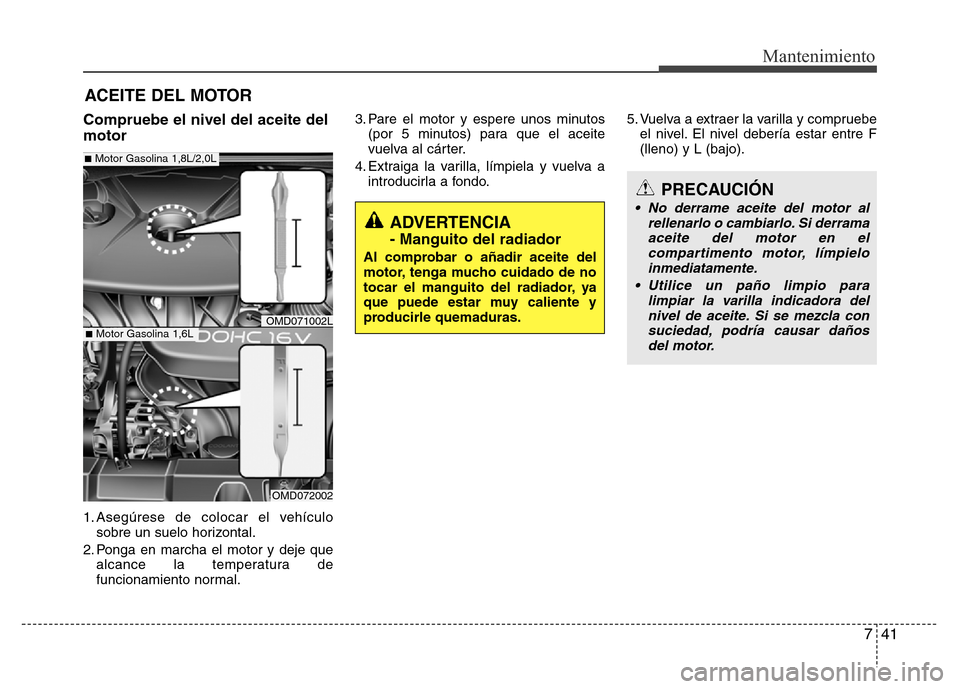

741
Mantenimiento
ACEITE DEL MOTOR
Compruebe el nivel del aceite del
motor
1. Asegúrese de colocar el vehículo
sobre un suelo horizontal.
2. Ponga en marcha el motor y deje que
alcance la temperatura de
funcionamiento normal.3. Pare el motor y espere unos minutos
(por 5 minutos) para que el aceite
vuelva al cárter.
4. Extraiga la varilla, límpiela y vuelva a
introducirla a fondo.5. Vuelva a extraer la varilla y compruebe
el nivel. El nivel debería estar entre F
(lleno) y L (bajo).
ADVERTENCIA
- Manguito del radiador
Al comprobar o añadir aceite del
motor, tenga mucho cuidado de no
tocar el manguito del radiador, ya
que puede estar muy caliente y
producirle quemaduras.
PRECAUCIÓN
• No derrame aceite del motor al
rellenarlo o cambiarlo. Si derrama
aceite del motor en el
compartimento motor, límpielo
inmediatamente.
• Utilice un paño limpio para
limpiar la varilla indicadora del
nivel de aceite. Si se mezcla con
suciedad, podría causar daños
del motor.
OMD072002
OMD071002L
■Motor Gasolina 1,8L/2,0L
■Motor Gasolina 1,6L
