7-50
Техническое обслуживание

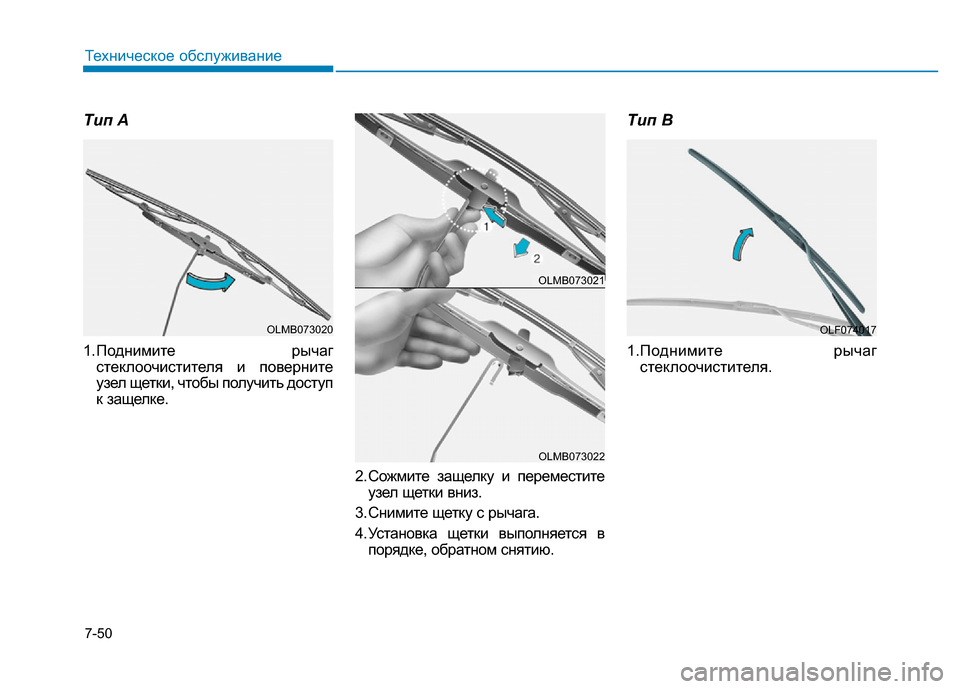

Tип A
1. Поднимите рычаг
стеклоочистителя и поверните
узел щетки, чтобы получить доступ
к защелке.
2. Сожмите защелку и переместите
узел щетки вниз.
3. Снимите щетку с рычага.
4. Установка щетки выполняется в
порядке, обратном снятию.
Tип B
1.Поднимите рычаг
стеклоочистителя.
OLMB073020
OLMB073021
OLMB073022
OLF074017

7-51
Техническое обслуживание
7
2.Поднимите фиксатор (1) щетки
стеклоочистистителя. Затем
поднимите щетку (2)
стеклоочистителя.3.Нажимая на фиксатор (3),
опустите щетку
стеклоочистителя (4).4.Снимите щетку с рычага
стеклоочистителя (5).
5.Установите новый узел щетки
стеклоочистителя в порядке,
обратном снятию.
6.Верните рычаг
стеклоочистителя на ветровое
стекло.
OAD075074LOAD075075LOAD075076L

7-52
Техническое обслуживание
АККУМУЛЯТОРНАЯ БАТАРЕЯ
Рекомендации по обращению
с аккумуляторной батареей
• Следите за тем, чтобы
аккумуляторная батарея была
надежно закреплена.
• Аккумуляторная батарея должна
быть чистой и сухой.
• Клеммы и контакты разъемов
должны быть чистыми, плотно
прилегающими и покрытыми
слоем технического вазелина
или специальной смазки для
электрических контактов.• Электролит, вылившийся из
аккумуляторной батареи, следует
немедленно смыть водным
раствором пищевой соды.
• Если автомобиль не будет
использоваться в течение
продолжительного времени,
отсоедините кабели от
аккумуляторной батареи.
Информация
Оригинальная аккумуляторная
батарея, установленная на
автомобиле, не требует
технического обслуживания.
Однако если на автомобиле
установлена АКБ с маркировкой
LOWER (нижний) и UPPER
(верхний) сбоку, нужно проверять
уровень электролита. Уровень
электролита должен быть между
отметками LOWER (нижний) и
UPPER (верхний). При низком
уровне электролита следует долить
дистиллированной (или
деминерализованной) воды.
(Никогда не добавляйте серную
кислоту или другой электролит).
(Продолжение)(Продолжение)
Следите за тем, чтобы не пролить
дистиллированную (или
деминерализованную) воду на
поверхность АКБ или другие
соседние компоненты. Также не
переполняйте ячейки АКБ. В
противном случае может
возникнуть коррозия АКБ или
других компонентов. После долива
плотно закройте крышку ячейки.
Однако для более качественного
обслуживания АКБ рекомендуется
обратиться к официальному дилеру
HYUNDAI.
i
OAD075020

7-53
Техническое обслуживание
7
Для предотвращения
вероятности СЕРЬЕЗНОЙ
ТРАВМ или СМЕРТИ при
выполнении работ рядом с
аккумуляторной батареей или
при ее обслуживании всегда
следует принимать
следующие меры
предосторожности:
Перед началом работ с
аккумуляторной
батареей следует
прочитать
приведенные ниже
инструкции.
Следует использовать
защитные очки для
защиты глаз от брызг
электролита.
(Продолжение)
ОСТОРОЖНО(Продолжение)
Запрещается
пользоваться
открытым огнем или
курить в
непосредственной
близости от
аккумуляторной
батареи.
В элементах
аккумуляторной
батареи всегда
присутствует
легковоспламеняющий
ся газообразный
водород, который
может взорваться.
Аккумуляторные
батареи должны
храниться вне
досягаемости детей.
(Продолжение)(Продолжение)
В аккумуляторных
батареях содержится
серная кислота, которая
вызывает сильную
коррозию. Недопустимо
попадание кислоты в
глаза, а также на кожу
или одежду.
При попадании кислоты в
глаза их следует промывать
чистой водой не менее 15
минут и немедленно
обратиться за медицинской
помощью. При попадании
кислоты на кожу необходимо
тщательно промыть
пораженный участок. Если
пораженное место болит или
имеет признаки ожога, следует
немедленно обратиться за
медицинской помощью.
(Продолжение)

7-54
Техническое обслуживание
При подключении
неразрешенных электронных
устройств к АКБ она может
разрядиться. Запрещается
использовать неразрешенные
устройства.
К СВЕДЕНИЮ(Продолжение)
•При подъеме
аккумуляторной батареи с
пластмассовым корпусом
чрезмерное нажатие может
привести к разливу
аккумуляторной кислоты.
Поднимать аккумуляторную
батарею следует с
помощью специального
приспособления для ее
переноски или держась
руками за
противоположные углы.
•Запрещается пытаться
выполнить пуск двигателя
от внешнего источника, если
замерз электролит в
установленной на
транспортном средстве
аккумуляторной батарее.
•ЗАПРЕЩАЕТСЯ производить
зарядку аккумуляторной
батареи, если она
подключена к транспортному
средству.
(Продолжение)
(Продолжение)
•Система зажигания работает
под высоким напряжением.
ЗАПРЕЩАЕТСЯ прикасаться
к этим компонентам при
работающем двигателе или
кнопке пуска/останова в
положении ON (вкл.).
•Недопустимо
соприкосновение между
собой (+) и (–) кабелей для
запуска от внешнего
источника. При этом может
образоваться искра.
•Аккумуляторная батарея
может треснуть или
взорваться, если пытать
производить пуск от
внешнего источника с
разряженной или замерзшей
аккумуляторной батареей.

7-55
Техническое обслуживание
7
Наклейка с указанием
емкости аккумуляторной
батареи (см. пример)
❈Наклейка на аккумуляторной батарее
может отличаться от показанной на
рисунке.
1.AGM60L-DIN : Принятое в
компании HYUNDAI название
модели аккумуляторной батареи
2.12V: Номинальное напряжение
3.60Ah (20HR) : Номинальная
емкость (в ампер-часах)4.100RC : Номинальная резервная
емкость (в минутах)
5.640CCA : Ток холодной
прокрутки в амперах по
методике SAE
6.512A: Ток холодной прокрутки в
амперах по методике EN
Подзарядка аккумуляторной
батареи
В вашем автомобиле установлена
не требующая обслуживания акку-
муляторная батарея, изготовленная
с использованием кальция.
• Если произошел разряд
аккумуляторной батареи в
течение короткого промежутка
времени (например, по причине
оставленных включенными фар
или ламп освещения салона
автомобиля, не
использовавшегося какое-то
время), необходимо произвести
медленную зарядку батареи
(малым током) в течение 10 часов.
• Если аккумуляторная батарея
постепенно разрядилась по
причине высокой электрической
нагрузки в процессе
использования автомобиля,
подзарядите ее током 20~30 А в
течение двух часов.
OLMB073072 ■ Пример

7-56
Техническое обслуживание
При подзарядке
аккумуляторной батареи
необходимо соблюдать
следующие меры
предосторожности:
•Перед выполнением
операций по техническому
обслуживанию или
подзарядке аккумуляторной
батареи, отключите все
элек-трооборудование и
выключите двигатель.
•Вблизи аккумуляторной
батареи запрещается курить,
а также выполнять действия,
связанные с опасностью
возникновения искр или
открытого пламени.
•При выполнении проверки
аккумуляторной батареи в
процессе зарядки надевайте
защитные очки.
(Продолжение)
ОСТОРОЖНО(Продолжение)
•Необходимо снять аккуму-
ляторную батарею с
автомо-биля и расположить
ее в месте с хорошей
вентиляцией.
•Следите за батареей в
процессе зарядки,
остановите зарядку и
уменьшите ее скорость, если
в элементах батареи
началось сильное выделение
газа (кипение) или если
температура электролита в
любом из элементов
превышает 49°C (120°F).
•Кабель, идущий к отрица-
тельной клемме
аккумуляторной батареи,
должен отключаться первым,
а подключаться последним.
(Продолжение)
(Продолжение)
•Отключение зарядного
устройства аккумуляторной
батареи производится в
следующем порядке.
1. Переведите главный
выклю-чатель зарядного
устройства
аккумуляторной батареи в
положение “Выключено”.
2. Отсоедините контактный
за-жим от отрицательной
клеммы аккумуляторной
батареи.
3. Отсоедините контактный
за-жим от положительной
клеммы аккумуляторной
батареи.

7-57
Техническое обслуживание
7
Сброс параметров приборов
После разряда или отключения
аккумуляторной батареи
необходимо сбросить параметры
некоторых функций и приборов:
• Автоматический подъем/опускание
окон (см. глава 3)
• Люк (см. глава 3)
• Маршрутный компьютер (см.
глава 3)
• Система управления
микроклиматом (см. глава 3)

7-58
Техническое обслуживание
КОЛЕСА И ШИНЫ
Уход за шинами
Для обеспечения надлежащего
технического обслуживания,
безопасности в эксплуатации и
максимальной экономии топлива,
рекомендуется постоянно
поддерживать рекомендуемое
давление в шинах и соблюдать
предписанные для вашего
автомобиля предельные нагрузки
на колеса и распределение
нагрузки.
Рекомендуемое давление
воздуха в холодных шинах
Необходимо ежедневно
производить проверку давления
во всех шинах (включая запасное
колесо). Проверка выполняется
при холодных шинах. “Холодными”
считаются шины автомобиля,
который не был в движении, по
крайней мере, три часа или
проехал менее 1,6 км (1 мили).
Рекомендуемые величины
давления должны поддерживаться
для удобства и безопасности
вождения автомобиля, хорошей
управляемости и минимального
износа шин.
Рекомендованное давление в
шинах приводится в разделе
«Шины и колеса» главы 8.Все технические характеристики
(размеры и давление) приведены
в табличке, прикрепленной к
автомобилю.
OAD085007L

7-59
Техническое обслуживание
7
Недостаточное давление в
шинах
Значительное понижение
давления (на 70 кПа (10
фунтов/кв. дюйм) и более)
может привести к резкому
усилению нагрева, становясь
причиной разрывов шин,
отслоения протектора и других
повреждений шин, вследствие
чего может произойти потеря
управления автомобилем,
приводящая, в свою очередь,
к серьезным травмам или
смерти. Риск такого перегрева
значительно повышается в
жаркие дни или при движении
на высокой скорости в течение
продолжительного периода
времени.
ОСТОРОЖНО
•Пониженное давление в
шинах также приводит к
чрезмерному износу, плохой
управляемости и снижению
экономии топлива. Также
может произойти
деформация колес.
Поддерживайте
необходимый уровень
давления в шинах. Если
приходится часто
подкачивать шины,
рекомендуем обратиться к
авторизованному дилеру
HYUNDAI для проверки
системы.
•Повышенное давление в
шинах приводит повышению
чувствительности к
неровностям дороги,
чрезмерному износу в
средней части протектора
шины и увеличение
вероятности повреждения
шины из-за дефектов
дорожного покрытия.
ВНИМАНИЕ
•Давление в нагретых шинах
обычно превышает величину
давления, рекомендованную
для холодных шин, на 28~41
кПа (4~6 фунтов/кв. дюйм). Не
спускайте воздух из нагретых
шин для регулирования
давления. В противном
случае давление будет ниже
рекомендуемого уровня.
•Убедитесь, что по
окончании работ были
установлены колпачки
зарядных клапанов шин.
При отсутствии колпачка
грязь или влага могут
попасть внутрь клапана и
стать причиной утечки
воздуха. Если колпачок
клапана утерян, как можно
скорее установите новый.
ВНИМАНИЕ
