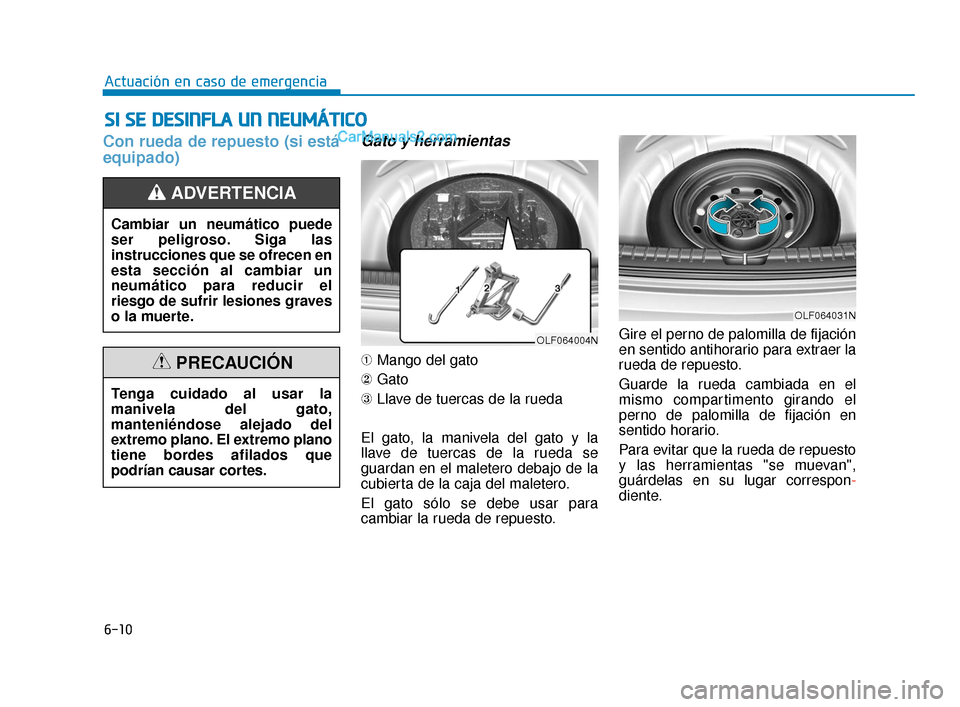

Hyundai Elantra 2018 Manual del propietario (in Spanish)

6-10
Actuación en caso de emergencia
Con rueda de repuesto (si está
equipado)Gato y herramientas
➀Mango del gato
② Gato
③ Llave de tuercas de la rueda
El gato, la manivela del gato y la
llave de tuercas de la rueda se
guardan en el maletero debajo de la
cubierta de la caja del maletero.
El gato sólo se debe usar para
cambiar la rueda de repuesto. Gire el perno de palomilla de fijación
en sentido antihorario para extraer la
rueda de repuesto.
Guarde la rueda cambiada en el
mismo compartimento girando el
perno de palomilla de fijación en
sentido horario.
Para evitar que la rueda de repuesto
y las herramientas "se muevan",
guárdelas en su lugar correspon-
diente.
S S
I
I
S
S E
E
D
D E
ES
SI
IN
N F
FL
LA
A
U
U N
N
N
N E
EU
U M
M Á
ÁT
TI
IC
C O
O
Cambiar un neumático puede
ser peligroso. Siga las
instrucciones que se ofrecen en
esta sección al cambiar un
neumático para reducir el
riesgo de sufrir lesiones graves
o la muerte.
ADVERTENCIA
OLF064004N
OLF064031N
Tenga cuidado al usar la
manivela del gato,
manteniéndose alejado del
extremo plano. El extremo plano
tiene bordes afilados que
podrían causar cortes.
PRECAUCIÓN
ADa Mexico 6.QXP 3/14/2017 5:58 PM Page 10

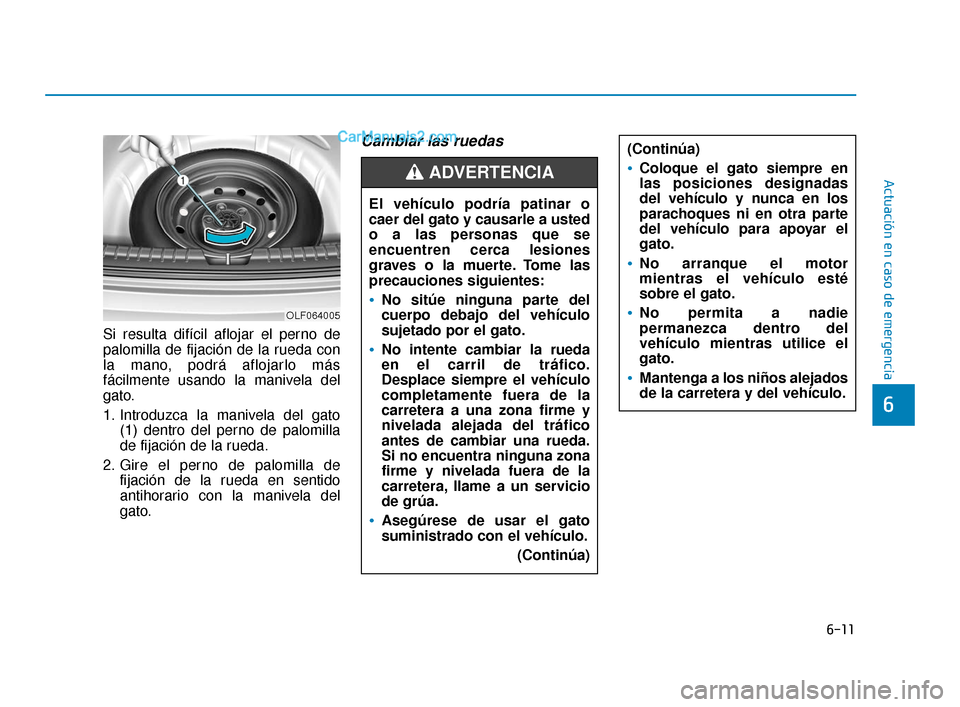

6-11
Actuación en caso de emergencia
6
Si resulta difícil aflojar el perno de
palomilla de fijación de la rueda con
la mano, podrá aflojarlo más
fácilmente usando la manivela del
gato.
1. Introduzca la manivela del gato(1) dentro del perno de palomilla
de fijación de la rueda.
2. Gire el perno de palomilla de fijación de la rueda en sentido
antihorario con la manivela del
gato.
Cambiar las ruedas
El vehículo podría patinar o
caer del gato y causarle a usted
o a las personas que se
encuentren cerca lesiones
graves o la muerte. Tome las
precauciones siguientes:
No sitúe ninguna parte del
cuerpo debajo del vehículo
sujetado por el gato.
No intente cambiar la rueda
en el carril de tráfico.
Desplace siempre el vehículo
completamente fuera de la
carretera a una zona firme y
nivelada alejada del tráfico
antes de cambiar una rueda.
Si no encuentra ninguna zona
firme y nivelada fuera de la
carretera, llame a un servicio
de grúa.
Asegúrese de usar el gato
suministrado con el vehículo.
(Continúa)
(Continúa)
Coloque el gato siempre en
las posiciones designadas
del vehículo y nunca en los
parachoques ni en otra parte
del vehículo para apoyar el
gato.
No arranque el motor
mientras el vehículo esté
sobre el gato.
No permita a nadie
permanezca dentro del
vehículo mientras utilice el
gato.
Mantenga a los niños alejados
de la carretera y del vehículo.
ADVERTENCIA
OLF064005
ADa Mexico 6.QXP 3/14/2017 5:58 PM Page 11

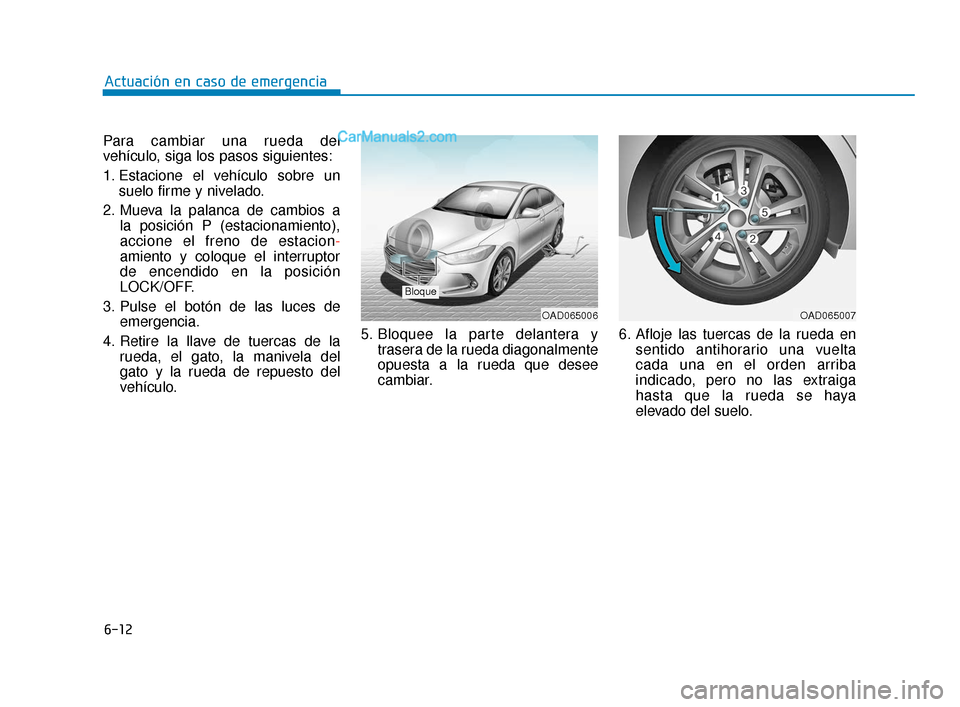

6-12
Actuación en caso de emergencia
Para cambiar una rueda del
vehículo, siga los pasos siguientes:
1. Estacione el vehículo sobre un suelo firme y nivelado.
2. Mueva la palanca de cambios a la posición P (estacionamiento),
accione el freno de estacion -
amiento y coloque el interruptor
de encendido en la posición
LOCK/OFF.
3. Pulse el botón de las luces de emergencia.
4. Retire la llave de tuercas de la rueda, el gato, la manivela del
gato y la rueda de repuesto del
vehículo. 5. Bloquee la parte delantera y
trasera de la rueda diagonalmente
opuesta a la rueda que desee
cambiar. 6. Afloje las tuercas de la rueda en
sentido antihorario una vuelta
cada una en el orden arriba
indicado, pero no las extraiga
hasta que la rueda se haya
elevado del suelo.
OAD065006
Bloque
OAD065007
ADa Mexico 6.QXP 3/14/2017 5:58 PM Page 12

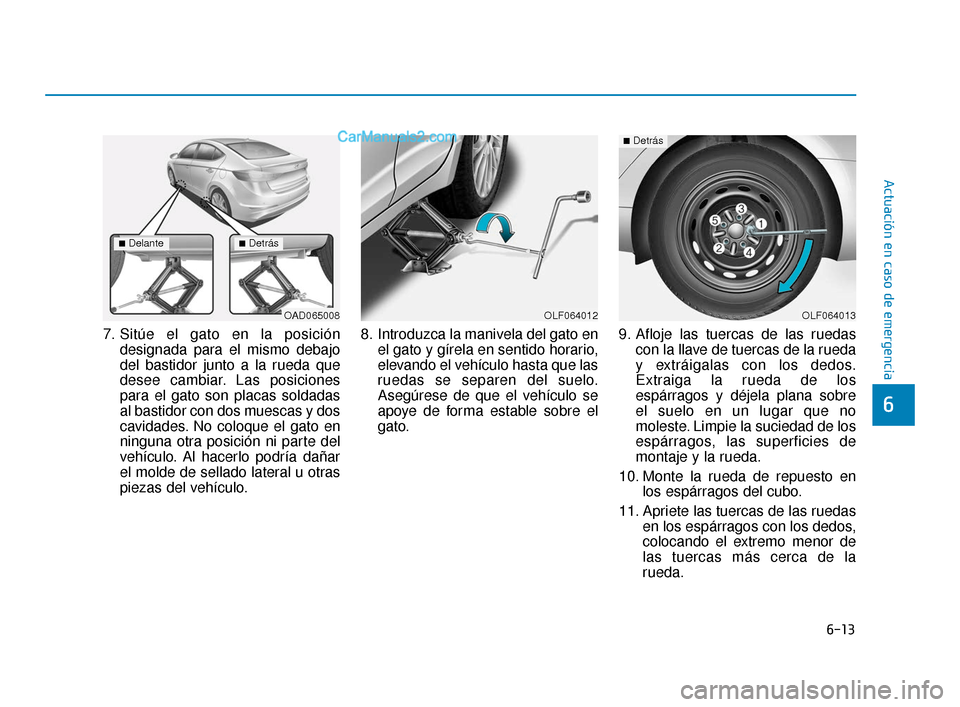

6-13
Actuación en caso de emergencia
6
7. Sitúe el gato en la posicióndesignada para el mismo debajo
del bastidor junto a la rueda que
desee cambiar. Las posiciones
para el gato son placas soldadas
al bastidor con dos muescas y dos
cavidades. No coloque el gato en
ninguna otra posición ni parte del
vehículo. Al hacerlo podría dañar
el molde de sellado lateral u otras
piezas del vehículo. 8. Introduzca la manivela del gato en
el gato y gírela en sentido horario,
elevando el vehículo hasta que las
ruedas se separen del suelo.
Asegúrese de que el vehículo se
apoye de forma estable sobre el
gato. 9. Afloje las tuercas de las ruedas
con la llave de tuercas de la rueda
y extráigalas con los dedos.
Extraiga la rueda de los
espárragos y déjela plana sobre
el suelo en un lugar que no
moleste. Limpie la suciedad de los
espárragos, las superficies de
montaje y la rueda.
10. Monte la rueda de repuesto en los espárragos del cubo.
11. Apriete las tuercas de las ruedas en los espárragos con los dedos,
colocando el extremo menor de
las tuercas más cerca de la
rueda.
OAD065008OLF064012
■Delante■Detrás
OLF064013
■Detrás
ADa Mexico 6.QXP 3/14/2017 5:58 PM Page 13

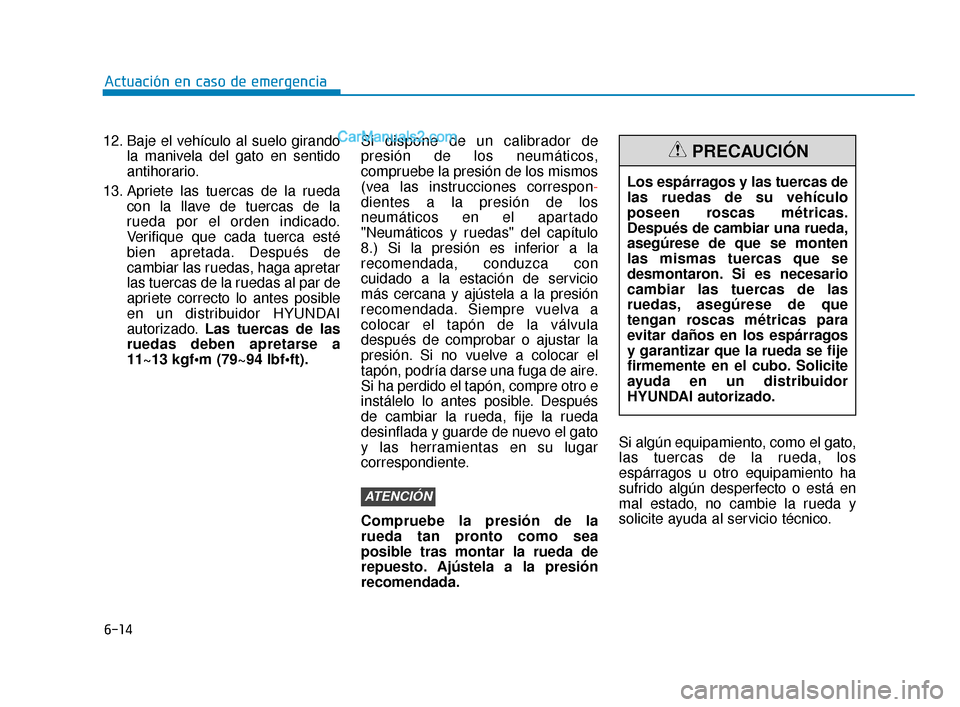

6-14
Actuación en caso de emergencia
12. Baje el vehículo al suelo girando la manivela del gato en sentido
antihorario.
13. Apriete las tuercas de la rueda con la llave de tuercas de la
rueda por el orden indicado.
Verifique que cada tuerca esté
bien apretada. Después de
cambiar las ruedas, haga apretar
las tuercas de la ruedas al par de
apriete correcto lo antes posible
en un distribuidor HYUNDAI
autorizado. Las tuercas de las
ruedas deben apretarse a
11~13 kgf Si dispone de un calibrador de
presión de los neumáticos,
compruebe la presión de los mismos
(vea las instrucciones correspon
-
dientes a la presión de los
neumáticos en el apartado
"Neumáticos y ruedas" del capítulo
8.) Si la presión es inferior a la
recomendada, conduzca con
cuidado a la estación de servicio
más cercana y ajústela a la presión
recomendada. Siempre vuelva a
colocar el tapón de la válvula
después de comprobar o ajustar la
presión. Si no vuelve a colocar el
tapón, podría darse una fuga de aire.
Si ha perdido el tapón, compre otro e
instálelo lo antes posible. Después
de cambiar la rueda, fije la rueda
desinflada y guarde de nuevo el gato
y las herramientas en su lugar
correspondiente.
Compruebe la presión de la
rueda tan pronto como sea
posible tras montar la rueda de
repuesto. Ajústela a la presión
recomendada. Si algún equipamiento, como el gato,
las tuercas de la rueda, los
espárragos u otro equipamiento ha
sufrido algún desperfecto o está en
mal estado, no cambie la rueda y
solicite ayuda al servicio técnico.
ATENCIÓN
Los espárragos y las tuercas de
las ruedas de su vehículo
poseen roscas métricas.
Después de cambiar una rueda,
asegúrese de que se monten
las mismas tuercas que se
desmontaron. Si es necesario
cambiar las tuercas de las
ruedas, asegúrese de que
tengan roscas métricas para
evitar daños en los espárragos
y garantizar que la rueda se fije
firmemente en el cubo. Solicite
ayuda en un distribuidor
HYUNDAI autorizado.
PRECAUCIÓN
ADa Mexico 6.QXP 3/14/2017 5:58 PM Page 14

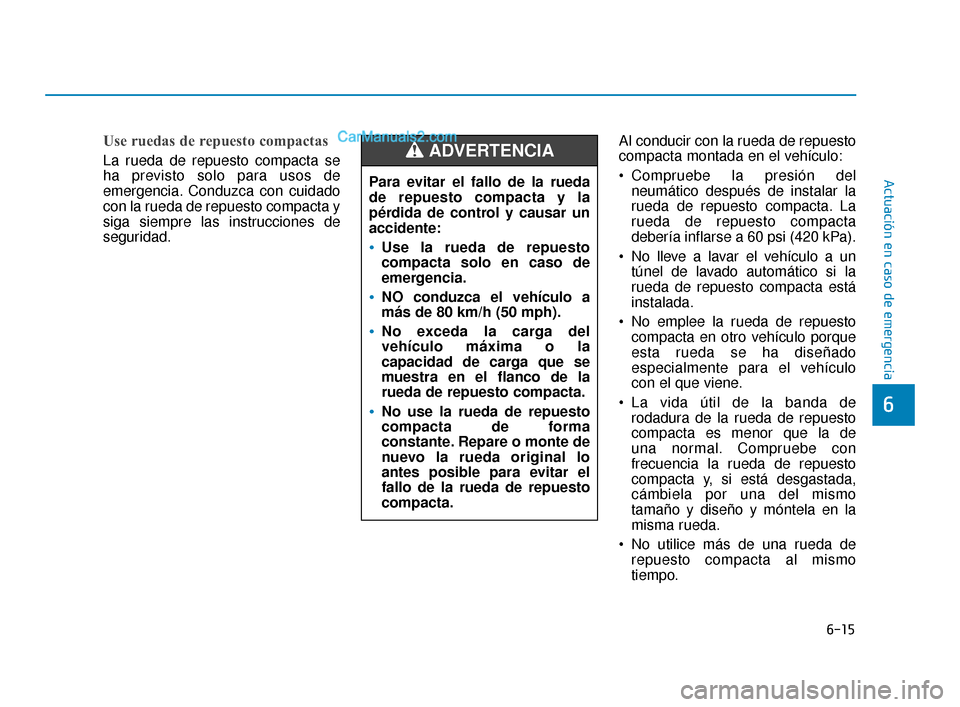

6-15
Actuación en caso de emergencia
6
Use ruedas de repuesto compactas
La rueda de repuesto compacta se
ha previsto solo para usos de
emergencia. Conduzca con cuidado
con la rueda de repuesto compacta y
siga siempre las instrucciones de
seguridad.Al conducir con la rueda de repuesto
compacta montada en el vehículo:
Compruebe la presión del
neumático después de instalar la
rueda de repuesto compacta. La
rueda de repuesto compacta
debería inflarse a 60 psi (420 kPa).
No lleve a lavar el vehículo a un túnel de lavado automático si la
rueda de repuesto compacta está
instalada.
No emplee la rueda de repuesto compacta en otro vehículo porque
esta rueda se ha diseñado
especialmente para el vehículo
con el que viene.
La vida útil de la banda de rodadura de la rueda de repuesto
compacta es menor que la de
una normal. Compruebe con
frecuencia la rueda de repuesto
compacta y, si está desgastada,
cámbiela por una del mismo
tamaño y diseño y móntela en la
misma rueda.
No utilice más de una rueda de repuesto compacta al mismo
tiempo.
Para evitar el fallo de la rueda
de repuesto compacta y la
pérdida de control y causar un
accidente:
Use la rueda de repuesto
compacta solo en caso de
emergencia.
NO conduzca el vehículo a
más de 80 km/h (50 mph).
No exceda la carga del
vehículo máxima o la
capacidad de carga que se
muestra en el flanco de la
rueda de repuesto compacta.
No use la rueda de repuesto
compacta de forma
constante. Repare o monte de
nuevo la rueda original lo
antes posible para evitar el
fallo de la rueda de repuesto
compacta.
ADVERTENCIA
ADa Mexico 6.QXP 3/14/2017 5:58 PM Page 15

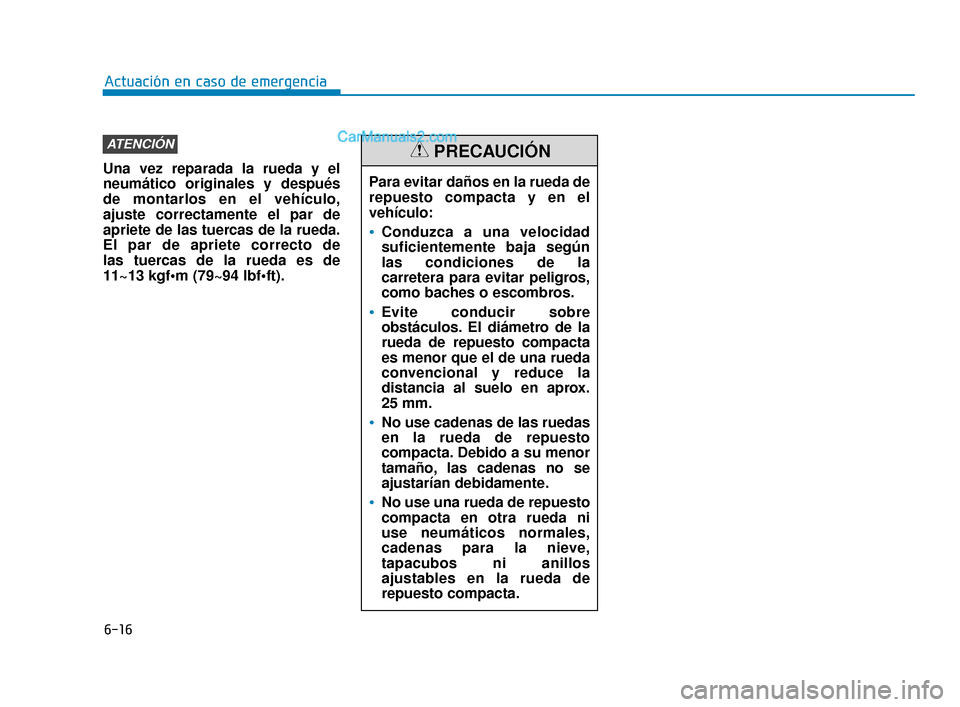

6-16
Actuación en caso de emergencia
Una vez reparada la rueda y el
neumático originales y después
de montarlos en el vehículo,
ajuste correctamente el par de
apriete de las tuercas de la rueda.
El par de apriete correcto de
las tuercas de la rueda es de
11~13 kgf
ATENCIÓN
Para evitar daños en la rueda de
repuesto compacta y en el
vehículo:
Conduzca a una velocidad
suficientemente baja según
las condiciones de la
carretera para evitar peligros,
como baches o escombros.
Evite conducir sobre
obstáculos. El diámetro de la
rueda de repuesto compacta
es menor que el de una rueda
convencional y reduce la
distancia al suelo en aprox.
25 mm.
No use cadenas de las ruedas
en la rueda de repuesto
compacta. Debido a su menor
tamaño, las cadenas no se
ajustarían debidamente.
No use una rueda de repuesto
compacta en otra rueda ni
use neumáticos normales,
cadenas para la nieve,
tapacubos ni anillos
ajustables en la rueda de
repuesto compacta.
PRECAUCIÓN
ADa Mexico 6.QXP 3/14/2017 5:58 PM Page 16

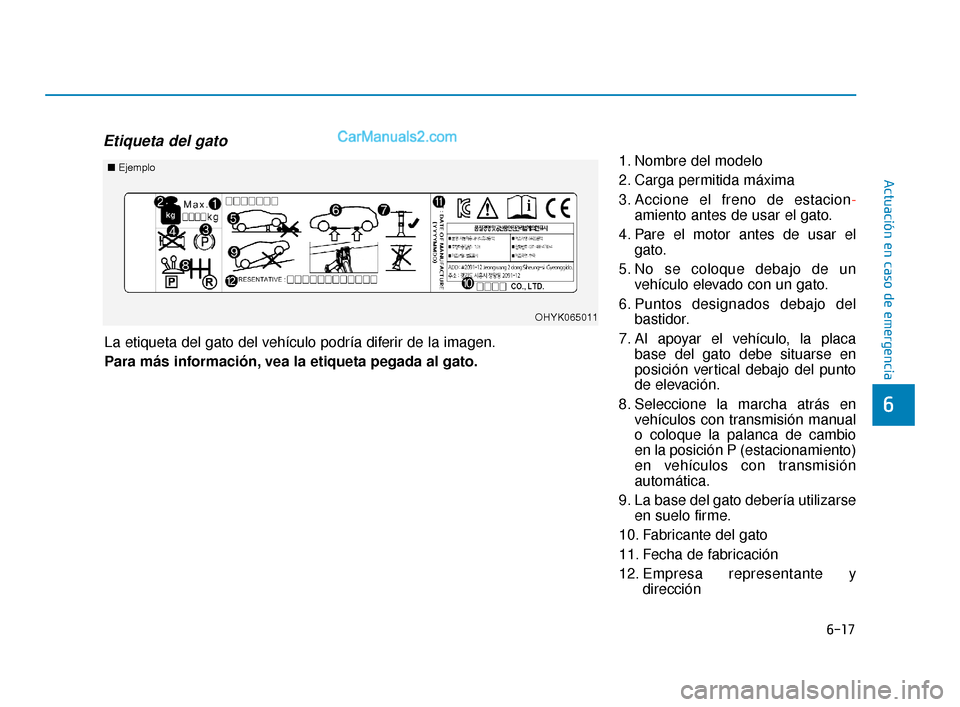

6-17
Actuación en caso de emergencia
6
Etiqueta del gato
1. Nombre del modelo
2. Carga permitida máxima
3. Accione el freno de estacion-
amiento antes de usar el gato.
4. Pare el motor antes de usar el gato.
5. No se coloque debajo de un vehículo elevado con un gato.
6. Puntos designados debajo del bastidor.
7. Al apoyar el vehículo, la placa base del gato debe situarse en
posición vertical debajo del punto
de elevación.
8. Seleccione la marcha atrás en vehículos con transmisión manual
o coloque la palanca de cambio
en la posición P (estacionamiento)
en vehículos con transmisión
automática.
9. La base del gato debería utilizarse en suelo firme.
10. Fabricante del gato
11. Fecha de fabricación
12. Empresa representante y dirección
La etiqueta del gato del vehículo podría diferir de la imagen.
Para más información, vea la etiqueta pegada al gato.■
Ejemplo
OHYK065011
ADa Mexico 6.QXP 3/14/2017 5:58 PM Page 17

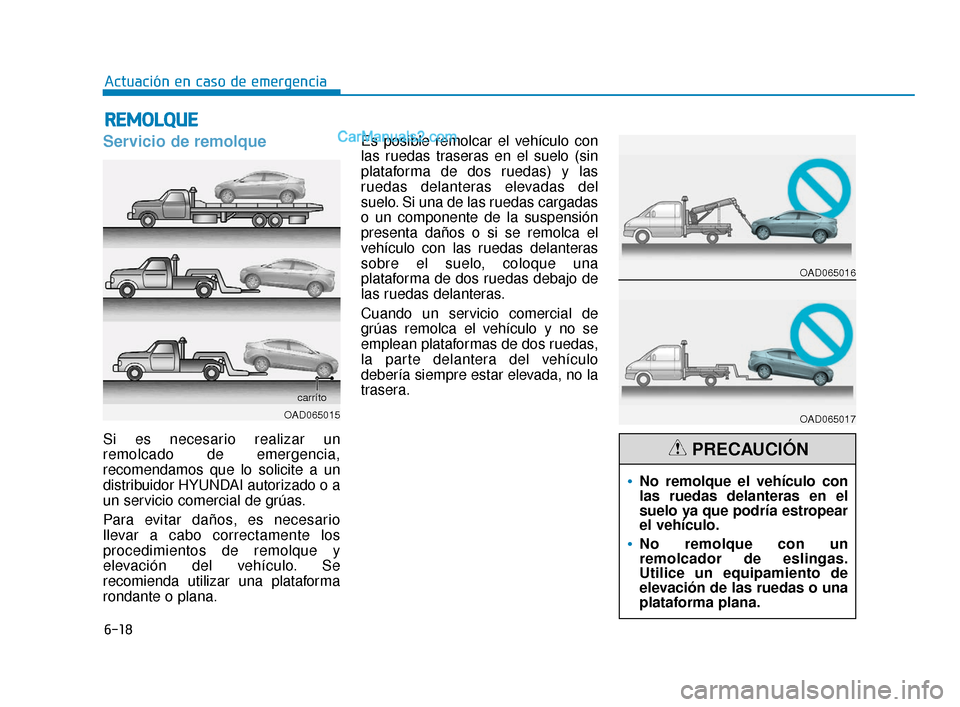

6-18
Actuación en caso de emergencia
Servicio de remolque
Si es necesario realizar un
remolcado de emergencia,
recomendamos que lo solicite a un
distribuidor HYUNDAI autorizado o a
un servicio comercial de grúas.
Para evitar daños, es necesario
llevar a cabo correctamente los
procedimientos de remolque y
elevación del vehículo. Se
recomienda utilizar una plataforma
rondante o plana.Es posible remolcar el vehículo con
las ruedas traseras en el suelo (sin
plataforma de dos ruedas) y las
ruedas delanteras elevadas del
suelo. Si una de las ruedas cargadas
o un componente de la suspensión
presenta daños o si se remolca el
vehículo con las ruedas delanteras
sobre el suelo, coloque una
plataforma de dos ruedas debajo de
las ruedas delanteras.
Cuando un servicio comercial de
grúas remolca el vehículo y no se
emplean plataformas de dos ruedas,
la parte delantera del vehículo
debería siempre estar elevada, no la
trasera.
R R
E
EM
M O
OL
LQ
Q U
UE
E
OAD065015 carríto
OAD065016
OAD065017
No remolque el vehículo con
las ruedas delanteras en el
suelo ya que podría estropear
el vehículo.
No remolque con un
remolcador de eslingas.
Utilice un equipamiento de
elevación de las ruedas o una
plataforma plana.
PRECAUCIÓN
ADa Mexico 6.QXP 3/14/2017 5:58 PM Page 18

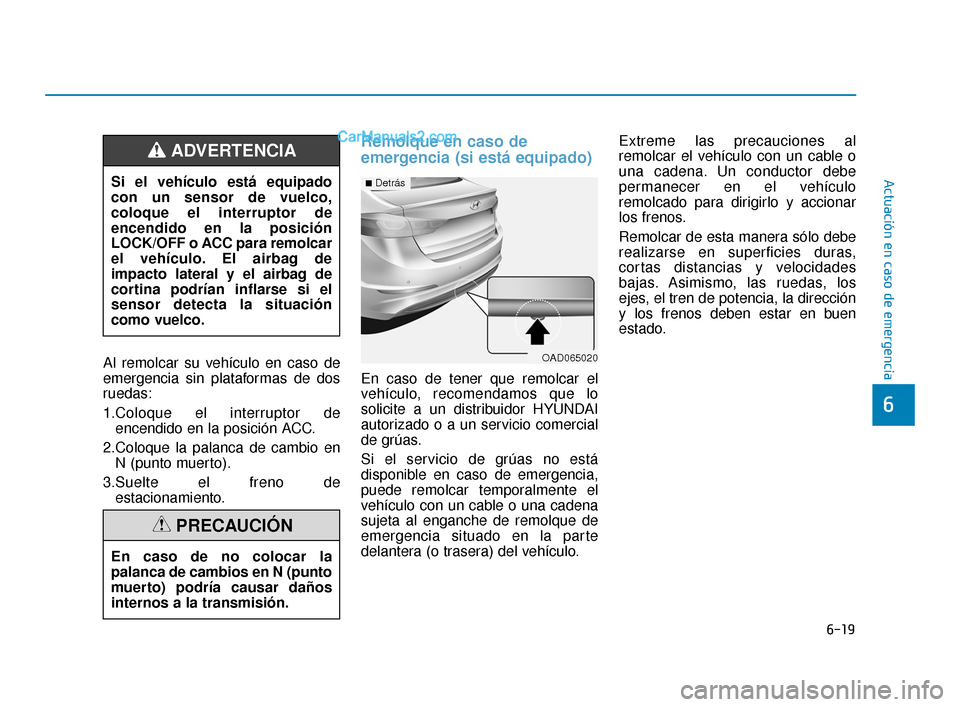

6-19
Actuación en caso de emergencia
6
Al remolcar su vehículo en caso de
emergencia sin plataformas de dos
ruedas:
1.Coloque el interruptor deencendido en la posición ACC.
2.Coloque la palanca de cambio en N (punto muerto).
3.Suelte el freno de estacionamiento.
Remolque en caso de
emergencia (si está equipado)
En caso de tener que remolcar el
vehículo, recomendamos que lo
solicite a un distribuidor HYUNDAI
autorizado o a un servicio comercial
de grúas.
Si el servicio de grúas no está
disponible en caso de emergencia,
puede remolcar temporalmente el
vehículo con un cable o una cadena
sujeta al enganche de remolque de
emergencia situado en la parte
delantera (o trasera) del vehículo. Extreme las precauciones al
remolcar el vehículo con un cable o
una cadena. Un conductor debe
permanecer en el vehículo
remolcado para dirigirlo y accionar
los frenos.
Remolcar de esta manera sólo debe
realizarse en superficies duras,
cortas distancias y velocidades
bajas. Asimismo, las ruedas, los
ejes, el tren de potencia, la dirección
y los frenos deben estar en buen
estado.
Si el vehículo está equipado
con un sensor de vuelco,
coloque el interruptor de
encendido en la posición
LOCK/OFF o ACC para remolcar
el vehículo. El airbag de
impacto lateral y el airbag de
cortina podrían inflarse si el
sensor detecta la situación
como vuelco.
ADVERTENCIA
En caso de no colocar la
palanca de cambios en N (punto
muerto) podría causar daños
internos a la transmisión.
PRECAUCIÓN
OAD065020
■Detrás
ADa Mexico 6.QXP 5/30/2017 4:55 PM Page 19
