Hyundai Elantra 2018 Manual del propietario (in Spanish)

7-30
Mantenimiento

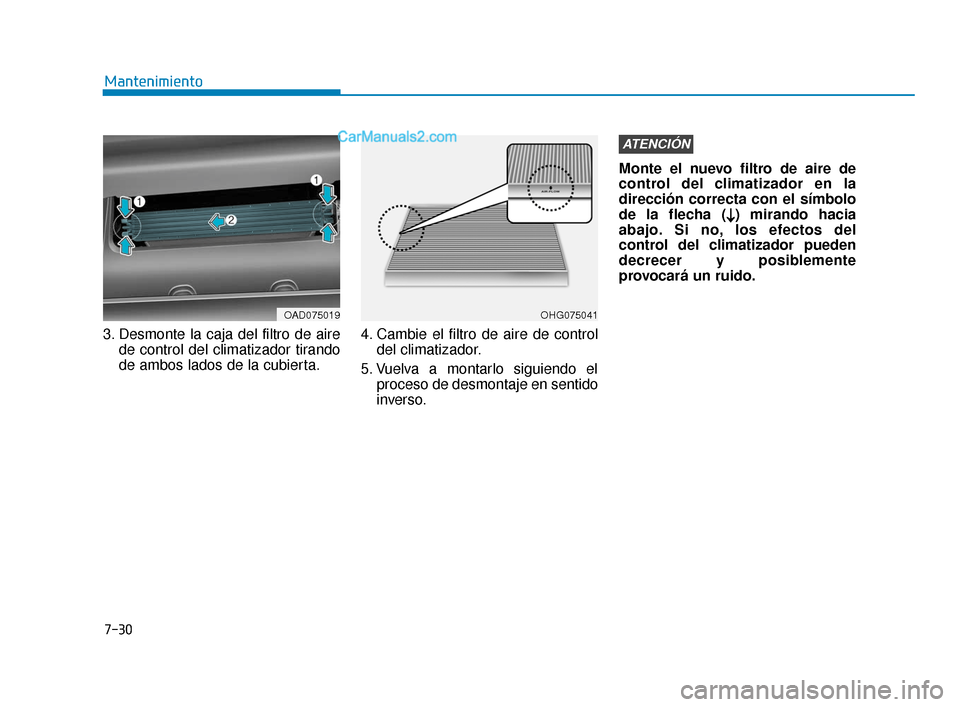

3. Desmonte la caja del filtro de aire de control del climatizador tirando
de ambos lados de la cubierta. 4. Cambie el filtro de aire de control
del climatizador.
5. Vuelva a montarlo siguiendo el proceso de desmontaje en sentido
inverso. Monte el nuevo filtro de aire de
control del climatizador en la
dirección correcta con el símbolo
de la flecha (
↓ ↓) mirando hacia
abajo. Si no, los efectos del
control del climatizador pueden
decrecer y posiblemente
provocará un ruido.
ATENCIÓN
OHG075041OAD075019
ADa Mexico 7.qxp 3/14/2017 5:44 PM Page 30

7-31
7
Mantenimiento
E
ES
SC
C O
O B
BI
IL
L L
LA
A S
S
D
D E
EL
L
L
L I
IM
M P
PI
IA
A P
PA
A R
RA
A B
BR
RI
IS
S A
A S
S

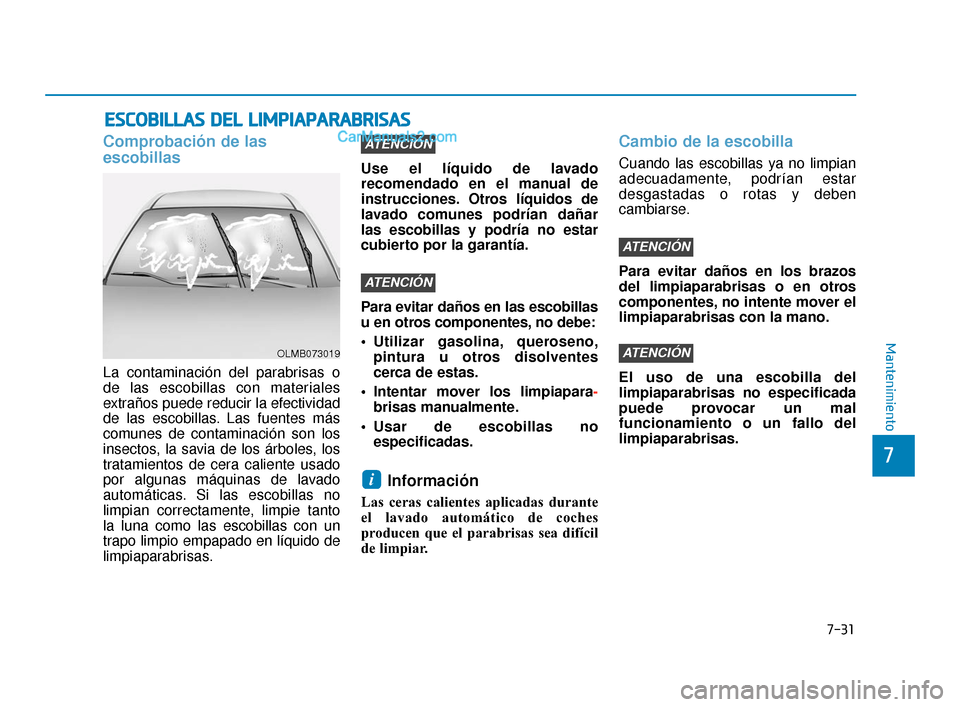

Comprobación de las
escobillas
La contaminación del parabrisas o
de las escobillas con materiales
extraños puede reducir la efectividad
de las escobillas. Las fuentes más
comunes de contaminación son los
insectos, la savia de los árboles, los
tratamientos de cera caliente usado
por algunas máquinas de lavado
automáticas. Si las escobillas no
limpian correctamente, limpie tanto
la luna como las escobillas con un
trapo limpio empapado en líquido de
limpiaparabrisas. Use el líquido de lavado
recomendado en el manual de
instrucciones. Otros líquidos de
lavado comunes podrían dañar
las escobillas y podría no estar
cubierto por la garantía.
Para evitar daños en las escobillas
u en otros componentes, no debe:
Utilizar gasolina, queroseno,
pintura u otros disolventes
cerca de estas.
Intentar mover los limpiapara -
brisas manualmente.
Usar de escobillas no especificadas.
Información
Las ceras calientes aplicadas durante
el lavado automático de coches
producen que el parabrisas sea difícil
de limpiar.
Cambio de la escobilla
Cuando las escobillas ya no limpian
adecuadamente, podrían estar
desgastadas o rotas y deben
cambiarse.
Para evitar daños en los brazos
del limpiaparabrisas o en otros
componentes, no intente mover el
limpiaparabrisas con la mano.
El uso de una escobilla del
limpiaparabrisas no especificada
puede provocar un mal
funcionamiento o un fallo del
limpiaparabrisas.
ATENCIÓN
ATENCIÓN
i
ATENCIÓN
ATENCIÓN
OLMB073019
ADa Mexico 7.qxp 3/14/2017 5:44 PM Page 31

7-32
Mantenimiento

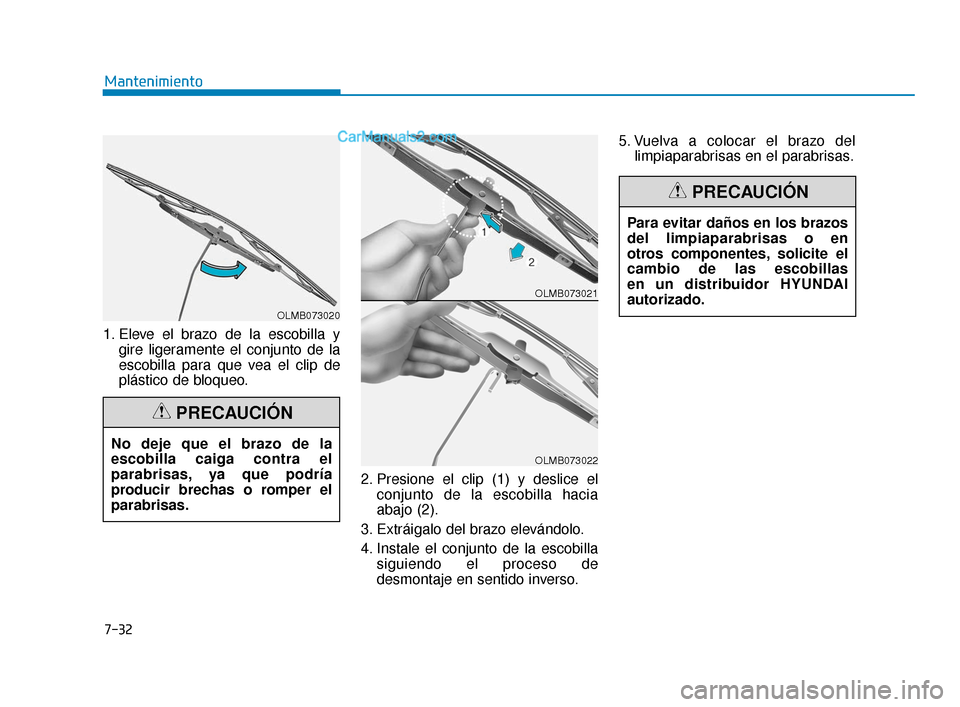

1. Eleve el brazo de la escobilla y gire ligeramente el conjunto de la
escobilla para que vea el clip de
plástico de bloqueo.
2. Presione el clip (1) y deslice elconjunto de la escobilla hacia
abajo (2).
3. Extráigalo del brazo elevándolo.
4. Instale el conjunto de la escobilla siguiendo el proceso de
desmontaje en sentido inverso. 5. Vuelva a colocar el brazo del
limpiaparabrisas en el parabrisas.
OLMB073020
No deje que el brazo de la
escobilla caiga contra el
parabrisas, ya que podría
producir brechas o romper el
parabrisas.
PRECAUCIÓN
OLMB073021
OLMB073022
Para evitar daños en los brazos
del limpiaparabrisas o en
otros componentes, solicite el
cambio de las escobillas
en un distribuidor HYUNDAI
autorizado.
PRECAUCIÓN
ADa Mexico 7.qxp 3/14/2017 5:44 PM Page 32

7-33
7
Mantenimiento
B
BA
A T
TE
ER
R Í
ÍA
A

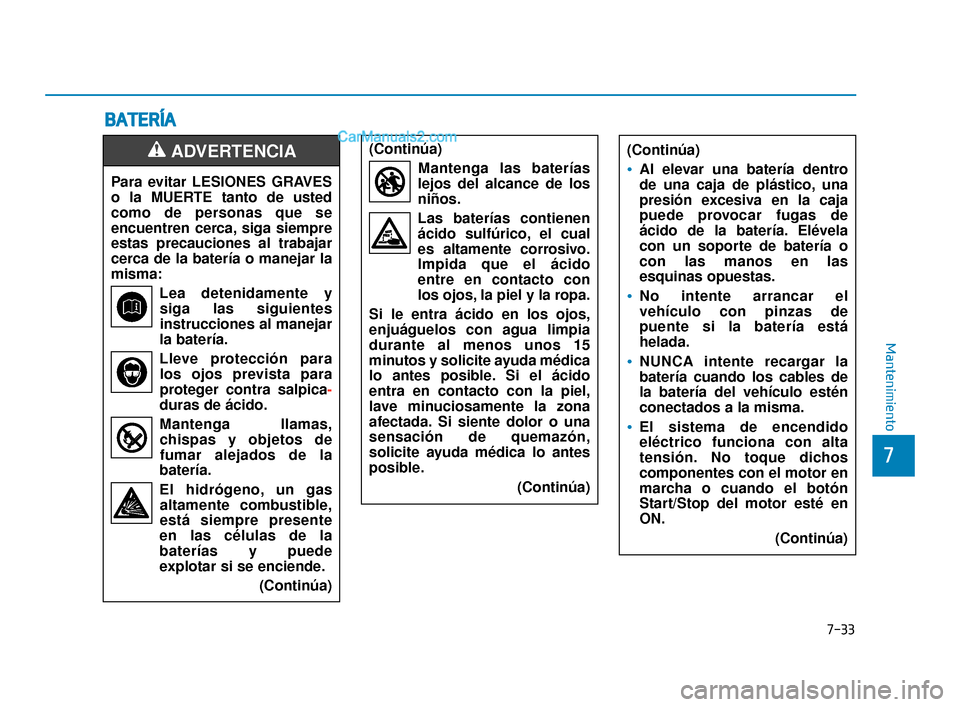

Para evitar LESIONES GRAVES
o la MUERTE tanto de usted
como de personas que se
encuentren cerca, siga siempre
estas precauciones al trabajar
cerca de la batería o manejar la
misma:
Lea detenidamente ysiga las siguientes
instrucciones al manejar
la batería.
Lleve protección para los ojos prevista para
proteger contra salpica -
duras de ácido.
Mantenga llamas, chispas y objetos de
fumar alejados de la
batería.
El hidrógeno, un gas altamente combustible,
está siempre presente
en las células de la
baterías y puede
explotar si se enciende.
(Continúa)
ADVERTENCIA (Continúa)Mantenga las baterías
lejos del alcance de los
niños.
Las baterías contienen ácido sulfúrico, el cual
es altamente corrosivo.
Impida que el ácido
entre en contacto con
los ojos, la piel y la ropa.
Si le entra ácido en los ojos,
enjuáguelos con agua limpia
durante al menos unos 15
minutos y solicite ayuda médica
lo antes posible. Si el ácido
entra en contacto con la piel,
lave minuciosamente la zona
afectada. Si siente dolor o una
sensación de quemazón,
solicite ayuda médica lo antes
posible. (Continúa)(Continúa)
Al elevar una batería dentro
de una caja de plástico, una
presión excesiva en la caja
puede provocar fugas de
ácido de la batería. Elévela
con un soporte de batería o
con las manos en las
esquinas opuestas.
No intente arrancar el
vehículo con pinzas de
puente si la batería está
helada.
NUNCA intente recargar la
batería cuando los cables de
la batería del vehículo estén
conectados a la misma.
El sistema de encendido
eléctrico funciona con alta
tensión. No toque dichos
componentes con el motor en
marcha o cuando el botón
Start/Stop del motor esté en
ON.(Continúa)
ADa Mexico 7.qxp 1/4/2018 3:06 PM Page 33

7-34
Mantenimiento

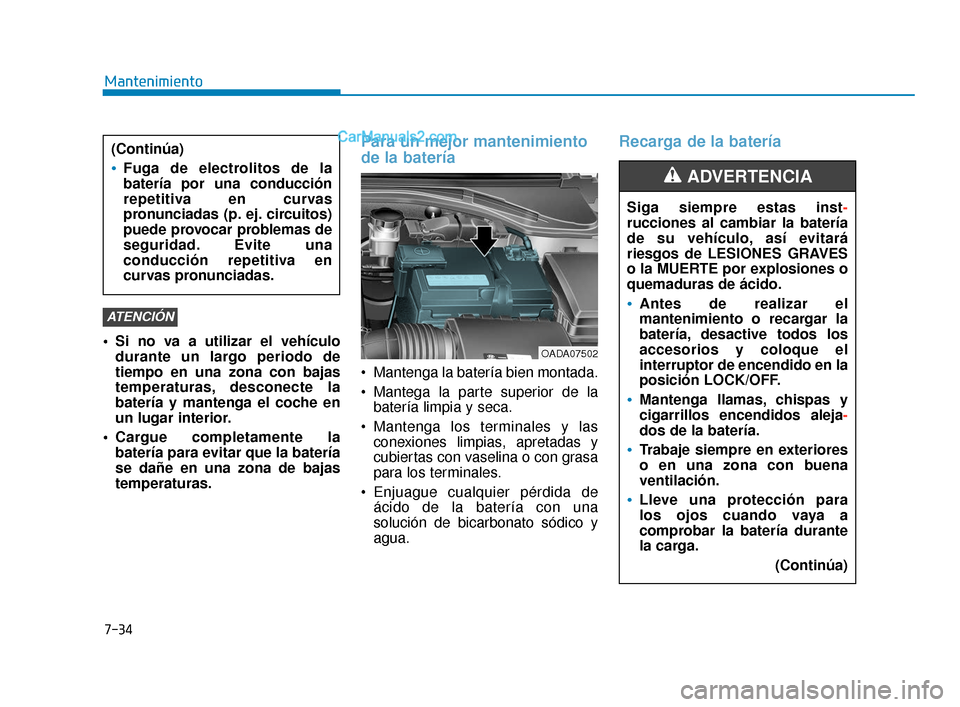

Si no va a utilizar el vehículo durante un largo periodo de
tiempo en una zona con bajas
temperaturas, desconecte la
batería y mantenga el coche en
un lugar interior.
Cargue completamente la batería para evitar que la batería
se dañe en una zona de bajas
temperaturas.
Para un mejor mantenimiento
de la batería
• Mantenga la batería bien montada.
Mantega la parte superior de labatería limpia y seca.
Mantenga los terminales y las conexiones limpias, apretadas y
cubiertas con vaselina o con grasa
para los terminales.
Enjuague cualquier pérdida de ácido de la batería con una
solución de bicarbonato sódico y
agua.
Recarga de la batería
ATENCIÓN
OADA07502
Siga siempre estas inst-
rucciones al cambiar la batería
de su vehículo, así evitará
riesgos de LESIONES GRAVES
o la MUERTE por explosiones o
quemaduras de ácido.
Antes de realizar el
mantenimiento o recargar la
batería, desactive todos los
accesorios y coloque el
interruptor de encendido en la
posición LOCK/OFF.
Mantenga llamas, chispas y
cigarrillos encendidos aleja -
dos de la batería.
Trabaje siempre en exteriores
o en una zona con buena
ventilación.
Lleve una protección para
los ojos cuando vaya a
comprobar la batería durante
la carga.
(Continúa)
ADVERTENCIA
(Continúa)
Fuga de electrolitos de la
batería por una conducción
repetitiva en curvas
pronunciadas (p. ej. circuitos)
puede provocar problemas de
seguridad. Evite una
conducción repetitiva en
curvas pronunciadas.
ADa Mexico 7.qxp 1/4/2018 3:06 PM Page 34

7-35
7
Mantenimiento

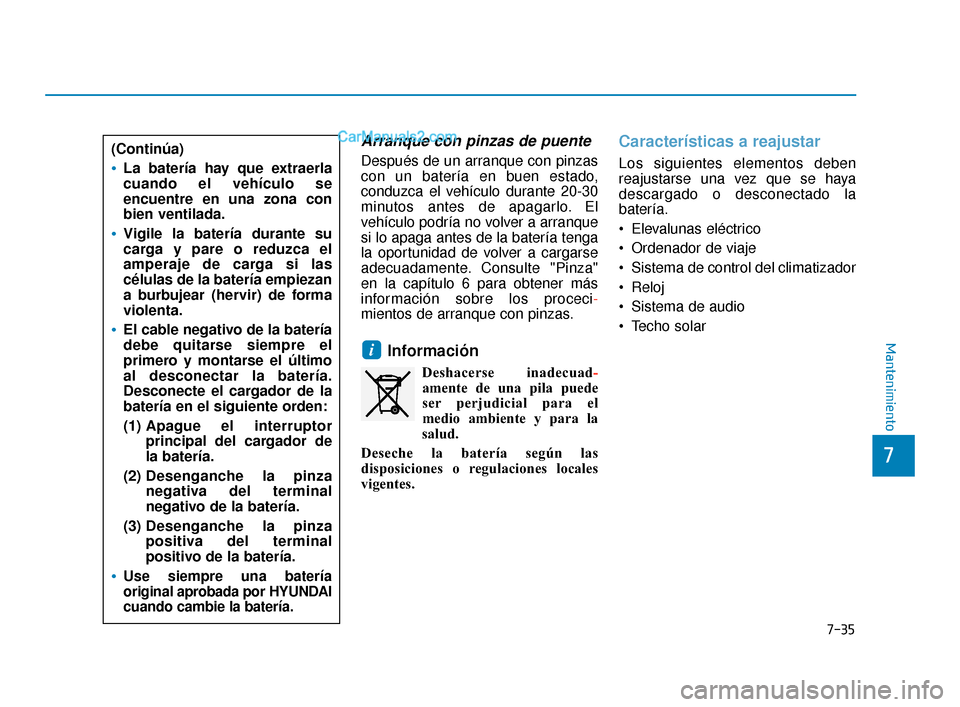

Arranque con pinzas de puente
Después de un arranque con pinzas
con un batería en buen estado,
conduzca el vehículo durante 20-30
minutos antes de apagarlo. El
vehículo podría no volver a arranque
si lo apaga antes de la batería tenga
la oportunidad de volver a cargarse
adecuadamente. Consulte "Pinza"
en la capítulo 6 para obtener más
información sobre los proceci-
mientos de arranque con pinzas.
Información
Deshacerse inadecuad-amente de una pila puede
ser perjudicial para el
medio ambiente y para la
salud.
Deseche la batería según las
disposiciones o regulaciones locales
vigentes.
Características a reajustar
Los siguientes elementos deben
reajustarse una vez que se haya
descargado o desconectado la
batería.
Elevalunas eléctrico
Ordenador de viaje
Sistema de control del climatizador
Reloj
Sistema de audio
Techo solar
i
(Continúa)
La batería hay que extraerla
cuando el vehículo se
encuentre en una zona con
bien ventilada.
Vigile la batería durante su
carga y pare o reduzca el
amperaje de carga si las
células de la batería empiezan
a burbujear (hervir) de forma
violenta.
El cable negativo de la batería
debe quitarse siempre el
primero y montarse el último
al desconectar la batería.
Desconecte el cargador de la
batería en el siguiente orden:
(1) Apa gue el interruptor
principal del cargador de
la batería.
(2) Desenganche la pinza
negativa del terminal
negativo de la batería.
(3) Desenganche la pinza
positiva del terminal
positivo de la batería.
Use siempre una batería
original aprobada por HYUNDAI
cuando cambie la batería.
ADa Mexico 7.qxp 3/23/2017 7:50 PM Page 35

7-36
Mantenimiento
N
NE
EU
U M
M Á
ÁT
TI
IC
C O
O S
S
Y
Y
L
L L
LA
A N
N T
TA
A S
S
Cuidado de los neumáticos
Para un mantenimiento correcto y
seguro y para la máxima economía
de combustible, debe mantener
siempre la presión recomendada
de inflado de los neumáticos y
permanecer dentro de los límites
de carga y distribución del peso
recomendados para su vehículo.
(Continúa)Compruebe la presión del
neumático de repuesto (si
está equipado) cada vez que
compruebe la presión de los
otros neumáticos.
Cambie los neumáticos que
están gastados, desgastados
de forma desigual o dañados.
Los neumáticos pueden
provocar pérdida de la
efectividad de frenada, del
control de dirección o de
tracción.
SIEMPRE Al cambiar los
neumáticos, use el mismo
tamaño que los neumáticos
originales suministrados con
el vehículo. Utilizar neumá
-
ticos y ruedas diferentes a las
recomendadas puede pro-
vocar unas características de
manejo inusuales y un mal
control del vehículo, lo que
podría afectar negativamente
al sistema antibloqueo de
frenos (ABS) y provocar un
grave accidente.
La avería del neumático podría
causar la pérdida de control del
vehículo y provocar un
accidente. Para reducir el
riesgo de sufrir LESIONES
GRAVES o la MUERTE, tome las
precauciones siguientes:
Revise sus neumáticos
mensualmente para un
inflado correcto, a su vez
comprueb el desgaste y los
daños.
La presión de los neumáticos
en frío recomendada para su
vehículo se encuentra en este
manual y en la etiqueta del
neumático ubicada en la
columna central en el lado del
conductor. Utilice siempre un
indicador de presión de
neumáticos para medir la
presión de los neumáticos.
Los neumáticos con
demasiada presión o con muy
poca presión se desgastan de
forma desigual provocando
un mal manejo.
(Continúa)
ADVERTENCIA
ADa Mexico 7.qxp 3/14/2017 5:44 PM Page 36

7-37
7

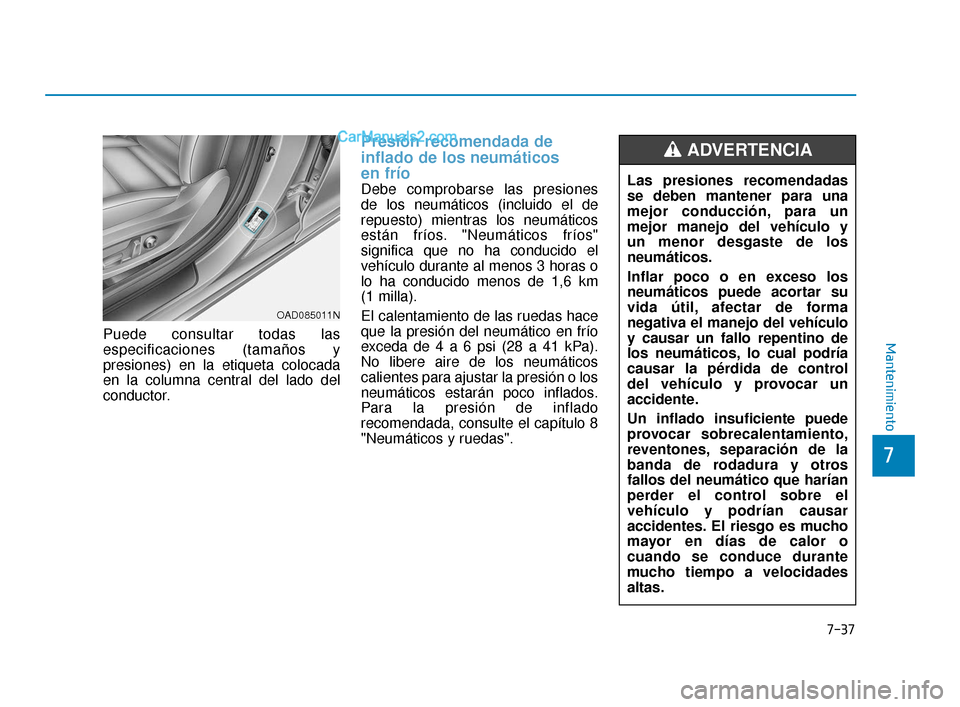

MantenimientoPuede consultar todas las
especificaciones (tamaños y
presiones) en la etiqueta colocada
en la columna central del lado del
conductor.
Presión recomendada de
inflado de los neumáticos
en frío
Debe comprobarse las presiones
de los neumáticos (incluido el de
repuesto) mientras los neumáticos
están fríos. "Neumáticos fríos"
significa que no ha conducido el
vehículo durante al menos 3 horas o
lo ha conducido menos de 1,6 km
(1 milla).
El calentamiento de las ruedas hace
que la presión del neumático en frío
exceda de 4 a 6 psi (28 a 41 kPa).
No libere aire de los neumáticos
calientes para ajustar la presión o los
neumáticos estarán poco inflados.
Para la presión de inflado
recomendada, consulte el capítulo 8
"Neumáticos y ruedas".
OAD085011N
Las presiones recomendadas
se deben mantener para una
mejor conducción, para un
mejor manejo del vehículo y
un menor desgaste de los
neumáticos.
Inflar poco o en exceso los
neumáticos puede acortar su
vida útil, afectar de forma
negativa el manejo del vehículo
y causar un fallo repentino de
los neumáticos, lo cual podría
causar la pérdida de control
del vehículo y provocar un
accidente.
Un inflado insuficiente puede
provocar sobrecalentamiento,
reventones, separación de la
banda de rodadura y otros
fallos del neumático que harían
perder el control sobre el
vehículo y podrían causar
accidentes. El riesgo es mucho
mayor en días de calor o
cuando se conduce durante
mucho tiempo a velocidades
altas.
ADVERTENCIA
ADa Mexico 7.qxp 3/14/2017 5:44 PM Page 37

7-38
Mantenimiento

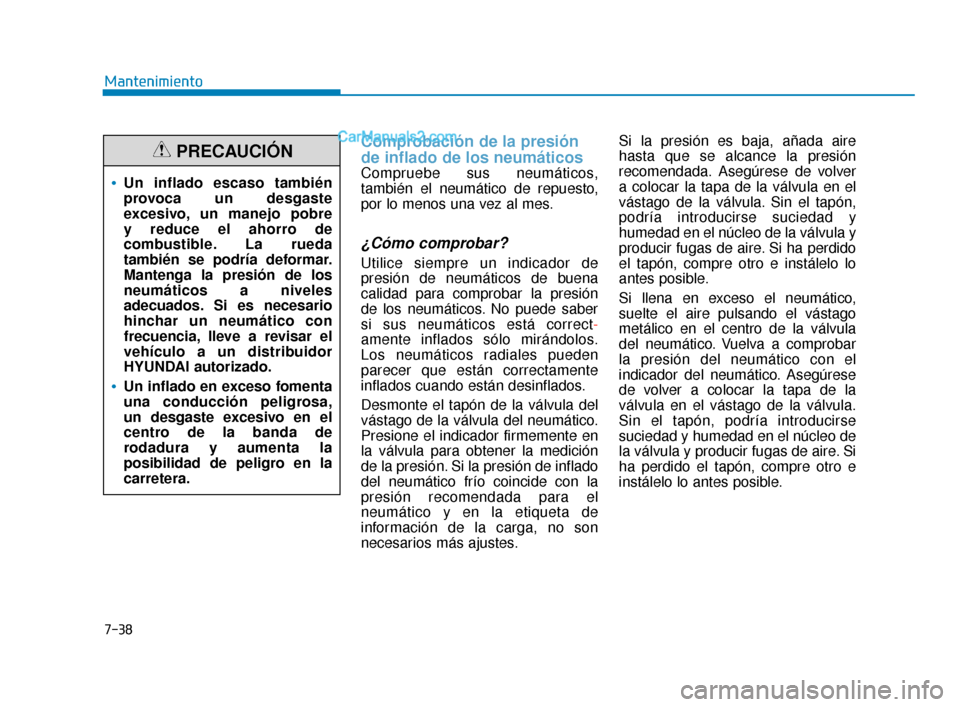

Comprobación de la presión
de inflado de los neumáticos
Compruebe sus neumáticos,
también el neumático de repuesto,
por lo menos una vez al mes.
¿Cómo comprobar?
Utilice siempre un indicador de
presión de neumáticos de buena
calidad para comprobar la presión
de los neumáticos. No puede saber
si sus neumáticos está correct-
amente inflados sólo mirándolos.
Los neumáticos radiales pueden
parecer que están correctamente
inflados cuando están desinflados.
Desmonte el tapón de la válvula del
vástago de la válvula del neumático.
Presione el indicador firmemente en
la válvula para obtener la medición
de la presión. Si la presión de inflado
del neumático frío coincide con la
presión recomendada para el
neumático y en la etiqueta de
información de la carga, no son
necesarios más ajustes. Si la presión es baja, añada aire
hasta que se alcance la presión
recomendada. Asegúrese de volver
a colocar la tapa de la válvula en el
vástago de la válvula. Sin el tapón,
podría introducirse suciedad y
humedad en el núcleo de la válvula y
producir fugas de aire. Si ha perdido
el tapón, compre otro e instálelo lo
antes posible.
Si llena en exceso el neumático,
suelte el aire pulsando el vástago
metálico en el centro de la válvula
del neumático. Vuelva a comprobar
la presión del neumático con el
indicador del neumático. Asegúrese
de volver a colocar la tapa de la
válvula en el vástago de la válvula.
Sin el tapón, podría introducirse
suciedad y humedad en el núcleo de
la válvula y producir fugas de aire. Si
ha perdido el tapón, compre otro e
instálelo lo antes posible.
Un inflado escaso también
provoca un desgaste
excesivo, un manejo pobre
y reduce el ahorro de
combustible. La rueda
también se podría deformar.
Mantenga la presión de los
neumáticos a niveles
adecuados. Si es necesario
hinchar un neumático con
frecuencia, lleve a revisar el
vehículo a un distribuidor
HYUNDAI autorizado.
Un inflado en exceso fomenta
una conducción peligrosa,
un desgaste excesivo en el
centro de la banda de
rodadura y aumenta la
posibilidad de peligro en la
carretera.
PRECAUCIÓN
ADa Mexico 7.qxp 3/14/2017 5:44 PM Page 38

7-39
7
Mantenimiento

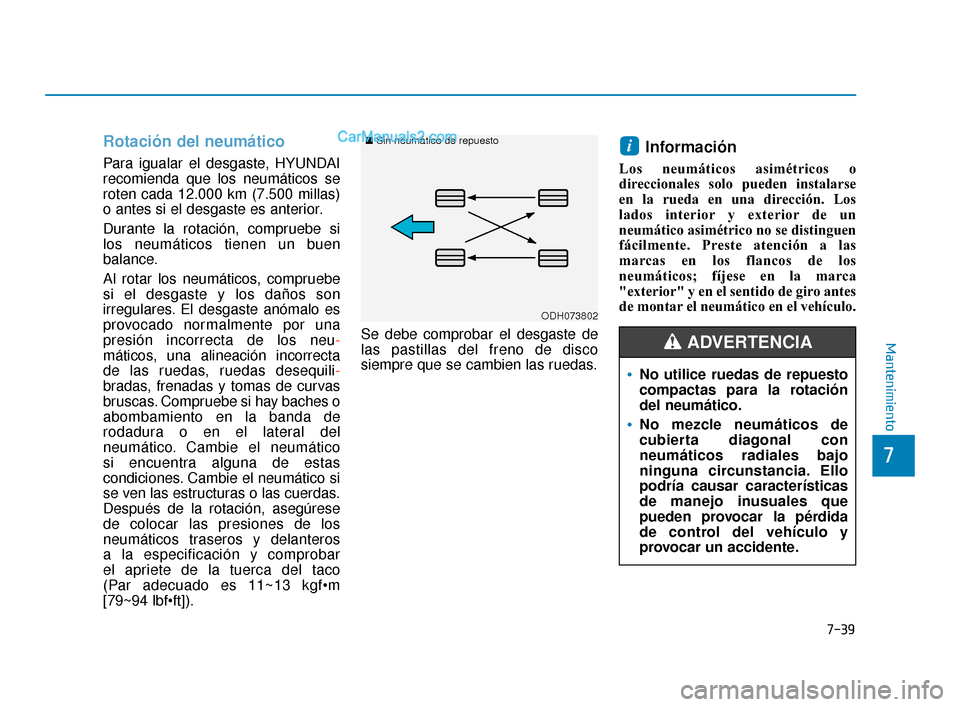

Rotación del neumático
Para igualar el desgaste, HYUNDAI
recomienda que los neumáticos se
roten cada 12.000 km (7.500 millas)
o antes si el desgaste es anterior.
Durante la rotación, compruebe si
los neumáticos tienen un buen
balance.
Al rotar los neumáticos, compruebe
si el desgaste y los daños son
irregulares. El desgaste anómalo es
provocado normalmente por una
presión incorrecta de los neu-
máticos, una alineación incorrecta
de las ruedas, ruedas desequili -
bradas, frenadas y tomas de curvas
bruscas. Compruebe si hay baches o
abombamiento en la banda de
rodadura o en el lateral del
neumático. Cambie el neumático
si encuentra alguna de estas
condiciones. Cambie el neumático si
se ven las estructuras o las cuerdas.
Después de la rotación, asegúrese
de colocar las presiones de los
neumáticos traseros y delanteros
a la especificación y comprobar
el apriete de la tuerca del taco
(Par adecuado es 11~13 kgf
[79~94 lbf Se debe comprobar el desgaste de
las pastillas del freno de disco
siempre que se cambien las ruedas.
Información
Los neumáticos asimétricos o
direccionales solo pueden instalarse
en la rueda en una dirección. Los
lados interior y exterior de un
neumático asimétrico no se distinguen
fácilmente. Preste atención a las
marcas en los flancos de los
neumáticos; fíjese en la marca
"exterior" y en el sentido de giro antes
de montar el neumático en el vehículo.
i
No utilice ruedas de repuesto
compactas para la rotación
del neumático.
No mezcle neumáticos de
cubierta diagonal con
neumáticos radiales bajo
ninguna circunstancia. Ello
podría causar características
de manejo inusuales que
pueden provocar la pérdida
de control del vehículo y
provocar un accidente.
ADVERTENCIA
ODH073802
■
Sin neumático de repuesto
ADa Mexico 7.qxp 3/14/2017 5:44 PM Page 39
