Hyundai Genesis 2015 Manual del propietario (in Spanish)
Manufacturer: HYUNDAI, Model Year: 2015, Model line: Genesis, Model: Hyundai Genesis 2015Pages: 523, PDF Size: 17.23 MB
Page 11 of 523
1-2

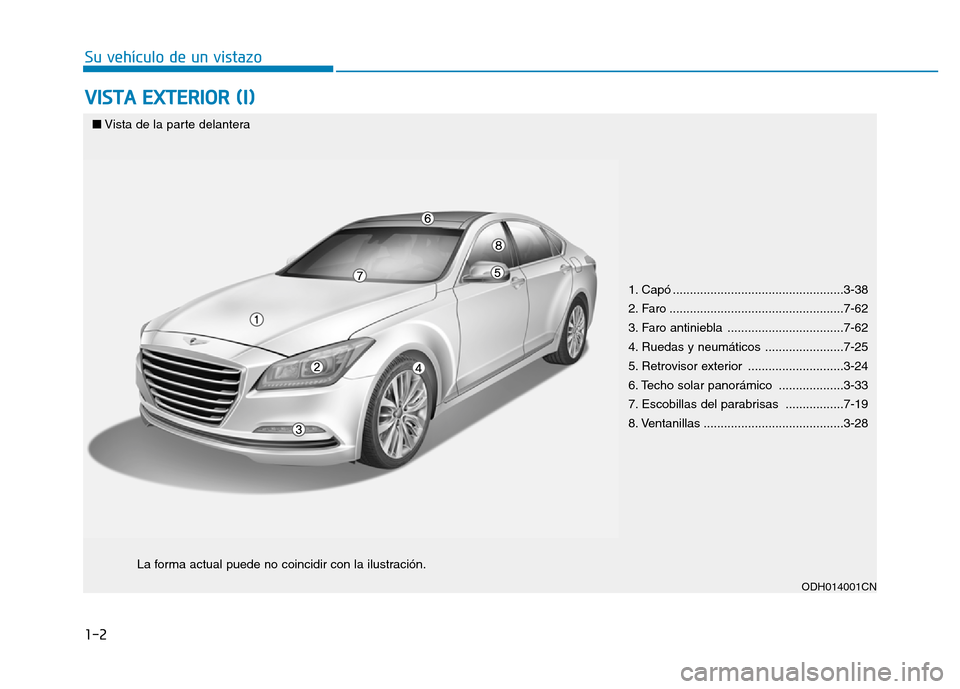

VISTA EXTERIOR (I)
Su vehículo de un vistazo
1. Capó ..................................................3-38
2. Faro ...................................................7-62
3. Faro antiniebla ..................................7-62
4. Ruedas y neumáticos .......................7-25
5. Retrovisor exterior ............................3-24
6. Techo solar panorámico ...................3-33
7. Escobillas del parabrisas .................7-19
8. Ventanillas .........................................3-28
ODH014001CN
■Vista de la parte delantera
La forma actual puede no coincidir con la ilustración.
Page 12 of 523
1-3
Su vehículo de un vistazo

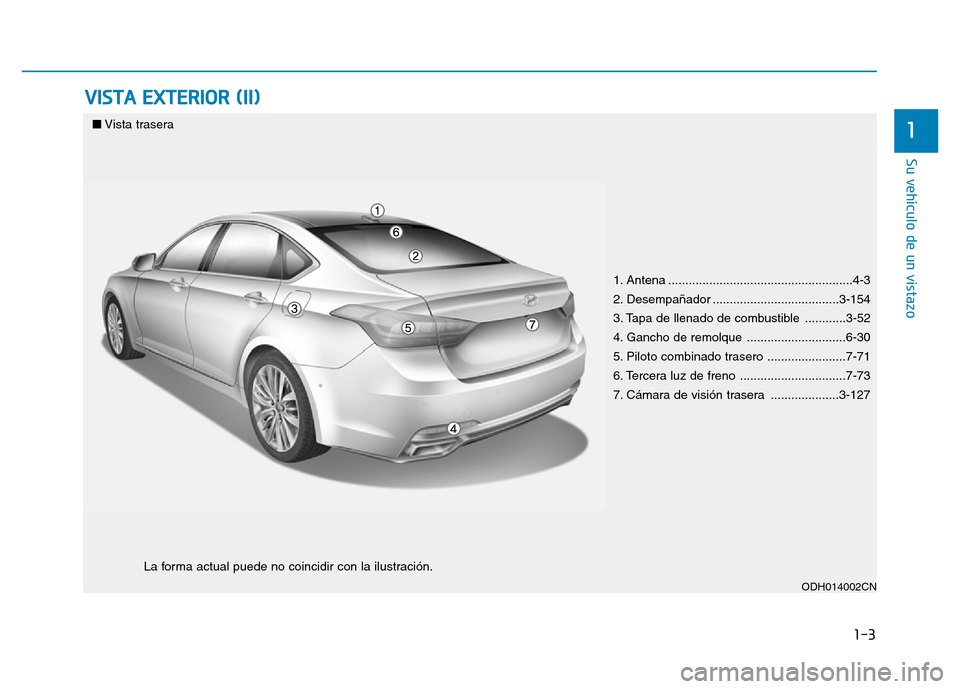

VISTA EXTERIOR (II)
1
1. Antena ......................................................4-3
2. Desempañador .....................................3-154
3. Tapa de llenado de combustible ............3-52
4. Gancho de remolque .............................6-30
5. Piloto combinado trasero .......................7-71
6. Tercera luz de freno ...............................7-73
7. Cámara de visión trasera ....................3-127
ODH014002CN
■Vista trasera
La forma actual puede no coincidir con la ilustración.
Page 13 of 523
1-4
Su vehículo de un vistazo

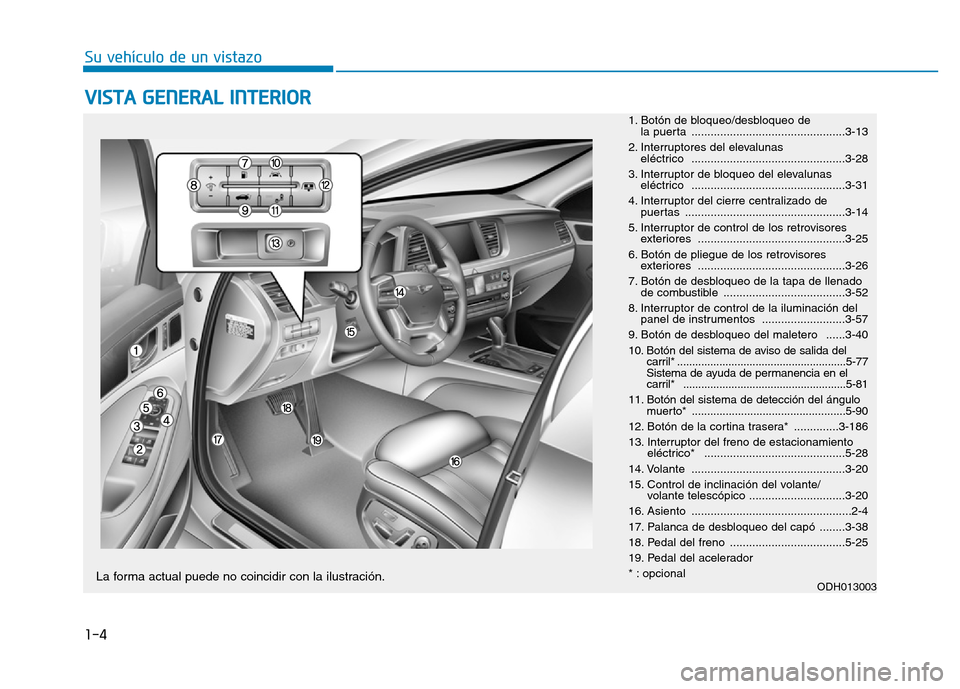

VISTA GENERAL INTERIOR
1. Botón de bloqueo/desbloqueo de la puerta ................................................3-13
2. Interruptores del elevalunas eléctrico ................................................3-28
3. Interruptor de bloqueo del elevalunas eléctrico ................................................3-31
4. Interruptor del cierre centralizado de puertas ..................................................3-14
5. Interruptor de control de los retrovisores exteriores ..............................................3-25
6. Botón de pliegue de los retrovisores exteriores ..............................................3-26
7. Botón de desbloqueo de la tapa de llenado de combustible ......................................3-52
8. Interruptor de control de la iluminación del panel de instrumentos ..........................3-57
9. Botón de desbloqueo del maletero ......3-40
10. Botón del sistema de aviso de salida del carril* ........................................................5-77
Sistema de ayuda de permanencia en el
carril* ......................................................5-81
11. Botón del sistema de detección del ángulo muerto* ..................................................5-90
12. Botón de la cortina trasera* ..............3-186
13. Interruptor del freno de estacionamiento eléctrico* ............................................5-28
14. Volante ................................................3-20
15. Control de inclinación del volante/ volante telescópico ..............................3-20
16. Asiento ..................................................2-4
17. Palanca de desbloqueo del capó ........3-38
18. Pedal del freno ....................................5-25
19. Pedal del acelerador
* : opcional
ODH013003La forma actual puede no coincidir con la ilustración.
Page 14 of 523

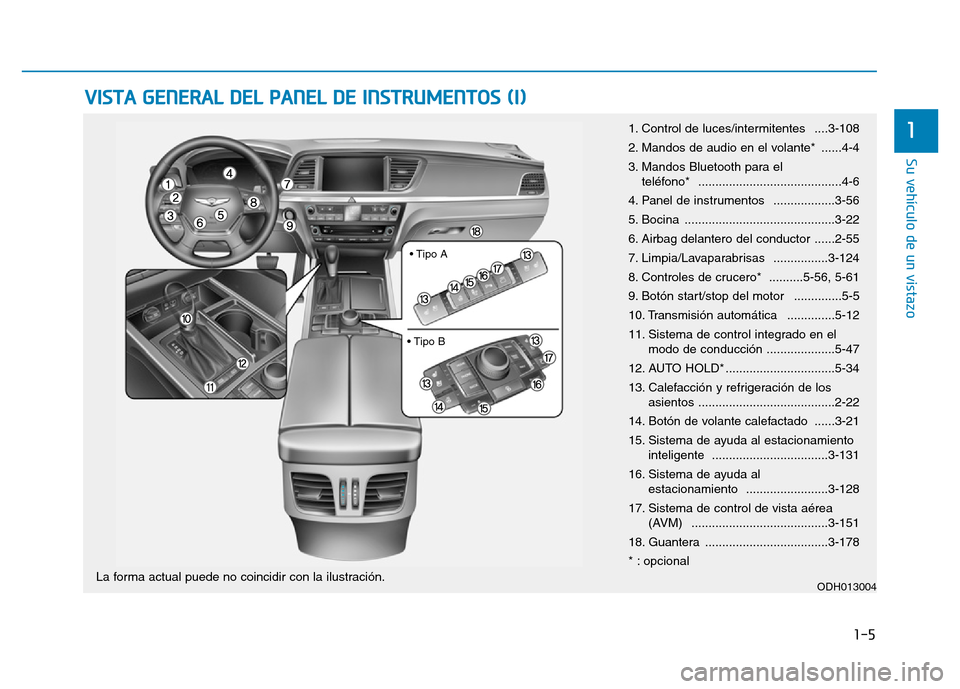

VISTA GENERAL DEL PANEL DE INSTRUMENTOS (I)
1. Control de luces/intermitentes ....3-108
2. Mandos de audio en el volante* ......4-4
3. Mandos Bluetooth para el teléfono* ..........................................4-6
4. Panel de instrumentos ..................3-56
5. Bocina ............................................3-22
6. Airbag delantero del conductor ......2-55
7. Limpia/Lavaparabrisas ................3-124
8. Controles de crucero* ..........5-56, 5-61
9. Botón start/stop del motor ..............5-5
10. Transmisión automática ..............5-12
11. Sistema de control integrado en el modo de conducción ....................5-47
12. AUTO HOLD* ................................5-34
13. Calefacción y refrigeración de los asientos ........................................2-22
14. Botón de volante calefactado ......3-21
15. Sistema de ayuda al estacionamiento inteligente ..................................3-131
16. Sistema de ayuda al estacionamiento ........................3-128
17. Sistema de control de vista aérea (AVM) ........................................3-151
18. Guantera ....................................3-178
* : opcional
ODH013004La forma actual puede no coincidir con la ilustración.
• Tipo A
• Tipo B
1-5
Su vehículo de un vistazo
1
Page 15 of 523
1-6

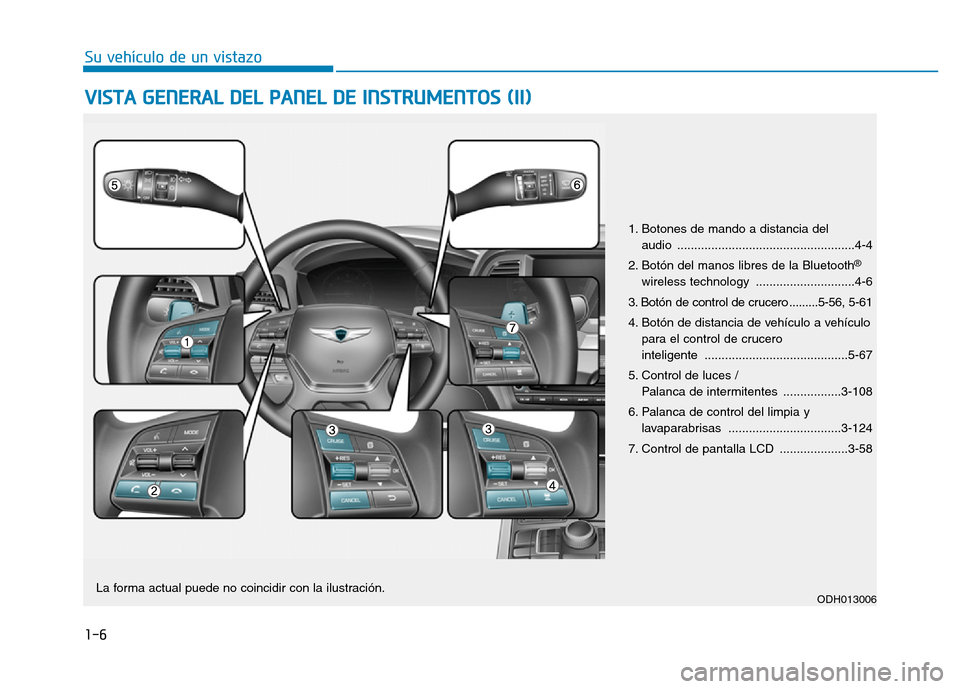

VISTA GENERAL DEL PANEL DE INSTRUMENTOS (II)
Su vehículo de un vistazo
1. Botones de mando a distancia del audio ....................................................4-4
2. Botón del manos libres de la Bluetooth
®
wireless technology .............................4-6
3. Botón de control de crucero .........5-56, 5-61
4. Botón de distancia de vehículo a vehículo para el control de crucero
inteligente ..........................................5-67
5. Control de luces / Palanca de intermitentes .................3-108
6. Palanca de control del limpia y lavaparabrisas .................................3-124
7. Control de pantalla LCD ....................3-58
ODH013006La forma actual puede no coincidir con la ilustración.
Page 16 of 523
1-7
Su vehículo de un vistazo
1

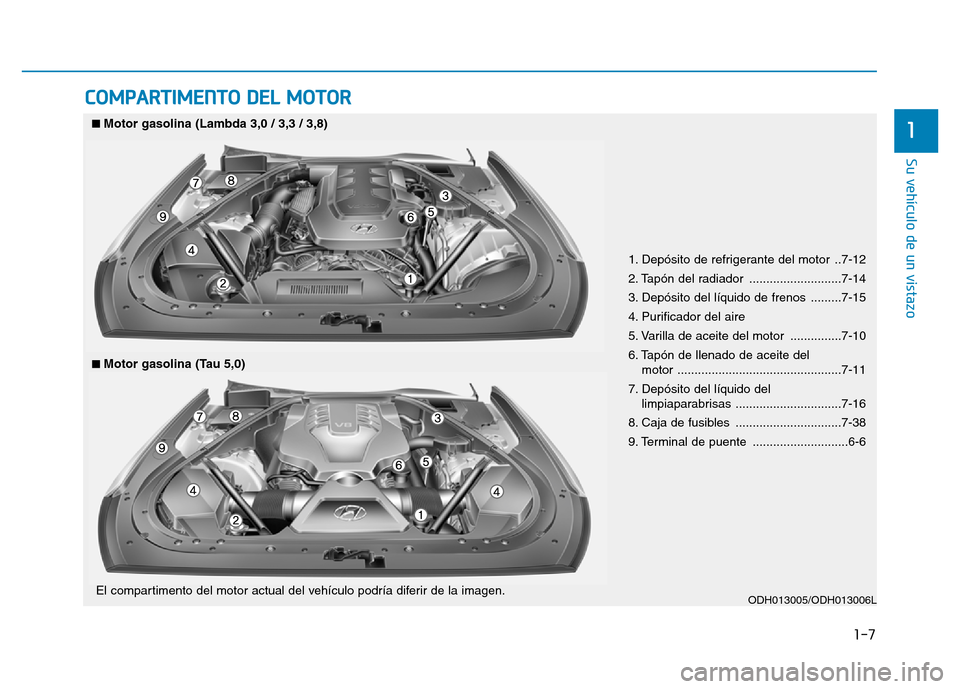

COMPARTIMENTO DEL MOTOR
1. Depósito de refrigerante del motor ..7-12
2. Tapón del radiador ...........................7-14
3. Depósito del líquido de frenos .........7-15
4. Purificador del aire
5. Varilla de aceite del motor ...............7-10
6. Tapón de llenado de aceite del motor ................................................7-11
7. Depósito del líquido del limpiaparabrisas ...............................7-16
8. Caja de fusibles ...............................7-38
9. Terminal de puente ............................6-6
ODH013005/ODH013006L
■Motor gasolina (Lambda 3,0 / 3,3 / 3,8)
■Motor gasolina (Tau 5,0)
El compartimento del motor actual del vehículo podría diferir de la imagen.
Page 17 of 523

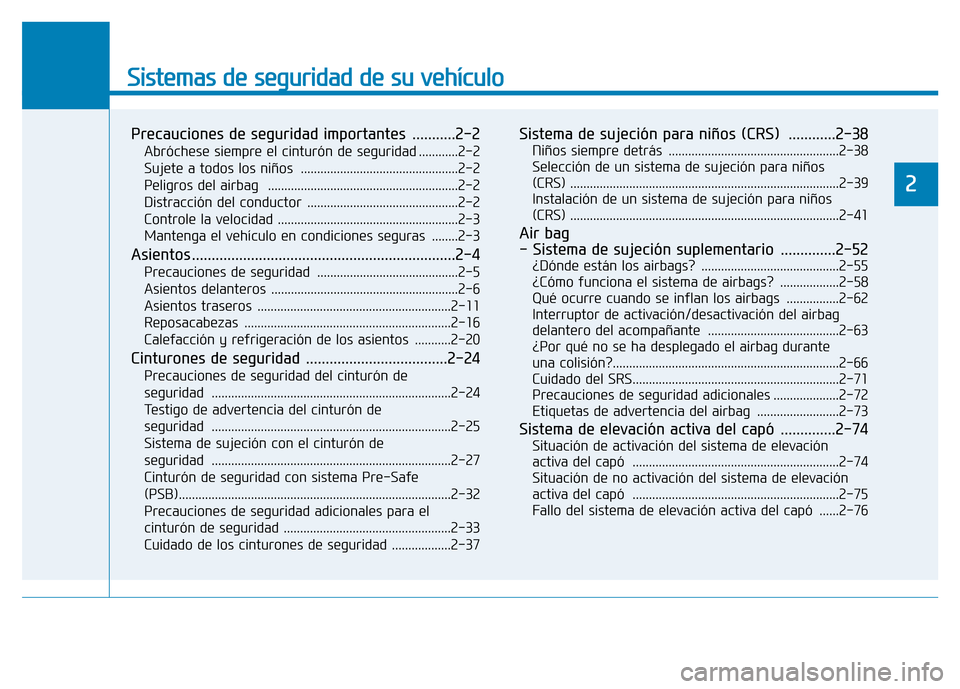

Sistemas de seguridad de su vehículo
2
Precauciones de seguridad importantes ...........2-2
Abróchese siempre el cinturón de seguridad ............2-2
Sujete a todos los niños ................................................2-2
Peligros del airbag ..........................................................2-2
Distracción del conductor ..............................................2-2
Controle la velocidad .......................................................2-3
Mantenga el vehículo en condiciones seguras ........2-3
Asientos ...................................................................2-4
Precauciones de seguridad ...........................................2-5
Asientos delanteros .........................................................2-6
Asientos traseros ...........................................................2-11
Reposacabezas ...............................................................2-1\
6
Calefacción y refrigeración de los asientos ...........2-20
Cinturones de seguridad ....................................2-24
Precauciones de seguridad del cinturón de
seguridad ................................................................\
.........2-24
Testigo de advertencia del cinturón de
seguridad ................................................................\
.........2-25
Sistema de sujeción con el cinturón de
seguridad ................................................................\
.........2-27
Cinturón de seguridad con sistema Pre-Safe
(PSB)........................................................................\
...........2-32
Precauciones de seguridad adicionales para el
cinturón de seguridad ...................................................2-33
Cuidado de los cinturones de seguridad ..................2-37
Sistema de sujeción para niños (CRS) ............2-38
Niños siempre detrás ....................................................2-38
Selección de un sistema de sujeción para niños
(CRS) ................................................................\
..................2-39
Instalación de un sistema de sujeción para niños
(CRS) ................................................................\
..................2-41
Air bag
- Sistema de sujeción suplementario ..............2-52
¿Dónde están los airbags? ..........................................2-55
¿Cómo funciona el sistema de airbags? ..................2-58
Qué ocurre cuando se inflan los airbags ................2-62
Interruptor de activación/desactivación del airbag
delantero del acompañante ........................................2-63
¿Por qué no se ha desplegado el airbag durante
una colisión?........................................................\
.............2-66
Cuidado del SRS...............................................................2-71
Precauciones de seguridad adicionales ....................2-72
Etiquetas de advertencia del airbag .........................2-73
Sistema de elevación activa del capó ..............2-74
Situación de activación del sistema de elevación
activa del capó ...............................................................2-74
Situación de no activación del sistema de elevación
activa del capó ...............................................................2-75
Fallo del sistema de elevación activa del capó ......2-76
Page 18 of 523

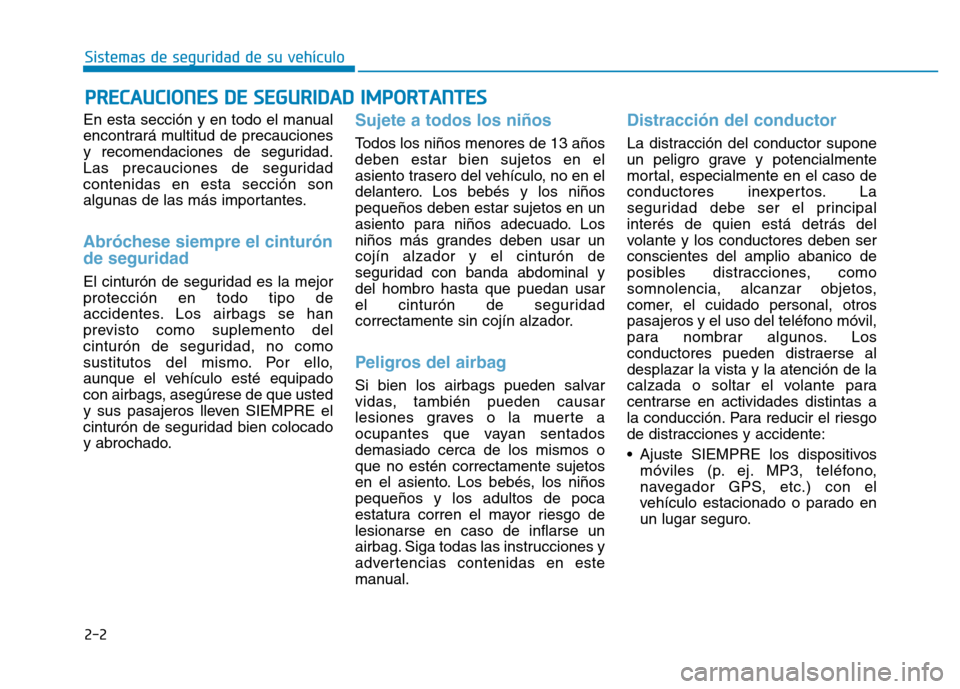

2-2
En esta sección y en todo el manual
encontrará multitud de precauciones
y recomendaciones de seguridad.
Las precauciones de seguridad
contenidas en esta sección son
algunas de las más importantes.
Abróchese siempre el cinturón
de seguridad
El cinturón de seguridad es la mejor
protección en todo tipo de
accidentes. Los airbags se han
previsto como suplemento del
cinturón de seguridad, no como
sustitutos del mismo. Por ello,
aunque el vehículo esté equipado
con airbags, asegúrese de que usted
y sus pasajeros lleven SIEMPRE el
cinturón de seguridad bien colocado
y abrochado.
Sujete a todos los niños
Todos los niños menores de 13 años
deben estar bien sujetos en el
asiento trasero del vehículo, no en el
delantero. Los bebés y los niños
pequeños deben estar sujetos en un
asiento para niños adecuado. Los
niños más grandes deben usar un
cojín alzador y el cinturón de
seguridad con banda abdominal y
del hombro hasta que puedan usar
el cinturón de seguridad
correctamente sin cojín alzador.
Peligros del airbag
Si bien los airbags pueden salvar
vidas, también pueden causar
lesiones graves o la muerte a
ocupantes que vayan sentados
demasiado cerca de los mismos o
que no estén correctamente sujetos
en el asiento. Los bebés, los niños
pequeños y los adultos de poca
estatura corren el mayor riesgo de
lesionarse en caso de inflarse un
airbag. Siga todas las instrucciones y
advertencias contenidas en este
manual.
Distracción del conductor
La distracción del conductor supone
un peligro grave y potencialmente
mortal, especialmente en el caso de
conductores inexpertos. La
seguridad debe ser el principal
interés de quien está detrás del
volante y los conductores deben ser
conscientes del amplio abanico de
posibles distracciones, como
somnolencia, alcanzar objetos,
comer, el cuidado personal, otros
pasajeros y el uso del teléfono móvil,
para nombrar algunos. Los
conductores pueden distraerse al
desplazar la vista y la atención de la
calzada o soltar el volante para
centrarse en actividades distintas a
la conducción. Para reducir el riesgo
de distracciones y accidente:
• Ajuste SIEMPRE los dispositivosmóviles (p. ej. MP3, teléfono,
navegador GPS, etc.) con el
vehículo estacionado o parado en
un lugar seguro.
PRECAUCIONES DE SEGURIDAD IMPORTANTES
Sistemas de seguridad de su vehículo
Page 19 of 523

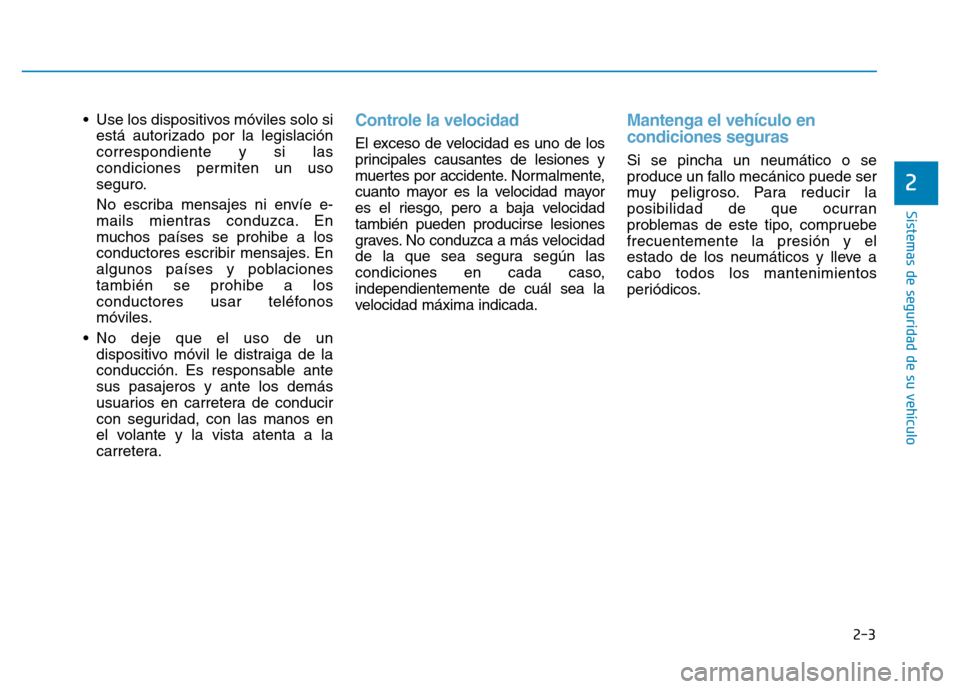

2-3
Sistemas de seguridad de su vehículo
• Use los dispositivos móviles solo siestá autorizado por la legislación
correspondiente y si las
condiciones permiten un uso
seguro.
No escriba mensajes ni envíe e-
mails mientras conduzca. En
muchos países se prohibe a los
conductores escribir mensajes. En
algunos países y poblaciones
también se prohibe a los
conductores usar teléfonos
móviles.
• No deje que el uso de un dispositivo móvil le distraiga de la
conducción. Es responsable ante
sus pasajeros y ante los demás
usuarios en carretera de conducir
con seguridad, con las manos en
el volante y la vista atenta a la
carretera.Controle la velocidad
El exceso de velocidad es uno de los
principales causantes de lesiones y
muertes por accidente. Normalmente,
cuanto mayor es la velocidad mayor
es el riesgo, pero a baja velocidad
también pueden producirse lesiones
graves. No conduzca a más velocidad
de la que sea segura según las
condiciones en cada caso,
independientemente de cuál sea la
velocidad máxima indicada.
Mantenga el vehículo en
condiciones seguras
Si se pincha un neumático o se
produce un fallo mecánico puede ser
muy peligroso. Para reducir la
posibilidad de que ocurran
problemas de este tipo, compruebe
frecuentemente la presión y el
estado de los neumáticos y lleve a
cabo todos los mantenimientos
periódicos.
2
Page 20 of 523

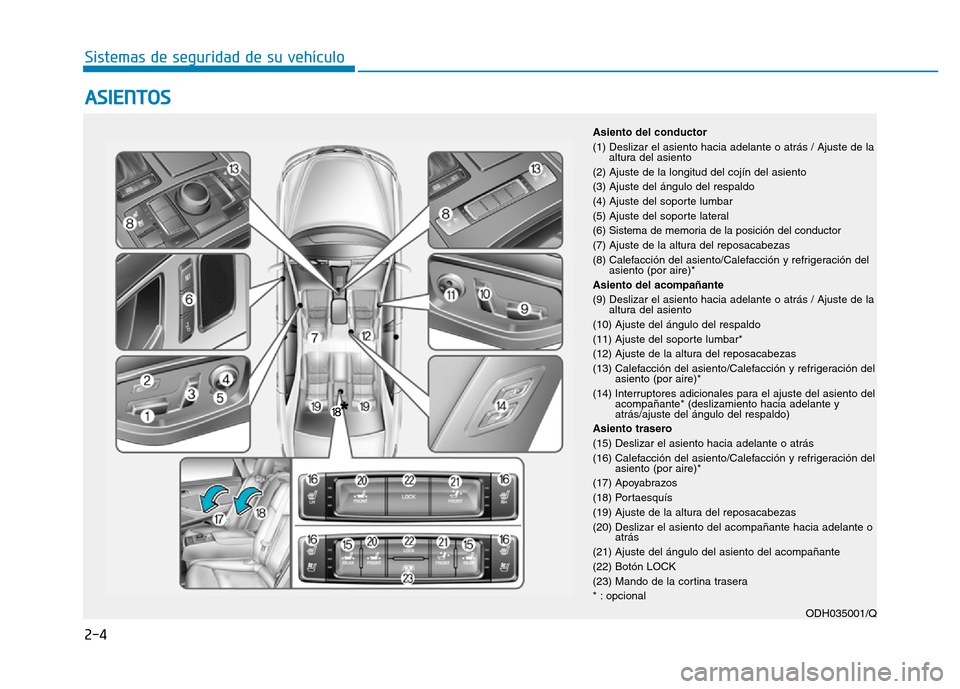

2-4
ASIENTOS
Sistemas de seguridad de su vehículo
Asiento del conductor
(1) Deslizar el asiento hacia adelante o atrás / Ajuste de laaltura del asiento
(2) Ajuste de la longitud del cojín del asiento
(3) Ajuste del ángulo del respaldo
(4) Ajuste del soporte lumbar
(5) Ajuste del soporte lateral
(6) Sistema de memoria de la posición del conductor
(7) Ajuste de la altura del reposacabezas
(8) Calefacción del asiento/Calefacción y refrigeración del asiento (por aire)*
Asiento del acompañante
(9) Deslizar el asiento hacia adelante o atrás / Ajuste de la altura del asiento
(10) Ajuste del ángulo del respaldo
(11) Ajuste del soporte lumbar*
(12) Ajuste de la altura del reposacabezas
(13) Calefacción del asiento/Calefacción y refrigeración del asiento (por aire)*
(14) Interruptores adicionales para el ajuste del asiento del acompañante* (deslizamiento hacia adelante y
atrás/ajuste del ángulo del respaldo)
Asiento trasero
(15) Deslizar el asiento hacia adelante o atrás
(16) Calefacción del asiento/Calefacción y refrigeración del asiento (por aire)*
(17) Apoyabrazos
(18) Portaesquís
(19) Ajuste de la altura del reposacabezas
(20) Deslizar el asiento del acompañante hacia adelante o atrás
(21) Ajuste del ángulo del asiento del acompañante
(22) Botón LOCK
(23) Mando de la cortina trasera
* : opcional
ODH035001/Q
*
*
