46
7
G201003AEN

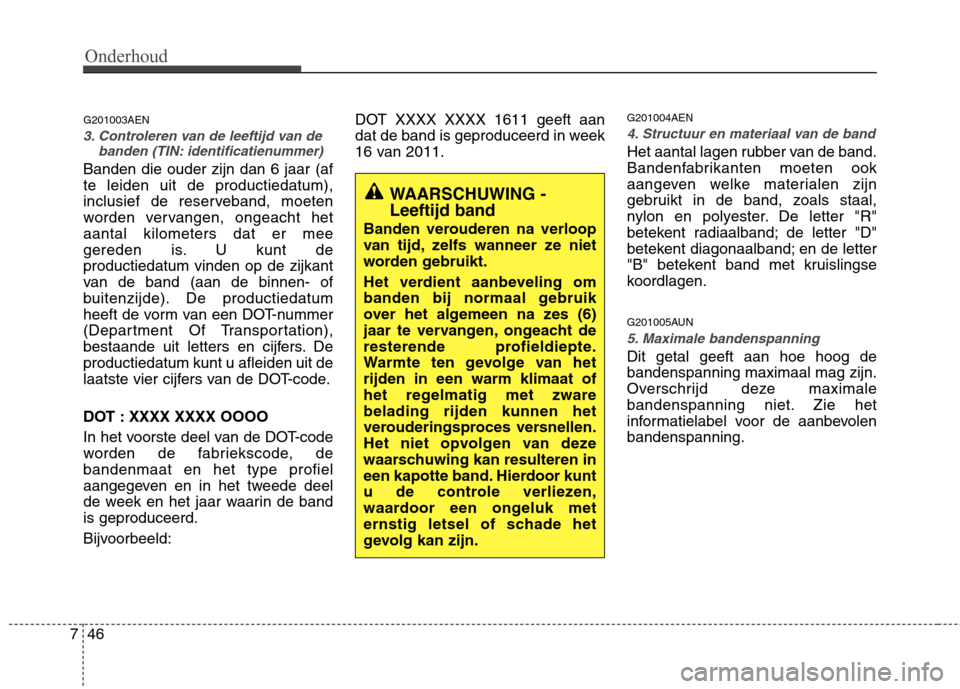

3. Controleren van de leeftijd van de
banden (TIN: identificatienummer)
Banden die ouder zijn dan 6 jaar (af te leiden uit de productiedatum),
inclusief de reserveband, moeten
worden vervangen, ongeacht hetaantal kilometers dat er mee
gereden is. U kunt deproductiedatum vinden op de zijkant
van de band (aan de binnen- of
buitenzijde). De productiedatum
heeft de vorm van een DOT-nummer
(Department Of Transportation),
bestaande uit letters en cijfers. Deproductiedatum kunt u afleiden uit de
laatste vier cijfers van de DOT-code.
DOT : XXXX XXXX OOOO
In het voorste deel van de DOT-code
worden de fabriekscode, debandenmaat en het type profiel
aangegeven en in het tweede deel
de week en het jaar waarin de bandis geproduceerd.
Bijvoorbeeld: DOT XXXX XXXX 1611 geeft aan
dat de band is geproduceerd in week
16 van 2011.
G201004AEN
4. Structuur en materiaal van de band
Het aantal lagen rubber van de band.
Bandenfabrikanten moeten ook
aangeven welke materialen zijn
gebruikt in de band, zoals staal,
nylon en polyester. De letter "R"
betekent radiaalband; de letter "D"
betekent diagonaalband; en de letter
"B" betekent band met kruislingse
koordlagen.
G201005AUN
5. Maximale bandenspanning
Dit getal geeft aan hoe hoog de bandenspanning maximaal mag zijn.
Overschrijd deze maximale
bandenspanning niet. Zie het
informatielabel voor de aanbevolenbandenspanning.
WAARSCHUWING - Leeftijd band
Banden verouderen na verloop
van tijd, zelfs wanneer ze niet
worden gebruikt.
Het verdient aanbeveling om
banden bij normaal gebruik
over het algemeen na zes (6)
jaar te vervangen, ongeacht de
resterende profieldiepte.
Warmte ten gevolge van hetrijden in een warm klimaat of
het regelmatig met zwarebelading rijden kunnen het
verouderingsproces versnellen.
Het niet opvolgen van deze
waarschuwing kan resulteren in
een kapotte band. Hierdoor kunt
u de controle verliezen,
waardoor een ongeluk met
ernstig letsel of schade het
gevolg kan zijn.

747
Onderhoud
G201006AUN

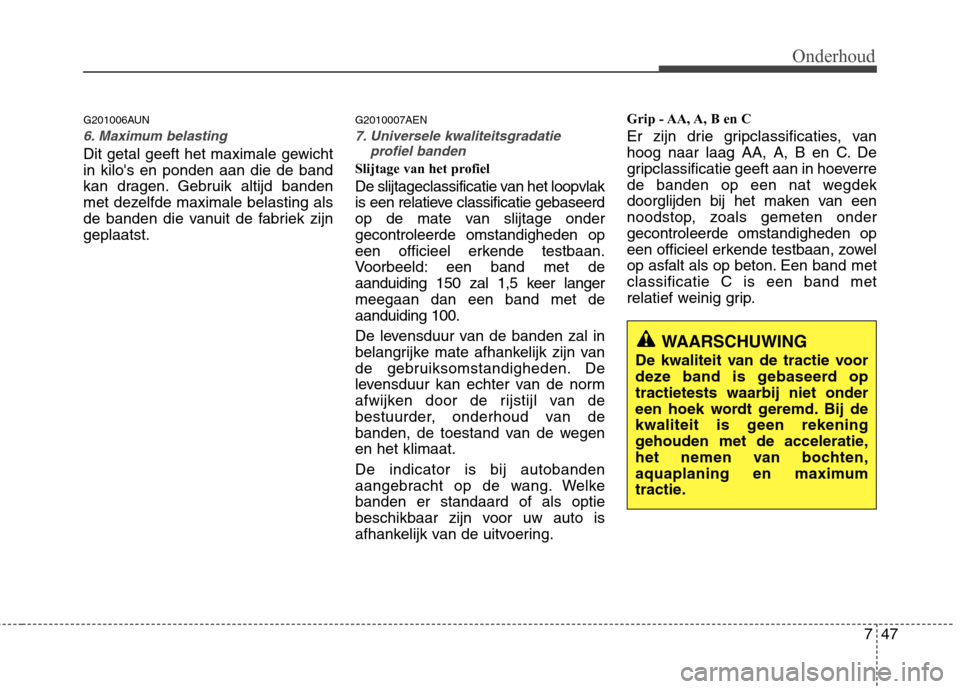

6. Maximum belasting
Dit getal geeft het maximale gewicht in kilo's en ponden aan die de band
kan dragen. Gebruik altijd banden
met dezelfde maximale belasting als
de banden die vanuit de fabriek zijngeplaatst.G2010007AEN
7. Universele kwaliteitsgradatie
profiel banden
Slijtage van het profiel
De slijtageclassificatie van het loopvlak
is een relatieve classificatie gebaseerd
op de mate van slijtage ondergecontroleerde omstandigheden op
een officieel erkende testbaan.
Voorbeeld: een band met de
aanduiding 150 zal 1,5 keer langermeegaan dan een band met deaanduiding 100.
De levensduur van de banden zal in
belangrijke mate afhankelijk zijn van
de gebruiksomstandigheden. De
levensduur kan echter van de norm
afwijken door de rijstijl van de
bestuurder, onderhoud van de
banden, de toestand van de wegenen het klimaat. De indicator is bij autobanden
aangebracht op de wang. Welkebanden er standaard of als optie
beschikbaar zijn voor uw auto is
afhankelijk van de uitvoering. Grip - AA, A, B en C
Er zijn drie gripclassificaties, van
hoog naar laag AA, A, B en C. De
gripclassificatie geeft aan in hoeverre
de banden op een nat wegdek
doorglijden bij het maken van een
noodstop, zoals gemeten ondergecontroleerde omstandigheden op
een officieel erkende testbaan, zowel
op asfalt als op beton. Een band metclassificatie C is een band met
relatief weinig grip.
WAARSCHUWING
De kwaliteit van de tractie voor
deze band is gebaseerd optractietests waarbij niet onder
een hoek wordt geremd. Bij de
kwaliteit is geen rekening
gehouden met de acceleratie,
het nemen van bochten,
aquaplaning en maximum
tractie.

Onderhoud
48
7

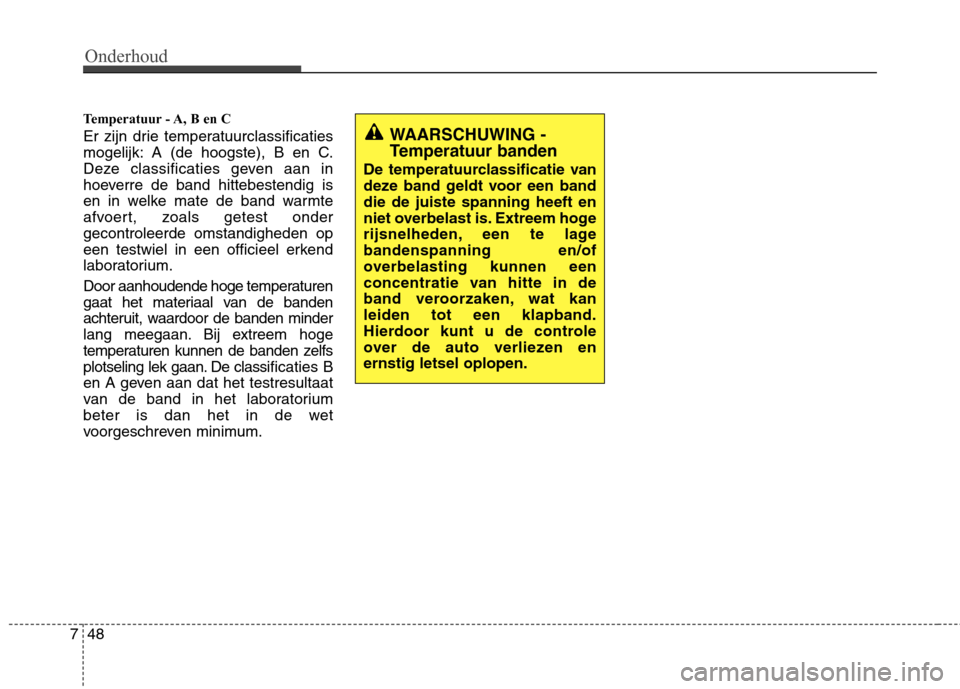

Temperatuur - A, B en C
Er zijn drie temperatuurclassificaties
mogelijk: A (de hoogste), B en C.
Deze classificaties geven aan in
hoeverre de band hittebestendig is
en in welke mate de band warmte
afvoert, zoals getest ondergecontroleerde omstandigheden op
een testwiel in een officieel erkend
laboratorium.
Door aanhoudende hoge temperaturen
gaat het materiaal van de banden
achteruit, waardoor de banden minder
lang meegaan. Bij extreem hoge
temperaturen kunnen de banden zelfs
plotseling lek gaan. De class ificaties B
en A geven aan dat het testresultaat
van de band in het laboratorium
beter is dan het in de wet
voorgeschreven minimum.
WAARSCHUWING -
Temperatuur banden
De temperatuurclassificatie van
deze band geldt voor een banddie de juiste spanning heeft en
niet overbelast is. Extreem hoge
rijsnelheden, een te lagebandenspanning en/of
overbelasting kunnen een
concentratie van hitte in de
band veroorzaken, wat kanleiden tot een klapband.
Hierdoor kunt u de controle
over de auto verliezen enernstig letsel oplopen.

749
Onderhoud
ZEKERINGEN
G210000ABK

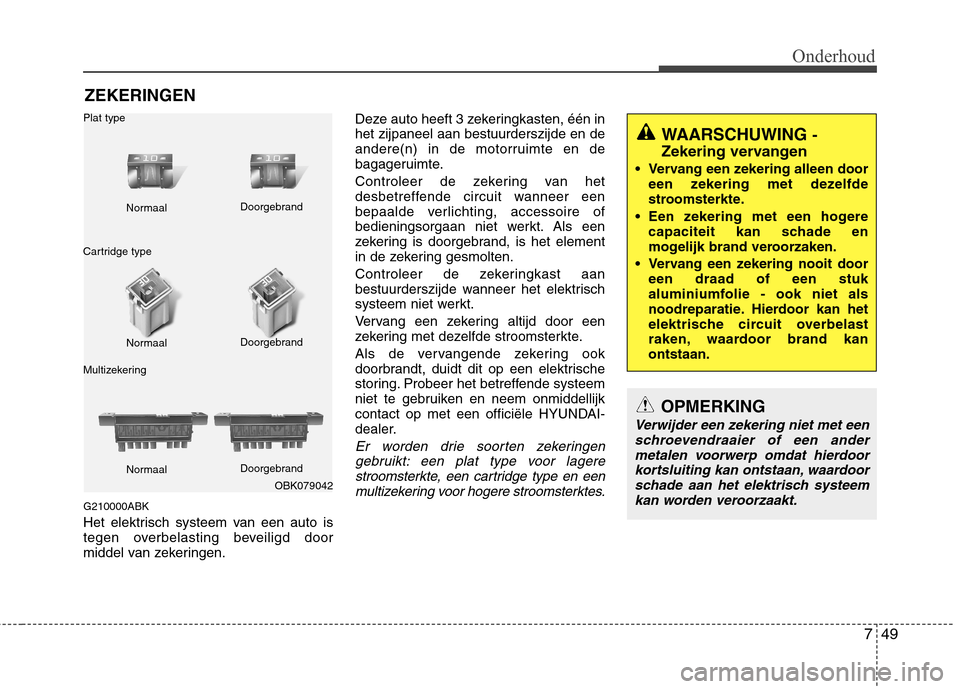

Het elektrisch systeem van een auto is
tegen overbelasting beveiligd door
middel van zekeringen. Deze auto heeft 3 zekeringkasten, één inhet zijpaneel aan bestuurderszijde en de
andere(n) in de motorruimte en de
bagageruimte.
Controleer de zekering van het
desbetreffende circuit wanneer een
bepaalde verlichting, accessoire of
bedieningsorgaan niet werkt. Als een
zekering is doorgebrand, is het element
in de zekering gesmolten.
Controleer de zekeringkast aan
bestuurderszijde wanneer het elektrisch
systeem niet werkt.
Vervang een zekering altijd door een
zekering met dezelfde stroomsterkte.
Als de vervangende zekering ook
doorbrandt, duidt dit op een elektrische
storing. Probeer het betreffende systeem
niet te gebruiken en neem onmiddellijk
contact op met een officiële HYUNDAI-
dealer.
Er worden drie soorten zekeringen
gebruikt: een plat type voor lagerestroomsterkte, een cartridge type en een
multizekering voor hogere stroomsterktes.
OBK079042
Normaal
Plat type
Cartridge type
Multizekering Doorgebrand
Normaal Doorgebrand
Normaal Doorgebrand
WAARSCHUWING
-
Zekering vervangen
Vervang een zekering alleen door een zekering met dezelfde
stroomsterkte.
Een zekering met een hogere capaciteit kan schade en
mogelijk brand veroorzaken.
Vervang een zekering nooit door een draad of een stuk
aluminiumfolie - ook niet als
noodreparatie. Hierdoor kan het
elektrische circuit overbelast
raken, waardoor brand kanontstaan.
OPMERKING
Verwijder een zekering niet met een
schroevendraaier of een ander metalen voorwerp omdat hierdoorkortsluiting kan ontstaan, waardoor
schade aan het elektrisch systeemkan worden veroorzaakt.

Onderhoud
50
7
G210100ABK

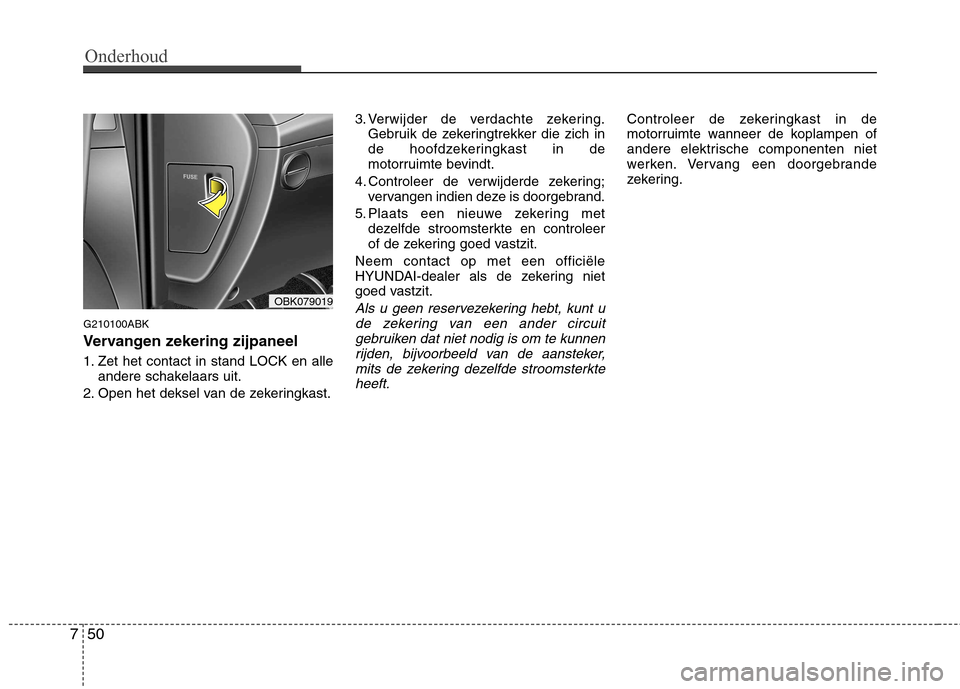

Vervangen zekering zijpaneel
1. Zet het contact in stand LOCK en alle
andere schakelaars uit.
2. Open het deksel van de zekeringkast. 3. Verwijder de verdachte zekering.
Gebruik de zekeringtrekker die zich in
de hoofdzekeringkast in de
motorruimte bevindt.
4. Controleer de verwijderde zekering; vervangen indien deze is doorgebrand.
5. Plaats een nieuwe zekering met dezelfde stroomsterkte en controleer
of de zekering goed vastzit.
Neem contact op met een officiële
HYUNDAI-dealer als de zekering niet
goed vastzit.Als u geen reservezekering hebt, kunt u de zekering van een ander circuitgebruiken dat niet nodig is om te kunnen
rijden, bijvoorbeeld van de aansteker, mits de zekering dezelfde stroomsterkteheeft.
Controleer de zekeringkast in de
motorruimte wanneer de koplampen of
andere elektrische componenten niet
werken. Vervang een doorgebrande
zekering.
OBK079019

751
Onderhoud
G210101AUN

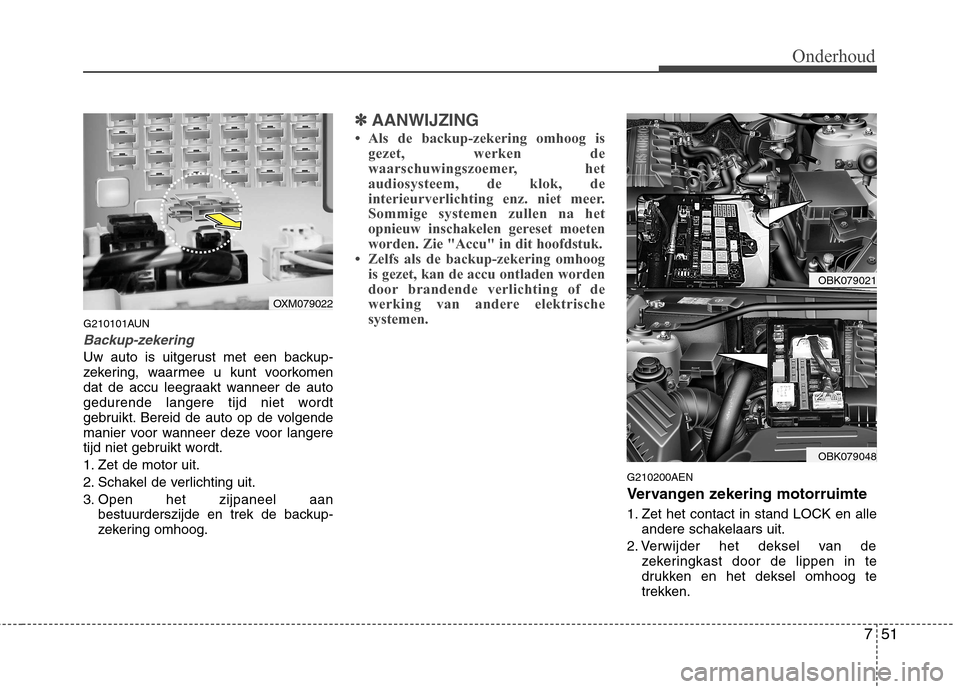

Backup-zekering
Uw auto is uitgerust met een backup-
zekering, waarmee u kunt voorkomen
dat de accu leegraakt wanneer de auto
gedurende langere tijd niet wordt
gebruikt. Bereid de auto op de volgende
manier voor wanneer deze voor langere
tijd niet gebruikt wordt.
1. Zet de motor uit.
2. Schakel de verlichting uit.
3. Open het zijpaneel aanbestuurderszijde en trek de backup-
zekering omhoog.
✽✽ AANWIJZING

Onderhoud
52
7
3. Controleer de verwijderde zekering.
Vervang deze indien doorgebrand.
Gebruik de zekeringtrekker in de
zekeringkast in de motorruimte om de
zekering te verwijderen of te plaatsen.
4. Plaats een nieuwe zekering met dezelfde stroomsterkte en controleer
of de zekering goed vastzit.
Neem contact op met een officiële
HYUNDAI-dealer als de zekering niet
goed vastzit.
G210201ABK
Hoofdzekering

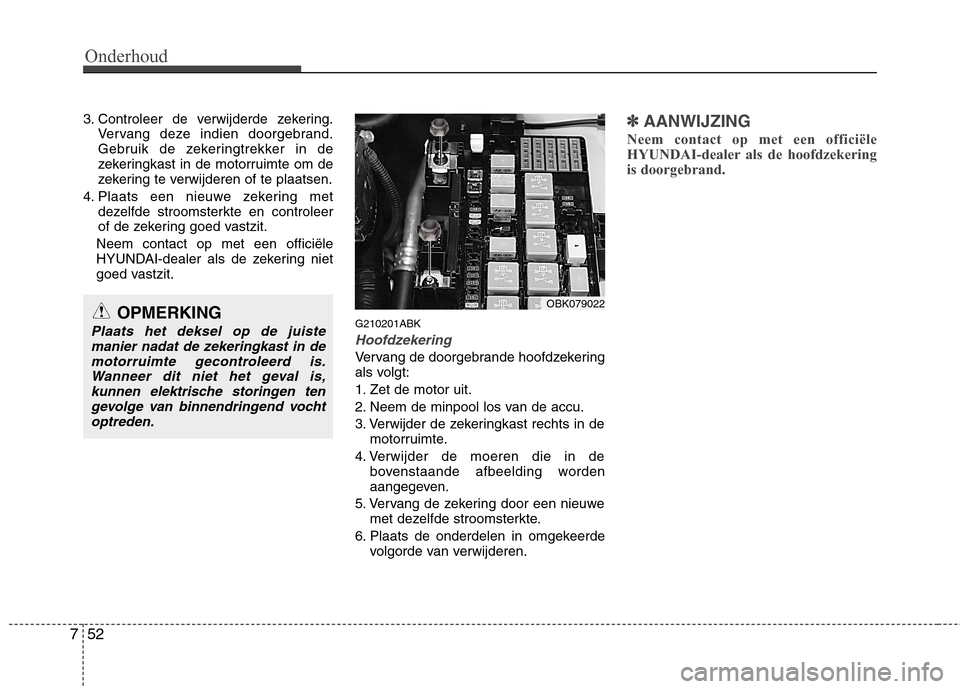

Vervang de doorgebrande hoofdzekering
als volgt:
1. Zet de motor uit.
2. Neem de minpool los van de accu.
3. Verwijder de zekeringkast rechts in demotorruimte.
4. Verwijder de moeren die in de bovenstaande afbeelding worden
aangegeven.
5. Vervang de zekering door een nieuwe met dezelfde stroomsterkte.
6. Plaats de onderdelen in omgekeerde volgorde van verwijderen.
✽✽ AANWIJZING
Neem contact op met een officiële
HYUNDAI-dealer als de hoofdzekeringis doorgebrand.
OPMERKING
Plaats het deksel op de juiste manier nadat de zekeringkast in demotorruimte gecontroleerd is.Wanneer dit niet het geval is,
kunnen elektrische storingen tengevolge van binnendringend vocht optreden.
OBK079022

753
Onderhoud
✽✽AANWIJZING
Mogelijk zijn niet alle beschrijvingen van de zekeringkast van toepassing opuw auto. Deze golden ten tijde van het
ter perse gaan. Raadpleeg het label in dezekeringkast als u de zekeringkast
controleert.

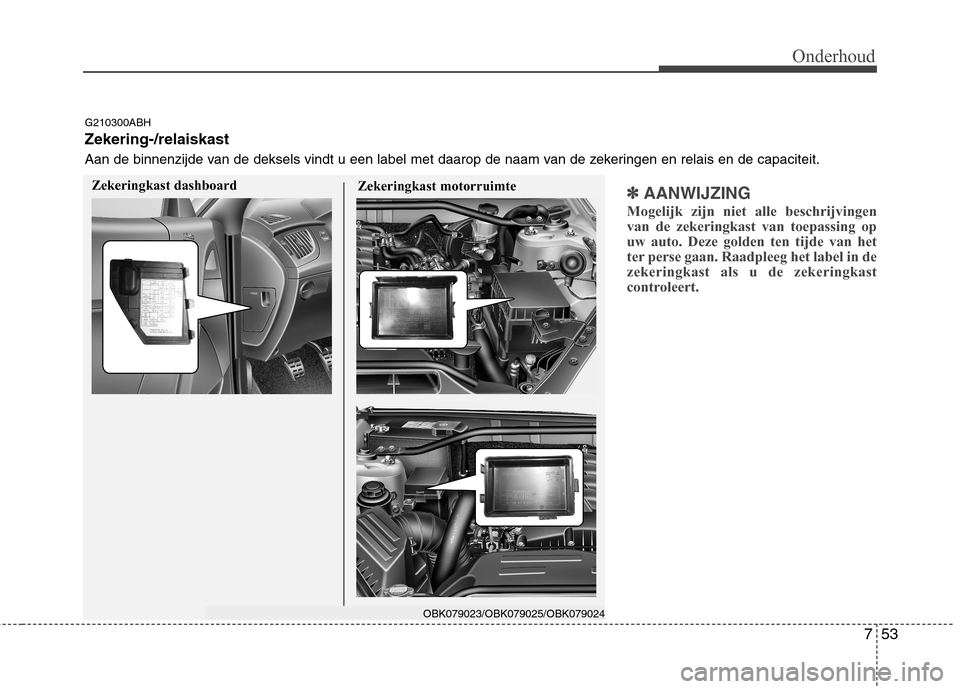

G210300ABH Zekering-/relaiskast
Aan de binnenzijde van de deksels vindt u een label met daarop de naam van de zekeringen en relais en de capaciteit.
Zekeringkast dashboard Zekeringkast motorruimte
OBK079023/OBK079025/OBK079024

Onderhoud
54
7

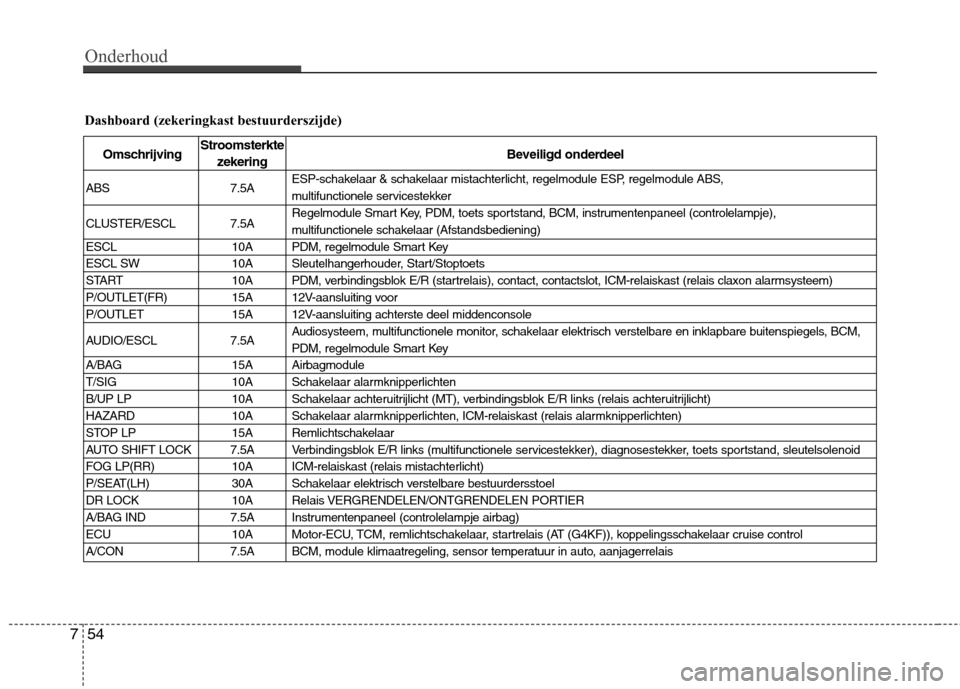

Dashboard (zekeringkast bestuurderszijde)
Omschrijving Stroomsterkte
Beveiligd onderdeel
zekering
ABS 7.5A ESP-schakelaar & schakelaar mistachterlicht, regelmodule ESP, regelmodule ABS,
multifunctionele servicestekker
CLUSTER/ESCL 7.5A Regelmodule Smart Key, PDM, toets sportstand, BCM, instrumentenpaneel (controlelampje),
multifunctionele schakelaar (Afstandsbediening)
ESCL 10A PDM, regelmodule Smart Key
ESCL SW 10A Sleutelhangerhouder, Start/Stoptoets
START 10A PDM, verbindingsblok E/R (startrelais), contact, contactslot, ICM-relaiskast (relais claxon alarmsysteem)
P/OUTLET(FR) 15A 12V-aansluiting voor
P/OUTLET 15A 12V-aansluiting achterste deel middenconsole
AUDIO/ESCL 7.5A Audiosysteem, multifunctionele monitor, schakelaar elektrisch verstelbare en inklapbare buitenspiegels, BCM,
PDM, regelmodule Smart Key
A/BAG 15A Airbagmodule
T/SIG 10A Schakelaar alarmknipperlichten
B/UP LP 10A Schakelaar achteruitrijlicht (MT), verbindingsblok E/R links (relais achteruitrijlicht)
HAZARD 10A Schakelaar alarmknipperlichten, ICM-relaiskast (relais alarmknipperlichten)
STOP LP 15A Remlichtschakelaar
AUTO SHIFT LOCK 7.5A Verbindingsblok E/R links (multifunctionele servicestekker), diagnosestekker, toets sportstand, sleutelsolen oid
FOG LP(RR) 10A ICM-relaiskast (relais mistachterlicht)
P/SEAT(LH) 30A Schakelaar elektrisch verstelbare bestuurdersstoel
DR LOCK 10A Relais VERGRENDELEN/ONTGRENDELEN PORTIER
A/BAG IND 7.5A Instrumentenpaneel (controlelampje airbag)
ECU 10A Motor-ECU, TCM, remlichtschakelaar, startrelais (AT (G4KF)), koppelingsschakelaar cruise control
A/CON 7.5A BCM, module klimaatregeling, sensor temperatuur in auto, aanjagerrelais

755
Onderhoud

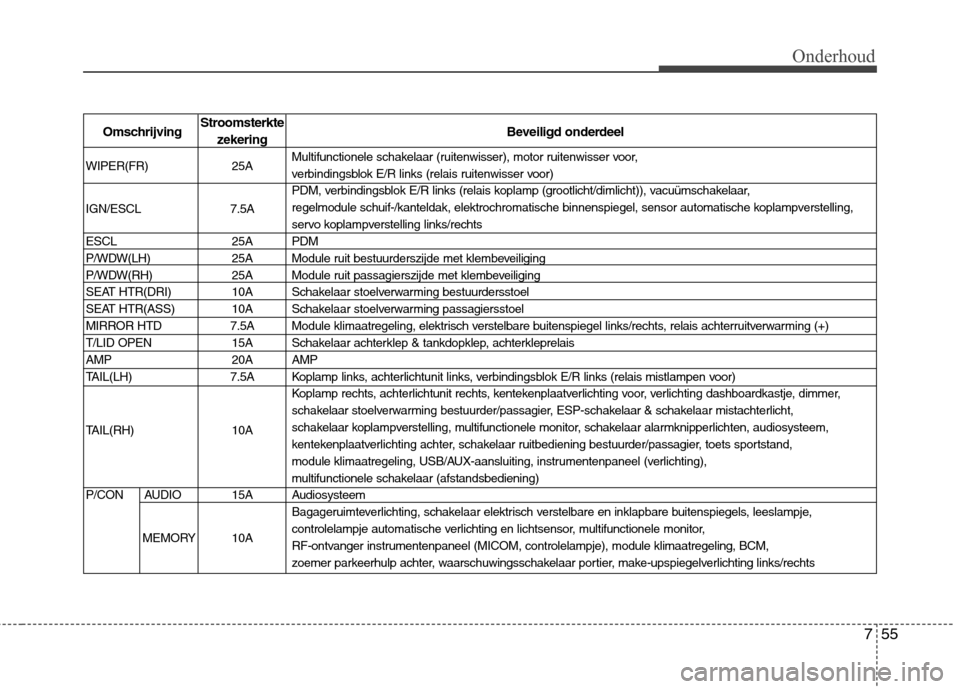

OmschrijvingStroomsterkte
Beveiligd onderdeel
zekering
WIPER(FR) 25A Multifunctionele schakelaar (ruitenwisser), motor ruitenwisser voor,
verbindingsblok E/R links (relais ruitenwisser voor)
IGN/ESCL 7.5A PDM, verbindingsblok E/R links (relais koplamp (grootlicht/dimlicht)), vacuümschakelaar,
regelmodule schuif-/kanteldak, elektrochromatische binnenspiegel, sensor automatische koplampverstelling,
servo koplampverstelling links/rechts
ESCL 25A PDM
P/WDW(LH) 25A Module ruit bestuurderszijde met klembeveiliging
P/WDW(RH) 25A Module ruit passagierszijde met klembeveiliging
SEAT HTR(DRI) 10A Schakelaar stoelverwarming bestuurdersstoel
SEAT HTR(ASS) 10A Schakelaar stoelverwarming passagiersstoel
MIRROR HTD 7.5A Module klimaatregeling, elektrisch verstelbare buitenspiegel links/rechts, relais achterruitverwarming (+)
T/LID OPEN 15A Schakelaar achterklep & tankdopklep, achterkleprelais
AMP 20A AMP
TAIL(LH) 7.5A Koplamp links, achterlichtunit links, verbindingsblok E/R links (relais mistlampen voor)
TAIL(RH) 10A Koplamp rechts, achterlichtunit rechts, kentekenplaatverlichting voor, verlichting dashboardkastje, dimmer,
schakelaar stoelverwarming bestuurder/passagier, ESP-schakelaar & schakelaar mistachterlicht,
schakelaar koplampverstelling, multifunctionele monitor, schakelaar alarmknipperlichten, audiosysteem,
kentekenplaatverlichting achter, schakelaar ruitbediening bestuurder/passagier, toets sportstand,
module klimaatregeling, USB/AUX-aansluiting, instrumentenpaneel (verlichting),
multifunctionele schakelaar (afstandsbediening)
P/CON AUDIO 15A Audiosysteem
MEMORY 10A Bagageruimteverlichting, schakelaar elektrisch verstelbare en inklapbare buitenspiegels, leeslampje,
controlelampje automatische verlichting en lichtsensor, multifunctionele monitor,
RF-ontvanger instrumentenpaneel (MICOM, controlelampje), module klimaatregeling, BCM,
zoemer parkeerhulp achter, waarschuwingsschakelaar portier, make-upspiegelverlichting links/rechts
