Hyundai Genesis Coupe 2011 Manual del propietario (in Spanish)

Qué hacer en caso de emergencia
8
6

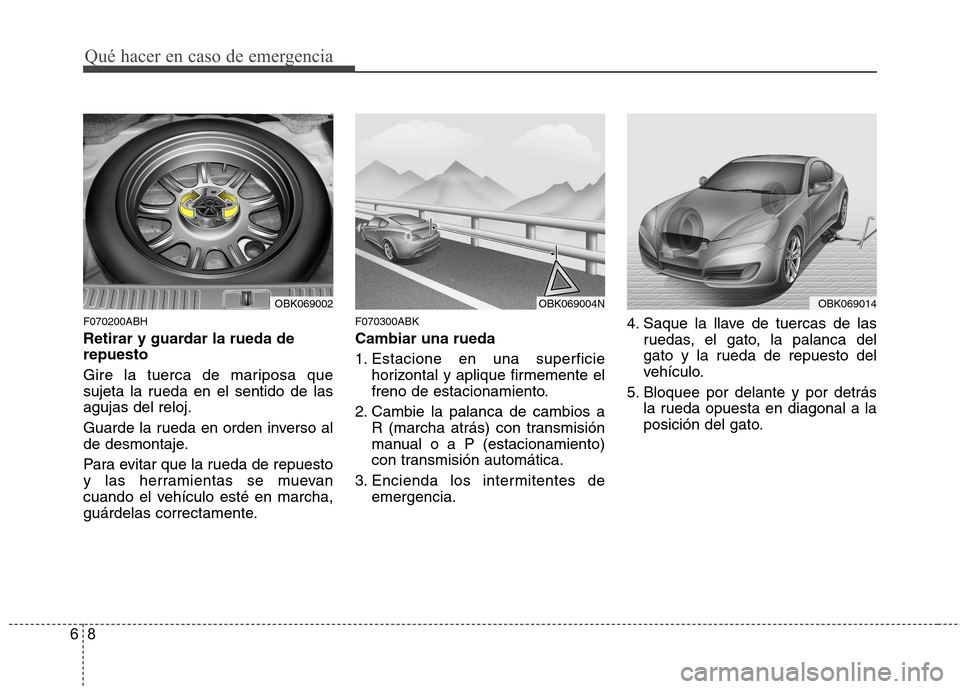

F070200ABH
Retirar y guardar la rueda de repuesto
Gire la tuerca de mariposa que
sujeta la rueda en el sentido de lasagujas del reloj.
Guarde la rueda en orden inverso al
de desmontaje.
Para evitar que la rueda de repuesto
y las herramientas se muevan
cuando el vehículo esté en marcha,
guárdelas correctamente. F070300ABK Cambiar una rueda
1. Estacione en una superficie
horizontal y aplique firmemente el
freno de estacionamiento.
2. Cambie la palanca de cambios a R (marcha atrás) con transmisión
manual o a P (estacionamiento)
con transmisión automática.
3. Encienda los intermitentes de emergencia. 4. Saque la llave de tuercas de las
ruedas, el gato, la palanca del
gato y la rueda de repuesto del
vehículo.
5. Bloquee por delante y por detrás la rueda opuesta en diagonal a la
posición del gato.
OBK069014OBK069002OBK069004N

69
Qué hacer en caso de emergencia

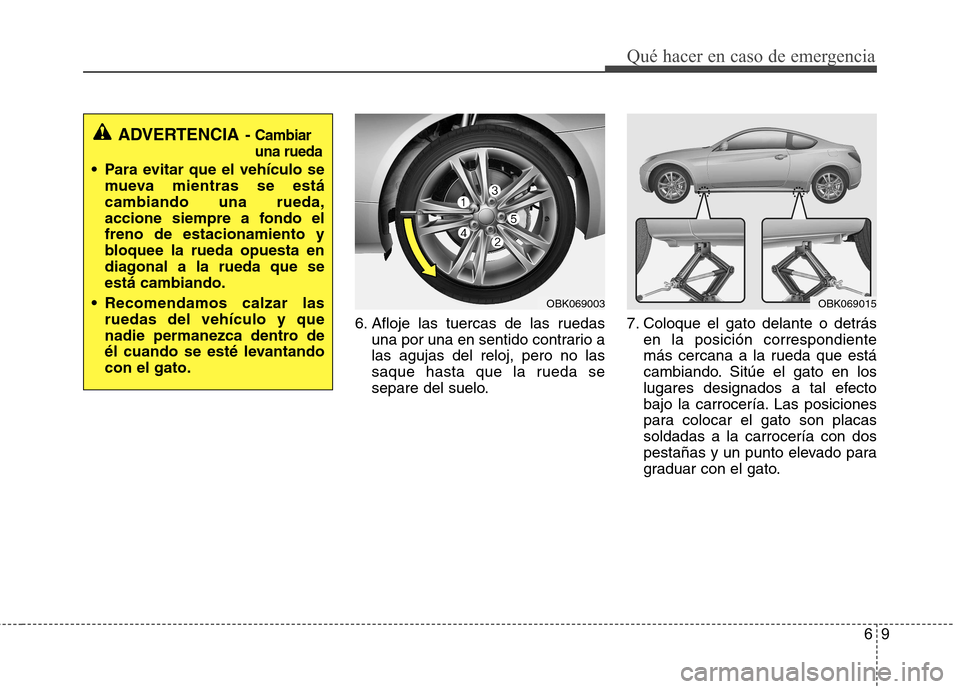

6. Afloje las tuercas de las ruedasuna por una en sentido contrario a las agujas del reloj, pero no las
saque hasta que la rueda se
separe del suelo. 7. Coloque el gato delante o detrás
en la posición correspondiente
más cercana a la rueda que está
cambiando. Sitúe el gato en los
lugares designados a tal efecto
bajo la carrocería. Las posiciones
para colocar el gato son placassoldadas a la carrocería con dos
pestañas y un punto elevado para
graduar con el gato.
ADVERTENCIA - Cambiar una rueda
Para evitar que el vehículo se
mueva mientras se estácambiando una rueda,
accione siempre a fondo elfreno de estacionamiento y
bloquee la rueda opuesta en
diagonal a la rueda que seestá cambiando.
Recomendamos calzar las ruedas del vehículo y que
nadie permanezca dentro de
él cuando se esté levantandocon el gato.
OBK069003OBK069015

Qué hacer en caso de emergencia
10
6

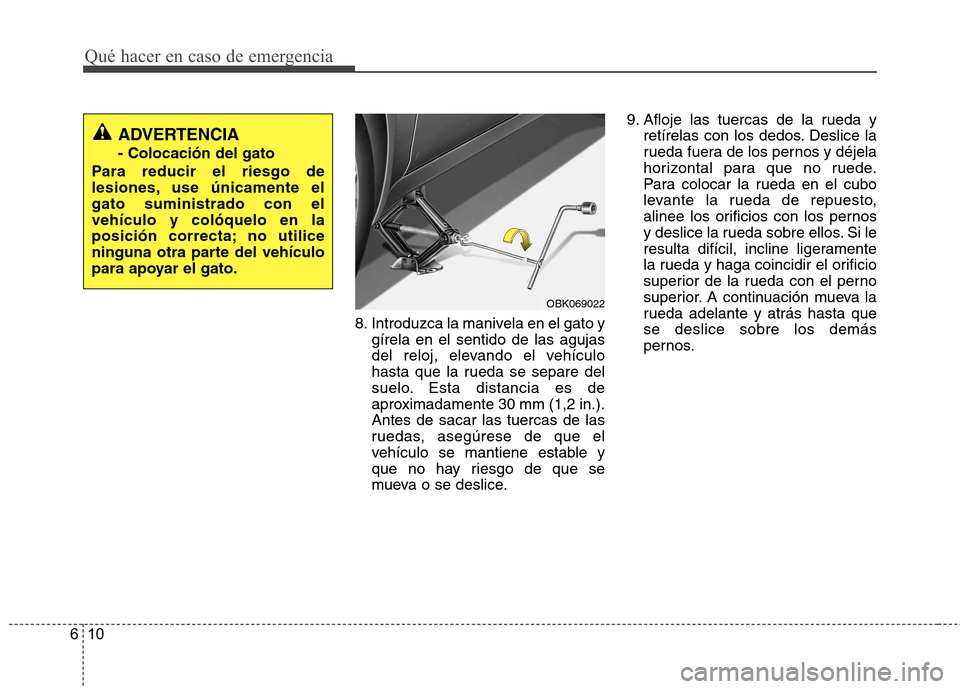

8. Introduzca la manivela en el gato y
gírela en el sentido de las agujas
del reloj, elevando el vehículo
hasta que la rueda se separe del
suelo. Esta distancia es de
aproximadamente 30 mm (1,2 in.).Antes de sacar las tuercas de las
ruedas, asegúrese de que el
vehículo se mantiene estable y
que no hay riesgo de que se
mueva o se deslice. 9. Afloje las tuercas de la rueda y
retírelas con los dedos. Deslice la
rueda fuera de los pernos y déjela
horizontal para que no ruede.
Para colocar la rueda en el cubo
levante la rueda de repuesto,
alinee los orificios con los pernos
y deslice la rueda sobre ellos. Si le
resulta difícil, incline ligeramente
la rueda y haga coincidir el orificio
superior de la rueda con el perno
superior. A continuación mueva la
rueda adelante y atrás hasta quese deslice sobre los demás
pernos.
ADVERTENCIA - Colocación del gato
Para reducir el riesgo de
lesiones, use únicamente elgato suministrado con elvehículo y colóquelo en la
posición correcta; no utilice
ninguna otra parte del vehículo
para apoyar el gato.
OBK069022

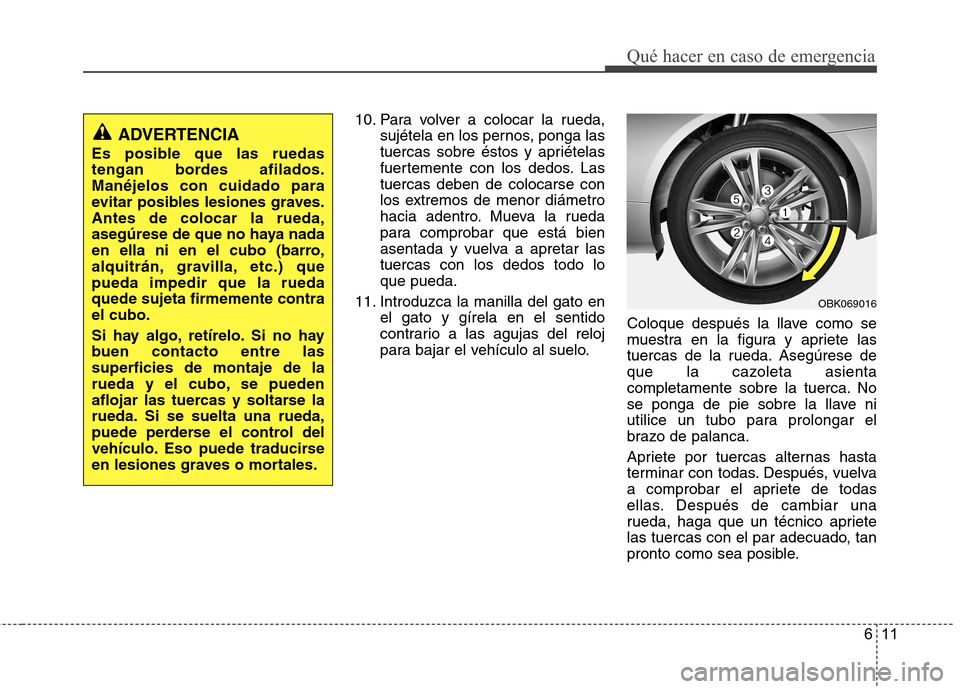

611
Qué hacer en caso de emergencia
10. Para volver a colocar la rueda,sujétela en los pernos, ponga las
tuercas sobre éstos y apriételas
fuertemente con los dedos. Lastuercas deben de colocarse con
los extremos de menor diámetro
hacia adentro. Mueva la rueda
para comprobar que está bien
asentada y vuelva a apretar lastuercas con los dedos todo loque pueda.
11. Introduzca la manilla del gato en el gato y gírela en el sentido
contrario a las agujas del reloj
para bajar el vehículo al suelo. Coloque después la llave como se
muestra en la figura y apriete las
tuercas de la rueda. Asegúrese de
que la cazoleta asienta
completamente sobre la tuerca. No
se ponga de pie sobre la llave ni
utilice un tubo para prolongar el
brazo de palanca.
Apriete por tuercas alternas hasta
terminar con todas. Después, vuelva
a comprobar el apriete de todas
ellas. Después de cambiar una
rueda, haga que un técnico apriete
las tuercas con el par adecuado, tan
pronto como sea posible.
ADVERTENCIA
Es posible que las ruedas
tengan bordes afilados.Manéjelos con cuidado para
evitar posibles lesiones graves.Antes de colocar la rueda,
asegúrese de que no haya nada
en ella ni en el cubo (barro,
alquitrán, gravilla, etc.) quepueda impedir que la ruedaquede sujeta firmemente contrael cubo.
Si hay algo, retírelo. Si no hay
buen contacto entre lassuperficies de montaje de la
rueda y el cubo, se pueden
aflojar las tuercas y soltarse la
rueda. Si se suelta una rueda,
puede perderse el control del
vehículo. Eso puede traducirse
en lesiones graves o mortales.
OBK069016

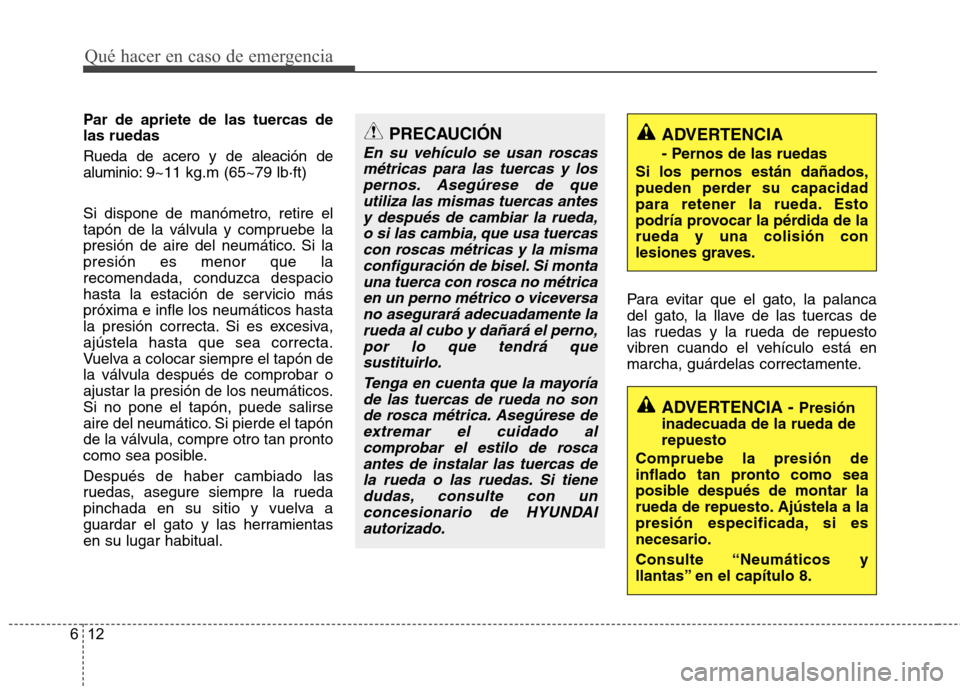

Qué hacer en caso de emergencia
12
6
Par de apriete de las tuercas de las ruedas Rueda de acero y de aleación de aluminio: 9~11 kg.m (65~79 lb·ft)
Si dispone de manómetro, retire el
tapón de la válvula y compruebe la
presión de aire del neumático. Si lapresión es menor que larecomendada, conduzca despacio
hasta la estación de servicio máspróxima e infle los neumáticos hasta
la presión correcta. Si es excesiva,ajústela hasta que sea correcta.
Vuelva a colocar siempre el tapón dela válvula después de comprobar o
ajustar la presión de los neumáticos.Si no pone el tapón, puede salirse
aire del neumático. Si pierde el tapónde la válvula, compre otro tan pronto
como sea posible. Después de haber cambiado las
ruedas, asegure siempre la rueda
pinchada en su sitio y vuelva a
guardar el gato y las herramientasen su lugar habitual. Para evitar que el gato, la palanca
del gato, la llave de las tuercas de
las ruedas y la rueda de repuesto
vibren cuando el vehículo está en
marcha, guárdelas correctamente.PRECAUCIÓN
En su vehículo se usan roscas
métricas para las tuercas y lospernos. Asegúrese de que utiliza las mismas tuercas antesy después de cambiar la rueda,o si las cambia, que usa tuercascon roscas métricas y la misma configuración de bisel. Si montauna tuerca con rosca no métricaen un perno métrico o viceversa no asegurará adecuadamente larueda al cubo y dañará el perno,por lo que tendrá que sustituirlo.
Tenga en cuenta que la mayoríade las tuercas de rueda no sonde rosca métrica. Asegúrese deextremar el cuidado al comprobar el estilo de roscaantes de instalar las tuercas dela rueda o las ruedas. Si tiene dudas, consulte con unconcesionario de HYUNDAIautorizado.
ADVERTENCIA
- Pernos de las ruedas
Si los pernos están dañados,
pueden perder su capacidad
para retener la rueda. Esto
podría provocar la pérdida de larueda y una colisión con
lesiones graves.
ADVERTENCIA - Presión
inadecuada de la rueda de repuesto
Compruebe la presión de
inflado tan pronto como sea
posible después de montar la
rueda de repuesto. Ajústela a la
presión especificada, si esnecesario.
Consulte “Neumáticos y
llantas” en el capítulo 8.

613
Qué hacer en caso de emergencia

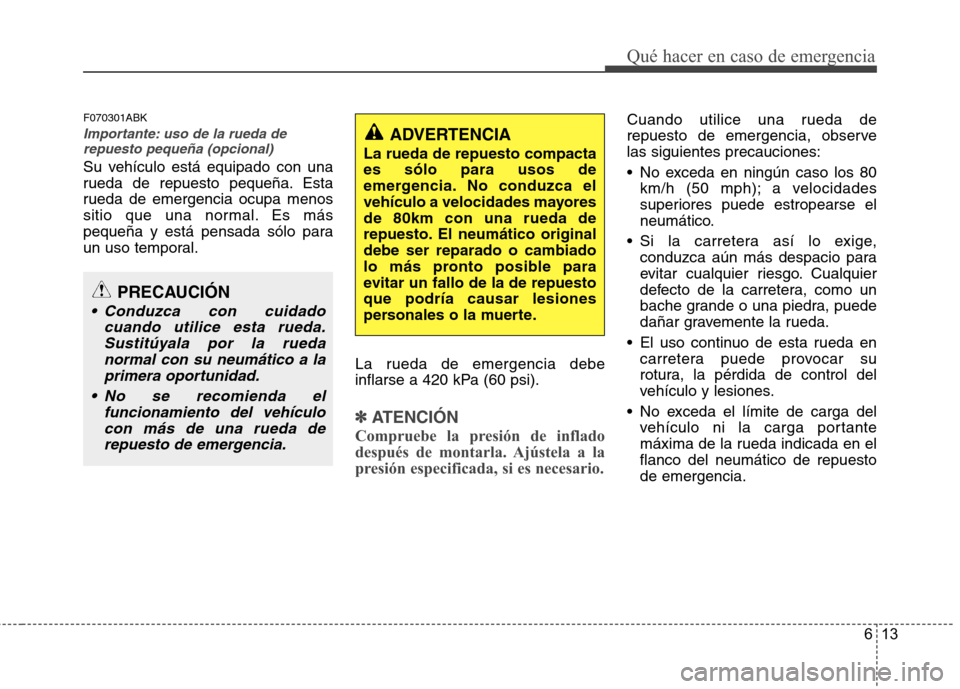

F070301ABK
Importante: uso de la rueda derepuesto pequeña (opcional)
Su vehículo está equipado con una
rueda de repuesto pequeña. Esta
rueda de emergencia ocupa menos
sitio que una normal. Es más
pequeña y está pensada sólo para
un uso temporal.
La rueda de emergencia debe
inflarse a 420 kPa (60 psi).
✽✽
ATENCIÓN
Compruebe la presión de inflado
después de montarla. Ajústela a la
presión especificada, si es necesario.
Cuando utilice una rueda de
repuesto de emergencia, observelas siguientes precauciones:
No exceda en ningún caso los 80 km/h (50 mph); a velocidades
superiores puede estropearse el
neumático.
Si la carretera así lo exige, conduzca aún más despacio para
evitar cualquier riesgo. Cualquier
defecto de la carretera, como un
bache grande o una piedra, puede
dañar gravemente la rueda.
El uso continuo de esta rueda en carretera puede provocar su
rotura, la pérdida de control del
vehículo y lesiones.
No exceda el límite de carga del vehículo ni la carga portante
máxima de la rueda indicada en elflanco del neumático de repuestode emergencia.
PRECAUCIÓN
Conduzca con cuidado
cuando utilice esta rueda.Sustitúyala por la ruedanormal con su neumático a laprimera oportunidad.
No se recomienda el funcionamiento del vehículocon más de una rueda derepuesto de emergencia.
ADVERTENCIA
La rueda de repuesto compacta es sólo para usos de
emergencia. No conduzca el
vehículo a velocidades mayoresde 80km con una rueda de
repuesto. El neumático originaldebe ser reparado o cambiado
lo más pronto posible para
evitar un fallo de la de repuestoque podría causar lesiones
personales o la muerte.

Qué hacer en caso de emergencia
14
6

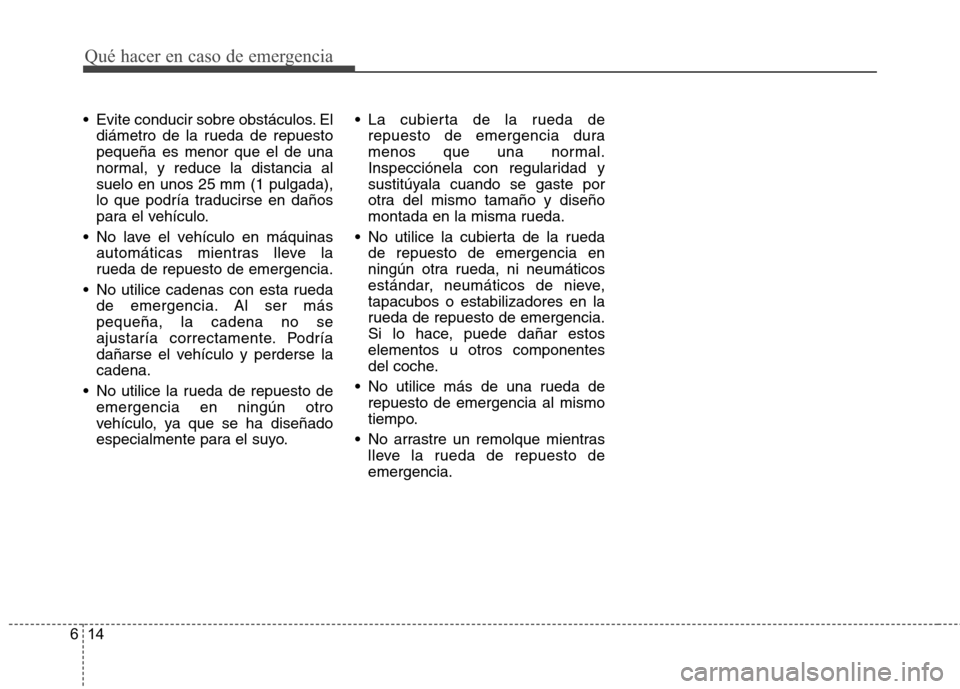

Evite conducir sobre obstáculos. El
diámetro de la rueda de repuesto pequeña es menor que el de una
normal, y reduce la distancia al
suelo en unos 25 mm (1 pulgada),
lo que podría traducirse en daños
para el vehículo.
No lave el vehículo en máquinas automáticas mientras lleve la
rueda de repuesto de emergencia.
No utilice cadenas con esta rueda de emergencia. Al ser máspequeña, la cadena no se
ajustaría correctamente. Podría
dañarse el vehículo y perderse lacadena.
No utilice la rueda de repuesto de emergencia en ningún otro
vehículo, ya que se ha diseñado
especialmente para el suyo. La cubierta de la rueda de
repuesto de emergencia dura
menos que una normal.
Inspecciónela con regularidad y
sustitúyala cuando se gaste por
otra del mismo tamaño y diseño
montada en la misma rueda.
No utilice la cubierta de la rueda de repuesto de emergencia en
ningún otra rueda, ni neumáticos
estándar, neumáticos de nieve,tapacubos o estabilizadores en la
rueda de repuesto de emergencia.
Si lo hace, puede dañar estoselementos u otros componentes
del coche.
No utilice más de una rueda de repuesto de emergencia al mismo
tiempo.
No arrastre un remolque mientras lleve la rueda de repuesto deemergencia.

615
Qué hacer en caso de emergencia

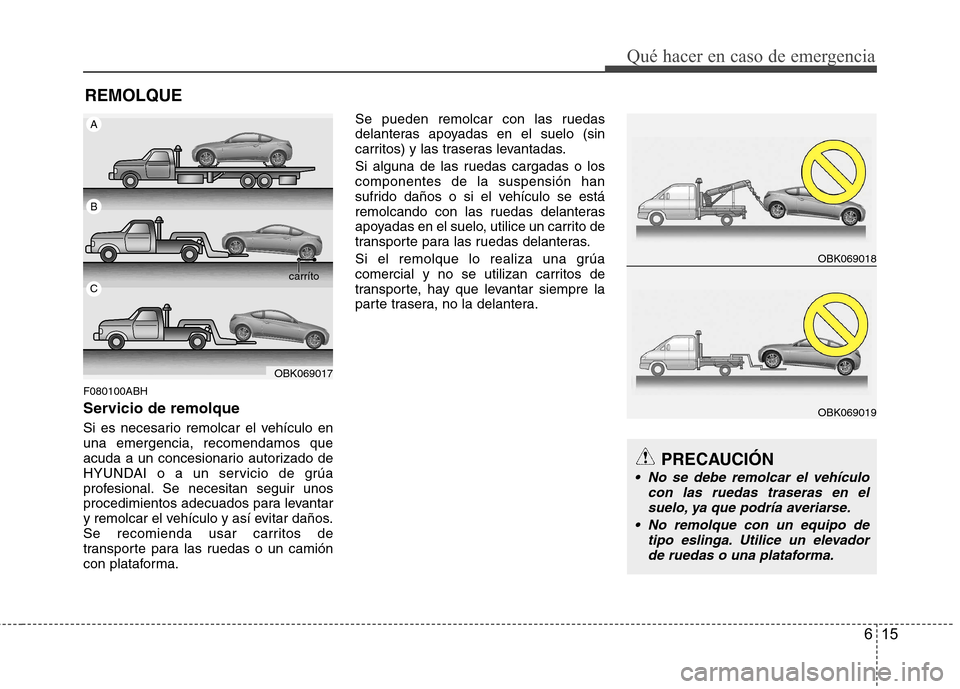

REMOLQUE
F080100ABH
Servicio de remolque
Si es necesario remolcar el vehículo en una emergencia, recomendamos que
acuda a un concesionario autorizado de
HYUNDAI o a un servicio de grúa
profesional. Se necesitan seguir unos
procedimientos adecuados para levantar
y remolcar el vehículo y así evitar daños.
Se recomienda usar carritos de
transporte para las ruedas o un camión
con plataforma. Se pueden remolcar con las ruedas
delanteras apoyadas en el suelo (sin
carritos) y las traseras levantadas.
Si alguna de las ruedas cargadas o los componentes de la suspensión han
sufrido daños o si el vehículo se está
remolcando con las ruedas delanteras
apoyadas en el suelo, utilice un carrito de
transporte para las ruedas delanteras.
Si el remolque lo realiza una grúa
comercial y no se utilizan carritos de
transporte, hay que levantar siempre la
parte trasera, no la delantera.
OBK069017
A
B
C
carríto
OBK069018
OBK069019
PRECAUCIÓN
No se debe remolcar el vehículo
con las ruedas traseras en el
suelo, ya que podría averiarse.
No remolque con un equipo de tipo eslinga. Utilice un elevadorde ruedas o una plataforma.

Qué hacer en caso de emergencia
16
6

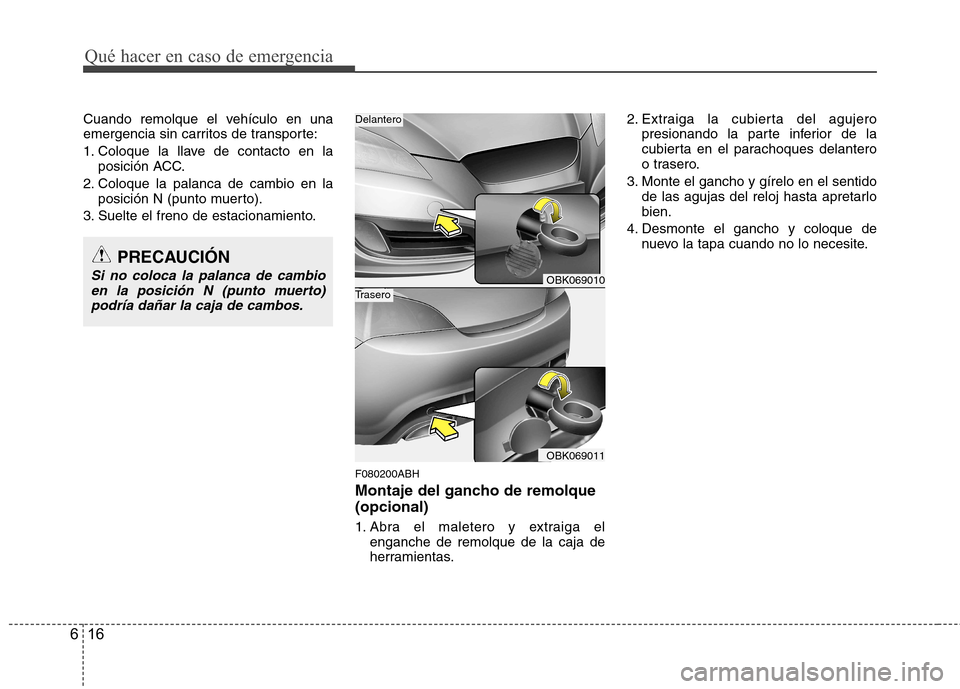

Cuando remolque el vehículo en una
emergencia sin carritos de transporte:
1. Coloque la llave de contacto en la
posición ACC.
2. Coloque la palanca de cambio en la posición N (punto muerto).
3. Suelte el freno de estacionamiento.
F080200ABH
Montaje del gancho de remolque (opcional)
1. Abra el maletero y extraiga elenganche de remolque de la caja de
herramientas. 2. Extraiga la cubierta del agujero
presionando la parte inferior de la
cubierta en el parachoques delantero
o trasero.
3. Monte el gancho y gírelo en el sentido de las agujas del reloj hasta apretarlobien.
4. Desmonte el gancho y coloque de nuevo la tapa cuando no lo necesite.
PRECAUCIÓN
Si no coloca la palanca de cambio
en la posición N (punto muerto)
podría dañar la caja de cambos.OBK069010
OBK069011
Delantero
Trasero

617
Qué hacer en caso de emergencia

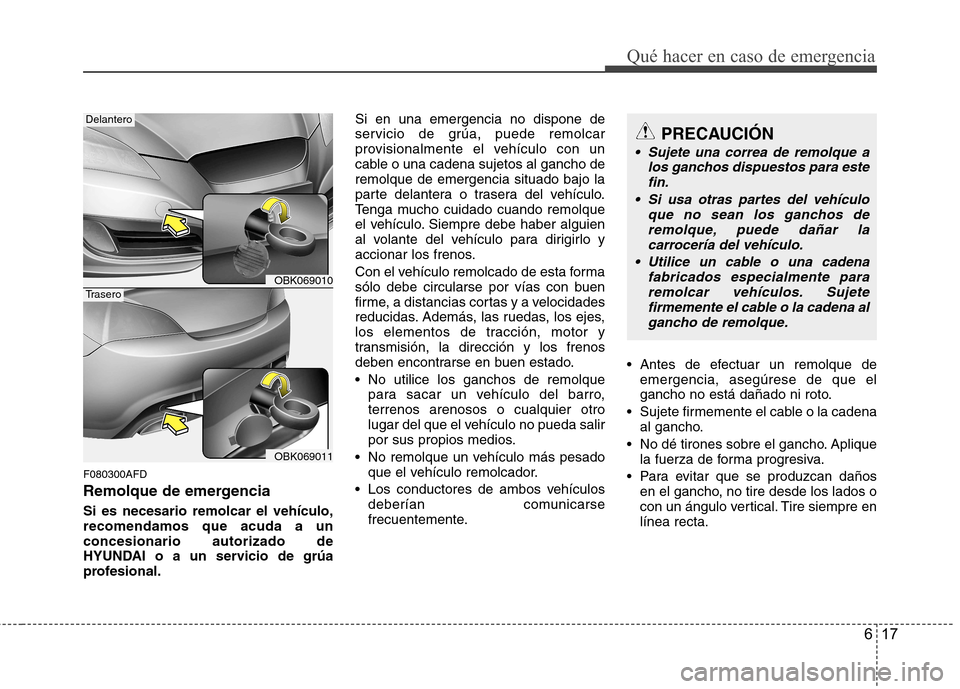

F080300AFD
Remolque de emergencia Si es necesario remolcar el vehículo, recomendamos que acuda a unconcesionario autorizado de
HYUNDAI o a un servicio de grúa
profesional.Si en una emergencia no dispone de
servicio de grúa, puede remolcar
provisionalmente el vehículo con un
cable o una cadena sujetos al gancho deremolque de emergencia situado bajo la
parte delantera o trasera del vehículo.
Tenga mucho cuidado cuando remolque
el vehículo. Siempre debe haber alguien
al volante del vehículo para dirigirlo y
accionar los frenos.
Con el vehículo remolcado de esta forma
sólo debe circularse por vías con buen
firme, a distancias cortas y a velocidades
reducidas. Además, las ruedas, los ejes,
los elementos de tracción, motor y
transmisión, la dirección y los frenos
deben encontrarse en buen estado.
No utilice los ganchos de remolque
para sacar un vehículo del barro, terrenos arenosos o cualquier otro
lugar del que el vehículo no pueda salir
por sus propios medios.
No remolque un vehículo más pesado que el vehículo remolcador.
Los conductores de ambos vehículos deberían comunicarse
frecuentemente. Antes de efectuar un remolque de
emergencia, asegúrese de que el
gancho no está dañado ni roto.
Sujete firmemente el cable o la cadena al gancho.
No dé tirones sobre el gancho. Aplique la fuerza de forma progresiva.
Para evitar que se produzcan daños en el gancho, no tire desde los lados o
con un ángulo vertical. Tire siempre enlínea recta.
PRECAUCIÓN
Sujete una correa de remolque a
los ganchos dispuestos para estefin.
Si usa otras partes del vehículo que no sean los ganchos deremolque, puede dañar la carrocería del vehículo.
Utilice un cable o una cadena fabricados especialmente pararemolcar vehículos. Sujetefirmemente el cable o la cadena al gancho de remolque.
OBK069010
OBK069011
Delantero
Trasero
