Hyundai Genesis Coupe 2011 Manual del propietario (in Spanish)

Qué hacer en caso de emergencia
18
6

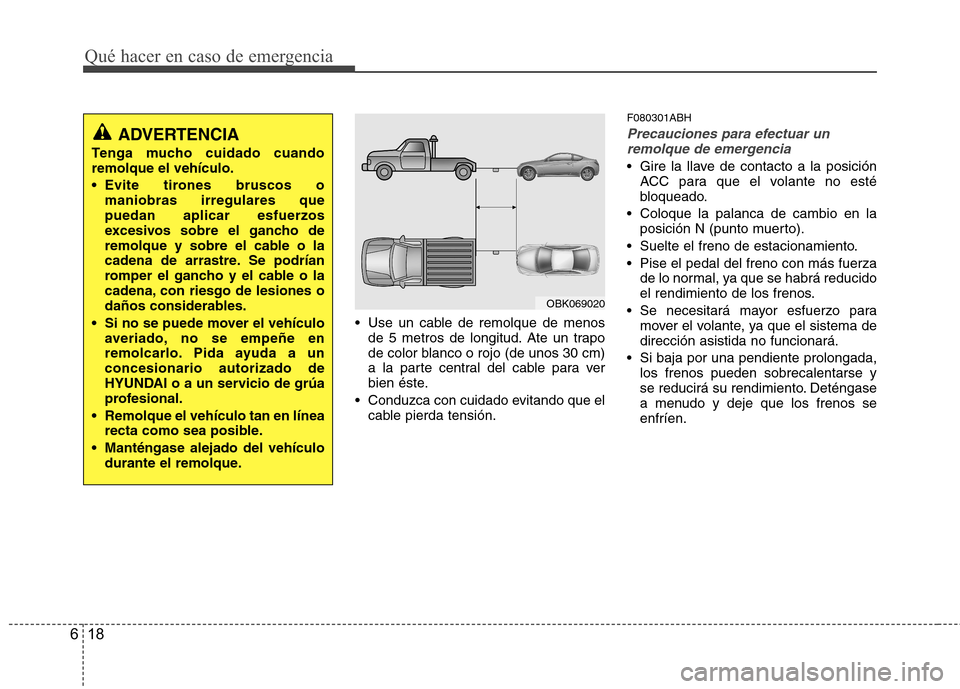

Use un cable de remolque de menos
de 5 metros de longitud. Ate un trapo
de color blanco o rojo (de unos 30 cm)
a la parte central del cable para ver
bien éste.
Conduzca con cuidado evitando que el cable pierda tensión. F080301ABH
Precauciones para efectuar un
remolque de emergencia
Gire la llave de contacto a la posición ACC para que el volante no esté
bloqueado.
Coloque la palanca de cambio en la posición N (punto muerto).
Suelte el freno de estacionamiento.
Pise el pedal del freno con más fuerza de lo normal, ya que se habrá reducido
el rendimiento de los frenos.
Se necesitará mayor esfuerzo para mover el volante, ya que el sistema dedirección asistida no funcionará.
Si baja por una pendiente prolongada, los frenos pueden sobrecalentarse y
se reducirá su rendimiento. Deténgase
a menudo y deje que los frenos seenfríen.
ADVERTENCIA
Tenga mucho cuidado cuando remolque el vehículo.
Evite tirones bruscos o maniobras irregulares que puedan aplicar esfuerzos
excesivos sobre el gancho de
remolque y sobre el cable o la
cadena de arrastre. Se podrían
romper el gancho y el cable o la
cadena, con riesgo de lesiones o
daños considerables.
Si no se puede mover el vehículo averiado, no se empeñe en
remolcarlo. Pida ayuda a unconcesionario autorizado de
HYUNDAI o a un servicio de grúa
profesional.
Remolque el vehículo tan en línea recta como sea posible.
Manténgase alejado del vehículo durante el remolque.
OBK069020

619
Qué hacer en caso de emergencia

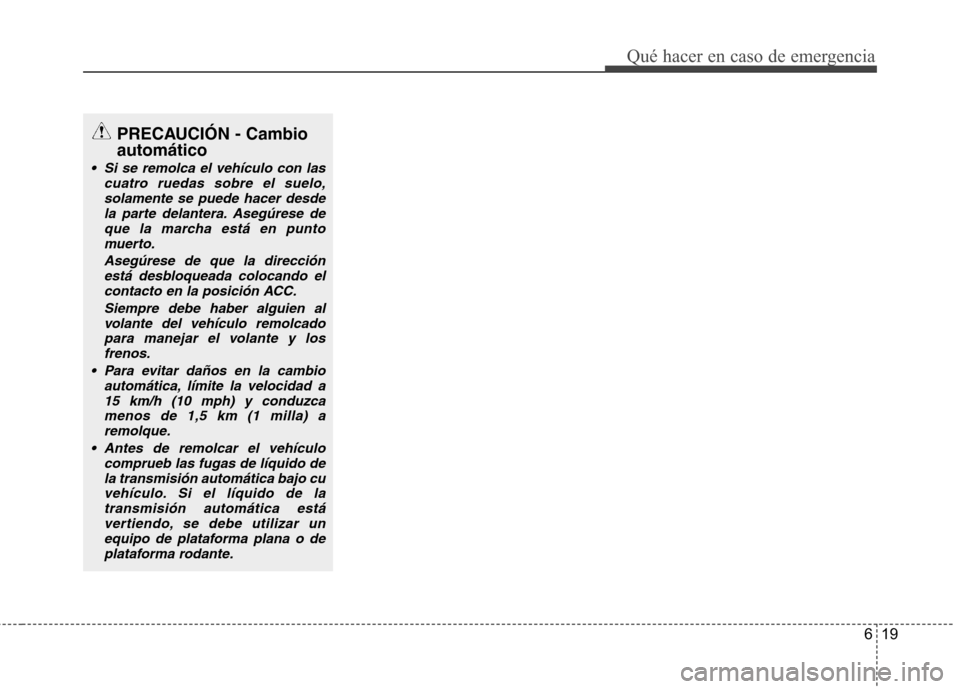

PRECAUCIÓN - Cambio automático
Si se remolca el vehículo con lascuatro ruedas sobre el suelo,solamente se puede hacer desde
la parte delantera. Asegúrese deque la marcha está en punto muerto.
Asegúrese de que la direcciónestá desbloqueada colocando elcontacto en la posición ACC.
Siempre debe haber alguien alvolante del vehículo remolcado para manejar el volante y los
frenos.
Para evitar daños en la cambio automática, límite la velocidad a15 km/h (10 mph) y conduzcamenos de 1,5 km (1 milla) a
remolque.
Antes de remolcar el vehículo comprueb las fugas de líquido dela transmisión automática bajo cu
vehículo. Si el líquido de latransmisión automática estávertiendo, se debe utilizar unequipo de plataforma plana o de
plataforma rodante.

7

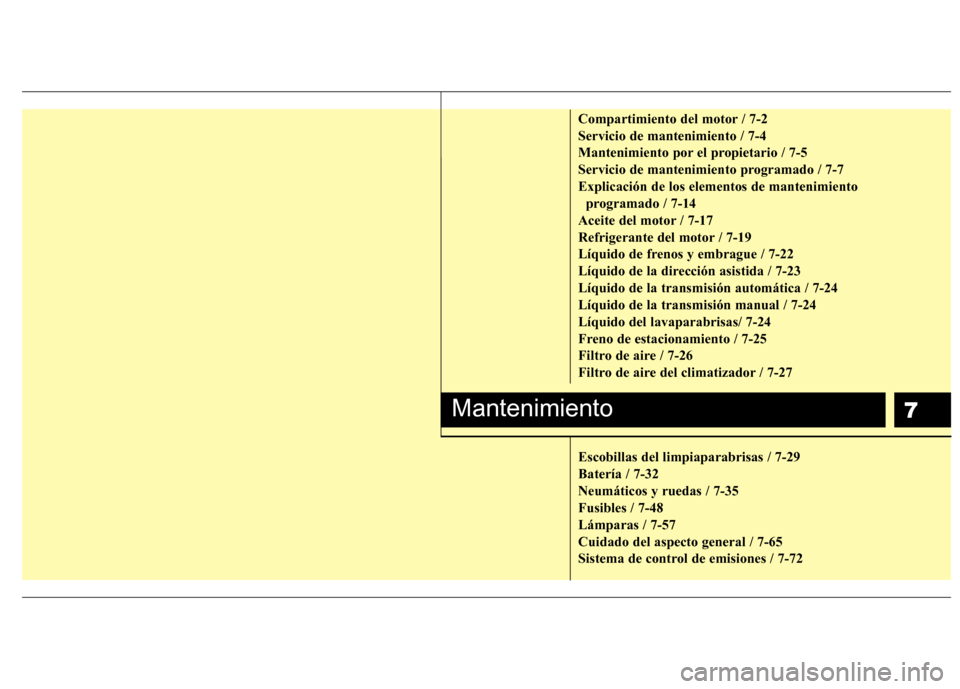

Compartimiento del motor / 7-2 Servicio de mantenimiento / 7-4
Mantenimiento por el propietario / 7-5
Servicio de mantenimiento programado / 7-7Explicación de los elementos de mantenimiento programado / 7-14
Aceite del motor / 7-17
Refrigerante del motor / 7-19
Líquido de frenos y embrague / 7-22
Líquido de la dirección asistida / 7-23Líquido de la transmisión automática / 7-24Líquido de la transmisión manual / 7-24Líquido del lavaparabrisas/ 7-24
Freno de estacionamiento / 7-25
Filtro de aire / 7-26
Filtro de aire del climatizador / 7-27 Escobillas del limpiaparabrisas / 7-29 Batería / 7-32Neumáticos y ruedas / 7-35Fusibles / 7-48Lámparas / 7-57Cuidado del aspecto general / 7-65
Sistema de control de emisiones / 7-72
Mantenimiento

Mantenimiento
2
7

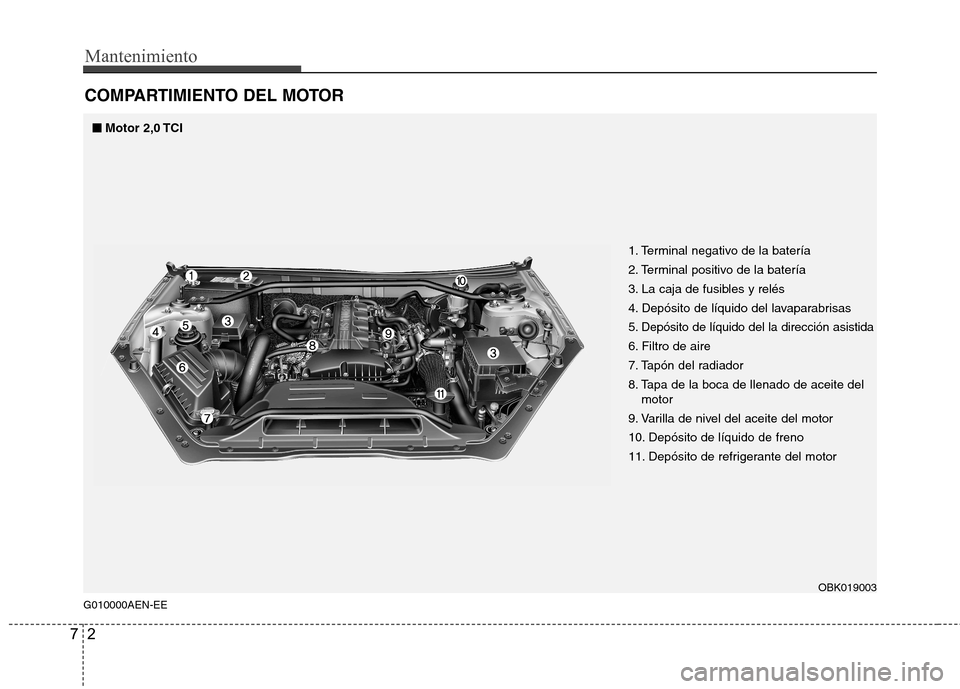

COMPARTIMIENTO DEL MOTOR
G010000AEN-EE
■■ Motor 2,0 TCI
OBK019003
1. Terminal negativo de la batería
2. Terminal positivo de la batería
3. La caja de fusibles y relés
4. Depósito de líquido del lavaparabrisas
5. Depósito de líquido del la dirección asistida
6. Filtro de aire
7. Tapón del radiador
8. Tapa de la boca de llenado de aceite delmotor
9. Varilla de nivel del aceite del motor
10. Depósito de líquido de freno
11. Depósito de refrigerante del motor

73
Mantenimiento

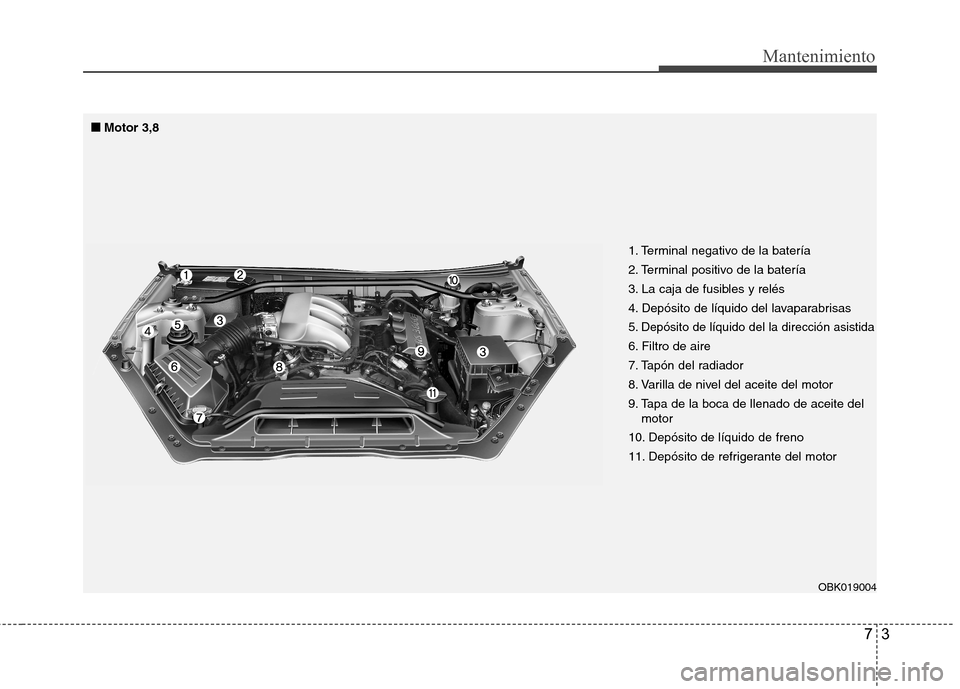

■■Motor 3,8
1. Terminal negativo de la batería
2. Terminal positivo de la batería
3. La caja de fusibles y relés
4. Depósito de líquido del lavaparabrisas
5. Depósito de líquido del la dirección asistida
6. Filtro de aire
7. Tapón del radiador
8. Varilla de nivel del aceite del motor
9. Tapa de la boca de llenado de aceite delmotor
10. Depósito de líquido de freno
11. Depósito de refrigerante del motor
OBK019004

Mantenimiento
4
7

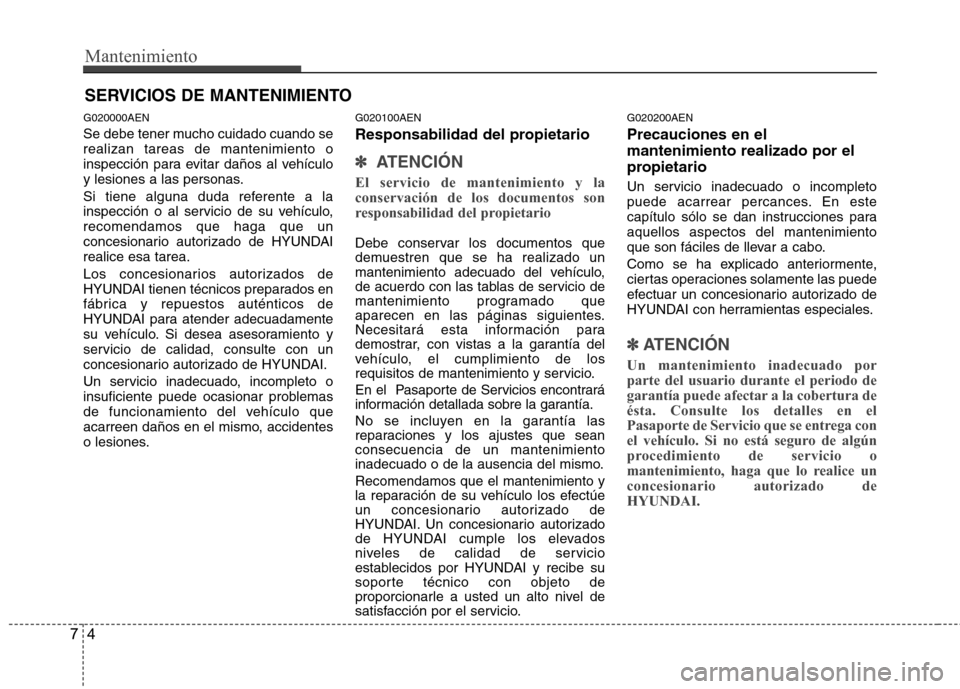

SERVICIOS DE MANTENIMIENTO
G020000AEN
Se debe tener mucho cuidado cuando se realizan tareas de mantenimiento o
inspección para evitar daños al vehículo
y lesiones a las personas.
Si tiene alguna duda referente a la
inspección o al servicio de su vehículo,recomendamos que haga que un
concesionario autorizado de HYUNDAIrealice esa tarea.
Los concesionarios autorizados de
HYUNDAI tienen técnicos preparados en
fábrica y repuestos auténticos de
HYUNDAI para atender adecuadamente
su vehículo. Si desea asesoramiento y
servicio de calidad, consulte con un
concesionario autorizado de HYUNDAI.
Un servicio inadecuado, incompleto o
insuficiente puede ocasionar problemas
de funcionamiento del vehículo que
acarreen daños en el mismo, accidentes
o lesiones. G020100AEN
Responsabilidad del propietario
✽✽

ATENCIÓN
El servicio de mantenimiento y la conservación de los documentos son
responsabilidad del propietario
Debe conservar los documentos que
demuestren que se ha realizado un
mantenimiento adecuado del vehículo,
de acuerdo con las tablas de servicio de
mantenimiento programado que
aparecen en las páginas siguientes.
Necesitará esta información para
demostrar, con vistas a la garantía del
vehículo, el cumplimiento de los
requisitos de mantenimiento y servicio.
En el Pasaporte de Servicios encontrará
información detallada sobre la garantía.
No se incluyen en la garantía las
reparaciones y los ajustes que seanconsecuencia de un mantenimiento
inadecuado o de la ausencia del mismo. Recomendamos que el mantenimiento y
la reparación de su vehículo los efectúe
un concesionario autorizado de
HYUNDAI. Un concesionario autorizado
de HYUNDAI cumple los elevados
niveles de calidad de servicio
establecidos por HYUNDAI y recibe su
soporte técnico con objeto de
proporcionarle a usted un alto nivel de
satisfacción por el servicio. G020200AEN Precauciones en el mantenimiento realizado por el
propietario
Un servicio inadecuado o incompleto
puede acarrear percances. En este
capítulo sólo se dan instrucciones paraaquellos aspectos del mantenimiento
que son fáciles de llevar a cabo.
Como se ha explicado anteriormente,
ciertas operaciones solamente las puede
efectuar un concesionario autorizado de
HYUNDAI con herramientas especiales.
✽✽
ATENCIÓN
Un mantenimiento inadecuado por parte del usuario durante el periodo de
garantía puede afectar a la cobertura deésta. Consulte los detalles en el
Pasaporte de Servicio que se entrega con
el vehículo. Si no está seguro de algún
procedimiento de servicio o
mantenimiento, haga que lo realice unconcesionario autorizado deHYUNDAI.

75
Mantenimiento

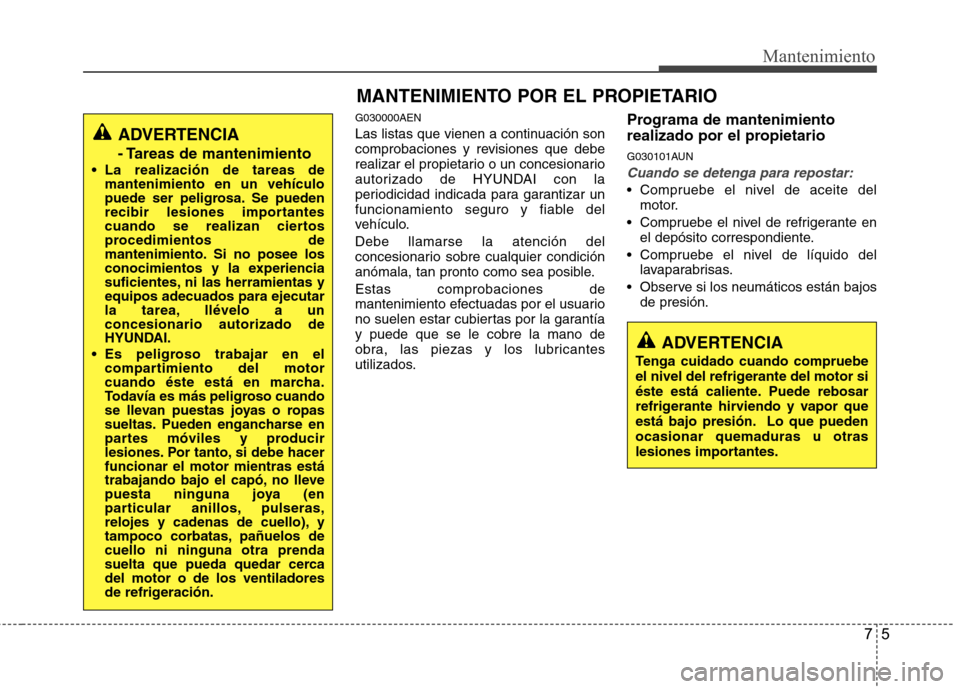

MANTENIMIENTO POR EL PROPIETARIO
G030000AEN
Las listas que vienen a continuación son
comprobaciones y revisiones que debe
realizar el propietario o un concesionario
autorizado de HYUNDAI con la
periodicidad indicada para garantizar un
funcionamiento seguro y fiable del
vehículo. Debe llamarse la atención del
concesionario sobre cualquier condición
anómala, tan pronto como sea posible. Estas comprobaciones de
mantenimiento efectuadas por el usuario
no suelen estar cubiertas por la garantíay puede que se le cobre la mano de
obra, las piezas y los lubricantes
utilizados. Programa de mantenimiento
realizado por el propietario
G030101AUN
Cuando se detenga para repostar:
Compruebe el nivel de aceite del
motor.
Compruebe el nivel de refrigerante en el depósito correspondiente.
Compruebe el nivel de líquido del lavaparabrisas.
Observe si los neumáticos están bajos de presión.
ADVERTENCIA
- Tareas de mantenimiento
La realización de tareas de mantenimiento en un vehículo
puede ser peligrosa. Se pueden
recibir lesiones importantes
cuando se realizan ciertos
procedimientos de
mantenimiento. Si no posee los
conocimientos y la experiencia
suficientes, ni las herramientas yequipos adecuados para ejecutar
la tarea, llévelo a unconcesionario autorizado de
HYUNDAI.
Es peligroso trabajar en el compartimiento del motor
cuando éste está en marcha.
Todavía es más peligroso cuando
se llevan puestas joyas o ropas
sueltas. Pueden engancharse en
partes móviles y producir
lesiones. Por tanto, si debe hacerfuncionar el motor mientras está
trabajando bajo el capó, no lleve
puesta ninguna joya (en
particular anillos, pulseras,
relojes y cadenas de cuello), y
tampoco corbatas, pañuelos decuello ni ninguna otra prenda
suelta que pueda quedar cercadel motor o de los ventiladores
de refrigeración.
ADVERTENCIA
Tenga cuidado cuando compruebe
el nivel del refrigerante del motor si
éste está caliente. Puede rebosar
refrigerante hirviendo y vapor que
está bajo presión. Lo que puedenocasionar quemaduras u otras
lesiones importantes.

Mantenimiento
6
7

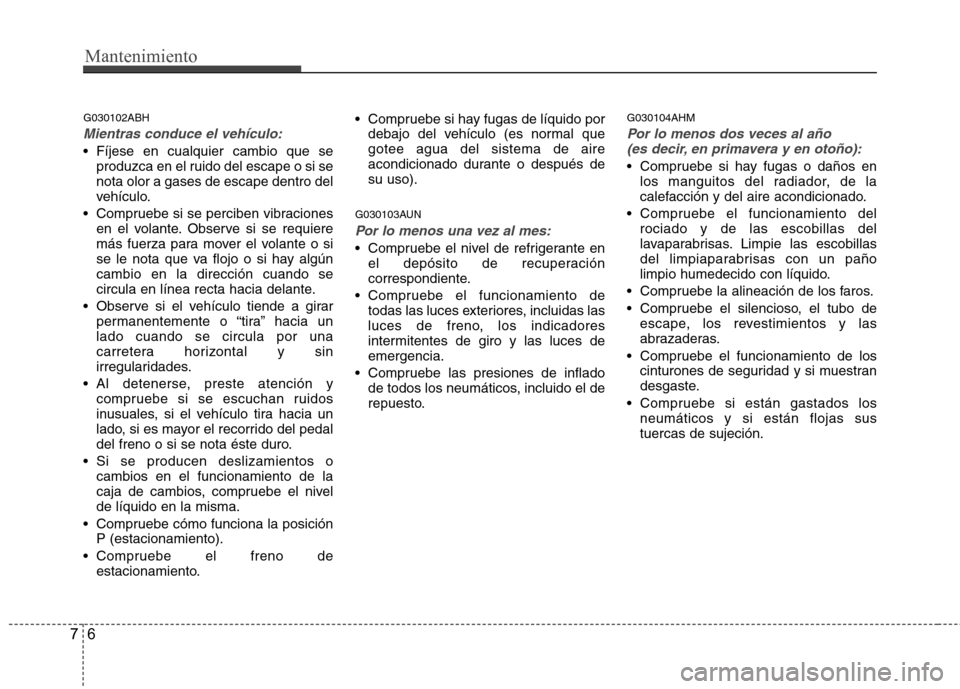

G030102ABH
Mientras conduce el vehículo:
Fíjese en cualquier cambio que se
produzca en el ruido del escape o si se nota olor a gases de escape dentro del
vehículo.
Compruebe si se perciben vibraciones en el volante. Observe si se requiere
más fuerza para mover el volante o si
se le nota que va flojo o si hay algúncambio en la dirección cuando se
circula en línea recta hacia delante.
Observe si el vehículo tiende a girar permanentemente o “tira” hacia unlado cuando se circula por una
carretera horizontal y sin
irregularidades.
Al detenerse, preste atención y compruebe si se escuchan ruidos
inusuales, si el vehículo tira hacia un
lado, si es mayor el recorrido del pedal
del freno o si se nota éste duro.
Si se producen deslizamientos o cambios en el funcionamiento de la
caja de cambios, compruebe el nivelde líquido en la misma.
Compruebe cómo funciona la posición P (estacionamiento).
Compruebe el freno de estacionamiento. Compruebe si hay fugas de líquido por
debajo del vehículo (es normal quegotee agua del sistema de aire
acondicionado durante o después desu uso).
G030103AUN
Por lo menos una vez al mes:
Compruebe el nivel de refrigerante en el depósito de recuperación
correspondiente.
Compruebe el funcionamiento de todas las luces exteriores, incluidas las
luces de freno, los indicadores
intermitentes de giro y las luces deemergencia.
Compruebe las presiones de inflado de todos los neumáticos, incluido el de
repuesto. G030104AHM
Por lo menos dos veces al año
(es decir, en primavera y en otoño):
Compruebe si hay fugas o daños en los manguitos del radiador, de la
calefacción y del aire acondicionado.
Compruebe el funcionamiento del rociado y de las escobillas del
lavaparabrisas. Limpie las escobillas
del limpiaparabrisas con un paño
limpio humedecido con líquido.
Compruebe la alineación de los faros.
Compruebe el silencioso, el tubo de escape, los revestimientos y las
abrazaderas.
Compruebe el funcionamiento de los cinturones de seguridad y si muestran
desgaste.
Compruebe si están gastados los neumáticos y si están flojas sustuercas de sujeción.

77
Mantenimiento

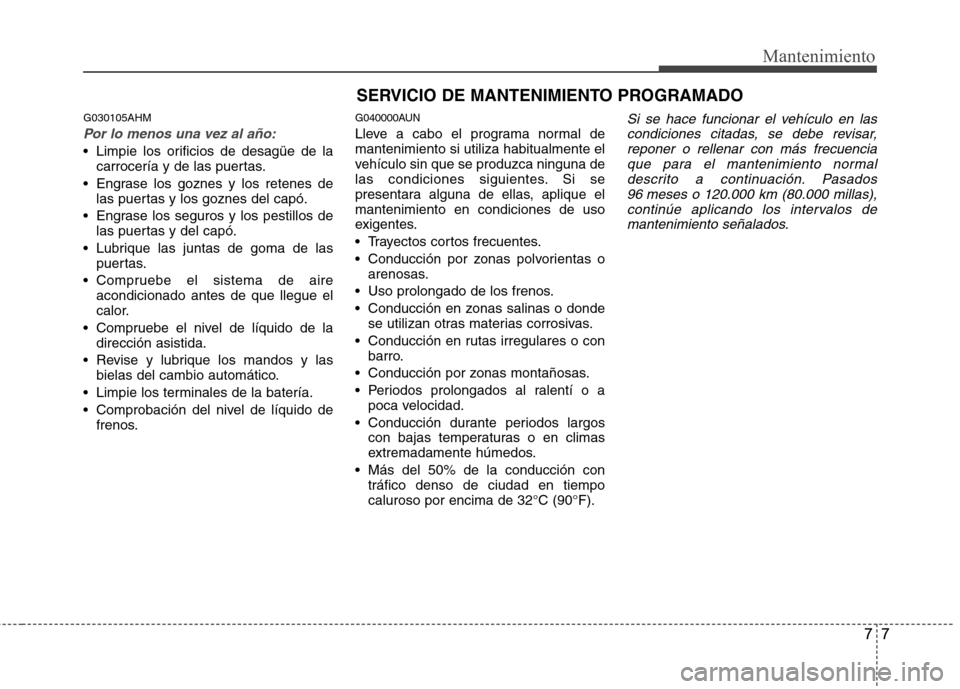

SERVICIO DE MANTENIMIENTO PROGRAMADO
G030105AHM
Por lo menos una vez al año:
Limpie los orificios de desagüe de lacarrocería y de las puertas.
Engrase los goznes y los retenes de las puertas y los goznes del capó.
Engrase los seguros y los pestillos de las puertas y del capó.
Lubrique las juntas de goma de las puertas.
Compruebe el sistema de aire acondicionado antes de que llegue el
calor.
Compruebe el nivel de líquido de la dirección asistida.
Revise y lubrique los mandos y las bielas del cambio automático.
Limpie los terminales de la batería.
Comprobación del nivel de líquido de frenos. G040000AUN

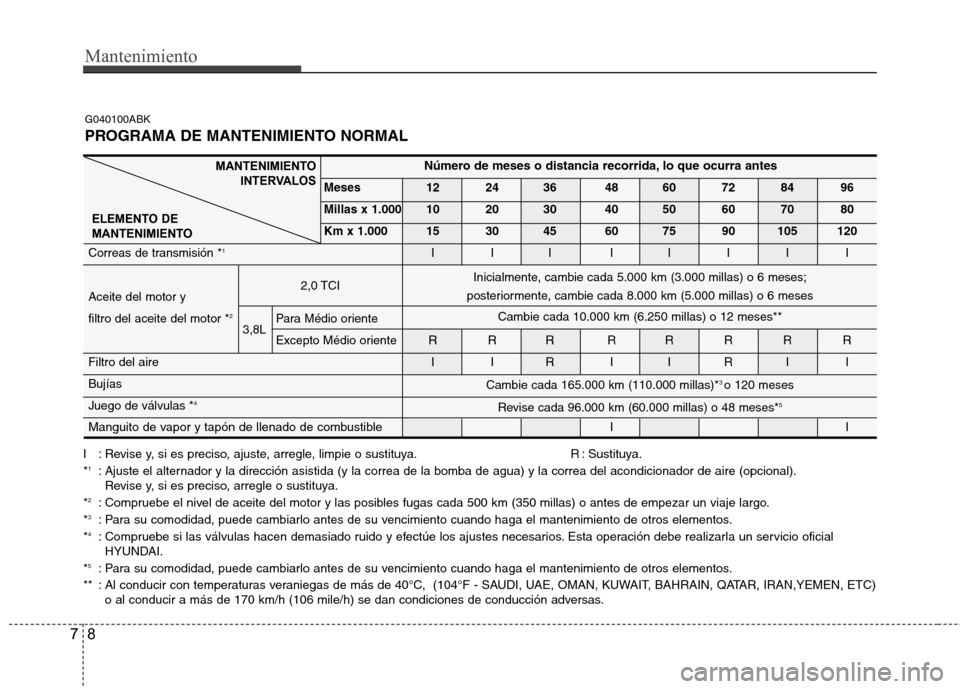

Lleve a cabo el programa normal de mantenimiento si utiliza habitualmente el
vehículo sin que se produzca ninguna de
las condiciones siguientes. Si se
presentara alguna de ellas, aplique elmantenimiento en condiciones de uso
exigentes.
Trayectos cortos frecuentes.
Conducción por zonas polvorientas o
arenosas.
Uso prolongado de los frenos.
Conducción en zonas salinas o donde se utilizan otras materias corrosivas.
Conducción en rutas irregulares o con barro.
Conducción por zonas montañosas.
Periodos prolongados al ralentí o a poca velocidad.
Conducción durante periodos largos con bajas temperaturas o en climas
extremadamente húmedos.
Más del 50% de la conducción con tráfico denso de ciudad en tiempocaluroso por encima de 32°C (90°F).
Si se hace funcionar el vehículo en las
condiciones citadas, se debe revisar, reponer o rellenar con más frecuenciaque para el mantenimiento normal
descrito a continuación. Pasados96 meses o 120.000 km (80.000 millas),continúe aplicando los intervalos de
mantenimiento señalados.

Mantenimiento
8
7
I : Revise y, si es preciso, ajuste, arregle, limpie o sustituya. R : Sustituya. * 1
: Ajuste el alternador y la dirección asistida (y la correa de la bomba de agua) y la correa del acondicionador de aire (opciona l).
Revise y, si es preciso, arregle o sustituya.
* 2
: Compruebe el nivel de aceite del motor y las posibles fugas cada 500 km (350 millas) o antes de empezar un viaje largo.
* 3
: Para su comodidad, puede cambiarlo antes de su vencimiento cuando haga el mantenimiento de otros elementos.
* 4
: Compruebe si las válvulas hacen demasiado ruido y efectúe los ajustes necesarios. Esta operación debe realizarla un servicio of icial
HYUNDAI.
* 5
: Para su comodidad, puede cambiarlo antes de su vencimiento cuando haga el mantenimiento de otros elementos.
** : Al conducir con temperaturas veraniegas de más de 40°C, (104°F - SAUDI, UAE, OMAN, KUWAIT, BAHRAIN, QATAR, IRAN,YEMEN, ETC) o al conducir a más de 170 km/h (106 mile/h) se dan condiciones de conducción adversas.
MANTENIMIENTO INTERVALOS
ELEMENTO DE
MANTENIMIENTONúmero de meses o distancia recorrida, lo que ocurra antes
Meses 12 24 36 48 60 72 84 96
Millas x 1.000 10 20 30 40 50 60 70 80
Km x 1.000 15 30 45 60 75 90 105 120
Correas de transmisión * 1
III IIIII
Aceite del motor yfiltro del aceite del motor * 2
Para Médio oriente
Excepto Médio oriente R R R R R R R R
Filtro del aire I I R I I R I I
Bujías
Juego de válvulas * 4
Manguito de vapor y tapón de llenado de combustible
II
Cambie cada 165.000 km (110.000 millas)* 3
o 120 meses
Cambie cada 10.000 km (6.250 millas) o 12 meses**
Revise cada 96.000 km (60.000 millas) o 48 meses* 5
Inicialmente, cambie cada 5.000 km (3.000 millas) o 6 meses;
posteriormente, cambie cada 8.000 km (5.000 millas) o 6 meses
G040100ABK
PROGRAMA DE MANTENIMIENTO NORMAL
3,8L 2,0 TCI
