Hyundai Genesis Coupe 2013 Betriebsanleitung (in German)
Manufacturer: HYUNDAI, Model Year: 2013, Model line: Genesis Coupe, Model: Hyundai Genesis Coupe 2013Pages: 440, PDF Size: 38.51 MB
Page 21 of 440

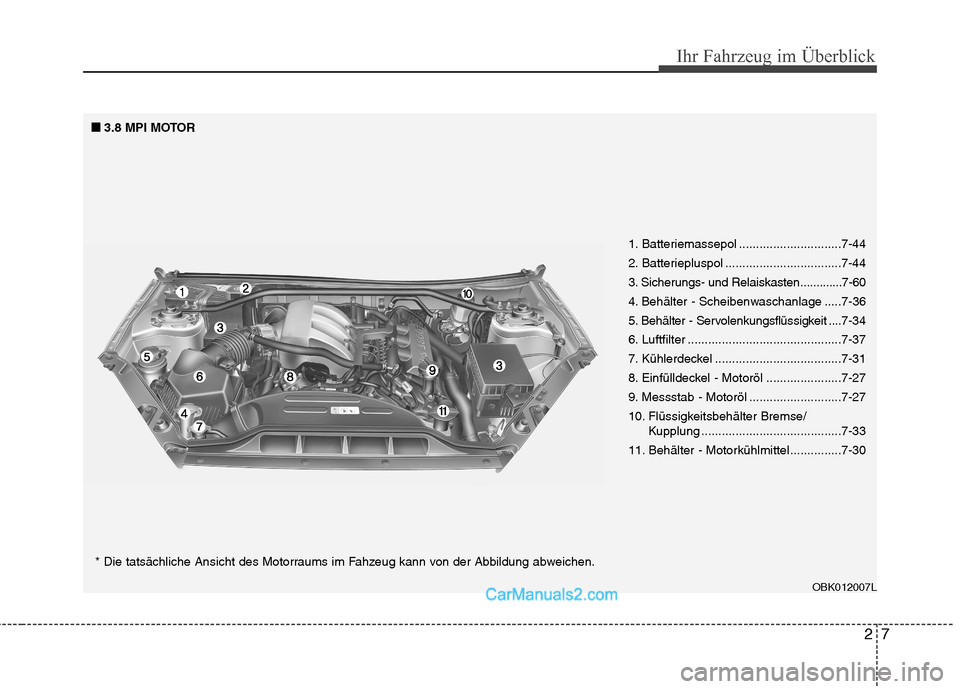

27
Ihr Fahrzeug im Überblick
1. Batteriemassepol ..............................7-44
2. Batteriepluspol ..................................7-44
3. Sicherungs- und Relaiskasten .............7-60
4. Behälter - Scheibenwaschanlage .....7-36
5. Behälter - Servolenkungsflüssigkeit ....7-34
6. Luftfilter .............................................7-37
7. Kühlerdeckel .....................................7-31
8. Einfülldeckel - Motoröl ......................7-27
9. Messstab - Motoröl ...........................7-27
10. Flüssigkeitsbehälter Bremse/ Kupplung .........................................7-33
11. Behälter - Motorkühlmittel...............7-30
■
■
3.8 MPI MOTOR
* Die tatsächliche Ansicht des Motorraums im Fahzeug kann von der Abbildung abweichen.
OBK012007L

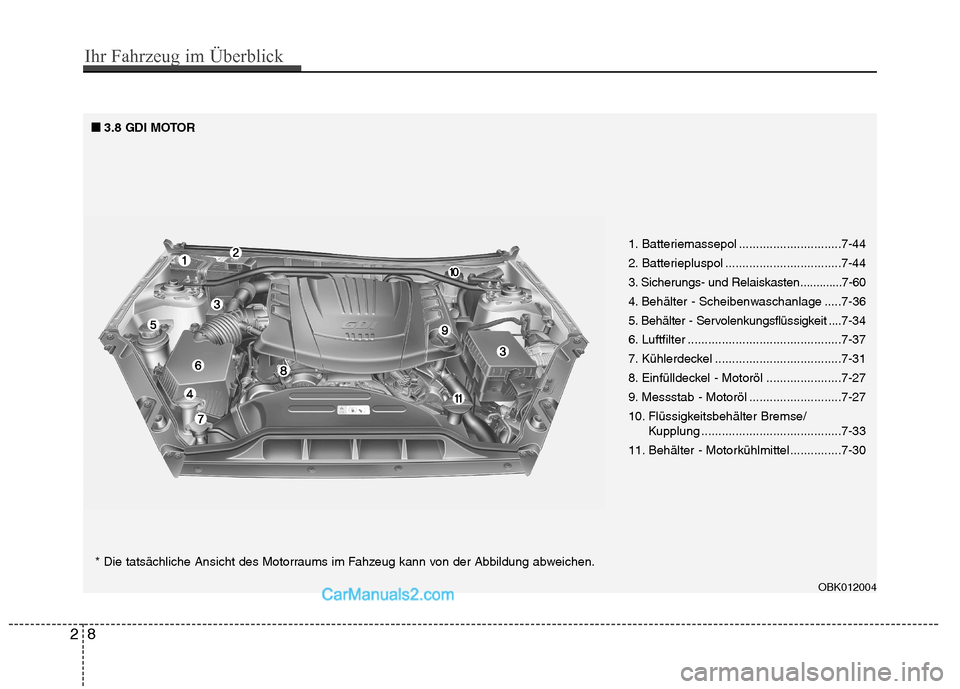

Page 22 of 440
1. Batteriemassepol ..............................7-44
2. Batteriepluspol ..................................7-44
3. Sicherungs- und Relaiskasten .............7-60
4. Behälter - Scheibenwaschanlage .....7-36
5. Behälter - Servolenkungsflüssigkeit ....7-34
6. Luftfilter .............................................7-37
7. Kühlerdeckel .....................................7-31
8. Einfülldeckel - Motoröl ......................7-27
9. Messstab - Motoröl ...........................7-27
10. Flüssigkeitsbehälter Bremse/ Kupplung .........................................7-33
11. Behälter - Motorkühlmittel...............7-30
■
■
3.8 GDI MOTOR
* Die tatsächliche Ansicht des Motorraums im Fahzeug kann von der Abbildung abweichen.
OBK012004
28
Ihr Fahrzeug im Überblick
Page 23 of 440
3
Sitze / 3-2 Sicherheitsgurte / 3-16Kinderrückhaltesysteme / 3-27Airbags - ergänzendes rückhaltesystem / 3-38
Sicherheitssysteme Ihres Fahrzeugs

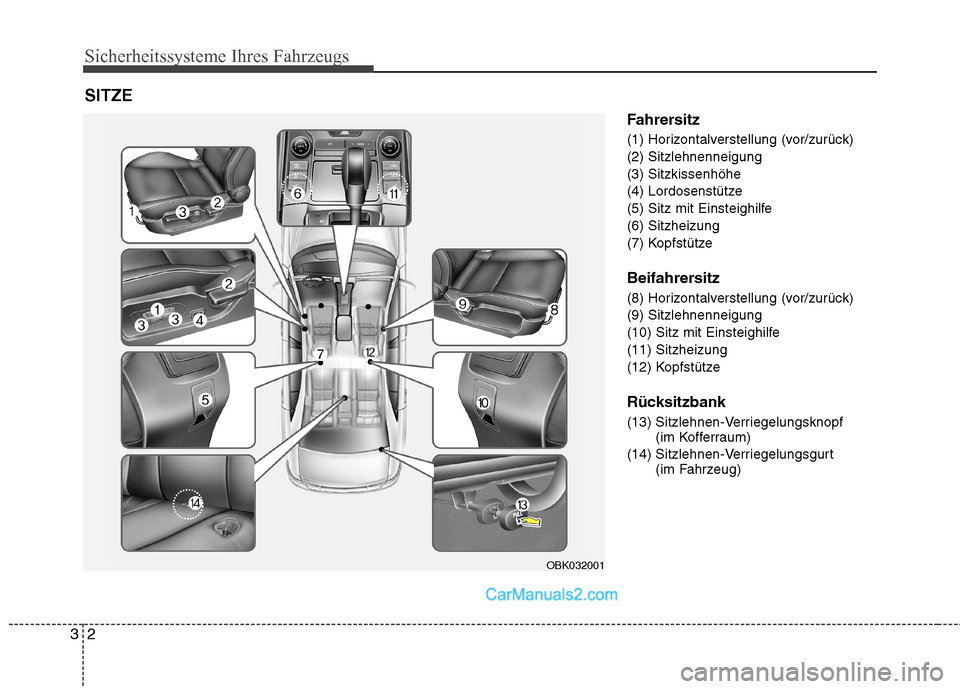

Page 24 of 440
Sicherheitssysteme Ihres Fahrzeugs
2
3
Fahrersitz
(1) Horizontalverstellung (vor/zurück) (2) Sitzlehnenneigung(3) Sitzkissenhöhe
(4) Lordosenstütze
(5) Sitz mit Einsteighilfe(6) Sitzheizung
(7) Kopfstütze
Beifahrersitz
(8) Horizontalverstellung (vor/zurück) (9) Sitzlehnenneigung
(10) Sitz mit Einsteighilfe(11) Sitzheizung
(12) Kopfstütze
Rücksitzbank
(13) Sitzlehnen-Verriegelungsknopf
(im Kofferraum)
(14) Sitzlehnen-Verriegelungsgurt (im Fahrzeug)
SITZE
OBK032001

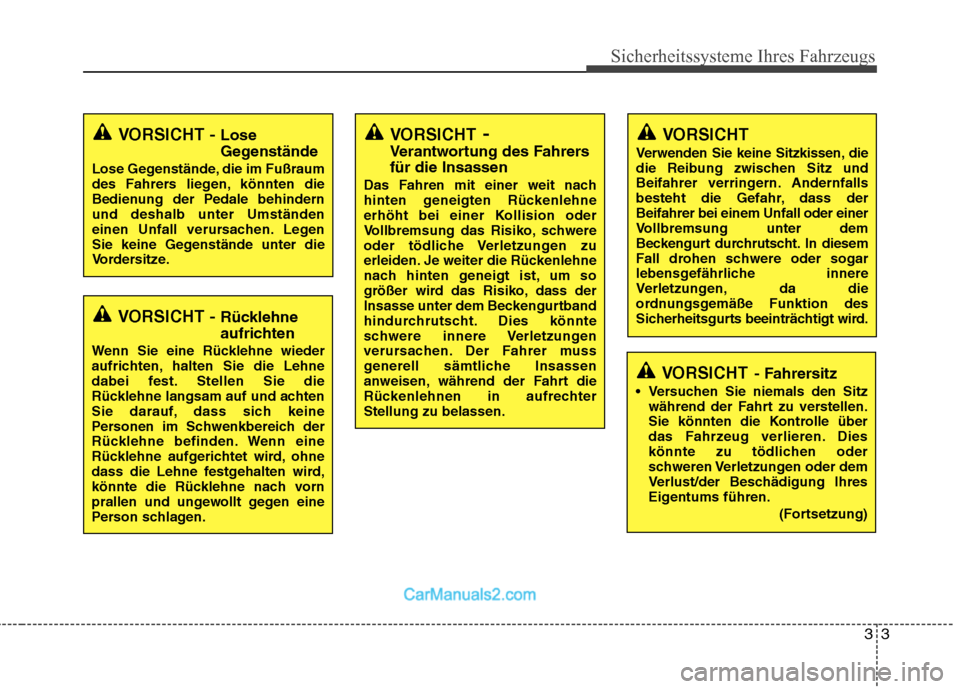

Page 25 of 440
33
Sicherheitssysteme Ihres Fahrzeugs
VORSICHT- Fahrersitz
Versuchen Sie niemals den Sitz während der Fahrt zu verstellen.
Sie könnten die Kontrolle über
das Fahrzeug verlieren. Dies
könnte zu tödlichen oder
schweren Verletzungen oder dem
Verlust/der Beschädigung Ihres
Eigentums führen.
(Fortsetzung)
VORSICHT - Rücklehne
aufrichten
Wenn Sie eine Rücklehne wieder
aufrichten, halten Sie die Lehne
dabei fest. Stellen Sie die
Rücklehne langsam auf und achten
Sie darauf, dass sich keine
Personen im Schwenkbereich der
Rücklehne befinden. Wenn eine
Rücklehne aufgerichtet wird, ohne
dass die Lehne festgehalten wird,
könnte die Rücklehne nach vorn
prallen und ungewollt gegen eine
Person schlagen.
VORSICHT - Lose
Gegenstände
Lose Gegenstände, die im Fußraum
des Fahrers liegen, könnten die
Bedienung der Pedale behindernund deshalb unter Umständen
einen Unfall verursachen. Legen
Sie keine Gegenstände unter die
Vordersitze.VORSICHT -
Verantwortung des Fahrers für die Insassen
Das Fahren mit einer weit nach
hinten geneigten Rückenlehne
erhöht bei einer Kollision oder
Vollbremsung das Risiko, schwere
oder tödliche Verletzungen zu
erleiden. Je weiter die Rückenlehne
nach hinten geneigt ist, um so
größer wird das Risiko, dass der
Insasse unter dem Beckengurtband
hindurchrutscht. Dies könnte
schwere innere Verletzungen
verursachen. Der Fahrer muss
generell sämtliche Insassen
anweisen, während der Fahrt die
Rückenlehnen in aufrechterStellung zu belassen.VORSICHT
Verwenden Sie keine Sitzkissen, die
die Reibung zwischen Sitz und
Beifahrer verringern. Andernfalls
besteht die Gefahr, dass derBeifahrer bei einem Unfall oder einer
Vollbremsung unter dem
Beckengurt durchrutscht. In diesem
Fall drohen schwere oder sogar
lebensgefährliche innere
Verletzungen, da die
ordnungsgemäße Funktion des
Sicherheitsgurts beeinträchtigt wird.

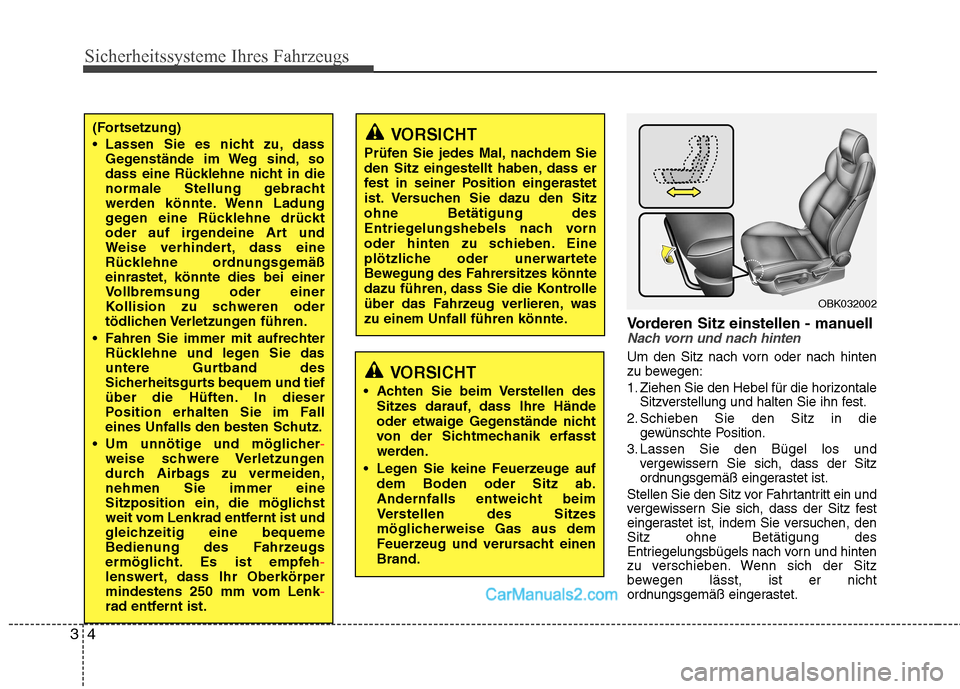

Page 26 of 440
Sicherheitssysteme Ihres Fahrzeugs
4
3
Vorderen Sitz einstellen - manuellNach vorn und nach hinten
Um den Sitz nach vorn oder nach hinten
zu bewegen:
1. Ziehen Sie den Hebel für die horizontale
Sitzverstellung und halten Sie ihn fest.
2. Schieben Sie den Sitz in die gewünschte Position.
3. Lassen Sie den Bügel los und vergewissern Sie sich, dass der Sitz
ordnungsgemäß eingerastet ist.
Stellen Sie den Sitz vor Fahrtantritt ein und
vergewissern Sie sich, dass der Sitz fest
eingerastet ist, indem Sie versuchen, denSitz ohne Betätigung des
Entriegelungsbügels nach vorn und hinten
zu verschieben. Wenn sich der Sitz
bewegen lässt, ist er nicht
ordnungsgemäß eingerastet.
VORSICHT
Prüfen Sie jedes Mal, nachdem Sie
den Sitz eingestellt haben, dass er
fest in seiner Position eingerastet
ist. Versuchen Sie dazu den Sitzohne Betätigung des
Entriegelungshebels nach vorn
oder hinten zu schieben. Eine
plötzliche oder unerwartete
Bewegung des Fahrersitzes könnte
dazu führen, dass Sie die Kontrolle
über das Fahrzeug verlieren, was
zu einem Unfall führen könnte.(Fortsetzung)
Lassen Sie es nicht zu, dass Gegenstände im Weg sind, so
dass eine Rücklehne nicht in die
normale Stellung gebracht
werden könnte. Wenn Ladung
gegen eine Rücklehne drückt
oder auf irgendeine Art und
Weise verhindert, dass eine
Rücklehne ordnungsgemäß
einrastet, könnte dies bei einer
Vollbremsung oder einer
Kollision zu schweren oder
tödlichen Verletzungen führen.
Fahren Sie immer mit aufrechter Rücklehne und legen Sie das
untere Gurtband des
Sicherheitsgurts bequem und tief
über die Hüften. In dieser
Position erhalten Sie im Fall
eines Unfalls den besten Schutz.
Um unnötige und möglicher
-weise schwere Verletzungen
durch Airbags zu vermeiden,nehmen Sie immer eine
Sitzposition ein, die möglichst
weit vom Lenkrad entfernt ist und
gleichzeitig eine bequeme
Bedienung des Fahrzeugs
ermöglicht. Es ist empfeh
-lenswert, dass Ihr Oberkörper
mindestens 250 mm vom Lenk-rad entfernt ist.
VORSICHT
Achten Sie beim Verstellen des Sitzes darauf, dass Ihre Hände
oder etwaige Gegenstände nicht
von der Sichtmechanik erfasst
werden.
Legen Sie keine Feuerzeuge auf dem Boden oder Sitz ab.
Andernfalls entweicht beim
Verstellen des Sitzes
möglicherweise Gas aus dem
Feuerzeug und verursacht einenBrand.
OBK032002

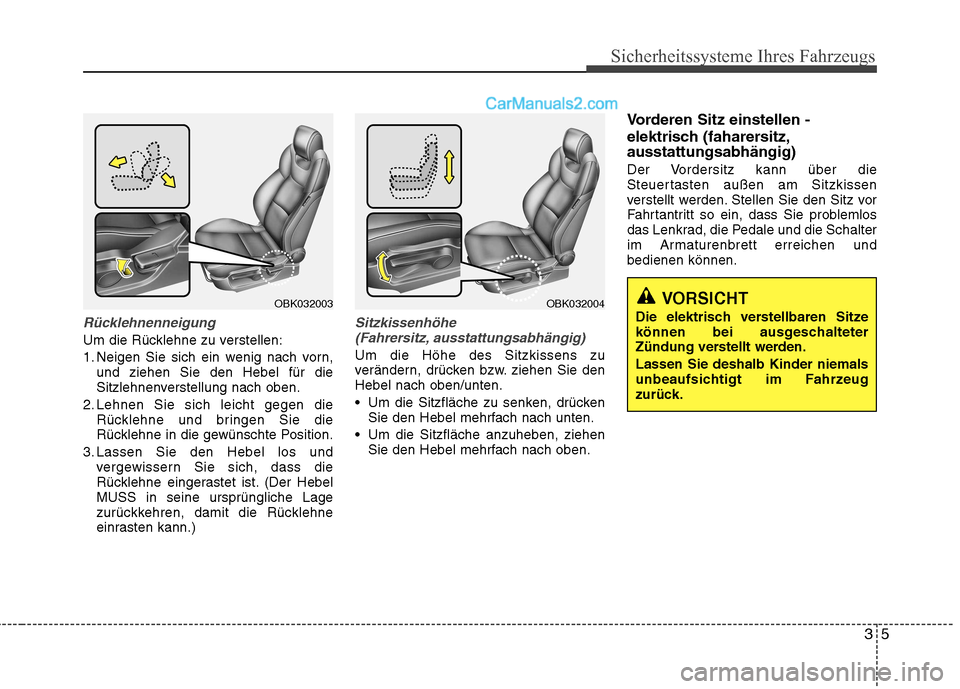

Page 27 of 440
35
Sicherheitssysteme Ihres Fahrzeugs
Rücklehnenneigung
Um die Rücklehne zu verstellen:
1. Neigen Sie sich ein wenig nach vorn,und ziehen Sie den Hebel für die
Sitzlehnenverstellung nach oben.
2. Lehnen Sie sich leicht gegen die Rücklehne und bringen Sie die
Rücklehne in die gewünschte Position.
3. Lassen Sie den Hebel los und vergewissern Sie sich, dass die
Rücklehne eingerastet ist. (Der HebelMUSS in seine ursprüngliche Lage
zurückkehren, damit die Rücklehne
einrasten kann.)
Sitzkissenhöhe
(Fahrersitz, ausstattungsabhängig)
Um die Höhe des Sitzkissens zu
verändern, drücken bzw. ziehen Sie denHebel nach oben/unten.
Um die Sitzfläche zu senken, drücken Sie den Hebel mehrfach nach unten.
Um die Sitzfläche anzuheben, ziehen Sie den Hebel mehrfach nach oben. Vorderen Sitz einstellen -
elektrisch (faharersitz, ausstattungsabhängig)
Der Vordersitz kann über die
Steuertasten außen am Sitzkissen
verstellt werden. Stellen Sie den Sitz vor
Fahrtantritt so ein, dass Sie problemlos
das Lenkrad, die Pedale und die Schalter
im Armaturenbrett erreichen undbedienen können.
OBK032004OBK032003VORSICHT
Die elektrisch verstellbaren Sitze
können bei ausgeschalteter
Zündung verstellt werden. Lassen Sie deshalb Kinder niemals
unbeaufsichtigt im Fahrzeug
zurück.

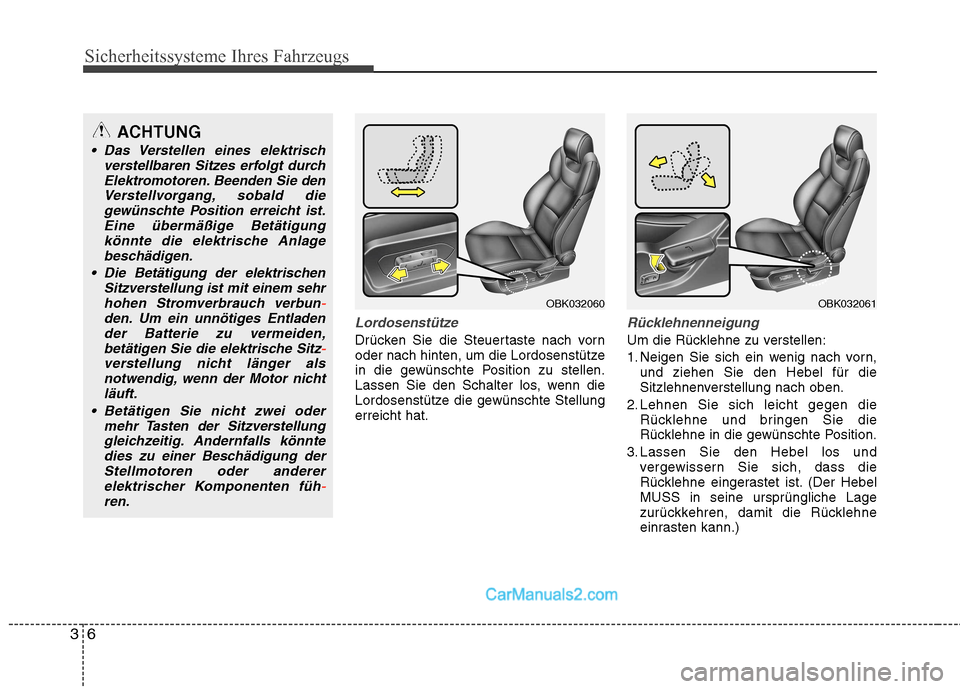

Page 28 of 440
Sicherheitssysteme Ihres Fahrzeugs
6
3
Lordosenstütze
Drücken Sie die Steuertaste nach vorn
oder nach hinten, um die Lordosenstütze
in die gewünschte Position zu stellen.
Lassen Sie den Schalter los, wenn die
Lordosenstütze die gewünschte Stellungerreicht hat.
Rücklehnenneigung
Um die Rücklehne zu verstellen:
1. Neigen Sie sich ein wenig nach vorn,
und ziehen Sie den Hebel für die
Sitzlehnenverstellung nach oben.
2. Lehnen Sie sich leicht gegen die Rücklehne und bringen Sie die
Rücklehne in die gewünschte Position.
3. Lassen Sie den Hebel los und vergewissern Sie sich, dass die
Rücklehne eingerastet ist. (Der HebelMUSS in seine ursprüngliche Lage
zurückkehren, damit die Rücklehne
einrasten kann.)
ACHTUNG
Das Verstellen eines elektrisch
verstellbaren Sitzes erfolgt durch
Elektromotoren. Beenden Sie denVerstellvorgang, sobald diegewünschte Position erreicht ist. Eine übermäßige Betätigung
könnte die elektrische Anlagebeschädigen.
Die Betätigung der elektrischen Sitzverstellung ist mit einem sehr
hohen Stromverbrauch verbun
-den. Um ein unnötiges Entladender Batterie zu vermeiden,
betätigen Sie die elektrische Sitz
-verstellung nicht länger alsnotwendig, wenn der Motor nichtläuft.
Betätigen Sie nicht zwei oder mehr Tasten der Sitzverstellunggleichzeitig. Andernfalls könntedies zu einer Beschädigung derStellmotoren oder anderer
elektrischer Komponenten füh
-ren.
OBK032060OBK032061

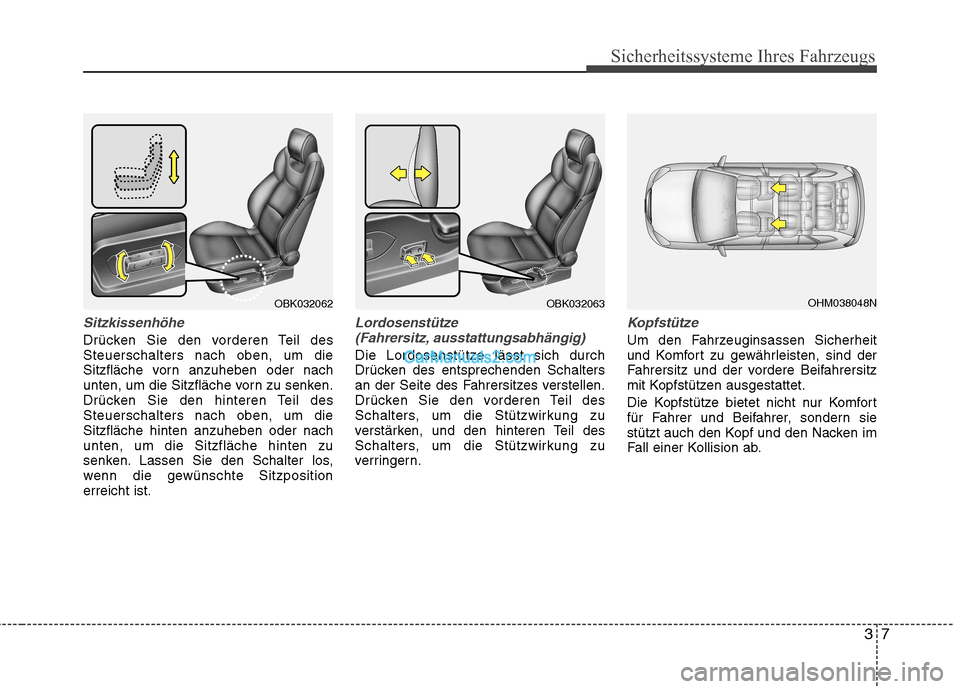

Page 29 of 440
37
Sicherheitssysteme Ihres Fahrzeugs
Sitzkissenhöhe
Drücken Sie den vorderen Teil des Steuerschalters nach oben, um die
Sitzfläche vorn anzuheben oder nach
unten, um die Sitzfläche vorn zu senken.
Drücken Sie den hinteren Teil desSteuerschalters nach oben, um dieSitzfläche hinten anzuheben oder nachunten, um die Sitzfläche hinten zu
senken. Lassen Sie den Schalter los,
wenn die gewünschte Sitzpositionerreicht ist.
Lordosenstütze (Fahrersitz, ausstattungsabhängig)
Die Lordosenstütze lässt sich durch
Drücken des entsprechenden Schalters
an der Seite des Fahrersitzes verstellen.
Drücken Sie den vorderen Teil des
Schalters, um die Stützwirkung zu
verstärken, und den hinteren Teil des
Schalters, um die Stützwirkung zu
verringern.
Kopfstütze
Um den Fahrzeuginsassen Sicherheit
und Komfort zu gewährleisten, sind der
Fahrersitz und der vordere Beifahrersitz
mit Kopfstützen ausgestattet.
Die Kopfstütze bietet nicht nur Komfort
für Fahrer und Beifahrer, sondern sie
stützt auch den Kopf und den Nacken im
Fall einer Kollision ab.
OBK032062OBK032063OHM038048N

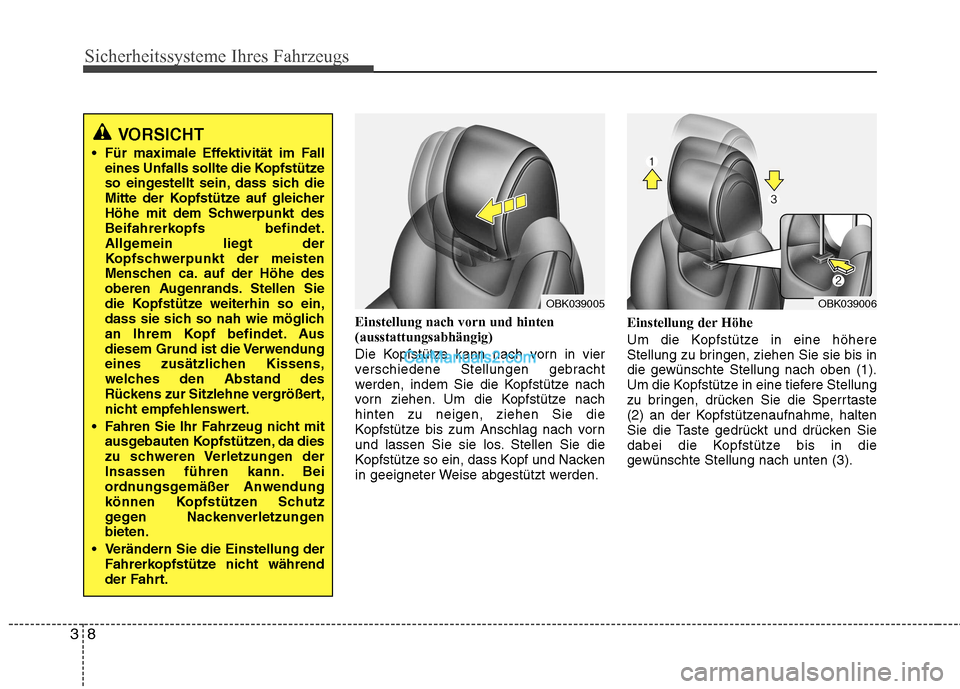

Page 30 of 440
Sicherheitssysteme Ihres Fahrzeugs
8
3
Einstellung nach vorn und hinten (ausstattungsabhängig)
Die Kopfstütze kann nach vorn in vier
verschiedene Stellungen gebracht
werden, indem Sie die Kopfstütze nach
vorn ziehen. Um die Kopfstütze nachhinten zu neigen, ziehen Sie die
Kopfstütze bis zum Anschlag nach vorn
und lassen Sie sie los. Stellen Sie die
Kopfstütze so ein, dass Kopf und Nacken
in geeigneter Weise abgestützt werden. Einstellung der Höhe
Um die Kopfstütze in eine höhere
Stellung zu bringen, ziehen Sie sie bis in
die gewünschte Stellung nach oben (1).
Um die Kopfstütze in eine tiefere Stellung
zu bringen, drücken Sie die Sperrtaste
(2) an der Kopfstützenaufnahme, halten
Sie die Taste gedrückt und drücken Sie
dabei die Kopfstütze bis in die
gewünschte Stellung nach unten (3).
OBK039006OBK039005
VORSICHT
Für maximale Effektivität im Fall eines Unfalls sollte die Kopfstütze
so eingestellt sein, dass sich die
Mitte der Kopfstütze auf gleicher
Höhe mit dem Schwerpunkt des
Beifahrerkopfs befindet.
Allgemein liegt der
Kopfschwerpunkt der meisten
Menschen ca. auf der Höhe des
oberen Augenrands. Stellen Sie
die Kopfstütze weiterhin so ein,
dass sie sich so nah wie möglich
an Ihrem Kopf befindet. Aus
diesem Grund ist die Verwendung
eines zusätzlichen Kissens,
welches den Abstand des
Rückens zur Sitzlehne vergrößert,
nicht empfehlenswert.
Fahren Sie Ihr Fahrzeug nicht mit ausgebauten Kopfstützen, da dies
zu schweren Verletzungen der
Insassen führen kann. Bei
ordnungsgemäßer Anwendung
können Kopfstützen Schutz
gegen Nackenverletzungenbieten.
Verändern Sie die Einstellung der Fahrerkopfstütze nicht während
der Fahrt.
