Hyundai Getz 2005 Manuale del proprietario (in Italian)

6- 20 MANUTENZIONE "FAI-DA-TE"
!
HTB166
SG120B1-FT

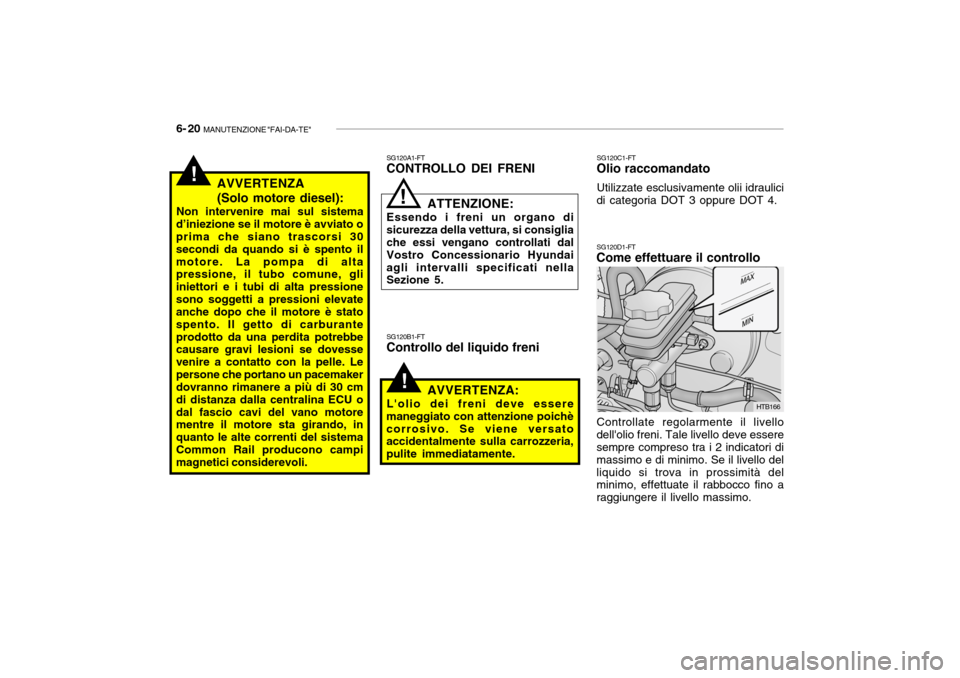

Controllo del liquido freni SG120C1-FT
Olio raccomandato
Utilizzate esclusivamente olii idraulici
di categoria DOT 3 oppure DOT 4.
AVVERTENZA:
L'olio dei freni deve essere
maneggiato con attenzione poichè corrosivo. Se viene versato accidentalmente sulla carrozzeria, pulite immediatamente. SG120D1-FT
Come effettuare il controllo
Controllate regolarmente il livellodell'olio freni. Tale livello deve essere sempre compreso tra i 2 indicatori di massimo e di minimo. Se il livello delliquido si trova in prossimità del minimo, effettuate il rabbocco fino a raggiungere il livello massimo.
SG120A1-FT
CONTROLLO DEI FRENI
ATTENZIONE:
Essendo i freni un organo disicurezza della vettura, si consiglia che essi vengano controllati dal Vostro Concessionario Hyundaiagli intervalli specificati nella Sezione 5.
!
!AVVERTENZA (Solo motore diesel):
Non intervenire mai sul sistema
d’iniezione se il motore è avviato o prima che siano trascorsi 30 secondi da quando si è spento ilmotore. La pompa di alta pressione, il tubo comune, gli iniettori e i tubi di alta pressionesono soggetti a pressioni elevate anche dopo che il motore è stato spento. Il getto di carburanteprodotto da una perdita potrebbe causare gravi lesioni se dovesse venire a contatto con la pelle. Lepersone che portano un pacemaker dovranno rimanere a più di 30 cm di distanza dalla centralina ECU odal fascio cavi del vano motore mentre il motore sta girando, in quanto le alte correnti del sistemaCommon Rail producono campi magnetici considerevoli.

MANUTENZIONE "FAI-DA-TE" 6- 21
!
G120E01TB-AAT

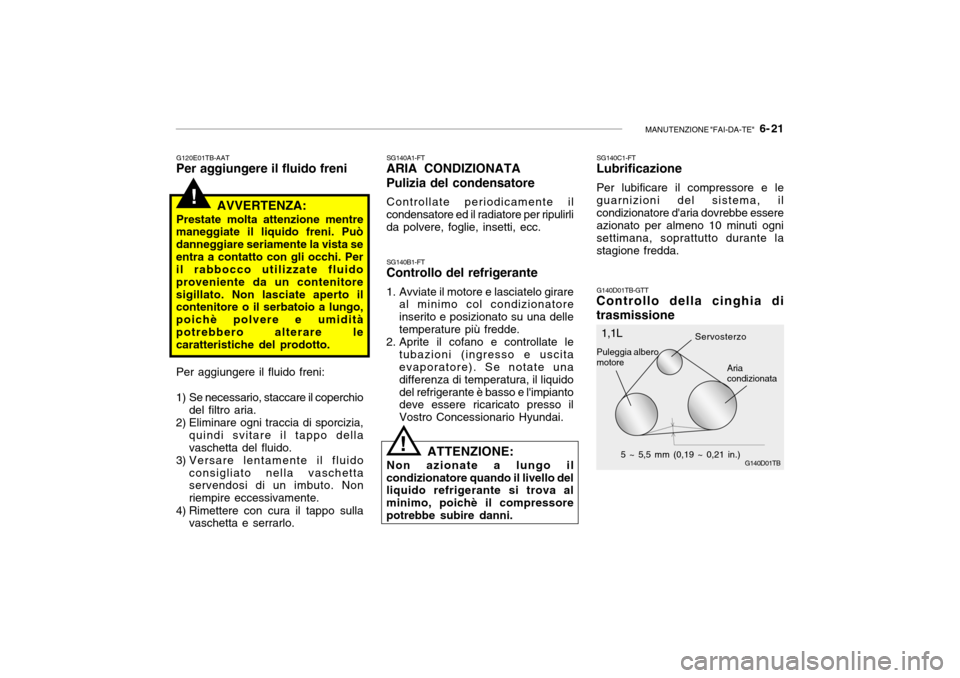

Per aggiungere il fluido freni
AVVERTENZA:
Prestate molta attenzione mentre
maneggiate il liquido freni. Può danneggiare seriamente la vista seentra a contatto con gli occhi. Per il rabbocco utilizzate fluido proveniente da un contenitoresigillato. Non lasciate aperto il contenitore o il serbatoio a lungo, poichè polvere e umiditàpotrebbero alterare le caratteristiche del prodotto.
Per aggiungere il fluido freni:
1) Se necessario, staccare il coperchio del filtro aria.
2) Eliminare ogni traccia di sporcizia, quindi svitare il tappo della vaschetta del fluido.
3) Versare lentamente il fluido consigliato nella vaschetta servendosi di un imbuto. Non riempire eccessivamente.
4) Rimettere con cura il tappo sulla vaschetta e serrarlo. SG140B1-FT
Controllo del refrigerante
1. Avviate il motore e lasciatelo girare
al minimo col condizionatore inserito e posizionato su una delletemperature più fredde.
2. Aprite il cofano e controllate le tubazioni (ingresso e uscita evaporatore). Se notate una differenza di temperatura, il liquidodel refrigerante è basso e l'impianto deve essere ricaricato presso il Vostro Concessionario Hyundai. G140D01TB-GTT
Controllo della cinghia di trasmissione SG140C1-FT
Lubrificazione
Per lubificare il compressore e le guarnizioni del sistema, ilcondizionatore d'aria dovrebbe essere azionato per almeno 10 minuti ogni settimana, soprattutto durante lastagione fredda.
ATTENZIONE:
Non azionate a lungo il
condizionatore quando il livello del liquido refrigerante si trova al minimo, poichè il compressorepotrebbe subire danni.
!
G140D01TB
Servosterzo
Puleggia albero motore
1,1L
Ariacondizionata
5 ~ 5,5 mm (0,19 ~ 0,21 in.)
SG140A1-FT
ARIA CONDIZIONATA Pulizia del condensatore
Controllate periodicamente il
condensatore ed il radiatore per ripulirli da polvere, foglie, insetti, ecc.

6- 22 MANUTENZIONE "FAI-DA-TE"
B145A01TB-GTT

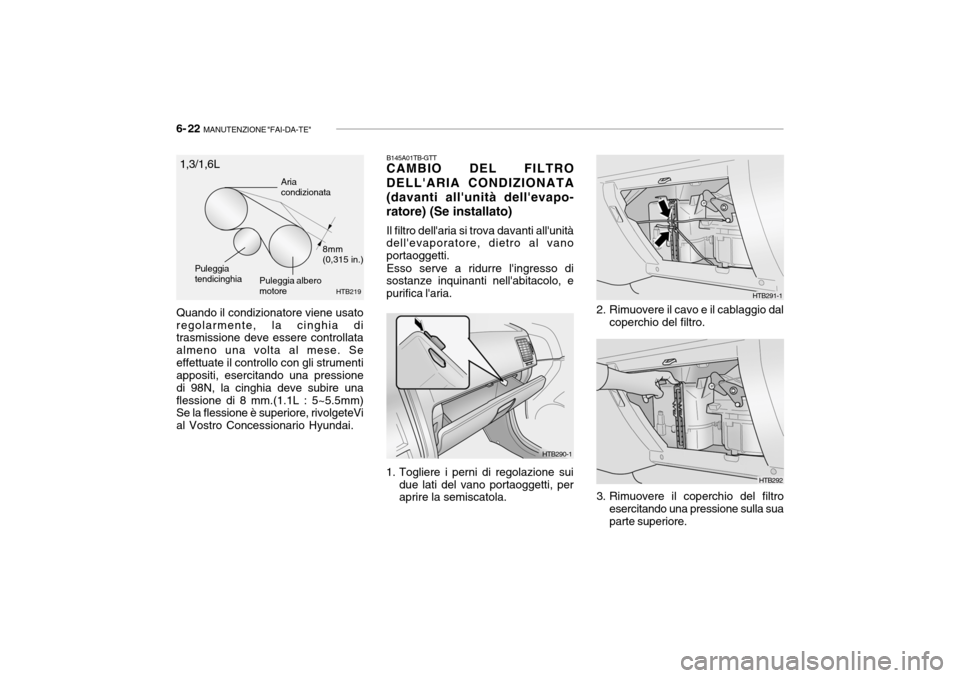

CAMBIO DEL FILTRO DELL'ARIA CONDIZIONATA (davanti all'unità dell'evapo-ratore) (Se installato)
Il filtro dell'aria si trova davanti all'unità
dell'evaporatore, dietro al vano portaoggetti.
Esso serve a ridurre l'ingresso di
sostanze inquinanti nell'abitacolo, epurifica l'aria.
HTB290-1
1. Togliere i perni di regolazione sui due lati del vano portaoggetti, per aprire la semiscatola. HTB292
2. Rimuovere il cavo e il cablaggio dal
coperchio del filtro.
3. Rimuovere il coperchio del filtro esercitando una pressione sulla suaparte superiore.
HTB291-1
Quando il condizionatore viene usato regolarmente, la cinghia di trasmissione deve essere controllata almeno una volta al mese. Seeffettuate il controllo con gli strumenti appositi, esercitando una pressione di 98N, la cinghia deve subire unaflessione di 8 mm.(1.1L : 5~5.5mm) Se la flessione è superiore, rivolgeteVi al Vostro Concessionario Hyundai.
Puleggia albero motore HTB219
Ariacondizionata
Puleggiatendicinghia 8mm(0,315 in.)
1,3/1,6L

MANUTENZIONE "FAI-DA-TE" 6- 23

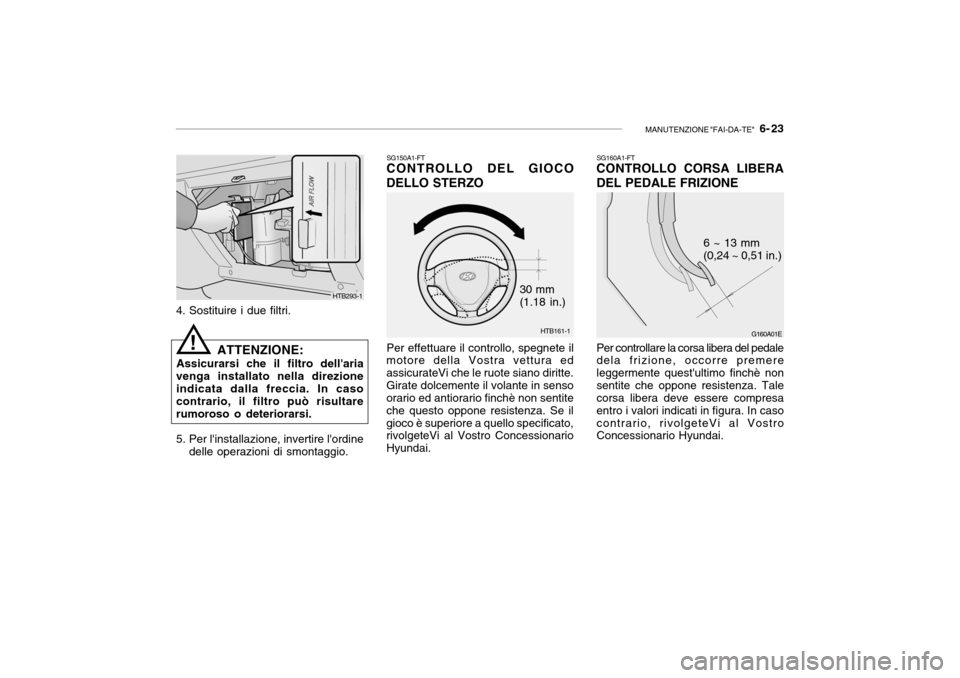

4. Sostituire i due filtri.
ATTENZIONE:
Assicurarsi che il filtro dell'aria
venga installato nella direzione indicata dalla freccia. In caso contrario, il filtro può risultarerumoroso o deteriorarsi.
5. Per l'installazione, invertire l'ordine delle operazioni di smontaggio.
!
HTB293-1
HTB161-1
30 mm (1.18 in.)
SG150A1-FT
CONTROLLO DEL GIOCO DELLO STERZO
Per effettuare il controllo, spegnete il
motore della Vostra vettura ed assicurateVi che le ruote siano diritte.Girate dolcemente il volante in senso orario ed antiorario finchè non sentite che questo oppone resistenza. Se ilgioco è superiore a quello specificato, rivolgeteVi al Vostro Concessionario Hyundai. SG160A1-FT
CONTROLLO CORSA LIBERA DEL PEDALE FRIZIONE
Per controllare la corsa libera del pedale dela frizione, occorre premere leggermente quest'ultimo finchè nonsentite che oppone resistenza. Tale corsa libera deve essere compresa entro i valori indicati in figura. In casocontrario, rivolgeteVi al Vostro Concessionario Hyundai.
G160A01E
6 ~ 13 mm (0,24 ~ 0,51 in.)

6- 24 MANUTENZIONE "FAI-DA-TE"
G190A01TB-GTT

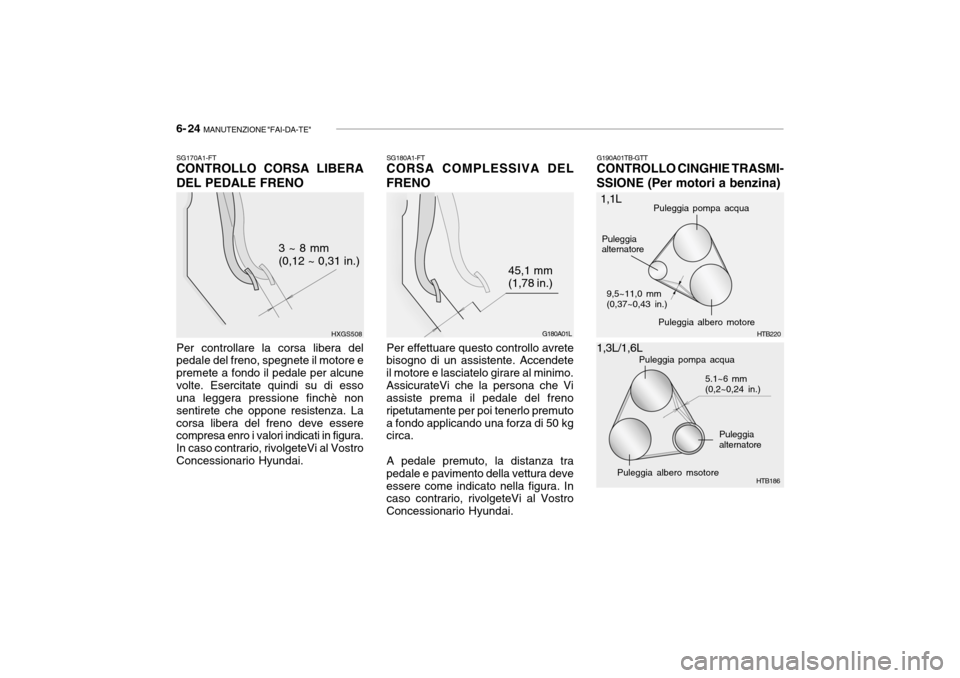

CONTROLLO CINGHIE TRASMI- SSIONE (Per motori a benzina)
SG180A1-FT
CORSA COMPLESSIVA DELFRENO
Per effettuare questo controllo avrete
bisogno di un assistente. Accendete il motore e lasciatelo girare al minimo.AssicurateVi che la persona che Vi assiste prema il pedale del freno ripetutamente per poi tenerlo premutoa fondo applicando una forza di 50 kg circa.
A pedale premuto, la distanza tra
pedale e pavimento della vettura deve essere come indicato nella figura. In caso contrario, rivolgeteVi al Vostro Concessionario Hyundai.
G180A01L
45,1 mm (1,78 in.)
HTB186
1,1L
1,3L/1,6L Puleggia albero motore
Puleggia alternatore
HTB220
Puleggia pompa acqua
9,5~11,0 mm (0,37~0,43 in.) Puleggia pompa acqua
Puleggiaalternatore
Puleggia albero msotore 5.1~6 mm(0,2~0,24 in.)
SG170A1-FT CONTROLLO CORSA LIBERA DEL PEDALE FRENO Per controllare la corsa libera del pedale del freno, spegnete il motore e premete a fondo il pedale per alcunevolte. Esercitate quindi su di esso una leggera pressione finchè non sentirete che oppone resistenza. Lacorsa libera del freno deve essere compresa enro i valori indicati in figura. In caso contrario, rivolgeteVi al VostroConcessionario Hyundai.
HXGS508
3 ~ 8 mm (0,12 ~ 0,31 in.)

MANUTENZIONE "FAI-DA-TE" 6- 25
Controllate periodicamente la tensione delle cinghie. Esse non debbono presentare rotture, logorii, o puntieccessivamente consumati. Sostituitele se necessario. Le cinghie vanno ricontrollate dopo due o tre settimane dalla sostituzione, in quanto inizialmente tendono adallentarsi. AssicurateVi anche che durante il funzionamento non vengano a contatto con altre parti del motore. SG200A1-FT
CONTROLLO DEI FUSIBILI PRINCIPALI
I fusibili principali si trovano a lato della batteria e proteggono il cablaggio dai sovraccarichi. Nel caso si brucino,rivolgeteVi al Vostro Concessionario Hyundai.
G190B01TB-GTT

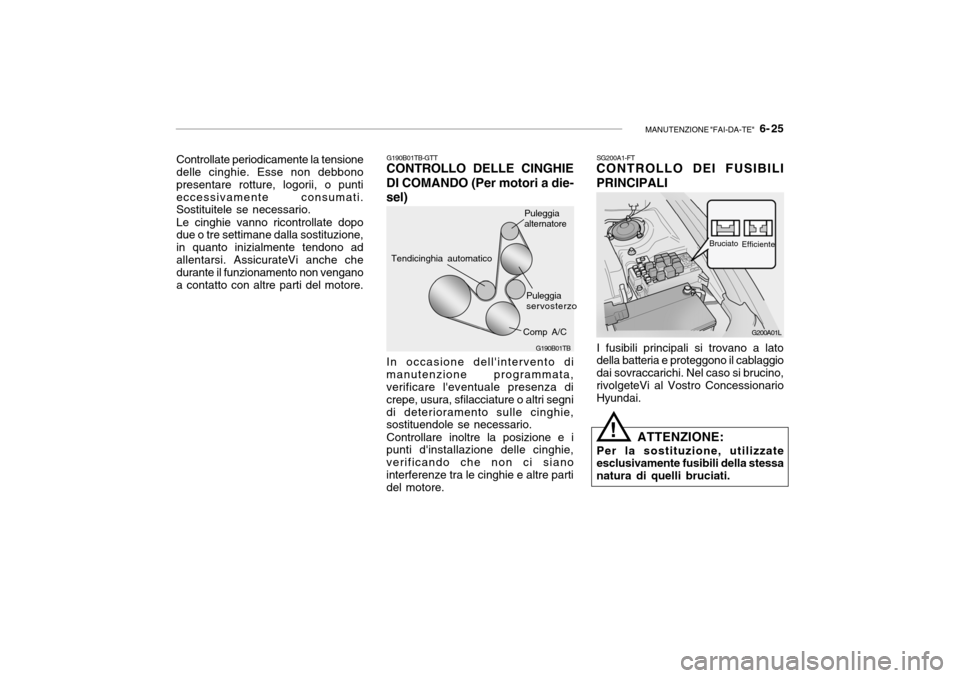

CONTROLLO DELLE CINGHIE DI COMANDO (Per motori a die- sel)
In occasione dell'intervento di
manutenzione programmata, verificare l'eventuale presenza di crepe, usura, sfilacciature o altri segnidi deterioramento sulle cinghie, sostituendole se necessario.
Controllare inoltre la posizione e i
punti d'installazione delle cinghie, verificando che non ci sianointerferenze tra le cinghie e altre parti del motore.
Tendicinghia automatico
G190B01TB
Puleggia alternatorePuleggiaservosterzo
G200A01L
Bruciato
Efficiente
ATTENZIONE:
Per la sostituzione, utilizzate esclusivamente fusibili della stessa natura di quelli bruciati.
!
Comp A/C

6- 26 MANUTENZIONE "FAI-DA-TE"
4. Sostituite quello bruciato con uno
della stessa natura.
HTB223 ATTENZIONE:
Un fusibile bruciato indica un problema al circuito elettrico. Se, dopo averlo sostituito, il fusibile si brucia di nuovo, rivolgeteVi al piùvicino Concessionario. Per la sostituzione utilizzate esclusiva- Smente fusibili della stessa naturadi quelli sostituiti.
G200B02L
!
NOTA: Vedere pagina 6-37 per la descrizione del pannello fusibili.

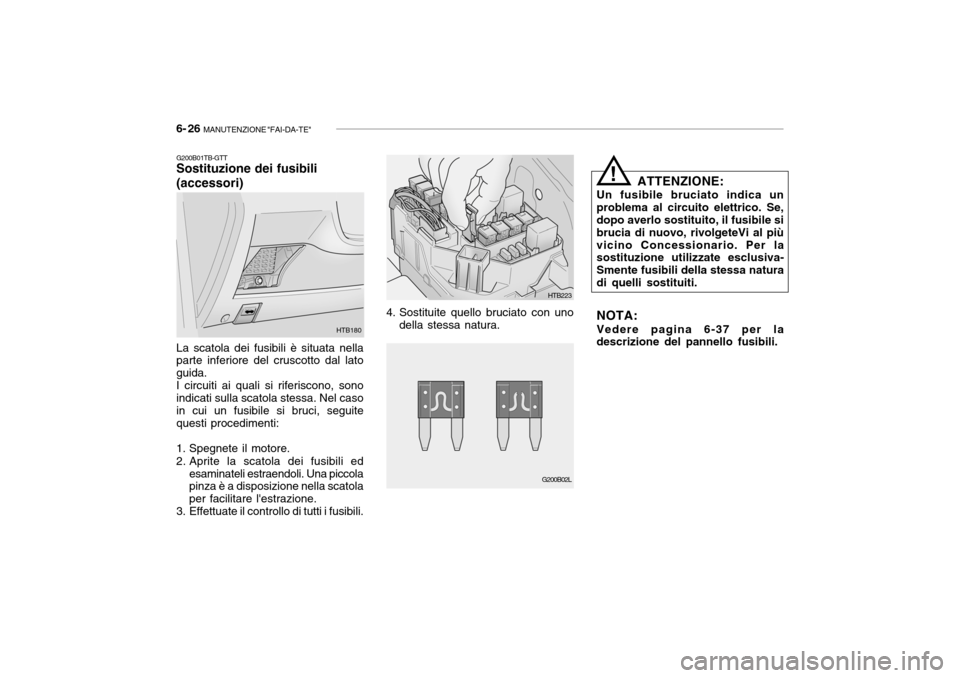

G200B01TB-GTT Sostituzione dei fusibili (accessori)
HTB180
La scatola dei fusibili è situata nella parte inferiore del cruscotto dal lato guida.I circuiti ai quali si riferiscono, sonoindicati sulla scatola stessa. Nel casoin cui un fusibile si bruci, seguite questi procedimenti:
1. Spegnete il motore.
2. Aprite la scatola dei fusibili ed esaminateli estraendoli. Una piccola pinza è a disposizione nella scatola per facilitare l'estrazione.
3. Effettuate il controllo di tutti i fusibili.

MANUTENZIONE "FAI-DA-TE" 6- 27
!
SG210A1-FT

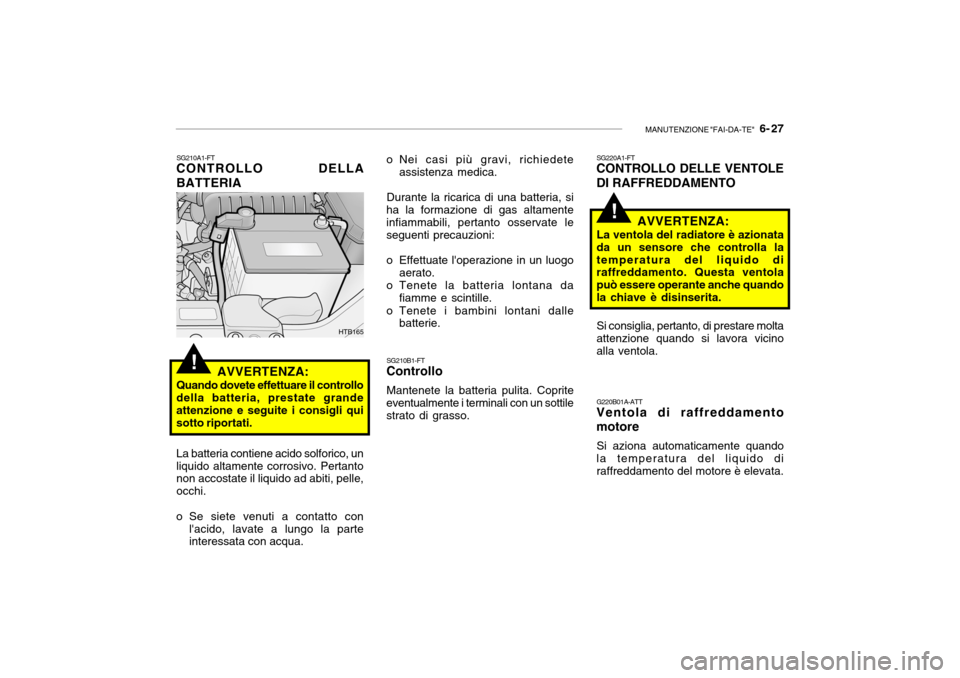

CONTROLLO DELLA BATTERIA
AVVERTENZA:
Quando dovete effettuare il controllo della batteria, prestate grande attenzione e seguite i consigli qui sotto riportati.
HTB165
La batteria contiene acido solforico, un liquido altamente corrosivo. Pertanto non accostate il liquido ad abiti, pelle, occhi.
o Se siete venuti a contatto con l'acido, lavate a lungo la parte interessata con acqua.
!
o Nei casi più gravi, richiedeteassistenza medica.
Durante la ricarica di una batteria, si
ha la formazione di gas altamente infiammabili, pertanto osservate le seguenti precauzioni:
o Effettuate l'operazione in un luogo aerato.
o Tenete la batteria lontana da
fiamme e scintille.
o Tenete i bambini lontani dalle batterie.
SG210B1-FT
Controllo
Mantenete la batteria pulita. Coprite
eventualmente i terminali con un sottile strato di grasso. SG220A1-FT
CONTROLLO DELLE VENTOLE DI RAFFREDDAMENTO
AVVERTENZA:
La ventola del radiatore è azionata da un sensore che controlla latemperatura del liquido di raffreddamento. Questa ventola può essere operante anche quandola chiave è disinserita. Si consiglia, pertanto, di prestare molta attenzione quando si lavora vicinoalla ventola. G220B01A-ATT
Ventola di raffreddamento motore
Si aziona automaticamente quando la temperatura del liquido di raffreddamento del motore è elevata.

6- 28 MANUTENZIONE "FAI-DA-TE"
G230A03A-GTT

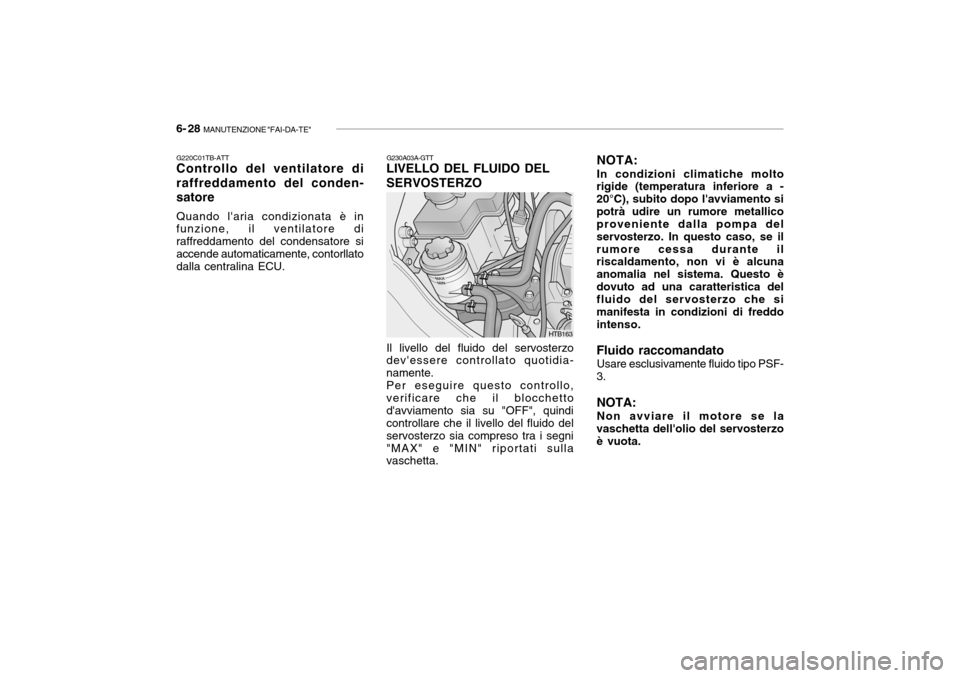

LIVELLO DEL FLUIDO DEL SERVOSTERZO NOTA: In condizioni climatiche molto
rigide (temperatura inferiore a - 20°C), subito dopo l'avviamento sipotrà udire un rumore metallico proveniente dalla pompa del servosterzo. In questo caso, se ilrumore cessa durante il riscaldamento, non vi è alcuna anomalia nel sistema. Questo èdovuto ad una caratteristica del fluido del servosterzo che si manifesta in condizioni di freddointenso. Fluido raccomandato
Usare esclusivamente fluido tipo PSF-
3.
NOTA: Non avviare il motore se la
vaschetta dell'olio del servosterzo è vuota.
Il livello del fluido del servosterzo dev'essere controllato quotidia- namente.Per eseguire questo controllo,verificare che il blocchettod'avviamento sia su "OFF", quindi controllare che il livello del fluido del servosterzo sia compreso tra i segni"MAX" e "MIN" riportati sulla vaschetta.
HTB163
G220C01TB-ATT Controllo del ventilatore di raffreddamento del conden- satore Quando l'aria condizionata è in funzione, il ventilatore di raffreddamento del condensatore siaccende automaticamente, contorllato dalla centralina ECU.

MANUTENZIONE "FAI-DA-TE" 6- 29
SG230B1-FT
TUBI DEL SERVOSTERZO
Si consiglia di verificare, ad intervalli
regolari, l'eventuale presenza di perdite di fluido sui raccordi dei tubi del servosterzo. Sostituire i tubi del servosterzo nel caso si rilevi lapresenza di crepe superficiali marcate, ammaccature, torsioni o punti particolarmente consumati. Ildeterioramento dei tubi potrebbe dare luogo ad un guasto prematuro. G300A01TB-GTT

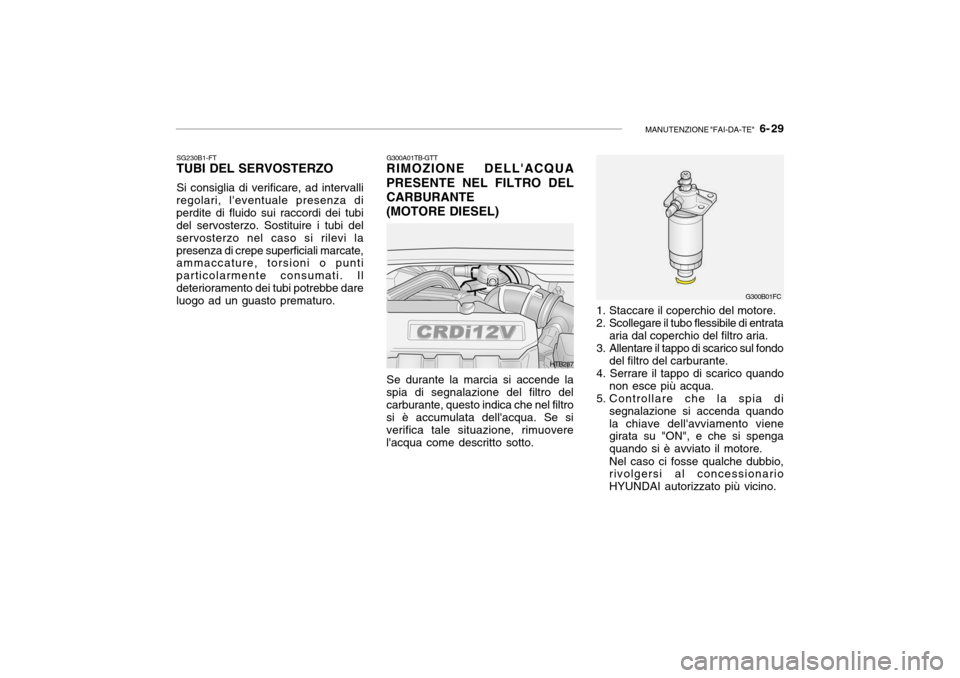

RIMOZIONE DELL'ACQUA PRESENTE NEL FILTRO DEL CARBURANTE(MOTORE DIESEL)
Se durante la marcia si accende la
spia di segnalazione del filtro del carburante, questo indica che nel filtro si è accumulata dell'acqua. Se si verifica tale situazione, rimuoverel'acqua come descritto sotto.
G300B01FC
HTB287 1. Staccare il coperchio del motore.
2. Scollegare il tubo flessibile di entrata
aria dal coperchio del filtro aria.
3. Allentare il tappo di scarico sul fondo del filtro del carburante.
4. Serrare il tappo di scarico quando non esce più acqua.
5. Controllare che la spia di
segnalazione si accenda quandola chiave dell'avviamento viene girata su "ON", e che si spenga quando si è avviato il motore. Nel caso ci fosse qualche dubbio, rivolgersi al concessionario HYUNDAI autorizzato più vicino.
