6- 30 MANUTENZIONE "FAI-DA-TE"
5. Aprire il cofano.
6. Tracciare la verticale (che deve
passare per il centro di ciascun proiettore) e l'orizzontale (che deve passare per il centro di ciascun
proiettore) sullo schermo usato per la regolazione.
Tracciare quindi una linea parallela 30
mm sotto la linea orizzontale.
7. Regolare quindi il fascio di luce di ciascun anabbagliante, facendo combaciare la linea che delimita il contorno del fascio luminoso conla linea parallela (utilizzare un cacciavite per viti con taglio a croce) - ORIENTAMENTO VERTICALE
HTB269
Orientamento Verticale
Orientamento Orizzontale
!AVVERTENZA:
Assicurarsi di asciugare accuratamente ogni residuo di acqua scaricata con questa procedura,perché la benzina mischiandosi con l'acqua potrebbe infiammarsi e provocare un incendio. G290A02FC-GTT
REGOLAZIONE DEL FASCIO DI LUCE DEI PROIETTORI
Prima di effettuare la regolazione del fascio di luce, eseguire i controlli sottoriportati.
1. La pressione di gonfiaggio di tutti gli pneumatici dev'essere corretta.
2. Parcheggiare il veicolo in piano, ed esercitare per diverse volte una pressione verso il basso sul paraurti anteriore e posteriore. Posizionareil veicolo ad una distanza di 3 m dal muro usato per il controllo.
3. Verificare che il veicolo sia scarico (eccezion fatta per il rifornimento completo di refrigerante, olio motoree carburante, e per la ruota di scorta, il martinetto e gli attrezzi in dotazione).
4. Pulire i vetri dei proiettori ed accenderli (anabbaglianti).
NOTA: Si raccomanda di fare togliere l'acqua accumulatasi nel filtro carburante da un concessionarioHyundai autorizzato.

MANUTENZIONE "FAI-DA-TE" 6- 31
G290B01TB-GTT
Regolazione dopo il riattacco del gruppo dei proiettori
Se sono state effettuate delle
riparazioni alla parte anteriore della carrozzeria del veicolo e il gruppo deiproiettori è stato staccato e quindi
riattaccato, si deve controllare l'orientamento del fascio di luceutilizzando lo schermo apposito, come indicato nella figura. Accendere l'interruttore dei proiettori (posizioneluci anabbaglianti).
8. Regolare poi il fascio di luce di
ciascun anabbagliante facendocombaciare la linea che delimita ilcontorno del fascio luminoso con la verticale (utilizzare un cacciavite per viti con taglio a croce) -ORIENTAMENTO ORIZZON- TALE.
G290B01L
L W
H
H Linea di
delimitazione del contorno
Linea delpavimento
"P"
Linea orizzontale15mm (0,59in.)
30mm (1,18 in.) Linea Verticale1. Regolare i proiettori in modo tale
che l'asse principale del fascio di luce sia parallelo alla linea medianadella scocca e sia allineato con il punto "P" indicato nella figura.
2. Le linee tratteggiate della figura mostrano il centro dei proiettori. SPECIFICHE: "H" Altezza da terra della linea mediana orizzontale dei proiettori : 656 mm "W" Interasse tra i due proiettori : 1.100mm "L" Distanza tra i proiettori e la paretesu cui si provano i proiettori: 3.000mm

6- 32 MANUTENZIONE "FAI-DA-TE"
HTB268-1HTB184-1
5. Premere sulla molla per rimuovere la lampadina dal proiettore.
6. Togliere il cappuccio di protezione dalla lampadina di ricambio, ed installare la nuova lampadina
4. Staccare il parapolvere
HTB183-1
1. Lasciare raffreddare la lampadina.
Indossare gli occhiali di protezione.
2. Afferrare sempre la lampadina facendo presa sulla parte inplastica, evitare di toccare il vetro.
3. Scollegare il cavo d'alimentazione dal portalampada nella parteposteriore del proiettore.
G260A01TB-GTT
SOSTITUZIONE DELLE LAMPADINE Lampadine dei proiettori
Prima di effettuare qualsiasi
sostituzione, assicurateVi che la chiave di accensione sia nellaposizione "OFF".
Le figure riportate nelle pagine suc-
cessive mostrano i vari sistemi per lasostituzione delle lampadine.Utilizzate esclusivamente lampadine che abbiano la medesima potenza di quelle bruciate.
ATTENZIONE:
Evitare che le lampadine possano
venire a contatto con prodotti a base di petrolio, quali olio motore, benzina, ecc.
!

MANUTENZIONE "FAI-DA-TE" 6- 33
!
HTB285-1
badando a far combaciare la parte in plastica con il foro del proiettore. Installare il parapolvere dopo averserrato nuovamente la molla della lampadina, e ricollegare il cavo d'alimentazione.
7. Gettare via la vecchia lampadina
avvolta nel cappuccio di protezionee nell'involucro di cartone della lampadina di ricambio.
8. Controllare che il fascio delle luci dei proiettori sia correttamenteorientato. G270B01TB-GTT
Luci degli indicatori di direzione anteriori/Luci di posizione
1. Scollegare il cavo di alimentazione
dalla lampadina.
2. Installare la nuova lampadina.
AVVERTENZA:
Le lampadine alogene contengono un gas sotto pressione: rompendosi, le schegge di vetro possono venire scagliate intorno.Per questa ragione si consiglia l'uso di occhiali protettivi. Tenete le lampadine fuori dalla portata deibambini. G270C01TB-GTT
Luce del bagagliaio
1. Rimuovere il coperchio con un
cacciavite a testa piatta.
2. Scollegare il cavo di alimentazione.
HTB282
HTB283-1

6- 34 MANUTENZIONE "FAI-DA-TE"
G270E01A-GTT
Lampeggiatore laterale
1. Spingere il coperchio verso la parte
anteriore del veicolo, e staccarlo.
HTB277-1
G270E01A-1
2. Scollegare il cavo di alimentazione.
HTB284
G270D01TB-GTT Gruppo ottico posteriore HTB272-1
(1)
(2)
(3)
1. Rimuovere il coperchio con un
cacciavite a stella (+).
2. Scollegare il cavo di alimentazione.
3. Installare la nuova lampadina.
(1) Luce di stop/Posizione posteriore (2) Luce indicatore di direzione (3) Luce retromarcia
3. Installare la nuova lampadina.
HTB270-1

MANUTENZIONE "FAI-DA-TE" 6- 35
G270F01TB-GTT

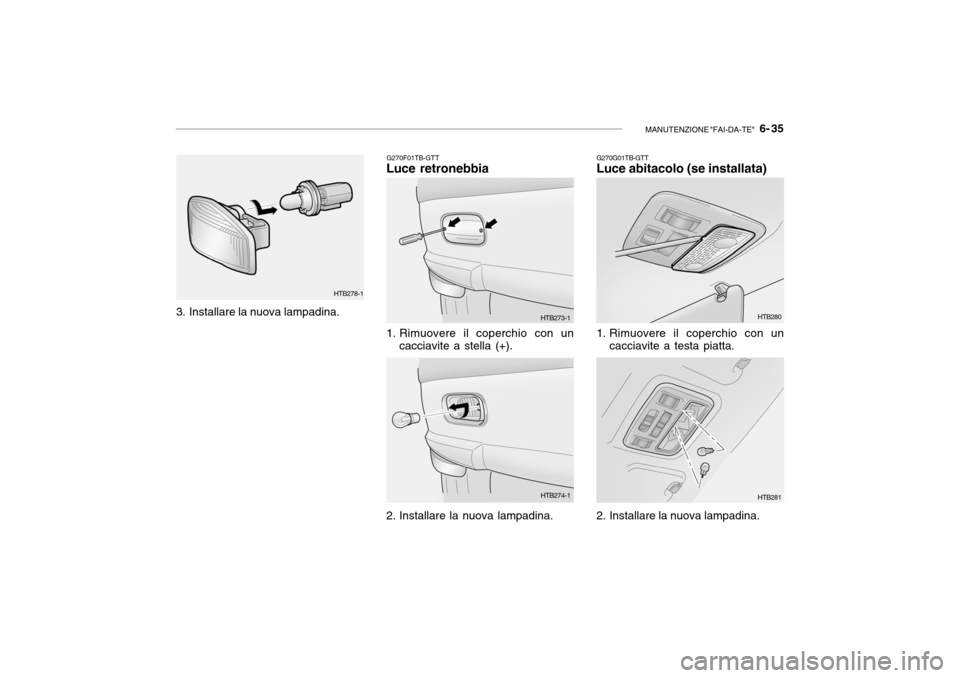

Luce retronebbia
3. Installare la nuova lampadina. HTB278-1
1. Rimuovere il coperchio con uncacciavite a stella (+).
2. Installare la nuova lampadina. HTB273-1 HTB274-1G270G01TB-GTT Luce abitacolo (se installata)
HTB280 HTB281
1. Rimuovere il coperchio con un
cacciavite a testa piatta.
2. Installare la nuova lampadina.

6- 36 MANUTENZIONE "FAI-DA-TE"
Tipo de tomada
P43t
W2.1 x 9.5d
PGJ13BA15s
W2.1 x 9.5D W2.1 x 9.5D
S8.5 / 8.5
G280A02TB-GTT
Nome componente
Proiettore (Abbaglianti/Anabbaglianti)Luce posizione anterioreLuce fendinebbia ant (Se installato) Luce indicatore direzionale ant. Lampeggiatore lateraleAbitacolo Watt
60/55 5
2721 5
10 10
No.
1 2 3 4 5 Watt
165
21 5
21
21/5 21No. 6 7 8 9
10 Nome componente
Luce arresto supplementare Luce traga Luce retronebbiaLuce vano portabagagli Gruppo ottico posteriore
Luce lettura Luce abitacolo
Luce indicatore direz. Luce arresto/posiz. Luce retromarcia

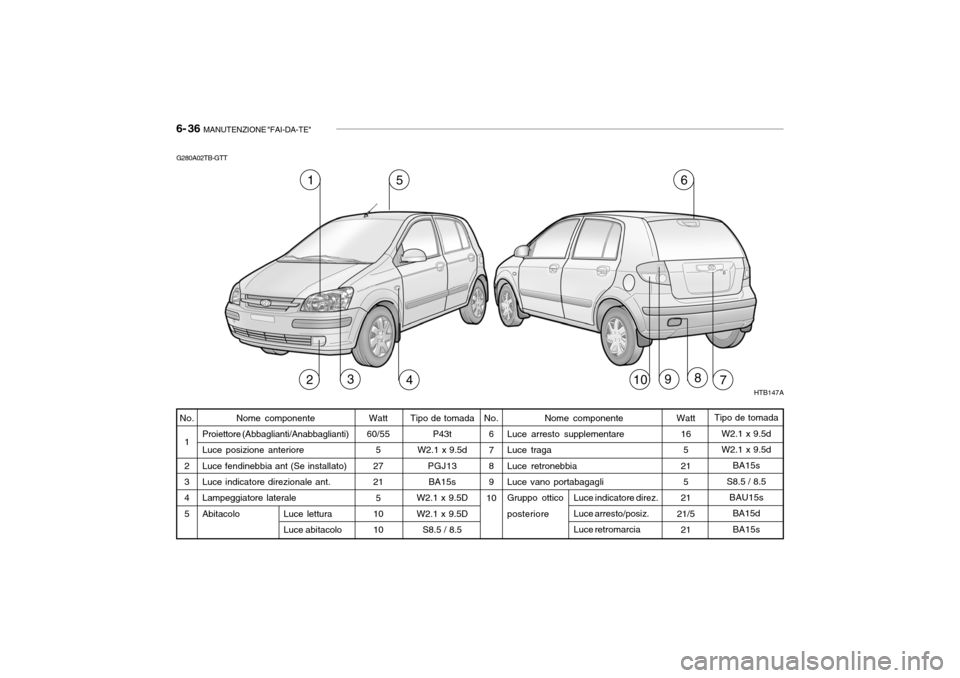

HTB147A
516
43279108
Tipo de tomada
W2.1 x 9.5d W2.1 x 9.5d BA15s
S8.5 / 8.5 BAU15s
BA15d BA15s

MANUTENZIONE "FAI-DA-TE" 6- 37
G200C01TB-GTT
DESCRIZIONE DEL PANNELLO FUSIBILI Vano motore NOTA: I testi riferiti al pannello dei fusibili, contenuti nel presente manuale, potrebbero non essere tutti applicabili al vostro veicolo. Le informazioni qui contenute sono quelle più aggiornate disponibili al momento di andare in stampa. Al momento di ispezionare la scatola dei fusibili sul vostro veicolo, consultare l'etichetta applicata su di questa. HTB261-E
COMPONENTI PROTETTI
Blocchetto d'avviamento
Blocchetto d'avviamento, Relè avviamento
Pompa carburante, Alternatore, ECM
Interruttore di interruzione automatica flusso carburante
Ventilatore del radiatore
Proiettori, Relè sbrinatoreABSECM
Condizionatore d'aria, Pompa carburanteIniettore
Condizionataore d'aria
Avvisatore acusticoABSABS
Soffiatore, Motore soffiatore
Alzacristalli elettrici
Servosterzo elettronico
Alternatore
Fusibile di riserva
Fusibile di riserva
Fusibile di riserva
AMPERAGGIO
30A30A30A20A30A50A10A10A10A15A10A10A20A40A30A30A50A 15A 10A10A
DESCRIZIONE
IGN 2IGN 1ECU
F/pump RAD
BATT ABS
ECU
SNSR INJ
A/CON HORN ABS1ABS2 BLW
P/WDW EPS
BATT( ) SPARE
SPARE
SPARE
1.1L 1.3/1.6L 100A 120A

6- 38 MANUTENZIONE "FAI-DA-TE"
G200D01TB-GTT
Pannello interno
HTB260-ECOMPONENTI PROTETTI
Luce abitacolo, autoradio, quadro strumenti Spia luci abbaglianti, proiettore (sx) Luce fendinebbia Proiettore (dx) Sbrinatore lunotto posteriore Soffiatore, tettuccio apribile Luce retronebbia, centralina etacm, alzacristalli elettrici, dispositivo di livellamento dei proiettori Luce retronebbia Motore tergicristallo Luci d'emergenza, centralina etacm Luci di stop, alzacristalli elettrici Ecm Sbrinatore lunotto posteriore Riscaldatore sedile Luci per marcia diurna Relè avviamento, sistema dell'antifurto Motore del tergilunotto Sistema di bloccaggio porte, tettuccio apribile Airbag Centralina contr. Apparato propulsore (pcm), controllo abs Accendisigari Quadro strumenti Luce di stop/posizione post. (Dx) Luce indicatore di direzione, luce retromarcia Autoradio, specchietti esterni controllati elettronicamente Airbag, spia Luce di stop/posizione post. (Sx) Condizionatore d'ariaAMPERAGGIO
15A 15A 10A 15A 30A 10A 10A 10A 20A 15A 15A 15A 10A 20A 10A 10A 15A 20A 10A 10A 15A 10A 10A 10A 10A 10A 10A 10A
DESCRIZIONE
POWER CONN & R/LP H/LP LH
F/FOG
H/LP RH
PR/HTD
BLOWER
IGNITION R/FOG
FRT WPR
HAZARD STOP
ECU2
HTD MIR
S/HTDDRL
START
RR/WPR
D/LOCK A/BAG
ECU1
C/LIGHT
CLUSTER TAIL RH
T/SIG
AUDIO
A/BAG IND TAIL LH
A/C SW
