6- 10 MANUTENZIONE "FAI-DA-TE"
o Il consumo di olio motore è
influenzato fortemente dalla viscosità e dalla qualità dell'olio,dal regime di giri del motore e dalla condizione di guida, ecc. Il consumo di olio motore risulta maggiore incondizioni di guida particolarmente gravose (quali l'elevata velocità e le accelerazioni e decelerazionifrequenti) che non in condizioni di guida normali. G040A02TB-GTT
SOSTITUZIONE OLIO E FILTRO (Per motori a benzina)
L'olio e filtro devono essere sostituiti
agli intervalli indicati nella tabella della Sezione 5.
Procedete nel seguente modo:
1. Parcheggiate la vettura in piano ed inserite il freno di stazionamento.Mantenete il motore avviato finchèentra in temperatura. Spegnete il motore. Inserite la leva di selezione in "P" (c. automatico) o inretromarcia (c. manuale).
2. Aprite il cofano e rimuovete il tappo dell'olio.
3. Collocate un recipiente sotto il
motore, svitate il tappo di scarico elasciate defluire l'olio.

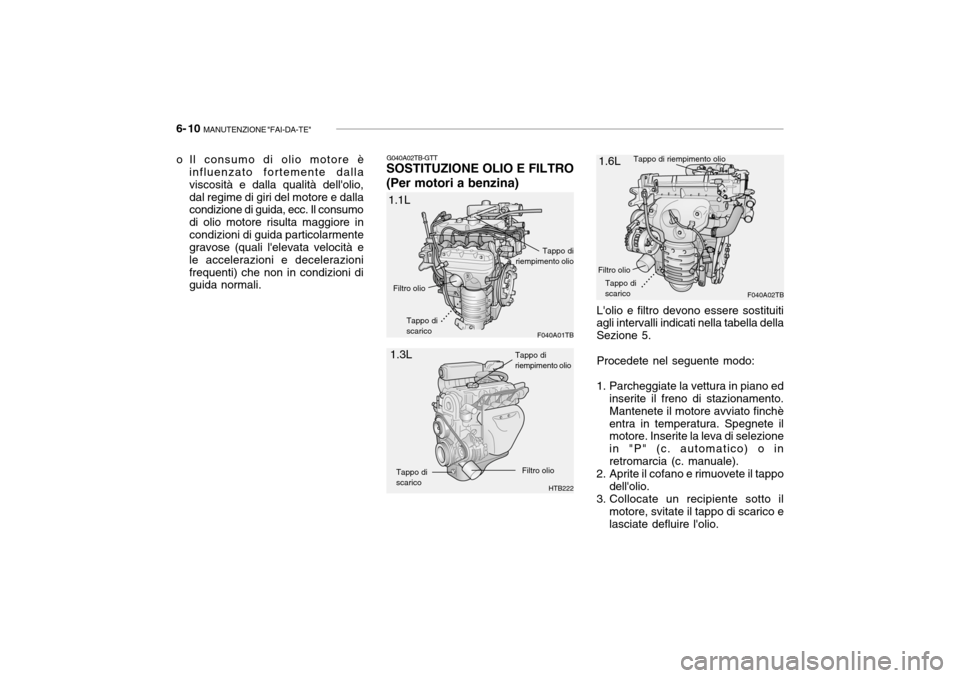

1.3L F040A01TB
HTB222
1.1L
.........
Tappo di
riempimento olio
Tappo di scarico
Filtro olio
Tappo diriempimento olio
Filtro olio
Tappo discarico
1.6L
F040A02TB
.........
Tappo di riempimento olio
Filtro olio Tappo di scarico

MANUTENZIONE "FAI-DA-TE" 6- 11
!
!
!

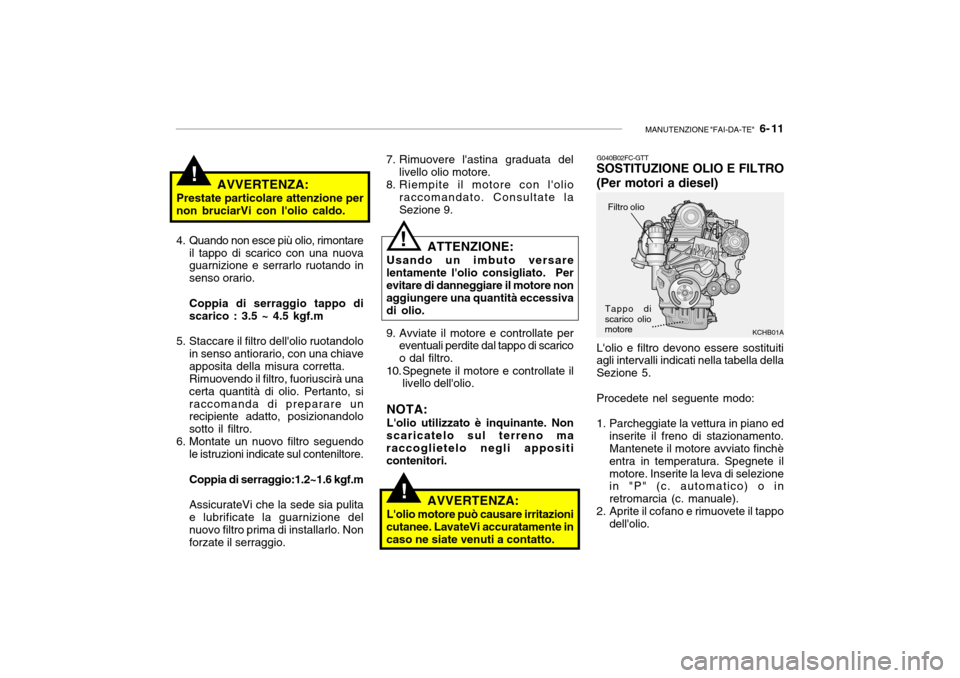

KCHB01A............
AVVERTENZA:
Prestate particolare attenzione per non bruciarVi con l'olio caldo.
4. Quando non esce più olio, rimontare il tappo di scarico con una nuova guarnizione e serrarlo ruotando in senso orario. Coppia di serraggio tappo di scarico : 3.5 ~ 4.5 kgf.m
5. Staccare il filtro dell'olio ruotandolo in senso antiorario, con una chiaveapposita della misura corretta.Rimuovendo il filtro, fuoriuscirà unacerta quantità di olio. Pertanto, siraccomanda di preparare un recipiente adatto, posizionandolo sotto il filtro.
6. Montate un nuovo filtro seguendo le istruzioni indicate sul conteniltore. Coppia di serraggio:1.2~1.6 kgf.mAssicurateVi che la sede sia pulita e lubrificate la guarnizione del nuovo filtro prima di installarlo. Non forzate il serraggio. 7. Rimuovere l'astina graduata del
livello olio motore.
8. Riempite il motore con l'olio raccomandato. Consultate laSezione 9.
AVVERTENZA:
L'olio motore può causare irritazioni
cutanee. LavateVi accuratamente incaso ne siate venuti a contatto. G040B02FC-GTT SOSTITUZIONE OLIO E FILTRO (Per motori a diesel)
Filtro olio
Tappo di
scarico olio motore
L'olio e filtro devono essere sostituiti agli intervalli indicati nella tabella della Sezione 5. Procedete nel seguente modo:
1. Parcheggiate la vettura in piano ed inserite il freno di stazionamento. Mantenete il motore avviato finchè entra in temperatura. Spegnete ilmotore. Inserite la leva di selezione in "P" (c. automatico) o in retromarcia (c. manuale).
2. Aprite il cofano e rimuovete il tappo
dell'olio.
ATTENZIONE:
Usando un imbuto versare
lentamente l'olio consigliato. Perevitare di danneggiare il motore non aggiungere una quantità eccessiva di olio.
9. Avviate il motore e controllate per eventuali perdite dal tappo di scarico o dal filtro.
10. Spegnete il motore e controllate il livello dell'olio.
NOTA: L'olio utilizzato è inquinante. Non
scaricatelo sul terreno ma raccoglietelo negli appositi contenitori.

6- 12 MANUTENZIONE "FAI-DA-TE"
!
!

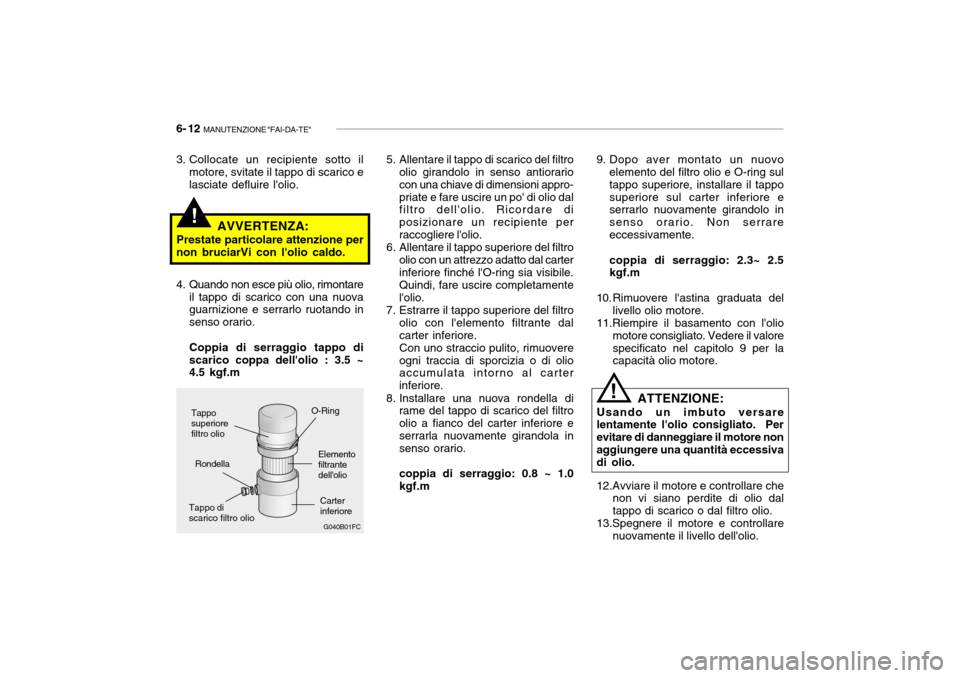

Carter inferiore
Tappo di scarico filtro olio O-Ring
Elemento filtrante dell'olio
Rondella
3. Collocate un recipiente sotto il
motore, svitate il tappo di scarico e lasciate defluire l'olio.
AVVERTENZA:
Prestate particolare attenzione pernon bruciarVi con l'olio caldo.
4. Quando non esce più olio, rimontare il tappo di scarico con una nuova guarnizione e serrarlo ruotando in senso orario. Coppia di serraggio tappo di scarico coppa dell'olio : 3.5 ~ 4.5 kgf.m
G040B01FC
Tappo superiorefiltro olio 5. Allentare il tappo di scarico del filtro
olio girandolo in senso antiorario con una chiave di dimensioni appro-priate e fare uscire un po' di olio dal filtro dell'olio. Ricordare di posizionare un recipiente perraccogliere l'olio.
6. Allentare il tappo superiore del filtro olio con un attrezzo adatto dal carter inferiore finché l'O-ring sia visibile. Quindi, fare uscire completamentel'olio.
7. Estrarre il tappo superiore del filtro
olio con l'elemento filtrante dalcarter inferiore.Con uno straccio pulito, rimuovereogni traccia di sporcizia o di olio accumulata intorno al carter inferiore.
8. Installare una nuova rondella di rame del tappo di scarico del filtroolio a fianco del carter inferiore eserrarla nuovamente girandola in senso orario. coppia di serraggio: 0.8 ~ 1.0 kgf.m 9. Dopo aver montato un nuovo
elemento del filtro olio e O-ring sultappo superiore, installare il tapposuperiore sul carter inferiore e serrarlo nuovamente girandolo in senso orario. Non serrareeccessivamente. coppia di serraggio: 2.3~ 2.5 kgf.m
10. Rimuovere l'astina graduata del livello olio motore.
11.Riempire il basamento con l'olio motore consigliato. Vedere il valore specificato nel capitolo 9 per la capacità olio motore.
12.Avviare il motore e controllare che non vi siano perdite di olio dal tappo di scarico o dal filtro olio.
13.Spegnere il motore e controllare nuovamente il livello dell'olio. ATTENZIONE:
Usando un imbuto versare
lentamente l'olio consigliato. Perevitare di danneggiare il motore nonaggiungere una quantità eccessiva di olio.

MANUTENZIONE "FAI-DA-TE" 6- 13
!
!

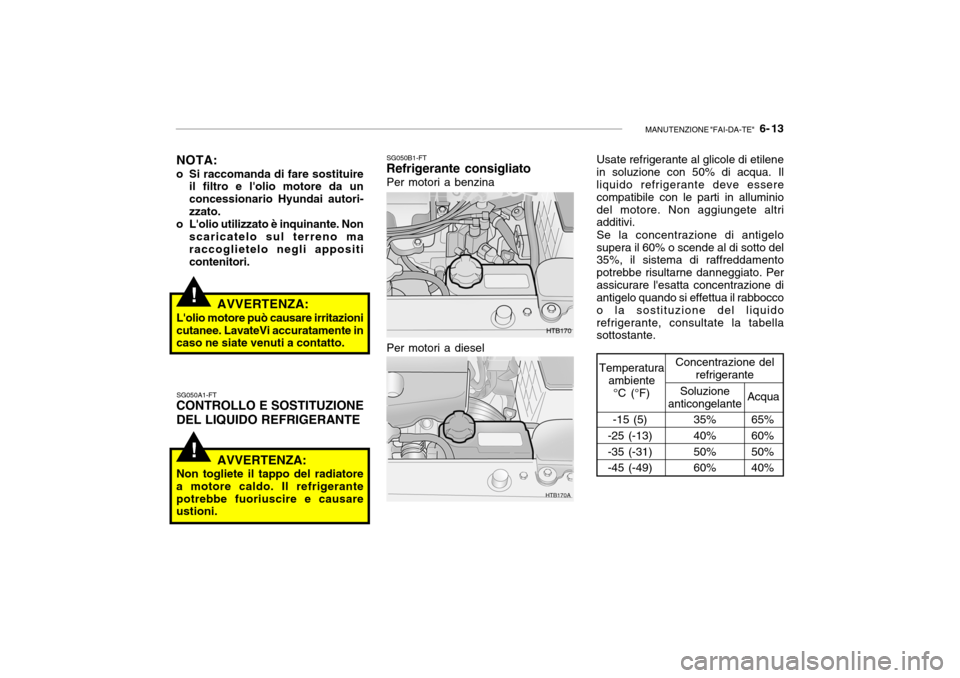

HTB170
HTB170A
NOTA:
o Si raccomanda di fare sostituire il filtro e l'olio motore da un concessionario Hyundai autori-zzato.
o L'olio utilizzato è inquinante. Non
scaricatelo sul terreno ma raccoglietelo negli appositi contenitori.
SG050A1-FT
CONTROLLO E SOSTITUZIONE DEL LIQUIDO REFRIGERANTE
AVVERTENZA:
Non togliete il tappo del radiatore a motore caldo. Il refrigerantepotrebbe fuoriuscire e causare ustioni. SG050B1-FT
Refrigerante consigliato
Per motori a benzina Per motori a diesel Usate refrigerante al glicole di etilene in soluzione con 50% di acqua. Il liquido refrigerante deve essere compatibile con le parti in alluminiodel motore. Non aggiungete altri additivi. Se la concentrazione di antigelo supera il 60% o scende al di sotto del 35%, il sistema di raffreddamento potrebbe risultarne danneggiato. Perassicurare l'esatta concentrazione di antigelo quando si effettua il rabbocco o la sostituzione del liquidorefrigerante, consultate la tabella sottostante.
-15 (5)
-25 (-13) -35 (-31) -45 (-49)
35% 40% 50% 60%
Temperatura
ambiente°C (°F) Soluzione
anticongelante Acqua
Concentrazione del
refrigerante
65%60% 50% 40%
AVVERTENZA:
L'olio motore può causare irritazioni cutanee. LavateVi accuratamente in caso ne siate venuti a contatto.

6- 14 MANUTENZIONE "FAI-DA-TE"
G050D02A-ATT
Sostituzione del liquido refrigerante
Il refrigerante deve essere cambiato
secondo gli intervalli specificati nella tabella relativa della Sezione 5.
G050C01A-GTT Controllo del liquido refrigerante Il livello del refrigerante si può controllare dal lato della vaschetta diplastica. Il livello deve essere compreso tra le linee di "LOW" e "FULL" segnate sulla vaschetta. Se illivello è al di sotto di "LOW", rabboccate. Se notate che il livello del liquido si trova sovente al di sotto delminimo, contattate il Vostro Concessionario Hyundai.
!
ATTENZIONE:
Nel caso in cui il liquido venisse
versato accidentalmente sulla carrozzeria della Vostra vettura, lavate subito con acqua.

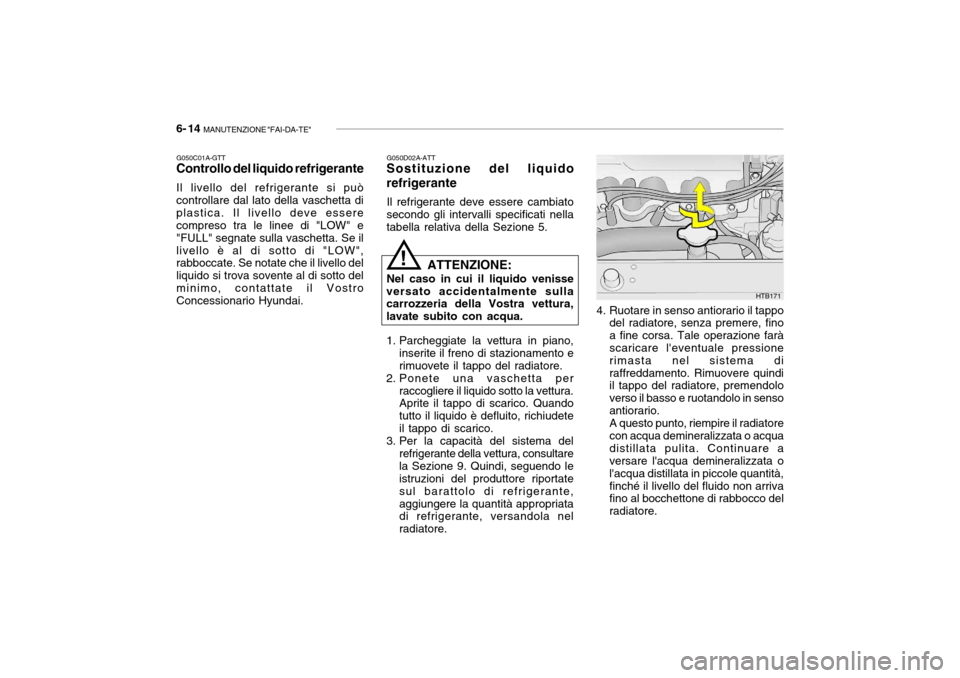

1. Parcheggiate la vettura in piano, inserite il freno di stazionamento e rimuovete il tappo del radiatore.
2. Ponete una vaschetta per raccogliere il liquido sotto la vettura. Aprite il tappo di scarico. Quando tutto il liquido è defluito, richiudeteil tappo di scarico.
3. Per la capacità del sistema del refrigerante della vettura, consultarela Sezione 9. Quindi, seguendo le istruzioni del produttore riportate sul barattolo di refrigerante,aggiungere la quantità appropriata di refrigerante, versandola nel radiatore. 4. Ruotare in senso antiorario il tappo
del radiatore, senza premere, finoa fine corsa. Tale operazione farà scaricare l'eventuale pressione rimasta nel sistema diraffreddamento. Rimuovere quindi il tappo del radiatore, premendolo verso il basso e ruotandolo in sensoantiorario.A questo punto, riempire il radiatorecon acqua demineralizzata o acquadistillata pulita. Continuare a versare l'acqua demineralizzata o l'acqua distillata in piccole quantità,finché il livello del fluido non arriva fino al bocchettone di rabbocco del radiatore.
HTB171

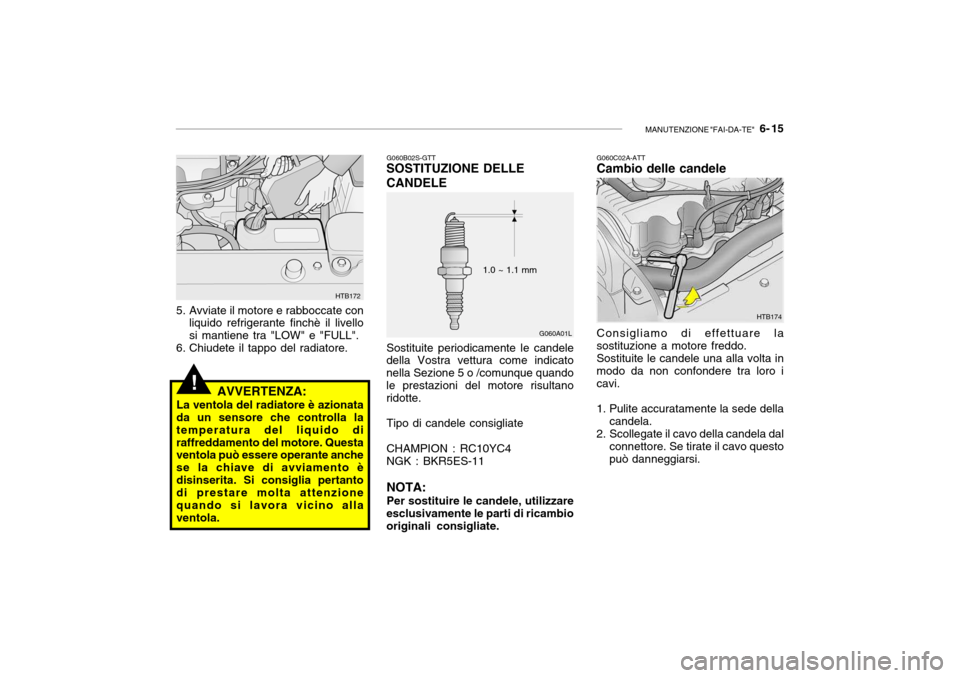

MANUTENZIONE "FAI-DA-TE" 6- 15
!
G060A01L
1.0 ~ 1.1 mm
HTB172
5. Avviate il motore e rabboccate con liquido refrigerante finchè il livello si mantiene tra "LOW" e "FULL".
6. Chiudete il tappo del radiatore.
AVVERTENZA:
La ventola del radiatore è azionata da un sensore che controlla la temperatura del liquido diraffreddamento del motore. Questa ventola può essere operante anche se la chiave di avviamento èdisinserita. Si consiglia pertanto di prestare molta attenzione quando si lavora vicino allaventola. G060B02S-GTT
SOSTITUZIONE DELLE CANDELE
Sostituite periodicamente le candele
della Vostra vettura come indicato nella Sezione 5 o /comunque quandole prestazioni del motore risultano ridotte.
Tipo di candele consigliate CHAMPION : RC10YC4 NGK : BKR5ES-11 NOTA: Per sostituire le candele, utilizzare
esclusivamente le parti di ricambio originali consigliate. G060C02A-ATT Cambio delle candele Consigliamo di effettuare la sostituzione a motore freddo.Sostituite le candele una alla volta inmodo da non confondere tra loro icavi.
1. Pulite accuratamente la sede della
candela.
2. Scollegate il cavo della candela dal connettore. Se tirate il cavo questo può danneggiarsi.
HTB174

6- 16 MANUTENZIONE "FAI-DA-TE"

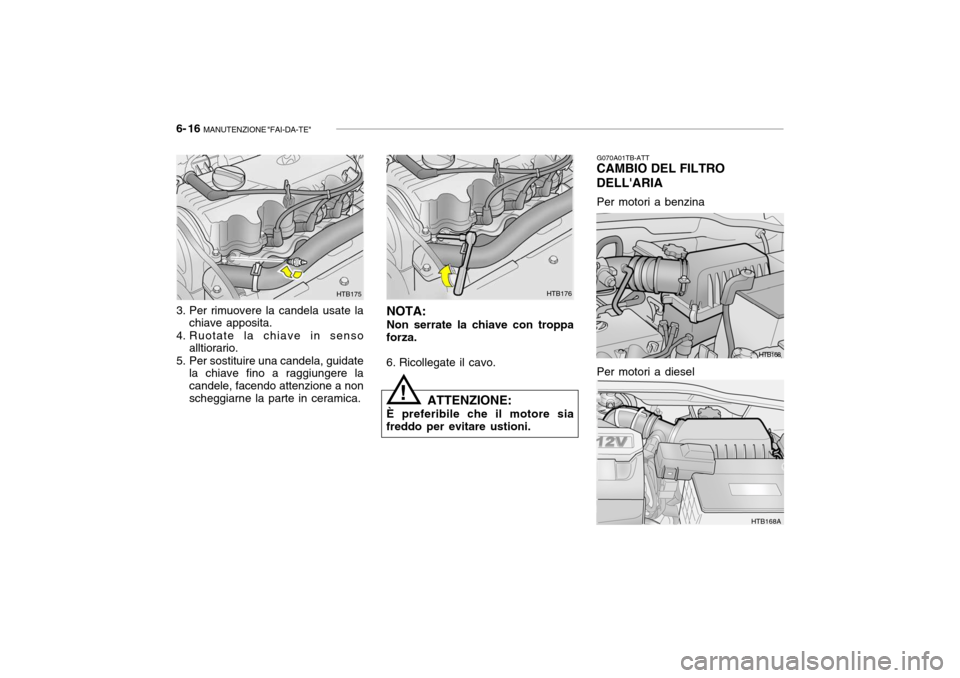

3. Per rimuovere la candela usate la
chiave apposita.
4. Ruotate la chiave in senso alltiorario.
5. Per sostituire una candela, guidate la chiave fino a raggiungere la candele, facendo attenzione a nonscheggiarne la parte in ceramica.
HTB175
NOTA: Non serrate la chiave con troppa
forza.
6. Ricollegate il cavo.HTB176
ATTENZIONE:
È preferibile che il motore sia
freddo per evitare ustioni.
!
HTB168
HTB168A
G070A01TB-ATT
CAMBIO DEL FILTRO DELL'ARIA
Per motori a benzina Per motori a diesel

MANUTENZIONE "FAI-DA-TE" 6- 17
G080A02A-ATT

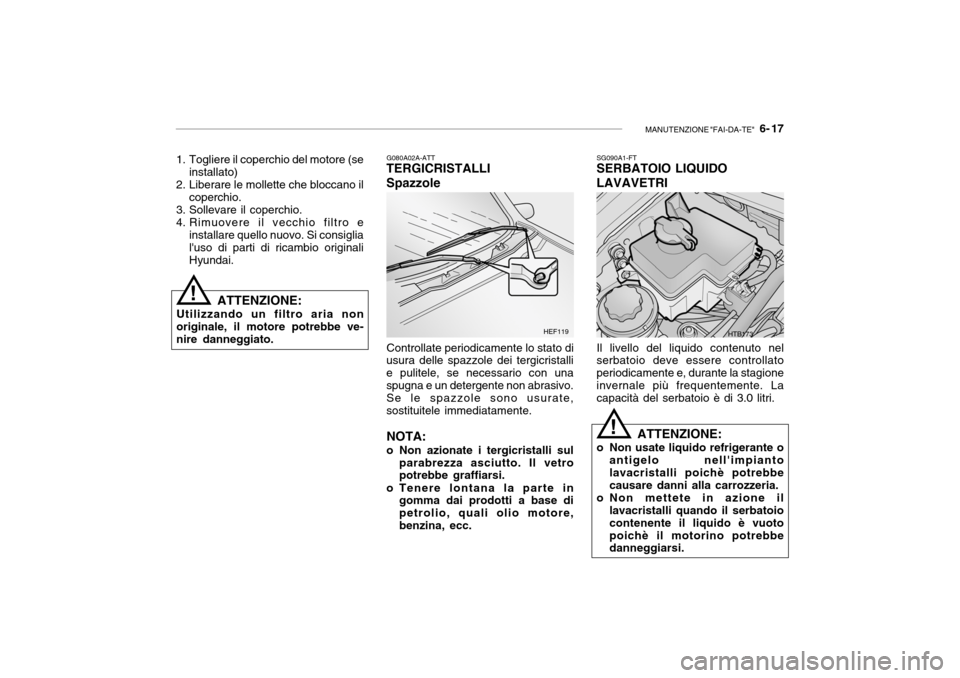

TERGICRISTALLI Spazzole
Controllate periodicamente lo stato di
usura delle spazzole dei tergicristalli e pulitele, se necessario con unaspugna e un detergente non abrasivo. Se le spazzole sono usurate, sostituitele immediatamente.
NOTA:
o Non azionate i tergicristalli sul parabrezza asciutto. Il vetro potrebbe graffiarsi.
o Tenere lontana la parte in gomma dai prodotti a base di petrolio, quali olio motore,benzina, ecc.
ATTENZIONE:
Utilizzando un filtro aria non
originale, il motore potrebbe ve-nire danneggiato.
1. Togliere il coperchio del motore (se
installato)
2. Liberare le mollette che bloccano il coperchio.
3. Sollevare il coperchio.
4. Rimuovere il vecchio filtro e installare quello nuovo. Si consiglial'uso di parti di ricambio originali Hyundai.
!
HEF119 SG090A1-FT SERBATOIO LIQUIDO LAVAVETRI Il livello del liquido contenuto nel serbatoio deve essere controllato periodicamente e, durante la stagioneinvernale più frequentemente. La capacità del serbatoio è di 3.0 litri.HTB173
ATTENZIONE:
o Non usate liquido refrigerante o antigelo nell'impianto lavacristalli poichè potrebbe causare danni alla carrozzeria.
o Non mettete in azione il lavacristalli quando il serbatoio contenente il liquido è vuotopoichè il motorino potrebbe danneggiarsi.
!

6- 18 MANUTENZIONE "FAI-DA-TE"
AVVERTENZA:
È sempre meglio controllare il
livello dell'olio del cambio manuale a motore freddo.

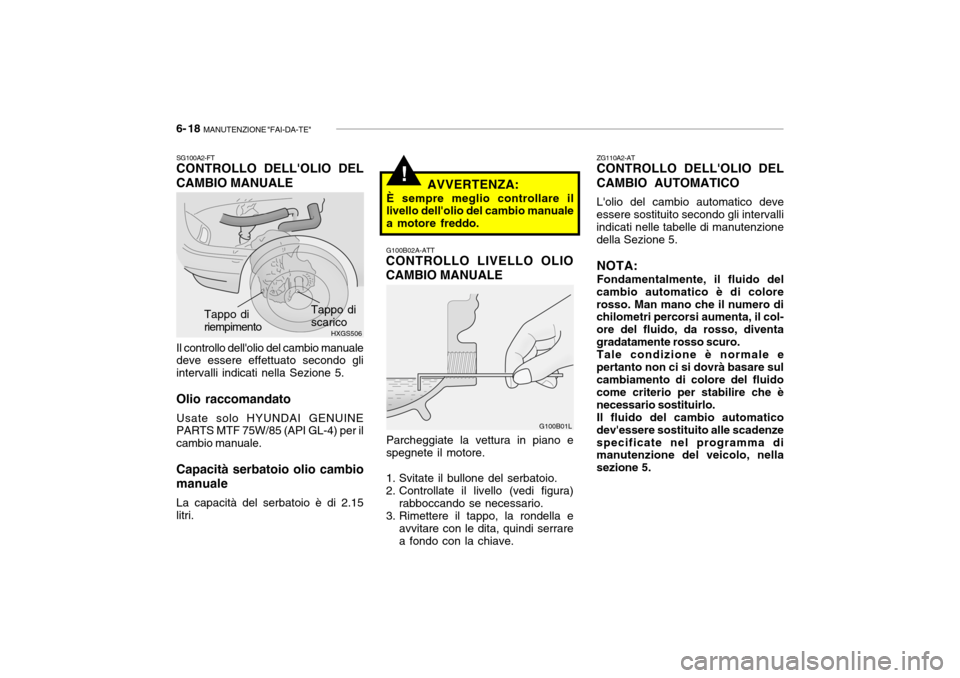

SG100A2-FT CONTROLLO DELL'OLIO DEL CAMBIO MANUALE Il controllo dell'olio del cambio manuale deve essere effettuato secondo gli intervalli indicati nella Sezione 5. Olio raccomandato Usate solo HYUNDAI GENUINE PARTS MTF 75W/85 (API GL-4) per il cambio manuale. Capacità serbatoio olio cambio manuale La capacità del serbatoio è di 2.15 litri. HXGS506
Tappo di riempimento
Tappo di scaricoG100B02A-ATT
CONTROLLO LIVELLO OLIO CAMBIO MANUALE
Parcheggiate la vettura in piano e spegnete il motore.
1. Svitate il bullone del serbatoio.
2. Controllate il livello (vedi figura) rabboccando se necessario.
3. Rimettere il tappo, la rondella e avvitare con le dita, quindi serrare a fondo con la chiave.
G100B01L ZG110A2-AT
CONTROLLO DELL'OLIO DEL CAMBIO AUTOMATICO
L'olio del cambio automatico deve
essere sostituito secondo gli intervalli indicati nelle tabelle di manutenzione della Sezione 5.
NOTA: Fondamentalmente, il fluido del
cambio automatico è di colore rosso. Man mano che il numero di chilometri percorsi aumenta, il col- ore del fluido, da rosso, diventagradatamente rosso scuro. Tale condizione è normale e
pertanto non ci si dovrà basare sulcambiamento di colore del fluido come criterio per stabilire che è necessario sostituirlo. Il fluido del cambio automatico
dev'essere sostituito alle scadenzespecificate nel programma di manutenzione del veicolo, nella sezione 5.
!

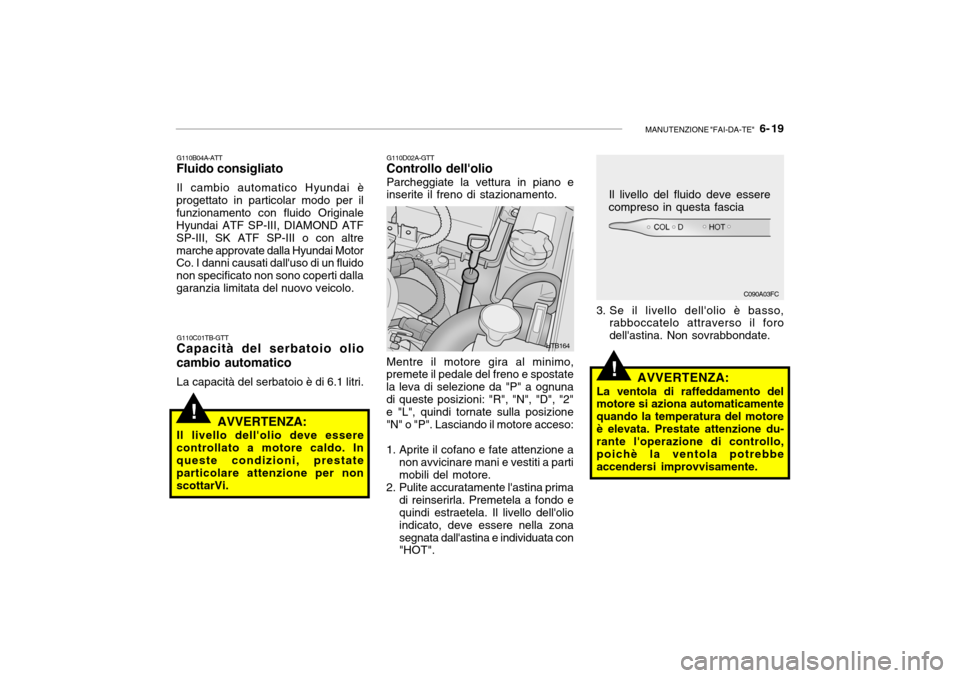

MANUTENZIONE "FAI-DA-TE" 6- 19
!
G110C01TB-GTT
Capacità del serbatoio olio cambio automatico
La capacità del serbatoio è di 6.1 litri.
AVVERTENZA:
Il livello dell'olio deve essere
controllato a motore caldo. In queste condizioni, prestate particolare attenzione per non scottarVi.
!
G110D02A-GTT
Controllo dell'olio
Parcheggiate la vettura in piano e inserite il freno di stazionamento. Mentre il motore gira al minimo,
premete il pedale del freno e spostate la leva di selezione da "P" a ognunadi queste posizioni: "R", "N", "D", "2" e "L", quindi tornate sulla posizione "N" o "P". Lasciando il motore acceso:
1. Aprite il cofano e fate attenzione a
non avvicinare mani e vestiti a parti mobili del motore.
2. Pulite accuratamente l'astina prima di reinserirla. Premetela a fondo equindi estraetela. Il livello dell'olio indicato, deve essere nella zonasegnata dall'astina e individuata con "HOT". 3. Se il livello dell'olio è basso,
rabboccatelo attraverso il foro dell'astina. Non sovrabbondate.
C090A03FC
Il livello del fluido deve essere
compreso in questa fascia
HTB164 AVVERTENZA:
La ventola di raffeddamento del motore si aziona automaticamente quando la temperatura del motoreè elevata. Prestate attenzione du- rante l'operazione di controllo, poichè la ventola potrebbeaccendersi improvvisamente.
G110B04A-ATT
Fluido consigliato
Il cambio automatico Hyundai è
progettato in particolar modo per ilfunzionamento con fluido Originale Hyundai ATF SP-III, DIAMOND ATF SP-III, SK ATF SP-III o con altremarche approvate dalla Hyundai Motor Co. I danni causati dall'uso di un fluido non specificato non sono coperti dallagaranzia limitata del nuovo veicolo.
