Page 171 of 232

NECESSIDADES DE MANUTENÇÃO DO VEÍCULO 5- 9
o traçado dos tubos e assegure-se de que não estão em contacto com superfícies muito quentes ou peçasem movimento que possam causar danos. Inspeccione todas as uniões dos tubos e braçadeiras, para estarseguro de que não existem fugas e não estão soltas. Substitua imediatamente as peças queapresentem algum sinal de dano, rotura , etc.
F060H01A-APT
o Filtro do ar
O filtro do ar deve ser mudado a
intervalos especificados no plano de manutenção. Se o veículo é utilizado em condições severas, uma maior frequência de mudanças do filtro do ardevem ser feitas.
F060J01A-APT
o Folga das Válvulas
Inspeccione as válvulas e ajuste a
sua folga, se necessário, se detectar ruído nas válvulas e/ou vibrações do motor. Esta operação deve ser feitapor um técnico qualificado. F060N02E-APT
o Velas de ignição Assegure-se quando mudar as velas,
que estas têm o grau térmico requerido para o motor. F070B01A-GPT
o Sistema de arrefecimento do
motor
Verifique o estado de conservação do radiador, do vaso de expansão, tubos e ligações, quanto a fugas e peças ouórgãos danificados. Substitua as peças ou órgãos que apresentem qualquer sinal de dano ou fugas. F070C01A-APT
o Líquido de arrefecimento do motor
Deve ser mudado nos intervalos
especificados no plano de manutenção.
F060E01A-APT
o Correia de distribuição
Inspeccione todas as peças
relacionadas com a correia de distribuição no que se refere a danos ou deformações. Substitua qualquerpeça com sinais de danos, imediatamente.
F060G01A-APT
o Tubo de respiro e tampão de
gasolina
O tubo de respiro e o tampão do
depósito de combustível devem ser verificados de acordo com os intervalos de manutenção programados. Quando substituídosassegure-se que estão bem montados.
F060F01A-APT
o Tubos de vácuo e ventilação
do carter
Inspeccione as tubagens em busca
de danos ou cortes. Dê particular AVISO aos tubos que passam perto de superfícies com alta temperatura,tal como tubo de escape. Inspeccione
Page 172 of 232

5- 10 NECESSIDADES DE MANUTENÇÃO DO VEÍCULO
F070D01A-APT
o Óleo da caixa manual Deve ser mudado nos intervalos especificados no plano de manutenção. NOTA:
Se o nível do óleo estiver baixo, verifique se existem fugas antes de
acrescentar o óleo. Ateste sem ultrapassar o nível máximo. F070E03A-APT
o Fluído da Caixa de Velocidades
Automática
O nível do fluído deve estar no nível "HOT" da vareta de nível, depois do motor e da caixa de velocidades atingirem a temperatura normal defuncionamento. Verifique o nível do fluído da caixa de velocidades automática com o motor a funcionar ea alavanca da caixa de velocidades na posição neutra, com o travão de mão devidamente accionado. Quandoproceder à adição ou mudança do fluído utilize o fluído genuíno da Hyundai ATF SP-III, DIAMOND ATFSP-III, SK ATF SP-III ou outras marcas aprovadas pela Hyundai Motor Co. F070J01A-APT
o Pastilhas, discos e bombas
de travão
Verifique o desgaste das pastilhas,
dos discos e fugas de óleo nas pinças de travões.
F070K01A-APT
o Sistema de escape e panela
Inspeccione visualmente o tubo de
escape, panela, e suportes do sistema de escape para rachas, deterioração,ou dano. Ponha o motor em funcionamento e escute atentamente para qualquer fuga de gases do tubo
de escape. Volte a apertar as ligações e substitua qualquer peça danificada.
F070L01A-APT
o Ancoramento das
suspensões
Verifique os braços da suspensão
para folgas, desapertos ou danos.Reaperte ao binário especificado.
F070F01A-APT
o Linhas e tubos de travão
Inspeccione visualmente o sistema de
travões. Verifique se existem fracturas,
deteriorações ou algum indício de fugas de óleo. Substitua imediatamentequalquer peça danificada ou estragada.
F070G02A-APT
o Óleo de travões
Verifique o nível do óleo dos travões
no reservatório. O nível deve estarentre o "MIN" e o "MAX" indicado no reservatório. Use somente óleo de travões, que cumpram as especificações DOT 3 ou DOT 4.
F070H01A-APT
o Tambores/maxilas dos
travões traseiros, travão de mão
Verifique os tambores, maxilas e
mecanismos do travão de mão para superfícies vidradas, riscadas, queimadas, fugas de óleo, peças partidas, e desgaste excessivo.Inspeccione o sistema do travão de mão, incluindo a alavanca e cabos.
Page 173 of 232

NECESSIDADES DE MANUTENÇÃO DO VEÍCULO 5- 11
F070M01A-APT
o Caixa de direcção, tirantes,
cardans e foles/rótula dos tirantes de direcção
Com o veículo parado, verifique se tem folga excessiva no volante.Verifique se os tirantes estão empenados ou danificados. Verifique
os foles e cardans para deterioração,rachas, ou danos. Substitua qualquer peça danificada. F070N01A-APT
o Bomba da direcção assistida,
correia e tubos
Verifique a bomba da direcção assistida e tubos para fugas ou danos.
Substitua qualquer peça danificada ou com fugas imediatamente. Inspeccione
a correia da direcção assistida para cortes, rachas, desgaste excessivo, ausência de óleo na correia e tensãoadequada. Substitua ou ajuste, se necessário. F070P01A-APT
o Semi-eixos e foles
Verifique o semi-eixo foles e
braçadeiras para rachas, deterioração, ou danos. Substitua qualquer peça danificada e se necessário ponhamassa consistente.
F070Q01A-APT
o Refrigerante do ar
condicionado
Verifique as linhas e ligações do ar
condicionado para fugas ou danos.
Verifique as performances do ar condicionado de acordo com o manual de oficina.
Page 174 of 232

6
6. MECÂNICA DE FINS DE SEMANAFaça a sua própria manutenção
Compartimento do motor ................................................................. 6-2
Revisões diárias .............................................................................. 6-5
Precauções de manutenção ............................................................ 6-6
Verificar o nível do óleo do motor ................................................... 6-7
Refrigerante recomendado ............................................................ 6-11
Mudança do filtro de ar .................................................................. 6-12
Verificação do óleo da caixa (manual) .......................................... 6-15
Para verificar o nível de fluído da caixa autom ática .....................6-17
Verificação dos travões ........................................ .........................6-19
Cuidados a ter com o ar condicionado .........................................6-20
Verificação das correias ................................................................ 6-21
Substituição dos fusíveis dos acessórios ....................................6-26
Nível de fluido da direcção assistida ............................................6-29
Substituição de Lâmpadas ............................................................ 6-32
Descrição do painel dos fusíveis .................................................. 6-38
Page 175 of 232

6- 2 FAÇA A SUA PRÓPRIA MANUTENÇÃO
G010A02TB-GPT

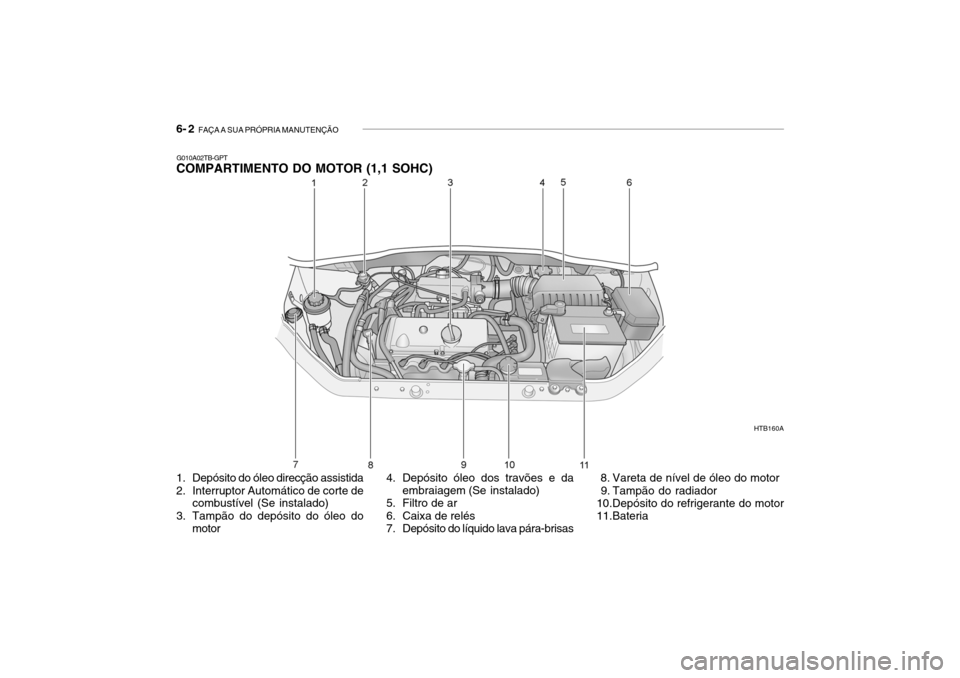

COMPARTIMENTO DO MOTOR (1,1 SOHC)
HTB160A
1. Depósito do óleo direcção assistida
2. Interruptor Automático de corte de combustível (Se instalado)
3. Tampão do depósito do óleo do motor 4. Depósito óleo dos travões e da
embraiagem (Se instalado)
5. Filtro de ar
6. Caixa de relés
7. Depósito do líquido lava pára-brisas 8. Vareta de nível de óleo do motor
9. Tampão do radiador 10.Depósito do refrigerante do motor 11.Bateria
Page 176 of 232

FAÇA A SUA PRÓPRIA MANUTENÇÃO 6- 3
HTB5001
!
CUIDADO:
Ao inspeccionar ou executar serviços demanutenção no mo- tor, deve manusear as ferramentas ououtros objectos com cuidado para não danificar a tampa dasválvulas que é em plástico.
1. Depósito do óleo direcção assistida (Se instalado)
2. Interruptor Automático de corte de
combustível (Se instalado)
3. Tampão do depósito do óleo do motor 4. Depósito óleo dos travões e da
embraiagem (Se instalado)
5. Filtro de ar
6. Caixa de relés
7. Depósito do líquido lava pára-brisas
8. Vareta de nível de óleo do motor 9. Tampão do radiador 10.Depósito do refrigerante do motor
11. Vareta do nível de caixa automática
(Só caixa automática)
12.Bateria
G010B02TB-GPT

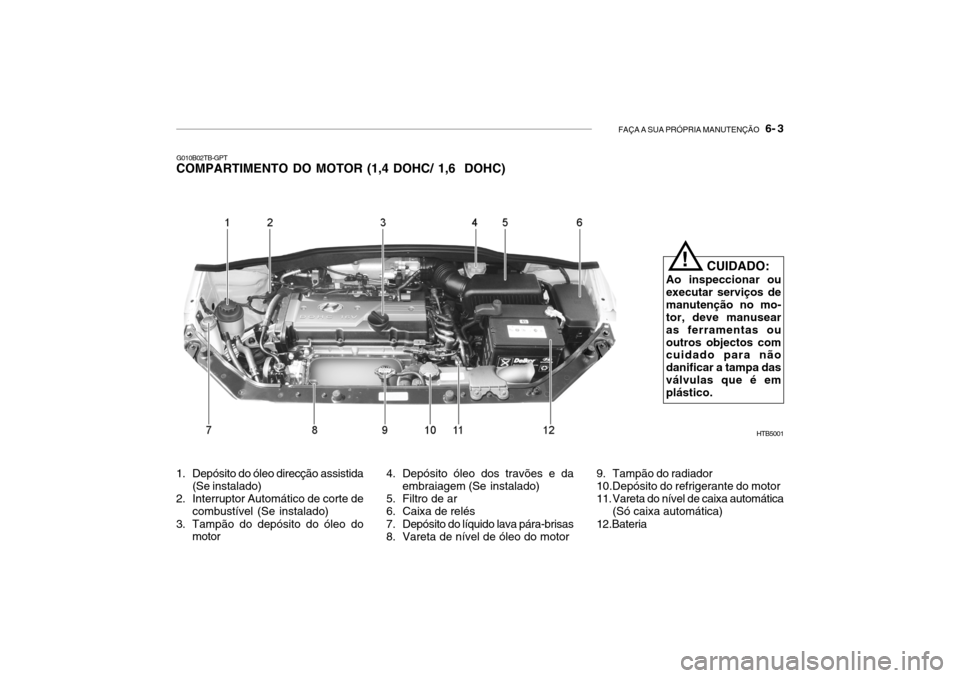

COMPARTIMENTO DO MOTOR (1,4 DOHC/ 1,6 DOHC)
Page 177 of 232

6- 4 FAÇA A SUA PRÓPRIA MANUTENÇÃO
HTB159
!
CUIDADO:
Ao inspeccionar ou executar serviços de manutenção no motor,deve manusear as ferramentas ou outros objectos com cuidado para não danificar a tampa das válvulas que é em plástico.
G010C02TB-GPT

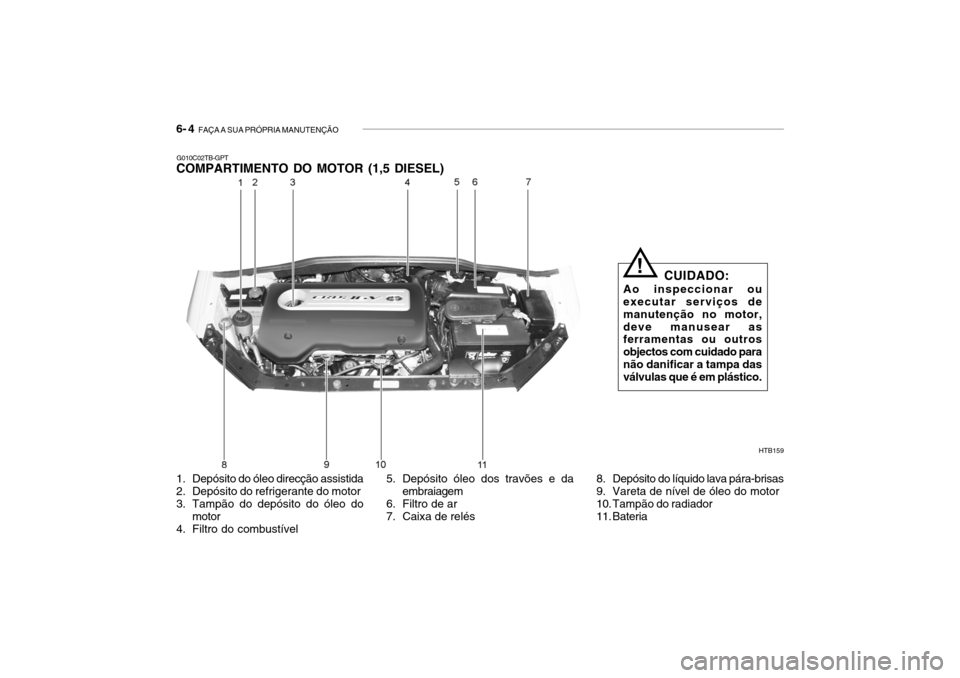

COMPARTIMENTO DO MOTOR (1,5 DIESEL)
1. Depósito do óleo direcção assistida
2. Depósito do refrigerante do motor
3. Tampão do depósito do óleo do
motor
4. Filtro do combustível 5. Depósito óleo dos travões e da
embraiagem
6. Filtro de ar
7. Caixa de relés 8. Depósito do líquido lava pára-brisas
9. Vareta de nível de óleo do motor
10. Tampão do radiador
11. Bateria
Page 178 of 232

FAÇA A SUA PRÓPRIA MANUTENÇÃO 6- 5
G020A01A-APT
REVISÕES DIÁRIAS Compartimento do motor
Deverá verificar regularmente o
seguinte:
o Nível e condições do óleo do mo-
tor
o Nível e condições do óleo da caixa
de velocidades
o Nível do óleo dos travões
o Nível do refrigerante do motor
o Nível do liquido do lava pára-brisas
o Estado das correias dos contos de segurança
o Estado das borrachas
o Estado do filtro de ar
o Estado do sistema de escape
o Fugas de óleo
o Nível e estado do óleo da direcção assistida G020B01A-APT
EXTERIOR DO VEÍCULO
Deverá verificar o seguinte:
o Aparência e estado exterior
o Estado das rodas e aperto das rodas
o Estado do sistema de escape
o Funcionamento e estado das luzes
o Estado dos pára-brisas
o Estado das escovas do limpa pára- brisas
o Estado da pintura e corrosão
o Fugas de óleo
o Estado dos fechos das portas, capot e tampa da mala
o Estado e pressão dos pneus (incluindo o sobressalente) G020C01A-APT INTERIOR DO VEÍCULO Sempre que utilizar o automóvel deverá inspeccionar o seguinte:
o Funcionamento das luzes
o Funcionamento do limpa pára-
brisas
o Funcionamento da buzina
o Funcionamento do ventilador, aquecimento e ar condicionado (se instalado)
o Funcionamento e estado da direcção
o Funcionamento dos espelhos
o Funcionamento dos piscas
o Funcionamento do pedal do acelerador
o Funcionamento do pedal de travão
e do travão de mão
o Funcionamento da caixa de
velocidades e pedal da embraiagem
o Funcionamento da caixa de velocidades automática e domecanismo de "Park"
o Funcionamento do controle dos
bancos
o Funcionamento e estado dos cintos de segurança
Page 179 of 232

6- 6 FAÇA A SUA PRÓPRIA MANUTENÇÃO
o Funcionamento das palas de sol Se verificar que algo não funciona correctamente, inspeccione correctamente e se necessário pro-cure o Serviço de Assistência Hyundai. G020D01TG-GAT
PRECAUÇÕES DE MANUTENÇÃO
Uma manutenção desadequada ou
incompleta pode causar problemas. Esta secção fornece instruções apenaspara os itens de manutenção que são de fácil execução. Alguns procedimentos devem ser executadospor um concessionário Hyundai autorizado.
NOTA: Uma manutenção desadequada por
parte do proprietário durante o período da garantia pode afectar a cobertura da garantia.

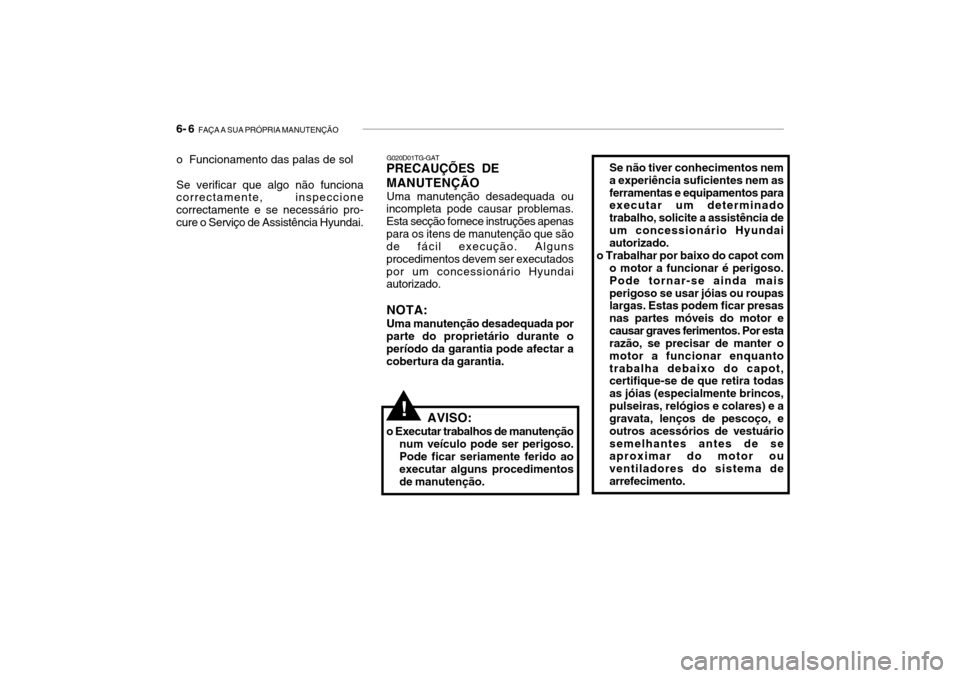

!AVISO:
o Executar trabalhos de manutenção num veículo pode ser perigoso. Pode ficar seriamente ferido ao executar alguns procedimentos de manutenção. Se não tiver conhecimentos nema experiência suficientes nem asferramentas e equipamentos para executar um determinado trabalho, solicite a assistência deum concessionário Hyundai autorizado.
o Trabalhar por baixo do capot com o motor a funcionar é perigoso. Pode tornar-se ainda maisperigoso se usar jóias ou roupas largas. Estas podem ficar presas nas partes móveis do motor ecausar graves ferimentos. Por esta razão, se precisar de manter o motor a funcionar enquantotrabalha debaixo do capot, certifique-se de que retira todas as jóias (especialmente brincos,pulseiras, relógios e colares) e a gravata, lenços de pescoço, e outros acessórios de vestuáriosemelhantes antes de se aproximar do motor ou ventiladores do sistema dearrefecimento.
Page 180 of 232

FAÇA A SUA PRÓPRIA MANUTENÇÃO 6- 7
G030A02O-GPT

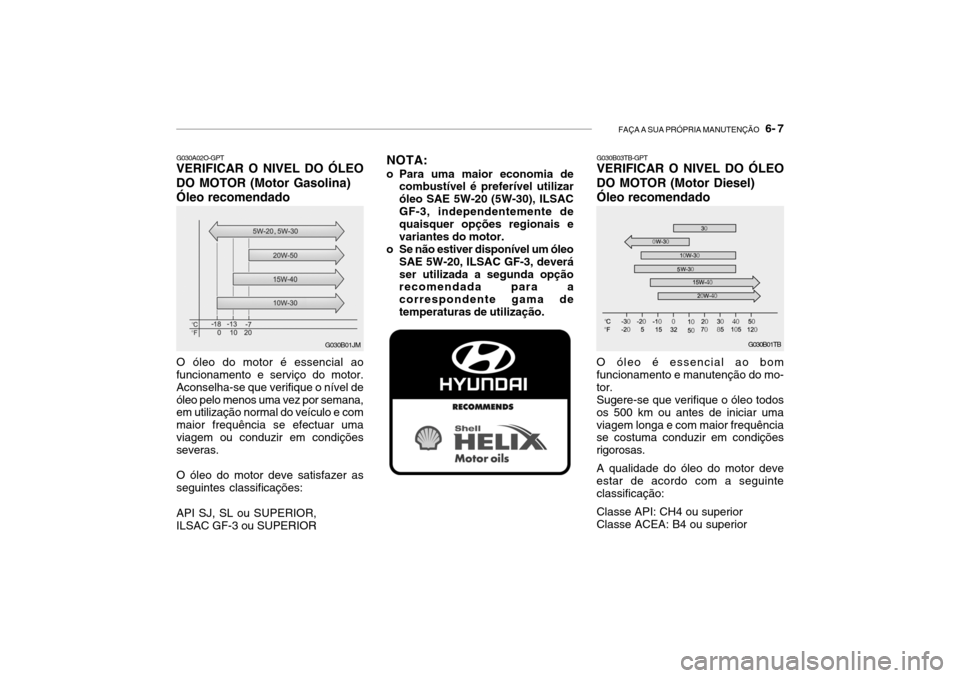

VERIFICAR O NIVEL DO ÓLEO DO MOTOR (Motor Gasolina)
Óleo recomendado
G030B01TB
G030B03TB-GPT VERIFICAR O NIVEL DO ÓLEO DO MOTOR (Motor Diesel) Óleo recomendado O óleo é essencial ao bom funcionamento e manutenção do mo- tor.Sugere-se que verifique o óleo todosos 500 km ou antes de iniciar umaviagem longa e com maior frequência se costuma conduzir em condições rigorosas. A qualidade do óleo do motor deve estar de acordo com a seguinteclassificação: Classe API: CH4 ou superior Classe ACEA: B4 ou superiorG030B01JM
O óleo do motor é essencial ao funcionamento e serviço do motor. Aconselha-se que verifique o nível deóleo pelo menos uma vez por semana, em utilização normal do veículo e com maior frequência se efectuar umaviagem ou conduzir em condições severas. O óleo do motor deve satisfazer as seguintes classificações: API SJ, SL ou SUPERIOR, ILSAC GF-3 ou SUPERIOR NOTA:
o Para uma maior economia de combustível é preferível utilizaróleo SAE 5W-20 (5W-30), ILSACGF-3, independentemente de quaisquer opções regionais e variantes do motor.
o Se não estiver disponível um óleo
SAE 5W-20, ILSAC GF-3, deveráser utilizada a segunda opção recomendada para a correspondente gama detemperaturas de utilização.
