Hyundai Grand Santa Fe 2013 Инструкция по эксплуатации (in Russian)

Техническое обслуживание
34 7

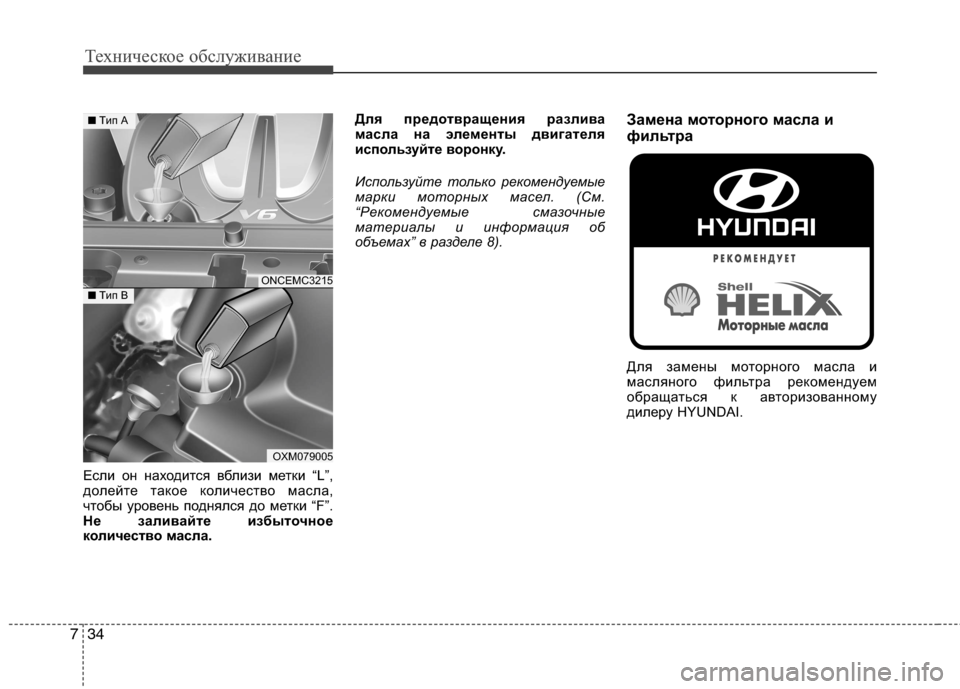

Если он находится вблизи метки “L”,
долейте такое количество масла,
чтобы уровень поднялся до метки “F”.
Не заливайте избыточное
количество масла. Для предотвращения разлива
масла на элементы двигателя
используйте воронку.
Используйте только рекомендуемые
марки моторных масел. (См.
“Рекомендуемые смазочные
материалы и информация об
объемах” в разделе 8).
Замена моторного масла и
фильтра
Для замены моторного масла и
масляного фильтра рекомендуем
обращаться к авторизованному
дилеру HYUNDAI.
ONCEMC3215
OXM079005
■Tип А
■Tип В

735
Техническое обслуживание

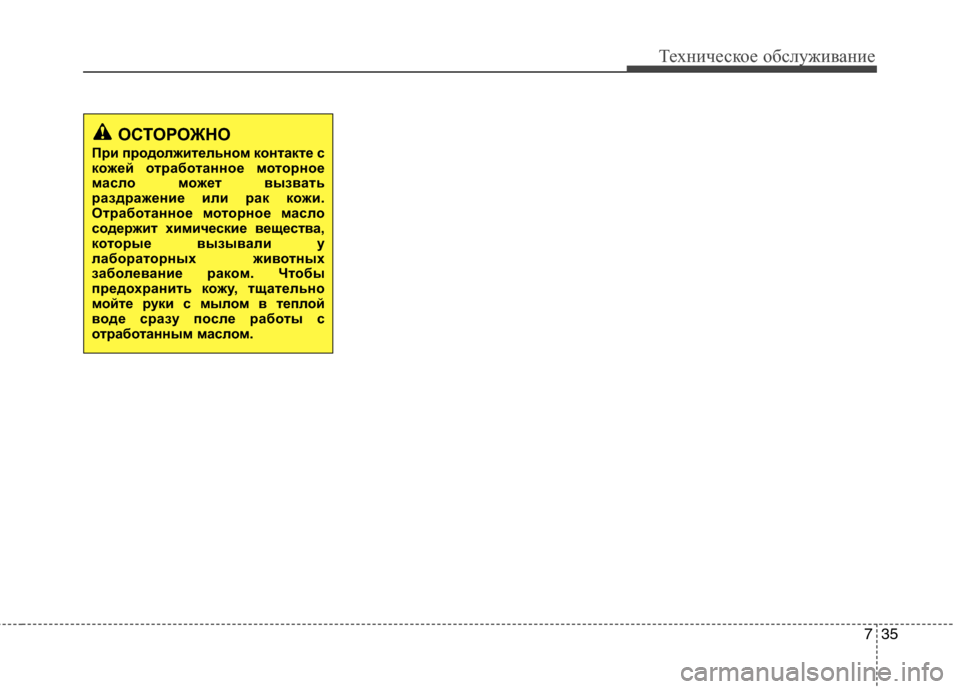

ОСТОРОЖНО
При продолжительном контакте с
кожей отработанное моторное
масло может вызвать
раздражение или рак кожи.
Отработанное моторное масло
содержит химические вещества,
которые вызывали у
лабораторных животных
заболевание раком. Чтобы
предохранить кожу, тщательно
мойте руки с мылом в теплой
воде сразу после работы с
отработанным маслом.

Техническое обслуживание
36 7

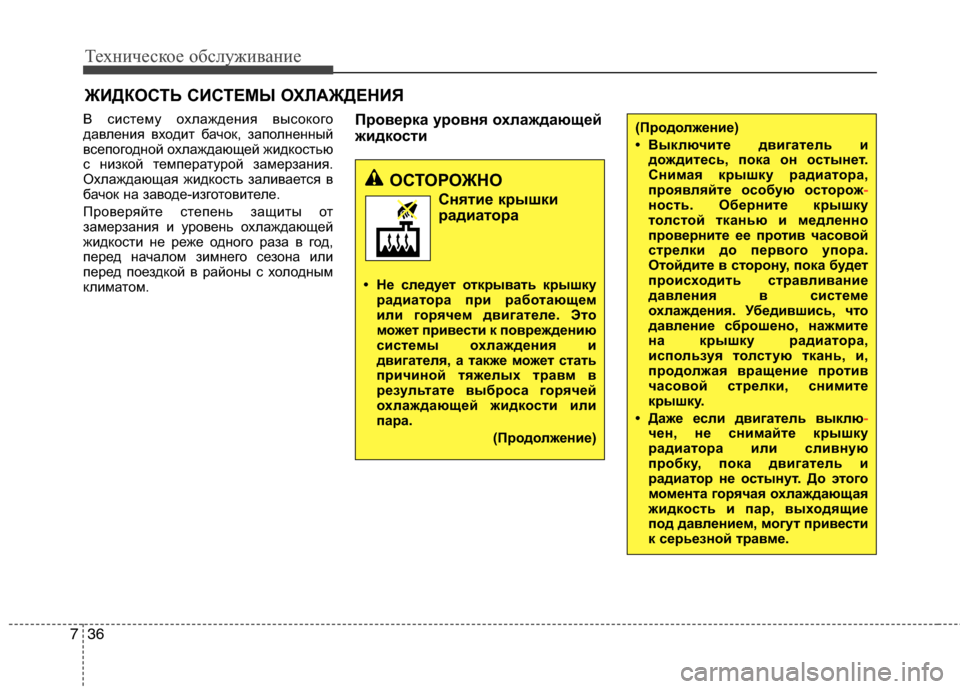

ЖИДКОСТЬ СИСТЕМЫ ОХЛАЖДЕНИЯ
В систему охлаждения высокого
давления входит бачок, заполненный
всепогодной охлаждающей жидкостью
с низкой температурой замерзания.
Охлаждающая жидкость заливается в
бачок на заводе-изготовителе.
Проверяйте степень защиты от
замерзания и уровень охлаждающей
жидкости не реже одного раза в год,
перед началом зимнего сезона или
перед поездкой в районы с холодным
климатом.Проверка уровня охлаждающей
жидкости (Продолжение)
• Выключите двигатель и
дождитесь, пока он остынет.
Снимая крышку радиатора,
проявляйте особую осторож
-ность. Оберните крышку
толстой тканью и медленно
проверните ее против часовой
стрелки до первого упора.
Отойдите в сторону, пока будет
происходить стравливание
давления в системе
охлаждения. Убедившись, что
давление сброшено, нажмите
на крышку радиатора,
используя толстую ткань, и,
продолжая вращение против
часовой стрелки, снимите
крышку.
• Даже если двигатель выклю
-чен, не снимайте крышку
радиатора или сливную
пробку, пока двигатель и
радиатор не остынут. До этого
момента горячая охлаждающая
жидкость и пар, выходящие
под давлением, могут привести
к серьезной травме.
ОСТОРОЖНО
Снятие крышки
радиатора
• Не следует открывать крышку
радиатора при работающем
или горячем двигателе. Это
может привести к повреждению
системы охлаждения и
двигателя, а также может стать
причиной тяжелых травм в
результате выброса горячей
охлаждающей жидкости или
пара.
(Продолжение)

737
Техническое обслуживание

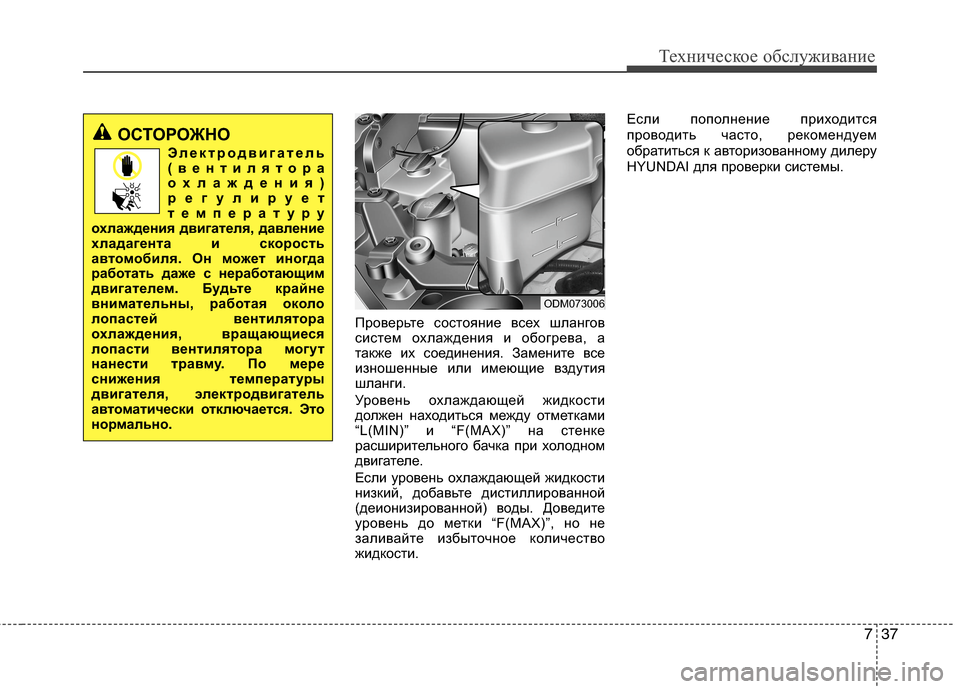

Проверьте состояние всех шлангов
систем охлаждения и обогрева, а
также их соединения. Замените все
изношенные или имеющие вздутия
шланги.
Уровень охлаждающей жидкости
должен находиться между отметками
“L(MIN)” и “F(MAX)” на стенке
расширительного бачка при холодном
двигателе.
Если уровень охлаждающей жидкости
низкий, добавьте дистиллированной
(деионизированной) воды. Доведите
уровень до метки “F(MAX)”, но не
заливайте избыточное количество
жидкости. Если пополнение приходится
проводить часто, рекомендуем
обратиться к авторизованному дилеру
HYUNDAI для проверки системы.
ОСТОРОЖНО
Электродвигатель
(вентилятора
охлаждения)
регулирует
температуру
охлаждения двигателя, давление
хладагента и скорость
автомобиля. Он может иногда
работать даже с неработающим
двигателем. Будьте крайне
внимательны, работая около
лопастей вентилятора
охлаждения, вращающиеся
лопасти вентилятора могут
нанести травму. По мере
снижения температуры
двигателя, электродвигатель
автоматически отключается. Это
нормально.
ODM073006

Техническое обслуживание
38 7

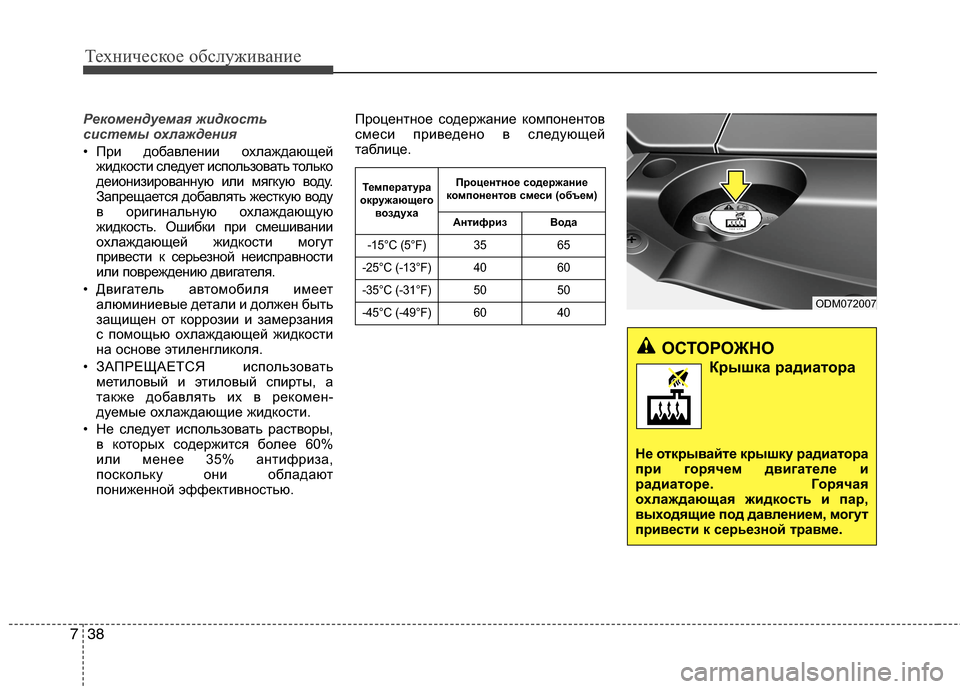

Рекомендуемая жидкость
системы охлаждения
• При добавлении охлаждающей
жидкости следует использовать только
деионизированную или мягкую воду.
Запрещается добавлять жесткую воду
в оригинальную охлаждающую
жидкость. Ошибки при смешивании
охлаждающей жидкости могут
привести к серьезной неисправности
или повреждению двигателя.
• Двигатель автомобиля имеет
алюминиевые детали и должен быть
защищен от коррозии и замерзания
с помощью охлаждающей жидкости
на основе этиленгликоля.
• ЗАПРЕЩАЕТСЯ использовать
метиловый и этиловый спирты, а
также добавлять их в рекомен-
дуемые охлаждающие жидкости.
• Не следует использовать растворы,
в которых содержится более 60%
или менее 35% антифриза,
поскольку они обладают
пониженной эффективностью. Процентное содержание компонентов
смеси приведено в следующей
таблице.
ОСТОРОЖНО
Крышка радиатора
Не открывайте крышку радиатора
при горячем двигателе и
радиаторе. Горячая
охлаждающая жидкость и пар,
выходящие под давлением, могут
привести к серьезной травме.
Температура
окружающего
воздухаПроцентное содержание
компонентов смеси (объем)
АнтифризВода
-15°C (5°F)3565
-25°C (-13°F)4060
-35°C (-31°F)5050
-45°C (-49°F)6040ODM072007

739
Техническое обслуживание

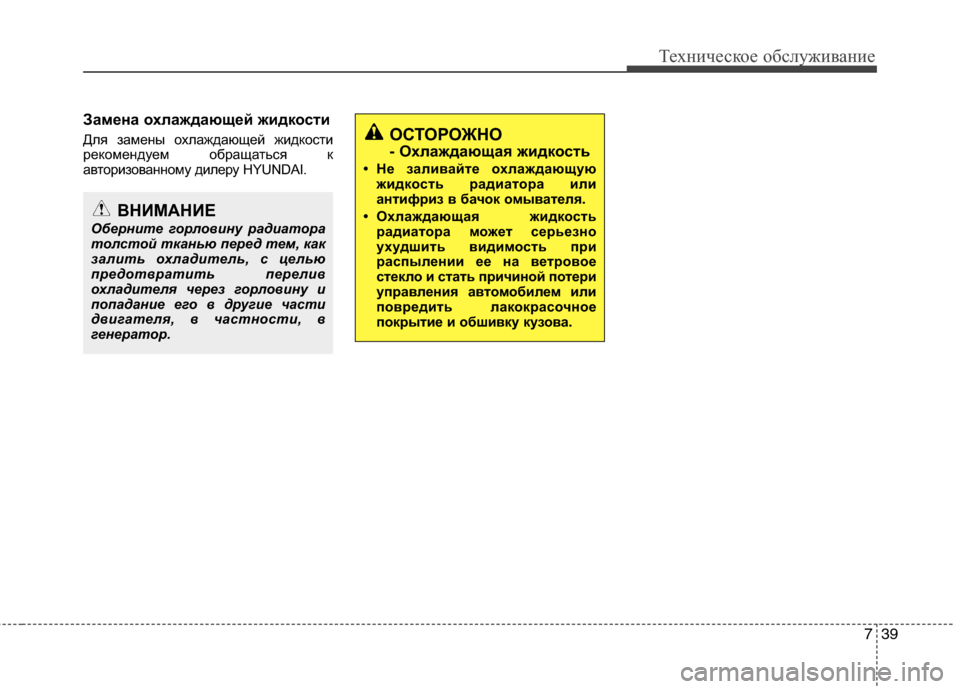

Замена охлаждающей жидкости
Для замены охлаждающей жидкости
рекомендуем обращаться к
авторизованному дилеру HYUNDAI.
ВНИМАНИЕ
Оберните горловину радиатора
толстой тканью перед тем, как
залить охладитель, с целью
предотвратить перелив
охладителя через горловину и
попадание его в другие части
двигателя, в частности, в
генератор.
ОСТОРОЖНO
- Oхлаждающая жидкость
• Не заливайте охлаждающую
жидкость радиатора или
антифриз в бачок омывателя.
• Охлаждающая жидкость
радиатора может серьезно
ухудшить видимость при
распылении ее на ветровое
стекло и стать причиной потери
управления автомобилем или
повредить лакокрасочное
покрытие и обшивку кузова.

Техническое обслуживание
40 7

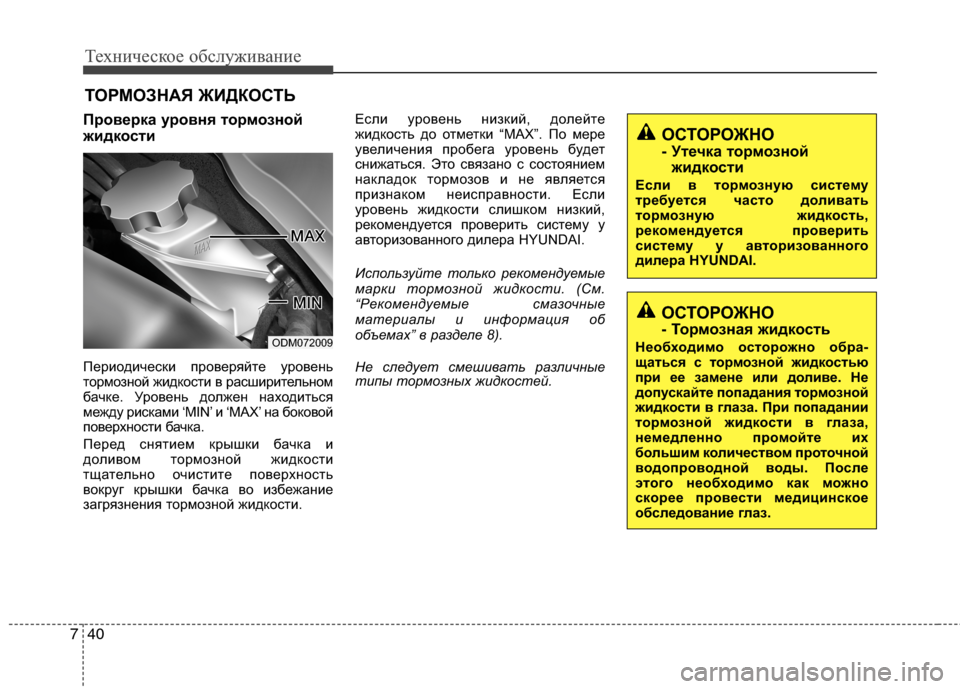

ТОРМОЗНАЯ ЖИДКОСТЬ
Проверка уровня тормозной
жидкости
Периодически проверяйте уровень
тормозной жидкости в расширительном
бачке. Уровень должен находиться
между рисками ‘MIN’ и ‘MAX’ на боковой
поверхности бачка.
Перед снятием крышки бачка и
доливом тормозной жидкости
тщательно очистите поверхность
вокруг крышки бачка во избежание
загрязнения тормозной жидкости.Если уровень низкий, долейте
жидкость до отметки “MAX”. По мере
увеличения пробега уровень будет
снижаться. Это связано с состоянием
накладок тормозов и не является
признаком неисправности. Если
уровень жидкости слишком низкий,
рекомендуется проверить систему у
авторизованного дилера HYUNDAI.
Используйте только рекомендуемые
марки тормозной жидкости. (См.
“Рекомендуемые смазочные
материалы и информация об
объемах” в разделе 8).
Не следует смешивать различные
типы тормозных жидкостей.
ODM072009
ОСТОРОЖНО
- Тормозная жидкость
Необходимо осторожно обра-
щаться с тормозной жидкостью
при ее замене или доливе. Не
допускайте попадания тормозной
жидкости в глаза. При попадании
тормозной жидкости в глаза,
немедленно промойте их
большим количеством проточной
водопроводной воды. После
этого необходимо как можно
скорее провести медицинское
обследование глаз.
ОСТОРОЖНО
- Утечка тормозной
жидкости
Если в тормозную систему
требуется часто доливать
тормозную жидкость,
рекомендуется проверить
систему у авторизованного
дилера HYUNDAI.

741
Техническое обслуживание

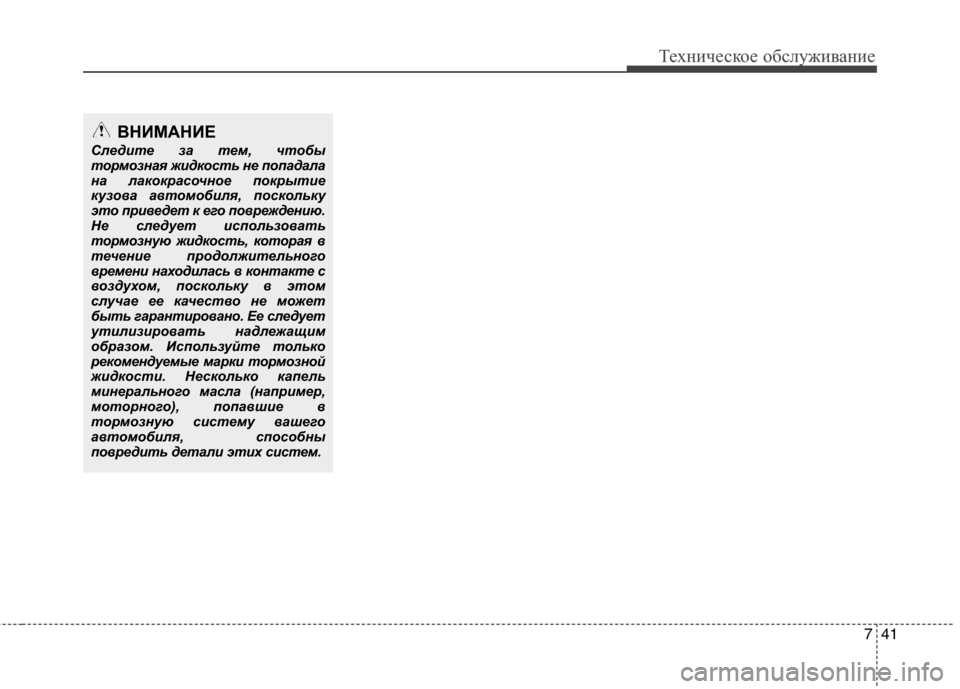

ВНИМАНИЕ
Следите за тем, чтобы
тормозная жидкость не попадала
на лакокрасочное покрытие
кузова автомобиля, поскольку
это приведет к его повреждению.
Не следует использовать
тормозную жидкость, которая в
течение продолжительного
времени находилась в контакте с
воздухом, поскольку в этом
случае ее качество не может
быть гарантировано. Ее следует
утилизировать надлежащим
образом. Используйте только
рекомендуемые марки тормозной
жидкости. Несколько капель
минерального масла (например,
моторного), попавшие в
тормозную систему вашего
автомобиля, способны
повредить детали этих систем.

Техническое обслуживание
42 7

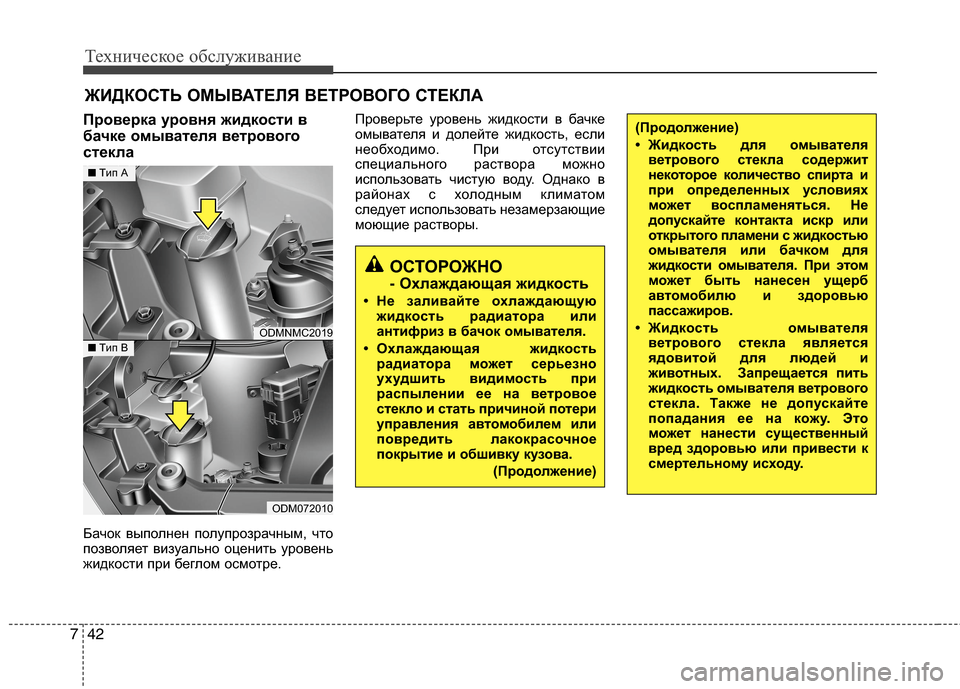

ЖИДКОСТЬ ОМЫВАТЕЛЯ ВЕТРОВОГО СТЕКЛА
Проверка уровня жидкости в
бачке омывателя ветрового
стекла
Бачок выполнен полупрозрачным, что
позволяет визуально оценить уровень
жидкости при беглом осмотре.Проверьте уровень жидкости в бачке
омывателя и долейте жидкость, если
необходимо. При отсутствии
специального раствора можно
использовать чистую воду. Однако в
районах с холодным климатом
следует использовать незамерзающие
моющие растворы.
ОСТОРОЖНО
- Охлаждающая жидкость
• Не заливайте охлаждающую
жидкость радиатора или
антифриз в бачок омывателя.
• Охлаждающая жидкость
радиатора может серьезно
ухудшить видимость при
распылении ее на ветровое
стекло и стать причиной потери
управления автомобилем или
повредить лакокрасочное
покрытие и обшивку кузова.
(Продолжение)
(Продолжение)
• Жидкость для омывателя
ветрового стекла содержит
некоторое количество спирта и
при определенных условиях
может воспламеняться. Не
допускайте контакта искр или
открытого пламени с жидкостью
омывателя или бачком для
жидкости омывателя. При этом
может быть нанесен ущерб
автомобилю и здоровью
пассажиров.
• Жидкость омывателя
ветрового стекла является
ядовитой для людей и
животных. Запрещается пить
жидкость омывателя ветрового
стекла. Также не допускайте
попадания ее на кожу. Это
может нанести существенный
вред здоровью или привести к
смертельному исходу.
ODMNMC2019
ODM072010
■Tип А
■Tип В

743
Техническое обслуживание

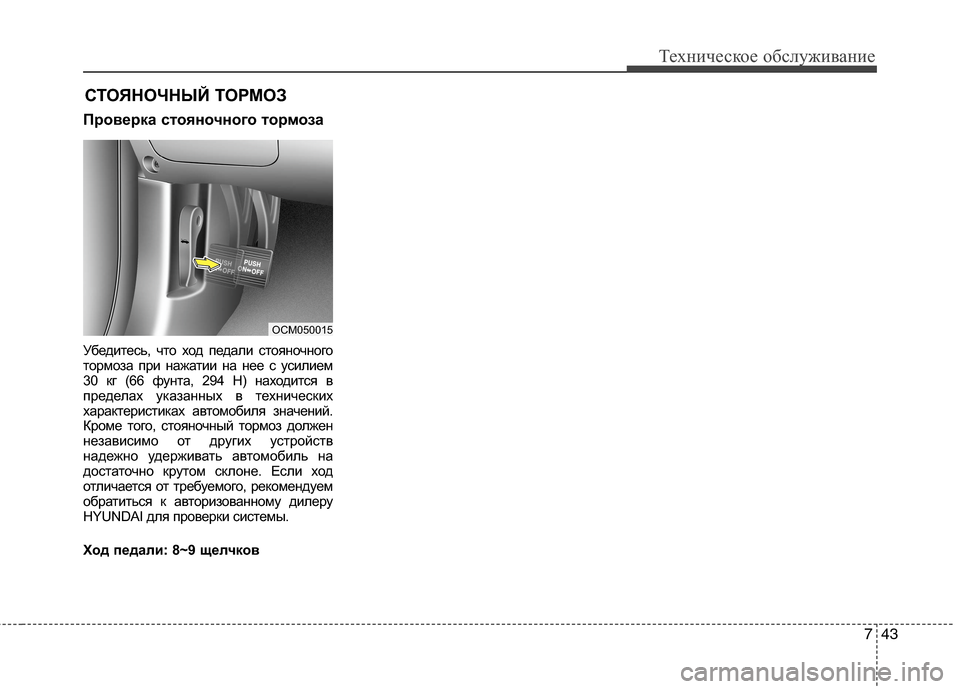

СТОЯНОЧНЫЙ ТОРМОЗ
Проверка стояночного тормоза
Убедитесь, что ход педали стояночного
тормоза при нажатии на нее с усилием
30 кг (66 фунта, 294 Н) находится в
пределах указанных в технических
характеристиках автомобиля значений.
Кроме того, стояночный тормоз должен
независимо от других устройств
надежно удерживать автомобиль на
достаточно крутом склоне. Если ход
отличается от требуемого, рекомендуем
обратиться к авторизованному дилеру
HYUNDAI для проверки системы.
Ход педали: 8~9 щелчков
