Hyundai Grand Santa Fe 2015 Handleiding (in Dutch)

Wat te doen in een noodgeval
20
6

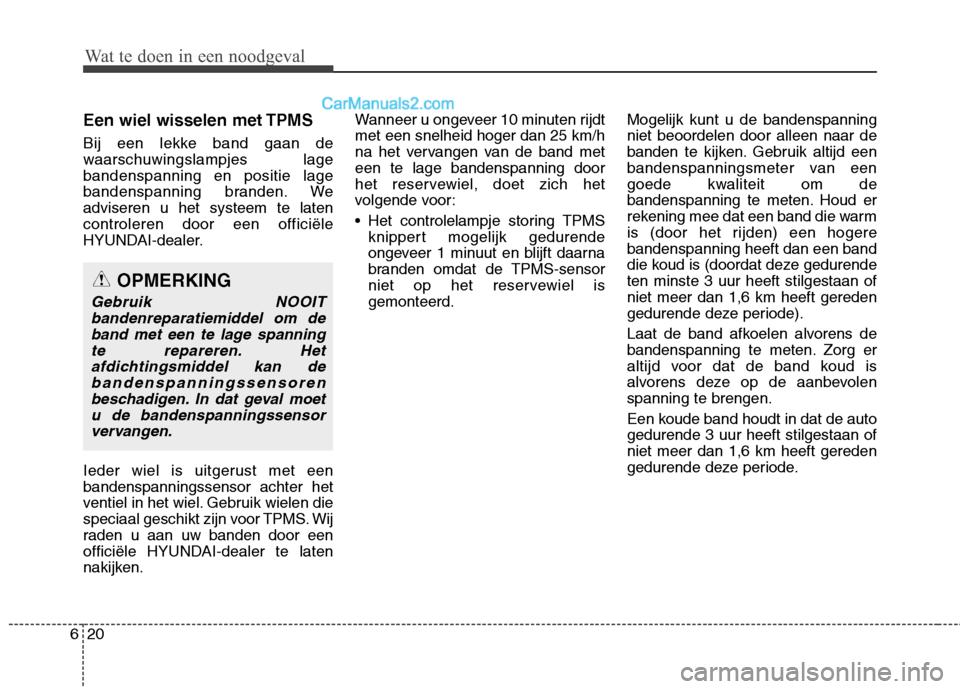

Een wiel wisselen met TPMS
Bij een lekke band gaan de
waarschuwingslampjes lagebandenspanning en positie lage
bandenspanning branden. Weadviseren u het systeem te latencontroleren door een officiële
HYUNDAI-dealer.
Ieder wiel is uitgerust met een bandenspanningssensor achter het
ventiel in het wiel. Gebruik wielen die
speciaal geschikt zijn voor TPMS. Wij
raden u aan uw banden door een
officiële HYUNDAI-dealer te laten
nakijken. Wanneer u ongeveer 10 minuten rijdtmet een snelheid hoger dan 25 km/h
na het vervangen van de band meteen te lage bandenspanning door
het reservewiel, doet zich het
volgende voor:
Het controlelampje storing TPMS
knippert mogelijk gedurende
ongeveer 1 minuut en blijft daarna
branden omdat de TPMS-sensor
niet op het reservewiel isgemonteerd. Mogelijk kunt u de bandenspanningniet beoordelen door alleen naar de
banden te kijken. Gebruik altijd een
bandenspanningsmeter van een
goede kwaliteit om de
bandenspanning te meten. Houd er
rekening mee dat een band die warm
is (door het rijden) een hogerebandenspanning heeft dan een band
die koud is (doordat deze gedurendeten minste 3 uur heeft stilgestaan ofniet meer dan 1,6 km heeft gereden
gedurende deze periode).
Laat de band afkoelen alvorens de
bandenspanning te meten. Zorg er
altijd voor dat de band koud is
alvorens deze op de aanbevolenspanning te brengen.
Een koude band houdt in dat de auto gedurende 3 uur heeft stilgestaan ofniet meer dan 1,6 km heeft gereden
gedurende deze periode.
OPMERKING
Gebruik NOOIT
bandenreparatiemiddel om deband met een te lage spanning te repareren. Hetafdichtingsmiddel kan debandenspanningssensoren beschadigen. In dat geval moetu de bandenspanningssensorvervangen.

621
Wat te doen in een noodgeval

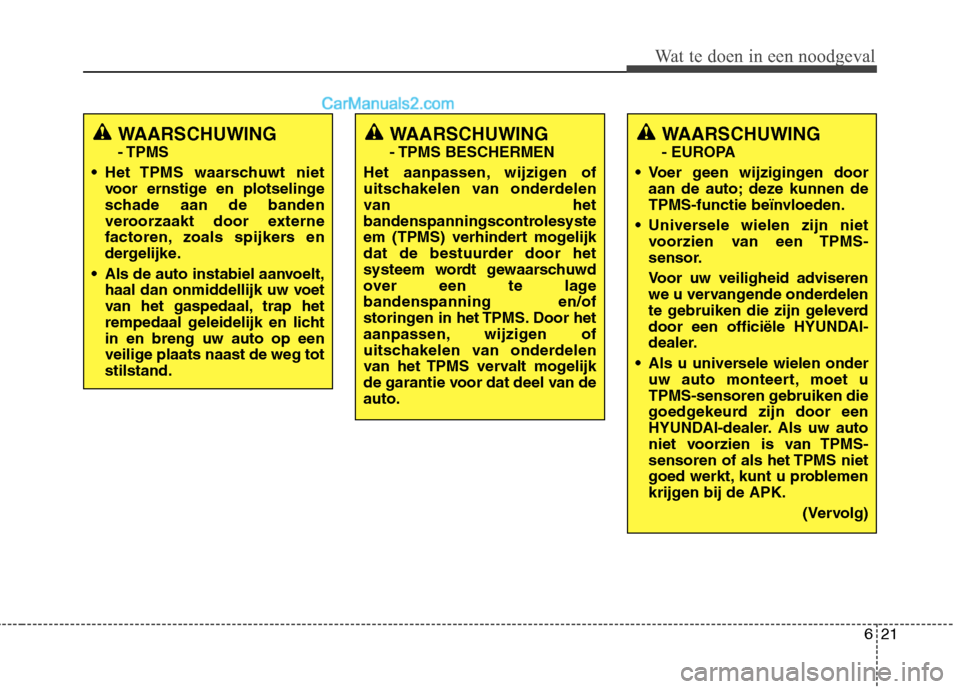

WAARSCHUWING - TPMS
Het TPMS waarschuwt niet voor ernstige en plotselinge
schade aan de banden
veroorzaakt door externe
factoren, zoals spijkers en
dergelijke.
Als de auto instabiel aanvoelt, haal dan onmiddellijk uw voet
van het gaspedaal, trap het
rempedaal geleidelijk en lichtin en breng uw auto op een
veilige plaats naast de weg totstilstand.WAARSCHUWING
- TPMS BESCHERMEN
Het aanpassen, wijzigen of
uitschakelen van onderdelen
van het
bandenspanningscontrolesyste
em (TPMS) verhindert mogelijk
dat de bestuurder door het
systeem wordt gewaarschuwd
over een te lagebandenspanning en/of
storingen in het TPMS. Door het
aanpassen, wijzigen of
uitschakelen van onderdelen
van het TPMS vervalt mogelijk
de garantie voor dat deel van deauto.WAARSCHUWING
- EUROPA
Voer geen wijzigingen door aan de auto; deze kunnen de
TPMS-functie beïnvloeden.
Universele wielen zijn niet voorzien van een TPMS-
sensor.
Voor uw veiligheid adviseren
we u vervangende onderdelen
te gebruiken die zijn geleverd
door een officiële HYUNDAI-
dealer.
Als u universele wielen onder uw auto monteert, moet u
TPMS-sensoren gebruiken die
goedgekeurd zijn door een
HYUNDAI-dealer. Als uw auto
niet voorzien is van TPMS-
sensoren of als het TPMS niet
goed werkt, kunt u problemen
krijgen bij de APK.
(Vervolg)

Wat te doen in een noodgeval
22
6

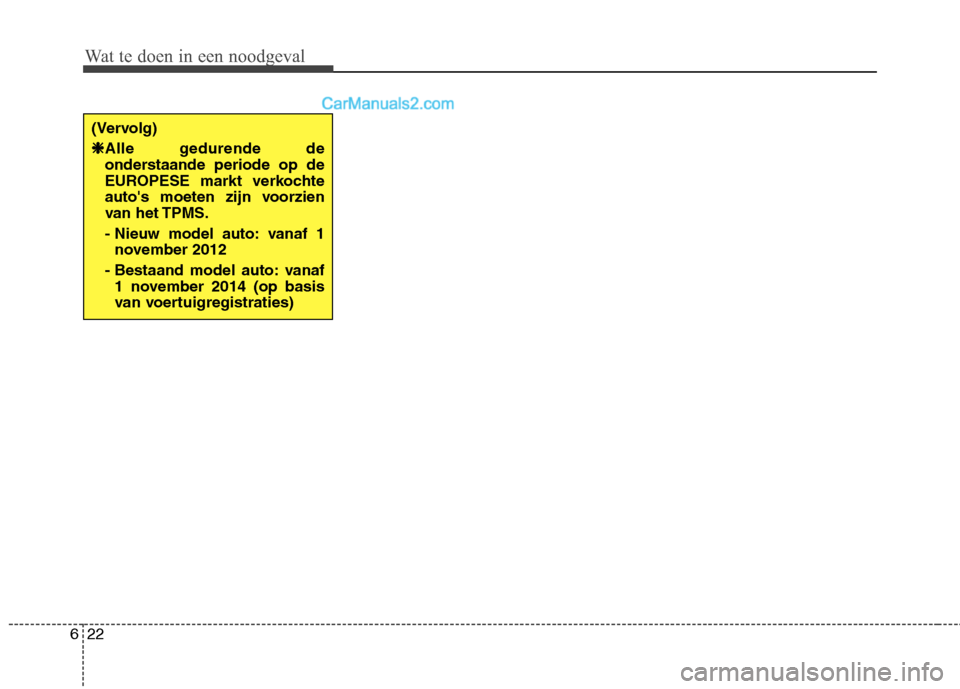

(Vervolg)
❈
❈ Alle gedurende de
onderstaande periode op de
EUROPESE markt verkochte
auto's moeten zijn voorzien
van het TPMS.
- Nieuw model auto: vanaf 1
november 2012
- Bestaand model auto: vanaf 1 november 2014 (op basis
van voertuigregistraties)

623
Wat te doen in een noodgeval

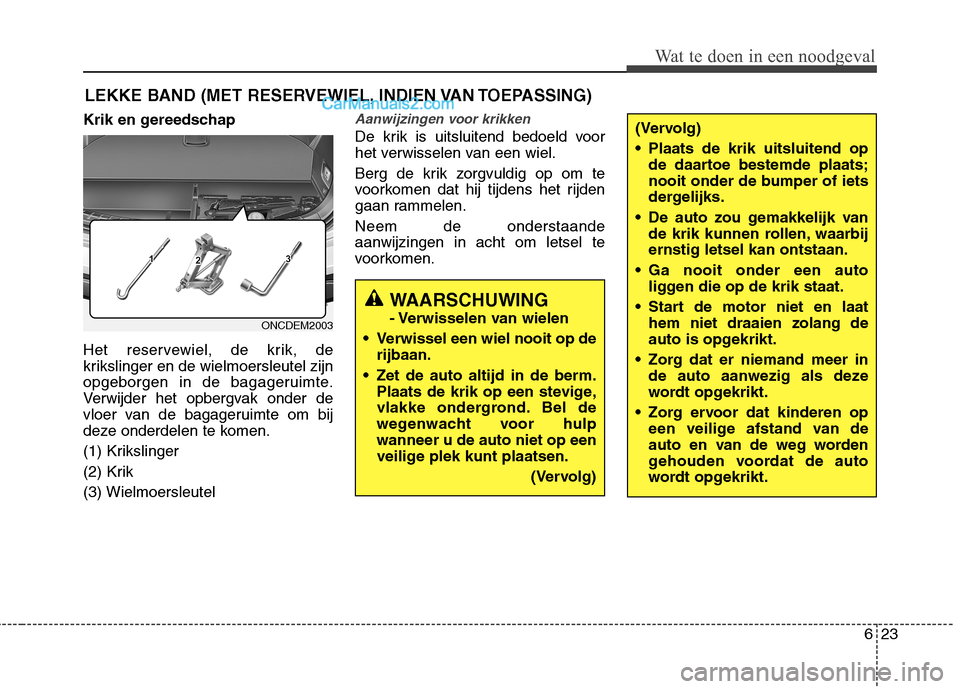

LEKKE BAND (MET RESERVEWIEL, INDIEN VAN TOEPASSING)
Krik en gereedschap
Het reservewiel, de krik, de
krikslinger en de wielmoersleutel zijn
opgeborgen in de bagageruimte.
Verwijder het opbergvak onder de
vloer van de bagageruimte om bij
deze onderdelen te komen.
(1) Krikslinger
(2) Krik(3) Wielmoersleutel
Aanwijzingen voor krikken
De krik is uitsluitend bedoeld voor
het verwisselen van een wiel.
Berg de krik zorgvuldig op om te
voorkomen dat hij tijdens het rijden
gaan rammelen. Neem de onderstaande aanwijzingen in acht om letsel te
voorkomen.
WAARSCHUWING
- Verwisselen van wielen
Verwissel een wiel nooit op de rijbaan.
Zet de auto altijd in de berm. Plaats de krik op een stevige,
vlakke ondergrond. Bel de
wegenwacht voor hulpwanneer u de auto niet op een
veilige plek kunt plaatsen.
(Vervolg)
(Vervolg)
Plaats de krik uitsluitend opde daartoe bestemde plaats;
nooit onder de bumper of iets
dergelijks.
De auto zou gemakkelijk van de krik kunnen rollen, waarbijernstig letsel kan ontstaan.
Ga nooit onder een auto liggen die op de krik staat.
Start de motor niet en laat hem niet draaien zolang de
auto is opgekrikt.
Zorg dat er niemand meer in de auto aanwezig als deze
wordt opgekrikt.
Zorg ervoor dat kinderen op een veilige afstand van de
auto en van de weg worden
gehouden voordat de auto
wordt opgekrikt.
ONCDEM2003

Wat te doen in een noodgeval
24
6

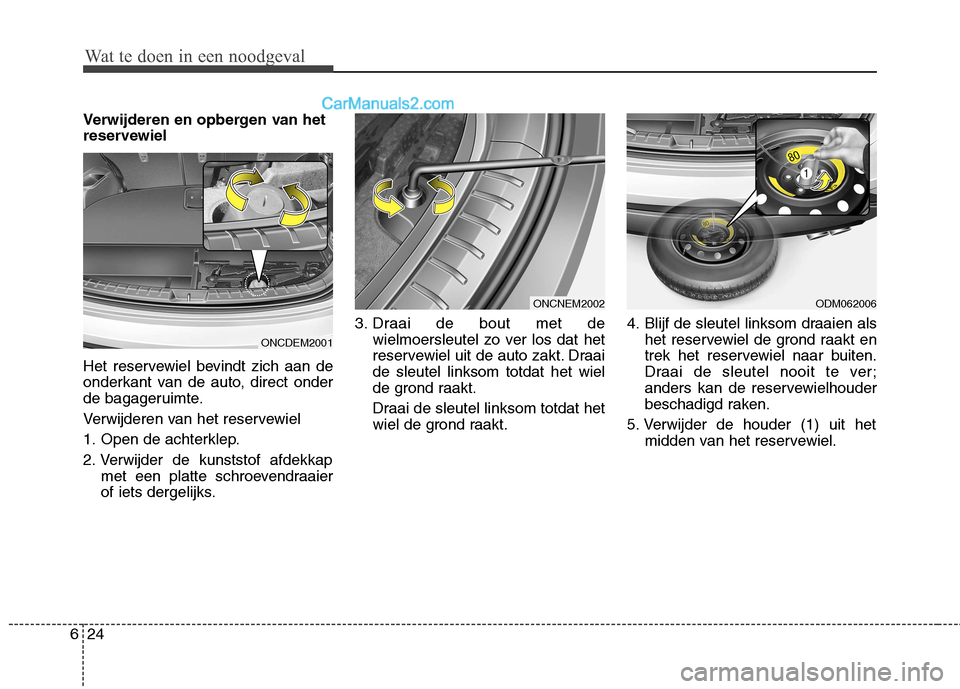

Verwijderen en opbergen van het
reservewiel
Het reservewiel bevindt zich aan de
onderkant van de auto, direct onder
de bagageruimte.
Verwijderen van het reservewiel
1. Open de achterklep.
2. Verwijder de kunststof afdekkap
met een platte schroevendraaier
of iets dergelijks. 3. Draai de bout met de
wielmoersleutel zo ver los dat het
reservewiel uit de auto zakt. Draaide sleutel linksom totdat het wiel
de grond raakt.
Draai de sleutel linksom totdat het
wiel de grond raakt. 4. Blijf de sleutel linksom draaien als
het reservewiel de grond raakt en
trek het reservewiel naar buiten.
Draai de sleutel nooit te ver;
anders kan de reservewielhouder
beschadigd raken.
5. Verwijder de houder (1) uit het midden van het reservewiel.
ODM062006
ONCDEM2001
ONCNEM2002

625
Wat te doen in een noodgeval

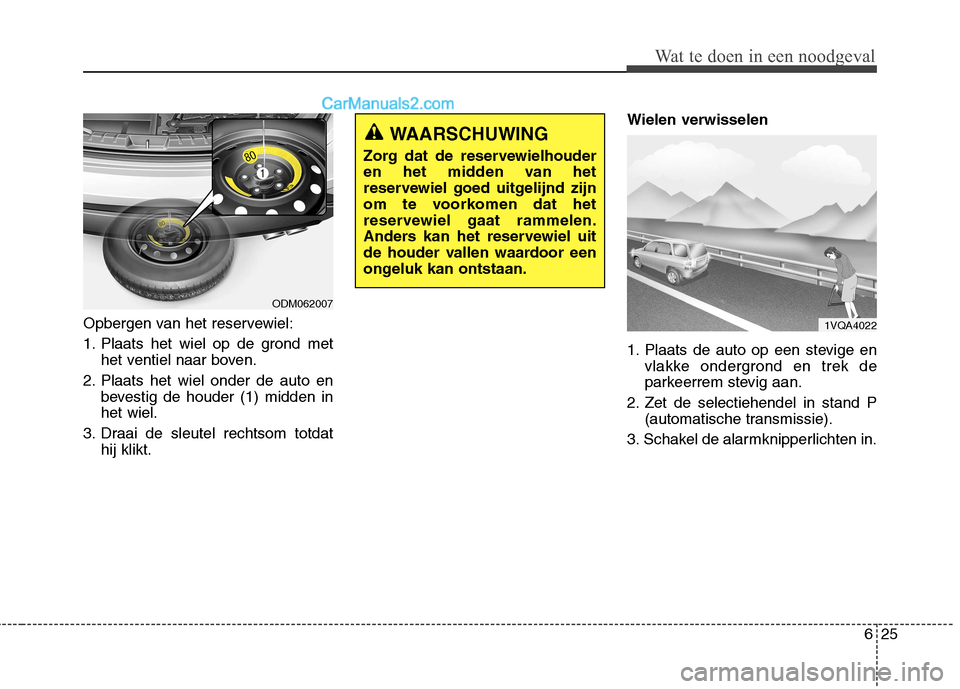

Opbergen van het reservewiel:
1. Plaats het wiel op de grond methet ventiel naar boven.
2. Plaats het wiel onder de auto en bevestig de houder (1) midden in het wiel.
3. Draai de sleutel rechtsom totdat hij klikt. Wielen verwisselen
1. Plaats de auto op een stevige en
vlakke ondergrond en trek de
parkeerrem stevig aan.
2. Zet de selectiehendel in stand P (automatische transmissie).
3. Schakel de alarmknipperlichten in.
WAARSCHUWING
Zorg dat de reservewielhouder
en het midden van het
reservewiel goed uitgelijnd zijn
om te voorkomen dat het
reservewiel gaat rammelen.
Anders kan het reservewiel uit
de houder vallen waardoor een
ongeluk kan ontstaan.
ODM062007
1VQA4022

Wat te doen in een noodgeval
26
6

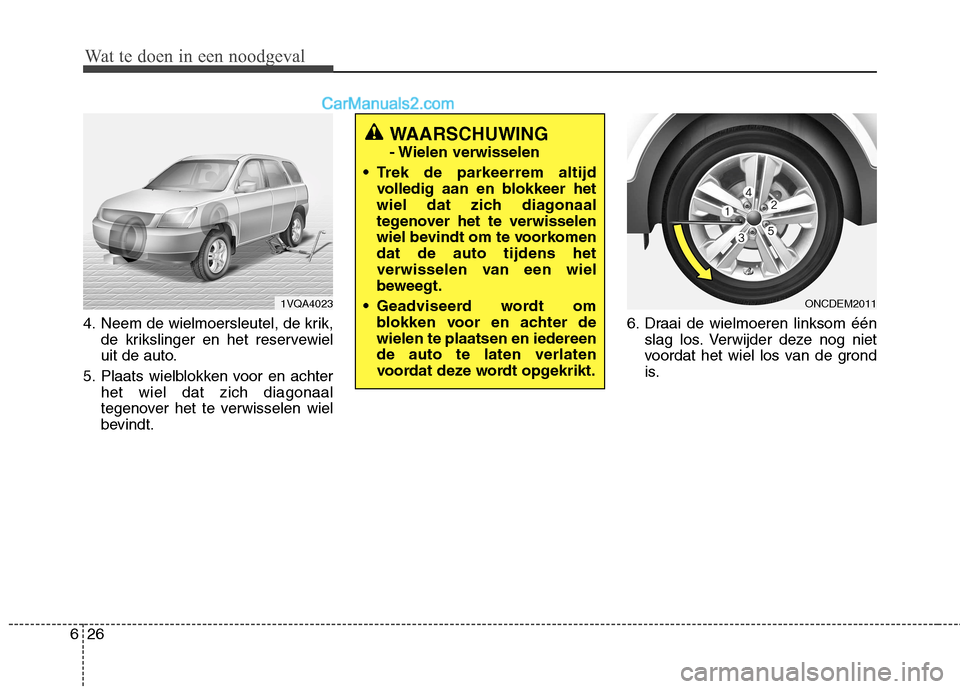

4. Neem de wielmoersleutel, de krik,
de krikslinger en het reservewiel
uit de auto.
5. Plaats wielblokken voor en achter het wiel dat zich diagonaal
tegenover het te verwisselen wiel
bevindt. 6. Draai de wielmoeren linksom één
slag los. Verwijder deze nog niet
voordat het wiel los van de grond
is.
WAARSCHUWING
- Wielen verwisselen
Trek de parkeerrem altijd volledig aan en blokkeer het
wiel dat zich diagonaal
tegenover het te verwisselen
wiel bevindt om te voorkomendat de auto tijdens het
verwisselen van een wiel
beweegt.
Geadviseerd wordt om blokken voor en achter dewielen te plaatsen en iedereende auto te laten verlaten
voordat deze wordt opgekrikt.
1VQA4023ONCDEM2011

627
Wat te doen in een noodgeval

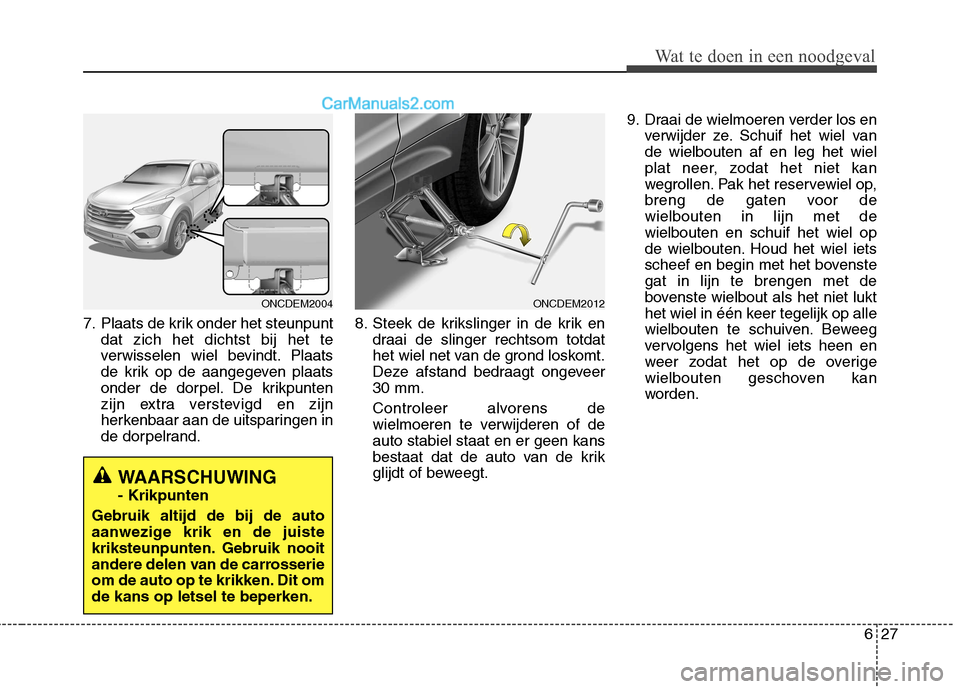

7. Plaats de krik onder het steunpuntdat zich het dichtst bij het te
verwisselen wiel bevindt. Plaats
de krik op de aangegeven plaats
onder de dorpel. De krikpunten
zijn extra verstevigd en zijn
herkenbaar aan de uitsparingen in
de dorpelrand. 8. Steek de krikslinger in de krik en
draai de slinger rechtsom totdat
het wiel net van de grond loskomt.
Deze afstand bedraagt ongeveer30 mm.
Controleer alvorens de
wielmoeren te verwijderen of deauto stabiel staat en er geen kans
bestaat dat de auto van de krik
glijdt of beweegt. 9. Draai de wielmoeren verder los en
verwijder ze. Schuif het wiel vande wielbouten af en leg het wiel
plat neer, zodat het niet kan
wegrollen. Pak het reservewiel op,
breng de gaten voor dewielbouten in lijn met dewielbouten en schuif het wiel op
de wielbouten. Houd het wiel iets
scheef en begin met het bovenstegat in lijn te brengen met de
bovenste wielbout als het niet lukt
het wiel in één keer tegelijk op alle
wielbouten te schuiven. Beweeg
vervolgens het wiel iets heen en
weer zodat het op de overige
wielbouten geschoven kan
worden.
WAARSCHUWING - Krikpunten
Gebruik altijd de bij de auto
aanwezige krik en de juiste
kriksteunpunten. Gebruik nooit
andere delen van de carrosserie
om de auto op te krikken. Dit omde kans op letsel te beperken.
ONCDEM2004ONCDEM2012

Wat te doen in een noodgeval
28
6

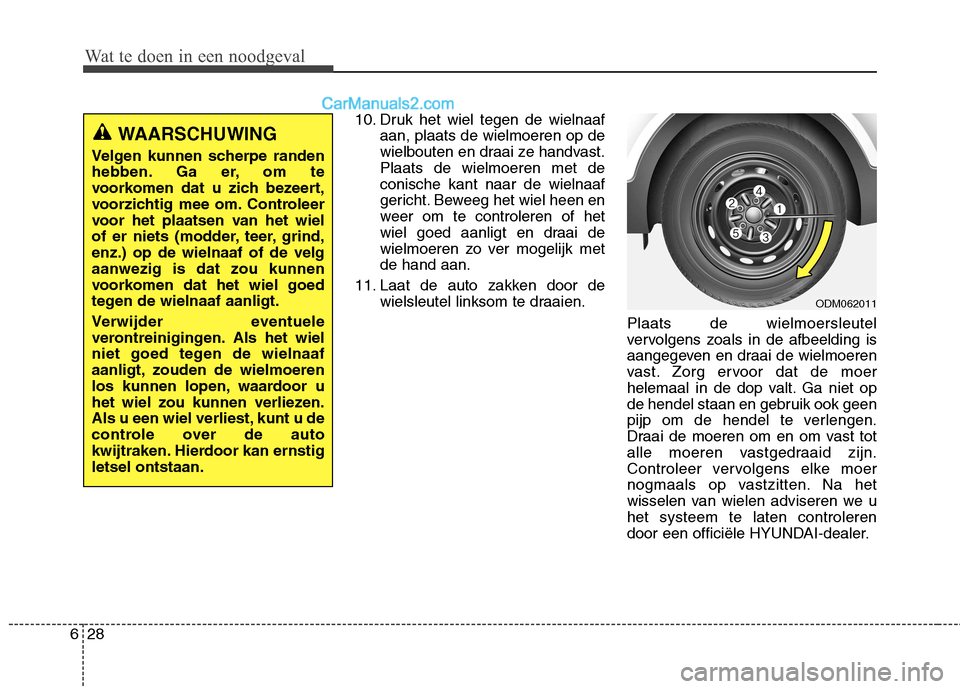

10. Druk het wiel tegen de wielnaaf
aan, plaats de wielmoeren op de
wielbouten en draai ze handvast.Plaats de wielmoeren met deconische kant naar de wielnaaf
gericht. Beweeg het wiel heen en
weer om te controleren of het
wiel goed aanligt en draai de
wielmoeren zo ver mogelijk metde hand aan.
11. Laat de auto zakken door de wielsleutel linksom te draaien.
Plaats de wielmoersleutel
vervolgens zoals in de afbeelding is
aangegeven en draai de wielmoeren
vast. Zorg ervoor dat de moer
helemaal in de dop valt. Ga niet op
de hendel staan en gebruik ook geen
pijp om de hendel te verlengen.
Draai de moeren om en om vast tot
alle moeren vastgedraaid zijn.
Controleer vervolgens elke moer
nogmaals op vastzitten. Na het
wisselen van wielen adviseren we uhet systeem te laten controleren
door een officiële HYUNDAI-dealer.
WAARSCHUWING
Velgen kunnen scherpe randen
hebben. Ga er, om te
voorkomen dat u zich bezeert,
voorzichtig mee om. Controleer
voor het plaatsen van het wiel
of er niets (modder, teer, grind,enz.) op de wielnaaf of de velgaanwezig is dat zou kunnen
voorkomen dat het wiel goed
tegen de wielnaaf aanligt.
Verwijder eventuele
verontreinigingen. Als het wiel
niet goed tegen de wielnaaf
aanligt, zouden de wielmoeren
los kunnen lopen, waardoor u
het wiel zou kunnen verliezen.
Als u een wiel verliest, kunt u de
controle over de auto
kwijtraken. Hierdoor kan ernstigletsel ontstaan.
ODM062011

629
Wat te doen in een noodgeval

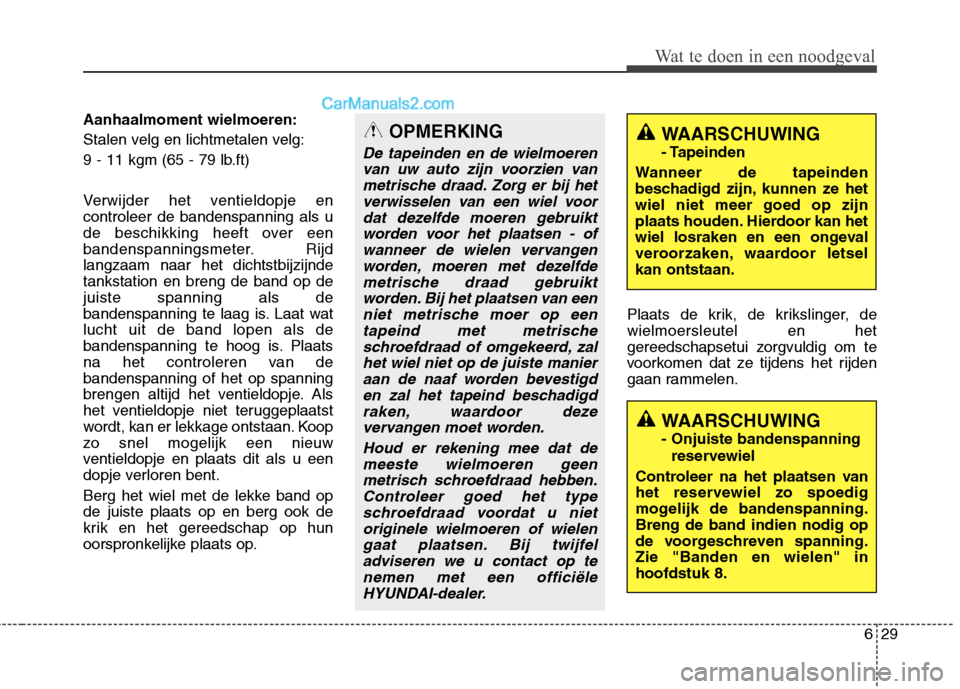

Aanhaalmoment wielmoeren:
Stalen velg en lichtmetalen velg:
9 - 11 kgm (65 - 79 lb.ft)
Verwijder het ventieldopje en controleer de bandenspanning als u
de beschikking heeft over een
bandenspanningsmeter. Rijdlangzaam naar het dichtstbijzijndetankstation en breng de band op dejuiste spanning als de
bandenspanning te laag is. Laat watlucht uit de band lopen als de
bandenspanning te hoog is. Plaats
na het controleren van debandenspanning of het op spanning
brengen altijd het ventieldopje. Als
het ventieldopje niet teruggeplaatst
wordt, kan er lekkage ontstaan. Koop
zo snel mogelijk een nieuw
ventieldopje en plaats dit als u een
dopje verloren bent.
Berg het wiel met de lekke band op de juiste plaats op en berg ook de
krik en het gereedschap op hun
oorspronkelijke plaats op.Plaats de krik, de krikslinger, dewielmoersleutel en het
gereedschapsetui zorgvuldig om te
voorkomen dat ze tijdens het rijden
gaan rammelen.OPMERKING
De tapeinden en de wielmoeren
van uw auto zijn voorzien vanmetrische draad. Zorg er bij het verwisselen van een wiel voordat dezelfde moeren gebruiktworden voor het plaatsen - of wanneer de wielen vervangenworden, moeren met dezelfdemetrische draad gebruiktworden. Bij het plaatsen van een niet metrische moer op eentapeind met metrischeschroefdraad of omgekeerd, zal het wiel niet op de juiste manieraan de naaf worden bevestigden zal het tapeind beschadigd raken, waardoor dezevervangen moet worden.
Houd er rekening mee dat demeeste wielmoeren geenmetrisch schroefdraad hebben. Controleer goed het typeschroefdraad voordat u nietoriginele wielmoeren of wielen gaat plaatsen. Bij twijfeladviseren we u contact op tenemen met een officiële HYUNDAI-dealer.
WAARSCHUWING
- Tapeinden
Wanneer de tapeinden
beschadigd zijn, kunnen ze hetwiel niet meer goed op zijn
plaats houden. Hierdoor kan het
wiel losraken en een ongeval
veroorzaken, waardoor letselkan ontstaan.
WAARSCHUWING - Onjuiste bandenspanning reservewiel
Controleer na het plaatsen van
het reservewiel zo spoedig
mogelijk de bandenspanning.Breng de band indien nodig op
de voorgeschreven spanning.Zie "Banden en wielen" inhoofdstuk 8.
