Hyundai Grand Santa Fe 2015 Handleiding (in Dutch)

Onderhoud
22
7

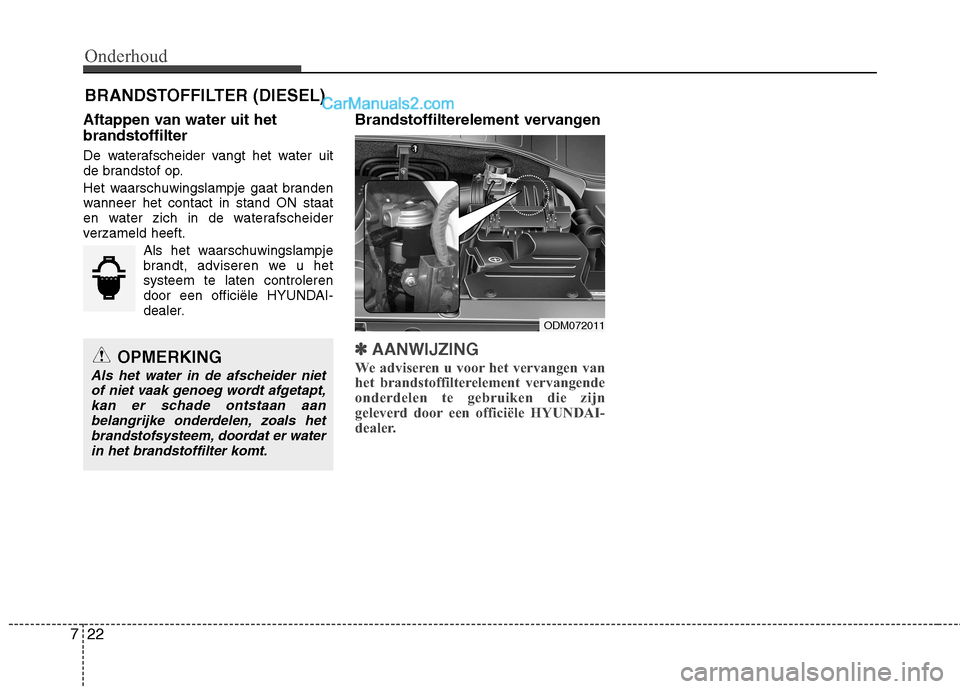

BRANDSTOFFILTER (DIESEL)
Aftappen van water uit het brandstoffilter
De waterafscheider vangt het water uit
de brandstof op.
Het waarschuwingslampje gaat branden
wanneer het contact in stand ON staat
en water zich in de waterafscheider
verzameld heeft. Als het waarschuwingslampje
brandt, adviseren we u hetsysteem te laten controleren
door een officiële HYUNDAI-
dealer. Brandstoffilterelement vervangen
✽✽
AANWIJZING
We adviseren u voor het vervangen van
het brandstoffilterelement vervangende
onderdelen te gebruiken die zijn
geleverd door een officiële HYUNDAI-
dealer.OPMERKING
Als het water in de afscheider niet of niet vaak genoeg wordt afgetapt,kan er schade ontstaan aanbelangrijke onderdelen, zoals hetbrandstofsysteem, doordat er water
in het brandstoffilter komt.
ODM072011

723
Onderhoud

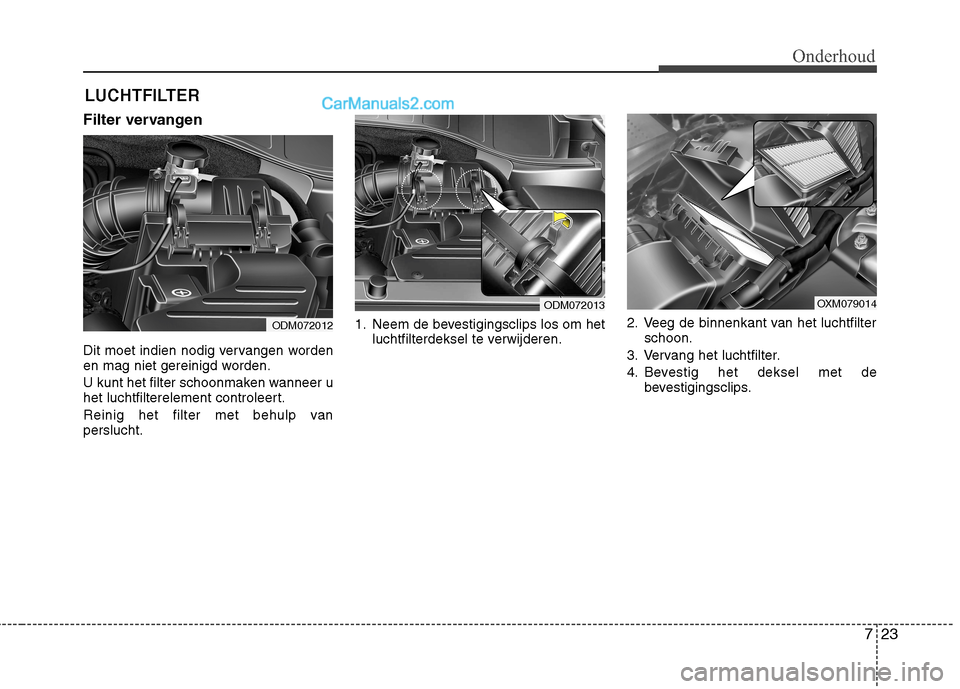

LUCHTFILTER
Filter vervangen
Dit moet indien nodig vervangen worden
en mag niet gereinigd worden.
U kunt het filter schoonmaken wanneer u
het luchtfilterelement controleert.
Reinig het filter met behulp van perslucht. 1. Neem de bevestigingsclips los om het
luchtfilterdeksel te verwijderen. 2. Veeg de binnenkant van het luchtfilter
schoon.
3. Vervang het luchtfilter.
4. Bevestig het deksel met de bevestigingsclips.
ODM072012
ODM072013OXM079014

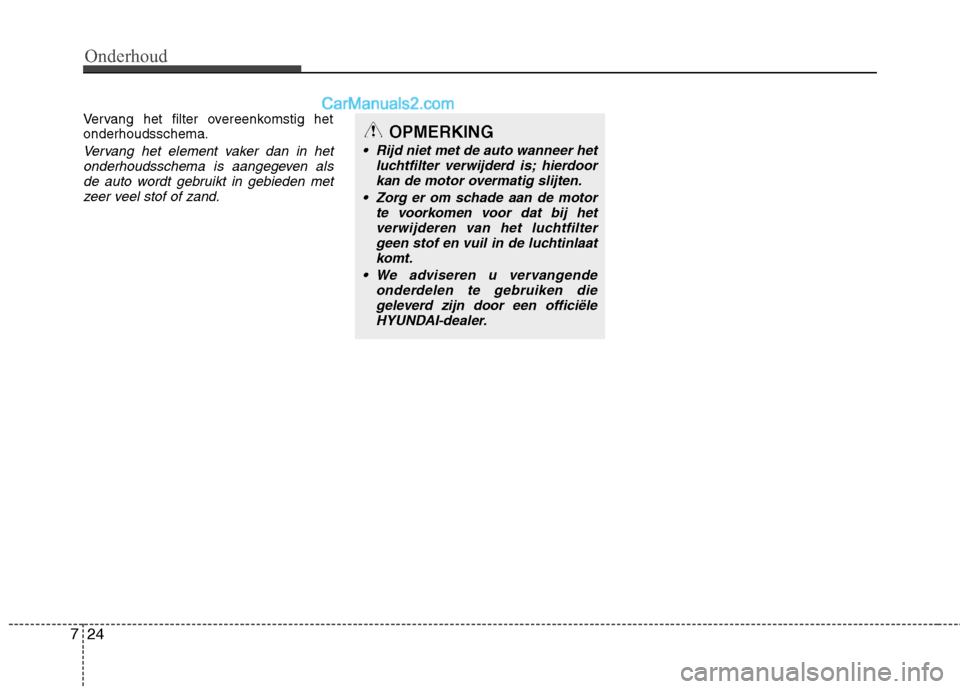

Onderhoud
24
7
Vervang het filter overeenkomstig het onderhoudsschema.
Vervang het element vaker dan in het
onderhoudsschema is aangegeven alsde auto wordt gebruikt in gebieden met
zeer veel stof of zand.
OPMERKING
Rijd niet met de auto wanneer het luchtfilter verwijderd is; hierdoor
kan de motor overmatig slijten.
Zorg er om schade aan de motor te voorkomen voor dat bij hetverwijderen van het luchtfilter
geen stof en vuil in de luchtinlaat komt.
We adviseren u vervangende onderdelen te gebruiken diegeleverd zijn door een officiële
HYUNDAI-dealer.

725
Onderhoud

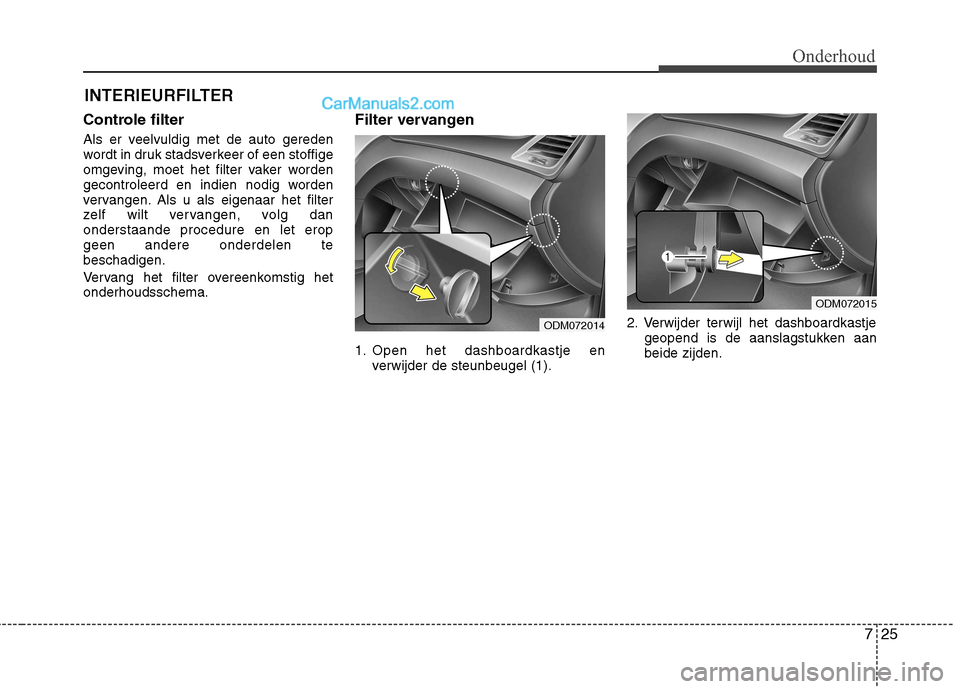

INTERIEURFILTER
Controle filter
Als er veelvuldig met de auto gereden
wordt in druk stadsverkeer of een stoffige
omgeving, moet het filter vaker worden
gecontroleerd en indien nodig worden
vervangen. Als u als eigenaar het filter
zelf wilt vervangen, volg danonderstaande procedure en let eropgeen andere onderdelen tebeschadigen.
Vervang het filter overeenkomstig het onderhoudsschema. Filter vervangen
1. Open het dashboardkastje en
verwijder de steunbeugel (1). 2. Verwijder terwijl het dashboardkastje
geopend is de aanslagstukken aan beide zijden.
ODM072015
ODM072014

Onderhoud
26
7

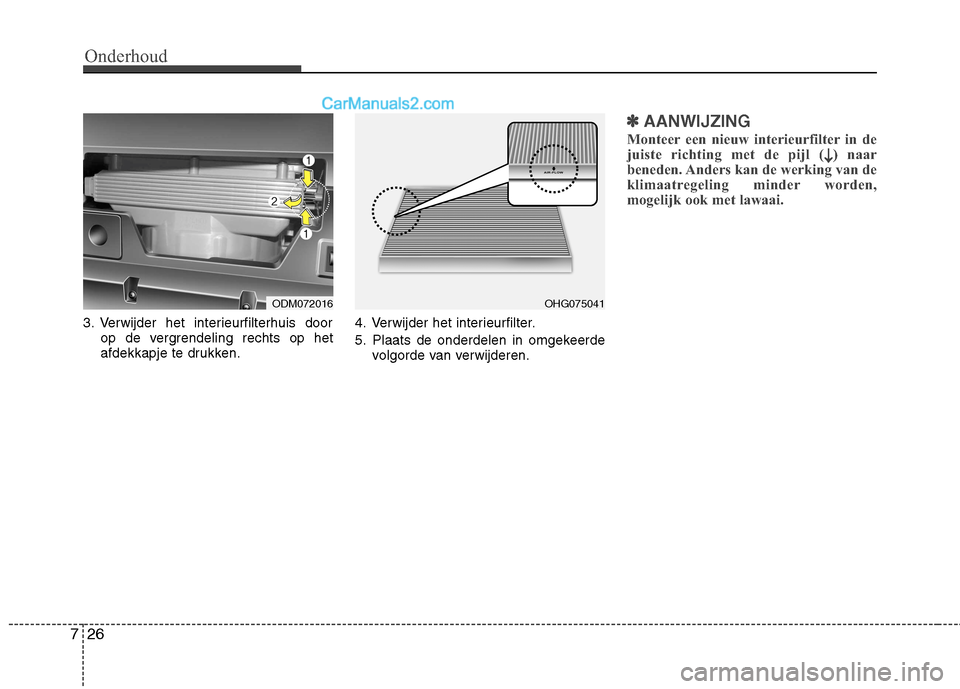

3. Verwijder het interieurfilterhuis door
op de vergrendeling rechts op het
afdekkapje te drukken. 4. Verwijder het interieurfilter.
5. Plaats de onderdelen in omgekeerde
volgorde van verwijderen.
✽✽AANWIJZING
Monteer een nieuw interieurfilter in de
juiste richting met de pijl (
) naar
beneden. Anders kan de werking van de
klimaatregeling minder worden,
mogelijk ook met lawaai.
OHG075041ODM072016

727
Onderhoud

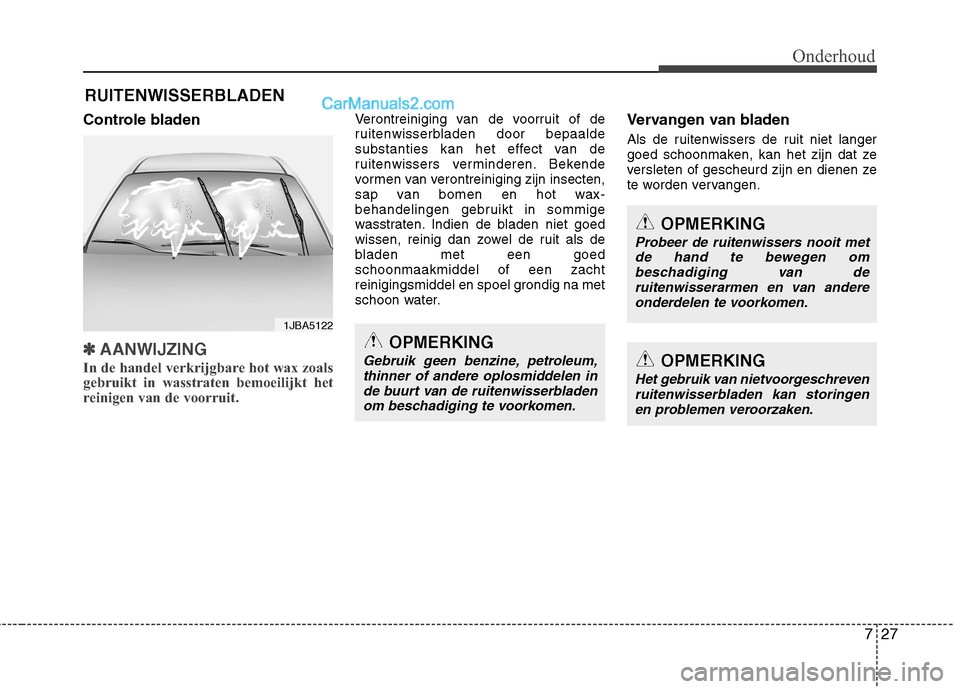

RUITENWISSERBLADEN
Controle bladen
✽✽ AANWIJZING
In de handel verkrijgbare hot wax zoals
gebruikt in wasstraten bemoeilijkt het
reinigen van de voorruit.
Verontreiniging van de voorruit of de
ruitenwisserbladen door bepaalde
substanties kan het effect van de
ruitenwissers verminderen. Bekende
vormen van verontreiniging zijn insecten,
sap van bomen en hot wax-
behandelingen gebruikt in sommige
wasstraten. Indien de bladen niet goed
wissen, reinig dan zowel de ruit als de
bladen met een goedschoonmaakmiddel of een zacht
reinigingsmiddel en spoel grondig na met
schoon water. Vervangen van bladen
Als de ruitenwissers de ruit niet langer
goed schoonmaken, kan het zijn dat ze
versleten of gescheurd zijn en dienen ze
te worden vervangen.
1JBA5122
OPMERKING
Gebruik geen benzine, petroleum,
thinner of andere oplosmiddelen in
de buurt van de ruitenwisserbladenom beschadiging te voorkomen.
OPMERKING
Probeer de ruitenwissers nooit metde hand te bewegen om
beschadiging van deruitenwisserarmen en van andere onderdelen te voorkomen.
OPMERKING
Het gebruik van nietvoorgeschreven
ruitenwisserbladen kan storingenen problemen veroorzaken.

Onderhoud
28
7

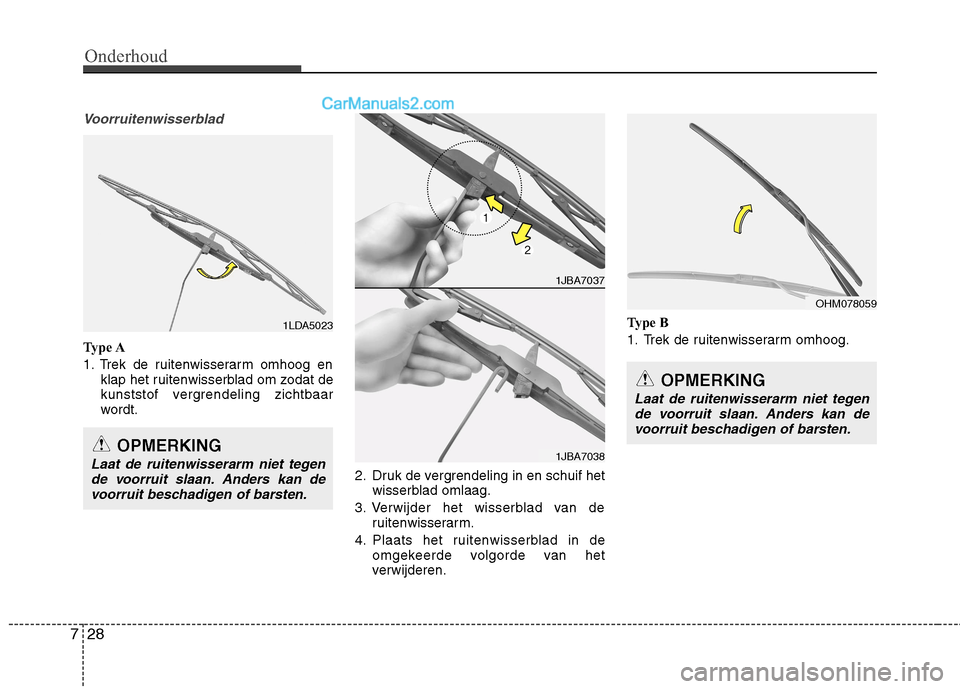

Voorruitenwisserblad
Type A
1. Trek de ruitenwisserarm omhoog en
klap het ruitenwisserblad om zodat de
kunststof vergrendeling zichtbaar
wordt.
2. Druk de vergrendeling in en schuif hetwisserblad omlaag.
3. Verwijder het wisserblad van de ruitenwisserarm.
4. Plaats het ruitenwisserblad in de omgekeerde volgorde van het
verwijderen. Type B
1. Trek de ruitenwisserarm omhoog.
OPMERKING
Laat de ruitenwisserarm niet tegen
de voorruit slaan. Anders kan devoorruit beschadigen of barsten.
1LDA5023
1JBA7037
1JBA7038
OHM078059
OPMERKING
Laat de ruitenwisserarm niet tegende voorruit slaan. Anders kan de
voorruit beschadigen of barsten.

729
Onderhoud

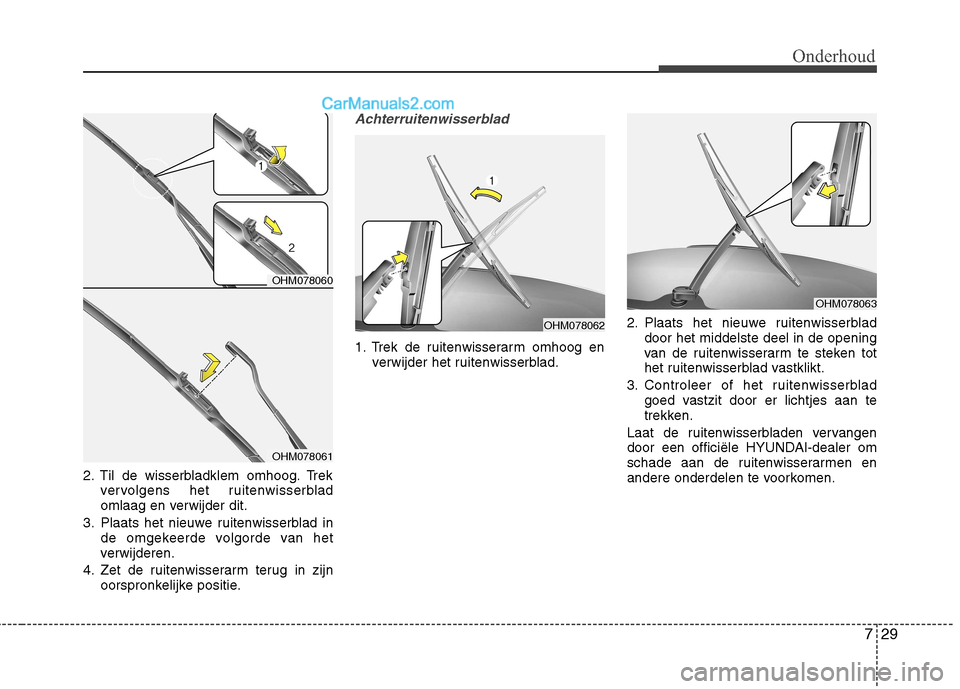

2. Til de wisserbladklem omhoog. Trekvervolgens het ruitenwisserblad
omlaag en verwijder dit.
3. Plaats het nieuwe ruitenwisserblad in de omgekeerde volgorde van het
verwijderen.
4. Zet de ruitenwisserarm terug in zijn oorspronkelijke positie.
Achterruitenwisserblad
1. Trek de ruitenwisserarm omhoog enverwijder het ruitenwisserblad. 2. Plaats het nieuwe ruitenwisserblad
door het middelste deel in de opening
van de ruitenwisserarm te steken tot
het ruitenwisserblad vastklikt.
3. Controleer of het ruitenwisserblad goed vastzit door er lichtjes aan te
trekken.
Laat de ruitenwisserbladen vervangen
door een officiële HYUNDAI-dealer om
schade aan de ruitenwisserarmen en
andere onderdelen te voorkomen.
OHM078062
OHM078063
OHM078060
OHM078061

Onderhoud
30
7

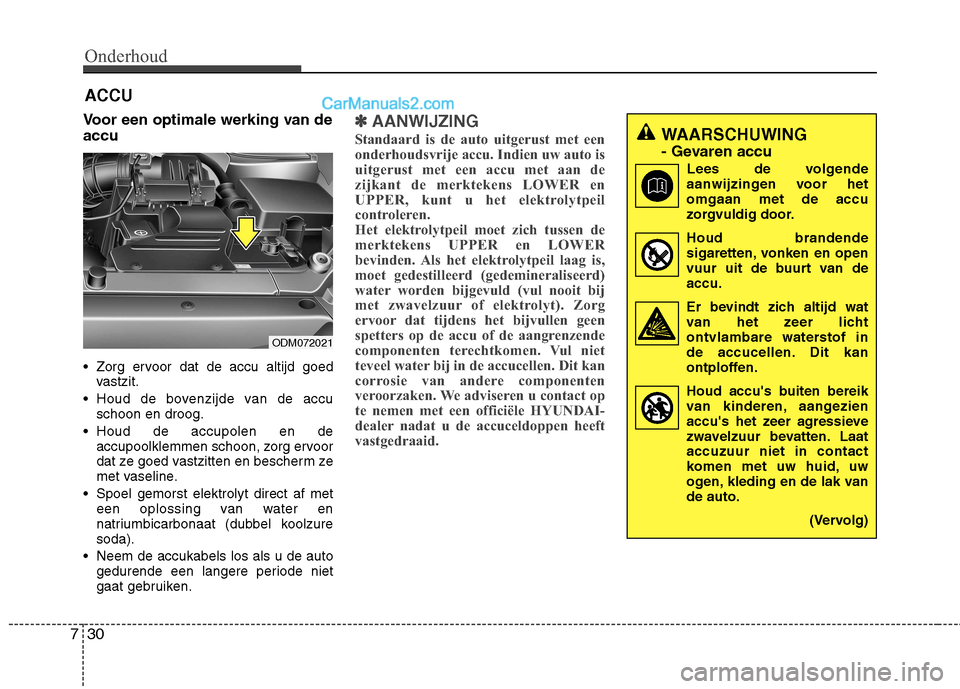

ACCU
Voor een optimale werking van de accu
Zorg ervoor dat de accu altijd goed vastzit.
Houd de bovenzijde van de accu schoon en droog.
Houd de accupolen en de accupoolklemmen schoon, zorg ervoor
dat ze goed vastzitten en bescherm ze
met vaseline.
Spoel gemorst elektrolyt direct af met een oplossing van water en
natriumbicarbonaat (dubbel koolzuresoda).
Neem de accukabels los als u de auto gedurende een langere periode niet
gaat gebruiken.
✽✽ AANWIJZING
Standaard is de auto uitgerust met een
onderhoudsvrije accu. Indien uw auto is
uitgerust met een accu met aan de
zijkant de merktekens LOWER en
UPPER, kunt u het elektrolytpeil
controleren.
Het elektrolytpeil moet zich tussen de
merktekens UPPER en LOWER
bevinden. Als het elektrolytpeil laag is,
moet gedestilleerd (gedemineraliseerd)
water worden bijgevuld (vul nooit bij
met zwavelzuur of elektrolyt). Zorg
ervoor dat tijdens het bijvullen geen
spetters op de accu of de aangrenzende
componenten terechtkomen. Vul niet
teveel water bij in de accucellen. Dit kan
corrosie van andere componenten
veroorzaken. We adviseren u contact op
te nemen met een officiële HYUNDAI-
dealer nadat u de accuceldoppen heeft
vastgedraaid.WAARSCHUWING
- Gevaren accu Lees de volgende
aanwijzingen voor het omgaan met de accu
zorgvuldig door.
Houd brandende sigaretten, vonken en open
vuur uit de buurt van de
accu.
Er bevindt zich altijd wat van het zeer licht
ontvlambare waterstof in
de accucellen. Dit kan
ontploffen.
Houd accu's buiten bereik van kinderen, aangezien
accu's het zeer agressieve
zwavelzuur bevatten. Laataccuzuur niet in contact
komen met uw huid, uw
ogen, kleding en de lak vande auto.
(Vervolg)
ODM072021

731
Onderhoud

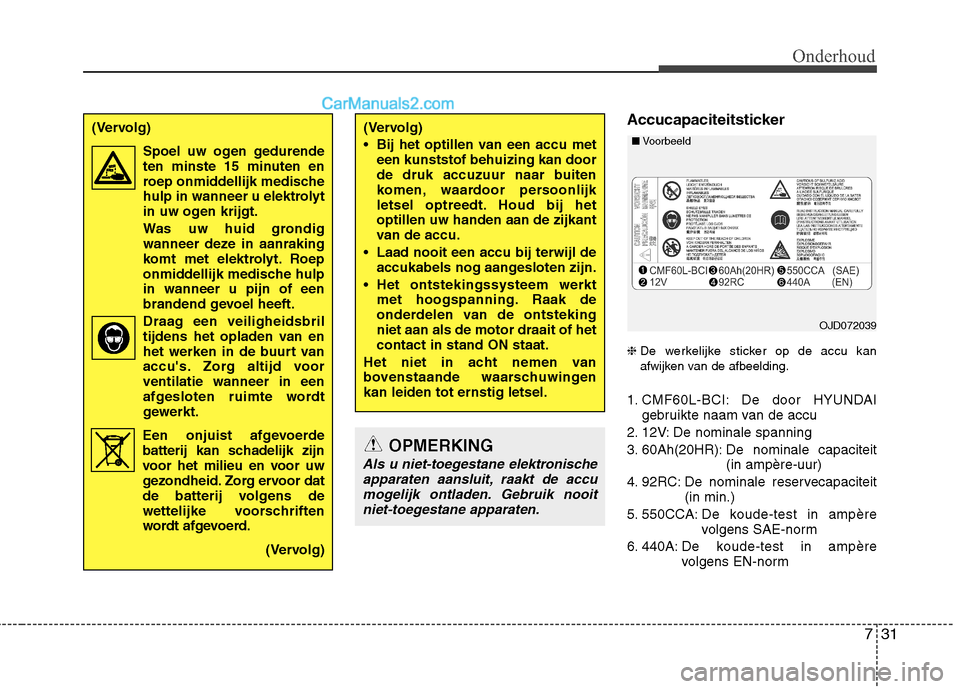

Accucapaciteitsticker ❈De werkelijke sticker op de accu kan
afwijken van de afbeelding.
1. CMF60L-BCI: De door HYUNDAI gebruikte naam van de accu
2. 12V: De nominale spanning
3. 60Ah(20HR): De nominale capaciteit (in ampère-uur)
4. 92RC: De nominale reservecapaciteit (in min.)
5. 550CCA: De k oude-test in ampère
volgens SAE-norm
6. 440A: De k oude-test in ampère
volgens EN-norm(Vervolg)
Spoel uw ogen gedurendeten minste 15 minuten en
roep onmiddellijk medische
hulp in wanneer u elektrolyt
in uw ogen krijgt.
Was uw huid grondig
wanneer deze in aanraking
komt met elektrolyt. Roep
onmiddellijk medische hulpin wanneer u pijn of een
brandend gevoel heeft.
Draag een veiligheidsbril tijdens het opladen van en
het werken in de buurt van
accu's. Zorg altijd voorventilatie wanneer in een
afgesloten ruimte wordt
gewerkt.
Een onjuist afgevoerde batterij kan schadelijk zijn
voor het milieu en voor uw
gezondheid. Zorg ervoor dat
de batterij volgens de
wettelijke voorschriften
wordt afgevoerd.
(Vervolg)(Vervolg)
Bij het optillen van een accu meteen kunststof behuizing kan door
de druk accuzuur naar buiten
komen, waardoor persoonlijk
letsel optreedt. Houd bij hetoptillen uw handen aan de zijkant
van de accu.
Laad nooit een accu bij terwijl de accukabels nog aangesloten zijn.
Het ontstekingssysteem werkt met hoogspanning. Raak de
onderdelen van de ontstekingniet aan als de motor draait of hetcontact in stand ON staat.
Het niet in acht nemen van
bovenstaande waarschuwingenkan leiden tot ernstig letsel.
OPMERKING
Als u niet-toegestane elektronische apparaten aansluit, raakt de accu mogelijk ontladen. Gebruik nooitniet-toegestane apparaten.
OJD072039
■
Voorbeeld
