Autosi ominaisuudet
30 4

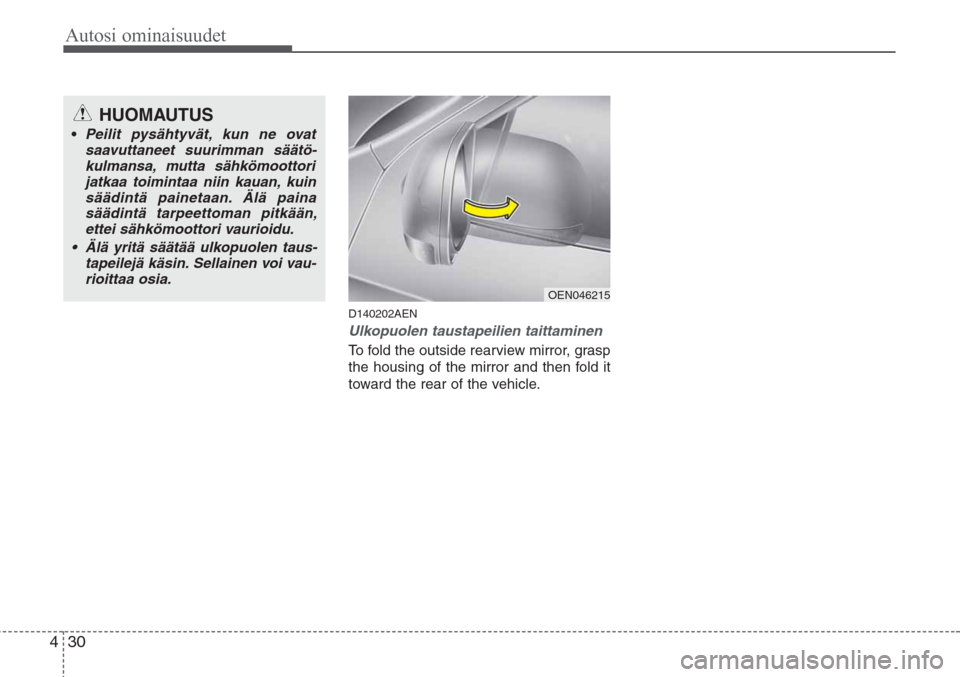

D140202AEN
Ulkopuolen taustapeilien taittaminen
To fold the outside rearview mirror, grasp
the housing of the mirror and then fold it
toward the rear of the vehicle.
HUOMAUTUS
•Peilit pysähtyvät, kun ne ovat
saavuttaneet suurimman säätö-
kulmansa, mutta sähkömoottori
jatkaa toimintaa niin kauan, kuin
säädintä painetaan. Älä paina
säädintä tarpeettoman pitkään,
ettei sähkömoottori vaurioidu.
• Älä yritä säätää ulkopuolen taus-
tapeilejä käsin. Sellainen voi vau-
rioittaa osia.
OEN046215

31
Autosi ominaisuudet
4

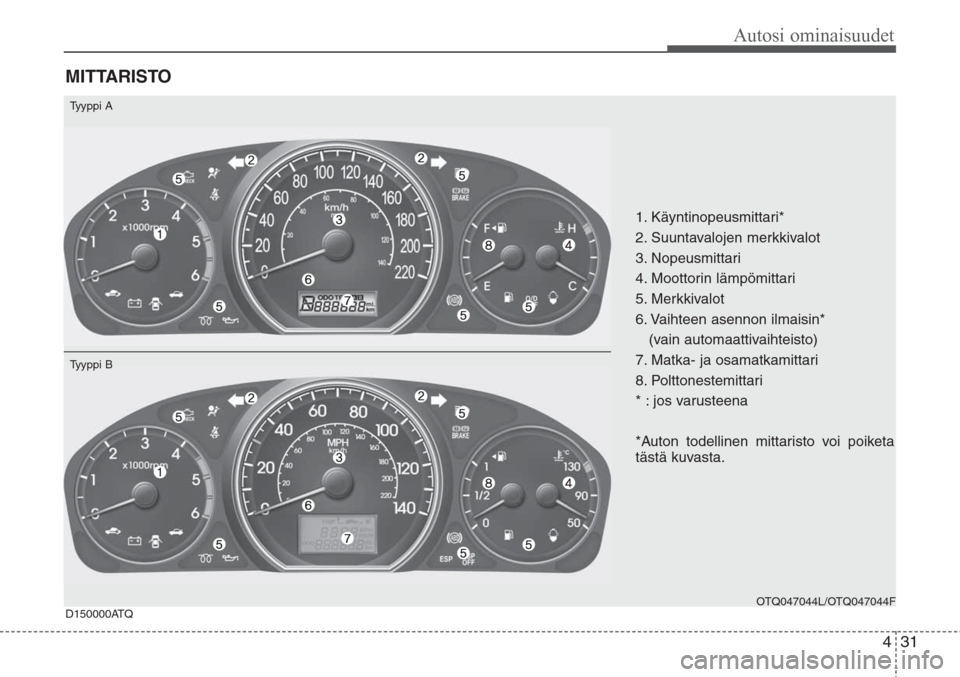

MITTARISTO
1. Käyntinopeusmittari*
2. Suuntavalojen merkkivalot
3. Nopeusmittari
4. Moottorin lämpömittari
5. Merkkivalot
6. Vaihteen asennon ilmaisin*
(vain automaattivaihteisto)
7. Matka- ja osamatkamittari
8. Polttonestemittari
* : jos varusteena
*Auton todellinen mittaristo voi poiketa
tästä kuvasta.
OTQ047044L/OTQ047044F
D150000ATQ
Tyyppi A
Tyyppi B

32 4
Autosi ominaisuudet

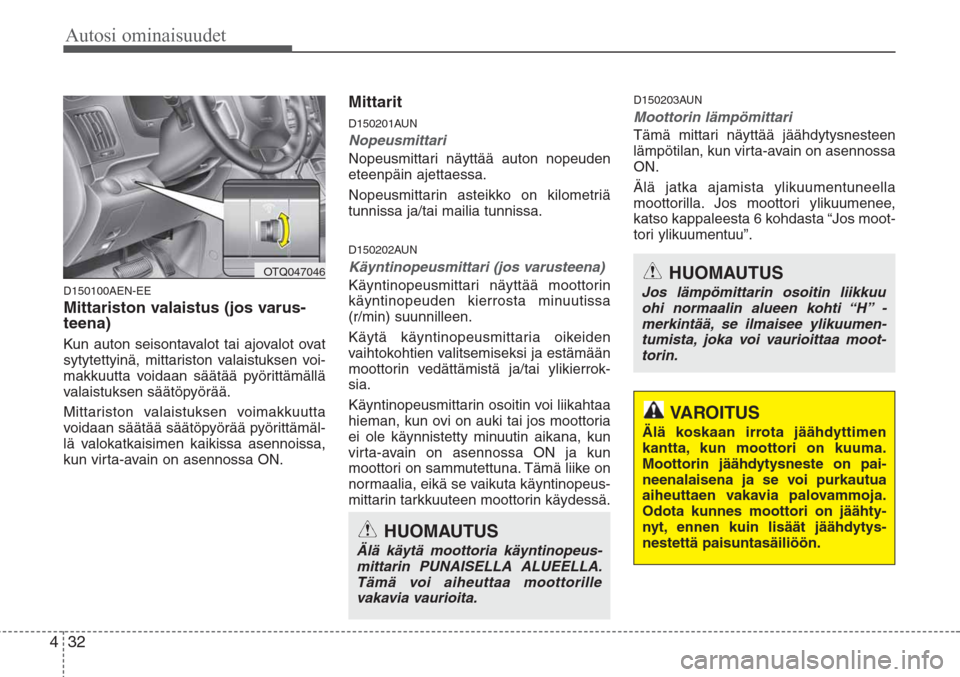

D150100AEN-EE
Mittariston valaistus (jos varus-
teena)
Kun auton seisontavalot tai ajovalot ovat
sytytettyinä, mittariston valaistuksen voi-
makkuutta voidaan säätää pyörittämällä
valaistuksen säätöpyörää.
Mittariston valaistuksen voimakkuutta
voidaan säätää säätöpyörää pyörittämäl-
lä valokatkaisimen kaikissa asennoissa,
kun virta-avain on asennossa ON.
Mittarit
D150201AUN
Nopeusmittari
Nopeusmittari näyttää auton nopeuden
eteenpäin ajettaessa.
Nopeusmittarin asteikko on kilometriä
tunnissa ja/tai mailia tunnissa.
D150202AUN
Käyntinopeusmittari (jos varusteena)
Käyntinopeusmittari näyttää moottorin
käyntinopeuden kierrosta minuutissa
(r/min) suunnilleen.
Käytä käyntinopeusmittaria oikeiden
vaihtokohtien valitsemiseksi ja estämään
moottorin vedättämistä ja/tai ylikierrok-
sia.
Käyntinopeusmittarin osoitin voi liikahtaa
hieman, kun ovi on auki tai jos moottoria
ei ole käynnistetty minuutin aikana, kun
virta-avain on asennossa ON ja kun
moottori on sammutettuna. Tämä liike on
normaalia, eikä se vaikuta käyntinopeus-
mittarin tarkkuuteen moottorin käydessä.
D150203AUN
Moottorin lämpömittari
Tämä mittari näyttää jäähdytysnesteen
lämpötilan, kun virta-avain on asennossa
ON.
Älä jatka ajamista ylikuumentuneella
moottorilla. Jos moottori ylikuumenee,
katso kappaleesta 6 kohdasta “Jos moot-
tori ylikuumentuu”.
HUOMAUTUS
Älä käytä moottoria käyntinopeus-
mittarin PUNAISELLA ALUEELLA.
Tämä voi aiheuttaa moottorille
vakavia vaurioita.
HUOMAUTUS
Jos lämpömittarin osoitin liikkuu
ohi normaalin alueen kohti “H” -
merkintää, se ilmaisee ylikuumen-
tumista, joka voi vaurioittaa moot-
torin.
VAROITUS
Älä koskaan irrota jäähdyttimen
kantta, kun moottori on kuuma.
Moottorin jäähdytysneste on pai-
neenalaisena ja se voi purkautua
aiheuttaen vakavia palovammoja.
Odota kunnes moottori on jäähty-
nyt, ennen kuin lisäät jäähdytys-
nestettä paisuntasäiliöön.
OTQ047046

33
Autosi ominaisuudet
4

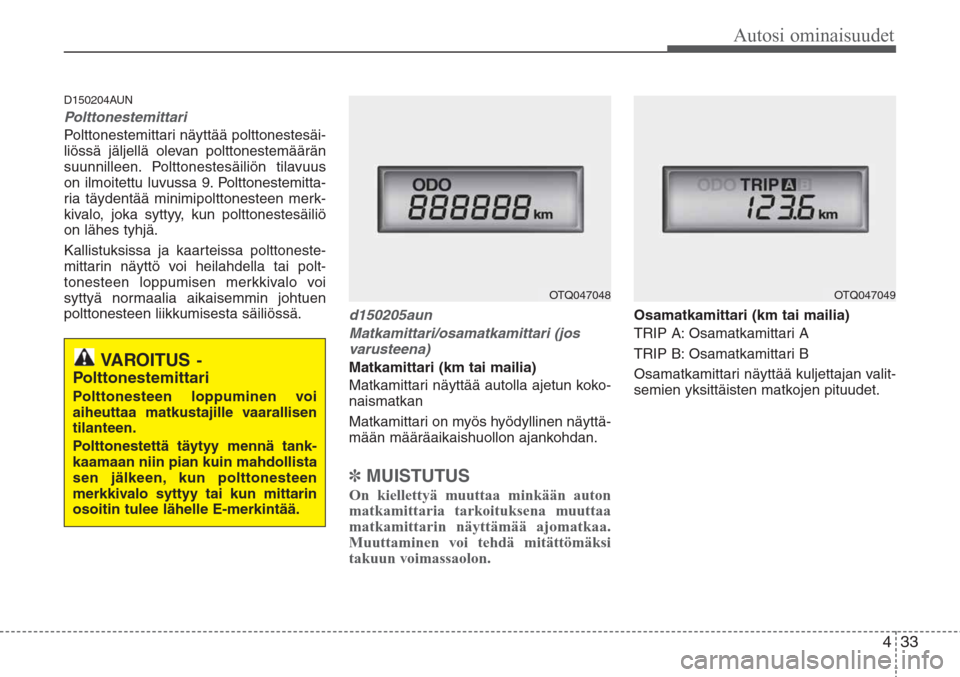

D150204AUN
Polttonestemittari
Polttonestemittari näyttää polttonestesäi-
liössä jäljellä olevan polttonestemäärän
suunnilleen. Polttonestesäiliön tilavuus
on ilmoitettu luvussa 9. Polttonestemitta-
ria täydentää minimipolttonesteen merk-
kivalo, joka syttyy, kun polttonestesäiliö
on lähes tyhjä.
Kallistuksissa ja kaarteissa polttoneste-
mittarin näyttö voi heilahdella tai polt-
tonesteen loppumisen merkkivalo voi
syttyä normaalia aikaisemmin johtuen
polttonesteen liikkumisesta säiliössä.
d150205aun
Matkamittari/osamatkamittari (jos
varusteena)
Matkamittari (km tai mailia)
Matkamittari näyttää autolla ajetun koko-
naismatkan
Matkamittari on myös hyödyllinen näyttä-
mään määräaikaishuollon ajankohdan.
✽MUISTUTUS
On kiellettyä muuttaa minkään auton
matkamittaria tarkoituksena muuttaa
matkamittarin näyttämää ajomatkaa.
Muuttaminen voi tehdä mitättömäksi
takuun voimassaolon.
Osamatkamittari (km tai mailia)
TRIP A: Osamatkamittari A
TRIP B: Osamatkamittari B
Osamatkamittari näyttää kuljettajan valit-
semien yksittäisten matkojen pituudet.
OTQ047048
VAROITUS-
Polttonestemittari
Polttonesteen loppuminen voi
aiheuttaa matkustajille vaarallisen
tilanteen.
Polttonestettä täytyy mennä tank-
kaamaan niin pian kuin mahdollista
sen jälkeen, kun polttonesteen
merkkivalo syttyy tai kun mittarin
osoitin tulee lähelle E-merkintää.
OTQ047049

Autosi ominaisuudet
34 4

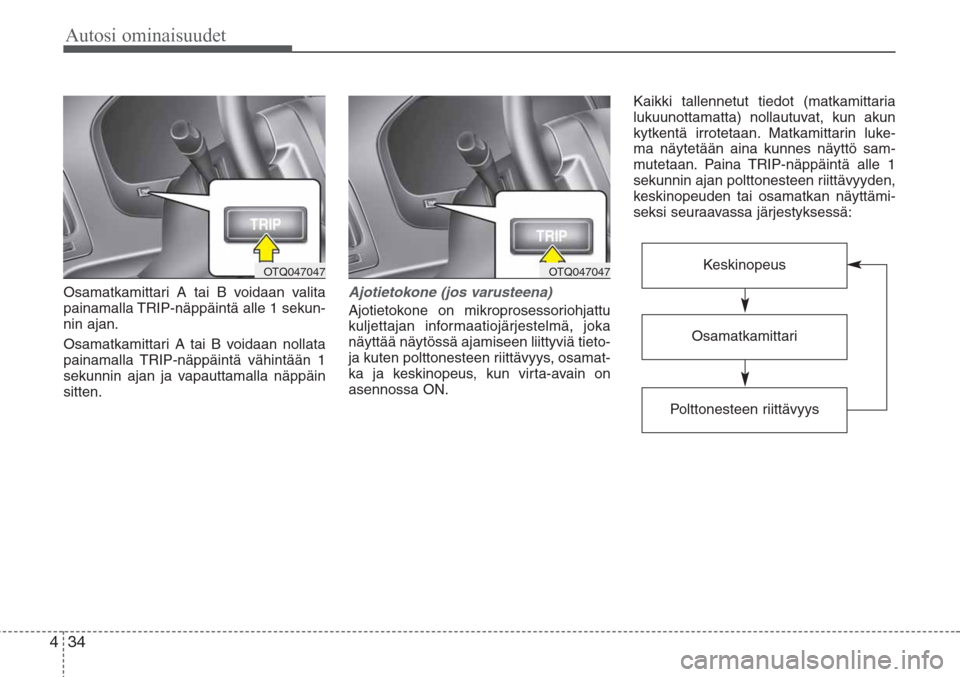

Osamatkamittari A tai B voidaan valita
painamalla TRIP-näppäintä alle 1 sekun-
nin ajan.
Osamatkamittari A tai B voidaan nollata
painamalla TRIP-näppäintä vähintään 1
sekunnin ajan ja vapauttamalla näppäin
sitten.Ajotietokone (jos varusteena)
Ajotietokone on mikroprosessoriohjattu
kuljettajan informaatiojärjestelmä, joka
näyttää näytössä ajamiseen liittyviä tieto-
ja kuten polttonesteen riittävyys, osamat-
ka ja keskinopeus, kun virta-avain on
asennossa ON.Kaikki tallennetut tiedot (matkamittaria
lukuunottamatta) nollautuvat, kun akun
kytkentä irrotetaan. Matkamittarin luke-
ma näytetään aina kunnes näyttö sam-
mutetaan. Paina TRIP-näppäintä alle 1
sekunnin ajan polttonesteen riittävyyden,
keskinopeuden tai osamatkan näyttämi-
seksi seuraavassa järjestyksessä:
Osamatkamittari
Polttonesteen riittävyys
KeskinopeusOTQ047047OTQ047047

435
Autosi ominaisuudet

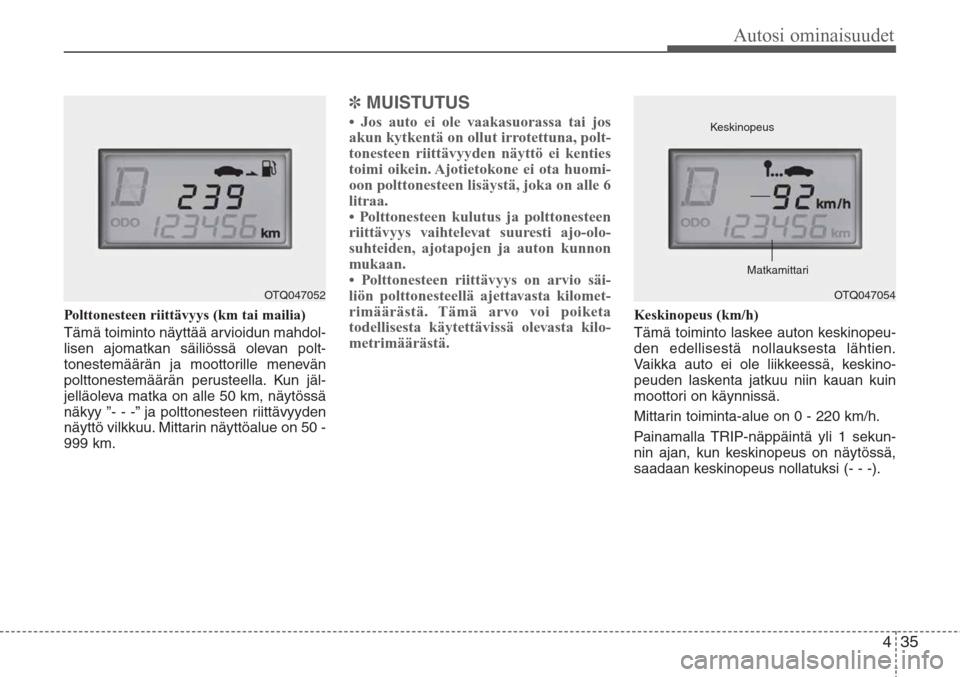

Polttonesteen riittävyys (km tai mailia)
Tämä toiminto näyttää arvioidun mahdol-
lisen ajomatkan säiliössä olevan polt-
tonestemäärän ja moottorille menevän
polttonestemäärän perusteella. Kun jäl-
jelläoleva matka on alle 50 km, näytössä
näkyy ”- - -” ja polttonesteen riittävyyden
näyttö vilkkuu. Mittarin näyttöalue on 50 -
999 km.
✽MUISTUTUS
• Jos auto ei ole vaakasuorassa tai jos
akun kytkentä on ollut irrotettuna, polt-
tonesteen riittävyyden näyttö ei kenties
toimi oikein. Ajotietokone ei ota huomi-
oon polttonesteen lisäystä, joka on alle 6
litraa.
• Polttonesteen kulutus ja polttonesteen
riittävyys vaihtelevat suuresti ajo-olo-
suhteiden, ajotapojen ja auton kunnon
mukaan.
• Polttonesteen riittävyys on arvio säi-
liön polttonesteellä ajettavasta kilomet-
rimäärästä. Tämä arvo voi poiketa
todellisesta käytettävissä olevasta kilo-
metrimäärästä.
Keskinopeus (km/h)
Tämä toiminto laskee auton keskinopeu-
den edellisestä nollauksesta lähtien.
Vaikka auto ei ole liikkeessä, keskino-
peuden laskenta jatkuu niin kauan kuin
moottori on käynnissä.
Mittarin toiminta-alue on 0 - 220 km/h.
Painamalla TRIP-näppäintä yli 1 sekun-
nin ajan, kun keskinopeus on näytössä,
saadaan keskinopeus nollatuksi (- - -).
OTQ047052OTQ047054 Keskinopeus
Matkamittari

Autosi ominaisuudet
36 4

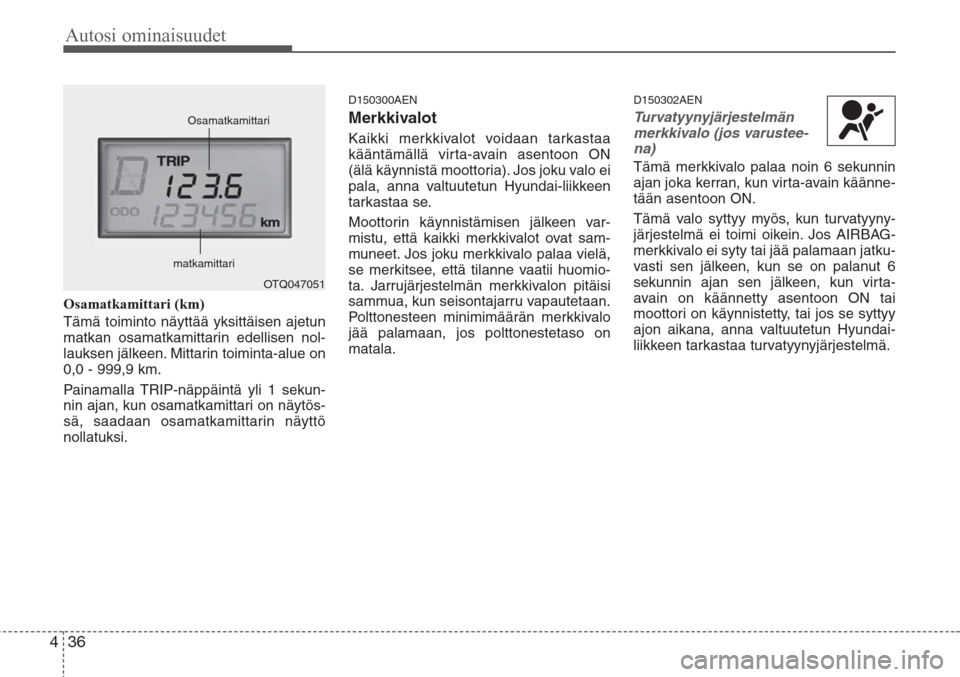

Osamatkamittari (km)
Tämä toiminto näyttää yksittäisen ajetun
matkan osamatkamittarin edellisen nol-
lauksen jälkeen. Mittarin toiminta-alue on
0,0 - 999,9 km.
Painamalla TRIP-näppäintä yli 1 sekun-
nin ajan, kun osamatkamittari on näytös-
sä, saadaan osamatkamittarin näyttö
nollatuksi.
D150300AEN
Merkkivalot
Kaikki merkkivalot voidaan tarkastaa
kääntämällä virta-avain asentoon ON
(älä käynnistä moottoria). Jos joku valo ei
pala, anna valtuutetun Hyundai-liikkeen
tarkastaa se.
Moottorin käynnistämisen jälkeen var-
mistu, että kaikki merkkivalot ovat sam-
muneet. Jos joku merkkivalo palaa vielä,
se merkitsee, että tilanne vaatii huomio-
ta. Jarrujärjestelmän merkkivalon pitäisi
sammua, kun seisontajarru vapautetaan.
Polttonesteen minimimäärän merkkivalo
jää palamaan, jos polttonestetaso on
matala.
D150302AEN
Turvatyynyjärjestelmän
merkkivalo (jos varustee-
na)
Tämä merkkivalo palaa noin 6 sekunnin
ajan joka kerran, kun virta-avain käänne-
tään asentoon ON.
Tämä valo syttyy myös, kun turvatyyny-
järjestelmä ei toimi oikein. Jos AIRBAG-
merkkivalo ei syty tai jää palamaan jatku-
vasti sen jälkeen, kun se on palanut 6
sekunnin ajan sen jälkeen, kun virta-
avain on käännetty asentoon ON tai
moottori on käynnistetty, tai jos se syttyy
ajon aikana, anna valtuutetun Hyundai-
liikkeen tarkastaa turvatyynyjärjestelmä.
OTQ047051 Osamatkamittari
matkamittari

437
Autosi ominaisuudet

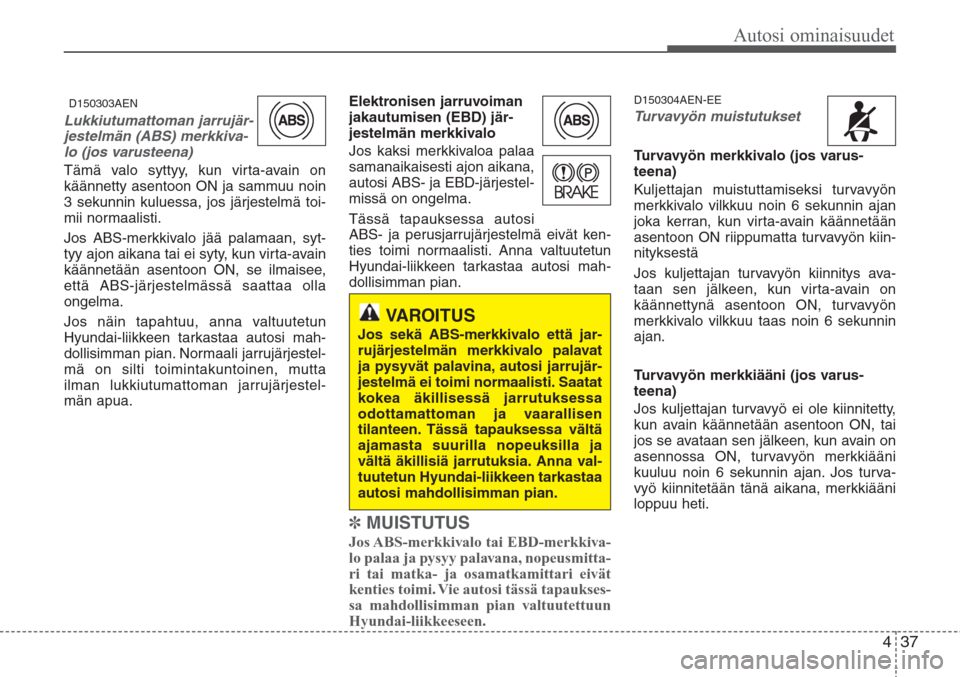

D150303AEN
Lukkiutumattoman jarrujär-
jestelmän (ABS) merkkiva-
lo (jos varusteena)
Tämä valo syttyy, kun virta-avain on
käännetty asentoon ON ja sammuu noin
3 sekunnin kuluessa, jos järjestelmä toi-
mii normaalisti.
Jos ABS-merkkivalo jää palamaan, syt-
tyy ajon aikana tai ei syty, kun virta-avain
käännetään asentoon ON, se ilmaisee,
että ABS-järjestelmässä saattaa olla
ongelma.
Jos näin tapahtuu, anna valtuutetun
Hyundai-liikkeen tarkastaa autosi mah-
dollisimman pian. Normaali jarrujärjestel-
mä on silti toimintakuntoinen, mutta
ilman lukkiutumattoman jarrujärjestel-
män apua.Elektronisen jarruvoiman
jakautumisen (EBD) jär-
jestelmän merkkivalo
Jos kaksi merkkivaloa palaa
samanaikaisesti ajon aikana,
autosi ABS- ja EBD-järjestel-
missä on ongelma.
Tässä tapauksessa autosi
ABS- ja perusjarrujärjestelmä eivät ken-
ties toimi normaalisti. Anna valtuutetun
Hyundai-liikkeen tarkastaa autosi mah-
dollisimman pian.
✽MUISTUTUS
Jos ABS-merkkivalo tai EBD-merkkiva-
lo palaa ja pysyy palavana, nopeusmitta-
ri tai matka- ja osamatkamittari eivät
kenties toimi. Vie autosi tässä tapaukses-
sa mahdollisimman pian valtuutettuun
Hyundai-liikkeeseen.
D150304AEN-EE
Turvavyön muistutukset
Turvavyön merkkivalo (jos varus-
teena)
Kuljettajan muistuttamiseksi turvavyön
merkkivalo vilkkuu noin 6 sekunnin ajan
joka kerran, kun virta-avain käännetään
asentoon ON riippumatta turvavyön kiin-
nityksestä
Jos kuljettajan turvavyön kiinnitys ava-
taan sen jälkeen, kun virta-avain on
käännettynä asentoon ON, turvavyön
merkkivalo vilkkuu taas noin 6 sekunnin
ajan.
Turvavyön merkkiääni (jos varus-
teena)
Jos kuljettajan turvavyö ei ole kiinnitetty,
kun avain käännetään asentoon ON, tai
jos se avataan sen jälkeen, kun avain on
asennossa ON, turvavyön merkkiääni
kuuluu noin 6 sekunnin ajan. Jos turva-
vyö kiinnitetään tänä aikana, merkkiääni
loppuu heti.
VAROITUS
Jos sekä ABS-merkkivalo että jar-
rujärjestelmän merkkivalo palavat
ja pysyvät palavina, autosi jarrujär-
jestelmä ei toimi normaalisti. Saatat
kokea äkillisessä jarrutuksessa
odottamattoman ja vaarallisen
tilanteen. Tässä tapauksessa vältä
ajamasta suurilla nopeuksilla ja
vältä äkillisiä jarrutuksia. Anna val-
tuutetun Hyundai-liikkeen tarkastaa
autosi mahdollisimman pian.

Autosi ominaisuudet
38 4

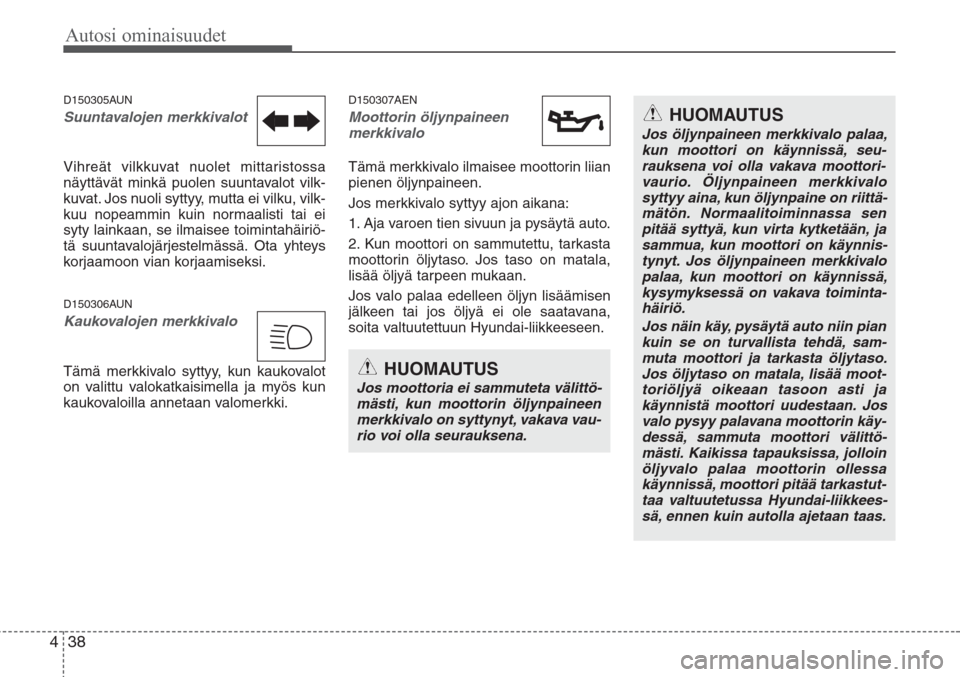

D150305AUN
Suuntavalojen merkkivalot
Vihreät vilkkuvat nuolet mittaristossa
näyttävät minkä puolen suuntavalot vilk-
kuvat. Jos nuoli syttyy, mutta ei vilku, vilk-
kuu nopeammin kuin normaalisti tai ei
syty lainkaan, se ilmaisee toimintahäiriö-
tä suuntavalojärjestelmässä. Ota yhteys
korjaamoon vian korjaamiseksi.
D150306AUN
Kaukovalojen merkkivalo
Tämä merkkivalo syttyy, kun kaukovalot
on valittu valokatkaisimella ja myös kun
kaukovaloilla annetaan valomerkki.
D150307AEN
Moottorin öljynpaineen
merkkivalo
Tämä merkkivalo ilmaisee moottorin liian
pienen öljynpaineen.
Jos merkkivalo syttyy ajon aikana:
1. Aja varoen tien sivuun ja pysäytä auto.
2. Kun moottori on sammutettu, tarkasta
moottorin öljytaso. Jos taso on matala,
lisää öljyä tarpeen mukaan.
Jos valo palaa edelleen öljyn lisäämisen
jälkeen tai jos öljyä ei ole saatavana,
soita valtuutettuun Hyundai-liikkeeseen.
HUOMAUTUS
Jos moottoria ei sammuteta välittö-
mästi, kun moottorin öljynpaineen
merkkivalo on syttynyt, vakava vau-
rio voi olla seurauksena.
HUOMAUTUS
Jos öljynpaineen merkkivalo palaa,
kun moottori on käynnissä, seu-
rauksena voi olla vakava moottori-
vaurio. Öljynpaineen merkkivalo
syttyy aina, kun öljynpaine on riittä-
mätön. Normaalitoiminnassa sen
pitää syttyä, kun virta kytketään, ja
sammua, kun moottori on käynnis-
tynyt. Jos öljynpaineen merkkivalo
palaa, kun moottori on käynnissä,
kysymyksessä on vakava toiminta-
häiriö.
Jos näin käy, pysäytä auto niin pian
kuin se on turvallista tehdä, sam-
muta moottori ja tarkasta öljytaso.
Jos öljytaso on matala, lisää moot-
toriöljyä oikeaan tasoon asti ja
käynnistä moottori uudestaan. Jos
valo pysyy palavana moottorin käy-
dessä, sammuta moottori välittö-
mästi. Kaikissa tapauksissa, jolloin
öljyvalo palaa moottorin ollessa
käynnissä, moottori pitää tarkastut-
taa valtuutetussa Hyundai-liikkees-
sä, ennen kuin autolla ajetaan taas.

439

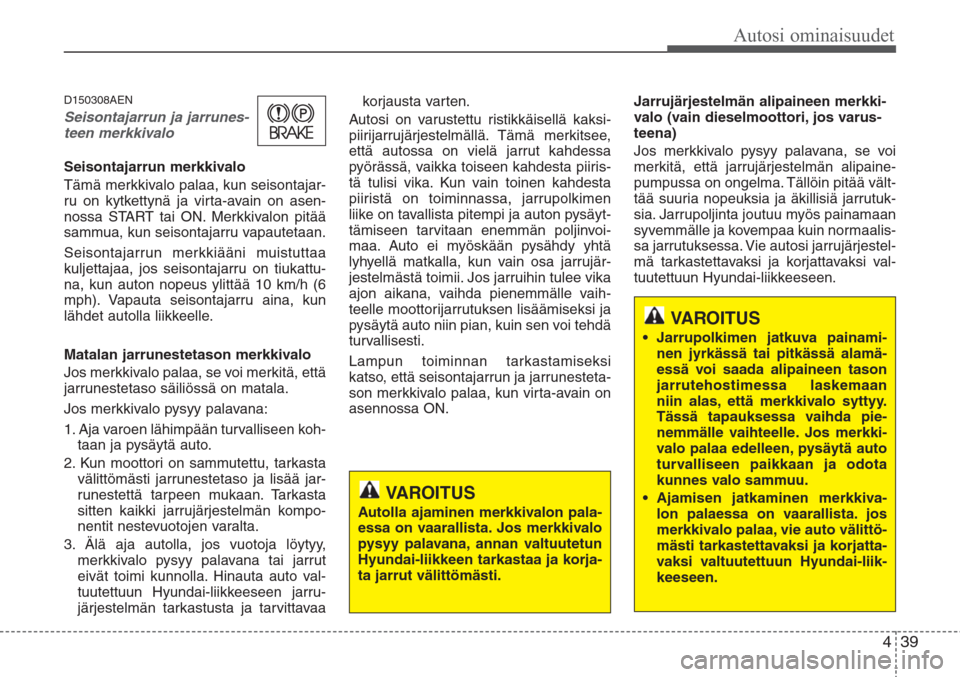

Autosi ominaisuudet
D150308AEN
Seisontajarrun ja jarrunes-
teen merkkivalo
Seisontajarrun merkkivalo
Tämä merkkivalo palaa, kun seisontajar-
ru on kytkettynä ja virta-avain on asen-
nossa START tai ON. Merkkivalon pitää
sammua, kun seisontajarru vapautetaan.
Seisontajarrun merkkiääni muistuttaa
kuljettajaa, jos seisontajarru on tiukattu-
na, kun auton nopeus ylittää 10 km/h (6
mph). Vapauta seisontajarru aina, kun
lähdet autolla liikkeelle.
Matalan jarrunestetason merkkivalo
Jos merkkivalo palaa, se voi merkitä, että
jarrunestetaso säiliössä on matala.
Jos merkkivalo pysyy palavana:
1. Aja varoen lähimpään turvalliseen koh-
taan ja pysäytä auto.
2. Kun moottori on sammutettu, tarkasta
välittömästi jarrunestetaso ja lisää jar-
runestettä tarpeen mukaan. Tarkasta
sitten kaikki jarrujärjestelmän kompo-
nentit nestevuotojen varalta.
3. Älä aja autolla, jos vuotoja löytyy,
merkkivalo pysyy palavana tai jarrut
eivät toimi kunnolla. Hinauta auto val-
tuutettuun Hyundai-liikkeeseen jarru-
järjestelmän tarkastusta ja tarvittavaakorjausta varten.
Autosi on varustettu ristikkäisellä kaksi-
piirijarrujärjestelmällä. Tämä merkitsee,
että autossa on vielä jarrut kahdessa
pyörässä, vaikka toiseen kahdesta piiris-
tä tulisi vika. Kun vain toinen kahdesta
piiristä on toiminnassa, jarrupolkimen
liike on tavallista pitempi ja auton pysäyt-
tämiseen tarvitaan enemmän poljinvoi-
maa. Auto ei myöskään pysähdy yhtä
lyhyellä matkalla, kun vain osa jarrujär-
jestelmästä toimii. Jos jarruihin tulee vika
ajon aikana, vaihda pienemmälle vaih-
teelle moottorijarrutuksen lisäämiseksi ja
pysäytä auto niin pian, kuin sen voi tehdä
turvallisesti.
Lampun toiminnan tarkastamiseksi
katso, että seisontajarrun ja jarrunesteta-
son merkkivalo palaa, kun virta-avain on
asennossa ON.Jarrujärjestelmän alipaineen merkki-
valo (vain dieselmoottori, jos varus-
teena)
Jos merkkivalo pysyy palavana, se voi
merkitä, että jarrujärjestelmän alipaine-
pumpussa on ongelma. Tällöin pitää vält-
tää suuria nopeuksia ja äkillisiä jarrutuk-
sia. Jarrupoljinta joutuu myös painamaan
syvemmälle ja kovempaa kuin normaalis-
sa jarrutuksessa. Vie autosi jarrujärjestel-
mä tarkastettavaksi ja korjattavaksi val-
tuutettuun Hyundai-liikkeeseen.
VAROITUS
Autolla ajaminen merkkivalon pala-
essa on vaarallista. Jos merkkivalo
pysyy palavana, annan valtuutetun
Hyundai-liikkeen tarkastaa ja korja-
ta jarrut välittömästi.
VAROITUS
• Jarrupolkimen jatkuva painami-
nen jyrkässä tai pitkässä alamä-
essä voi saada alipaineen tason
jarrutehostimessa laskemaan
niin alas, että merkkivalo syttyy.
Tässä tapauksessa vaihda pie-
nemmälle vaihteelle. Jos merkki-
valo palaa edelleen, pysäytä auto
turvalliseen paikkaan ja odota
kunnes valo sammuu.
• Ajamisen jatkaminen merkkiva-
lon palaessa on vaarallista. jos
merkkivalo palaa, vie auto välittö-
mästi tarkastettavaksi ja korjatta-
vaksi valtuutettuun Hyundai-liik-
keeseen.
